这一篇在干嘛？
第 1 篇解决了”时钟怎么走、DDR 数据怎么收发”，这一篇补齐 UG710 的另外三大功能族：存储（硬核 FIFO、软核 RAMFIFO、ERAM20K 块存储、分布式 DRAM、移位寄存器 SHIFTER）、运算（硬核乘法器 MULT 与 DSP 加法/逻辑/寄存器家族、软核除法器 SEQ_DIV），以及系统辅助（SLICE 底层积木、配置存储纠错 ECC、芯片唯一码 DNA、电压温度传感器 PVT、全局控制 GCTRL/TRSTN）。时钟与 IO 部分见第 1 篇。
DSP 家族：DSPADD、DSPLOGIC、DSPREG、DSPMREG、DSPTADD
本篇导读：存储与运算资源怎么选
PH1A100 片上的存储和运算硬件不止一种，选型错了不是”性能差点”，而是根本综合不出来或资源爆掉。先给一张地图：
| 需求 | 该用谁 | 一句话理由 |
|---|---|---|
| 跨时钟域缓冲、位宽 1~320 | PH1_LOGIC_FIFO（硬核） | 双时钟域原生支持，带 ECC |
| 跨时钟域 + 想知道”还剩多少数据” | PH1_LOGIC_RAMFIFO（软核） | 额外支持实时深度指示与 Showahead |
| 大容量存储（20K bit 为单位级联） | PH1_LOGIC_ERAM | 单/伪双口/真双口/FIFO 四种模式 |
| 小容量、要很多份的存储 | PH1_LOGIC_DRAM | 用 LUT/CLB 资源实现的分布式 RAM |
| 延迟线、行缓冲 | PH1_LOGIC_SHIFTER | 固定深度移位链 |
| 乘法 | PH1_LOGIC_MULT | 18x18→36 硬核乘法器 |
| 乘加/复杂运算流水的积木 | DSPADD/DSPLOGIC/DSPREG/DSPMREG/DSPTADD | DSP 块内部各功能单元 |
| 除法（商+余数） | PH1_LOGIC_SEQ_DIV | TD 软核除法器，多拍完成 |
这些原语大部分同时支持原语例化和 IP Generator（FIFO/ERAM/DRAM/RAMFIFO/SHIFTER/SEQ_DIV/DSP 系列都是），只有 MULT、SLICE 等少数只支持手写例化。

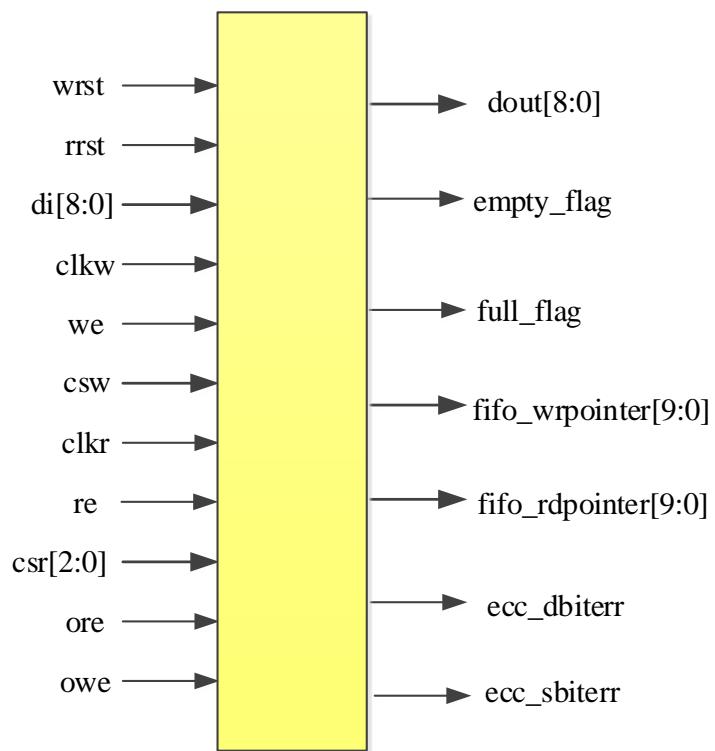

硬核 FIFO：PH1_LOGIC_FIFO
PH1_LOGIC_FIFO 是片上硬 FIFO 单元，写口和读口各自独立（时钟、复位、使能、片选全套分离），天然适合跨时钟域。
端口要点（完整表见 UG710 第 10.2 节）：
| 端口 | 方向 | 功能 |
|---|---|---|
| wrst / rrst | input | 写/读复位，高有效 |
| clkw / clkr | input | 写/读时钟 |
| di / dout | inout | 写入 / 读出数据（DATA_WIDTH 位） |
| we / re | input | 写/读使能 |
| csw / csr | input, 3 | 片选，高有效，必须接 3’b111 |
| ore / owe | input | 读出/写寄存器使能 |
| empty_flag / full_flag | output | 空/满标志 |
| fifo_wrpointer / fifo_rdpointer | output | 写/读指针 |
| ecc_sbiterr / ecc_dbiterr | output | ECC 单/双 bit 错误标志 |
关键参数：
| 参数 | 范围 | 默认 | 说明 |
|---|---|---|---|
| DATA_WIDTH | 1~320 | 9 | 数据宽度 |
| ADDR_WIDTH | 9~14 | 10 | 地址位宽（决定深度） |
| REGMODE_W / REGMODE_R | ”NOREG”/“OUTREG" | "NOREG” | 写/读寄存器 |
| AE / AF | 0~2^14 | 96 | 快空/快满标志深度 |
| CLKMODE | ”SYNC”/“ASYNC" | "SYNC” | 时钟模式 |
| FIRSTWRITE_RD | ENABLE/DISABLE | DISABLE | Read Ahead 使能 |
| ECC_ENCODE / ECC_DECODE | ENABLE/DISABLE | DISABLE | ECC 编解码 |
| ASYNC_RESET_RELEASE | ”SYNC”/“ASYNC" | "SYNC” | 异步复位是否同步释放 |
| GSR | ENABLE/DISABLE | DISABLE | 全局复位使能 |
PH1_LOGIC_FIFO #(
.DATA_WIDTH_W(9),
.ADDR_WIDTH(10),
.REGMODE_W("NOREG"),
.REGMODE_R("NOREG"),
.GSR("DISABLE"),
.FIRSTWRITE_RD("DISABLE"),
.AE(96),
.AF(96),
.ECC_DECODE("DISABLE"),
.ECC_ENCODE("DISABLE"),
.ASYNC_RESET_RELEASE("SYNC")
) u_LOGIC_FIFO (
.rrst(rrst), .di(di), .clkw(clkw), .we(we), .csw(csw),
.dout(dout), .clkr(clkr), .re(re), .csr(csr),
.ore(ore), .owe(owe),
.ecc_sbiterr(ecc_sbiterr), .ecc_dbiterr(ecc_dbiterr),
.empty_flag(empty_flag), .full_flag(full_flag),
.fifo_wrpointer(fifo_wrpointer), .fifo_rdpointer(fifo_rdpointer)
);常见坑：
①
csw/csr两个片选不是普通使能，手册写明必须接 3’b111，悬空或接别的值 FIFO 不工作。② 深度是 2^ADDR_WIDTH 而不是 ADDR_WIDTH 本身，ADDR_WIDTH=10 就是 1024 深。③ 跨时钟域用的时候 CLKMODE 必须配 “ASYNC”，默认值是 “SYNC”，用默认值跨时钟域指针比较会出错。
软核 FIFO：PH1_LOGIC_RAMFIFO
PH1_LOGIC_RAMFIFO 是 TD 集成的软核 FIFO 控制器（基于 ERAM20K 实现，IMPLEMENT 参数固定 “20K”）。与硬核 FIFO 相比，它额外支持两个好用的特性：实时深度指示（rdusedw/wrusedw 直接告诉你可读/已写数据个数）和 Showahead 模式（SHOWAHEAD=1 时数据先摆在 dout 上，读使能来了即”确认拿走”，省一拍读延迟）。
| 端口 | 方向 | 功能 |
|---|---|---|
| rst | input | 异步复位，高有效 |
| di / dout | inout | 数据输入 / 输出（DATA_WIDTH 位） |
| clk | input | 时钟（注意：单时钟，读写共用） |
| we / re | input | 写/读使能 |
| empty_flag / full_flag | output | 空/满指示 |
| rdusedw / wrusedw | output | 可读数据个数 / 已写数据个数 |
参数只有 4 个：DATA_WIDTH（默认 8）、ADDR_WIDTH（默认 8）、SHOWAHEAD（0/1，默认 0）、IMPLEMENT（固定 “20K”）。
PH1_LOGIC_RAMFIFO #(
.DATA_WIDTH(8),
.ADDR_WIDTH(8),
.SHOWAHEAD(1)
) u_logic_ramfifo (
.rst(rst), .di(di), .we(we), .dout(dout),
.clk(clk), .re(re),
.empty_flag(empty_flag), .full_flag(full_flag),
.rdusedw(rdusedw), .wrusedw(wrusedw)
);和硬核 FIFO 的选择依据：要跨时钟域选硬核 PH1_LOGIC_FIFO（双时钟口）；单时钟域但需要流量监控（按 rdusedw 做反压/整形）或 Showahead 快速读，选软核 RAMFIFO。

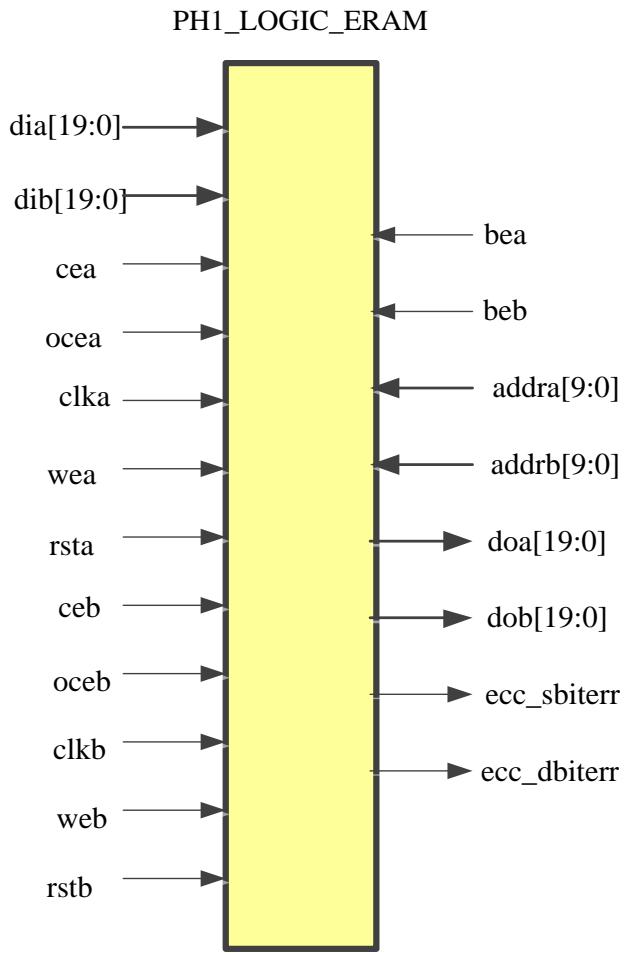

块存储：PH1_LOGIC_ERAM（ERAM20K）
PH1_LOGIC_ERAM 对应片上 ERAM20K 资源，是容量最大的存储原语。通过 MODE 参数支持四种工作模式：“DP”（真双口）、“SP”（单口）、“PDPW”（简单双口，一口写一口读）、“FIFO”。A/B 两个口各有独立的时钟、使能、字节使能、复位和输出寄存器配置。
端口骨架（每口一组）：dia/addra/cea/ocea/clka/wea/rsta/bea/doa（A 口），dib/addrb/.../dob（B 口），另有 ecc_sbiterr/ecc_dbiterr。参数重点：
| 参数 | 说明 |
|---|---|
| DATA_WIDTH_A/B、ADDR_WIDTH_A/B | 各口数据/地址位宽，深度 = 2^ADDR_WIDTH |
| MODE | ”DP”/“SP”/“PDPW”/“FIFO”，默认 “DP” |
| REGMODE_A/B | ”NOREG”/“OUTREG” 输出寄存器 |
| WRITEMODE_A/B | ”NORMAL”/“READBEFOREWRITE”/“WRITETHROUGH” 写模式 |
| RESETMODE_A/B | ”SYNC”/“ASYNC”，默认 ASYNC |
| BYTE_ENABLE | 0/8/10，字节使能粒度 |
| ECC_ENCODE / ECC_DECODE | ECC 编解码使能 |
| CLK_MODE | ”ASYNC”/“SYNC”，默认 ASYNC |
| INIT_FILE / FILL_ALL | 初始值文件 / 未初始化空间填充 |
一个简单双口（PDPW）的例化骨架：
PH1_LOGIC_ERAM #(
.DATA_WIDTH_A(16), .DATA_WIDTH_B(16),
.ADDR_WIDTH_A(11), .ADDR_WIDTH_B(11),
.DATA_DEPTH_A(2048), .DATA_DEPTH_B(2048),
.MODE("PDPW"),
.REGMODE_A("NOREG"), .REGMODE_B("NOREG"),
.WRITEMODE_A("NORMAL"), .WRITEMODE_B("NORMAL"),
.ECC_ENCODE("DISABLE"), .ECC_DECODE("DISABLE"),
.CLKMODE("ASYNC"),
.RESETMODE_A("ASYNC"), .RESETMODE_B("ASYNC"),
.ASYNC_RESET_RELEASE_A("SYNC"), .ASYNC_RESET_RELEASE_B("SYNC"),
.INIT_FILE("NONE"), .FILL_ALL("NONE")
) inst (
.dia(dia), .addra(addra), .cea(cea), .clka(clka), .wea(wea),
.dib({16{1'b0}}), .addrb(addrb), .ceb(ceb), .clkb(clkb), .web(1'b0),
.ocea(1'b0), .oceb(1'b0),
.bea(1'b0), .beb(1'b0), .rsta(1'b0), .rstb(1'b0),
.ecc_sbiterr(open), .ecc_dbiterr(open),
.doa(), .dob(dob)
);常见坑：
手册注释第 14.3 节写得很明确：输出不带寄存器时，RESETMODE 只能选 “ASYNC”，不能选同步；带输出寄存器（OUTREG）时才可以二选一。另外输出加寄存器后数据会延迟一个时钟周期，算读延迟时别漏了这一拍。

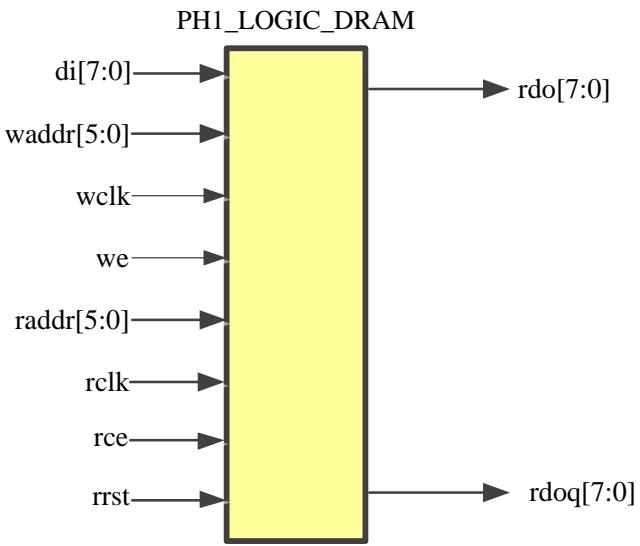

分布式 RAM：PH1_LOGIC_DRAM
PH1_LOGIC_DRAM 是分布式 RAM，用逻辑资源实现，可配置为单口或简单双口 RAM。和 ERAM 相比容量小、但数量多、分布广，适合小而多的存储需求（寄存器堆、小查找表、状态缓冲）。
端口：写侧 di/waddr/wclk/we，读侧 raddr/rclk/rce/rrst，输出两套：rdo（不带寄存器）和 rdoq（带寄存器）。参数：
| 参数 | 默认 | 说明 |
|---|---|---|
| DATA_WIDTH_W / ADDR_WIDTH_W | 8 / 6 | 写侧位宽/地址位宽 |
| DATA_WIDTH_R / ADDR_WIDTH_R | 8 / 6 | 读侧位宽/地址位宽 |
| DATA_DEPTH_W/R | 2^ADDR_WIDTH | 深度自动跟随地址位宽 |
| READREG | ”DISABLE” | 读寄存器使能 |
| RESETMODE | ”SYNC” | 复位模式 |
| INIT_FILE / FILL_ALL | ”NONE” | 初始值文件 / 未初始化填充 |
PH1_LOGIC_DRAM #(
.DATA_WIDTH_W(9), .ADDR_WIDTH_W(10),
.DATA_WIDTH_R(9), .ADDR_WIDTH_R(10)
) u_LOGIC_DRAM (
.di(di), .waddr(waddr), .we(we), .wclk(wclk),
.raddr(raddr), .rdo(rdo)
);注意 RESETMODE 默认是 “SYNC”，和 ERAM（默认 ASYNC）方向相反，两个都手写例化时容易记混。

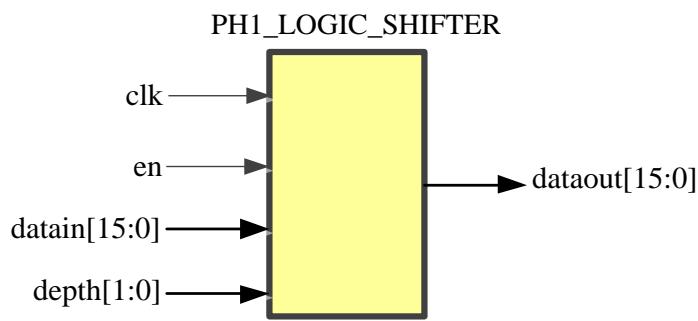

移位寄存器：PH1_LOGIC_SHIFTER
PH1_LOGIC_SHIFTER 是片内移位寄存器模块，典型用途是数据延迟线、图像行缓冲。datain 默认上升沿锁存，en 控制是否移位，深度由参数和端口共同决定——这是它最容易踩坑的地方。
参数与深度规则：
| 参数 | 默认 | 说明 |
|---|---|---|
| DATA_WIDTH | 16 | 数据位宽 |
| DEPTH_WIDTH | 2 | 地址位宽 |
| SHIFT_TYPE | ”FIXED" | "FIXED”/“VARIABLE” 转换类型 |
| DATA_DEPTH | 32 | 数据深度 |
| INIT_FILE | ”NONE” | 预加载初始值文件 |
规则拆开讲：SHIFT_TYPE="FIXED" 时 depth 端口是无用信号，深度就是 DATA_DEPTH；SHIFT_TYPE="VARIABLE" 时深度为 2^DEPTH_WIDTH，depth 端口是真实的运行时深度控制信号。但注意手册注释：PH1A100 器件不支持 “VARIABLE” 模式，只支持 “FIXED”，所以在这颗芯片上 depth 端口实际不用管。深度还有一条属性表公式：16 位宽时 shift_depth = depth[4:0] + 2（0x00→2，0x1F→33，最大 33）；8 位宽时 shift_depth = depth[5:0] + 2（最大 65）。
PH1_LOGIC_SHIFTER #(
.DATA_WIDTH(16),
.DEPTH_WIDTH(2),
.SHIFT_TYPE("FIXED")
) u1_LOGIC_SHIFTER (
.clk(clk), .en(en),
.datain(datain),
.depth(depth),
.dataout(dataout)

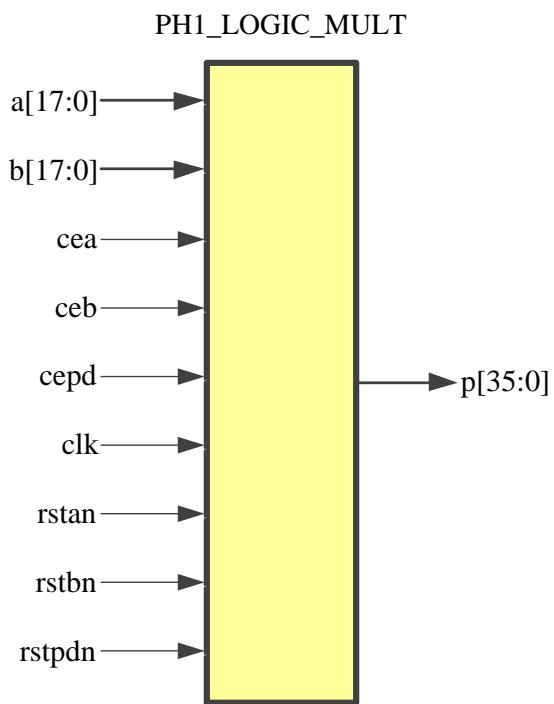

);乘法器：PH1_LOGIC_MULT
PH1_LOGIC_MULT 是硬核乘法器，默认 18x18 → 36 位，A/B/输出三级都有可选寄存器（PIPE），适合做滤波器、FFT 这类流水化乘法。
| 端口 | 方向 | 功能 |
|---|---|---|
| a / b | input | 乘数（INPUT_WIDTH_A/B 位） |
| p | output | 乘积（OUTPUT_WIDTH 位） |
| cea / ceb / cepd | input | A/B/输出片选，高有效 |
| rstan / rstbn / rstpdn | input | A/B/输出复位，低有效 |
| clk | input | 同步时钟 |
参数要点：
| 参数 | 默认 | 说明 |
|---|---|---|
| INPUT_WIDTH_A/B / OUTPUT_WIDTH | 18/18/36 | 位宽 |
| INPUTFORMAT | ”SIGNED" | "SIGNED”/“UNSIGNED” |
| INPUTREGA/INPUTREGB/OUTPUTREG | ”ENABLE” | 三级寄存器使能 |
| SRMODE | ”ASYNC” | 复位置位模式 SYNC/ASYNC |
| IMPLEMENT | ”AUTO" | "AUTO”/“DSP”/“GATE”，实现方式 |
PH1_LOGIC_MULT #(
.INPUT_WIDTH_A(18), .INPUT_WIDTH_B(18), .OUTPUT_WIDTH(36),
.INPUTFORMAT("SIGNED"),
.INPUTREGA("ENABLE"), .INPUTREGB("ENABLE"), .OUTPUTREG("ENABLE"),
.SRMODE("ASYNC"),
.IMPLEMENT("AUTO")
) MULT_inst (
.p(p), .a(a), .b(b),
.cea(cea), .ceb(ceb), .cepd(cepd),
.clk(clk),
.rstan(rstan), .rstbn(rstbn), .rstpdn(rstpdn)
);时序规则一句话：任何一级寄存器使能都会让输出延迟一个时钟周期，全开时 a/b 进来后 3 拍才出现在 p 上。它只支持原语例化（IP Generator 为”否”），所以流水级数要自己心里有数。
DSP 家族：DSPADD、DSPLOGIC、DSPREG、DSPMREG、DSPTADD
MULT 之外的五个 DSP 原语是 DSP 块内部各功能单元的独立入口，用来搭更复杂的运算流水线：
- PH1_PHY_DSPADD：27 位加/减法模块。
opctrl[0]使能，opctrl[1]选 sum=a+b 或 a-b。 - PH1_PHY_DSPLOGIC：54 位逻辑运算模块，
opctrl[3:0]选择 xor/xnor/and/and-not/or/nor/nand 等十种运算，另有 54 位输入的宽位异或输出wxor[1:0]。 - PH1_PHY_DSPREG：DSP 寄存器模块，WIDTH 可配 1~54，参数 RSTMUX/CEMUX/CLKMUX 与 RSTMODE（SYNC/ASYNC，默认 ASYNC）。
- PH1_PHY_DSPMREG：带动态级数选择的寄存器模块。
opctrl=0时 dynamic_q 是 d 的 2 级寄存输出；opctrl=1时级数由DYNAMIC_DATA参数决定（“D” 为 0 级直通，“Q” 为 1 级）。可在运行中切换流水深度。 - PH1_PHY_DSPTADD：动态选择切换的三输入加法器。x0/y0/z0 与 x1_special/y1_special/z1_special 可运行时动态切换，
opctrl[3:0]决定 sum 表达式（x+y+z+ci 及各路取负组合），opctrl[8:4]控制各输入的切换与 overflow/underflow 输出；参数 X1_EXTEND（符号扩展）、Y1_ROUND（换成内置常数 RND_CONST）、Z1_SHIFT（右移 17 位）、CI_INVERT（进位取反）用于特殊运算（如四舍五入、移位对齐）。
// DSPADD 示例
PH1_PHY_DSPADD DSPADD_inst (
.a(a), .b(b), .opctrl(opctrl), .sum(sum)
);
// DSPMREG 示例
PH1_PHY_DSPMREG DSPMREG_inst (
.clk(clk), .rst(rst), .ce(ce),
.d(d), .opctrl(opctrl), .dynamic_q(dynamic_q)
);DSP 家族成员都同时支持原语例化和 IP Generator。竞赛项目里如果只做普通乘加，用 MULT 甚至让综合器推断 * 就够了；DSPTADD/DSPMREG 这类动态切换单元用在需要运行时改数据通路的高阶场景。
软核除法器：PH1_LOGIC_SEQ_DIV
PH1_LOGIC_SEQ_DIV 是 TD 集成的软核除法器，多周期完成一次除法，输出商和余数。握手时序是关键：
| 端口 | 方向 | 功能 |
|---|---|---|
| clk / rst | input | 时钟 / 复位（rst=1 时 quotient、remain 置 0，done 置 1） |
| start | input | 置 1 缓存输入数据；由 1 变 0 时开始计算 |
| numer / denom | input | 被除数（NUMER_WIDTH）/ 除数（DENOM_WIDTH） |
| quotient / remain | output | 商 / 余数，done=1 时才有效 |
| done | output | 计算完成标志 |
参数只有两个：NUMER_WIDTH、DENOM_WIDTH，默认都是 16。
PH1_LOGIC_SEQ_DIV #(
.NUMER_WIDTH(16),
.DENOM_WIDTH(16)
) u_LOGIC_SEQ_DIV (
.clk(clk), .rst(rst), .start(start),
.numer(numer), .denom(denom),
.quotient(quotient), .remain(remain), .done(done)
);常见坑：
手册特别提示：start=0 之后改变 numer/denom 不影响本次计算，但”为了防止波形显示时产生误解”，应该在 done=1 之后才提供下一组输入——即标准的”请求-等待-取数-再请求”握手，别在计算中途换数。

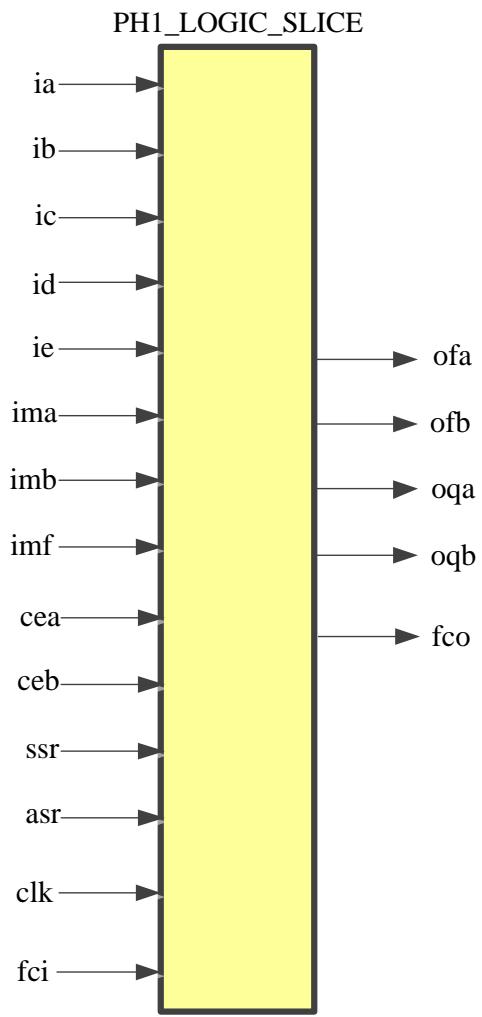

底层积木：PH1_LOGIC_SLICE
PH1_LOGIC_SLICE 是 FPGA 最底层逻辑单元 SLICE 的原语入口。一个 SLICE 内含两个非独立的双 LUT5、两个独立的 DFF，还有进位链（fci/fco）。平时写 Verilog 从不需要碰它，但看懂它能明白综合器在底层怎么摆放逻辑，也能在特殊场合手工榨性能。
端口分组：组合输入 ia~ie/imf；复用输入 ima/imb；寄存器控制 clk/cea/ceb/ssr/asr；输出 oqa/oqb（时序）、ofa/ofb（组合）；进位 fci/fco。参数非常多（LUTMODE、INIT_LUT5A/B、各路 MUX 选择……），核心逻辑是：
LUTMODE：“LUT6”（两片 LUT5 拼成一片 LUT6）或 “DLUT5”（两片独立 LUT5）。INIT_LUT5A/INIT_LUT5B：32 位真值表直接定义 LUT 功能——这就是”LUT 是一张 32x1 查找表”的具象化。- 各
*_MUX/*_SD参数决定内部信号怎么走（寄存器输入来自 LUT 还是复用口、输出选组合还是时序等）。
手册给的示例是”SLICE 配置为 LUT6 输出：寄存器输出和不带寄存器输出”：
PH1_LOGIC_SLICE #(
.REGB_SD("LUT6"),
.LUTMODE("LUT6"),
.CLKMUX("SIG"),
.INIT_LUT5A(INIT_LUT5A),
.INIT_LUT5B(INIT_LUT5B),
.CEBMUX("SIG"),
.SSRMUX("SIG"),
.ASRMUX("SIG"),
.OFB_SD("LUTX"),
.OQBMUX("QB")
) lut6_inst (
.imf(imf), .ie(ie), .id(id), .ic(ic), .ib(ib), .ia(ia),
.ceb(1'b1), .clk(clk), .ssr(1'b0), .asr(1'b0),
.oqb(oqb), // reg output
.ofb(ofb) // lut6 output
);只支持原语例化。初学者了解即可，别在常规逻辑里手写 SLICE。
可靠性与身份：ECC、DNA、PVT
这三个原语不参与你的数据通路，但竞赛/产品化场景经常用得上：

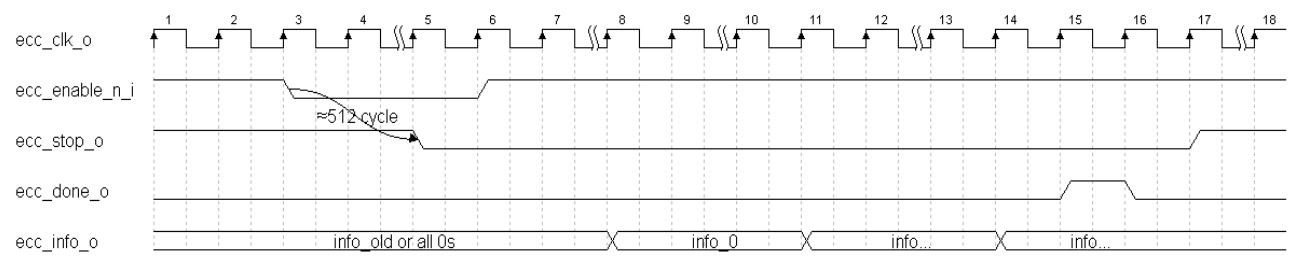

PH1_LOGIC_ECC——配置存储器纠错单元。FPGA 的配置存储（Configuration Memory）在太空/高辐射/老化场景可能发生单粒子翻转，ECC 单元可对配置帧做校验、修复并上报错误信息。工作流程：拉低 ecc_enable_n_i 并保持 → 等 ecc_stop_o 变低开始运行 → 校验完最后一个配置帧进入 global crc check 阶段时 ecc_done_o 拉高（至少持续 2 个 ecc_clk_o 周期）→ 38 位 ecc_info_o 携带出错配置帧地址、syndrome、单/双 bit 错误与 gcrc 错误标志。参数：ECC_PROTECT（保护模式：单 bit 错误二次校验）、SEC_OPTION（“HOLD”/“CORRECT_AND_CONTINUE”/“CORRECT_AND_HOLD” 三种纠错策略）、ECCERR_REPORT_EN（出错时拉低 INITN 管脚对外报告）、ECC_FREQ（2/3/5/11MHz）。ecc_clk_o 由内部晶振分频产生，用户只需提供使能时序。
PH1_LOGIC_DNA——读取 64 位芯片唯一 DNA。移位寄存器式接口：dna_shift_n_i 低电平使能移位，dna_din_i 移入、dna_do_o 逐位移出。参数 EXT_DNA_CLK_I 控制时钟来源。典型用途：产品序列号、加密绑板。

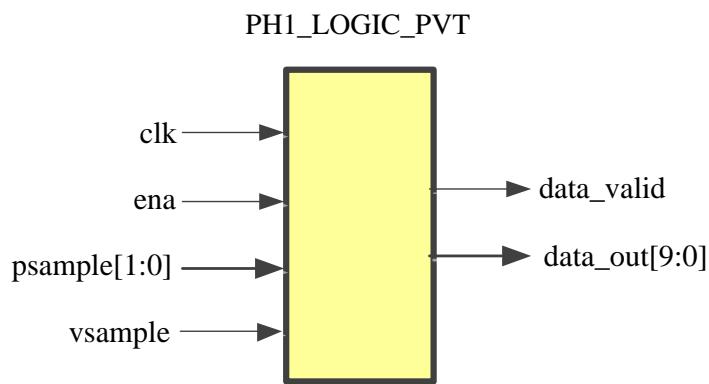

PH1_LOGIC_PVT——芯片内置两个 PVT Sensor，可高精度测量电压和温度（VSAMPLE=0 测温度、1 测电压），data_out 10 位，data_valid 指示有效。参数 SENSOR_LOC 选传感器位置（“0” 芯片右上角、“1” 芯片中间），EXT_ENA 选外部使能方式。
常见坑：
PVT 的
ena是异步使能，手册注释写明不能直接接常量 1，必须提供上升沿触发信号，并保持有效直到 data_valid，否则会复位 sensor；时钟推荐 1.2MHz。三个原语都只支持原语例化。
杂项控制信号：GCTRL 与 TRSTN
最后两个是芯片级控制信号的原语入口，端口极少：
- PH1_LOGIC_GCTRL：加载标准信号输出模块，只有两个输出端口
done_o（DONE 信号）和wakeup_o（wakeup 信号），把芯片配置完成/唤醒状态引给用户逻辑用。 - PH1_LOGIC_TRSTN：用户 TRSTN 控制信号，输入
usrtrstn_i和选择信号usrtrstn_sel_n_i，参与内部复位树控制。
PH1_LOGIC_GCTRL LOGIC_GCTRL_inst (
.done_o(done_o),
.wakeup_o(wakeup_o)
);两者都只支持原语例化、无参数。它们在 UG710 里篇幅最短，但在做”配置完成后才开始工作”（等 done_o）这类上电时序设计时会用到。
通关标准：
- 能说出硬核 FIFO 与软核 RAMFIFO 的两条选择依据（跨时钟域 vs 深度指示/Showahead）。
- 能解释 ERAM 的 RESETMODE 与输出寄存器的联动规则（无输出寄存器只能异步复位）。
- 能独立例化 SEQ_DIV 并描述 start/done 的正确握手时序。
自测 1：例化 PH1_LOGIC_FIFO 时 csw/csr 忘了接，会发生什么？
FIFO 不工作。手册明确 csw/csr 是高有效片选且必须接 3’b111，它们不是普通写/读使能。这是 FIFO 例化里最容易漏的”隐藏必接端口”，症状是编译能过但读写永远无响应。
自测 2：为什么跨时钟域场景必须把 FIFO 的 CLKMODE 配成 "ASYNC"？
默认 “SYNC” 假设读写时钟同源，内部指针比较按同步逻辑处理；跨时钟域时读写指针分属两个时钟域，按 SYNC 处理会导致空/满标志误判（亚稳态/假满假空），数据丢失或卡死。CLKMODE=“ASYNC” 才会启用跨域指针同步机制。
自测 3：PH1A100 上想把 SHIFTER 做成运行时可变深度，行不行？
不行。SHIFT_TYPE=“VARIABLE” 才支持 depth 端口做运行时深度控制，但手册注明 PH1A100 只支持 “FIXED” 模式，深度在参数 DATA_DEPTH 里静态确定，depth 端口是无用信号。要动态深度只能换 VARIABLE 支持的器件，或用 DRAM 自建环形缓冲。
自测 4：MULT 三级寄存器全开时，输入 a/b 到输出 p 延迟几拍？
3 拍。INPUTREGA、INPUTREGB、OUTPUTREG 每一级寄存器各延迟一个时钟周期，手册注明”输入或者输出加寄存器，输出会延迟一个时钟周期输出”。做流水线对齐时要把这 3 拍算进控制通路。
自测 5：PVT 的 ena 直接接 1'b1 为什么测不出数据？
ena 是异步使能，需要上升沿触发，直接接常量 1 没有上升沿，sensor 不会启动采样；而且手册要求 ena 保持有效直到 data_valid 出现，中途撤销会复位 sensor。正确做法是用一个从 0→1 的控制信号（如上电后状态机拉高）驱动 ena，时钟用推荐的 1.2MHz。
