这一篇在干嘛？
UG1211 后半部分的精华：时钟族与 DSP 族。时钟是 FPGA 的血液循环——哪个信号能走哪条时钟网络、PLL 怎么配参数，直接决定时序能不能收敛；DSP 原语则是乘累加运算的硬件加速器，做 FIR/FFT/雷达信号处理前必须认识。逻辑与存储族见原语库：DR1（一）。
区域与时钟切换：LCLK、SCLK、MLCLK、IOCLK、GCLK
DR1 时钟体系：先看懂分层再挑原语
UG1211 里时钟相关的原语有 7 个（LCLK、GCLK、MLCLK、SCLK、IOCLK、OSCDIV、PLL），死记端口没有意义，关键是理解 DR1 的时钟网络是分区域、分层级的：
- 全局层：PLL 和全局时钟输入管脚产生的主时钟，覆盖全片，由 BUFG/GCLK 一级分发。
- 多区域层（MLCLK）：把时钟输送到上下相邻的两个时钟区域，也能转发给 IOCLK、LCLK。
- 区域层（SCLK / IOCLK / LCLK）：SCLK 是全局时钟 GCLK 的分支时钟，内部逻辑资源和 IP 模块都能用；IOCLK 驱动 I/O 列内独立于全局时钟资源的时钟网络，专门伺候高速 IO 串并转换（如 LVDS 接收）；LCLK 是 IO 分组上的本地分频器。
- 自由生成（OSCDIV）：不依赖任何外部时钟的内部振荡器。
选型口诀：给全片逻辑供时钟走 BUFG/GCLK；时钟只在一个区域内用就下放到 SCLK/MLCLK 减少功耗和偏斜；高速 IO 接口老老实实用 IOCLK；需要特殊频率的分频就用 LCLK。
区域与时钟切换：LCLK、SCLK、MLCLK、IOCLK、GCLK
LCLK：IO 分组上的硬件分频器
DR1_PHY_LCLK 是 PL IO 上的外部时钟分频器，每个 IO 分组有两个。参数很能打：
| 参数 | 可选值 | 说明 |
|---|---|---|
| DIV | ”1”~“8”、“3P5” | 分频系数，支持 1-8 整数分频和 3.5 分频 |
| LCLK | ”BYPASS”/“DIV2T08”/“DIV1”/“GND” | clkout 输出模式 |
| CLKSEL | ”ORG”/“INV” | 输入时钟是否取反 |
| CEMD | ”SYNC”/“ASYNC” | SYNC 时 ce 信号延迟 4 拍才进内部 DFF |
| GSR | ”ENABLE”/“DISABLE” | 全局复位使能 |
一个容易踩的细节（手册注 1）：想让 clkout 与分频输出一致，DIV=1 时 LCLK 必须选 “DIV1” 模式，DIV=2~8 时必须选 “DIV2TO8” 模式，配错只会得到旁路直通或接地。分频输出 clkdivout 可以直接供全局时钟网使用，也能驱动逻辑与 IP 资源。
SCLK / MLCLK / IOCLK：区域分发三兄弟
三者端口都极简（clkin/ce/clkout 或 clkin/clkout），差别只在”信号从哪来、能到哪去”：
DR1_PHY_SCLK：GCLK 的分支时钟，逻辑资源和 IP 模块都能驱动。有个DELAY参数（0~3），但手册注明单独调节延时需要配置 DR1_LOGIC_BUFG 结合使用。DR1_PHY_MLCLK：多区域时钟，输入为本地区域的全局时钟输入管脚或本地 PLL 输出；能把时钟送到上下相邻两个时钟区域，也可输出到 IOCLK、LCLK。BYPASS="ENABLE"时输入直通输出。DR1_PHY_IOCLK：驱动 I/O 列内独立时钟网络，支持高速输入/输出接口串并转换（LVDS 接收就靠它）。输入来源可以是本区域 MLCLK、相邻区域 MLCLK、本区域 PLL 输出、区域全局时钟输入管脚；可以驱动本区域所有 IO 块。
GCLK：带无毛刺切换的全局时钟选择器

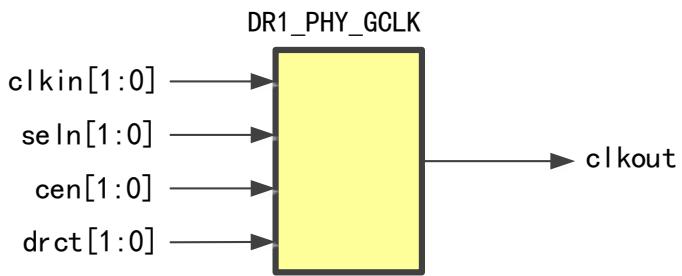

DR1_PHY_GCLK 是全局时钟缓冲选择器，从两路输入 clkin[2] 里选一路输出，还有无毛刺切换能力——这是它的核心价值。真值表逻辑：cen/seln 都是低有效，cen[0]=0 && seln[0]=0 选 clkin[0]，cen[1]=0 && seln[1]=0 选 clkin[1]。
关键端口 drct[2]：配置成 2'b00 时两路输出时钟无毛刺切换（代价是切换过程中输出会丢一个下降沿）；2'b11 是普通模式，切换可能出毛刺。参数 PRESELECT（“CLK0”/“CLK1”）定上电默认输出，HOLD（默认 “YES”）定保持期输出高还是低，SEL_TRIGGER 选上升沿还是下降沿采样。
常见坑：手册两条注记都是"不能做"——①两路输入里若有一路是恒定高电平，GCLK 无法正常工作，必须强迫一路为低；②不建议 seln 和 cen 同时使能，可能导致模块工作异常。做双时钟域热备份切换前，先把这两条约束画进设计。
OSCDIV：不吃外部时钟的内部振荡器
DR1_PHY_OSCDIV 是 DR1 内部 OSC 振荡器的分频输出模块——芯片自己产生时钟，参数 DIV（1~128，默认 128）调节分频。端口三个：rstn（低有效复位）、stdby（=1 时钟暂停输出，=0 正常输出）、osc_clk 输出。
典型用途：上电初期的看门狗/状态机时钟、配置流程时钟、低功耗唤醒源。注意它的精度是内部 RC 振荡器水平，别拿去做高精度串口波特率；但”没有外部晶振也能动”这一条，在调试”板子晶振没焊好/时钟没进芯片”类问题时是救命稻草。
PLL：频率、占空比、相位的总调度台

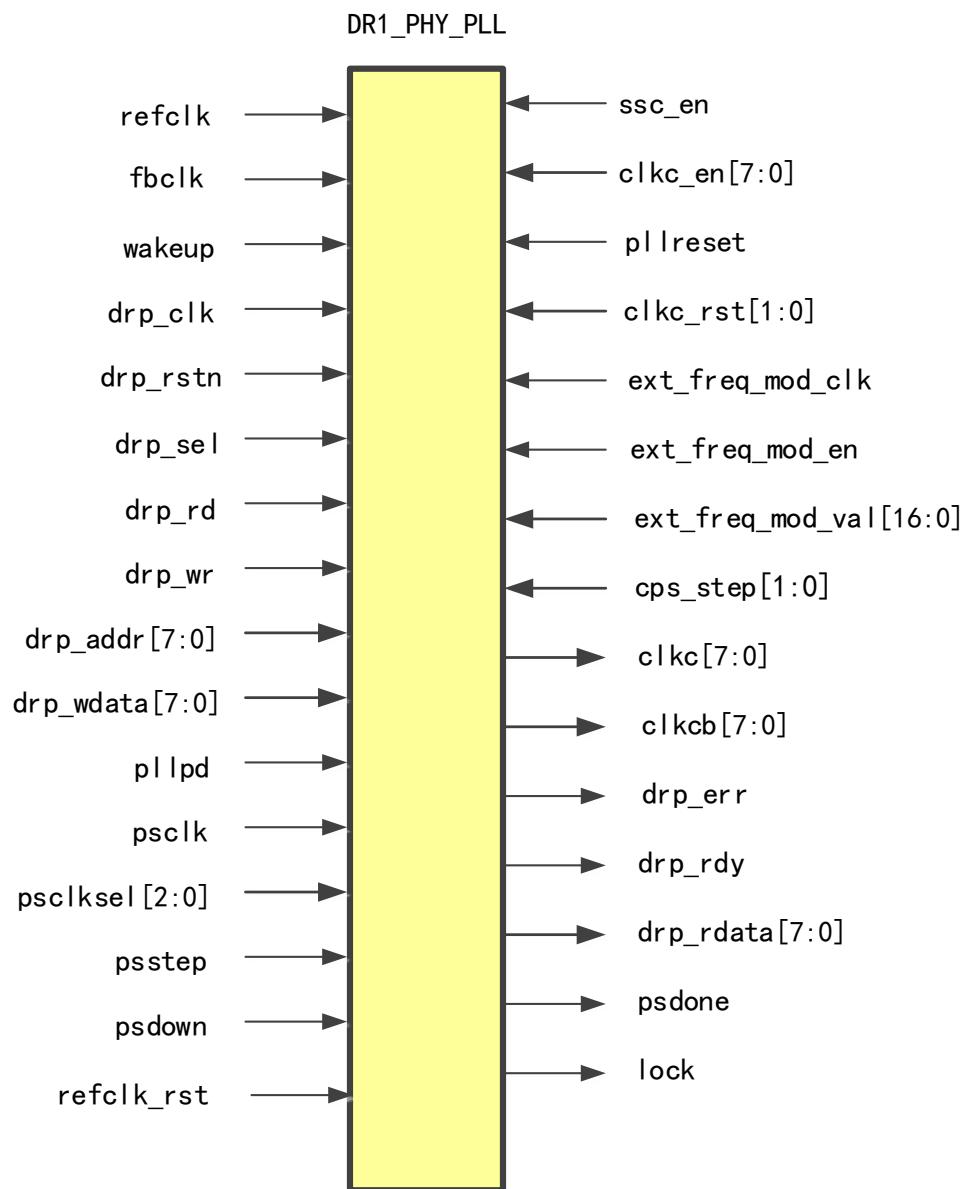

DR1_PHY_PLL 是 DR1 PL 内部的锁相环，能力四件套：输出频率调整、占空比调整、相位调整、动态相位移动。它是全手册最复杂的原语——8 路输出通道（clkc[7:0] 及反相 clkc[7:0]），参数几十个，但日常使用只需抓住骨架：
端口分组：
- 基本组：
refclk参考时钟、pllreset复位（高有效）、lock锁定指示（高有效）、clkc/clkcb8 对输出。 - 动态重配置（DRP）组：
drp_clk/drp_rstn/drp_sel/drp_rd/drp_wr/drp_addr[7:0]/drp_wdata[7:0]输入，drp_rdy/drp_err/drp_rdata[7:0]输出——运行时不重初始化就改 PLL 参数的接口。 - 动态相移（PS）组：
psclk/psclksel[2:0]/psstep/psdown输入、psdone输出——psclksel 选中某一路输出，psstep 上升沿触发左/右移相。 - 辅助组：
pllpd电源开关（高电平关断 PLL）、ssc_en展频使能、clkc_en[7:0]逐通道使能、clkc_rst[1:0]分组复位（[0] 管 CLKC03、[1] 管 CLKC46）。
参数骨架（其余按默认）：
| 参数 | 作用 |
|---|---|
| REFCLK_DIV / FBCLK_DIV | 输入/反馈分频（1-128），与 VCO 共同决定频率 |
| FRAC_ENABLE + SDM_FRAC | 小数分频使能 + 小数部分（0-4095），做非整数倍频 |
| CLKCx_DIV (x=0~6) | 各输出通道分频（1-128） |
| CLKCx_DUTY50 / CLKCx_DUTY_INT | 占空比 50% 使能 / 精细占空比参数（1-127） |
| PLL_FEED_TYPE | ”INTERNAL”/“EXTERNAL” 内部/外部反馈 |
| LPF_RES/LPF_CAP/ICP_CUR/GMC_GAIN | 环路带宽四参数 |
| DYN_PHASE_PATH_SEL 等动态相移使能 | 开启 PS 组端口功能 |
手册还留了一条重要注记：使用 PLL 时切断输入时钟，VCO 无法完全关闭，会存在最低震荡频率——做时钟门控低功耗设计时别指望”断 refclk = PLL 全停”，要断电请用 pllpd。
实际项目中绝大多数人不会手写这一大坨参数：DR1_PHY_PLL 同时支持原语例化和 IP Generator，在 TD 的 IP Generator 图形界面里配频率更不容易错。手写例化适合脚本化生成或需要精确控制每个通道的场景。
逻辑乘法器 MULT 与 DSP 全家桶
DR1_LOGIC_MULT：带流水选项的独立乘法器

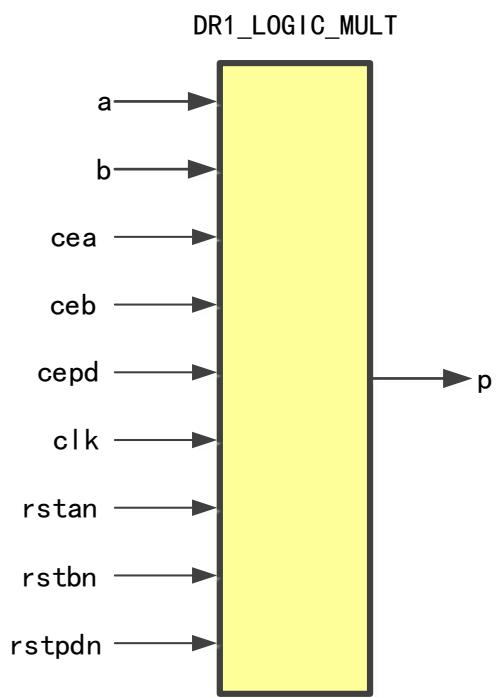

DR1_LOGIC_MULT 是内部乘法器，默认 18×18→36 位。它和 DSP 族的区别是更接近”普通运算符”：位宽参数化（INPUT_WIDTH_A/B、OUTPUT_WIDTH 都 >0 可调），输入输出各自可选寄存器（INPUTREGA/INPUTREGB/OUTPUTREG，默认全 ENABLE），复位模式可选（SRMODE “ASYNC”/“SYNC”），还能用 IMPLEMENT 参数指定实现方式：“AUTO”（工具自己定）、“DSP”（强制用 DSP 单元）、“GATE”（强制用 LUT 门电路搭）。
端口里 cea/ceb/cepd 是 A 口、B 口、乘积输出的片选（高有效），rstan/rstbn/rstpdn 是对应复位（低有效）。手册时序图旁注了一句要害：输入或输出加寄存器，输出会延迟一个时钟周期——三级寄存器全开就是经典的乘法器两级流水，做 FIR 时正好用来凑时序。它只支持原语例化，IP Generator 里没有。
DSP 族：把 DSP 单元拆开用
DR1 的 DSP 硬单元被拆成 6 个可独立例化的原语，全是”端口小、无(少)参数”的风格，多数还支持 IP Generator：
| 原语 | 功能 | 关键端口 |
|---|---|---|

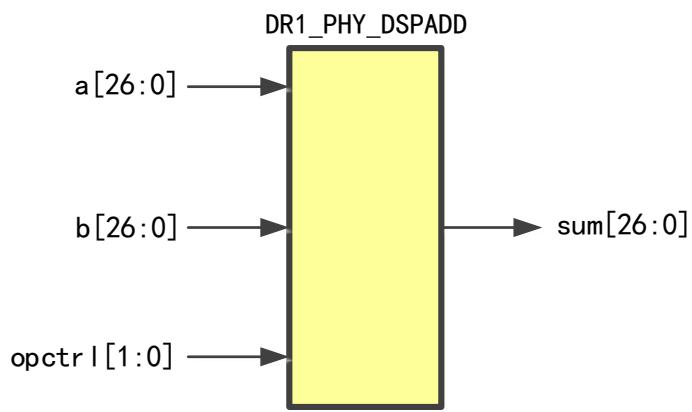

| DR1_PHY_DSPADD | 27 位加/减法 | opctrl[0] 加法器使能、opctrl[1] 选 sum=a+b 或 a-b |
| DR1_PHY_DSPLOGIC | 54 位逻辑运算 | opctrl[3:0] 选 xor/xnor/and/or/nand 等九种，opctrl[4] 控制宽位异或 wxor |

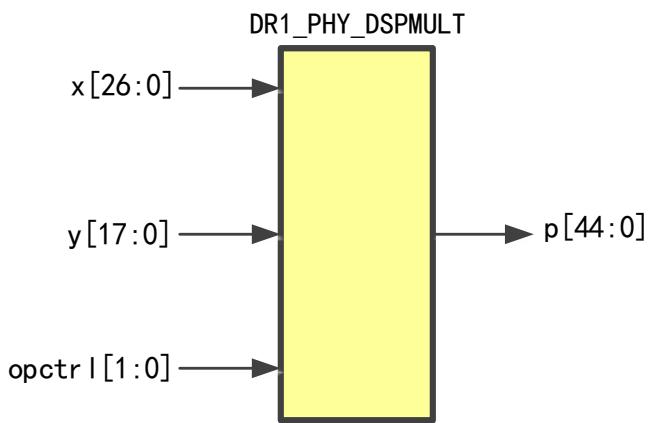

| DR1_PHY_DSPMULT | 27×18→45 位乘法 | opctrl[0] 使能、opctrl[1] 选 xx 或 xy 模式 |
| DR1_PHY_DSPREG | 1~54 位寄存器 | WIDTH/RSTMODE(SYNC·ASYNC)/CLKMUX/CEMUX/RSTMUX |
| DR1_PHY_DSPMREG | 带动态级数选择的寄存器 | opctrl 选 0/1/2 级寄存输出 |
| DR1_PHY_DSPTADD | 54 位三输入加减法器 | x/y/z 三口 + 进位，opctrl[3:0] 定符号组合 |
两个容易忽视的点：
- DSPMULT 的平方模式：opctrl[1]=0 时执行
p = x[17:0]*x[17:0]（x 自乘），=1 时执行p = x[26:0]*y[17:0]。求模长平方（如 |I+jQ|²）这类运算直接省一个乘法器。 - DSPMREG 的动态流水：
DYNAMIC_DATA参数定 0/1 级基准，运行时 opctrl 还能在”2 级”与”0 或 1 级”之间切换——同一电路动态改变流水深度，适合可变延迟的数据通路。
DSPTADD：三输入加减法器与级联

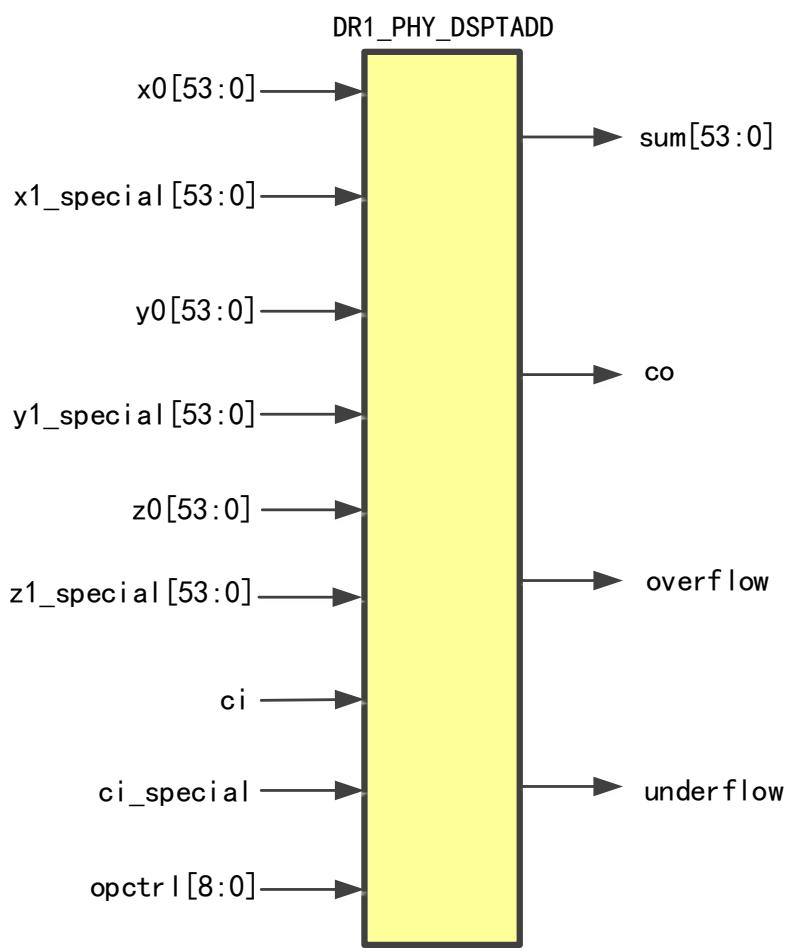

DR1_PHY_DSPTADD 是 DSP 单元里的三输入加/减法器，54 位 x/y/z 三口同时进位相加，一颗顶普通加法器三颗。opctrl[3:0] 组合出 16 种符号方案，最常用的几种：
| opctrl[3:0] | sum |
|---|---|
| 4’b0000 | x+y+z+ci |
| 4’b0010 | -x+y+z+ci |
| 4’b0100 | x-y+z+ci |
| 4’b0110 | -x-y+z |
| 4’b1000 | x+y-z+ci |
（4’b0001/0101/1001/1101 等奇数编码则是上下 27 位分段独立相加——一颗 DSP 当两颗 27 位加法器用。）
它还带一组 _special 备用输入（x1_special/y1_special/z1_special/ci_special），由 opctrl[8:5] 在运行时动态切换，配合参数 X1_EXTEND（符号位扩展）、Y1_ROUND（换成内置常数 RND_CONST）、Z1_SHIFT（右移 17 位补符号）、CI_INVERT（取反）做预处理——这些正是乘累加流水线里”对齐/舍入”步骤的硬件化。输出侧 co 进位与 ci 构成快速进位链，手册注明只能在 TU（DSP 单元）与 TU 之间直连级联；overflow/underflow 溢出标志的检测位置由 USE_OVERFLOW（“S0”~“S53”）参数指定，opctrl[4] 选择使能 co 还是使能溢出标志。
片上 ADC：逐次逼近型外设

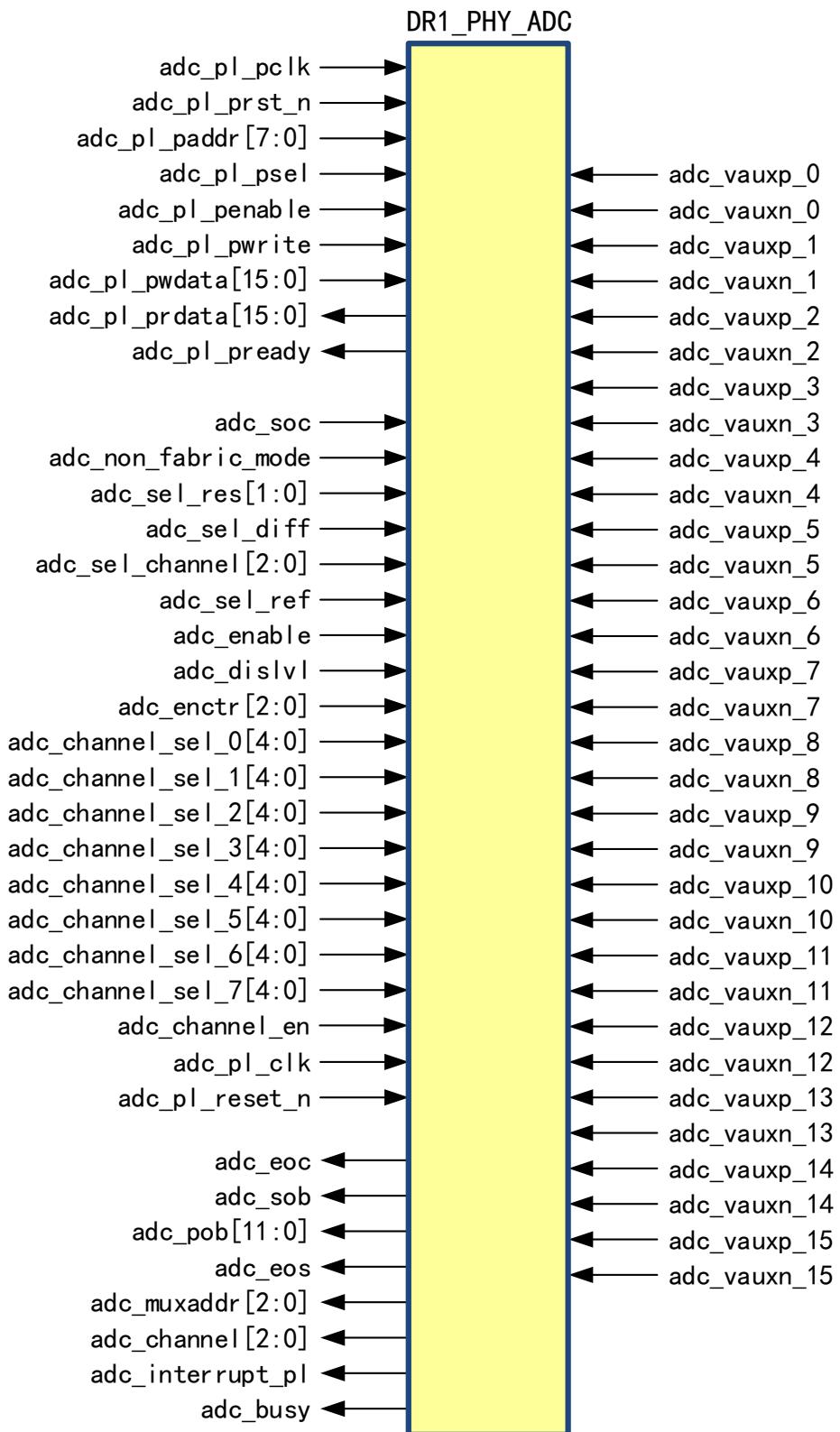

DR1_PHY_ADC 是 DR1 FPSoC 内嵌的逐次逼近型 ADC，不再只是 PL 逻辑，而是一个带 APB 总线接口的外设。理解它的关键是端口分四组：
- APB 组：
adc_pl_pclk/paddr/psel/penable/pwrite/pwdata/prdata/pready——CPU 或 APB master 通过寄存器读写控制 ADC（16 位数据线，8 位地址线）。 - Direct 组：
adc_soc（启动转换，高有效，需寄存器位 REG_ADC_SOC_SEL=1）、adc_sel_res[2]（分辨率 6/8/10/12bit）、adc_sel_diff（单端/差分）、adc_sel_channel[3]、adc_sel_ref（内部/外部基准）等——绕过 APB 直接由 PL 逻辑控制。 - 输出组：
adc_eoc（单通道转换结束）、adc_eos（一次序列转换结束）、adc_pob[12]并行数据、adc_sob串行数据、adc_busy、adc_channel[3]/adc_muxaddr[3]（供外部多路复用器的通道地址）、adc_interrupt_pl。 - 模拟输入组：
adc_vauxp_n/vauxn_n差分对通道 015，外加 vp/vn 专用通道（channel_sel 的 5’d05’d15 选 vaux、5’d16 选 vp/vn）。
仿真相关的参数有三个：VREF（外部输入电压值，默认 “1.25”）、FILE_PATH（外部输入的模拟数据文件——可以用文件喂波形仿真 ADC 行为）、CHANGE_CLK（模拟数据切换频率，默认 1000kHz）。
应用定位要摆正：SAR 型 ADC 采样率不高（相对高速数据转换器），适合监控电压、读温度传感器、做简单按键/电位器采样这类慢速任务。需要高速采集时该外接专用 ADC 芯片走 LVDS/SPi 接口，别为难片上这个。它支持原语例化和 IP Generator 两种用法，图形界面配置通道序列更直观。
通关标准：
- 能画出 DR1 时钟分层图（PLL/GCLK → MLCLK → SCLK/IOCLK/LCLK），并说出每个新设计里时钟走的是哪条网络。
- 能配置 PLL 完成”50MHz 晶振 → 100MHz 系统时钟 + 200MHz DDR 参考时钟”的输出分配，并解释 lock 信号的用途。
- 能用 DSPADD/DSPMULT/DSPTADD 搭出最简乘累加结构，说出 IMPLEMENT=“DSP”/“GATE” 的取舍。
自测：需要把系统从 100MHz 参考时钟动态切到备用 125MHz 时钟且切换瞬间不允许输出毛刺，用哪个原语、怎么配？
用 DR1_PHY_GCLK：两路时钟接 clkin[2]，drct 配成 2’b00 启用无毛刺切换模式（切换时输出会丢一个下降沿，这是正常代价）；PRESELECT 定上电默认路，SEL_TRIGGER 定采样沿。注意两路输入不能有一路恒为高，也不建议 seln 与 cen 同时使能。
自测：板上没有外部晶振也能让一段状态机跑起来吗？
可以。用 DR1_PHY_OSCDIV：内部 OSC 振荡器经 DIV（1~128）分频后从 osc_clk 输出，stdby=0 正常输出、rstn 低有效复位。但它精度有限，只适合看门狗、低速状态机、唤醒时钟，不能当精确波特率时钟。
自测：18×18 有符号乘法想两级流水并强制用 DSP 资源实现，用哪个原语、哪些参数？
DR1_LOGIC_MULT：INPUTFORMAT(“SIGNED”)，INPUTREGA/INPUTREGB/OUTPUTREG 全开 “ENABLE”（各加一拍，输出延迟一个时钟周期形成流水），IMPLEMENT(“DSP”) 强制映射到 DSP 单元而非 LUT 门电路（“GATE” 则相反，省 DSP 用逻辑）。
自测：DSPTADD 的 opctrl=4'b0001 和 4'b0000 有什么区别？
4’b0000 是 54 位全宽三输入相加 sum=x+y+z+ci；4’b0001 是把 54 位拆成上下两个 27 位各自独立相加（sum[26:0]=x[26:0]+y[26:0]+z[26:0]，sum[53:27]=x[53:27]+y[53:27]+z[53:27]），等于一颗 DSP 同时做两个独立 27 位加法。
自测：想用片上 ADC 轮询采样 4 个外部电压通道，PL 逻辑直接控制不走 APB，启动转换用什么信号？
用 Direct 端口的 adc_soc（高有效启动，前提是寄存器位 REG_ADC_SOC_SEL 已置 1），通道经 adc_channel_sel_x 选择，每通道转换结束 adc_eoc 拉高、整轮序列结束 adc_eos 拉高，12 位结果从 adc_pob 读出。
