现实世界是模拟的，处理、传输、存储却多用数字技术——两者之间必须有一座”翻译桥”。本章讲这座桥的完整工程：采样（sampling）→ 模数转换（ADC）→ 数字处理 → 数模转换（DAC）→ 重建，以及多路复用让一片转换器服务多路信号。
27.1 引言
数字系统抗噪、易处理、易传输、易存储，所以我们常把模拟量数字化。把（往往是多路的）模拟信息转成数字形式的过程称为数据采集（data acquisition），它由几个环节组成：先讨论如何对时变模拟量采样，再看把采样值变成数字量以及反向重建的硬件，最后看多路信号共用一套转换系统的复用技术。
一个典型的数据采集链路长这样：
传感器 → 放大/滤波(调理) → 采样保持 → ADC → 数字系统 → DAC → 重建滤波 → 执行器
本章按这条链从左到右走一遍：采样定理决定”多久测一次”，转换器决定”测多准”，采样保持保证”测的时候不变”，复用决定”一套硬件测几路”。
27.2 采样与奈奎斯特定理

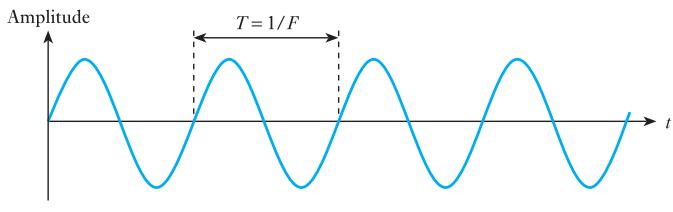

要知道一个变化量如何变化，就得定期测量——这就是采样。信号变化越快，采样就要越密。那”多密才够”？答案由**奈奎斯特采样定理（Nyquist’s sampling theorem）**给出：
白话：采样率必须大于信号中最高频率的两倍。满足这一条件时，采样不丢失任何信息，可以从样本完整重建原始信号。最小采样率称为奈奎斯特速率（Nyquist rate）。
为什么是”两倍”就够了？直观理解：若已知信号不含高于 F Hz 的成分，那么经过各采样点的所有可能曲线中，只有原波形不含高于 F 的频率成分——其余重建都会引入超限成分，故唯一合法的重建就是原信号（图 27.1b）。

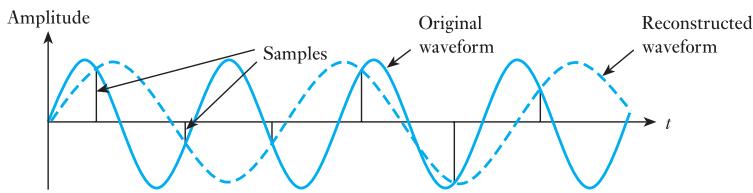

若采样率低于奈奎斯特速率，样本可以用多种曲线拟合，原始信号无法唯一确定。重建出来的波形像一个频率更低的信号产生的——这就是混叠（aliasing），表现为信号与采样波形之间的”拍频”效应。
抗混叠滤波：按”存在的最高频率”而非”感兴趣的频率”设计
关键细节：奈奎斯特速率由信号中实际存在的最高频率决定，而不是你感兴趣的最高频率。若信号含有不想要的高频噪声，不滤掉就采样，它们会在感兴趣频段内制造伪信号。
典型工程流程（以语音为例）：人声其实含 10 kHz 以上成分，但 3.4 kHz 以下就有良好可懂度。于是先用滤波器去除 3.4 kHz 以上成分（抗混叠滤波器，anti-aliasing filter，典型用六阶巴特沃斯滤波器），再以约 8 kHz 采样——奈奎斯特速率本是 6.8 kHz，实际多留约 20% 余量，因为滤波器不理想、截止频率附近仍有残留成分。
Warning
混叠最阴险的地方：它不是”信号变差”，而是高频噪声伪装成低频信号混进有效频带，事后再也滤不掉。所以抗混叠滤波必须放在采样之前；采样率选定后倒推滤波器的截止频率，而不是相反。
一个完整的取舍例子：某信号频谱为 20 Hz–20 kHz，但应用只关心 10 kHz 以下的成分。若直接按 20 kHz 最高频率采样要 40 kHz 以上速率，数据量大且大部分是浪费。正确做法：先用抗混叠滤波器把 10 kHz 以上成分滤掉，再按 10 kHz × 2 × 1.2 ≈ 24 kHz 采样——数据量减半而有效信息一点不少。这就是”按感兴趣的带宽设计滤波器，再按滤波后的带宽定采样率”的标准思路。
27.3 信号重建
从样本重建模拟信号，本质是去除采样带来的阶梯跳变——也就是去除这些跳变所代表的高频成分。办法：低通滤波器，称重建滤波器（reconstruction filter），特性与采样前的抗混叠滤波器类似（也常用六阶巴特沃斯）。
27.4 数据转换器
采样是取瞬时值转成数字，重建是把数字值变回模拟量，两种操作由数据转换器完成：模数转换器（ADC）与数模转换器（DAC）。
分辨率（resolution）：转换器使用的量化级数。n 位转换器用 2ⁿ 级：8 位 = 256 级，10 位 = 1024 级。相邻量化级之间的电压差（量化阶）为：
白话：n 位转换把量程切成 2ⁿ 格，每格宽度即分辨力——8 位在 5 V 量程下每格约 19.5 mV，相当于满量程的约 0.4%；20 位分辨约百万分之一，几乎满足一切应用。
Warning
分辨率 ≠ 精度（accuracy）。分辨率只是级数多少；精度衡量每个电平对应的实际误差（基准电压漂移、电阻误差、运放失调、非线性等都会拖低精度）。一个 12 位分辨率的转换器完全可以只有 8 位的实际精度——标称位数高不代表测得准，选型时两者都要看数据手册。
转换需要时间，称转换时间或建立时间（settling time），随分辨率与速度型号差别极大；一般 DAC 比 ADC 快。集成电路转换器价格便宜（随分辨率和速度上升），实际系统几乎都用成品 IC——自己用电阻、运放、比较器搭转换器，只有在教学或极端特殊场合才有意义。
27.4.1 数模转换器（DAC）

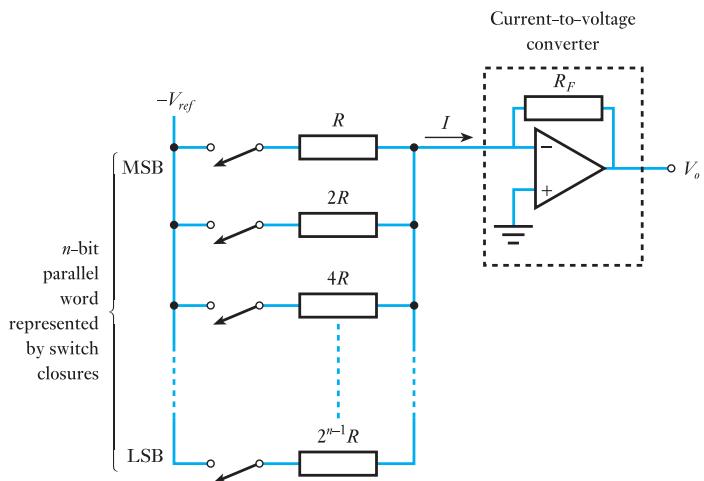

二进制加权电阻法：由电流-电压转换器（反相运放）发展而来。
每位输入控制一个开关，把阻值递增的电阻接到基准电压 ：最高位（MSB）开关接电阻 R。运放反相输入端是虚地（0 V），所以电阻两端电压就是 ，注入虚地的电流为：
下一位接 2R，电流减半：
依次减半，各位电流天然二进制加权。虚地不随注入电流变化，各开关互不影响，电流直接相加；运放再把总电流转成输出电压：
单独置位最低位（LSB）时：
缺点：电阻取值范围从 R 跨到 ，10 位转换器阻值比超过 500:1——不同阻值的电阻温度系数往往不同，比值随温度漂移，温漂稳定性差。位数越高问题越糟，所以这种方法实际只用于位数不高的场合。

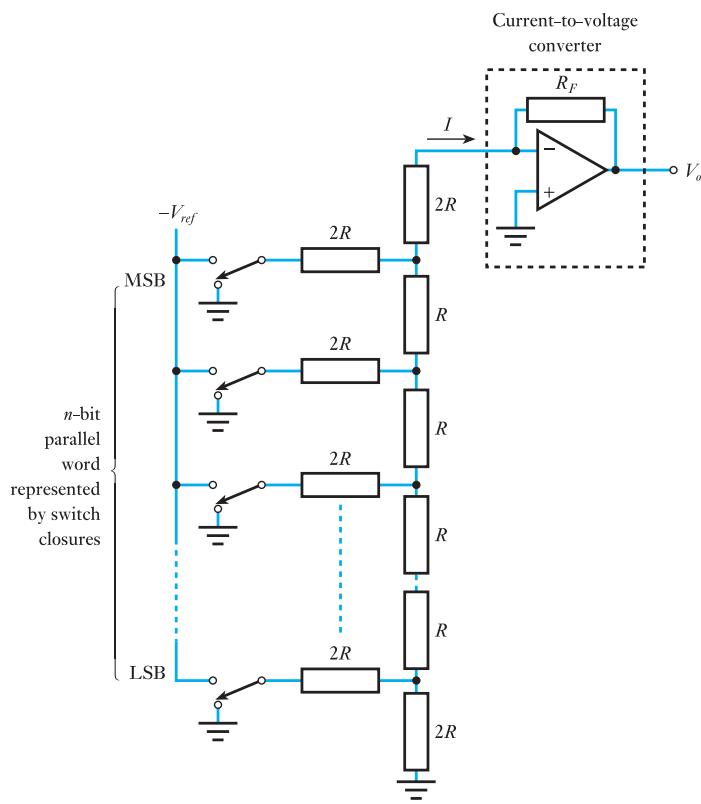

R–2R 电阻链法：
只用两种阻值（R 与 2R，2R 还可以用两只 R 串联构成）：开关电阻一端全部等值 R，另一端接入从运放虚地到地的 R–2R 链。设计使每个节点向链的两个方向看去都是 2R，所以每个开关的电流在链上每经过一个节点就被对半分流一次——到达运放时自然形成二进制加权，与加权电阻法等效。
白话版：把每个开关的贡献想成”一股水流”，链上每个节点都是”三岔口”，往下走与往虚地走电阻相同，各分一半；离虚地越远的开关，被对半分的次数越多，到达终点的水流越细——最远那位（LSB）正好被分了 n−1 次，贡献是最 MSB 的 1/2ⁿ⁻¹。
好处：只用等值或成对匹配的电阻，可做温度匹配，温漂大幅改善。实际 IC 的 DAC 多用此法。
建立时间：两种方法相近，取决于开关速度与运放响应。转换时间随分辨率上升：通用 8 位 DAC 约 100 ns–1 μs，16 位约几 μs，高速件可达几 ns（图形显示用 10 位 DAC 采样率可超 100 MHz，即建立时间 <10 ns）。有时厂商更愿意标”每秒可转换的样本数”而不是建立时间——视频级 100 MHz 采样率对应 <10 ns 建立时间。DAC 输出通常接低通重建滤波器平滑波形，截止频率的选取原则：滤掉采样频率成分而不衰减有效信号。
DAC 的典型应用：除了做 ADC 内部的”标准电压源”，DAC 还广泛用于任意波形发生、数字电位器、音频/视频回放（数据流 → 模拟波形）以及电机/执行器的模拟驱动信号源。
27.4.2 模数转换器（ADC）
四种主流结构，速度与复杂度各占一端。

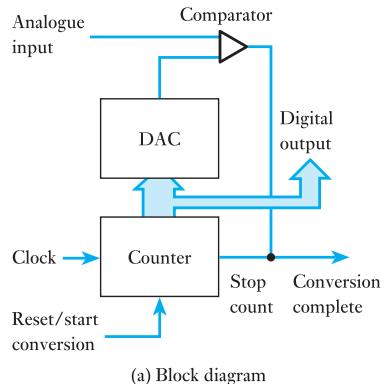

计数式（counter）/伺服式（servo）：
核心：一个加法计数器驱动 DAC，DAC 输出与模拟输入用比较器（输出 0 或 1，取决于哪端输入更正）比较。计数器从零开始加计数，DAC 输出随之阶梯上升；一旦追平输入，比较器翻转、停止计数并发出”转换完成”信号，此时计数器的并行输出就是转换结果；外设读走后计数器清零重来。
速度分析：每次计数后都必须给 DAC 和比较器留出建立时间，所以转换时间至少是 m 倍建立时间（m 为最终数字值），n 位转换最坏要 2ⁿ 倍建立时间——8 位就是最多 256 步——典型转换耗时几毫秒。最简单、最便宜，但效率最低。
把加法计数器换成加/减计数器，比较器输出改作加/减方向控制，计数器不再清零而是持续跟踪输入信号——这就是伺服式 ADC。输入缓变时它每步只需±1 的修正，速度快得多；适合跟踪变化平缓的信号。

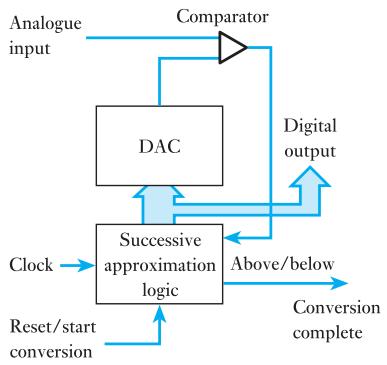

逐次逼近式（successive approximation）：把”线性搜索”换成”二分搜索”。类比查字典：从第 1 页逐页翻（计数式）远不如对半翻——先翻第 500 页判断在前半还是后半，再翻 250 页……每次排除一半，2¹⁰=1024，最多 10 次锁定目标页。
逻辑：DAC 输入字先全清零，置 MSB=1（对应半量程），比较 DAC 输出与输入——DAC 低则保留该位 1，否则清 0；然后置次高位，再比较……每位依次定夺，n 位转换约需 n 倍（而非 2ⁿ 倍）建立时间。典型 8 位 1–10 μs、12 位 10–100 μs。复杂度略高于计数式，但速度优势使它成为 IC 转换器最常用的结构。
走一遍 4 位例子（假设输入对应数值 10，即二进制 1010）：
- 置 1000（=8）：DAC 输出 8 < 10，保留 MSB=1；
- 置 1100（=12）：12 > 10，清掉该位；
- 置 1010（=10）：10 = 10，保留；
- 置 1011（=11）：11 > 10，清掉。
四步锁定结果 1010。每一步都是”试探 + 保留/否决”，与查字典的对半翻法一模一样——这正是”逐次逼近”四个字的含义。

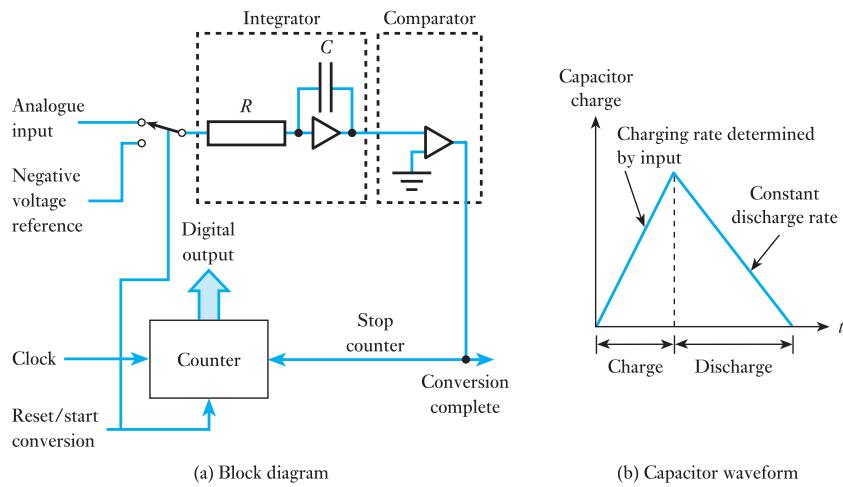

双斜率式（dual slope）：
运放积分器先对输入积分一段固定时间，电容上的电荷正比于输入电压；再改接恒流源以恒定速率放电，用稳定时钟计数测出放完电荷所需时间——该时间正比于电荷即正比于输入电压。
“双斜率”因此得名：上升斜率由输入电压决定（斜率 ∝ ），下降斜率恒定，两段斜率一比较，输入电压就折算成了计数值。它还有个隐藏福利：积分本身就是对固定时间窗内信号取平均，工频干扰（50/60 Hz）在一个整周期窗口内被平均抵消——这正是数字万用表普遍采用双斜率结构的原因之一。
优点：精度高、成本低，分辨率可超 20 位；缺点：慢（高分辨率件每秒仅 10–100 次转换）。数字面板表（DPM）的经典选择。

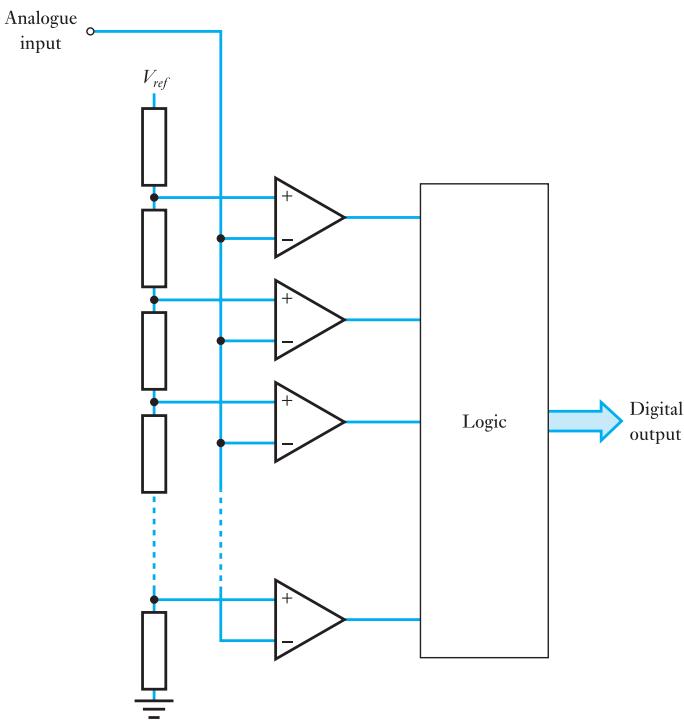

并行式（flash）：
用精密电阻链产生量程内每一个电压台阶，每个台阶配一个比较器，所有比较器同时与输入比较，再用组合逻辑从比较器输出模式算出数字值。速度之王：转换只需几 ns，采样率可超每秒 1.5 亿次。代价：n 位需要 2ⁿ 个比较器——8 位就是 256 个——硬件随位数指数增长，贵，位数也做不高（常见 6–10 位）。适合示波器、视频采集等”速度压倒一切”的场合。
Success
ADC 选型口诀：要快选 flash，要准选双斜率，通用选逐次逼近，图省事用计数式。速度排序 flash > 逐次逼近 > 计数；精度排序双斜率 > 逐次逼近 > 计数。
四种结构横向对比：
| 类型 | 转换时间量级 | 分辨率典型范围 | 优点 | 缺点 |
|---|---|---|---|---|
| 计数/伺服 | ms 级 | 低–中 | 电路最简单 | 最慢（最坏 2ⁿ 步） |
| 逐次逼近 | μs 级 | 8–16 位 | 速度/复杂度折中好，IC 最常用 | 逻辑较复杂 |
| 双斜率 | 10–100 ms | 可超 20 位 | 精度高、成本低、抗扰好 | 慢 |
| 并行 flash | ns 级 | 6–10 位 | 最快，比较全并行 | 比较器 2ⁿ 个，贵、位数上不去 |
27.5 采样保持门（sample and hold gate）
信号变化快时，转换期间输入还在变，会搅乱转换器——需要先把信号”拍快照”并保持住。ADC 前加采样保持门，保证转换期间输入恒定；DAC 输出侧同理，需要保持两次更新之间的输出值。
工作原理一句话：一个模拟开关 + 一个保持电容 + 一个高输入阻抗缓冲器。采样阶段开关闭合，电容跟踪（跟踪）输入电压；进入保持阶段开关断开，电容把采样瞬间的电压”冻”住，供转换器从容处理。
典型 IC 采样需几 μs，保持期间电压以几 mV/ms 的速度衰减，称跌落（droop）——缓冲器输入电流和电容自身漏电都在一点点放掉电荷。视频级高速件采样只要几 ns，但跌落率也升到几 mV/μs——快与保持长久不可兼得，选型要按”采样快、保持够久”两头的需求折中。
27.6 多路复用（multiplexing）
多路模拟输入/输出，每路配一个转换器当然可以，但更经济的是复用——分时共用。转换器是采集系统里最贵的部件之一，而绝大多数应用并不需要多路同时转换，只需要多路都被转换——“分时”与”并发”的区分正是复用可行性的根基。

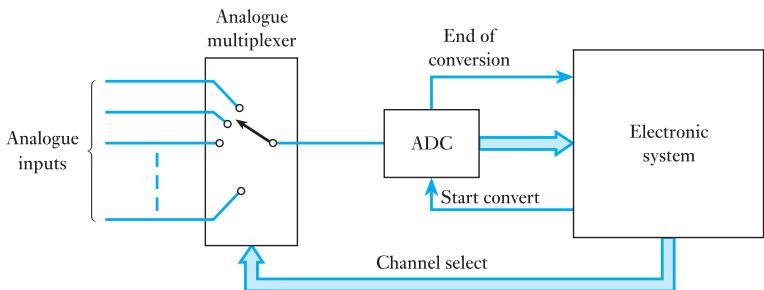

- 输入复用（图 a）：模拟多路选择器（electronic-controlled analog switch，见第 17.7.3 节的模拟开关）依次把各路信号接到一个 ADC，切换时序由控制信号决定。
- 同步采样（图 b）：图 a 的方案各路采样时刻不同，无法直接比较信号间的相位关系。解决：给每路配一个采样保持门，先同步采样、再依次读出——时间关系不丢。
- 输出复用（图 c）：一片 DAC 依次接收各通道数据，每次转换完成后用控制信号激活对应的采样保持门，把该次输出”存”给相应通道。各输出按顺序轮询刷新。
实际系统中输入输出还要加抗混叠/重建滤波器（图中为清晰而省略）。
单芯片数据采集系统（single-chip data-acquisition system）：ADC + 多路选择器集成一片，常为微机系统专门设计，控制线齐全，便于接口。名字略有夸张（系统不止这两块），但两功能合一确实方便，是微机数据采集板的主力器件。
27.6.1 例 27.1：8 入 8 出微机系统的完整设计
8 路 1 kHz 带宽传感器、1% 精度；8 路 100 Hz 带宽执行器、1% 精度。完整推演一遍，把本章各要点串起来：
输入侧：模拟多路选择器（3 根控制线从 8 路中选 1）+ 逐次逼近 ADC（两根控制线：处理器发出的”开始转换”与 ADC 回报的”转换结束”）。传感器信号先经 1 kHz 截止的六阶巴特沃斯抗混叠滤波；采样率按奈奎斯特速率（2 kHz）加 20% 余量取 2.4 kHz/通道；8 通道共需 8 × 2.4 kHz = 19.2 kHz 转换率，即 52 μs/次——通用逐次逼近 ADC 轻松胜任；1% 精度需 7 位分辨率，按惯例直接取 8 位器件。
输出侧：单 DAC 依次转换各通道数据，配 8 个采样保持门（各由处理器一根控制线激活；若 I/O 口紧张，可用 3–8 译码器把 3 根线扩展成 8 根）。保持门输出的阶梯跳变含高频成分，经 100 Hz 截止的六阶巴特沃斯重建滤波器后再驱动执行器。
控制信号小结：多路选择器 3 线（通道选择）、ADC 2 线（启动/完成）、采样保持门 8 线（或 3 线 + 译码器）——这些控制线正是微机并行 I/O 端口的典型用途。
Warning
多路复用系统算采样率时别忘乘通道数：每通道 2.4 kHz、8 通道就是 19.2 kHz——按单通道速率选 ADC 是常见低级错误。输出侧同样要注意：通道越多，每通道的刷新率越低（DAC 速率被 8 个通道分摊），刷新不足会导致输出”肉眼可见地”阶跃。
Success
数据链口诀：先滤波再采样（防混叠），先保持再转换（防漂移），先重建再输出（防阶梯）——三个”先”，对应系统里三个滤波器/保持器的位置。
自测五题（点击展开）
- 奈奎斯特定理的内容是什么？一个频谱到 4 kHz 的信号最小采样率是多少？低于该速率会怎样？ 采样率必须大于信号最高频率的两倍才能完整重建。最高 4 kHz 的信号最小采样率 8 kHz。低于它会产生混叠——高频成分伪装成低频信号出现在重建结果中，原始信号无法唯一恢复。
- 为什么语音要滤到 3.4 kHz 再以 8 kHz 采样，而不是直接采？ 人声含 10 kHz 以上成分，若不滤波，这些成分会混叠进可懂频段。3.4 kHz 已有良好可懂度，故先用抗混叠滤波器去除高频，再采样；8 kHz 比奈奎斯特速率 6.8 kHz 高约 20%，是给非理想滤波器的滚降留余量的惯例。
- 二进制加权电阻 DAC 与 R–2R DAC 各有什么优缺点？ 加权电阻法元件少，但电阻值跨度达 （10 位超过 500:1），不同阻值电阻温度系数不同，比值随温漂变化，稳定性差。R–2R 法只用 R 和 2R 两种值（2R 可由两只 R 串联构成），可做温度匹配，每个节点双向看都是 2R、电流逐节点减半，同样实现二进制加权而温漂小——实用 IC 的主流。
- 逐次逼近 ADC 为什么比计数式快？各需多少次比较？ 计数式是线性搜索，从零数起，n 位最多 2ⁿ 步；逐次逼近是二分搜索，每位一次比较即可定夺，n 位只需约 n 步（各步含一次 DAC 建立与比较）。1024 级的量程前者最多 1024 步、后者只要 10 步。
- 多路复用中，为什么有时要在每路输入前加采样保持门？ 简单多路选择器轮流采样各通道，各路采样时刻不同，无法获得信号间的时间关系（如相位差）。用采样保持门对所有输入同时采样、再依次经 ADC 读出，通道间的相对时间关系就完整保留了下来。
