第26章 数字系统的实现

Note

上一章讲的是”几片 74 系列搭逻辑”，本章回答更进一步的问题：当电路需要成百上千个门时，系统该怎么实现？两条主线——可编程逻辑器件（PLD）与微机系统，外加存储器和 I/O 组织方式。学完本章，你就掌握了从”门级拼接”到”芯片级编程”的完整设计选项清单。

26.1 引言：集成度的演进

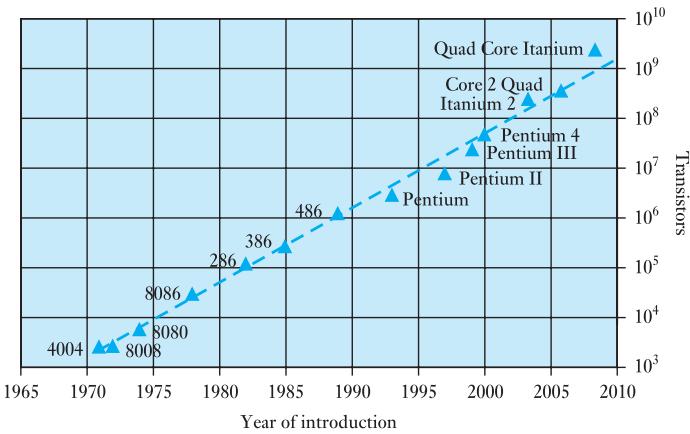

1965 年，Gordon Moore 观察到单芯片可容纳的晶体管数呈指数增长，并预测这一趋势会延续——这就是著名的摩尔定律（Moore’s law）：可集成的晶体管数大约每两年翻一番。几十年来这一预测惊人地准确，Intel 各代处理器的晶体管数就是最好的注脚。

现代工艺可以在单芯片上集成数百万个门，但把门数无脑堆进封装并不划算——引脚数是硬约束：一个含 1000 个独立门的电路若把每个内部节点都引出，需要数千根引脚，板面与外部互连都吃不消。正确做法是把门和它们的互连一起做进芯片，只把电路的输入输出引到外面。这样大部分互连在芯片内部，寄生电容小、速度快；代价是器件变成了专用功能件。

复杂 IC 量产便宜、设计昂贵，所以专用设计只适合百万级产量。对中小产量，出路是做标准化、可定制（编程）的通用器件。本章介绍两大类：阵列逻辑（array logic）与微处理器，然后是面向工业的封装形式 PLC，最后讨论如何选择实现技术。

26.2 阵列逻辑与可编程逻辑器件

26.2.0 为什么需要 PLD：粘合逻辑

微处理器、存储器等复杂器件用量大、可标准化，但很多系统还需要一些专属逻辑把主要部件”粘”在一起——俗称粘合逻辑（glue logic）。同一款处理器可能用于上千种设计，而每个设计的粘合逻辑各不相同，故又称随机逻辑（random logic，指功能选择随机，不是说电路不讲因果）。一台桌面电脑的核心可能只要几片 VLSI，但若用简单门电路实现粘合逻辑，可能要多加 100 多片芯片。

**可编程逻辑器件（programmable logic device, PLD）**就是解药：单个封装内含大量门，但由用户决定它们如何互连。因为出厂时门未绑定任何功能，这种技术也叫未提交逻辑（uncommitted logic）；由于门和互连排布在一个或多个”阵列”里，也叫阵列逻辑。常见名词：PLA、PAL、GAL、EPLD、PEEL、PROM、CPLD、FPGA——下面逐一拆解。

26.2.1 可编程逻辑阵列（PLA）

任何组合逻辑都可以写成最小项（minterm）之和。例如四输入 A、B、C、D，三输出 X、Y、Z 的系统：

$$X=\overline{A}\overline{B}\overline{C}D+\overline{A}\overline{B}CD$$ $$Y=\overline{A}\overline{B}CD+ABC\overline{D}$$ $$Z=\overline{A}\overline{B}\overline{C}D+\overline{A}\overline{B}CD+ABC\overline{D}$$

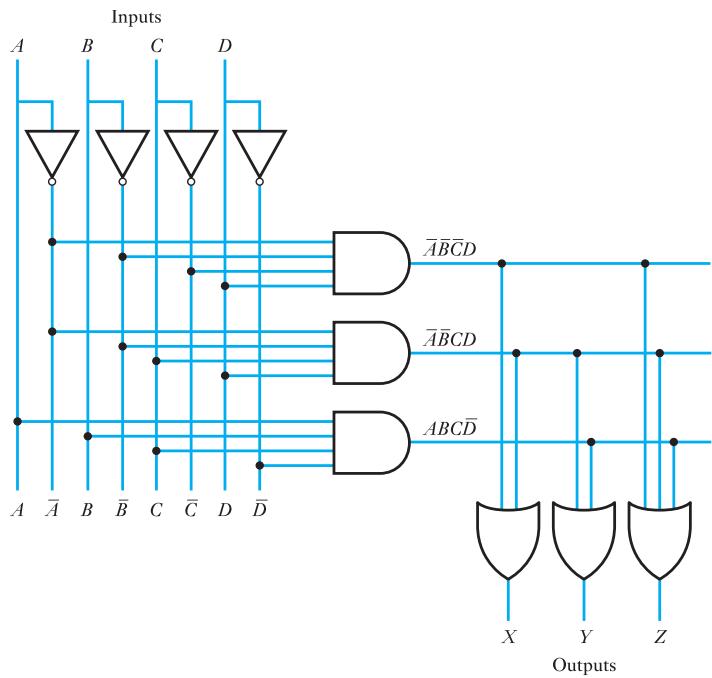

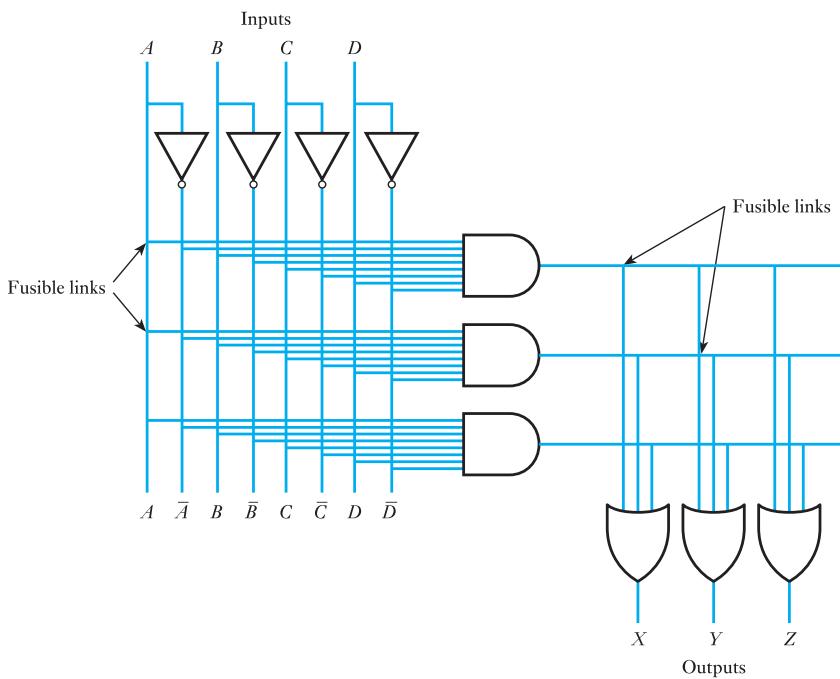

PLA 的结构正是为这种表达式量身定做的：输入先被反相，得到互补信号对；这些信号经过**熔丝阵列（fusible links）**连到一组与门——熔丝出厂时全通，按需烧断，让每个与门检测一个最小项；再经第二个熔丝阵列把与门输出组合到或门上，产生各输出函数。

为画清楚庞大的阵列，采用紧凑符号：一条线代表门的全部输入，用”ד标记实际连接点；输出互补信号且延迟相等的缓冲器也有专门符号（普通反相器的延迟会造成互补信号错位）。编程由 PLD 编程器完成：读取用户提供的熔丝图（fuse map，通常由软件从功能描述自动生成）并选择性烧断熔丝。有个巧妙细节：若某个与门的熔丝全部保留，其输出恒为低（互补信号不可能同时为高），所以没用的与门直接不编程即可；若熔丝全烧断，输出恒为高。

PLA 的特点：两个阵列（与阵列、或阵列）都可编程，灵活性最大、乘积项利用率最高；但结构复杂、速度相对慢。

26.2.2 可编程阵列逻辑（PAL）

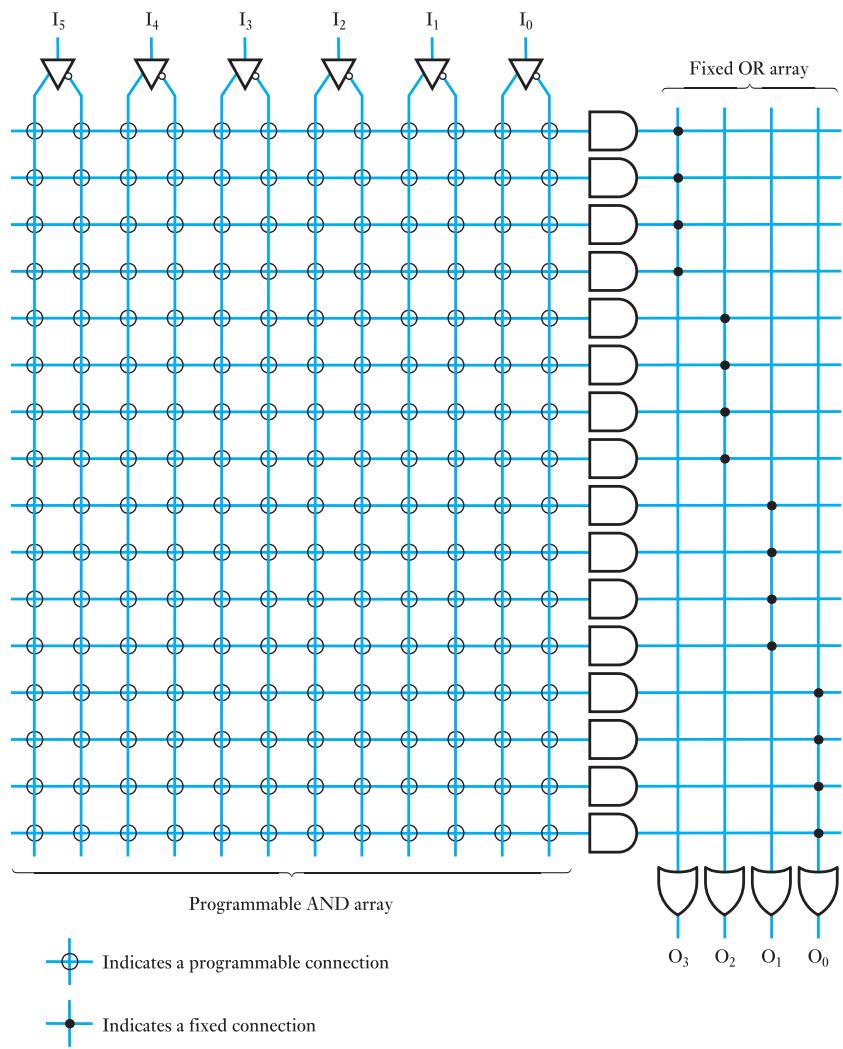

PAL 由 Monolithic Memories 公司推出，把 PLA 的或阵列换成固定连接，只保留与阵列可编程。用户靠”把哪些最小项喂给哪个或门”来构造函数；厂商则提供或门数量、或门输入数各异的多种型号来弥补。或阵列固定后，PAL 的画法通常省略或阵列、输入放左边输出放右边。

为了增加灵活性，很多 PAL 的引脚可以做输入/输出复用：或门输出经三态反相器接到引脚，输出使能信号由与阵列产生（熔丝全烧断则使能恒高，该脚为输出；全保留则恒低，该脚变输入；也可以配置成由输入信号控制使能）。有的 PAL 输出级还有异或门：一个输入经熔丝接地，熔丝保留=同相缓冲，烧断=反相——每个输出可独立配置极性。

典型器件：16L8——20 脚，10 个专用输入、2 个专用输出、6 个可输入/输出脚，最多 16 入 8 出（不能同时），每个输出对应一个 7 输入或门（7 个乘积项）。16R8 则把组合输出换成带反馈的寄存器输出：乘积项存入 D 触发器，时钟上升沿打拍输出，并反馈回输入阵列——有了”记忆”，就能实现计数器、移位寄存器、状态机等时序电路。22V10 用输出**宏单元（macrocell）**统一了组合/寄存器输出，还能选择性反相和输出使能，10 个或门各 8–16 输入。

PAL 命名规则：数字部分 = 阵列输入数，字母 = 输出类型（L 组合、R 寄存、V 多样），数字 = 输出数。PAL 的诱人之处是传播延迟可预测（现代高速件仅几 ns），时钟可超 100 MHz。

26.2.3 GAL 与 EPLD

PAL 是熔丝结构，只能编程一次（OTP，one-time programmable）。Lattice 公司的 **GAL（generic array logic）**引脚兼容 PAL，用 EEPROM 技术代替熔丝，可以反复擦写。EPLD（Altera 首创）用 EPROM 技术，紫外光擦除后可重编程，功能比 PAL 丰富但稍慢（10–20 ns）。PEEL 基于 CMOS EEPROM，是 PAL/GAL/EPLD 的低功耗直接替代品（如 18CV8 可模拟 16L8/16R8）。

26.2.5 PROM：从 PLA 的另一个简化方向

PAL 固定了或阵列；另一个思路是固定与阵列——为输入变量的每种组合准备一个乘积项（8 输入就要 2⁸=256 项），与阵列退化成全译码器，或阵列用来决定每种输入组合下哪些输出为高。这就是 PROM。作为逻辑实现它效率低（全译码浪费），但天生适合存数据：输入组合=地址，或阵列内容=存储的数据——它就是第 26.3.6 节要讲的 ROM 的前身。

26.2.6 复杂可编程逻辑器件（CPLD）

PLA/PAL/GAL/EPLD/PEEL 统称简单 PLD（SPLD）。直接扩大 SPLD 的阵列很快就不现实，更好的做法是把多个 SPLD 放进一个芯片，再用可编程互连网络连起来——这就是 CPLD。多由 EPROM/EEPROM 实现，可重复编程；数千门规模、延迟几 ns；与 SPLD 一样（不同于 FPGA），设计时就能预测传播延迟。一片 CPLD 可以集成过去要用几片 PAL 才能实现的寄存器、译码器、多路选择器和计数器的混合体，例如单器件实现完整 32 位计数器。

26.2.7 现场可编程门阵列（FPGA）

FPGA 是二维的逻辑单元阵列：单元之间纵横分布着可编程开关连接的通道。典型单元含一个寄存器、几个多路选择器和一个查找表（look-up table）——小型可编程存储器，以单元输入作地址，像 PROM 一样可实现任意逻辑函数。高端器件还有硬件乘法器、存储器块、锁相环等专用功能。

FPGA 的可编程开关两种实现：反熔丝（antifuse）——出厂开路（与普通熔丝相反），编程时用大电流击穿使其永久导通，故为 OTP；SRAM 方式——用 MOSFET 作开关、存储单元控制通断，可无限次重编程，但配置信息易失（掉电丢失），上电时须从 ROM 或磁盘加载配置。SRAM 方式灵活，缺点只是上电配置这点小麻烦。

FPGA 规模可达数十万乃至数百万门，是最大 CPLD 的约 10 倍，特别适合需要片上存储或分布式架构的系统。但速度一般不及 PAL/CPLD，且延迟取决于信号在芯片内的布线路径，设计完成前很难预测性能——这与 PAL/CPLD 的”延迟完全可预测”形成鲜明对比。

超大产量时可以考虑掩膜编程门阵列（MPGA）：结构与 FPGA 类似，但在制造阶段用光刻掩膜直接连线，密度更高、速度更快、单价更低；缺点是掩膜极其昂贵，只适合几万片以上的产量。

26.2.8 阵列逻辑的编程工具

配置 PLD 需要 CAD 工具流程：设计输入 → 功能仿真 → 优化 → 适配（fitting）→ 时序仿真 → 生成配置文件 → 编程/下载。设计输入最常用硬件描述语言（HDL）——简单 PLD 用 ABEL、CUPL、PALASM、AHDL 这类语言（用布尔方程、真值表、IF–THEN–ELSE 描述硬件功能），CPLD/FPGA 则用 VHDL/Verilog。也可以用原理图捕获（schematics capture）或从时序波形综合。功能仿真只验证逻辑正确性；适配到具体器件后还要做时序仿真。编程完成后读出校验，再烧一个安全位禁止读取配置——保护开发投入不被抄袭。FPGA 的适配（布线）远比 SPLD 复杂，工具复杂度和成本高约 100 倍。

26.2.9–26.2.10 定制 IC 与实现方式的选择

超大产量可做全定制 IC（架构精确匹配功能，效率最高，开发费天价）；中等产量用半定制/专用集成电路（ASIC）——用标准单元（寄存器、计数器、I/O、存储器模块）拼装，比全定制便宜但效率也低些。

按复杂度和产量选型的大致路线图：

• 几个门：标准 CMOS 门电路；
• 约十到百个门：SPLD（PAL/GAL/EPLD/PEEL，看是否需要重编程）；
• 更复杂：CPLD（线性结构合适）或 FPGA（单元结构合适，容量约 10 倍于 CPLD）；
• 超大产量：MPGA/ASIC/全定制（单价低、开发/工具费高）。

Success

选型口诀：量小用 PLD，量大做定制；结构线性选 CPLD，规模优先选 FPGA；延迟要可预测就别用 FPGA。

26.3 微型计算机系统

阵列逻辑靠”改硬件配置”适配应用；微处理器靠”执行指令序列”适配应用——同样是 programmable，含义不同：前者改变器件内部结构，后者改变指令清单。物理部件叫硬件（hardware），控制它的程序叫软件（software）。

26.3.1 微机系统的组成

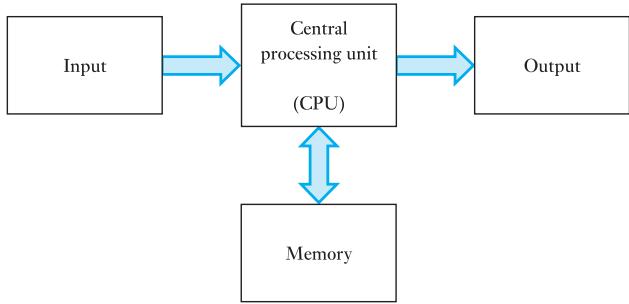

准确地说，干活的是微型计算机而非微处理器——微处理器只是计算机的一个部件。计算机的基本构件：

• 中央处理器（CPU）：读取并执行程序指令，内含算术逻辑单元（ALU）；
• 存储器：存放程序（指令序列）与数据；
• 输入/输出（I/O）：与外界通信（桌面电脑是键盘/显示器/打印机，洗衣机里是水温/电机转速）。

处理器+存储器+I/O 集成进单芯片的器件叫单芯片微型计算机（不是”微处理器”！），适合存储需求不高的控制与仪器应用。藏在设备里默默干活的计算机统称嵌入式系统（embedded system），专为嵌入式设计的微机常称微控制器（microcontroller）。

字长（wordlength）：机器一次处理/存储的位数，决定机器一次搬运多少数据（不限制计算精度，短字长机器多用几条指令即可）。8 位一组叫字节（byte），4 位叫半字节（nibble）；8 位机的字长恰好等于一个字节纯属巧合。

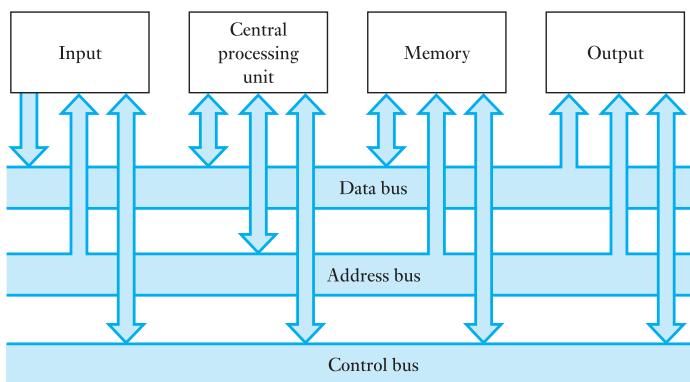

总线结构：计算机各部分之间靠三组并行数据高速公路通信。

• 数据总线：线数 = 字长，8 位机的数据总线宽 8 位；
• 地址总线：线数决定寻址范围——16 位地址总线可寻址 2¹⁶ = 65,536 个单元，32 位则超过 40 亿；
• 控制总线：同步各部件操作的信号。

例如要把一个数据字存进存储器：数据放数据总线、地址放地址总线、同步信号放控制总线，三者齐发。

寄存器与总线：寄存器是计算机的基本构件。用带三态输出的 D 触发器可构成直接挂在总线上的存储寄存器——一个控制输入负责把总线数据写入（时钟），另一个负责使能输出驱动总线（三态控制）。读（reading）= 从寄存器取数上总线，写（writing）= 把总线数据存入寄存器。关键性质：读是非破坏性的——使能输出不改变寄存器内容，同一个数可以反复读；只有写新数据才会改变内容。同一总线上任一时刻只能传一个字，所以这是顺序通信系统。

架构之争：程序与数据共用一块存储器、共用一组总线的叫冯·诺依曼架构（Von Neumann architecture）——灵活、硬件简单，但取指和取数挤同一总线，容易拥塞限速；程序与数据分储、总线分开的叫哈佛架构（Harvard architecture）——指令与数据可同时获取、速度快，但结构更复杂。

26.3.2 数据与程序的存储

数值：单字节可存 0–255；16 位两字节存 0–65,535；32 位存 0–4,294,967,295；更大数字用更多单元即可。例：宇宙中约 10⁷⁵ 个原子，用二进制存需要 250 位（2²⁵⁰≈1.8×10⁷⁵），通常取整字节——32 字节（256 位，量程约 10⁷⁷）。

负数：两种表示法。原码（sign–magnitude）：最高位作符号位（0 正 1 负），其余位表数值——简单但有 +0/−0 两个零的毛病。主流是补码（two’s complement）：从正数一直往下数过零，全 1 就是 −1，全 0 后是 −2……求负数的补码可用 $2^n$ 减其绝对值：

$$-3=100000000-00000011=11111101$$

白话：n 位补码中，负数 = 用 2ⁿ 减去它的绝对值。最高位仍是符号位：8 位有符号数范围 −128～+127（无符号是 0～255）；16 位有符号是 −32,768～+32,767。只表示大小的叫无符号数（unsigned），带极性的叫有符号数（signed）。

浮点数：若干字节打包，一部分表示带符号的尾数（mantissa）、其余表示带符号的指数（exponent）。典型 4 字节（32 位）格式精度约七八位十进制，量程 10⁻³⁸–10⁺³⁸。

文本：每字符一个代码（如 ASCII），通常一个存储单元一个字符；大字符集（多语言、图形符号）可能一个字符要多个字节。

程序存储：程序是指令清单。每种处理器有自己的指令集（instruction set），为一个机器写的程序一般不能在另一种机器上运行。8 位机中一条指令的操作由单字节**操作码（opcode）**定义（故指令集至多 256 条）；部分指令还需要附加信息——操作数（operand），可以是数据或地址。因此指令长度有 1 字节（纯操作码）、2 字节、3 字节（操作码+2 字节地址）之分。注意各机器存 16 位地址时高低字节的先后顺序不同（俗称字节序，原文叫 byte sexing），分析程序存储时必须弄清。

CISC 与 RISC：复杂指令集计算机（CISC）用复杂指令缩短程序、减少取指次数，但执行复杂指令的硬件庞大、速度受限；精简指令集计算机（RISC）指令少而简单，架构简洁、跑得飞快——高性能处理器多走 RISC 路线。

26.3.3 处理器的内部构造

处理器 = 一组寄存器 + 算术逻辑运算电路 + 指令译码执行电路 + 对外的总线缓冲 + 内部互连总线。其结构称为架构（architecture）。主要部件：

• 累加器（accumulator）：通用工作寄存器，大多数操作围绕它进行；
• 变址寄存器（index register）：存地址，可自动加 1/减 1，便于顺序访问一片地址；8 位机多用 16 位；
• 程序计数器（program counter）：存放下一条程序字节的地址，每取一字节自动加 1；
• 指令寄存器（instruction register）：暂存当前操作码，交给译码与控制单元产生控制信号序列；
• 算术逻辑单元（ALU）：执行加/减/加一/减一、按位与/或/异或、移位与循环移位（循环=掉出末端的位从另一端补回）等运算；简单 8 位 ALU 不能直接乘除，要用加减+移位指令序列实现；
• 处理器状态寄存器（flags register）：各”标志位”反映 ALU 运算结果与机器状态——Z（结果为零）、N（结果为负）、C（进位）、V（溢出进入符号位）。配合条件指令，程序员可以让程序按运算结果走不同分支；
• 指令译码与控制单元：处理器的”心脏”。程序执行 = **取指周期（fetch cycle）与执行周期（execute cycle）**的无限循环：取指周期固定不变（PC→地址缓冲→发读命令→数据入指令寄存器），执行周期则由操作码经译码网络选择不同的控制信号序列。时钟由晶振产生，一切按节拍进行；
• 堆栈指针（stack pointer）：指向存储器中”栈”的位置。push 把数据存入 SP 指向的单元并使 SP 加 1；pull（pop）先使 SP 减 1 再取出数据。多次压栈再弹出，数据按相反顺序出来——先进后出（FILO）。这个机制是子程序嵌套和中断处理的基石（后面会看到）；
• 地址/数据总线缓冲：芯片内信号功率极低，对外驱动需要缓冲器增强、改善噪声性能。

26.3.4 与外部部件的通信

对外部器件（存储器或 I/O）而言，处理器看它们都是”有地址的寄存器”：发数据 = 地址上地址总线、数据上数据总线、同步信号上控制总线；收数据 = 发地址和命令，等器件把数据放上数据总线。

总线复用（bus multiplexing）：为省引脚，很多处理器让 8 根线分时兼作数据总线和低位地址总线（记作 AD₀–AD₇）。用两个控制信号——地址选通（address strobe，又称 ALE，address latch enable）和数据选通——的下降沿标记总线上信息稳定可读的时刻。外部用 8 位**地址锁存器（address latch）**在 ALE 下降沿把低位地址锁存，配合全程有效的高位地址拼出完整 16 位地址。读时序图要认识图 26.28 的符号约定。

26.3.5 存储器的组织

芯片内有成千上万个存储寄存器，不可能每个都引一根写使能/输出使能线——由少量控制线加内部地址译码选择单元。n 根地址线可寻址 2ⁿ 个单元，所以存储器容量都是 2 的幂：1 kbyte = 1024 字节（2¹⁰，10 根地址线）、1 Mbyte = 2²⁰ 字节、1 Gbyte = 2³⁰ 字节。小心单位陷阱：器件容量常按 kbit/Mbit 标注（器件未必组织成 8 位宽），“1 M 内存”是 1 Mbit 还是 1 Mbyte 差别巨大。

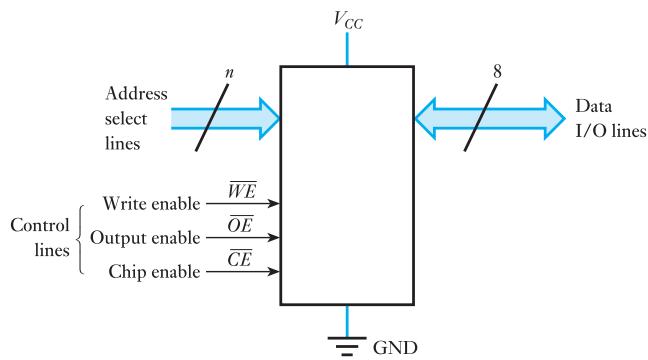

典型器件有三根控制线：输出使能 $\overline{OE}$、写使能 $\overline{WE}$（都是低有效）和片使能（chip enable）$\overline{CE}$——$\overline{CE}$ 无效时器件对其他控制信号一概不理。多片存储器共存时，$\overline{CE}$ 承担**片选（chip select）**角色。

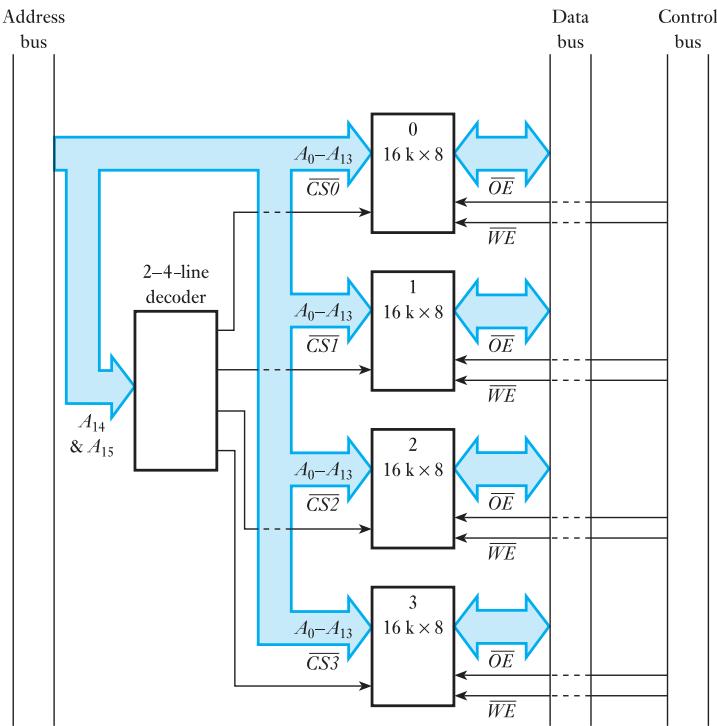

做法：四片 16 kbyte 器件的 14 根地址线（2¹⁴=16384）接地址总线低 14 位（A₀–A₁₃），最高两位 A₁₄、A₁₅ 接”2–4 译码器”，四根输出各接一片的片选。两位最高位有 4 种组合，恰好每次选中一片；单元地址由其余 14 位决定。整个地址空间被自动划分成四块——这张分区图叫**存储器映射（memory map）**或地址映射，工程上常用十六进制表示（与二进制互转方便）。

26.3.6 存储器类型

半导体主存分 RAM 与 ROM 两大类。

RAM（随机存取存储器）：可快速读也可写。“随机存取”指任意单元的访问时间相同（区别于磁带——读带尾比带头慢得多），其实微机里大多数存储器都是随机存取的，这个名字纯属历史遗留，更准确应叫读/写存储器。两种电路实现：

• 静态 RAM（SRAM）：双稳态存储，只要不断电信息无限保持；
• 动态 RAM（DRAM）：靠电容充放电存储，每位元件更少、集成度更高，但电荷会泄漏，必须定期刷新（refresh）。

RAM 是易失的（volatile）——断电丢内容。嵌入式系统的控制程序必须上电即在，所以程序存 ROM。

ROM（只读存储器）：非易失，适合存程序和不变数据。家族成员：

类型	全称	特点
ROM	掩膜只读存储器	厂商光刻编程，单价低、掩膜费高，适合量产
PROM	可编程 ROM	熔丝型，用户编程一次，不可改
EPROM	紫外可擦除 PROM	石英窗口，UV 照 20–30 分钟擦除，编程器写入
EEPROM	电可擦除 PROM	在线电改写，无需取下芯片
FLASH	闪存	电擦写且快，大器件几秒即可重编程

EEPROM 能写能读，为何不算非易失 RAM？因为 RAM 读写都在微秒以下，而 EEPROM 读快写慢（写一字节可能要几毫秒）——是”读快写慢”器件，归 ROM 更贴切。FLASH 正是为解决 EEPROM 编程慢而生。

Warning

三个易混点：① 单芯片含 CPU+存储器+I/O 的叫”单芯片微机”或”微控制器”，不能叫”微处理器”（那只是 CPU）；② RAM 的”随机存取”不是它的独有属性，它真正的特征是可读写且快，名字是历史遗产；③ 字长 ≠ 计算精度上限，短字长只是要多做几次运算。

存储器标准：JEDEC 标准规定了字节宽度存储器的统一引脚排列，使得同一插座可插 RAM/ROM/EPROM/EEPROM/FLASH、任意容量，给产品留下扩展余地。

26.3.7 输入/输出

原始传感器信号往往与计算机不兼容（模拟量、幅度不对等），需要信号调理（signal conditioning）——放大、滤波、隔离、模数/数模转换——把输入变成干净的数字信号；输出侧同理，把计算机的信号变成驱动执行器所需的电压/电流波形。

I/O 组织方式：

• 存储器映射 I/O（memory-mapped I/O）：让外部器件”看起来像存储单元”，占用存储器映射的一部分。优点：指令集中所有指令都能操作 I/O 寄存器，简单通用。缺点：要全地址译码产生片选，指令较长（计算机大部分时间在取指而非执行，指令短程序就快）。
• 独立 I/O 地址空间：部分处理器提供专用 I/O 指令，通常 256 入 256 出（地址一字节搞定），只需译码低位地址。缺点是地址少、可用指令少。多数带独立 I/O 空间的处理器同时支持存储器映射 I/O。
• I/O 寄存器/端口：I/O 最常见的形式——对处理器像普通寄存器，但连着外部引线。写输出寄存器，‘1’/‘0’ 模式就出现在输出线上；读输入寄存器，返回的就是输入线上的电平。双向寄存器称并行 I/O 端口（port，“门户”）。

串行通信：远距离传输用串行省线，但移位寄存器方案需要单独的时钟通道，多数串行系统用以下两种同步方式：

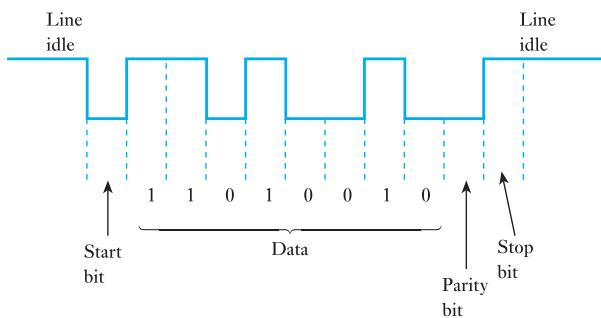

• 异步通信：每字节附加冗余信息——恒为 0 的起始位、恒为 1 的一个或多个停止位，可加奇偶校验位。 线路空闲时为逻辑 1，收到 1→0 的跳变（起始位）接收机就同步自己的本地时钟，再按间隔采样各数据位。两个晶振足够精确，单个字内相位漂移可忽略；停止位的恒 1 特性用于自检——若收发时钟失配，会把后续位错采为停止位，接收机报帧错误（framing error）；校验出错则报奇偶错误。收发双方必须约定相同的字长和速率。广泛用于键盘等数据流不规律的应用。
• 同步通信：数据连续成流时，接收机用时钟恢复电路从信号跳变中重建发送时钟，数据直接打入移位寄存器；每块数据前发送唯一同步模式标记块起点，靠计数跟踪字边界。校验按整块进行——校验和（checksum）或循环冗余码（CRC）。

速率与方向：线路上每秒的（状态）变化数叫波特率（baud rate）。单向链路叫单工（simplex）；双向叫双工（duplex），又分同一时刻只能一方向的半双工（half-duplex）与可同时双向的全双工（full-duplex）。常用串行器件：UART、ACIA、SIO、USART——都是全双工收发器。逻辑电平不宜远传，需配线驱动器/线接收器，并有多种串行通信标准保证兼容。

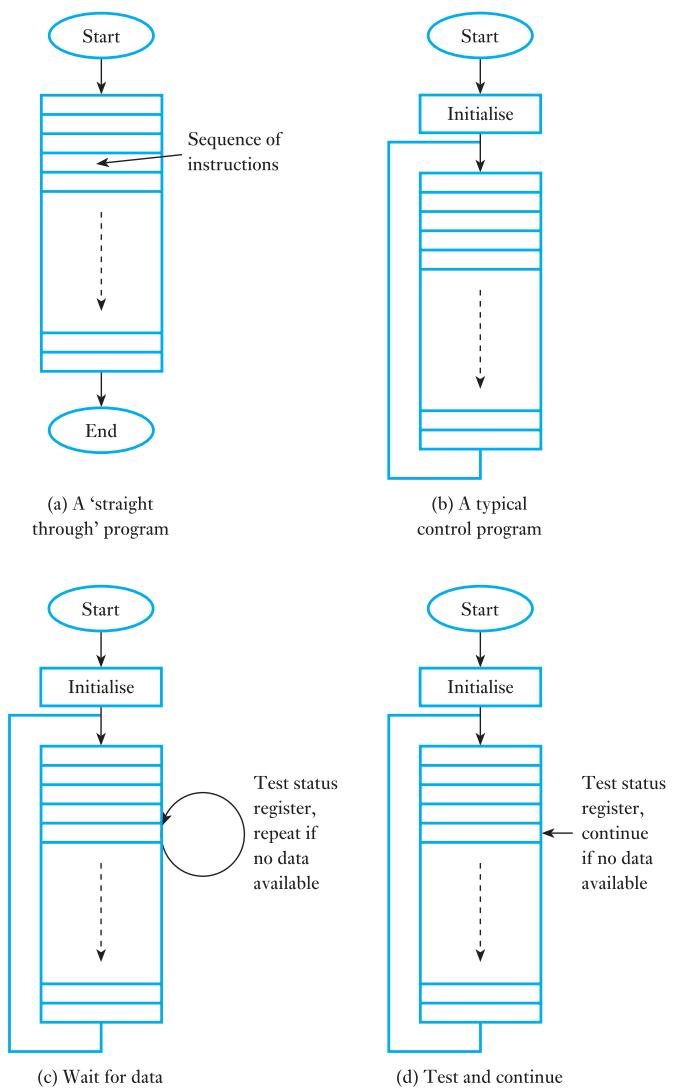

程序控制 I/O 与轮询：程序员在程序中定点读写外设称为程序控制 I/O。但像键盘这样”数据何时来不可预知”的设备，需要轮询（polling）：给设备配一个状态寄存器，其中的**数据就绪位（data ready flag）**由设备置位、处理器取走数据后清除。轮询有两种姿势：忙等（反复读状态位直到就绪，期间啥也不干）或在主循环的合适位置顺便测一下（数据没来就继续干别的）。嵌入式控制程序通常是”初始化 + 永久主循环”结构，正是后一种的用武之地。但设备一多，挨个轮询浪费大量处理器时间。

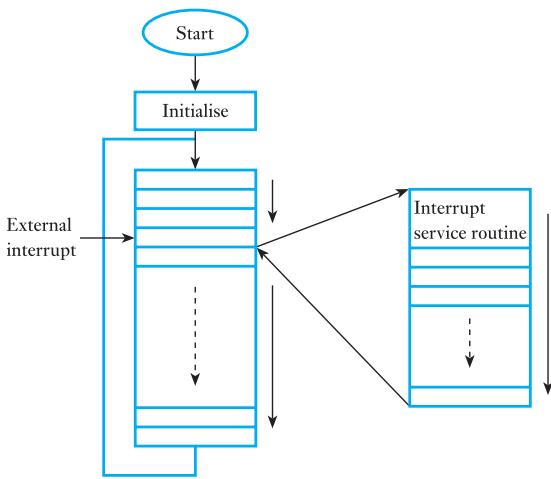

中断（interrupt）：让外设主动报告”需要服务”——处理器硬件上有一条中断请求线（IRQ），外设激活它，处理器就暂停当前程序跳去执行中断服务程序（interrupt service routine, ISR）。

关键细节：处理器总是先执行完当前指令再响应中断（否则机器状态不确定）；进入 ISR 前把各寄存器内容（含程序计数器）保存，ISR 结尾遇到中断返回指令（RTI）时恢复寄存器、跳回主程序断点继续。ISR 存放地址由中断向量（interrupt vector）指定——向量就是地址；类似的还有复位向量（reset vector），规定上电或复位后从哪里开始执行。向量通常存放在存储器映射的固定位置，程序员把主程序和 ISR 的起始地址填进去。中断可分：可屏蔽中断（maskable，可用指令开关）、非屏蔽中断（NMI，永远有效）、软件中断（由专用指令触发，处理机制同硬件中断）。嵌入式系统复位向量直指应用程序，上电自动开跑——称旋钥系统（turnkey system）。

中断与堆栈：中断嵌套时（第一个 ISR 执行中又来第二个中断），若用固定单元保存寄存器会互相覆盖。用堆栈就完美解决：FILO 结构保证各级现场按逆序恢复，层层正确返回。

Success

堆栈三用途：子程序返回地址、中断现场保护、多级嵌套的逆序恢复——全靠 FILO。理解了 push/pop 的逆序本质，这三件事就是同一个故事。

DMA（直接存储器访问）：中断驱动 I/O 每次服务都要保存/恢复现场，大量数据传输时太浪费。DMA 让专用控制器绕过处理器直接在设备与存储器间搬运数据，处理器只让出总线几个周期——称”周期窃取（cycle stealing）“。这是最快的 I/O 方式，但需要大量额外硬件，通常只给磁盘驱动这类大流量应用。

Success

I/O 三板斧排序：程序控制最简单，能用就用；中断响应快但不省心（硬件复杂、异步难调试）；DMA 最快最贵，专供大数据量。

26.3.8 单芯片微机与 PLC

单芯片微机把三大件集成一片，计算机从”系统”变成”元件”。早期器件只有 2 kbyte ROM、64 字节 RAM、32 条并行 I/O、一个 8 位计数器——存储太小甚至逼人写汇编。现代器件 ROM/RAM/EEPROM 俱全，I/O 丰富（多计数器、多中断、串行通道），16/32 位品种还有存储器管理与 DMA。有趣的是：市场主力仍是简单 8 位机——用量最大的嵌入式场景（汽车、家电）根本用不了那么多算力。

PIC 微控制器：Microchip 公司的 PIC 系列用双总线哈佛架构 + RISC，从 6 脚几百字节的小件（PIC10F200：256 字 ×12 位 flash 程序存储、16 字节 RAM、3 条 I/O）到 80 脚 128 kbyte 的大件（PIC18F87J10：9 个并行口多达 67 条 I/O、5 个定时器、2 个 PWM、2 路串口、15 通道 10 位 ADC），片上外设覆盖定时/看门狗、显示驱动、RS232/SPI/I²C/CAN/USB 通信和模拟接口。

可编程逻辑控制器（PLC）：面向工业控制的一体化微机——处理器、电源、接口电路装进坚固机箱，配标准化输入/输出模块，无需任何电子设计即可使用，支持多种图形/文本语言编程。它诞生于 20 世纪 70 年代，本是继电器控制系统的替代者，为了照顾继电器工程师的习惯，编程界面沿用了梯形图（ladder diagram / ladder logic）。PLC 以可靠性见长，现成硬件加现成接口软件大幅缩短开发周期，特别适合小批量工业控制。

26.4 实现方式的总结

数字系统怎么实现？答案几乎总由功能复杂度决定：几个门用标准 CMOS 门电路；再多就该上阵列逻辑；更复杂的系统要在 CPLD、FPGA 与微机之间权衡——可编程与不可编程路线的深入比较留到第 28 章。

Warning

两条”programmable”不要混为一谈：PLD/FPGA 的编程是改硬件配置（烧熔丝/写配置位），微机的编程是给指令清单（软件）。架构层面：冯·诺依曼共享总线易拥塞，哈佛双总线快但复杂——PIC 用哈佛+RISC 正是为嵌入式效率做的组合。

自测五题（点击展开）

1. PLA 与 PAL 的本质区别是什么？各自的优缺点？ PLA 两个阵列（与、或）都可编程，灵活性最大、乘积项利用率最高，但结构复杂、速度慢；PAL 固定或阵列、只编程与阵列，结构简单速度快，靠提供不同或门数量/输入数的型号来弥补灵活性损失。
2. FPGA 的 SRAM 编程方式有什么优缺点？ 优点：MOSFET 开关+存储单元控制通断，可无限次重编程。缺点：配置信息易失，掉电丢失，上电时必须从非易失存储器（ROM/磁盘）加载配置。相比之下反熔丝是 OTP——一次性击穿导通、不可逆。
3. 为什么 EEPROM 不算非易失 RAM？FLASH 解决了什么问题？ EEPROM 读快写慢（写一字节可能需几毫秒），而 RAM 读写都在微秒以下，故 EEPROM 归为 ROM 类。FLASH 提供电擦写且速度大幅提升，最大器件几秒即可完成重编程，克服了 EEPROM 编程慢的问题。
4. 为什么中断处理要保存寄存器？为什么要用堆栈而不是固定单元？ ISR 几乎必然改写处理器寄存器，不保存现场主程序无法正确继续；保存的内容含程序计数器（断点地址），RTI 时恢复。固定单元在中断嵌套时会被第二次中断的现场覆盖，导致无法返回主程序；堆栈的 FILO 特性保证各级现场按逆序依次恢复。
5. 程序控制 I/O、中断驱动 I/O 与 DMA 各适合什么场合？ 程序控制（含轮询）最简单，默认首选——如洗衣机读按键；中断驱动适合事件到达时间不可预知、且要快速响应的场合——如键盘接口，但硬件较复杂、异步行为难测试；DMA 最快且几乎不占处理器时间，但硬件开销大，适合大流量数据传输——如磁盘驱动器。
