第17章场效应晶体管

Note

场效应晶体管（Field-Effect Transistor, FET）是”用电压控制电流”的器件，输入电阻极高、功耗低、体积小，因此既是模拟放大器的好帮手，也是数字集成电路（包括几乎所有 CPU 和存储器）的基石。本章从整体行为出发，逐步深入 MOSFET 与 JFET 的结构、特性曲线、小信号模型和放大器设计，最后展示 FET 在恒流源、压控电阻和开关中的多种妙用。

17.1 概述：为什么先讲 FET

在原书的”自顶向下”学习路线中，我们先看 FET 的整体行为（它像一个什么器件），再深入物理结构。FET 分两大类：

绝缘栅 FET（insulated-gate FET）：又称金属氧化物半导体场效应管（MOSFET），栅极与沟道之间隔着一层绝缘氧化物；
结栅 FET（junction-gate FET，JFET）：栅极是一个反偏的 pn 结。

两者控制机理不同，但外特性非常相似——掌握了其中一种，另一种只是”换个偏置”而已。

17.2 FET 总览与记号约定

17.2.1 FET 是一个”控制器件”

回忆第 13 章的放大思想：一个控制器件改变流过电阻 $R$ 的电流，从而改变输出电压 $V_{o} = V - I R$ 。FET 就是这个控制器件：栅极（gate, g）上的电压控制从漏极（drain, d）流向源极（source, s）的电流。

图 17.1：FET 作为控制器件及简单 FET 放大器

17.2.2 记号约定

FET 电路有一套统一的记号，必须先弄清：

电压 $V_{X Y}$ ：X 端相对 Y 端的电压，如 $V_{GS}$ 是栅极相对源极的电压；
电流 $I_{D}$ ：流入漏极的电流；
大小写区分：大写表示直流量（如 $V_{GS}$ 、 $I_{D}$ ），小写表示交流小信号（如 $v_{g s}$ 、 $i_{d}$ ）；
电源：接漏极一方的电源记 $V_{D D}$ ，接源极一方的记 $V_{S S}$ （通常作为 0 V 参考/地）。与某端相连的电阻也用对应下标，如栅极电阻 $R_{G}$ 。

图 17.2：FET 电路中电压与电流的标注

17.3 MOSFET：结构与工作原理

17.3.1 结构

以 n 沟道（n-channel）MOSFET 为例：在一块 p 型衬底（substrate）上做出两个 n 型区域（漏和源），中间由一条细 n 型沟道（channel）相连。沟道上方覆盖绝缘氧化层，再压上金属栅极。衬底常在内部与源极相连，形成三端器件。

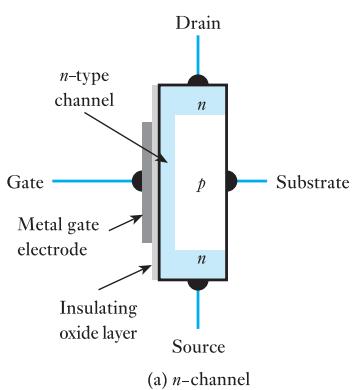

图 17.3：MOSFET 的结构（n 沟道与 p 沟道）

17.3.2 工作原理：沟道的”增强”与”耗尽”

金属栅、绝缘层与半导体沟道构成了一个电容器。在 n 沟道器件上：

栅极加正电压 → 吸引电子到沟道区 → 载流子增多、沟道变厚，称为增强（enhancement）；
栅极加负电压 → 排斥电子 → 沟道变薄，称为耗尽（depletion）。

栅压直接控制沟道的有效厚度，也就是漏-源之间的电阻。

图 17.4：栅极电压对 MOSFET 沟道的影响

Warning

衬底与各 n 区之间是 pn 结，但正常工作时它始终反偏，没有电流流过，所以分析时可以忽略衬底。但这有个前提：别让衬底结被正偏！这是初学者设计电路时容易忽略的约束。

17.3.3 MOSFET 的种类

耗尽-增强 MOSFET（DE MOSFET）：制造时就有沟道，栅压可正可负，既能增强也能耗尽；
增强 MOSFET（enhancement MOSFET）：制造时没有沟道，必须加足够的栅压才能在 p 型材料中”感应”出一条 n 型反型层（inversion layer），只能增强工作。

电路符号上的区别：符号中间的竖线代表沟道——DE MOSFET 画实线（无栅压时沟道也存在），增强型画虚线（有栅压才形成）。衬底（符号中记作 b，即 bulk）上的箭头代表衬底-沟道 pn 结的方向：指向 n 沟道、背离 p 沟道。

17.4 JFET：结栅场效应晶体管

JFET 的沟道同样导电，但控制方式不同：栅极是一个 p 型区域，与 n 沟道形成 pn 结。正常工作时结必须反偏（n 沟道器件栅极加负压），而反偏结周围会形成耗尽层（depletion layer）——一个几乎没有载流子的”绝缘区”。反偏越深，耗尽层越厚，沟道被”挤”得越窄，电阻越大。这就是 JFET 的控制原理。

图 17.6：JFET 的结构（n 沟道与 p 沟道）

图 17.7：负栅偏下 n 沟道 JFET 的耗尽层

Warning

JFET 的栅结绝不允许正偏（否则结上会有电流流过，破坏”栅极不取电流”的特性）。这一点与 MOSFET 不同：MOSFET 的栅压可正可负都没有栅流，JFET 只能用一种极性。这是选器件时最容易踩的坑。

17.5 FET 的特性

17.5.1 输入特性

无论 MOSFET 还是 JFET，输入（栅极）电阻都极高：前者有氧化物绝缘层，后者的栅结反偏，栅极电流几乎为零。这是 FET 最讨人喜欢的特性之一。

17.5.2 输出特性：欧姆区与饱和区

考察 n 沟道 FET， $V_{D S} > 0$ 时有漏极电流 $I_{D}$ 流过沟道。注意一个细节：电流沿沟道流动会产生压降，所以沟道各点相对栅极的电压不同——靠近漏端压差大，靠近源端压差小。于是沟道呈”楔形”：漏端窄、源端宽。

输出特性（也叫漏极特性）分为两个区域：

欧姆区（ohmic region）： $V_{D S}$ 很小时，沟道像一只电阻， $I_{D}$ 与 $V_{D S}$ 近似成正比，等效电阻由 $V_{GS}$ 控制——这就是 FET 可当压控电阻用的原因；
饱和区（saturation region）：当 $V_{D S}$ 增大到漏端沟道几乎被夹断（pinched off，对应的电压叫夹断电压 pinch-off voltage）后，电流不再随 $V_{D S}$ 增加而明显增大，基本恒定，由 $V_{GS}$ 决定。放大器就用这个区。

图 17.10：FET 的输出特性（单一栅压与一族曲线）

不同器件的电压范围不同：

DE MOSFET：栅压可为正、零、负。 $V_{GS} = 0$ 时的漏极电流记 $I_{D S S}$ （漏-源饱和电流）；沟道截止时的栅压叫阈值电压 $V_{T}$ （或栅截止电压 $V_{GS (O F F)}$ ），为负值（图中器件为 −5 V）；
增强 MOSFET：栅压必须为正才能导通， $V_{T}$ 为正（图中器件为 +2 V）。因为它在 $V_{GS} = 0$ 时截止，所以 $I_{D S S}$ 对它没有定义；
JFET：栅压为负， $V_{GS} = 0$ 时的电流为 $I_{D S S}$ ，截止电压叫夹断电压 $V_{P}$ （图中器件为 −7 V）。

欧姆区与饱和区的分界线由夹断轨迹给出：

V_{D S} (at pinch-off) = V_{GS} - V_{T}

白话：当漏源电压恰好比”有效栅压”（ $V_{GS} - V_{T}$ ）大时，器件进入饱和区。

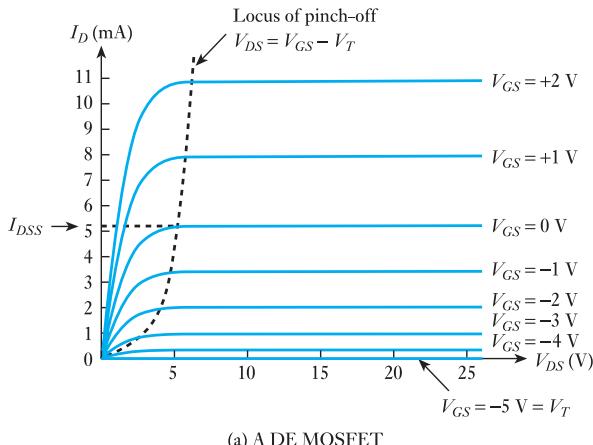

图 17.11：典型 MOSFET 输出特性

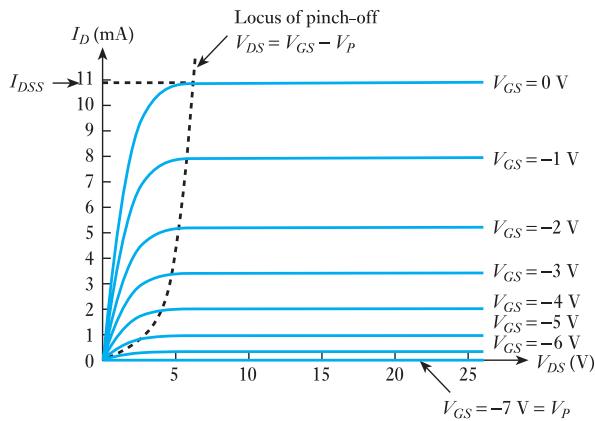

图 17.12：典型 JFET 输出特性

17.5.3 转移特性与平方律公式

转移特性（transfer characteristic）描述输入（栅压 $V_{GS}$ ）与输出（漏流 $I_{D}$ ）的关系。在饱和区内，各种 FET 的转移特性都近似抛物线（平方律，square law）。

JFET 与 DE MOSFET 用 $V_{P}$ （或 $V_{T}$ ）和 $I_{D S S}$ 描述：

I_{D} = I_{D S S} (1 - \frac{V _{GS}}{V _{P}})^{2}

白话：栅压每向截止方向推进一点，电流按”剩余比例的平方”缩小； $V_{GS} = 0$ 时正好是 $I_{D S S}$ ， $V_{GS} = V_{P}$ 时电流为零。

MOSFET（含增强型）的通用形式为：

I_{D} = K (V_{GS} - V_{T})^{2}

其中 $K$ 是由器件物理参数决定的常数。增强型 MOSFET 常用 $V_{T}$ 和某指定栅压下的电流 $I_{D (O N)}$ 来标定。

17.5.4 跨导

转移特性是弯曲的，但如果只在工作点（operating point）附近做小幅变化，可以近似线性。描述这种小信号关系的量是跨导（transconductance，符号 $g_{m}$ ，单位西门子 siemens）——它等于转移特性曲线在工作点处的斜率：

g_{m} = \frac{Δ I _{D}}{Δ V _{GS}}

Warning

最经典的错误：把跨导当成 $I_{D} / V_{GS}$ ！ $g_{m}$ 是曲线的斜率（微分），不是两个总量的比值（除法）。曲线各处斜率不同，所以 $g_{m}$ 随工作点变化。

对 JFET，把平方律公式求导可得：

g_{m} = - \frac{2 I _{D S S}}{V _{P}} (1 - \frac{V _{GS}}{V _{P}}) = - 2 \frac{I _{D S S}}{V _{P}} \times I_{D}

结论： $g_{m}$ 与漏极电流的平方根成正比。想让放大器增益大一点，就把静态电流设大一点。MOSFET 也有类似结论。

17.5.5 小信号等效电路

FET 的小信号等效电路非常简洁：

输入端：电阻近似无穷大，不画输入电阻；
输出端：一个受控电流源 $g_{m} v_{g s}$ （电流向下流入），并联一个小信号漏极电阻 $r_{d}$ （也叫输出斜率电阻，output slope resistance），它由输出特性曲线在饱和区的斜率决定。

图 17.15：FET 的小信号等效电路

Success

记住模型三要素：输入开路、 $g_{m} v_{g s}$ 电流源、 $r_{d}$ 并联。这个模型对所有类型 FET 通用——器件种类的差别只体现在偏置上，不体现在小信号行为上。这是本章最重要的”一通百通”。

17.5.6 高频下的 FET：米勒效应

栅极与沟道之间是电容器结构，栅-漏之间存在电容 $C_{g d}$ ，栅-源之间有 $C_{g s}$ ，漏-衬底之间还有结电容。低频时都可忽略；高频时必须考虑。

麻烦在 $C_{g d}$ ：放大器把漏极电压反相放大后”回馈”到栅-漏电容两端，等效到输入端的电容被放大为 $(A + 1) C_{g d}$ （ $A$ 为漏-栅间电压增益）。这就是米勒效应（Miller effect）。虽然 $C_{g d}$ 与 $C_{g s}$ 量级相同（各约 1 pF），但高频性能主要被 $C_{g d}$ 拖累。

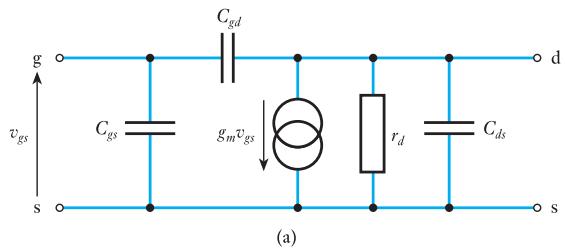

图 17.16：FET 高频小信号等效电路

高频后果：输入阻抗从低频的数百兆欧降到 100 MHz 量级的几十千欧， $g_{m}$ 也下降。这与第 8 章低通 RC 网络的结论一致：总输入电容 $C_{T}$ 与源电阻共同决定了高频截止频率。

17.6 FET 放大器

17.6.1 偏置：给每种 FET 配对的工作点

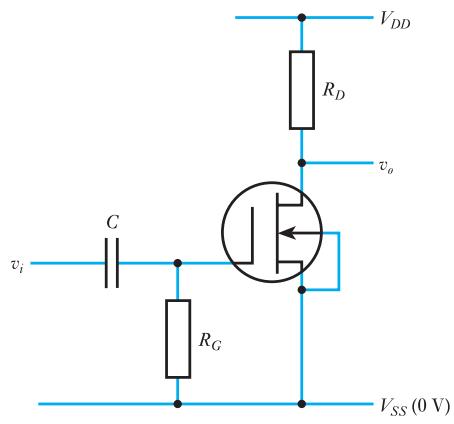

图 17.17：几种简单的 FET 放大器

DE MOSFET：工作点通常设在 $V_{GS} = 0$ ，只需一个栅极接地电阻 $R_{G}$ ，输入信号经耦合电容（coupling capacitor，也叫隔直电容 blocking capacitor）送入；
增强 MOSFET：栅极需正偏，用两个电阻分压从 $V_{D D}$ 取偏置；
JFET：栅极需负偏。若没有负电源，常用自偏置（automatic bias）：栅极接地，源极经电阻 $R_{S}$ 接 $V_{S S}$ ，源电流在 $R_{S}$ 上的压降使源极高于地，等效于栅极相对源极为负。缺点是 $R_{S}$ 同时会降低小信号增益；
通用电路：用独立的栅电源 $V_{GG}$ ，可适配任意 n 沟道 FET，便于统一讨论。

这几种电路输入输出共用源极，都叫共源放大器（common-source amplifier）。无信号时电路处于静态（quiescent state），对应的漏流与输出电压分别叫静态漏流与静态输出电压。栅压升高 → 电流增大 → $R_{D}$ 上压降增大 → 输出变低，所以共源放大器是反相放大器。

17.6.2 放大器的等效电路与增益

画小信号等效电路的关键一步：电源轨对交流信号而言等效相连（电源上没有波动电压）。于是 $r_{d}$ 与 $R_{D}$ 并联， $R_{G}$ 接到公共地。忽略耦合电容的影响后：

\frac{v _{o}}{v _{i}} = - g_{m} (r_{d} // R_{D}) = - g_{m} \frac{r _{d} R _{D}}{r _{d} + R _{D}}

白话：增益 = 跨导 ×（ $r_{d}$ 与 $R_{D}$ 的并联）。负号表示输出反相。

输入电阻就是 $R_{G}$ （FET 本身输入电阻极高，想设多高都行）；输出电阻是 $r_{d} // R_{D}$ 。实际中 $r_{d}$ （典型 50–100 kΩ）通常远大于 $R_{D}$ ，可以忽略，于是得到三个极简公式：

r_{i} \approx R_{G}, r_{o} \approx R_{D}, \frac{v _{o}}{v _{i}} \approx - g_{m} R_{D}

算例（对应原书例 17.1）： $g_{m} = 2$ mS， $r_{d} = 100$ kΩ， $R_{D} = 2$ kΩ， $R_{G} = 1$ MΩ，耦合电容 1 μF：

增益 $= - 2 \times 1 0^{- 3} \times (100 k // 2 k) \approx - 3.9$ （反相放大器）；
$r_{i} = 1$ MΩ； $r_{o} \approx 2.0$ kΩ；
由耦合电容决定的低频截止频率 $f_{c} = \frac{1}{2 π C R _{G}} \approx 0.16$ Hz。

17.6.3 用负载线设计静态工作点

静态电流 $I_{D (q u i esce n t)}$ 决定静态输出电压 $V_{o (q u i esce n t)} = V_{D D} - I_{D (q u i esce n t)} R_{D}$ 。但 FET 在饱和区的特性是曲线，无法用欧姆定律直接算。解决办法是负载线（load line）：

FET 端：给定 $V_{GS}$ ，从输出特性曲线读出 $I_{D}$ 与 $V_{D S}$ 的关系；
$R_{D}$ 端： $V_{D S} = V_{D D} - I_{D} R_{D}$ ，是一条斜率为 $- 1/ R_{D}$ 的直线，两端点为 $(I_{D} = 0, V_{D S} = V_{D D})$ 与 $(I_{D} = V_{D D} / R_{D}, V_{D S} = 0)$ 。

两条线画在同一张图上，交点就是同时满足两者的工作点。输入信号使电路沿负载线在工作点两侧摆动；信号太大就会闯进欧姆区或顶到电源轨，产生失真。

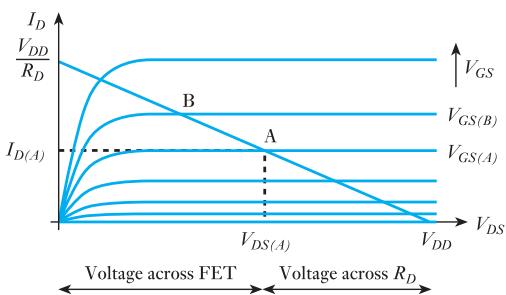

图 17.20：简单 FET 放大器的负载线

设计流程：先选工作点（为获得最大不失真摆幅，通常放在饱和区中点附近），过工作点与 $V_{D D}$ 点画负载线，其斜率给出 $R_{D}$ 的阻值，工作点对应的 $V_{GS}$ 给出栅偏置电路。

17.6.4 禁区：器件不许去的地方

输出特性上有四个”禁区”（forbidden regions）：

欧姆区：漏流被漏压支配，不适合做线性放大；
最大电流区：超过最大允许漏流会损坏器件（JFET 还受栅结不许正偏的限制）；
击穿区：超过击穿电压会永久损坏；
功耗超限区：功耗 $P = I_{D} \times V_{D S}$ ，受结温限制，边界是一条双曲线。

Success

选工作点口诀：“安全区内、饱和区中、摆幅最大居中取”——先排除四个禁区，再在饱和区内把工作点放在电源电压与饱和区下沿的中点，正负摆幅的余量最大。

17.6.5 器件参数的分散性

同型号 FET 的特性差别很大（例如 JFET 的 $I_{D S S}$ 和 $V_{P}$ 可能相差数倍）。设计者看不到具体那颗管子的曲线，只能按最坏情况选择偏置，导致静态漏流严重不确定。

解决方案：负反馈。自偏置电路（源极电阻 $R_{S}$ ）正是如此——电流增大 → $R_{S}$ 压降增大 → $V_{GS}$ 变负 → 电流被拉回来。用自偏置后，不同器件的工作点收敛在一个小范围内，静态电流稳定得多。

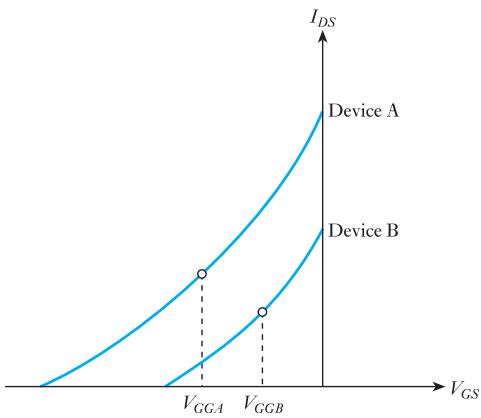

图 17.23：JFET 转移特性的典型分散范围

设计算例（原书例 17.3）：2N5486 JFET， $V_{P} = - 6$ V， $I_{D S S} = 8$ mA，电源 15 V， $R_{D} = 2.5$ kΩ，要求静态输出 10 V：

$R_{D}$ 上需要压降 $V_{R} = 15 - 10 = 5$ V，故 $I_{D (q u i esce n t)} = 5/2.5 k = 2$ mA；
由平方律公式反解 $V_{GS} = V_{P} (1 - I_{D} / I_{D S S}) = - 6 (1 - 2/8) = - 3$ V；
栅接地，需要 $R_{S}$ 上产生 +3 V： $R_{S} = 3 V /2 mA = 1.5$ kΩ；
$R_{G}$ 不关键（470 kΩ 即可），只为把栅偏到 0 V 并提供高输入电阻。

Success

自偏置设计三步曲：“先算电流、再解栅压、后定 $R_{S}$ “——由目标输出电压算静态电流，由平方律公式解出所需 $V_{GS}$ ，再把栅压差落到 $R_{S}$ 上。

17.6.6 负反馈放大器：增益由电阻决定

在增强 MOSFET 电路中保留源极电阻 $R_{S}$ （不加旁路电容），小信号增益变为：

\frac{v _{o}}{v _{i}} \approx - \frac{R _{D}}{R _{S}}

推导思路： $v_{s}$ 通过负反馈”跟随” $v_{g}$ （当 $R_{S} g_{m} ≫ 1$ ），漏流 $i_{d} \approx v_{s} / R_{S}$ ，输出 $v_{o} = - i_{d} R_{D}$ 。

这个结果的意义重大：增益由两只电阻的比值决定，而电阻远比晶体管参数稳定。负反馈牺牲了增益，换来了稳定。更精确的表达式为：

\frac{v _{o}}{v _{i}} \approx - \frac{g _{m} R _{D}}{1 + g _{m} R _{S} + \frac{R _{D} + R _{S}}{r _{d}}} r_{d} 大、 g_{m} R_{S} ≫ 1 - \frac{R _{D}}{R _{S}}

17.6.7 旁路电容：偏置要反馈，增益不要反馈

既要自偏置的稳定，又不想要增益损失？在 $R_{S}$ 两端并联一个旁路电容（decoupling / bypass capacitor） $C_{S}$ ：对直流它不起作用（偏置稳定保留），对交流它相当于短路（把源极”钉”到地，反馈消失），于是小信号增益回到 $- g_{m} R_{D}$ ，增益大幅提高。

旁路电容取值由低频截止频率决定：

f_{o} \approx \frac{1}{2 π R C _{S}}, R \approx \frac{1}{g _{m}}

注意： $C_{S}$ 看到的等效电阻不是 $R_{S}$ ，而是约 $1/ g_{m}$ （从 FET 源极”看进去”的电阻，通常只有几十到几百欧）。所以要好的低频响应， $C_{S}$ 必须取很大。电路中每个电容都贡献一个低频截止，实际设计通常让其中一个起主导作用，其余取值大到可忽略。

Warning

别忘了耦合电容 $C$ 本身也带来一个低频截止 $f_{c} = 1/ (2 π r_{i} C)$ ，与 $C_{S}$ 的截止叠加。放大器的总低频截止是所有电容贡献中最高的那个，而不是随便算一个就行。

17.6.8 源极跟随器

把输出从源极取出、漏极直接接电源，就得到共漏放大器，俗称源极跟随器（source follower）：

增益： $v_{s} = \frac{R _{S} g _{m}}{1 + R _{S} g _{m}} v_{g} \approx 1$ ，输出跟随输入，不反相；
输入电阻：仍由 $R_{G}$ （或分压电阻并联）决定，很高；
输出电阻： $r_{o} \approx 1/ g_{m}$ ，几十到几百欧。

r_{i} \approx R_{G} (或 R_{1} // R_{2}), r_{o} \approx \frac{1}{g _{m}}, \frac{v _{o}}{v _{i}} \approx 1

源极跟随器不做电压放大，而是当单位增益缓冲器（unity gain buffer）用：高输入阻抗接信号源，低输出阻抗带负载。它的输出电阻比双极晶体管的射极跟随器略高，但输入电阻高得多。

17.6.9 差分放大器：长尾对

两只匹配的 FET 共用一个源极电阻 $R_{S}$ ，构成长尾对（long-tailed pair）——运放输入级的经典结构。

分析技巧：假设 $R_{S}$ 上只有恒定电流（即把 $R_{S}$ 当恒流源），可推出两输出大小相等、方向相反：

v_{3} = - v_{4} = (v_{1} - v_{2}) \frac{- g _{m}}{2 ( \frac{1}{r _{d}} + \frac{1}{R _{D}} )}

差分电压增益（当 $r_{d} ≫ R_{D}$ 时）：

\frac{v _{o}}{v _{i}} = \frac{v _{3} - v _{4}}{v _{1} - v _{2}} \approx - g_{m} R_{D}

与单管共源放大器完全一样！更重要的是：输出只取决于两输入之差，对共模（common-mode）信号完全不响应。实际中 $R_{S}$ 上的电流会有波动，共模抑制比（CMRR, common-mode rejection ratio）近似为：

CMRR \approx g_{m} R_{S}

$R_{S}$ 越大 CMRR 越高，但太大又会破坏直流偏置——所以高要求场合用恒流源代替 $R_{S}$ ，CMRR 可超过 100 dB。集成电路中两只管子在同一芯片上匹配好、温度一致，比分立元件效果好得多。

17.7 FET 的其他应用

17.7.1 恒流源

饱和区内 $I_{D}$ 只由 $V_{GS}$ 决定、几乎与 $V_{D S}$ 无关——这正是恒流源的特性。常见做法：

栅源短接（JFET 或 DE MOSFET）： $V_{GS} = 0$ ，输出 $I_{D S S}$ （商用”恒流二极管”就是这么做的）；
自偏置：调整 $R_{S}$ 设定所需电流；
电流镜（current mirror）：两只匹配 MOSFET 栅源互连，参考电流流过 T1，T2 便”复制”出相同电流；再并联更多管子可给多处供电。集成电路中器件匹配好，电流镜用得极多。

17.7.2 压控电阻（VCR）

欧姆区的 FET 是一只栅压控制的电阻，阻值范围从几十欧到数吉欧。典型应用是压控衰减器：FET 与固定电阻组成分压器放进放大器的反馈回路，用输出信号幅度控制 FET 阻值——输出越大，反馈越深，增益被自动压低，从而稳定输出幅度（自动增益控制，如收音机的音量稳定）。注意：为避免失真，输入信号须限制在几十毫伏以内。

17.7.3 模拟开关

FET 的导通电阻（on resistance）可低到几十欧以下，截止电阻（off resistance）高到可视为开路——近乎理想开关。串联接法（信号直通）与并联接法（分流到地）都可以；并联接法要求串接电阻 $R$ 满足 $R_{O N} ≪ R ≪ R_{O F F}$ 。JFET 串联开关要用一个二极管+电阻的小电路自动保证栅结不被正偏。

17.7.4 逻辑开关与 CMOS

用增强 MOSFET 加漏极电阻即可做逻辑反相器：输入高电平 → 管子导通 → 输出被拉低；输入低 → 管子截止 → 输出被拉高。集成电路中电阻占面积，故用第二只 MOSFET 做有源负载（active load）代替 $R_{D}$ （NMOS 电路）。

但 NMOS/PMOS 反相器有个矛盾：输出高时要求 $R_{D}$ 小（降低输出电阻），输出低时又要求 $R_{D}$ 大（省电）。CMOS（complementary MOS，互补 MOS）一举解决：一只 p 沟道管（T1）拉高输出，一只 n 沟道管（T2）拉低输出。任何状态下总是一管导通、一管截止，静态功耗几乎为零，输出电阻都很低——功耗只在翻转瞬间（两管同时微导通）产生。CMOS 是当今数字电路的主流。

Success

CMOS 省电的根源：“一开一关、静态无流、动态才耗”。记住这句，就明白为什么全世界芯片都用它。

17.8 应用实例

运放的 FET 输入缓冲：在双极运放前加一对 FET 长尾对，可获得极高的输入电阻，CMRR 可超 120 dB；
带复位的积分器：在积分电容上并联一只 FET 作复位开关，栅信号控制电容充放电；配合电平检测产生复位脉冲即可生成锯齿波；
采样保持门（sample and hold）：电容 + 开关。开关闭合时电容充电到输入值，断开时保持。实用电路前后加运放缓冲（前缓冲提供低输出电阻快速充电，后缓冲用 FET 输入运放避免泄放电容），开关用 FET 实现。

自测

自测五题（点击展开答案）

n 沟道增强 MOSFET 与 n 沟道 JFET 的栅偏压极性各是什么要求？为什么？ 增强 MOSFET 栅压须为正（超过阈值 $V_{T} > 0$ ）才能感应出反型层沟道， $V_{GS} = 0$ 时截止。JFET 栅压须为负（但不能负于夹断电压 $V_{P}$ ），因为栅结必须反偏；正偏会使栅结导通流过电流。

跨导 $g_{m}$ 的定义是什么？它等于 $I_{D} / V_{GS}$ 吗？ $g_{m} = Δ I_{D} /Δ V_{GS}$ ，即转移特性曲线在工作点处的斜率，单位西门子。不等于 $I_{D} / V_{GS}$ ——那是曲线上的点与原点连线的斜率，不是切线斜率； $g_{m}$ 随工作点变化，与静态电流的平方根成正比。

为什么源极跟随器的输出电阻约为 $1/ g_{m}$ ？它适合什么用途？ 令输入 $v_{g} = 0$ 时， $i_{d} = - g_{m} v_{s}$ ，源电流 $i_{s} = - i_{d} = g_{m} v_{s}$ ，故 $r_{o} = v_{s} / i_{s} = 1/ g_{m}$ 。它适合做单位增益缓冲器：高输入电阻接收信号、低输出电阻驱动负载。

自偏置电路中 $R_{S}$ 为什么能稳定静态电流？加了旁路电容 $C_{S}$ 之后呢？ 电流增大 → $R_{S}$ 压降增大 → $V_{GS}$ 变负 → 电流回落，这是直流负反馈。 $C_{S}$ 对直流开路，所以偏置稳定作用保留；对交流短路，小信号负反馈消失，增益从 $- R_{D} / R_{S}$ 恢复到约 $- g_{m} R_{D}$ 。

CMOS 反相器为什么静态功耗几乎为零，而 NMOS 反相器不行？ CMOS 中 p、n 两管互补：任一输入状态下总有一管完全截止，电源到地没有直流通路（只有负载的微小电流）。NMOS 反相器输出低时导通管要靠 $R_{D}$ （或有源负载）承受全部电源压降，持续流过大电流，功耗高；且 $R_{D}$ 的大小在低输出电阻与低功耗之间不可兼得。
