上一章结尾留下一个”未解之谜”:有源器件(晶体管、运放)增益大却漂移严重。本章给出解药——负反馈(negative feedback)。先从日常的开环/闭环控制讲起,建立 这一反馈系统的核心公式,再看清负反馈付出的代价与换来的一切。

14.1 引言:控制是什么

控制(control)是大量工程系统的基本功能:确保某项操作正确完成,与调节(regulation)、指令(command)等概念相关。控制系统的目标通常是决定一个或多个物理量的取值或状态——比如压力调节器控制容器内的压力,气候控制系统决定室内的温度和湿度。控制系统通过执行器影响这些物理量,因此可以把”被控物理量”当作系统的输出;输入则决定输出应达到的值。

14.2 开环与闭环控制

用”给房间供暖”对比两种基本控制方式:

方法一(开环):把加热器的输出功率旋钮拧到某个挡位,希望室温正好合适。挡位太低达不到目标,太高会过热;即便选得合适,室外温度、通风情况一变,室温就跑偏了。

方法二(闭环):用带温度控制器的加热器。用户设定目标温度,控制器比较目标温度与实际温度,用二者的差决定加热输出,从而维持室温恒定——即使外部条件变化也不受影响。注意两种方法输入的含义完全不同:前者输入的是”热量”,后者输入的是”目标温度”。

图 14.1 用框图表示这两种策略:用户(user)有一个目标(goal),输出(output)是实际结果,前向通路(forward path)是把输入变成输出的部分。

图 14.1(a):开环控制系统——用户凭对系统的了解选输入

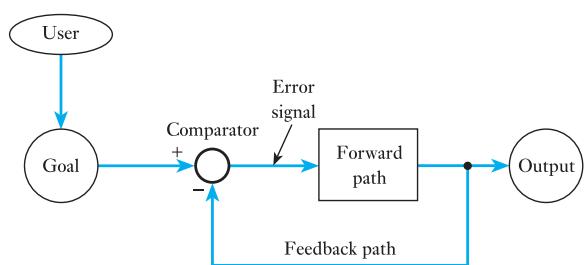

图 14.1(b):闭环控制系统——反馈通路把输出送回来与目标比较

开环系统靠标定(calibration)建立输入输出关系,一旦系统特性或环境变化就失效。闭环系统增加一条反馈通路(feedback path),把输出信息回送,与目标相减得到误差信号(error signal):输出偏低产生正误差使输出增大,偏高产生负误差使输出减小——系统自动把输出”拉”向目标,自动补偿系统或环境的变化

几乎所有自动控制都基于闭环系统,自然界也不例外(图 14.2):

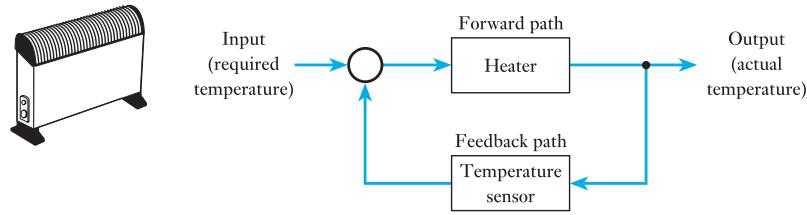

图 14.2(a):室温控制——温度传感器构成反馈通路

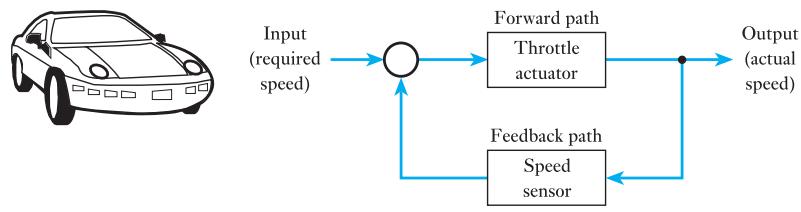

图 14.2(b):汽车巡航控制——节气门执行器 + 车速传感器

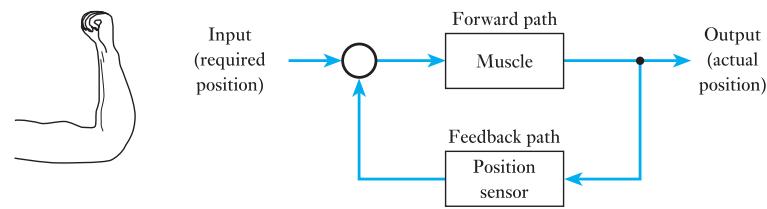

图 14.2(c):人体手臂位置控制——肌肉是执行器,肢体内有位置感受器

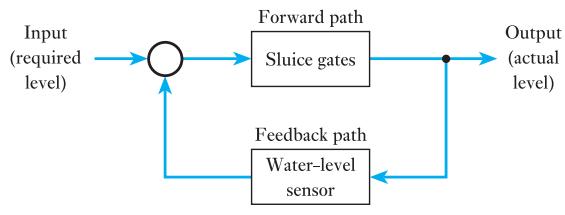

图 14.2(d):大坝水位控制——水位测量值与目标值之差决定闸门放水量

这些例子里,反馈都让系统工作基本不受前向通路特性和外界环境变化的影响。再体会几个细节:

  • 室温控制常用**数字(开关式)**方式实现:温度低于设定值就开加热、高于就关,结构极简;也可以用模拟方式连续调节加热量。
  • 巡航控制中前向通路是”节气门执行器 + 发动机”,反馈通路是车速传感器;上坡下坡、载荷变化都被自动补偿。
  • 人体是闭环控制的集大成者:体温、血糖、四肢位置全都靠感受器—比较—调节的回路维持。

上一章说过电子放大器恰恰饱受特性漂移之苦——这正是反馈大显身手的地方。

框图里的几个角色名词值得现在就固定下来,后文反复出现:

术语含义
用户(user)使用系统的人,持有目标
目标(goal)期望达到的结果,即系统的输入
输出(output)系统实际产生的结果
前向通路(forward path)把输入变成输出的部分,含执行器与被控对象
反馈通路(feedback path)检测输出并送回比较的传感器及处理电路
误差信号(error signal)目标减去输出之差,驱动系统纠偏

14.3 反馈系统的分析与传递函数

为了定量分析反馈系统,图 14.3 给出一般化的反馈系统框图。输入 、输出 可以是力、位置、速度等物理量,也可以是电压、电流等电量。前向通路中包含被控对象(plant,通常译作”装置”),也可能包含便于控制的控制器(controller);二者合起来的输入输出关系用传递函数(transfer function) 表示。反馈通路代表检测输出的传感器及其信号处理,传递函数记为

图 14.3:一般化的反馈系统框图

控制工程主要研究这类系统的分析与控制器设计。物理装置往往有频率依赖、非线性、时间延迟等复杂特性,分析相当繁琐;幸运的是,电子系统中最常遇到的反馈系统要简单得多——前向通路与反馈通路都可以当作简单增益(图 14.4,前向增益 、反馈增益 )。

图 14.4:增益形式的反馈系统

推导闭环增益:前向通路增益为 、输出为 ,则其输入必为 ;反馈通路输出为 ;而前向通路的输入又等于输入 减去反馈信号 ,故

整理得:

白话解释:闭环增益 (也叫传递函数)不等于前向增益 本身,而要除以 叫开环增益(open-loop gain,断开反馈时的增益), 叫闭环增益(closed-loop gain,接上反馈后的增益)。系统的整体特性取决于 ,更直接地说取决于环路增益

14.3.1 若 AB 为负:正反馈

一正一负, 为负。当 ,反馈使增益增大——这叫正反馈(positive feedback)。特例 时:

增益无穷大的电路应用有限,但正是振荡器(oscillator)的原理(第 22 章详述)。

14.3.2 若 AB 为正:负反馈

同号时 为正,,故 ——反馈使增益降低,这就是负反馈。若 不仅为正而且远大于 1,则:

这是极其重要的结论:总增益与前向增益 无关,完全由反馈通路 决定。而有源器件增益漂移、无源元件(电阻电容)却可以做到精密稳定——负反馈正是用后者”锁死”前者增益的钥匙。

14.3.3 记号说明

有些教材把框图中的减法器画成加法器,推出 ,此时正负反馈对应相反的符号约定。本书统一采用减法器形式,因为它与后面要分析的真实电路对应得更直接。

Warning

判断正负反馈只看环路增益 的符号(以”反馈信号从输入中减去”为约定): 是负反馈, 是正反馈。换到”加法器”记号的教材里符号约定相反,切勿死记正负号而不看框图结构。

14.4 用负反馈构建稳定增益的放大器

先回顾为什么这个问题非解决不可。有源器件(晶体管、集成放大器)的增益不但巨大而且千差万别:同一型号的器件个体间差异巨大,同一个器件还会随温度和时间漂移。而电阻电容等无源元件可以做得非常精密、非常稳定。负反馈的核心思想就是:让不稳定的部分拼命干活,让稳定的部分说了算

例 14.1:用高增益有源放大器设计一个稳定增益为 100 的放大,考察有源放大器增益在 100 000~200 000 间变化时总增益的波动。

由式 (14.2),选

  • 时:
  • 时:

有源放大器增益变了 100%,总增益只变了 0.05%!

图 例14.1 框图:高增益放大器 + 反馈网络

要让反馈通路本身稳定,必须只用无源元件构造。因为 ,要 就要求 ,即反馈通路可以是一个无源衰减器(attenuator)。要 ,用 99:1 的分压器即可(图 14.5):

图 14.5:增益为 1/100 的无源衰减器(分压比 99:1)

剩下的问题是实现框图中的减法器。第 13 章讲过,运放本质上是差分放大器——放大两输入之差,可以看作”自带减法器的放大器”。于是运放可以同时扮演前向放大器 和减法器两个角色(图 14.6、14.7):反馈分压器接反相输入,输入信号接同相输入。

图 14.6:增益为 100 的放大器框图

图 14.7:用运放实现的增益 100 放大器

Success

负反馈设计放大器的口诀:有源器件管放大(A),无源网络定精度(B),总增益 = 1/B。反馈网络必须用精密稳定的无源元件搭建。

例 14.2:陷阱演示——把闭环增益设为 10 000,即

  • 时:
  • 时:

总增益远离 10 000,且随 波动剧烈。为什么?因为此时 只有 10~20,不满足”远大于 1”。

图 例14.2 框图:闭环增益太高导致 AB 不够大

结论:负反馈的稳定作用生效的前提是

开环增益必须远大于闭环增益。运放开环增益 ,所以它做闭环增益 100 的放大器绰绰有余,做 10 000 的就力不从心了。

Warning

“总增益 = 1/B”不是无条件的,它要求 。闭环增益设定得越接近开环增益,增益稳定性越差(例 14.2 中波动达 ±5%)。判断能否用 ,先比一比 差几个数量级。

14.5 负反馈的效果

负反馈以牺牲增益为代价,换回一整套优良特性。逐项来看(增益、带宽、阻抗、失真、噪声的改善因子都是 ):

14.5.1 增益

反馈使增益按因子 降低(式 14.1)。

14.5.2 频率响应与带宽

所有放大器高频(常还有低频)增益下降,但只要开环增益仍远大于闭环增益,闭环增益就不受影响。因此闭环增益能在宽得多的频段保持平坦——负反馈展宽带宽(图 14.8)。许多情况下带宽扩展恰好也是 倍,于是:

这个乘积叫增益带宽积(gain–bandwidth product)。增益是现代电路中”便宜”的东西,用增益换带宽通常很划算。

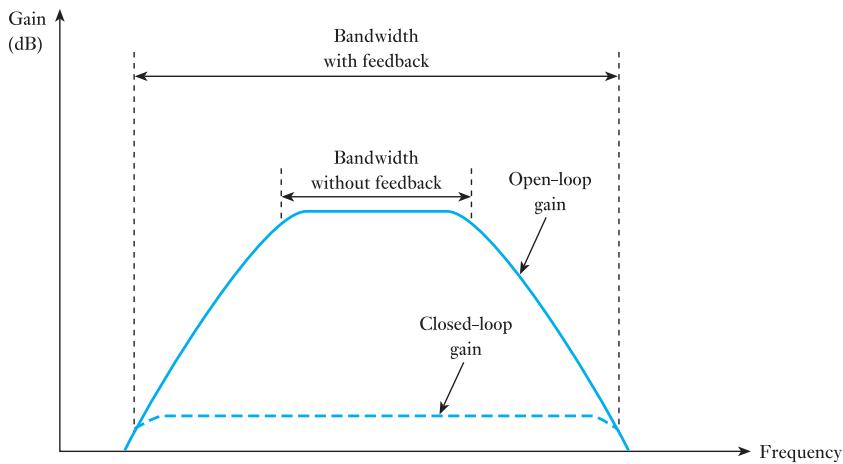

图 14.8:负反馈对频率响应的影响——增益降低,带宽加宽

14.5.3 输入电阻与输出电阻

负反馈倾向于保持输出恒定,正如巡航控制上坡下坡都稳速。具体是增是减,取决于反馈的取样方式与施加方式:

  • 反馈取样输出电压 → 稳住电压 → 降低输出电阻;
  • 反馈取样输出电流 → 稳住电流 → 提高输出电阻;
  • 反馈信号以电压形式与输入相减 → 提高输入电阻(更适合电压放大);
  • 反馈信号以电流形式与输入相减 → 降低输入电阻(更适合电流放大)。

以图 14.7 电路为例:反馈取自输出电压(分压器),故输出电阻降低;反馈电压加到反相输入与输入电压相减,故输入电阻升高——整个电路的输入电阻比运放本身高得多,输出电阻低得多。定量上,增大或减小的因子同样都是

14.5.4 失真

许多失真源于增益随信号幅度变化(非线性)。负反馈稳定了增益,也就减小了失真,改善因子仍是

14.5.5 噪声

放大器自身产生的噪声同样被反馈压低 倍。但注意:只对放大器内部产生的噪声有效——已混入输入信号的外部噪声会与信号一样被放大,无法分辨。噪声详见第 21 章。

14.5.6 稳定性

式 (14.1) 中只要 ,反馈就降低增益。但实际放大器有相移,某些频率上 可能小于 1,反馈变成正反馈,电路可能振荡失稳——第 22 章专门讨论。

14.6 负反馈小结

先用一张”代价—收益”表总览负反馈的各项效果(改善因子统一为 ):

特性负反馈的效果
增益降低 倍(唯一代价)
增益稳定性对开环增益漂移不敏感,由反馈网络决定
带宽展宽约 倍,增益带宽积近似不变
输入/输出电阻按取样与施加方式增大或减小
失真非线性失真减小
噪声放大器自身噪声减小 倍(外部输入噪声无效)
稳定性某些频率上可能失稳振荡(第 22 章)

所有负反馈系统的共同性质:

  • 前向通路或环境变化时,倾向于维持输出恒定;
  • 前向增益必须比无反馈时所需的更大(“以多换稳”);
  • 系统整体特性由反馈通路决定。

用于电子放大器时,负反馈的好处:

  • 增益稳定,不随有源器件开环增益漂移;
  • 带宽加宽;
  • 可按需增大或减小输入、输出电阻;
  • 减小放大器非线性造成的失真;
  • 减小放大器自身噪声的影响。

代价只有一个:增益按 倍下降。现代有源器件增益高又便宜,这笔交易几乎总是值得的——但要警惕第 22 章将讨论的稳定性问题。

Success

一句话记住负反馈:降增益、换稳定;一个因子(1+AB)管五件事——增益、带宽、阻抗、失真、噪声,统统按 改善(增益是降低,其余是改善)。
