📘 第 9 章：计数器

学习导航

本章主线是“触发器如何按时钟计数”。建议按顺序学习：异步（纹波）计数器 → 同步计数器 → 加/减计数器 → 自定义状态机 → 级联与分频 → 状态译码 → 数字系统应用 → 故障排查。记住：模数（modulus）是实际循环状态数，级数为 n 的二进制计数器最大模数是 2^n。

一、先建立直觉：计数器就是按规则走状态

计数器由触发器和组合逻辑组成，每来一个有效时钟边沿，输出状态按预定序列前进。若输出只由当前状态决定，是 Moore 型状态机；若输出还取决于外部输入，是 Mealy 型状态机。

• 异步计数器：只有第一级接外部时钟，后一级由前一级输出触发，变化像波纹一样传播，因此又叫 ripple counter。
• 同步计数器：所有触发器共用同一时钟，组合逻辑决定哪些级在该边沿翻转，速度更高。
• 模数：计数器循环一次包含的不同状态数。n 个触发器最多有 2^n 个状态；少于此值称截断序列。
• 终端计数（TC）：一个周期中的最后状态；回收（recycle）：从终端状态回到初始状态。

核心公式

级联计数器的总模数等于各级模数之积：M_total=M_1×M_2×…；作为分频器时，f_out=f_in/M_total。

二、异步计数器（纹波计数器）

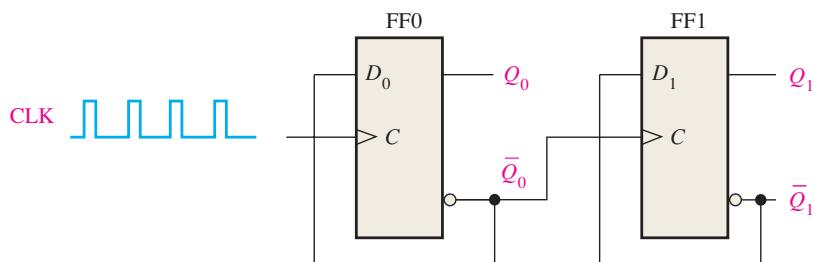

2.1 两位异步二进制计数器

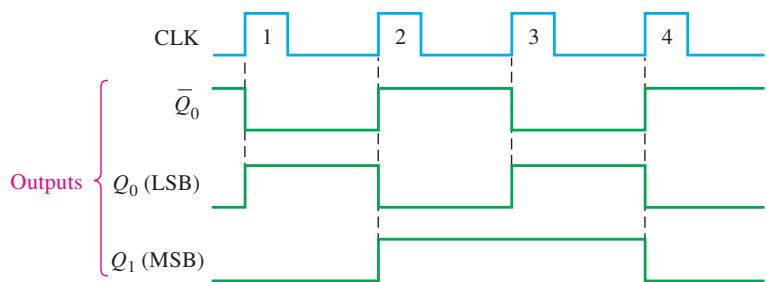

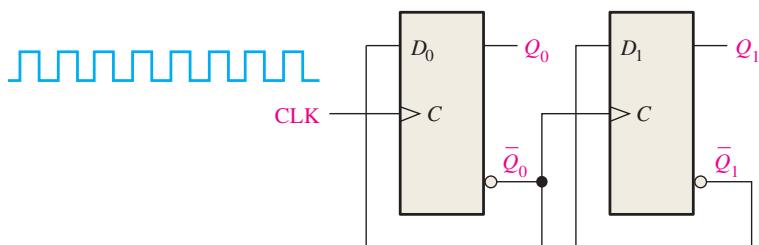

两级触发器均置为 T（或 J=K=1）翻转模式。外部 CLK 只进入最低位 FF0，FF1 的时钟接 \overline{Q_0}。初态为 Q_1Q_0=00 时，四个时钟后的状态为：

时钟	Q₁Q₀	十进制
初始	00	0
1	01	1
2	10	2
3	11	3
4（回收）	00	0

FF0 每个正边沿翻转；当 Q₀ 从 1 变 0 时，\overline{Q_0} 上升沿触发 FF1。两级并非同时变化，所以是异步。

2.2 三位计数与传播延迟

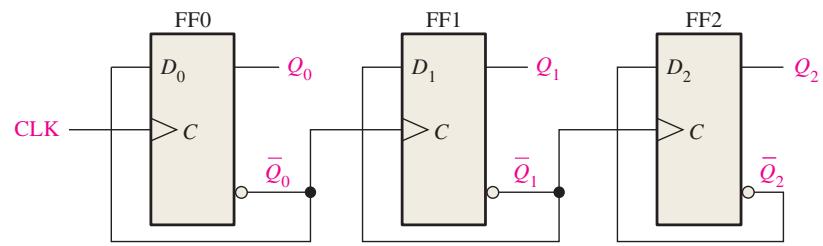

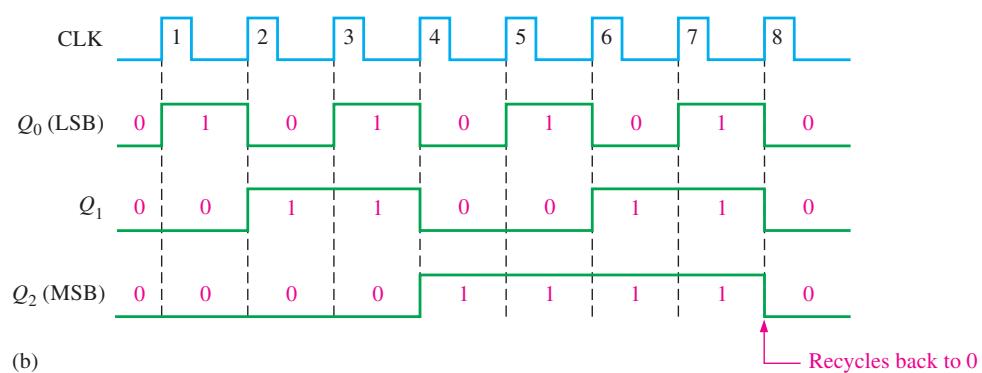

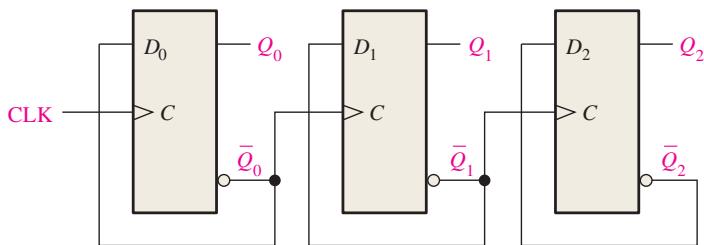

三位异步计数器依次经过 000,001,010,011,100,101,110,111，第 8 拍回到 000，模数为 8。

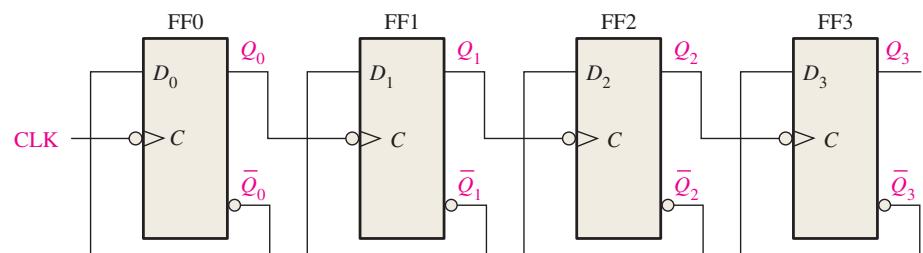

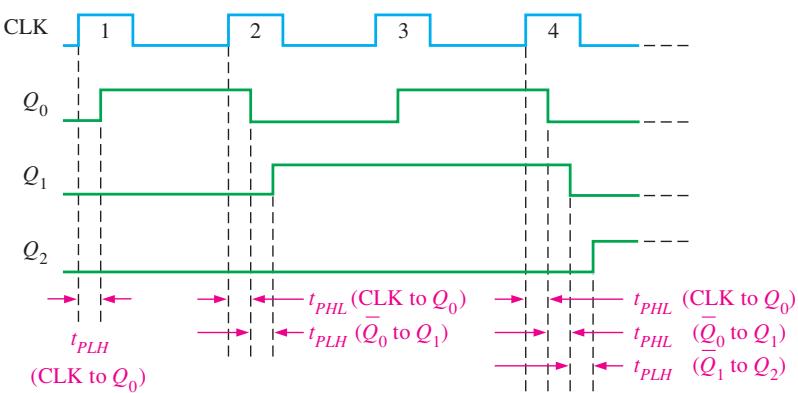

输入时钟的影响要经过 FF0、FF1 才到 FF2；每一级都有传播延迟 t_p，最坏总延迟约为 n·t_p。若总延迟不小于时钟周期，下一拍到来时计数器可能仍未稳定。

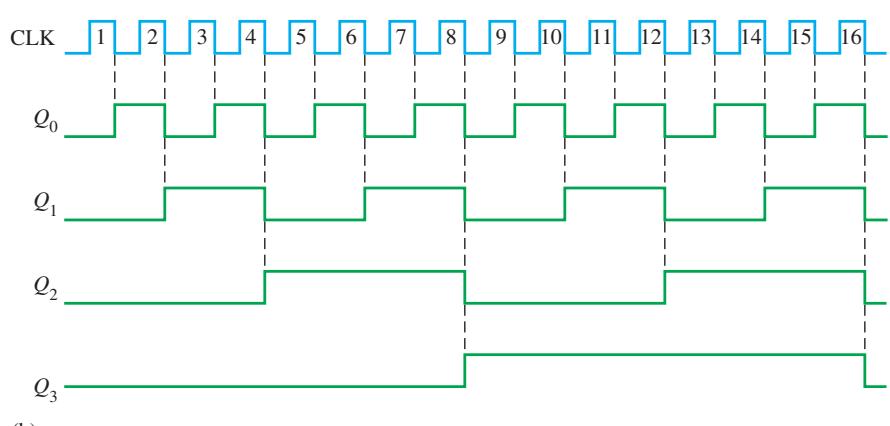

算例 9-1：4 位异步计数器每级传播延迟 10 ns。时钟边沿到 Q₃ 的最坏延迟需经过 4 级：

t_p(total)=4×10 ns=40 ns

f_max≈1/40 ns=25 MHz

实际工作频率应低于该上限，以留出稳定时间。

2.3 截断计数与异步十进制计数器

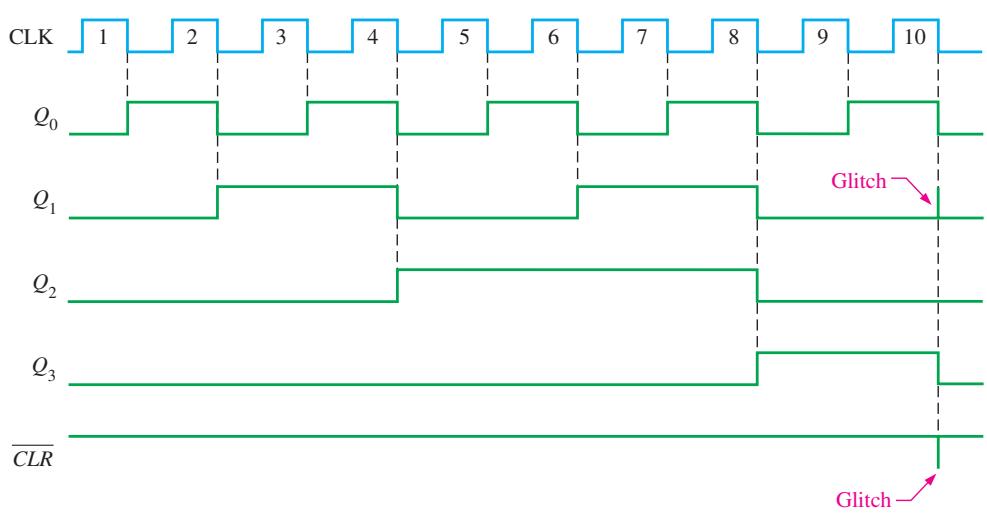

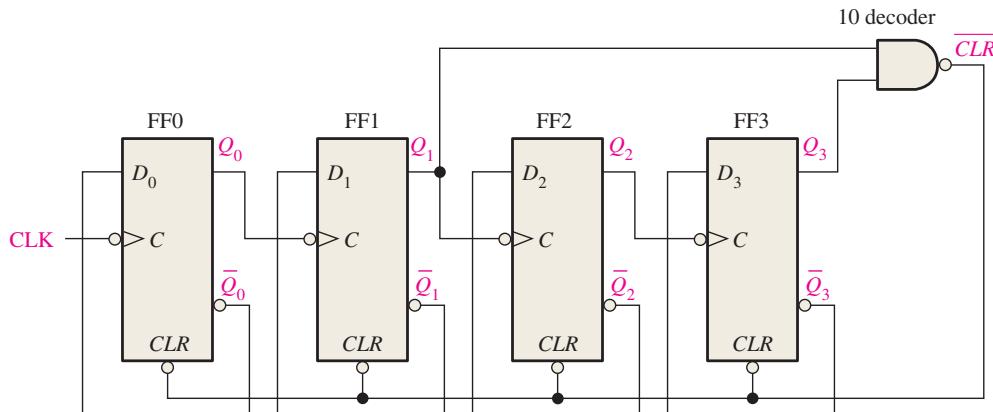

四位计数器最大有 16 个状态。若只需要 0～9（BCD），就在状态 10（1010）出现时清零。只把 Q₁、Q₃ 接到 NAND 门也能识别 10，因为 0～9 中没有其他状态同时满足这两位为 1，这叫部分译码。异步清零会让 1010 短暂出现，因此可能在输出和 CLR 线上看到几纳秒的毛刺。

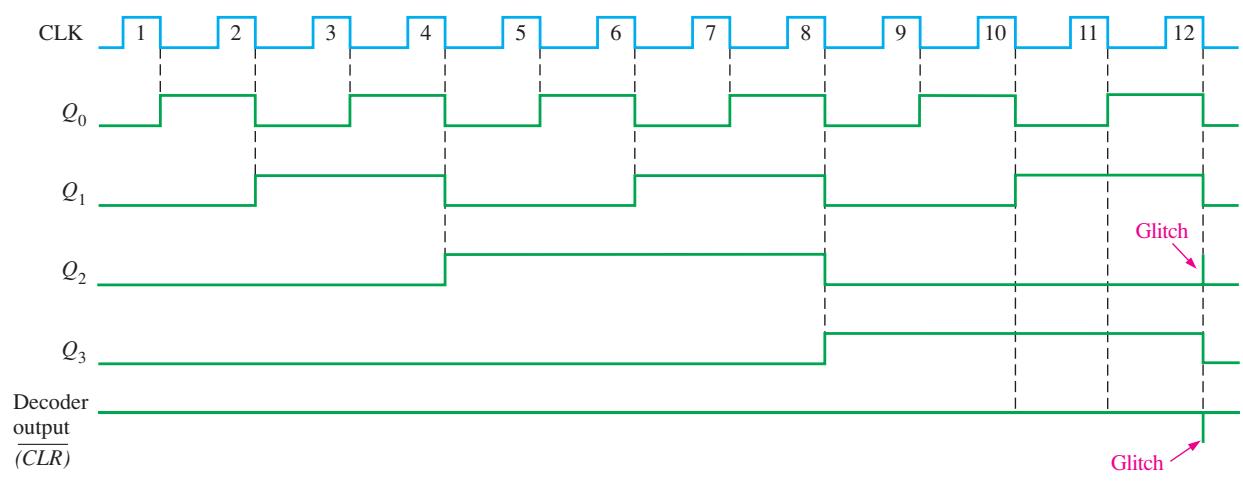

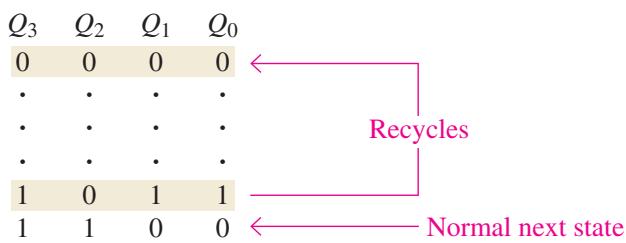

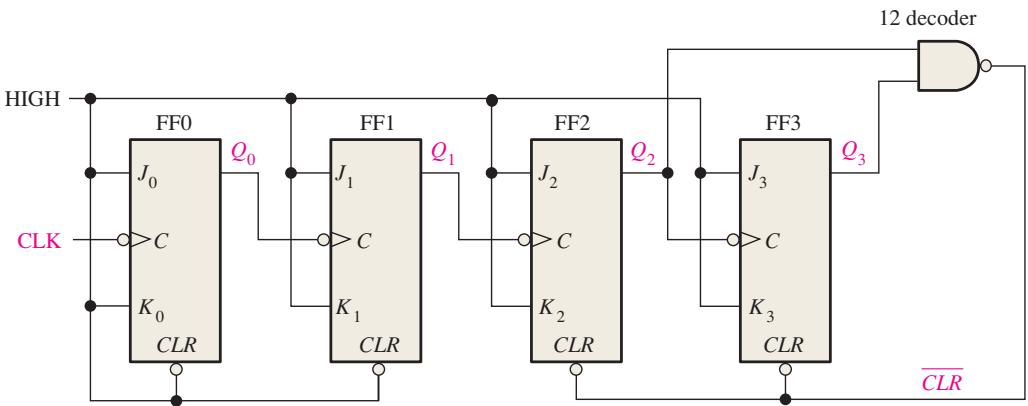

算例 9-2：设计模 12 异步计数器。 四级触发器可提供 16 状态；序列要求 0000～1011，到 1100 时回收。因此只需译码 Q₃=Q₂=1，将 NAND 输出接到 FF2、FF3 的 CLR；Q₀、Q₁ 在该时刻本来就会归零。

改为模 13 时，应在 1101 出现时译码并清零相应触发器。

2.4 74HC93 与 VHDL 实现

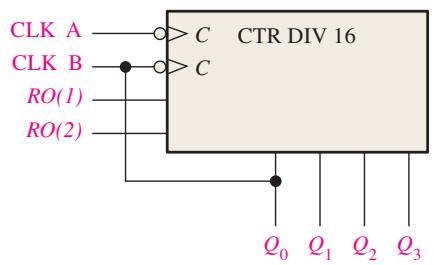

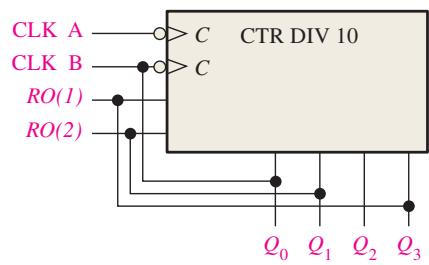

74HC93 含一个独立除 2 触发器（CLK A）和三位异步计数器（CLK B），可配置为除 2、模 8、模 16 或十进制计数器；两个复位输入同时为高时清零。

示意 VHDL 的要点是：FF0 时钟接 Clock，后续各级接前一级反相输出，J、K 恒为 1，Clr 接清零端。

易错点

异步计数器不是“所有位同时翻转”；它的译码毛刺和累积延迟是结构性问题。高速设计优先选同步计数器。

三、同步计数器

同步计数器所有 FF 共用时钟。低位 FF0 始终翻转；高位只有在所有更低位满足条件时才翻转。

3.1 两位、三位、四位同步计数器

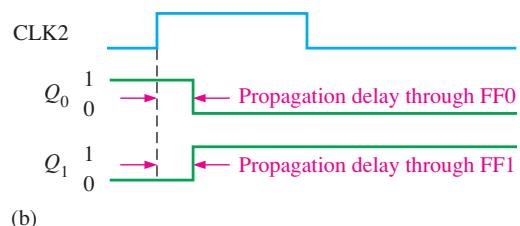

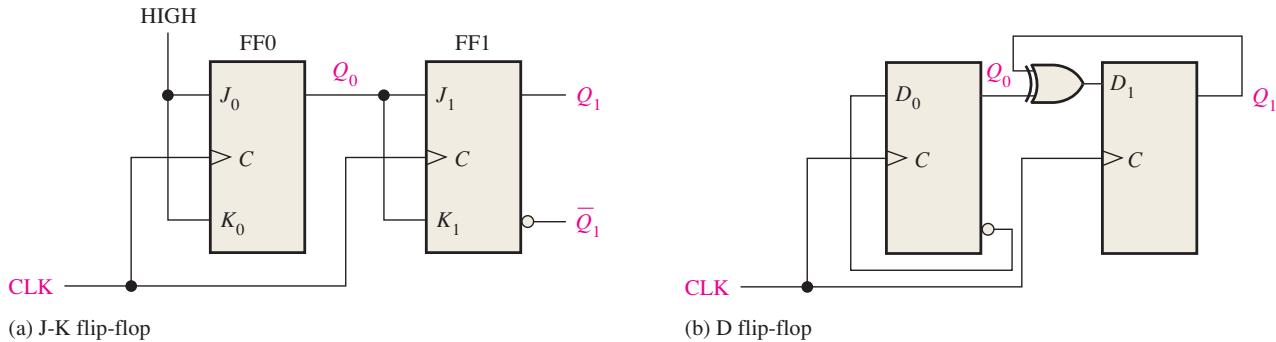

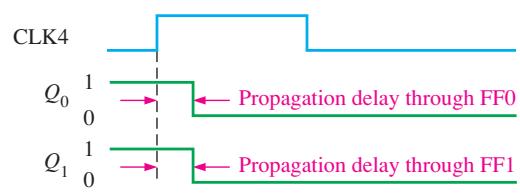

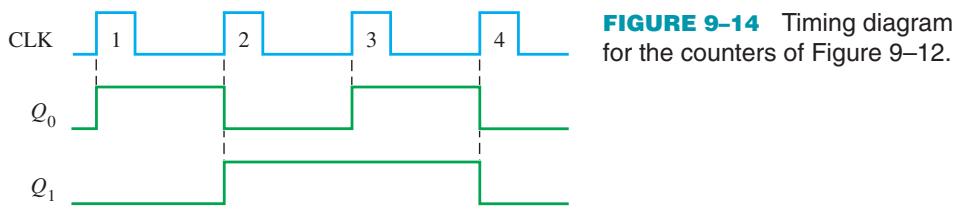

两位 J-K 结构中，J₀=K₀=1，而 J₁=K₁=Q₀。因为同一时钟边沿采样的是边沿到来前的 Q 值，所以状态仍严格为 00→01→10→11→00。

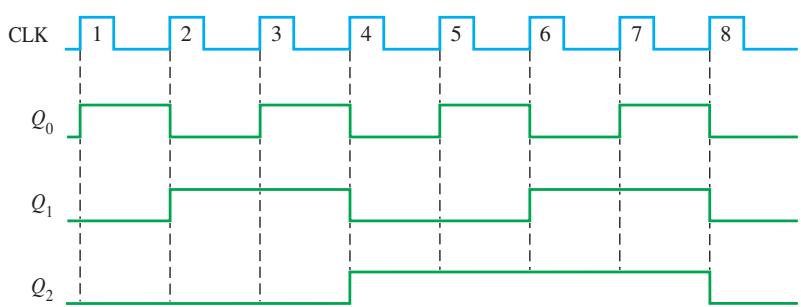

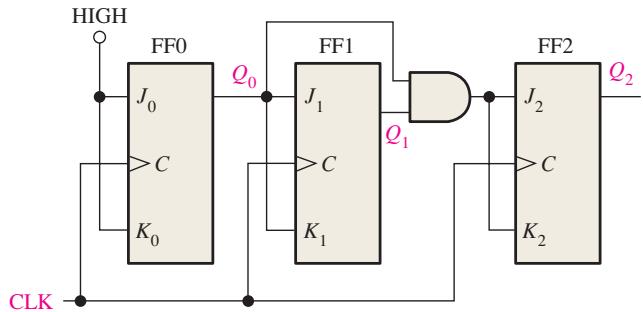

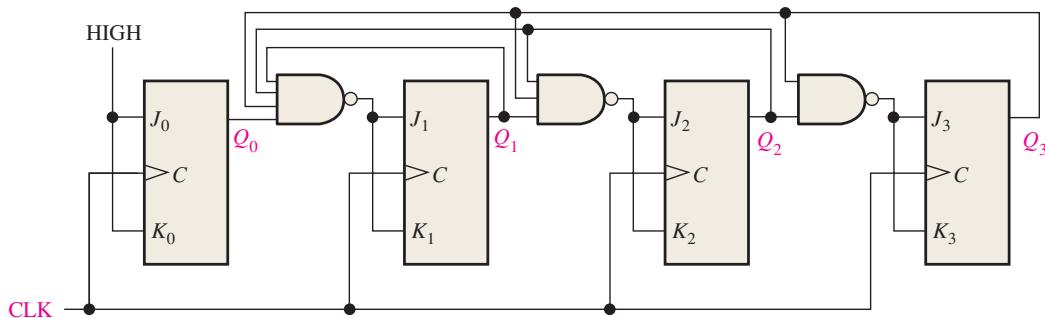

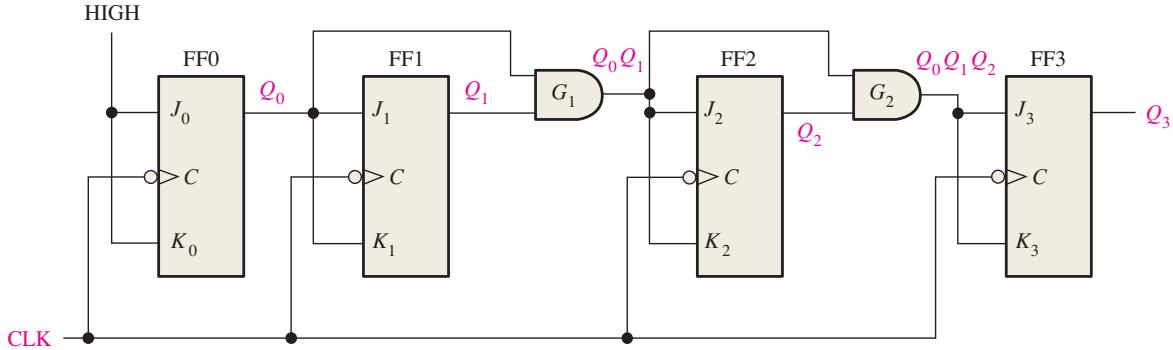

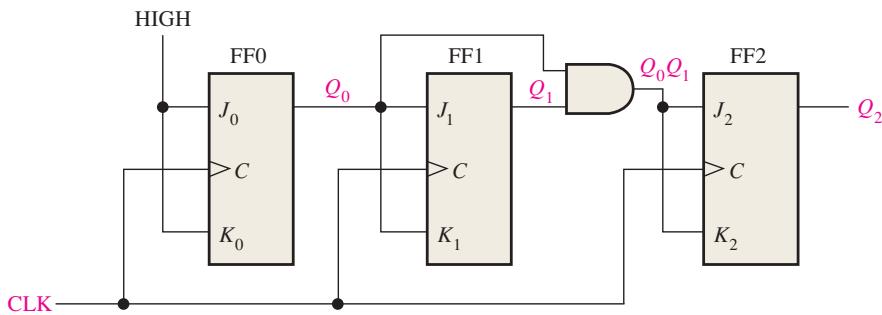

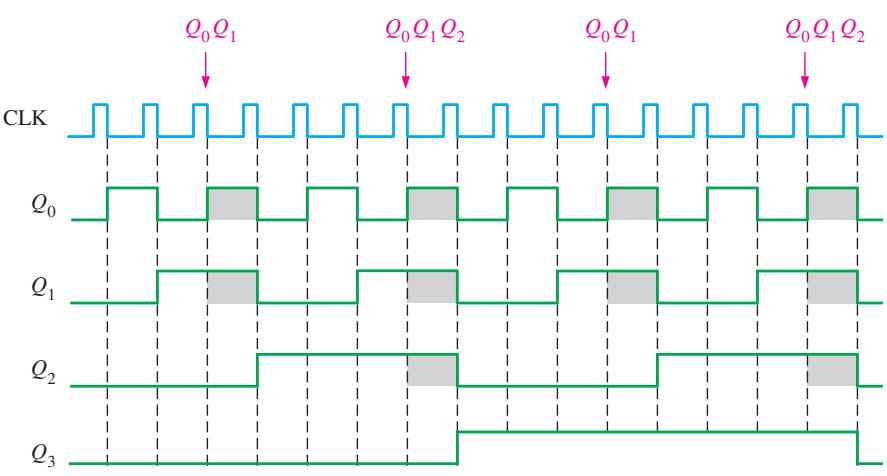

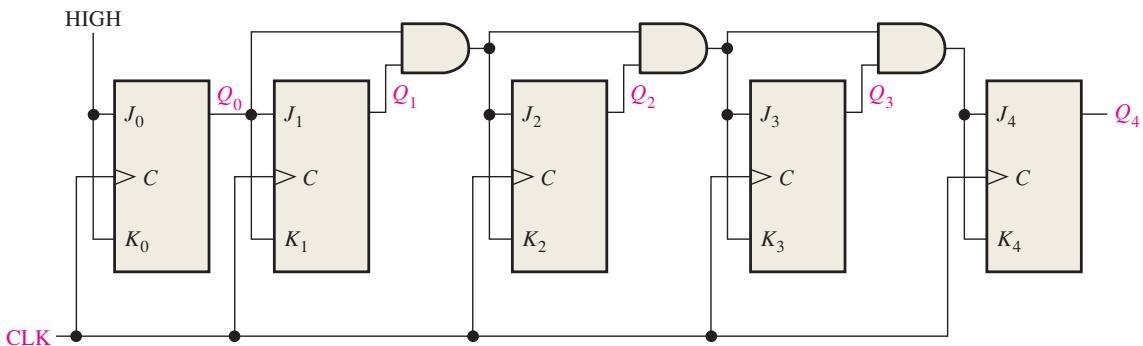

三位计数器中：J₀=K₀=1，J₁=K₁=Q₀，J₂=K₂=Q₀Q₁。四位计数器再增加 J₃=K₃=Q₀Q₁Q₂。

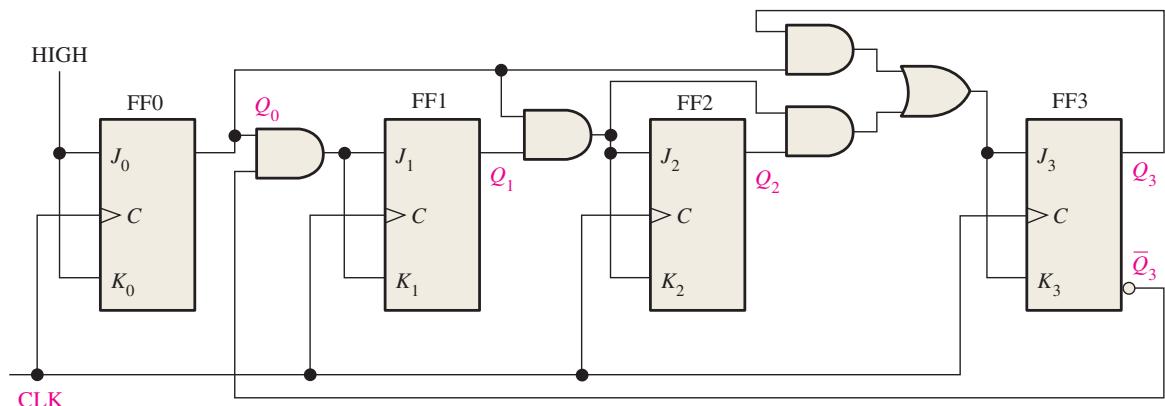

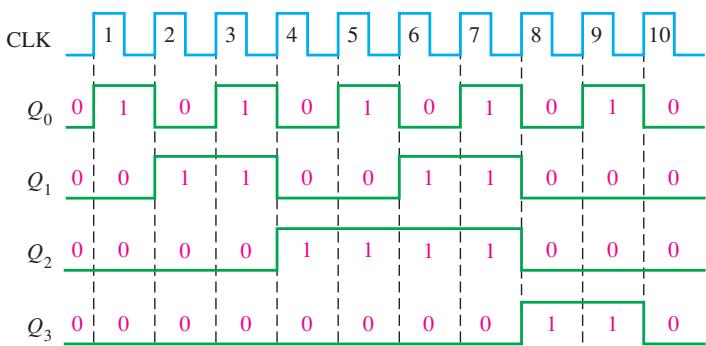

3.2 同步 BCD 十进制计数器

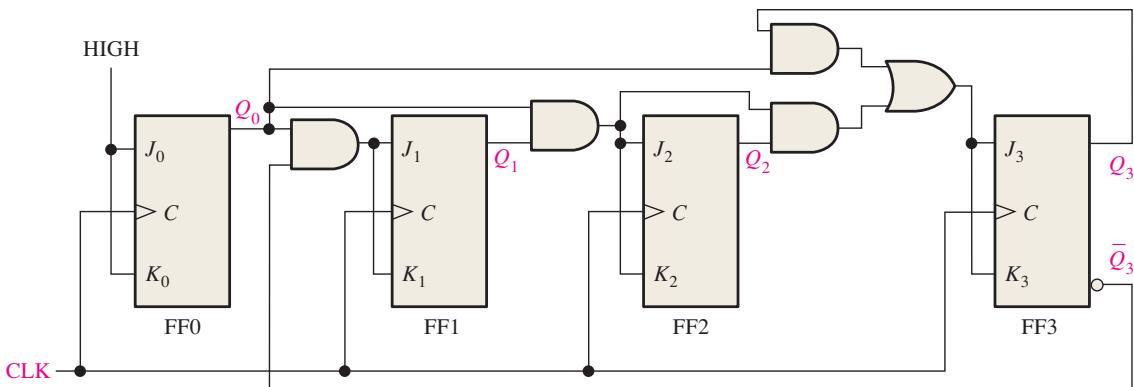

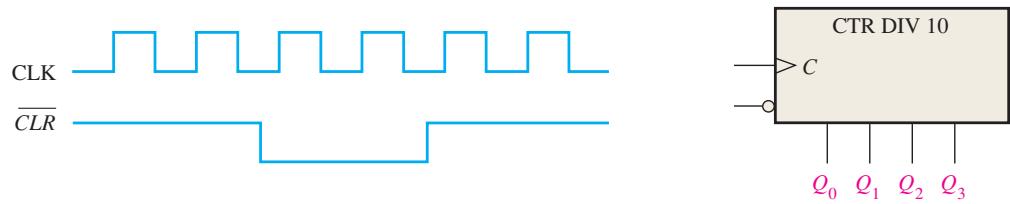

同步 BCD 只走 0000～1001。各级翻转条件为：

$$J_0=K_0=1$$ $$J_1=K_1=Q_0\overline{Q_3},J_2=K_2=Q_0{Q}_1$$ $$J_3=K_3=Q_0{Q}_1{Q}_2+Q_0{Q}_3$$

最后一式同时识别状态 7（使 Q₃ 置 1）与状态 9（使 Q₃ 清 0），从而 9 的下一状态为 0。

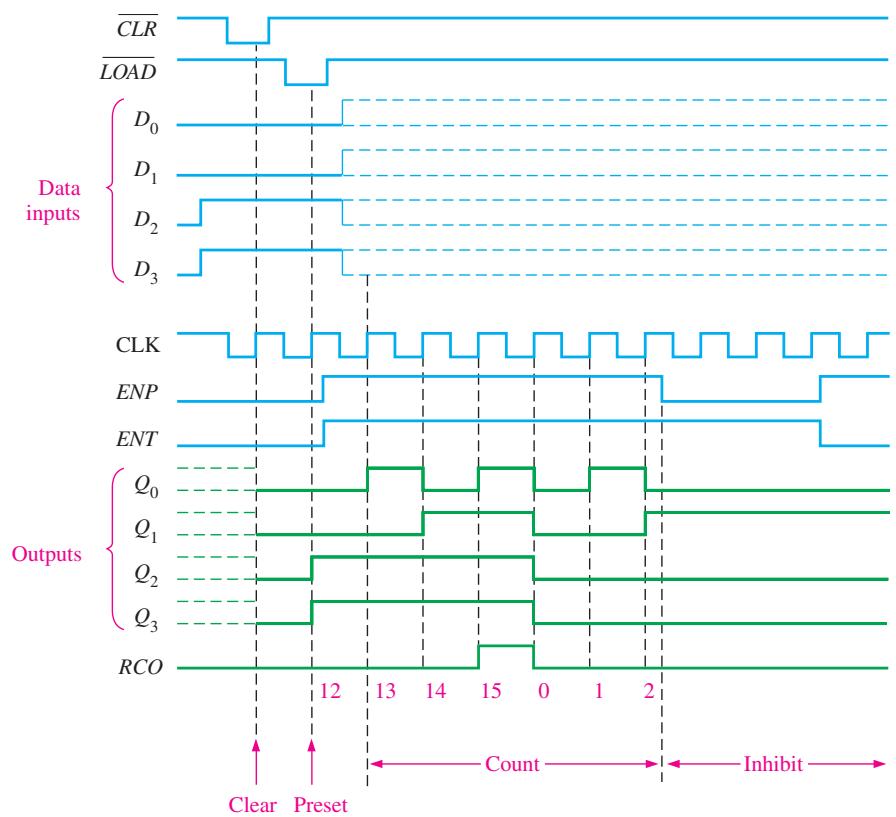

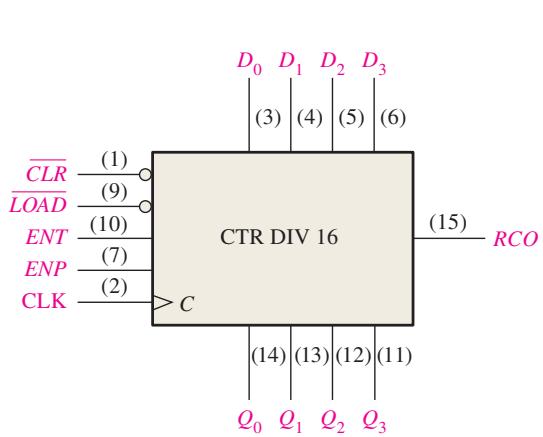

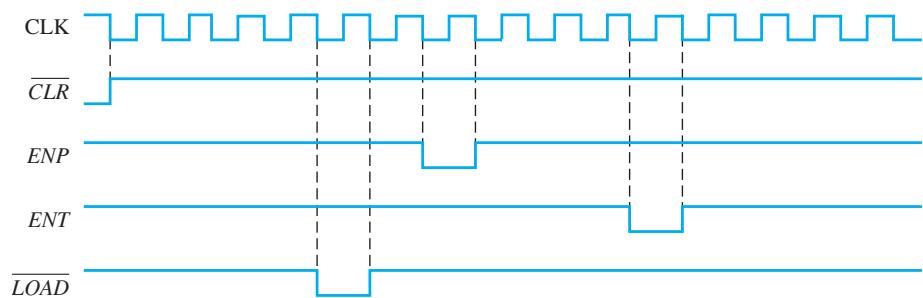

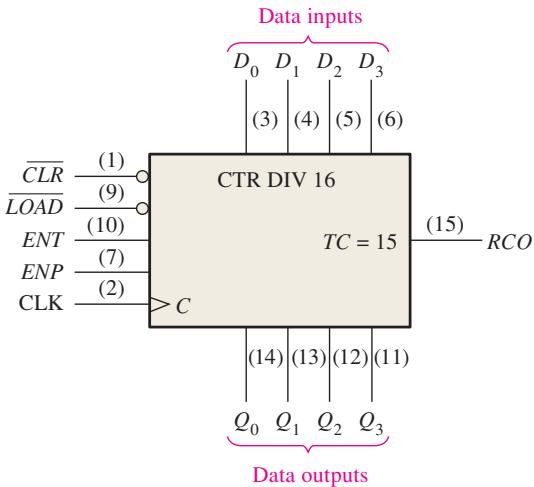

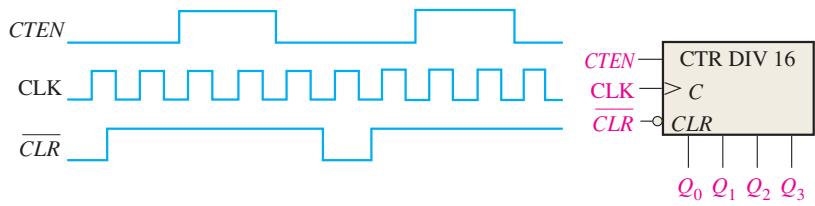

74HC163 是四位同步二进制计数器：LOAD 为低时在下一个时钟同步装入 D₃…D₀；CLR 为低时同步清零；ENP、ENT 都为高才计数；到 15 时 RCO（纹波进位输出）为高，便于级联。

四、加/减同步计数器

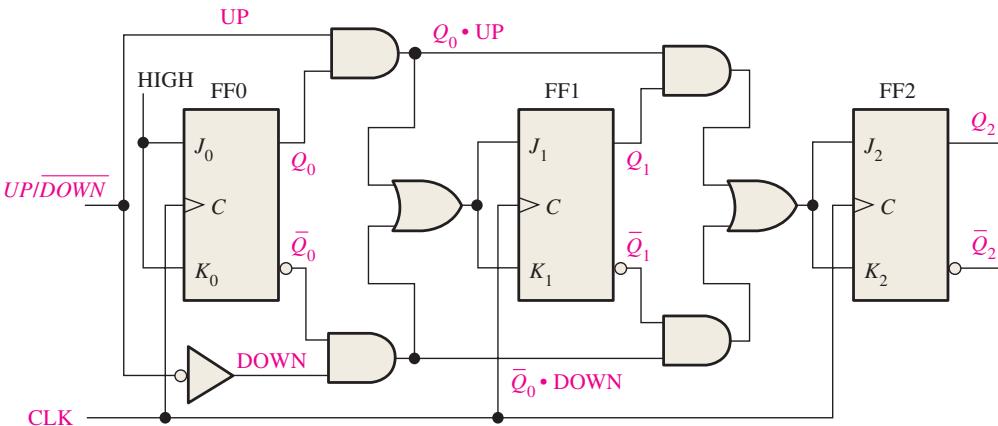

加/减计数器由 UP/DOWN 控制方向。三位二进制计数器中：

$$J_0=K_0=1$$ $$J_1=K_1=(Q_0\cdot UP)+(\overline{Q_0}\cdot DOWN)$$ $$J_2=K_2=(Q_0{Q}_1\cdot UP)+(\overline{Q_0}\overline{Q_1}\cdot DOWN)$$

UP 时低位全为 1 才使高位翻转；DOWN 时低位全为 0 才使高位翻转。

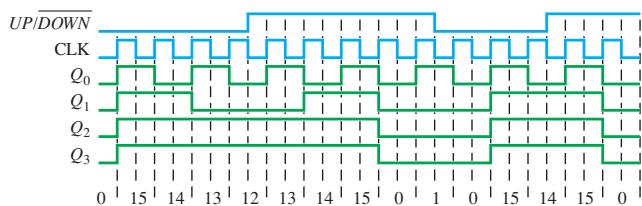

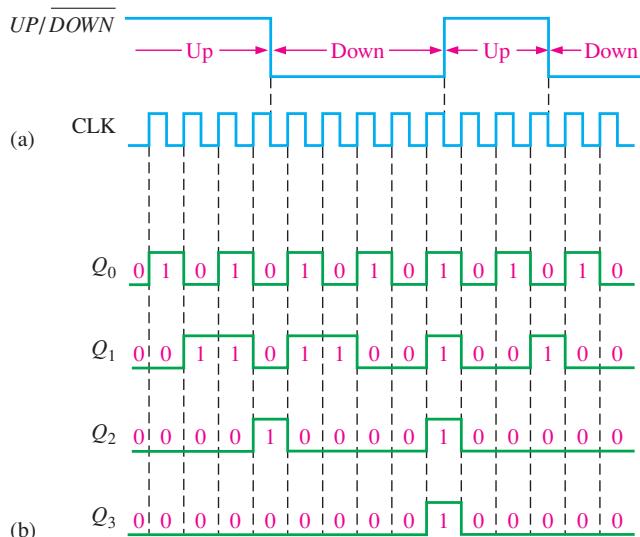

算例 9-3：初态 0000，按图 9-23 的方向控制，先 UP 再 DOWN，再 UP、DOWN。逐个有效边沿读方向，得到序列：

0000→0001→0010→0011→0100（UP）→0011→0010→0001→0000→1111（DOWN）→0000→0001→0010（UP）→0001→0000（DOWN）。

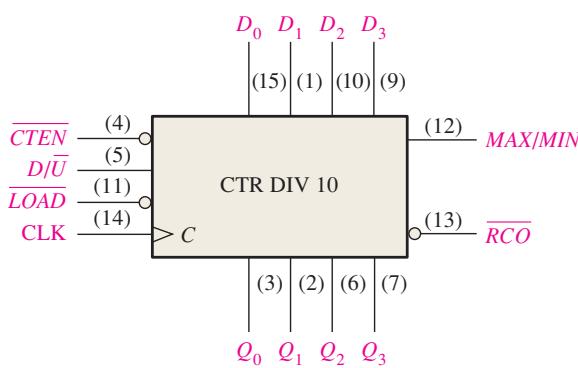

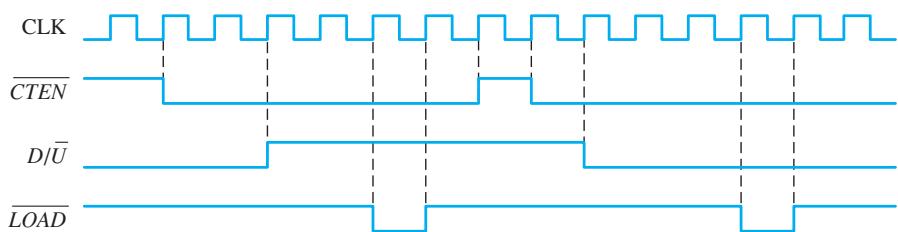

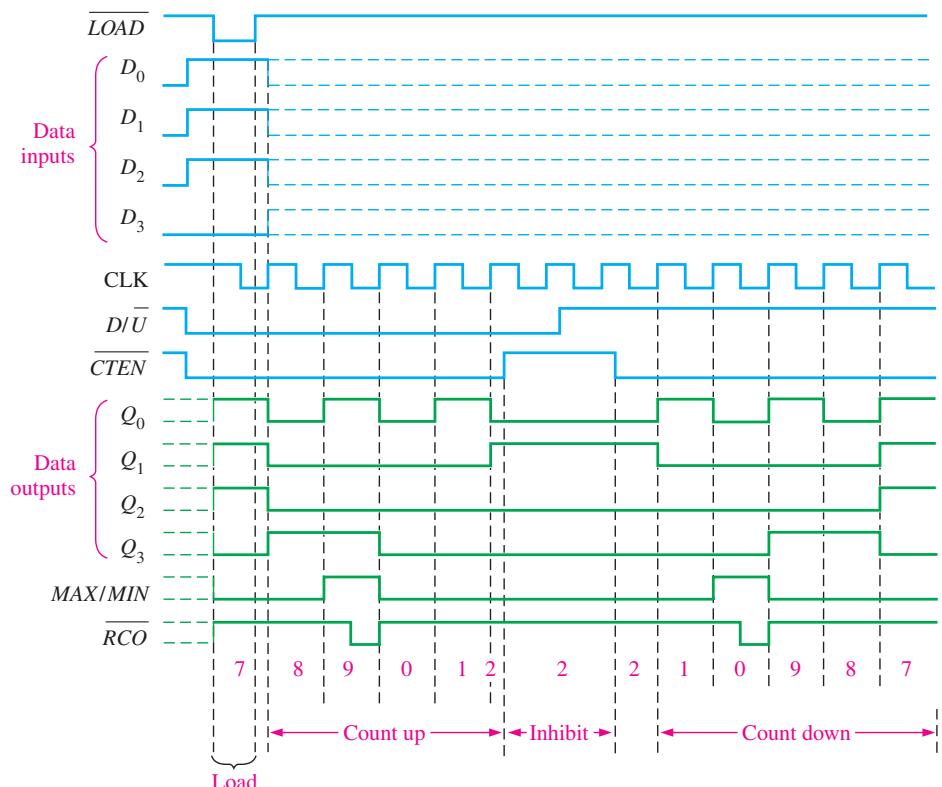

74HC190 是同步 BCD 加/减计数器：D/U=高时减计数、低时加计数；LOAD 低时预置 BCD 数；MAX/MIN 在加法到 9 或减法到 0 时产生高脉冲；CTEN、RCO、MAX/MIN 支持级联。

五、如何设计任意序列的同步计数器

设计状态机可按六步走：

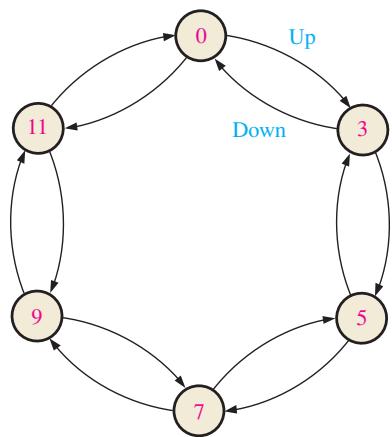

1. 画状态图，明确每个状态的后继状态。
2. 写现态/次态表。

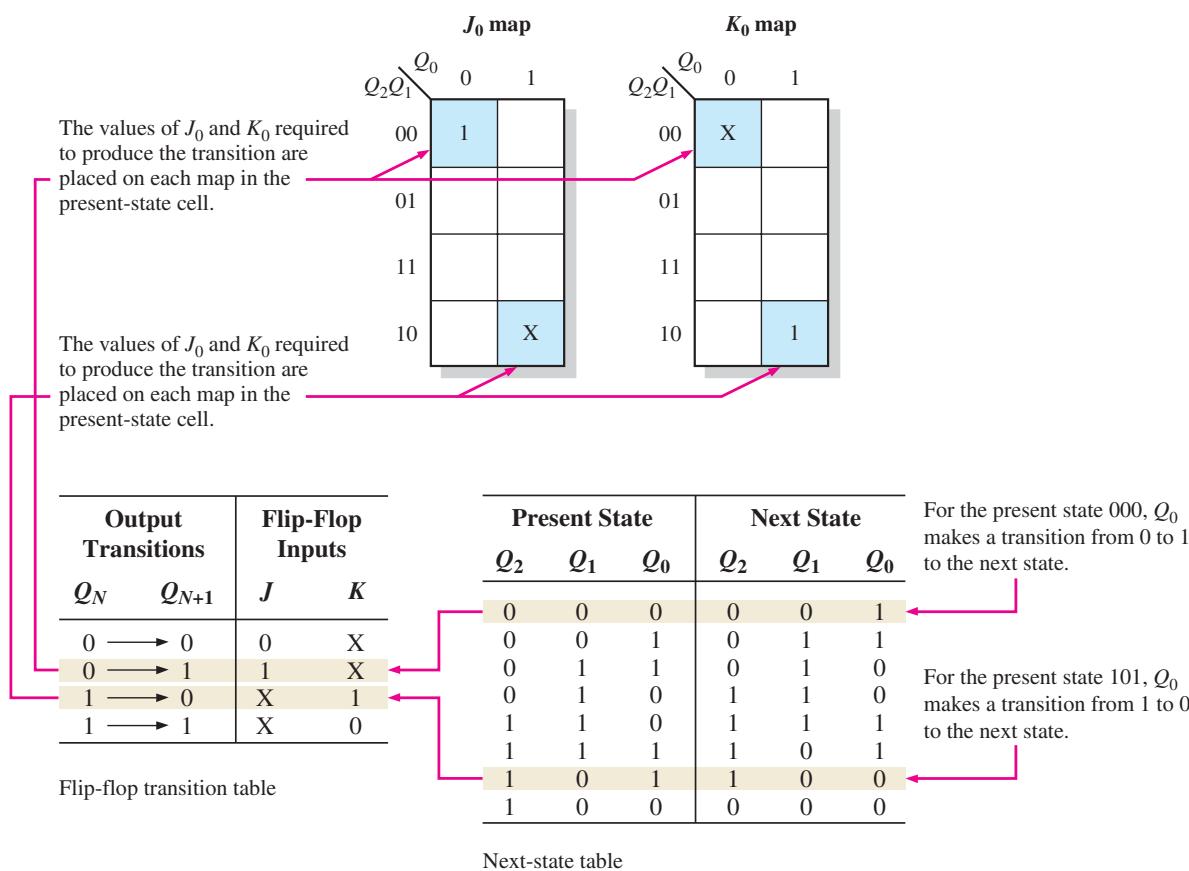

3. 根据触发器转换表，为每一级求 J、K（或 D）输入。
4. 将输入条件填入卡诺图。
5. 合并分组，得到最简逻辑表达式。
6. 用门电路实现表达式，并连接触发器。

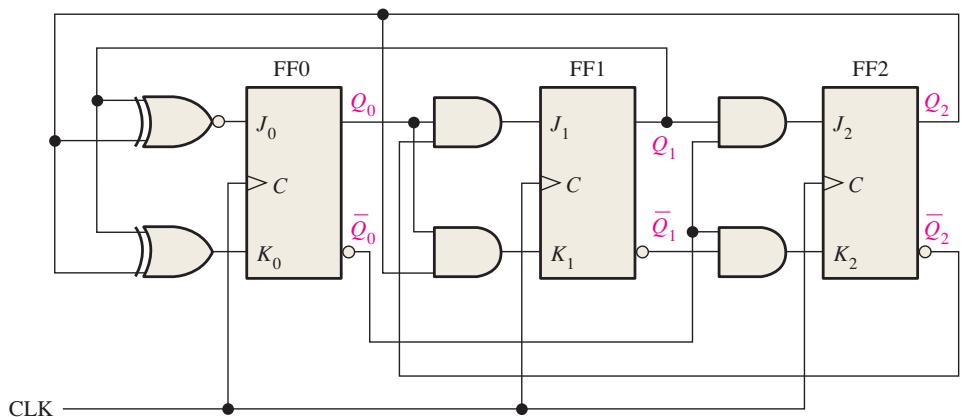

以三位 Gray 码计数器为例，状态图与次态表给出 000→001→011→010→110→111→101→100→000。

J-K 转换规律：0→0 需 J=0、K=X；0→1 需 J=1、K=X；1→0 需 J=X、K=1；1→1 需 J=X、K=0。X 表示无关项。

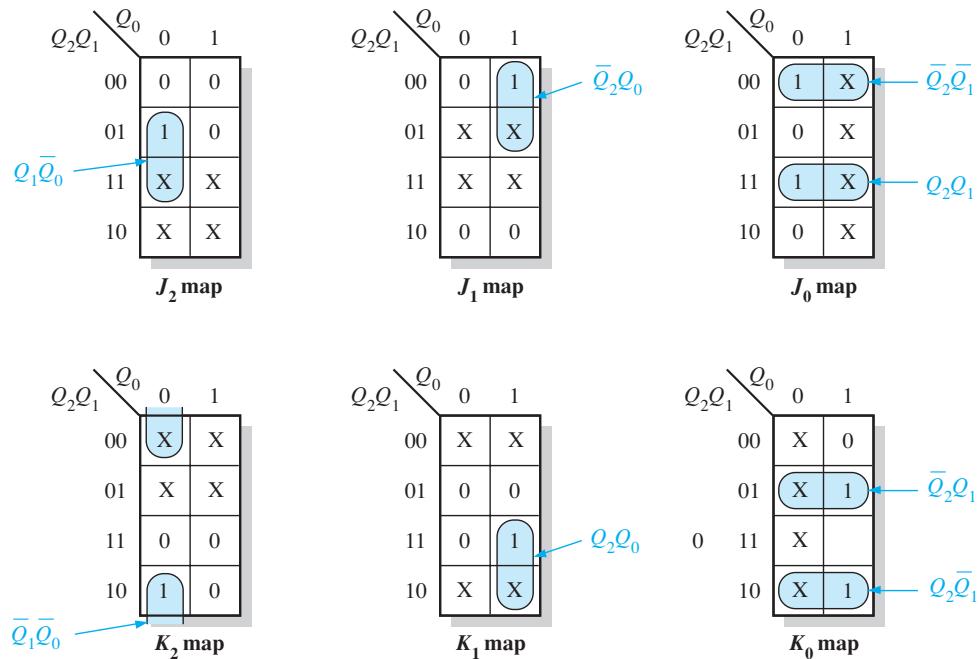

化简后：

$$J_0=Q_2{Q}_1+\overline{Q_2}\overline{Q_1},K_0=Q_2\overline{Q_1}+\overline{Q_2}{Q}_1$$ $$J_1=\overline{Q_2}{Q}_0,K_1=Q_2{Q}_0,J_2=Q_1\overline{Q_0},K_2=\overline{Q_1}\overline{Q_0}$$

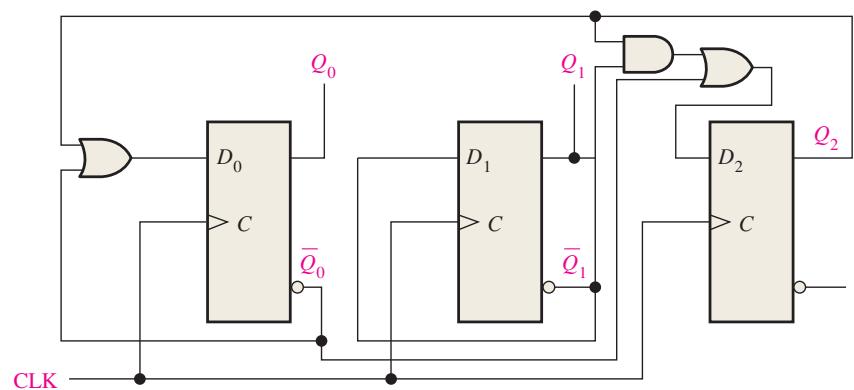

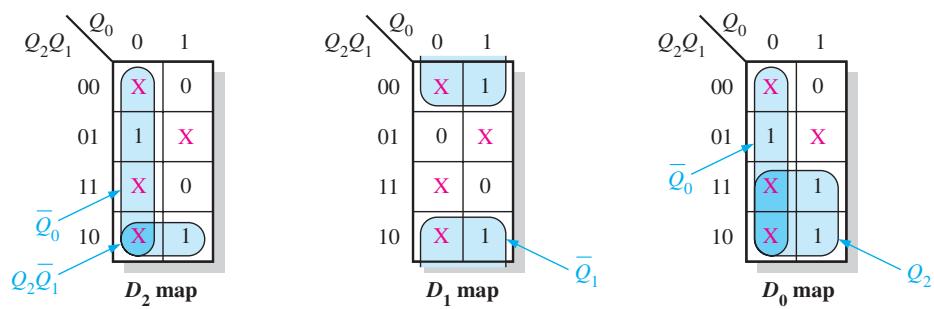

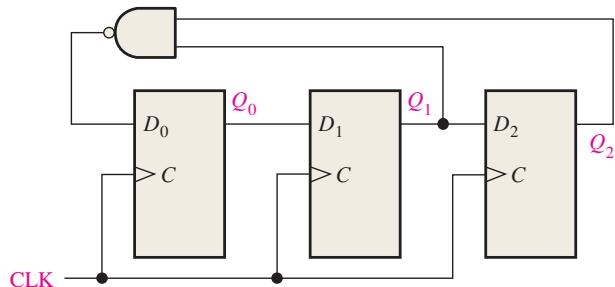

算例 9-4：不规则序列。 按状态图只使用 001、010、101、111 四个状态，可用三位 D 触发器；无效状态可先作为无关项化简，但必须确保误入无效态后最终回到有效态。书中化简结果：

D₀=\overline{Q₀}+Q₂，D₁=\overline{Q₁}，D₂=\overline{Q₀}+Q₂\overline{Q₁}；无效态会沿 0→3→4→7 或 6→1 回到有效序列。

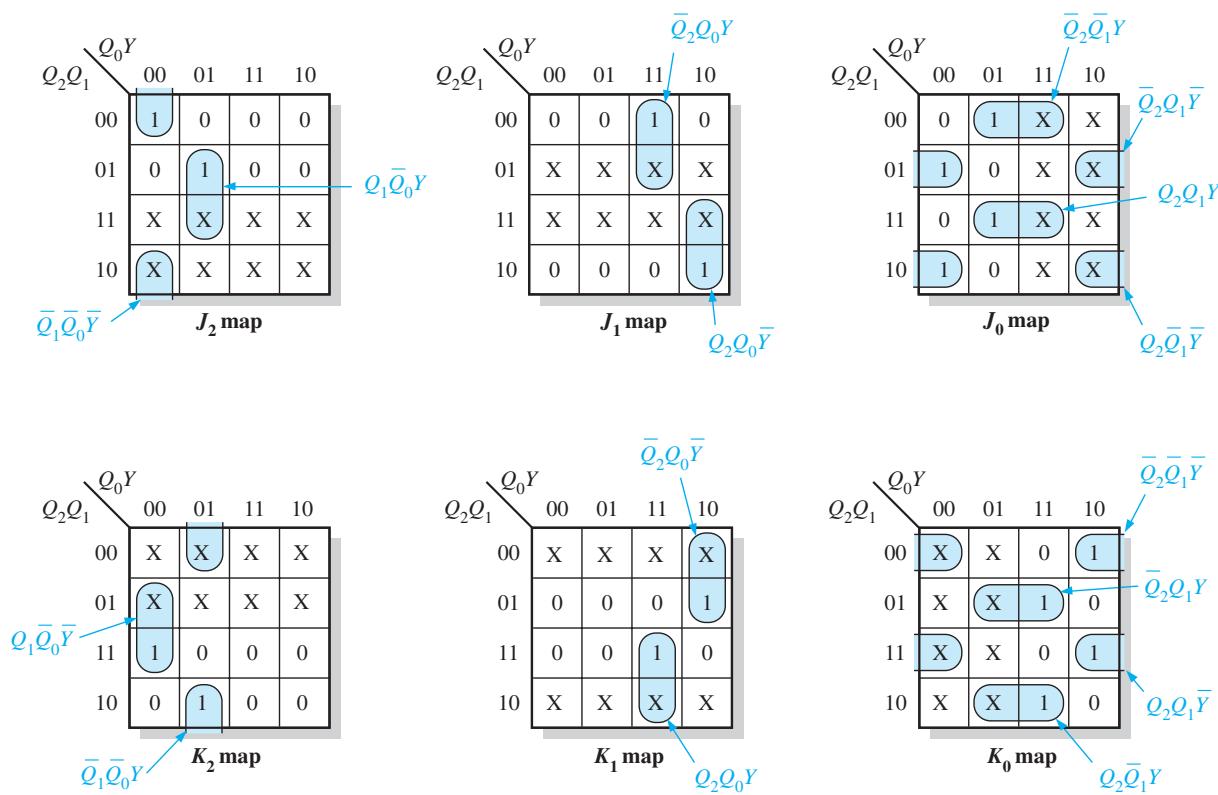

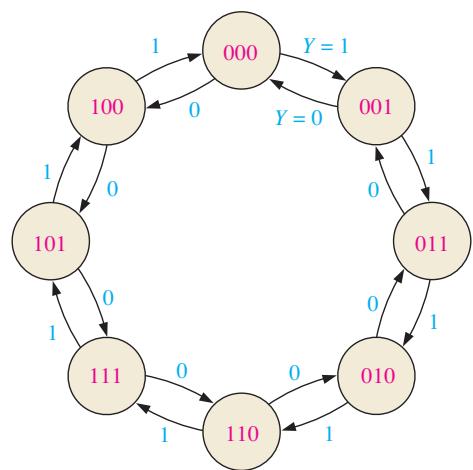

算例 9-5：Gray 码加/减计数器。 将方向输入 Y 作为第四个状态变量，分别列出 Y=0（DOWN）和 Y=1（UP）的次态，再按同样六步法填 J/K 卡诺图并实现。

六、级联计数器与分频

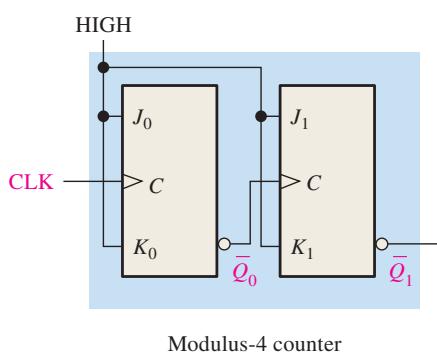

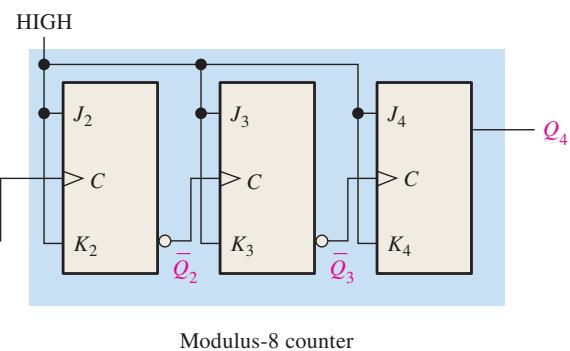

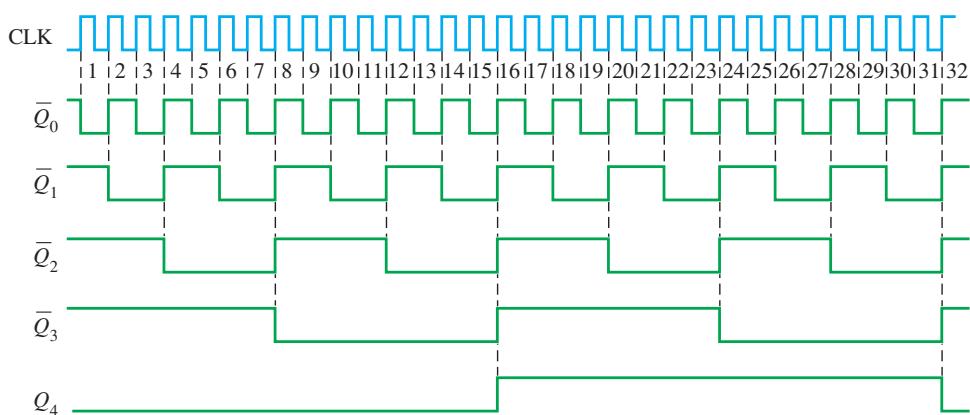

异步级联中，前一级的末级输出驱动后一级；例如模 4 与模 8 级联，总模数 4×8=32，就是除 32。同步级联利用 TC/RCO 连接下一级 CTEN，只有前级到终端状态时后级才前进一步。

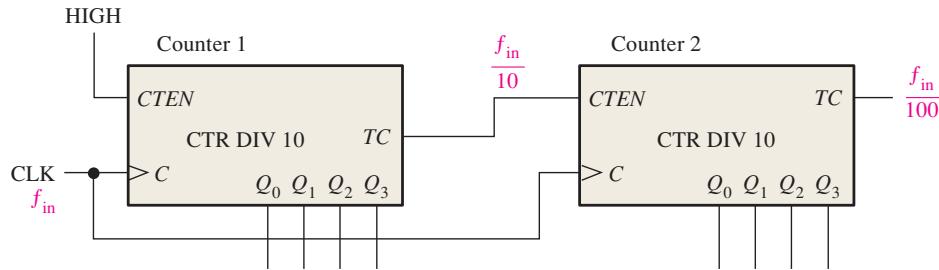

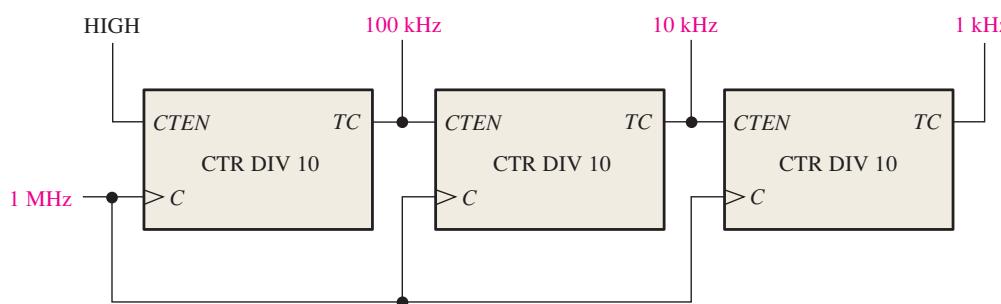

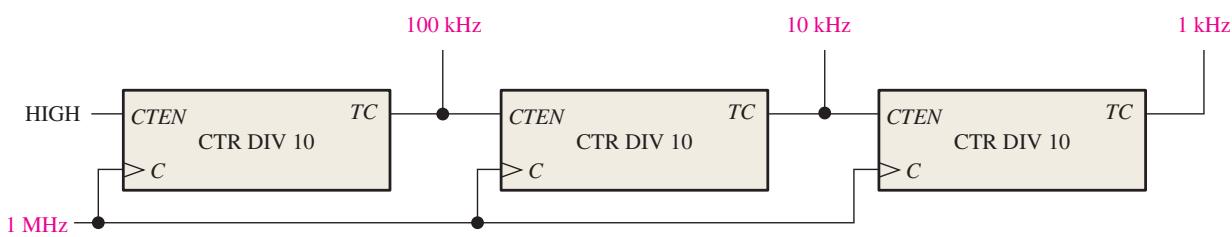

两个十进制计数器级联得到模 100，三级得到模 1000。1 MHz 经三级十进制链可依次得到 100 kHz、10 kHz、1 kHz。

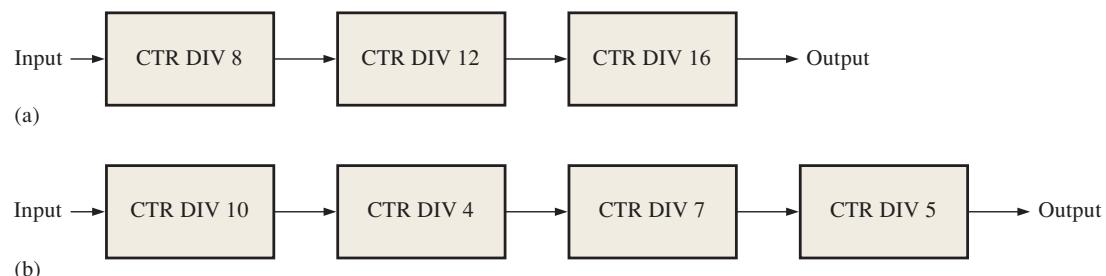

算例 9-6：图 9-39(a) 的三级模数为 8、12、16，总模数 8×12×16=1536；图 9-39(b) 为 10、4、7、5，总模数 10×4×7×5=1400。

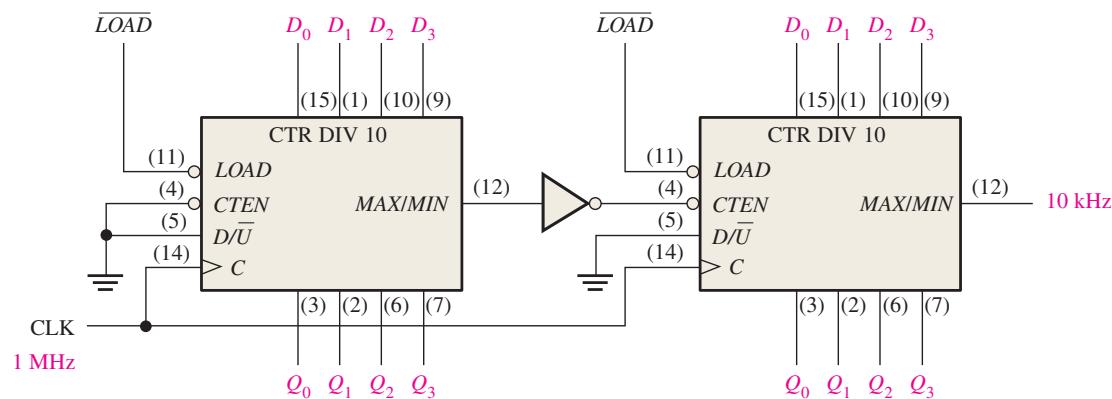

算例 9-7：1 MHz 要得到 10 kHz，需要除 100，因此用两个 74HC190 级联；左级每 10 拍产生一次进位，右级每 100 拍产生一次输出。

6.1 截断级联：用同步装载实现任意模数

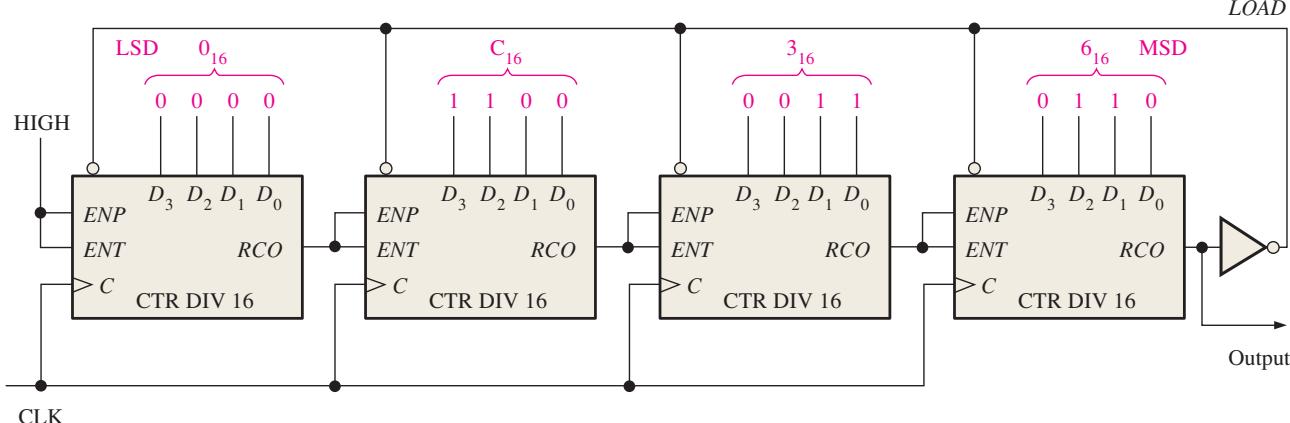

四个 74HC161 共 16 位时，全模数为 2^16=65536。若要模 40000，应在每次回收时装入 65536−40000=25536=63C0₁₆，于是从 25536 数到 65535，恰好 40000 个状态。

七、计数器译码与毛刺

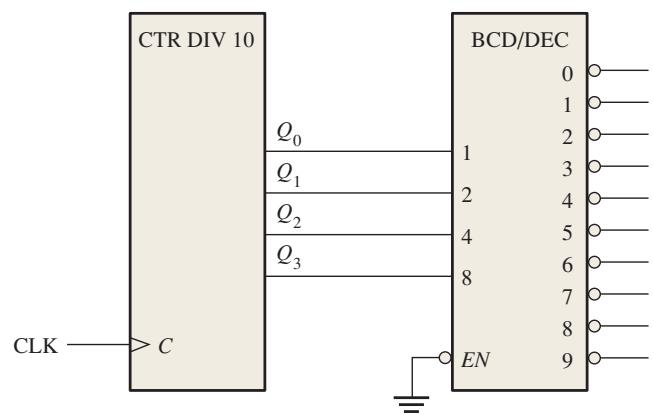

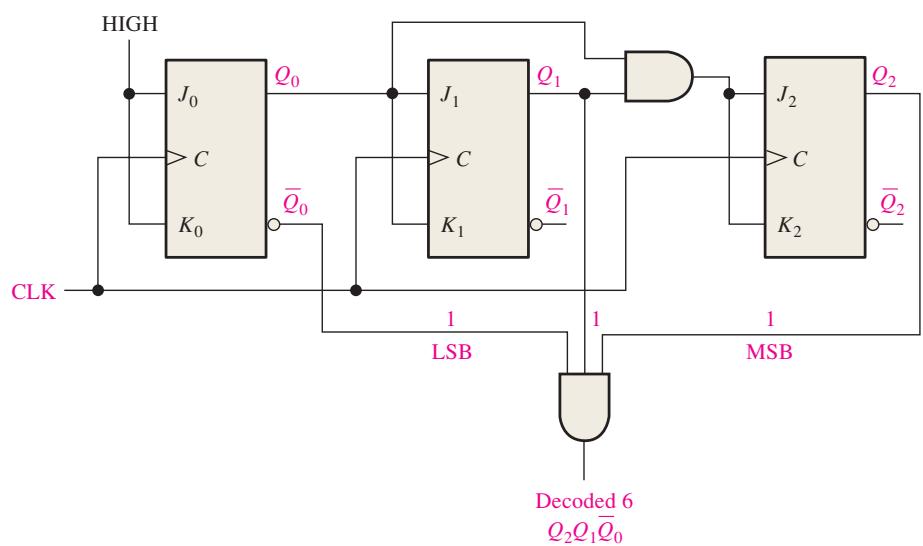

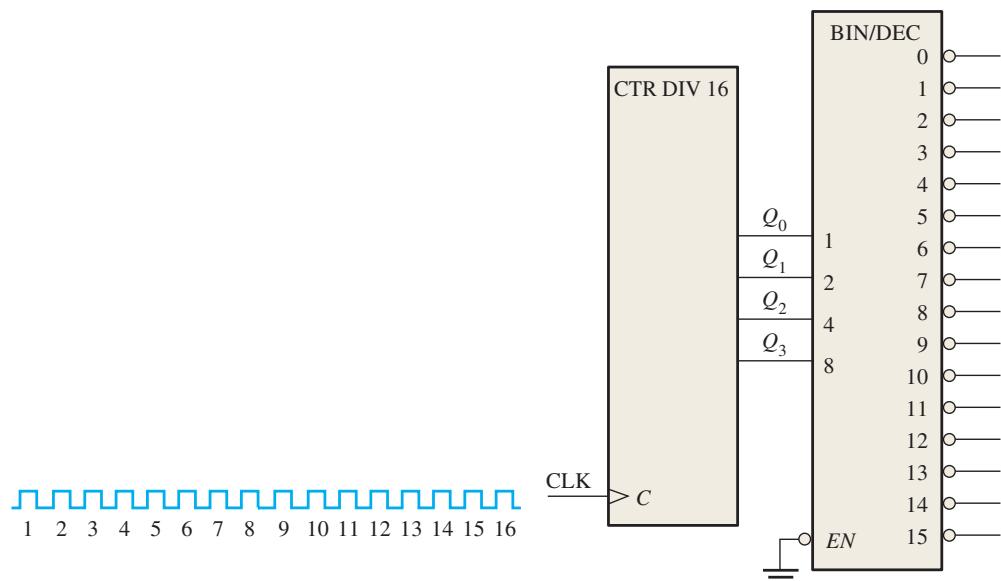

要检测状态 6（110），可用 Q₂·Q₁·\overline{Q₀} 的 AND 门得到高有效信号；换 NAND 门则得到低有效信号。状态 2 和 7 的表达式分别是 \overline{Q₂}Q₁\overline{Q₀} 与 Q₂Q₁Q₀。

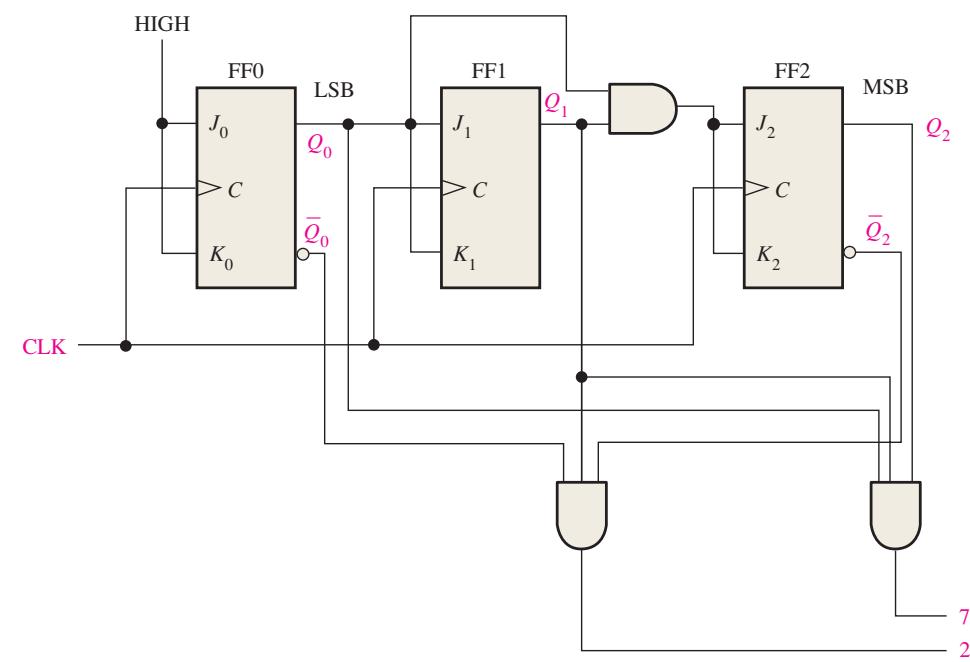

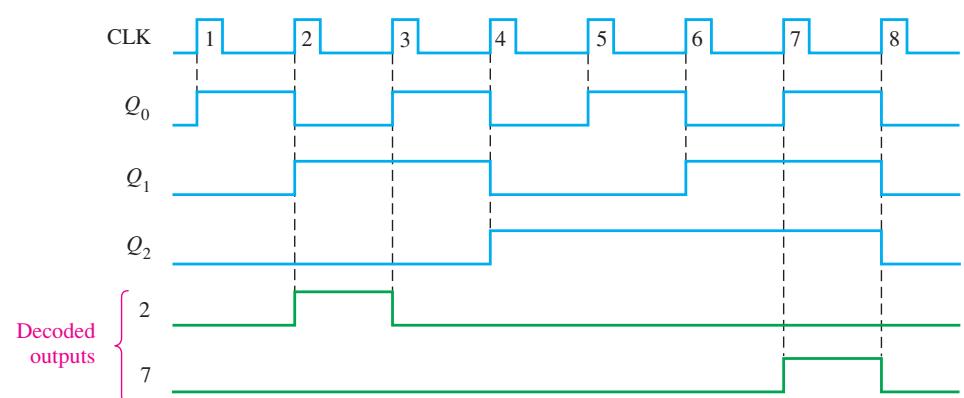

算例 9-8：把三位同步计数器的状态 2、7 接到两个译码门，沿完整时序即可观察两个输出各只在对应状态有效。

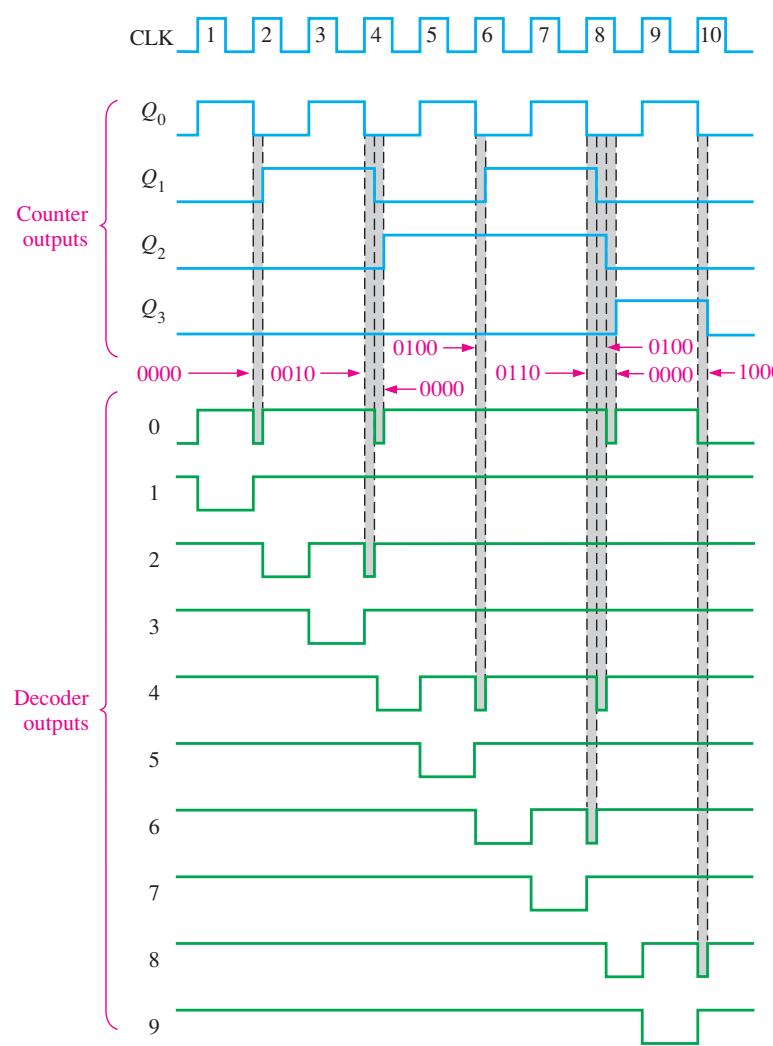

异步计数器翻转不是一次完成，例如 0111→1000 期间会短暂经过若干过渡态，译码器便会产生错误窄脉冲（glitch）。同步计数器虽明显改善，但不同触发器的传播延迟差异仍可能造成毛刺。

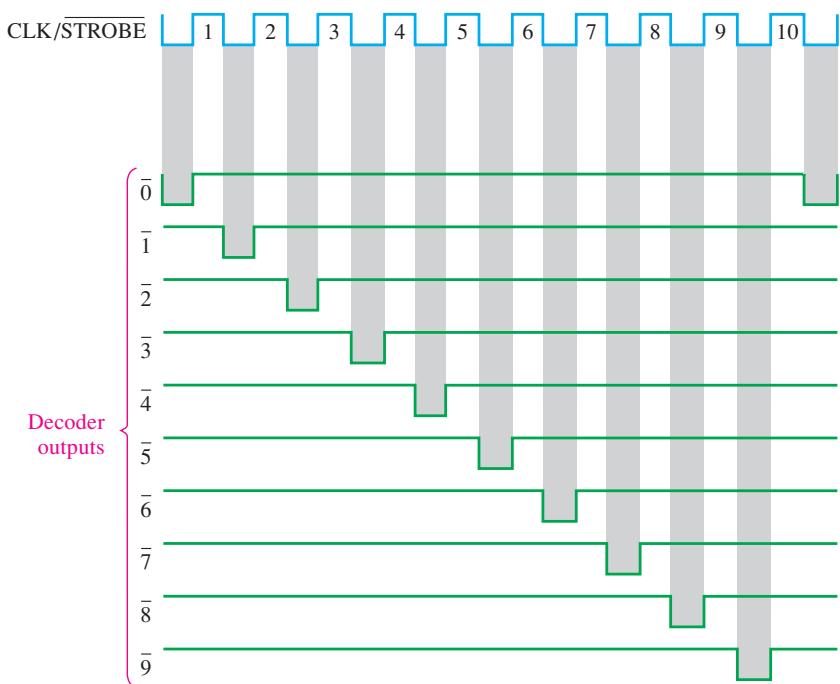

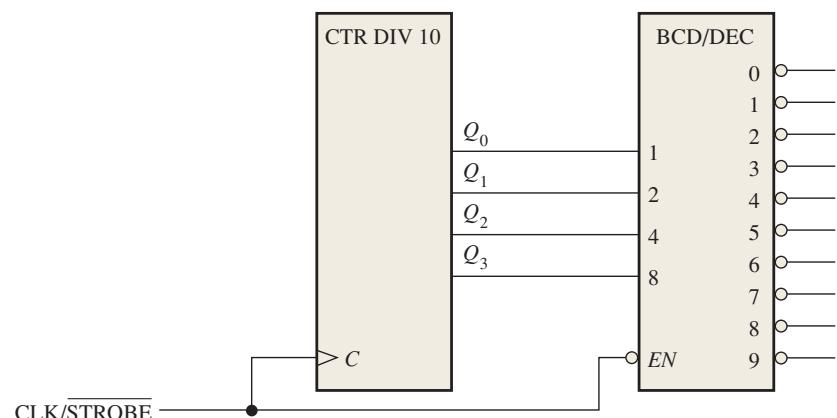

消除办法是选通（strobing）：在计数输出已经稳定后才允许译码器输出。例如正边沿计数时，可用时钟低电平作为译码使能。

八、计数器的典型应用

8.1 数字钟

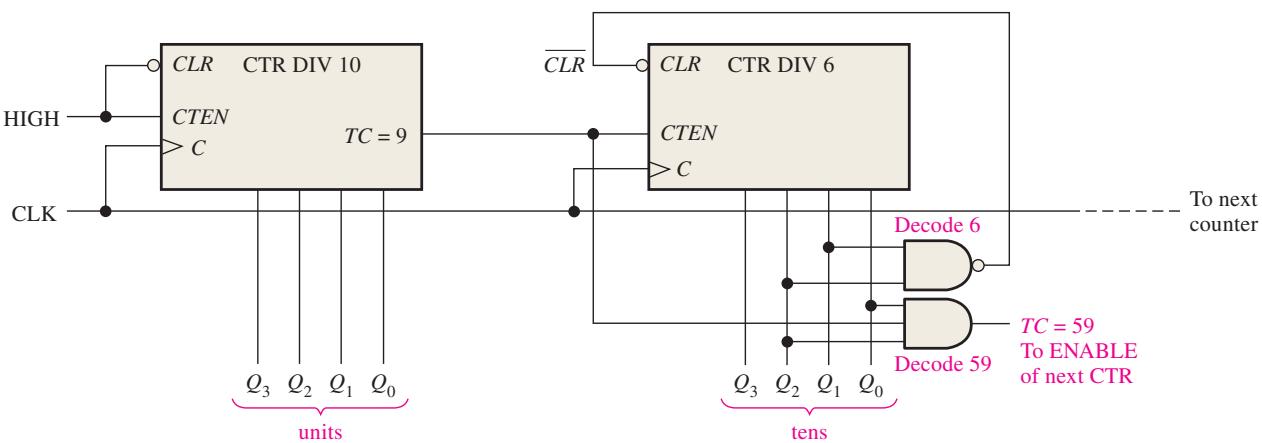

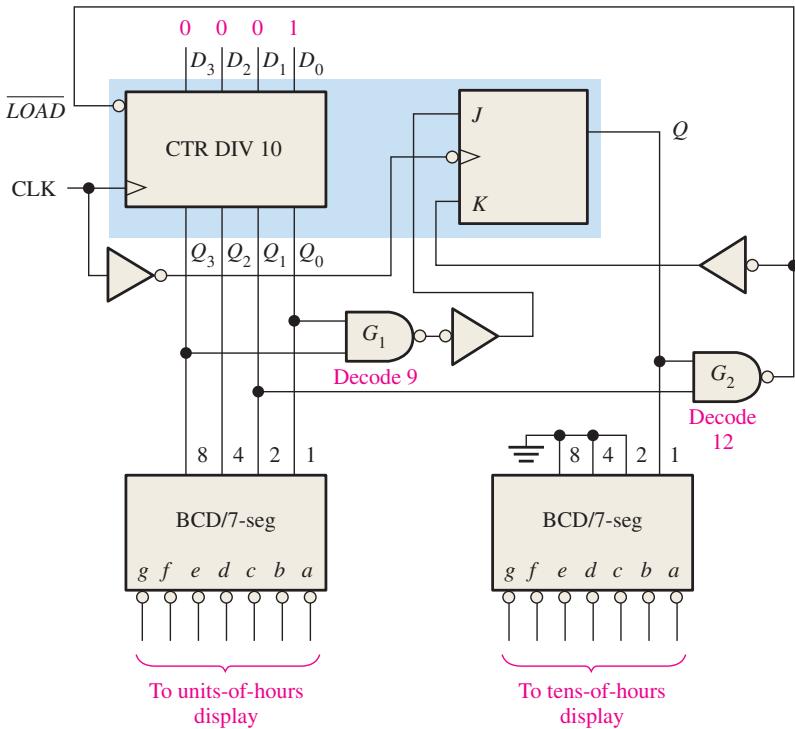

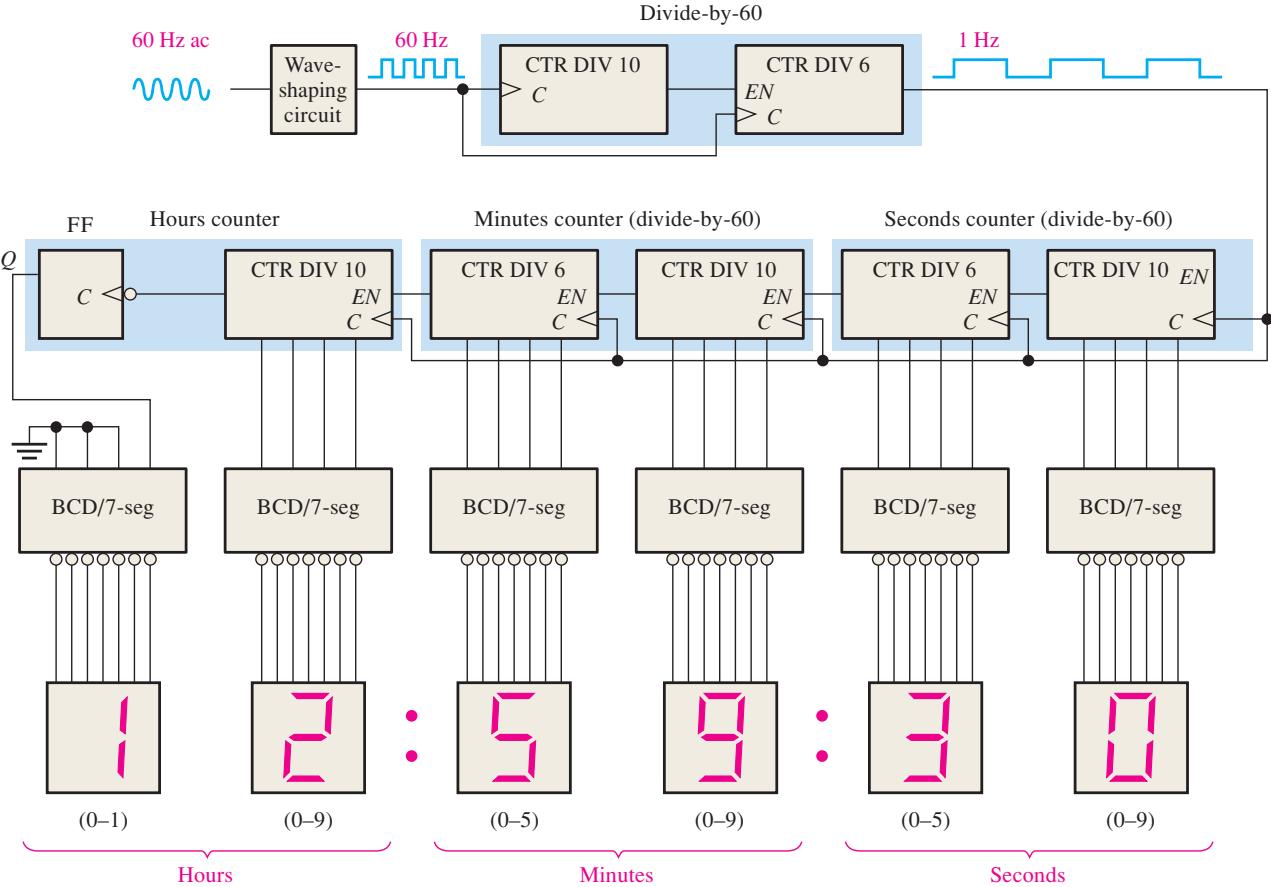

60 Hz 交流先整形成脉冲，再由除 10 和除 6 组成的除 60 计数器得到 1 Hz。秒、分各用一个模 60 链；小时部分用十进制计数器和一个触发器实现 1～12 循环。小时计数到 9 回 0 时翻转十位触发器，得到 10；到 12 时译码，下一拍同步装入 1 并清十位，得到 01。

8.2 停车场余位控制

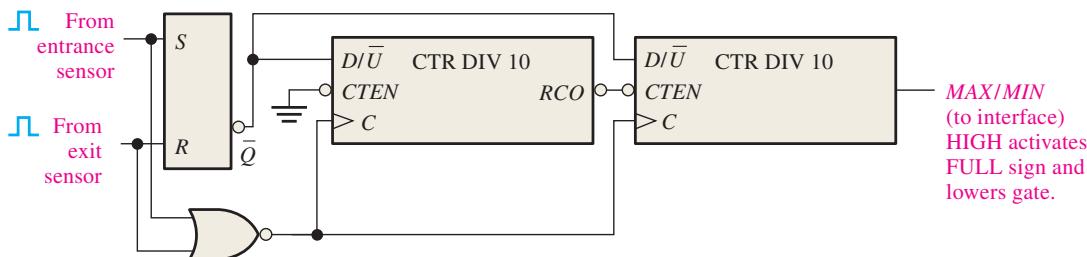

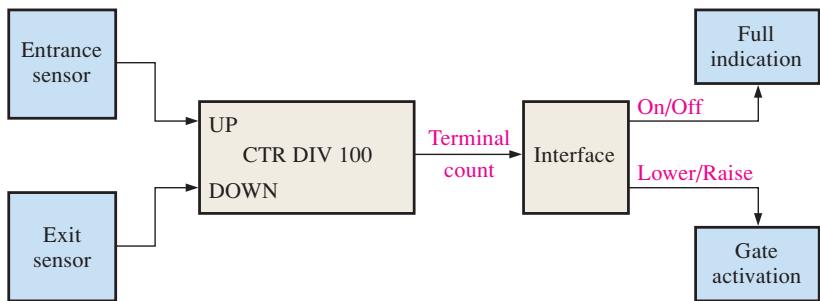

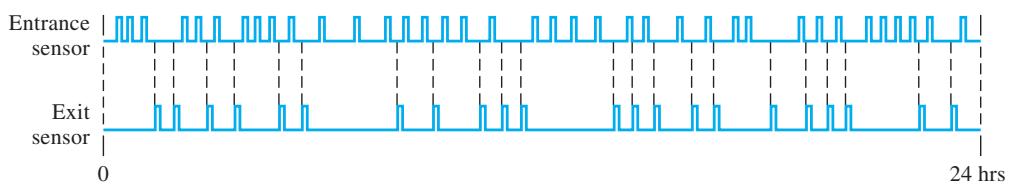

入口传感器脉冲使加/减计数器 UP，出口脉冲使其 DOWN。两级十进制计数器记录 00～99；达到 100 时 MAX/MIN 置高，点亮 FULL 并落下闸杆；车辆离开后信号撤销，闸杆抬起。

8.3 并行转串行

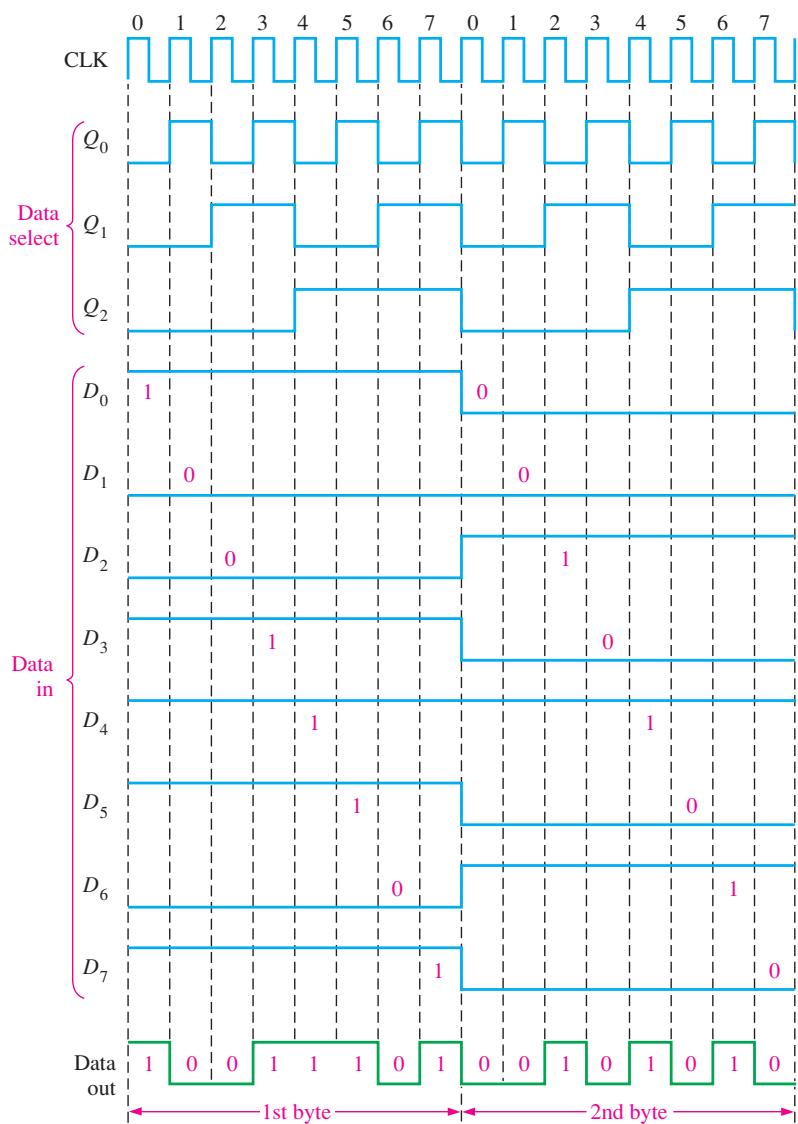

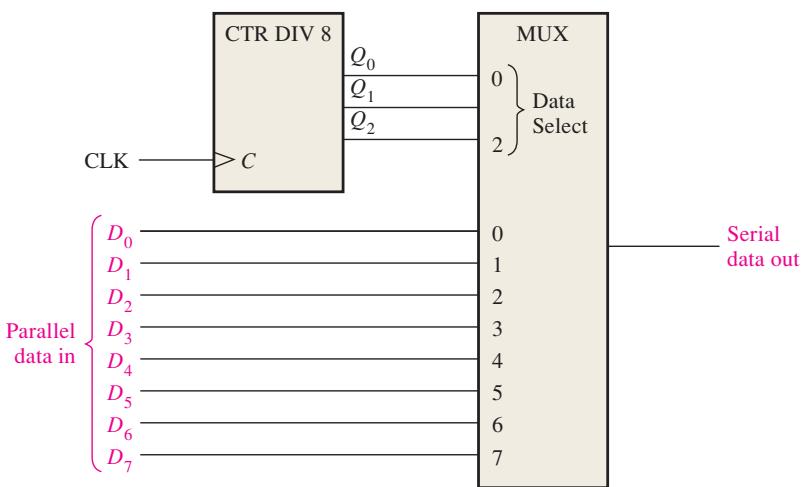

模 8 计数器的 Q 输出接 8 选 1 多路复用器的数据选择端。计数器从 0 到 7 时，D₀～D₇ 逐位接到输出线，8 个时钟后一个字节完成串行发送，回到 0 后处理下一个字节。

九、ANSI/IEEE 依赖标注与故障排查

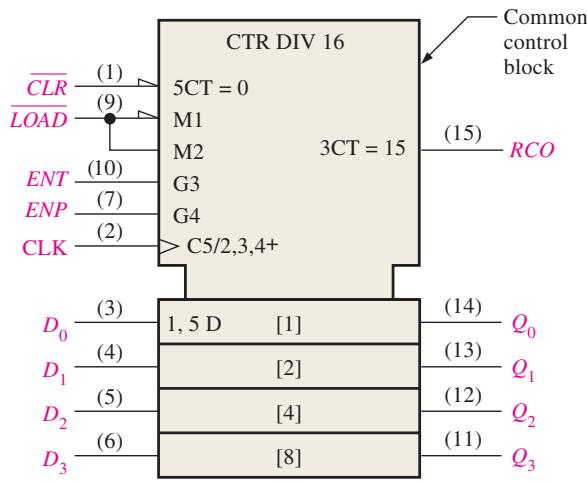

74HC163 的 ANSI/IEEE 符号可分为公共控制块、四个存储单元和限定符 CTR DIV 16。依赖标注中：C 表示控制（通常是时钟），M 表示模式（如预置/计数），G 表示 AND 依赖。ENP、ENT 和终端计数共同决定 RCO 是否有效。

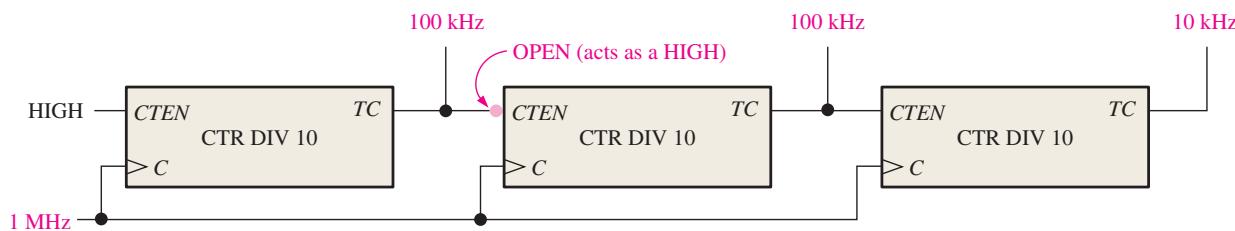

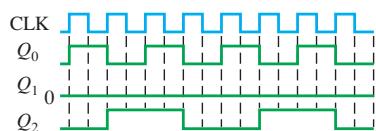

故障排查顺序：先查电源、地和时钟波形，再查 CLR、LOAD、ENP/ENT 等控制输入，最后查输出是否被短路或悬空。级联计数器中，上游故障会影响所有下游级；截断计数器还要重点检查并行数据输入、LOAD 和反相器。

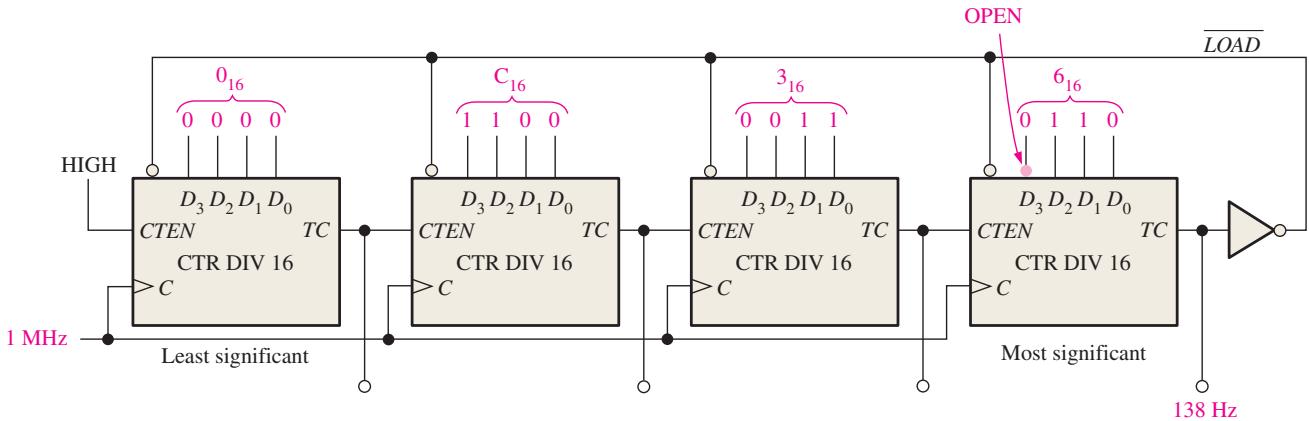

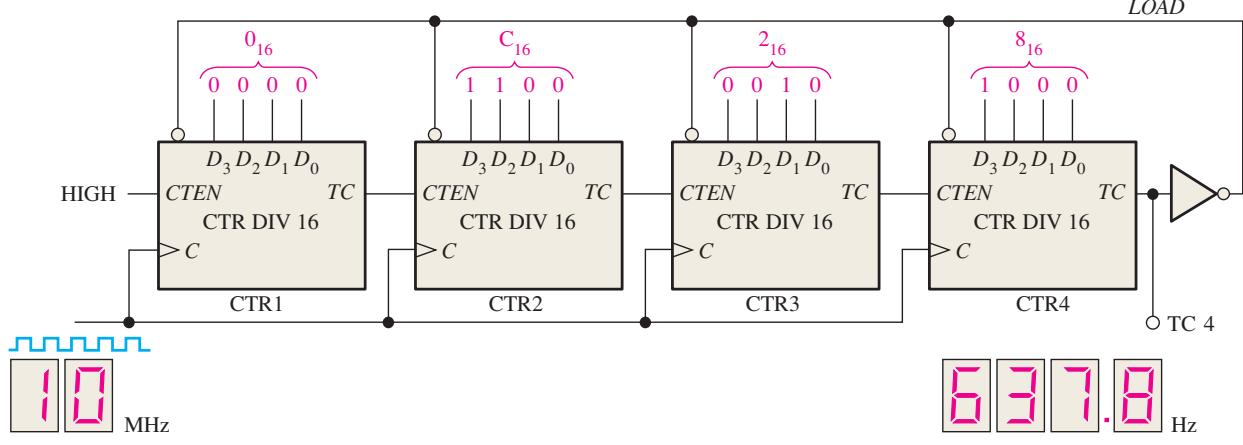

算例 9-9：16 位全模数为 65536，若预置 82C0₁₆=33472，截断模数为 65536−33472=32064，10 MHz 输入时正确输出约 312 Hz。若实测 637.8 Hz，则实际模数为约 15679，反推预置数为 C2C0₁₆，说明某个并行输入（书中判断为 D₂）异常。

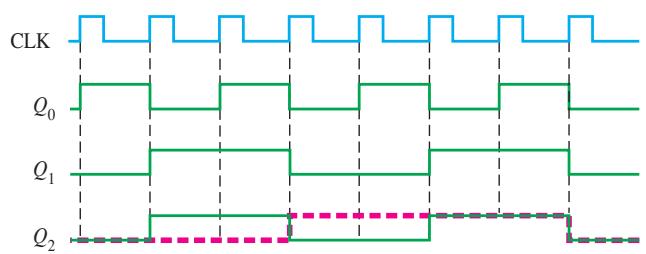

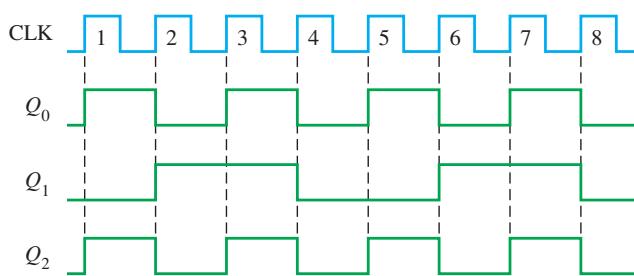

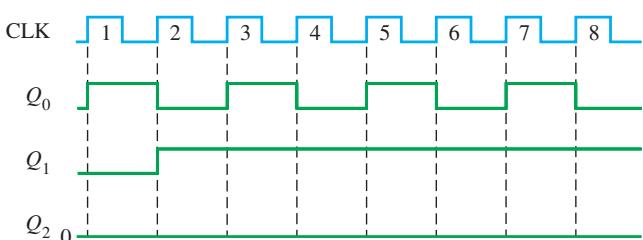

算例 9-10：若 FF2 的 Q 波形与 FF1 完全相同，而 Q₀ 正常，检查 FF2 的 AND 门输入；若其一端内部开路并表现为高电平，Q₀ 就会错误地直接控制 FF2。更换该门后复测。

示波器技巧

双踪示波器测量两个数字信号的时间关系时，优先用较慢信号触发；时钟通常最快，不适合作为绝对时间测量的触发源。

十、应用逻辑：电梯控制器

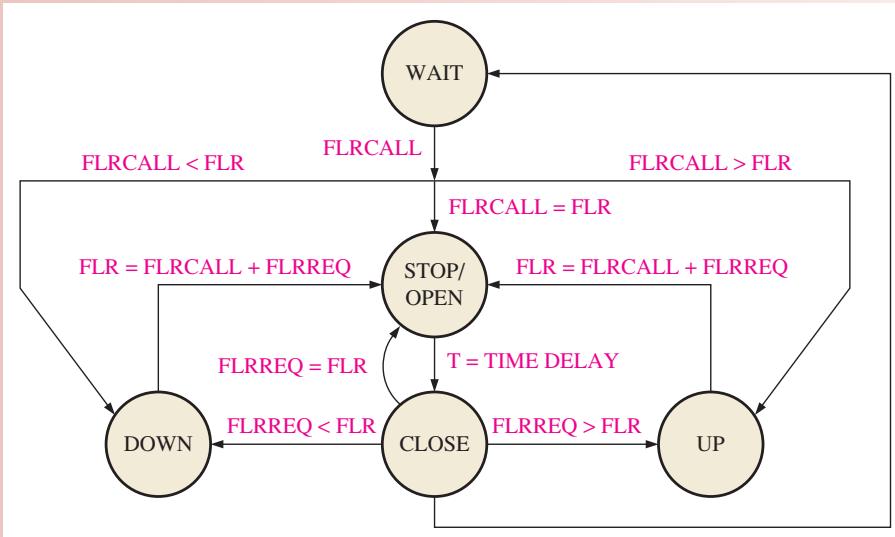

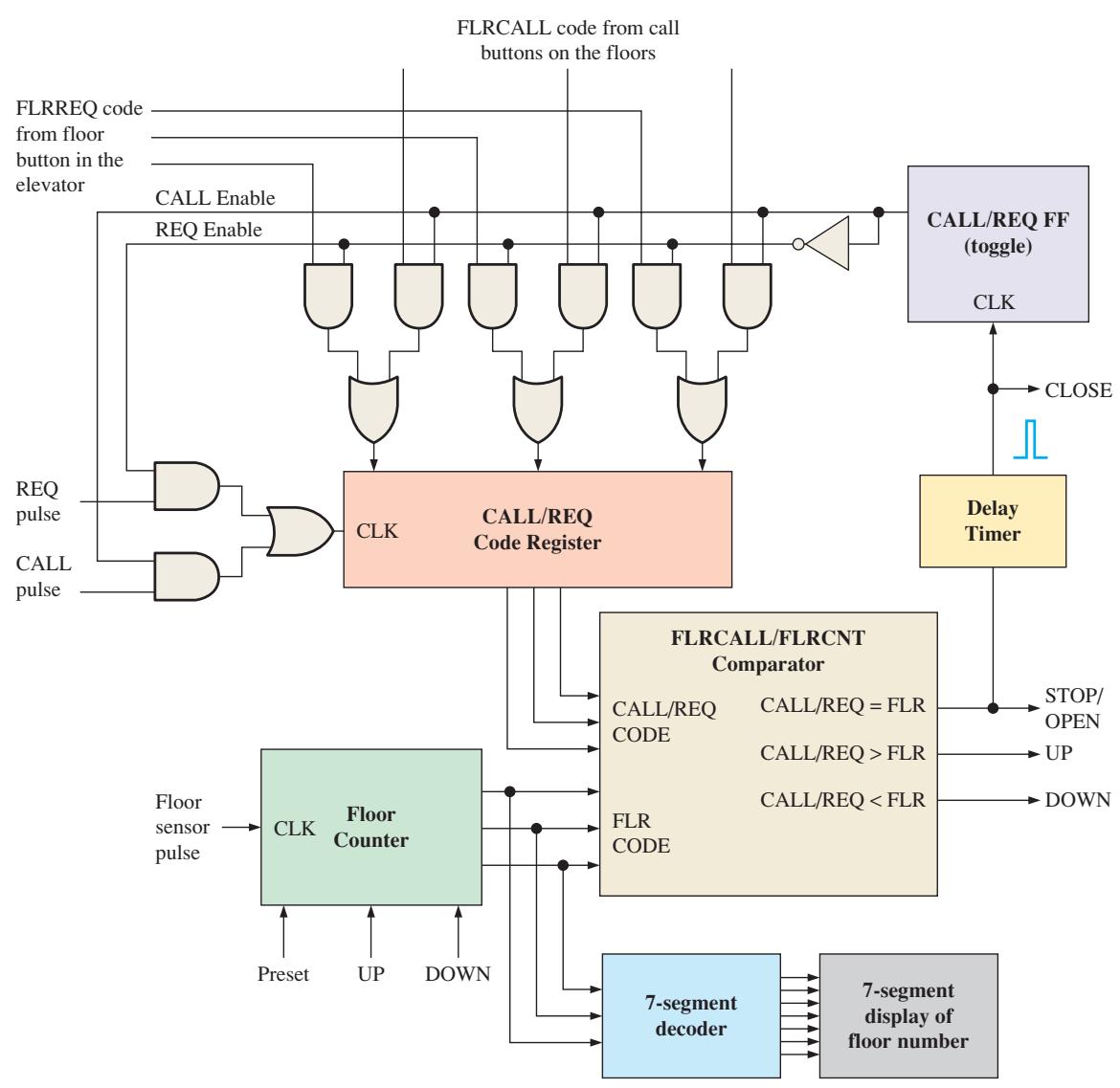

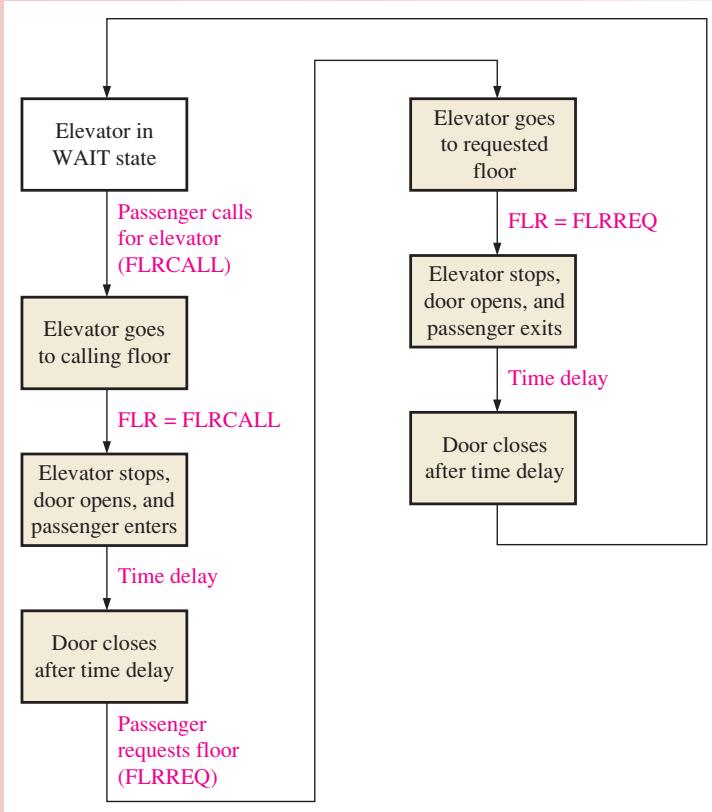

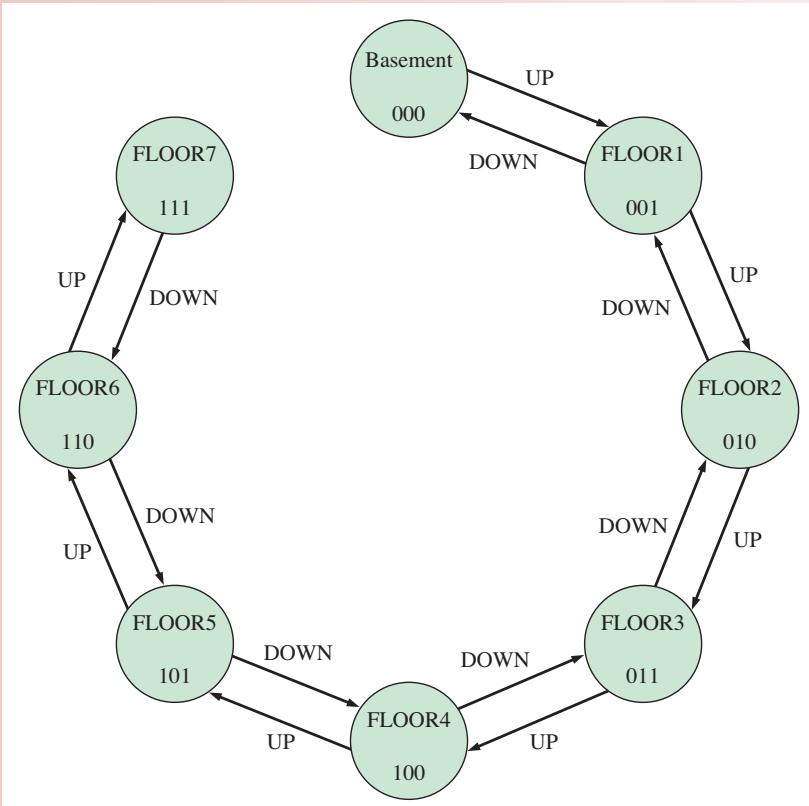

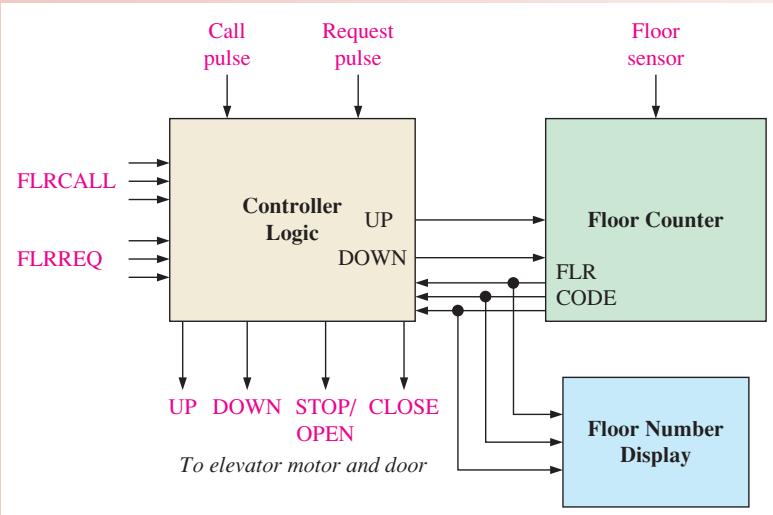

电梯控制器是状态机实例，包含 WAIT、DOWN、UP、STOP/OPEN、CLOSE 五种状态。楼层计数器保存当前楼层，FLRCALL/FLRREQ 以三位编码表示呼叫层和目标层，比较器决定上行、下行或开门；每到一层由传感器脉冲使计数器加一或减一。

初始化时将电梯放在地下层、楼层计数器置 000。该简化设计每个周期只处理一次呼叫和一次请求。

十一、本章小结

1. 异步计数器结构简单但存在传播延迟和译码毛刺；同步计数器所有级共时钟，适合高速。
2. n 个触发器最大模数是 2^n；截断计数器通过译码清零或同步装载实现任意模数。
3. 级联总模数为各级模数之积，也就是分频倍数之积。
4. 计数器可构成状态机、数字钟、停车位控制器、并串转换器和电梯控制器。

十二、自测题

1. 两级异步二进制计数器初态 00，连续 3 个时钟后的状态是什么？为什么第 2 级不是由外部 CLK 直接触发？
2. 每级延迟 8 ns 的 5 位异步计数器，时钟到最高位最坏延迟是多少？最大理论频率是多少？
3. 设计模 13 计数器时应译码哪个状态？为什么不能只把清零线接到普通时钟？
4. 74HC163 的 LOAD、CLR、ENP、ENT、RCO 各在什么时刻起作用？
5. 两个模 10 与一个模 5 计数器级联，总模数及 10 MHz 输入下输出频率是多少？
6. 什么是译码毛刺？用“选通”为什么能够消除它？
7. 用六步法设计任意序列计数器时，J-K 转换表和卡诺图分别解决什么问题？
8. 停车场计数器如何区分入口和出口脉冲，并在满位时控制闸杆？

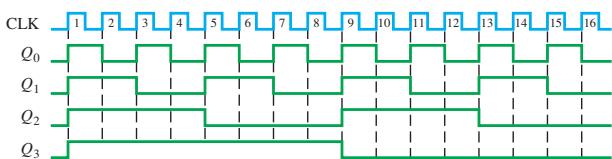

十三、教材图例索引（补充图题）

完成本章的标志

你能够从时序图读出计数状态，依据目标模数选择触发器数量，解释级联分频与译码毛刺，并用状态图、次态表、转换表和卡诺图设计一个自定义同步计数器。

自测一下

异步计数器为什么会产生纹波延迟？

参考答案：因为异步（纹波）计数器只有第一级 FF0 接外部时钟，后一级由前一级的输出（如 Q₀ 的下降沿经反相后）触发，变化像波纹一样逐级传播。每一级都有传播延迟 t_p，最坏总延迟约为 n·t_p，例如 4 位计数器每级 10 ns 时总延迟为 40 ns。若总延迟不小于时钟周期，下一拍到来时计数器可能还未稳定，因此实际频率应低于 f_max≈1/(n·t_p)。

同步计数器如何提高工作速度？

参考答案：同步计数器让所有触发器共用同一个时钟，状态是否翻转由组合逻辑（如 J₁=K₁=Q₀、J₂=K₂=Q₀Q₁）在该边沿到来前决定，而不是等前一级翻转后再触发后一级。这样各级几乎同时变化，延迟只有一级触发器加门电路的时间，避免了纹波计数器 n·t_p 的累积延迟。代价是需要额外的组合逻辑，且译码时仍可能因各级延迟差异出现轻微毛刺。

模 N 计数器设计的关键步骤是什么？

参考答案：先确定所需触发器级数：n 级最大模数为 2^n，要覆盖 N 个状态须满足 2^n≥N。异步方案是译码第 N 个状态并接清零端，可采用部分译码（如模 10 只需 NAND 检测 Q₁、Q₃，模 12 只需检测 Q₃、Q₂）；同步方案常用同步装载，在回收时预置 2^n−N（如 16 位做模 40000 时装入 65536−40000=25536）。任意序列则用六步法：状态图→次态表→转换表→卡诺图→化简→实现，并确保无效状态能回到有效序列。

计数器译码毛刺如何抑制？

参考答案：毛刺的根源是计数器翻转不是一次完成，例如异步计数器从 0111→1000 时会短暂经过若干过渡态，译码器因此输出错误的窄脉冲。抑制办法是选通（strobing）：等计数输出稳定后才允许译码器工作，例如正边沿计数时用时钟低电平作为译码使能。此外优先选用同步计数器也能明显减少毛刺，因为各级同时翻转。

级联计数器实现分频时如何计算分频比？

参考答案：级联计数器的总模数（即分频比）等于各级模数之积：M_total=M₁×M₂×…，输出频率 f_out=f_in/M_total。例如模 4 与模 8 级联为除 32；两个模 10 十进制计数器级联得模 100，三级得模 1000，1 MHz 经三级十进制链可依次得到 100 kHz、10 kHz、1 kHz。再如 1 MHz 要得到 10 kHz，需除 100，用两个 74HC190 级联即可。
