学习导航
本章把多个触发器“串起来”，形成能够保存、移动和转换数字数据的移位寄存器。建议按“单级存储 → 四种输入/输出方式 → 双向移位 → Johnson/环形计数器 → 工程应用 → 故障排查”的顺序学习。文中的 Q₀ 通常是最先进入数据的级，Q₃/Q₇ 是移出端；具体方向以图中箭头为准。
一、先建立直觉：寄存器就是会移动的多位记忆
一个 D 触发器在时钟有效边沿把 D 的 0 或 1 存入 Q，并在下一次时钟到来前保持不变。因此，一个由 n 个触发器组成的寄存器能保存 n bit；每来一个时钟，级与级之间按照连线把数据复制到相邻级，这就是“移位”。
- 存储容量：等于级数（触发器数），4 级就是 4 bit，8 级就是 1 byte。
- 移位能力：每个时钟边沿把数据向右或向左移动一位；移入端补进新 bit，移出端丢出旧 bit。
- 清零：用异步 CLR 或连续移入 0 均可清零；实际芯片通常提供专用清零端。

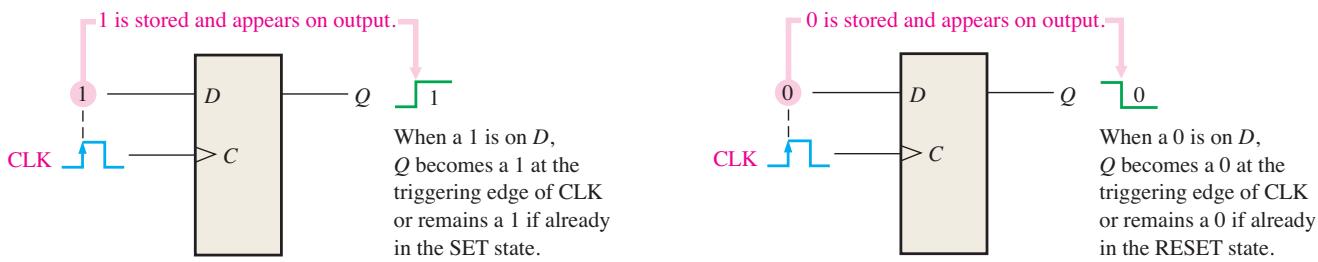

下图展示 D 触发器如何保存 1 或 0。
常见数据通路包括：串入串出（SISO）、串入并出（SIPO）、并入串出（PISO）、并入并出（PIPO），以及向左/向右旋转。箭头表示每个时钟数据移动的方向。
判断口诀
看到“一个数据线逐位进入”就是串行输入；看到“多根线同时装入”就是并行输入。输出端同理。类型的四字母缩写按“输入/输出”顺序读：SISO、SIPO、PISO、PIPO。
二、四种数据输入/输出方式
2.1 串入串出（SISO）

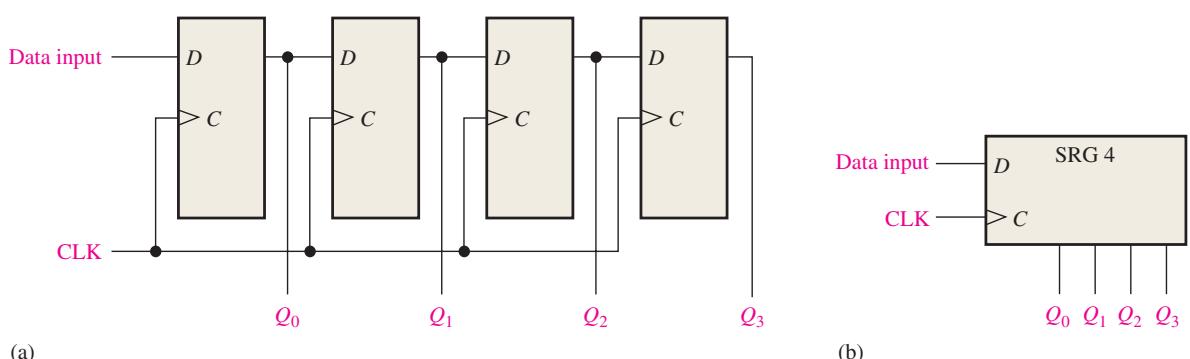

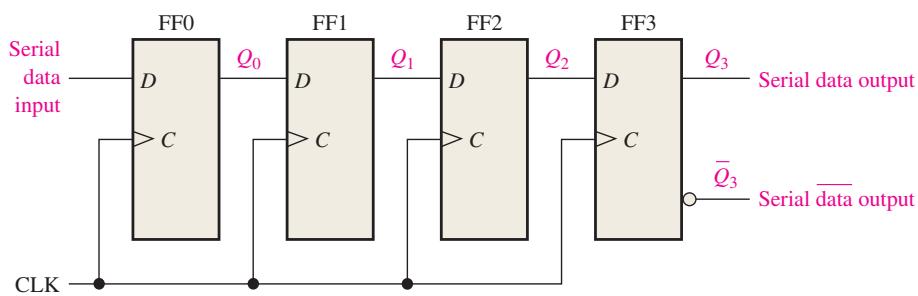

4 位 SISO 由 4 个 D 触发器串接而成。数据一次进入 1 bit，连续 4 个时钟后填满；再继续打时钟，最早进入的 bit 先从末级 Q₃ 出来。若串入序列按最低有效位优先（LSB first），必须结合移位方向判断最终并行排列。

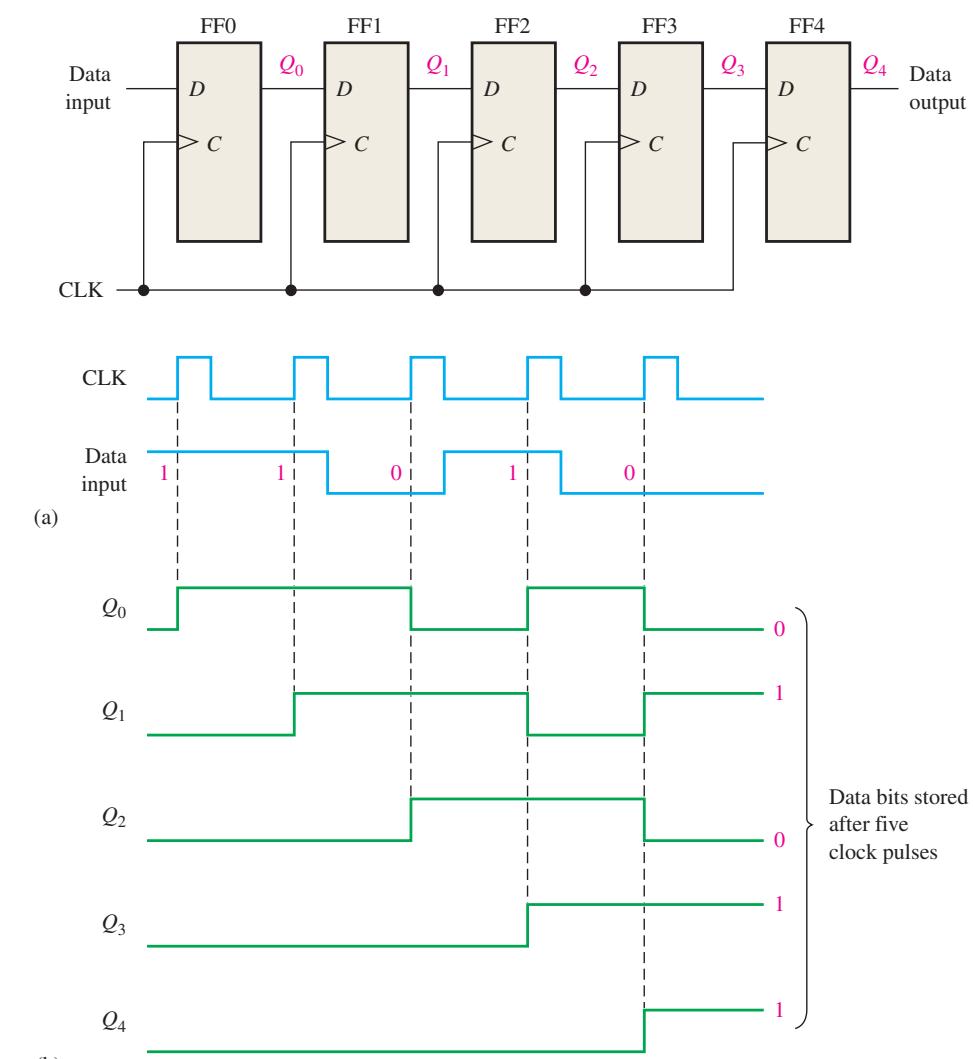

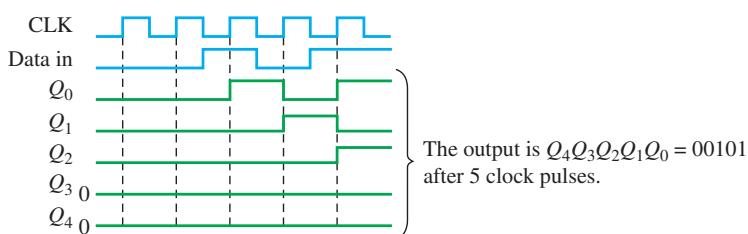

Worked Example 8-1（保留原题与结论）：5 位寄存器初始清零，按题图给定的数据和时钟波形输入。第 1 个时钟把第一个 1 存入，之后每拍右移；5 个时钟后寄存器为 Q₄Q₃Q₂Q₁Q₀=11010，波形见图8-4。若数据输入反相，只需把每拍采样到的 0/1 取反后重复同样的移位过程。
逐拍跟踪方法：先写初态；每个有效时钟边沿同时完成“新 bit → Q₀、旧 Q₀ → Q₁、旧 Q₁ → Q₂ …”。不要在一个时钟内使用已经更新后的值。
2.2 串入并出（SIPO）
SIPO 的装入过程与 SISO 完全相同，但每一级 Q 都引出，因此 4 个 bit 装满后可同时读出。它是“少线传输、多线处理”的核心电路。

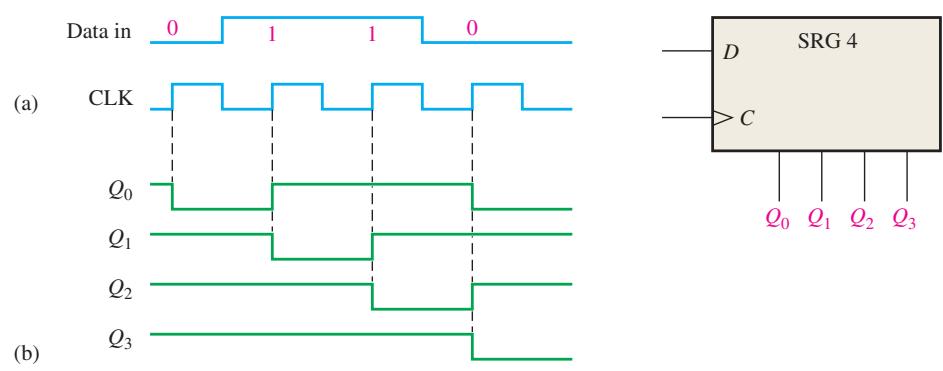

Worked Example 8-2（保留原题与结论）：4 位寄存器初始全 1，按图8-7的串行输入和时钟逐拍移位。4 个时钟后状态为 0110。若第四拍之后继续保持串行输入为 0，再打 3 拍，寄存器状态为 0000。

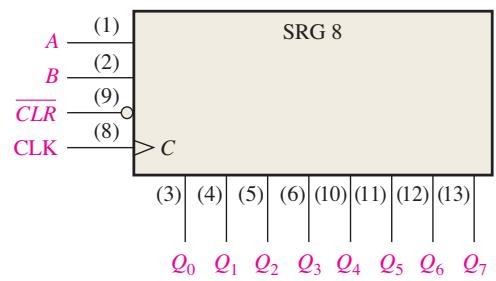

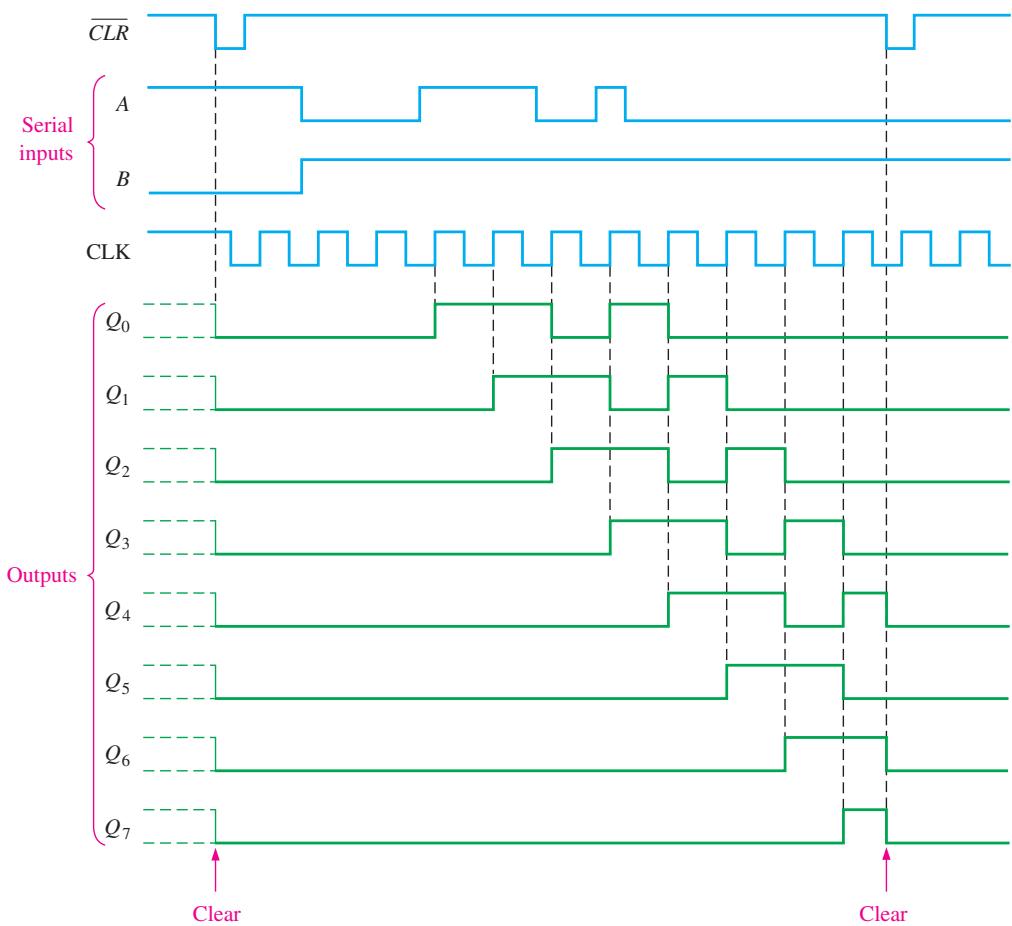

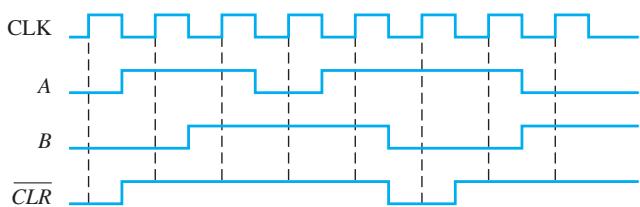

74HC164 是典型 8 位 SIPO 芯片：A、B 为门控串行输入，CLR 为低有效异步清零，Q₀～Q₇为并行输出。只有 B=1 时，A 上的数据才能在时钟边沿进入。
VHDL 读法
原书的 VHDL 将每一级 D 触发器实例串接：FF1 的 D 接 FF0 的 Q，依次类推。
Clr与数据相与实现清零效果；真实器件的异步 CLR 时序应以数据手册为准。
-- 8位串入并出结构的核心连接（示意）
FF0: dff1 port map(D=>D0 and Clr, Clock=>Clock, Q=>Q0);
FF1: dff1 port map(D=>Q0 and Clr, Clock=>Clock, Q=>Q1);
-- FF2 ... FF7 以同样方式连接2.3 并入串出（PISO）

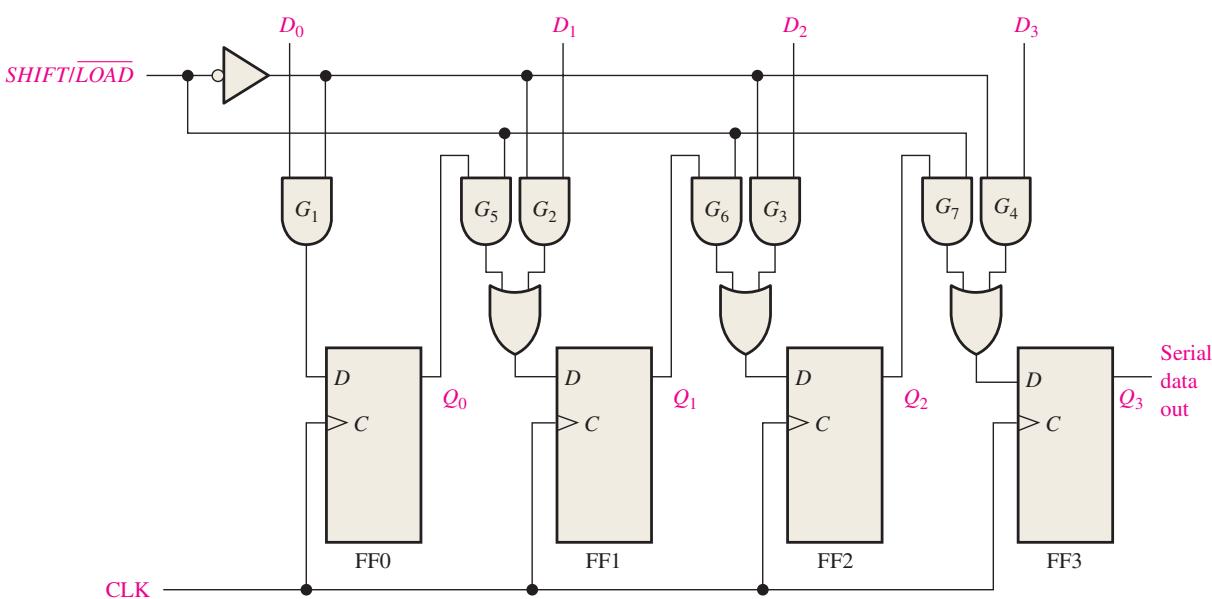

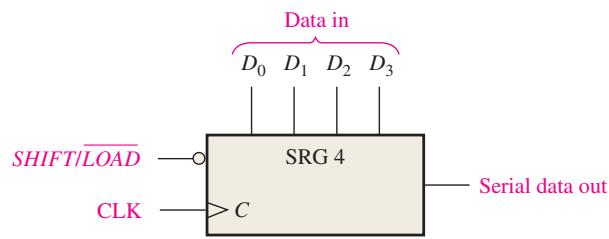

PISO 用多根并行线一次装入，再用一根串行线逐拍移出。SHIFT/LOAD=0 时选择并行输入；SHIFT/LOAD=1 时关闭并行通路并允许右移。选择逻辑本质是 AND-OR 多路选择器。

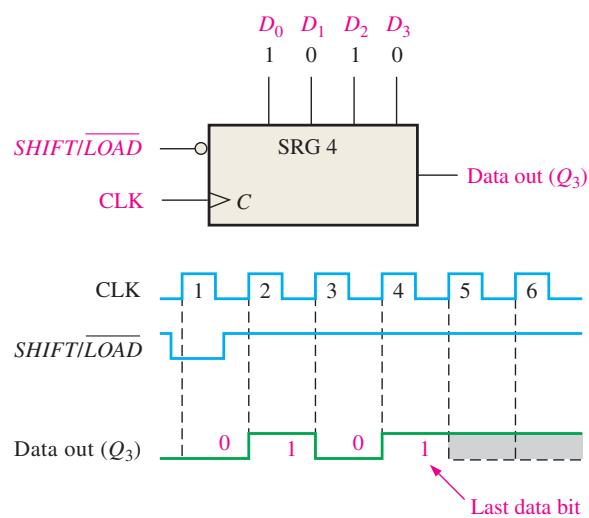

Worked Example 8-3（保留原题与结论）：图8-11给出时钟和 SHIFT/LOAD。第1拍并行装入 D₀D₁D₂D₃=1010，之后第2～4拍依次把剩余 bit 移到串行输出，第5拍全部移出（若 D₀持续为1，寄存器随后由1填充）。

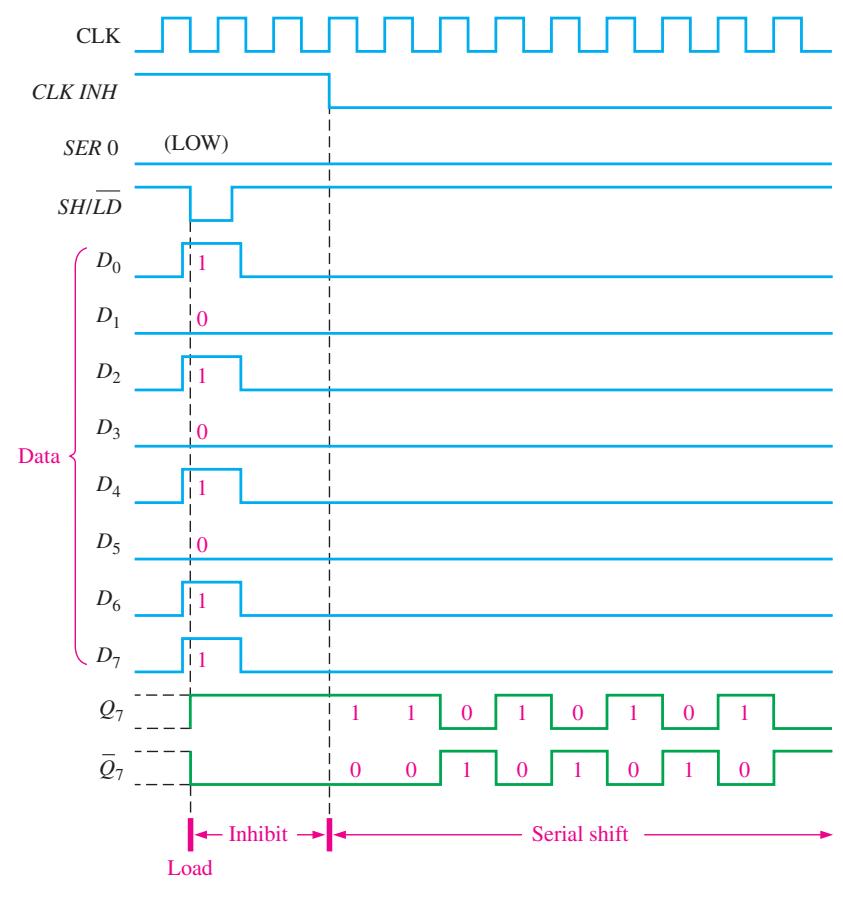

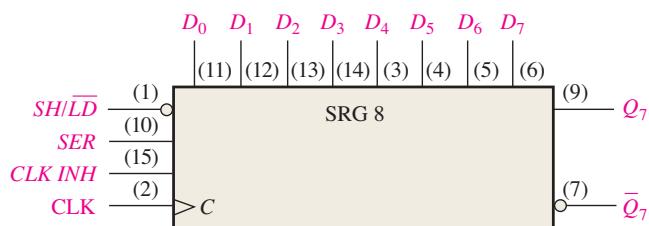

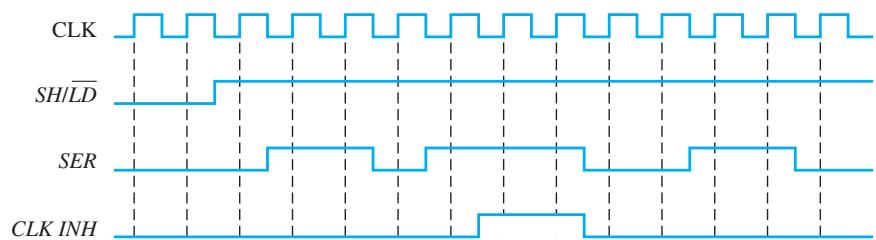

74HC165 是常用 8 位 PISO：SH/LD 低时异步并行装载，SER 支持串行输入，CLK INH 高可禁止时钟，Q₇及反相输出可用于串行读出。

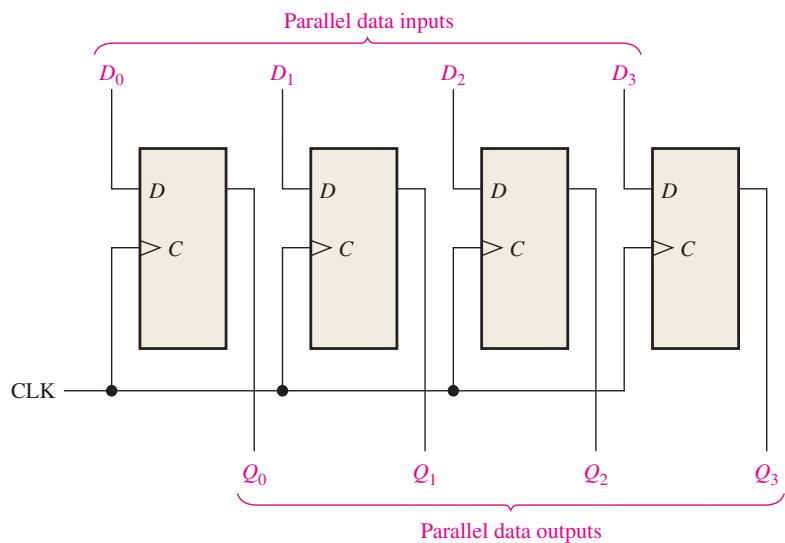

2.4 并入并出（PIPO）
PIPO 在同一个时钟边沿同时装入所有 bit，随后各 Q 端立即（经过触发器传播延迟）得到对应数据，适合寄存器间总线传输。

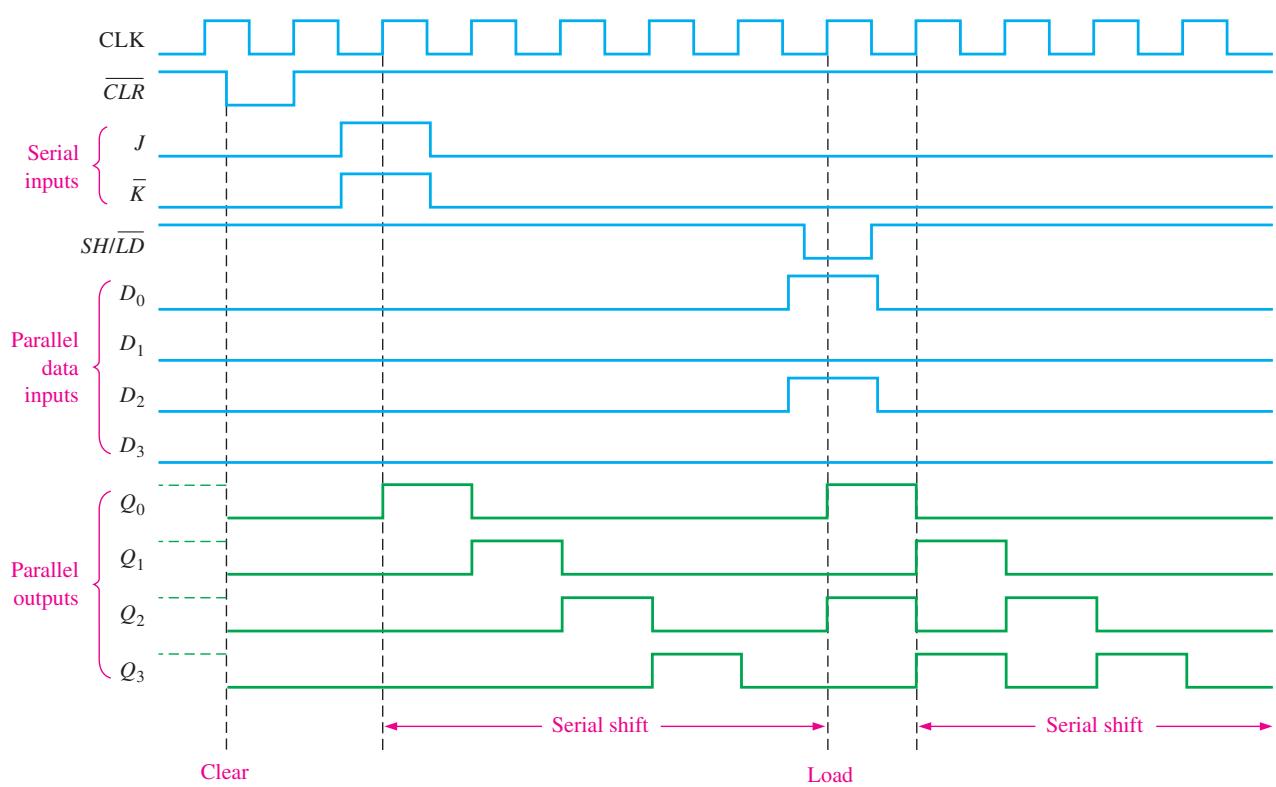

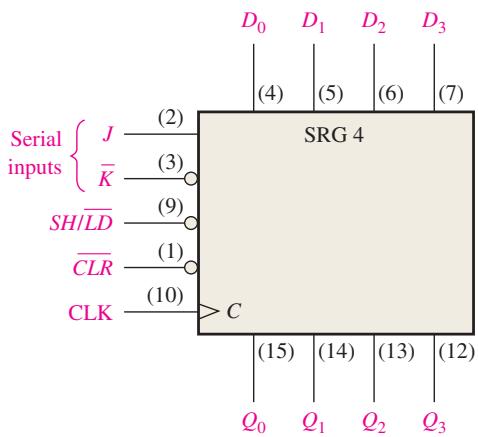

74HC195 支持并行访问，也可通过 J/K 串行输入实现其他三种工作方式。SH/LD 低时正沿同步并行装载；高时右移；CLR 为低有效异步清零。
三、双向与通用移位寄存器

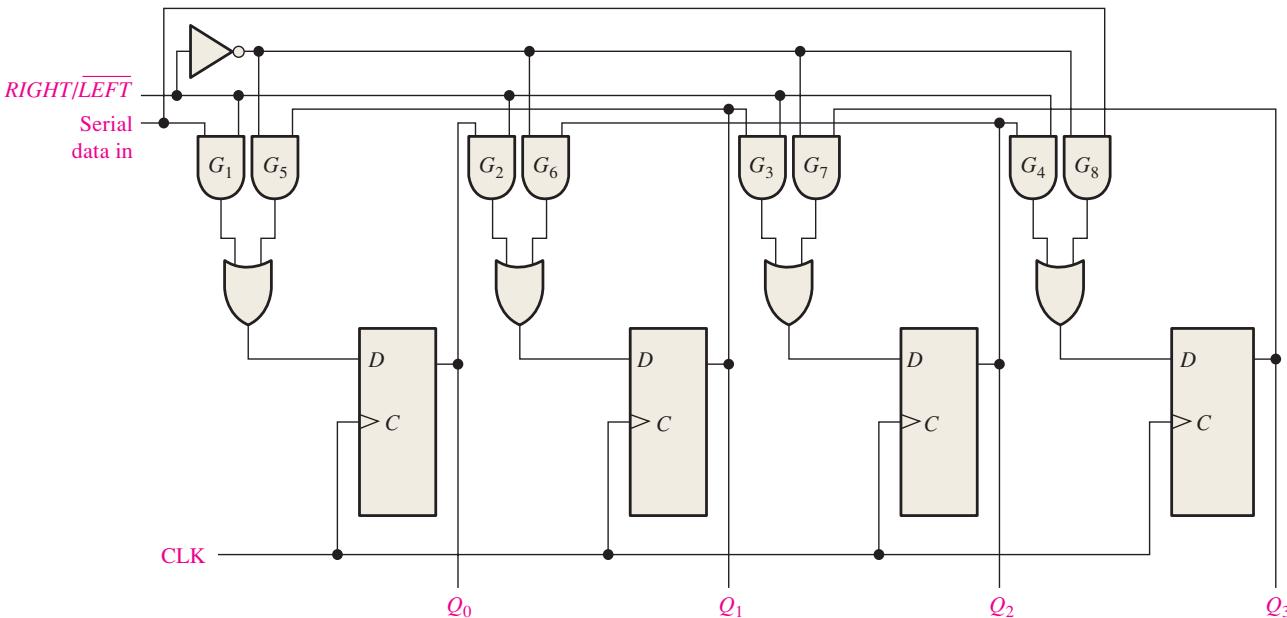

双向寄存器用控制信号选择左右两套门电路：RIGHT/LEFT=1 时右移，=0 时左移。边界级需要接入串行数据，避免移位时悬空。

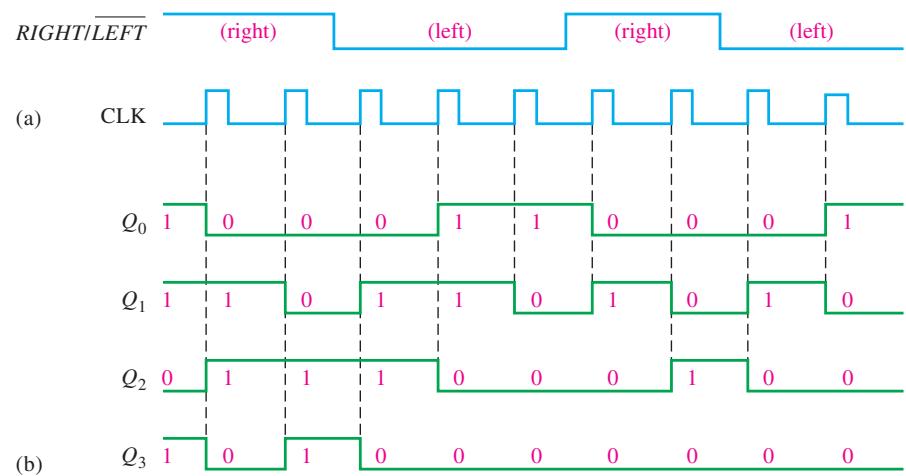

Worked Example 8-4（保留原题与解题法）：初态 Q₀Q₁Q₂Q₃=1101，串行输入为低。逐个时钟读取 RIGHT/LEFT 波形：高电平时向右移动，低电平时向左移动；每一拍只把旧状态按方向整体移动一位，空出的端补入0。图8-18(b)给出完整状态。

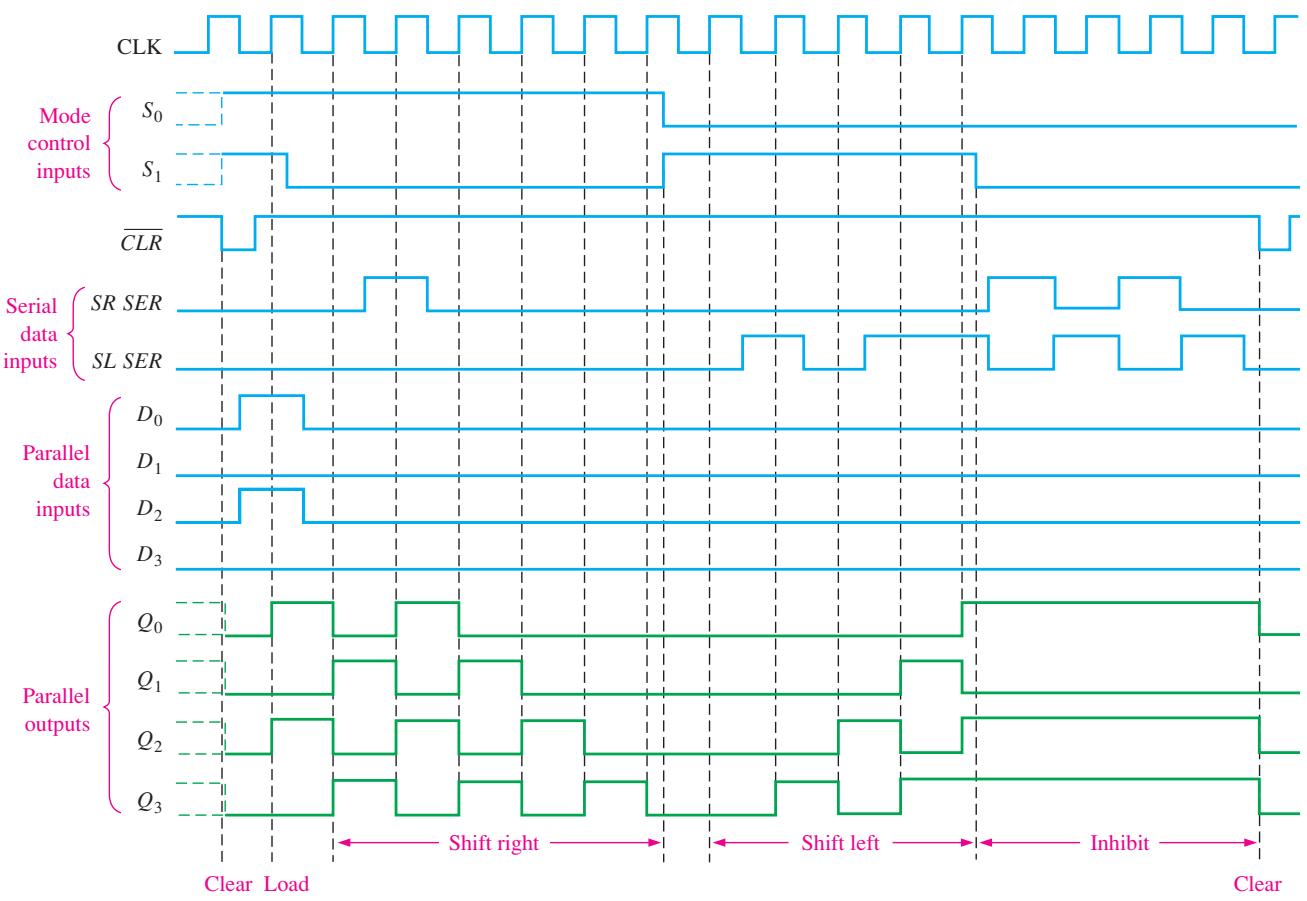

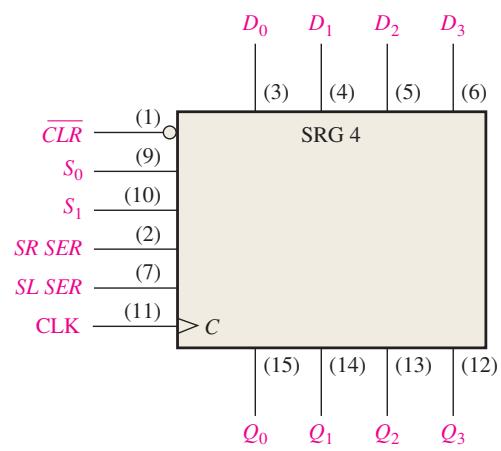

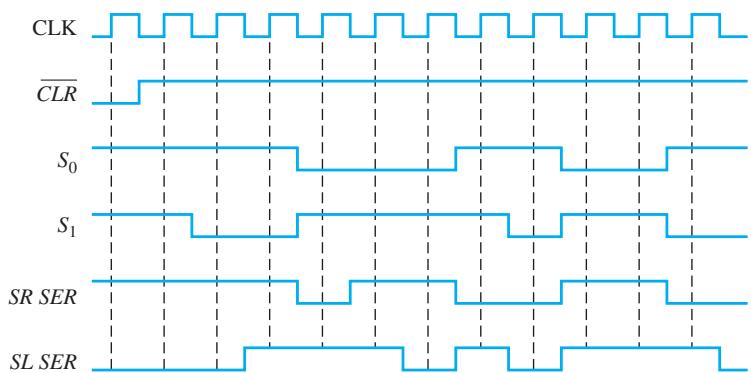

74HC194 是 4 位通用双向移位寄存器，S₁S₀ 决定模式：00 保持，01 右移，10 左移，11 并行装载；所有动作通常在时钟正沿同步完成。
四、把移位寄存器变成计数器
普通寄存器没有固定状态序列；把末级输出反馈到输入，就会形成具有确定循环序列的“移位寄存器计数器”。
4.1 Johnson 计数器

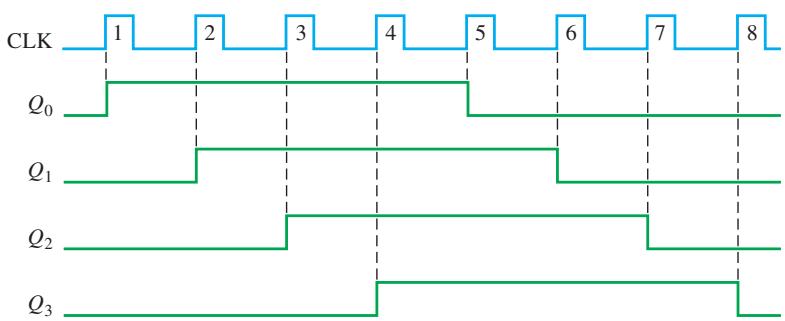

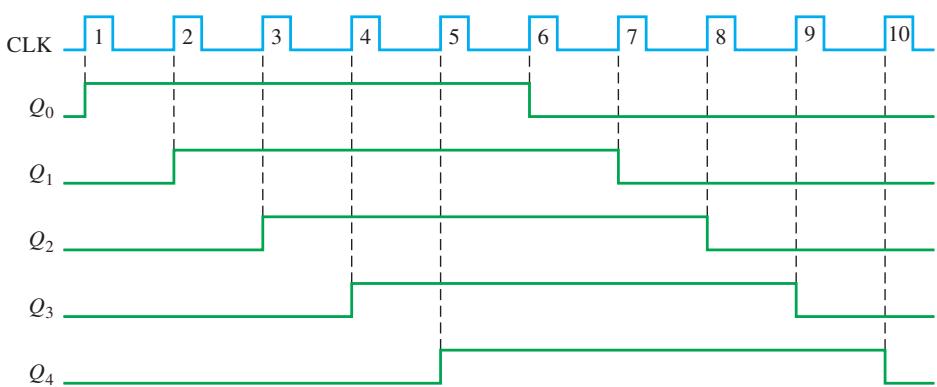

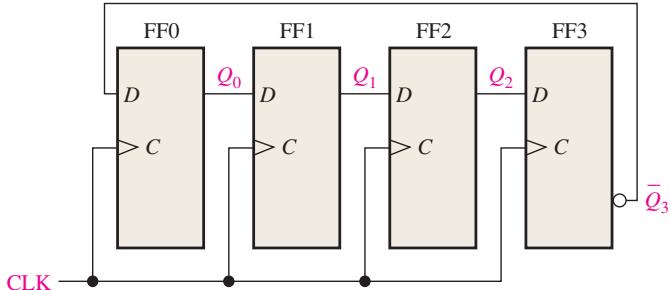

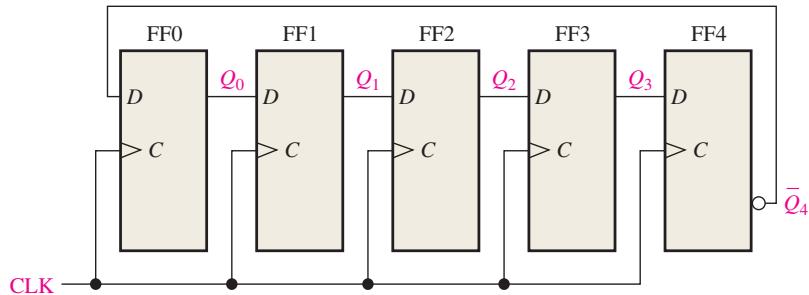

Johnson 计数器把最后一级的反相输出 (\overline Q) 反馈到第一级 D。n 级产生 2n 个状态，先逐步填入 1，再逐步填入 0。4 级序列为 0000→1000→1100→1110→1111→0111→0011→0001→0000；5 级同理，共10态。
4.2 环形计数器

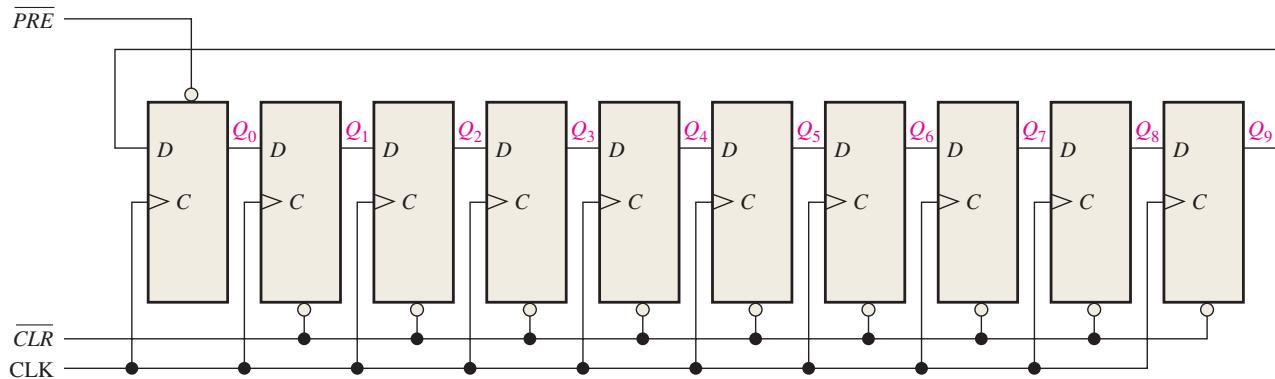

环形计数器把末级 Q（不取反） 反馈到首级，通常预置“只有一个1”的模式。n 级只有 n 个有效状态，1 像指针一样绕环移动；优点是每个输出直接代表一个状态，无需复杂译码。

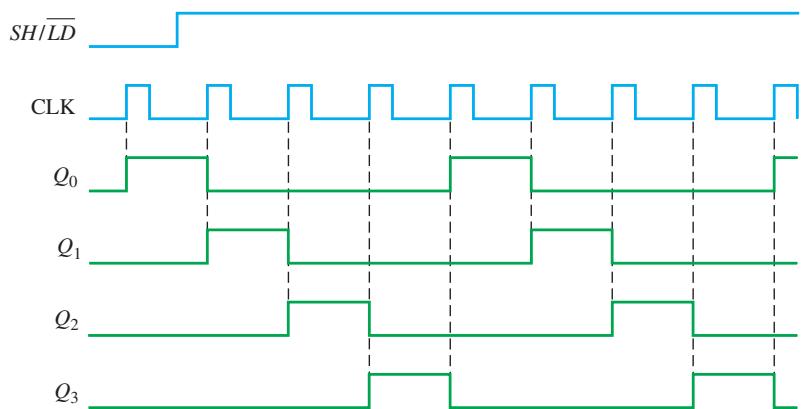

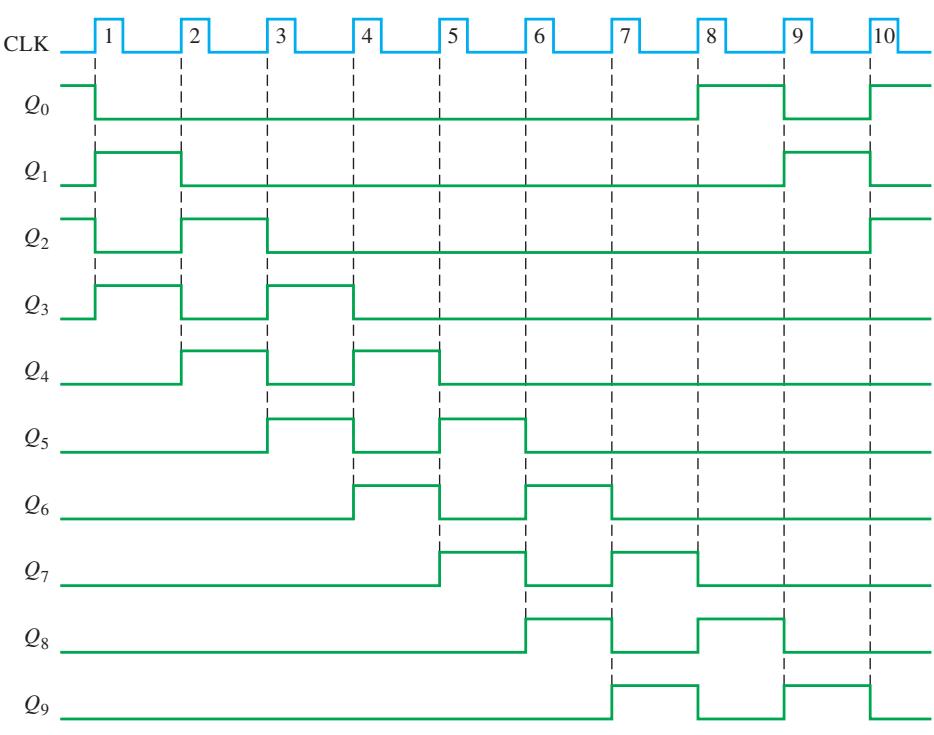

Worked Example 8-5（保留原题与结论）：10 位环形计数器初态 1010000000，有两个 1；每拍整体循环移动，因此每个 Q 输出是两个相隔固定拍数的脉冲叠加。图8-25（原书配图）展示各输出波形。初态 0101001111 时同样按“旋转而非重新计算”即可得到序列。
五、工程应用
5.1 用于可调时间延迟

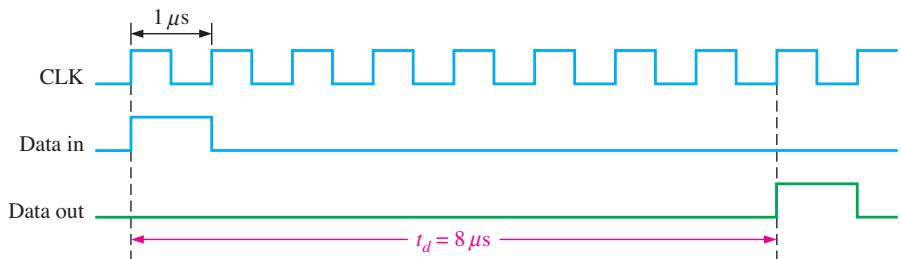

SISO 的延迟量为 [ t_d=nT_{CLK}=\frac{n}{f_{CLK}}. ] 例如 8 级、1 MHz 时钟的延迟为 8 μs。级联寄存器可增加延迟，从较低级输出可减少延迟。

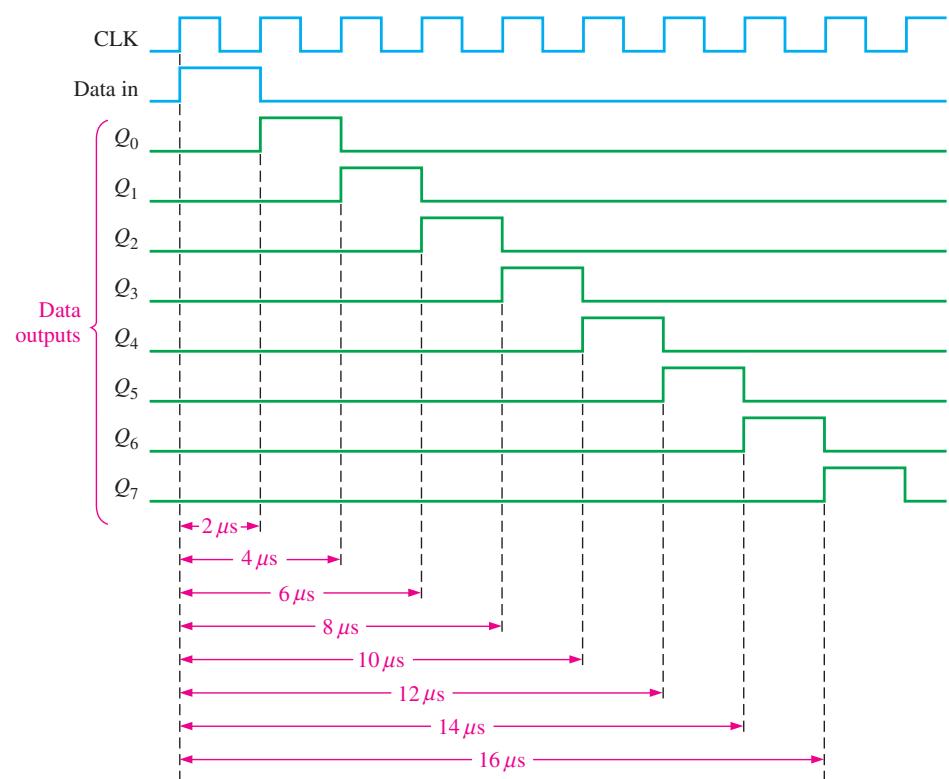

Worked Example 8-6（保留原题与结论）：图8-27中时钟周期为 2 μs，输入到 Q₀～Q₇ 的延迟依次为 2、4、…、16 μs；改变时钟频率即可同比改变全部延迟。
5.2 74HC195 构成环形计数器

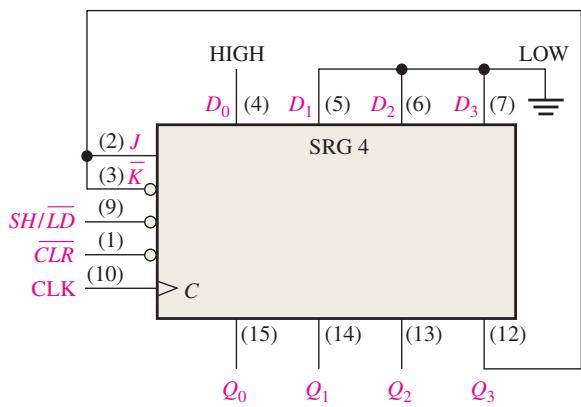

把 Q₃ 回接到串行输入，先用 SH/LD 并行预置 1000，随后每拍 1 循环移动，得到 4 态环形计数器。
5.3 串行-并行转换与 UART

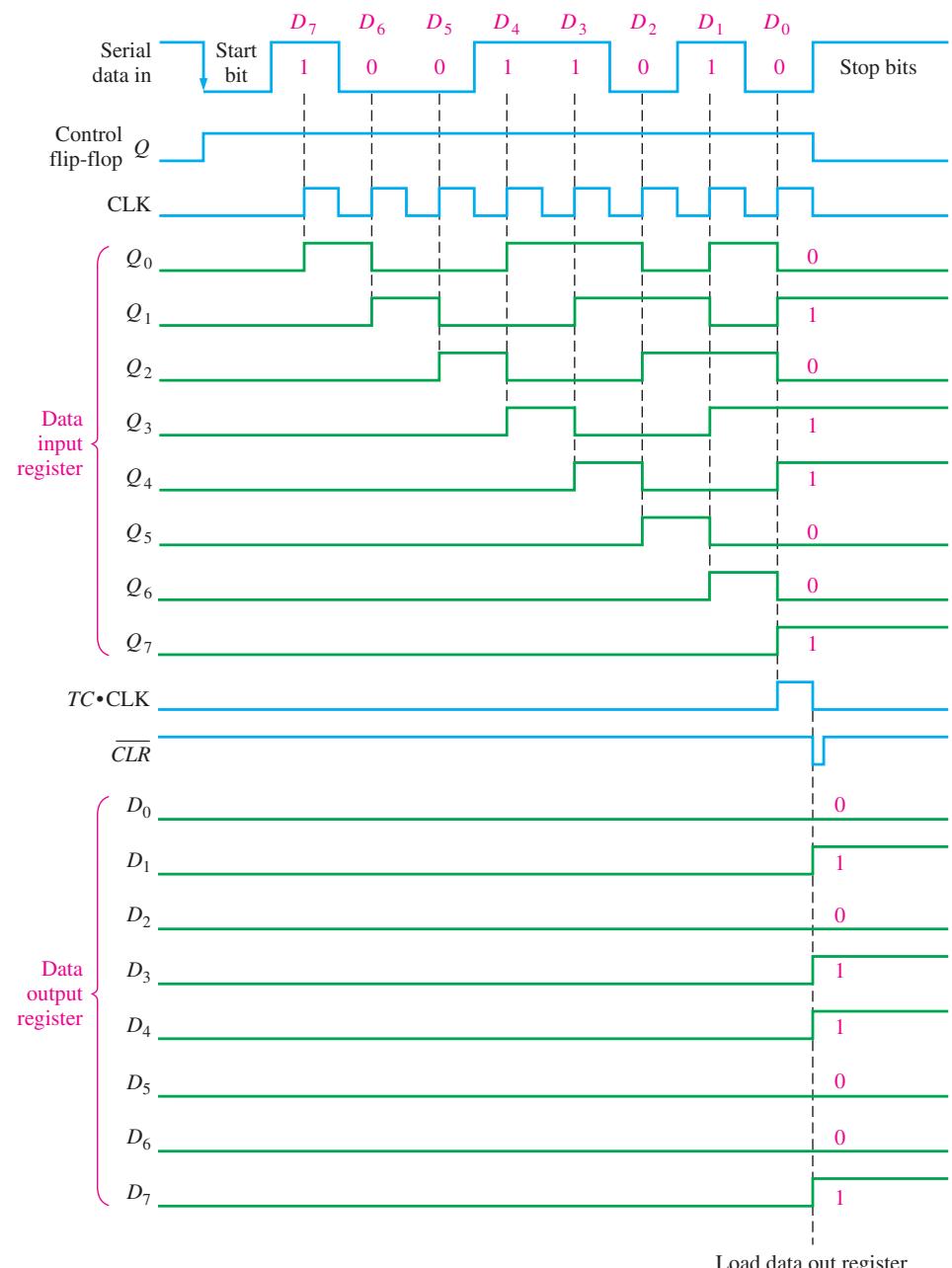

串行传输省导线，并行处理便于 CPU 运算；SIPO 先逐位采样，再一次性读出。典型异步帧为：1 个起始位 0、8 个数据位（可含奇偶校验）、1～2 个停止位 1，空闲时线路保持高电平。

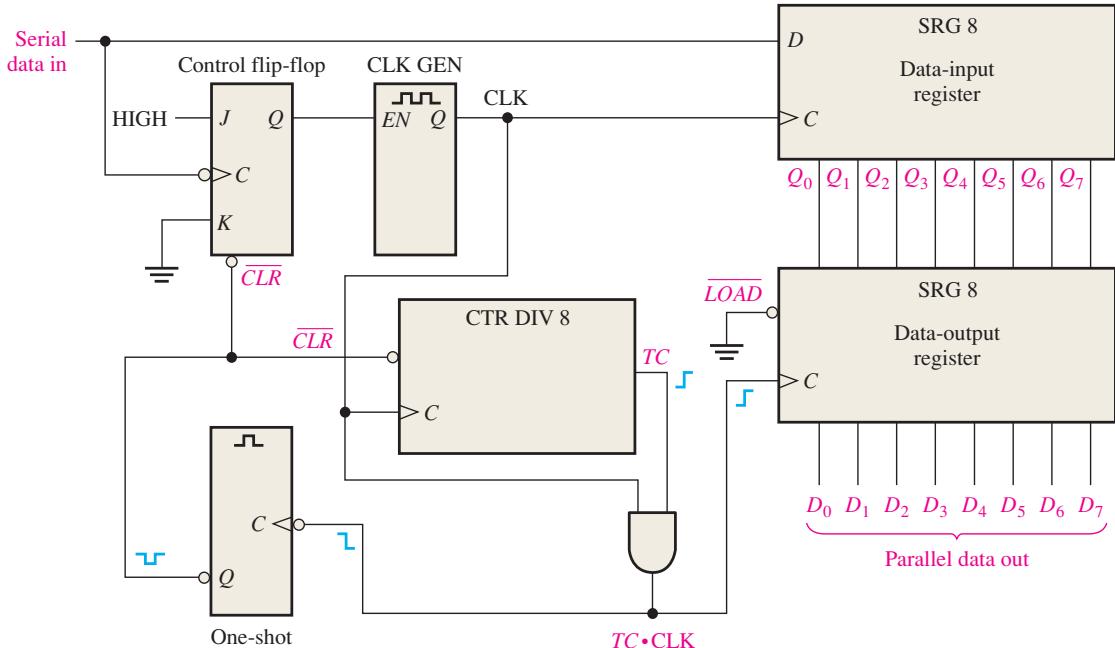

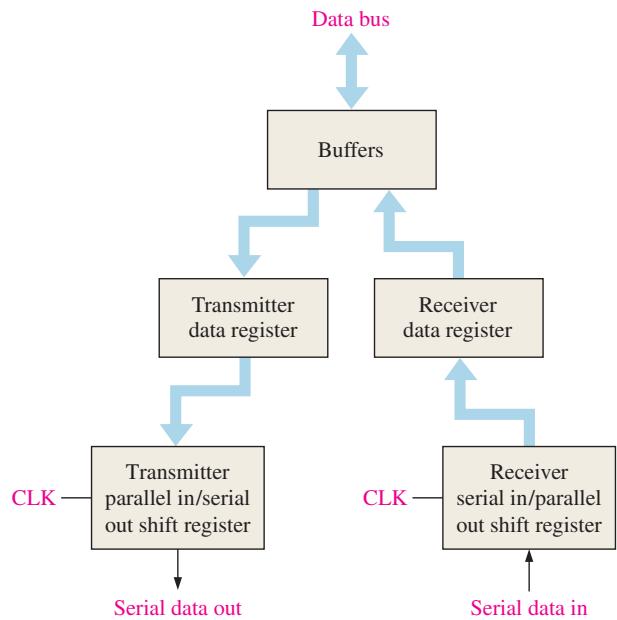

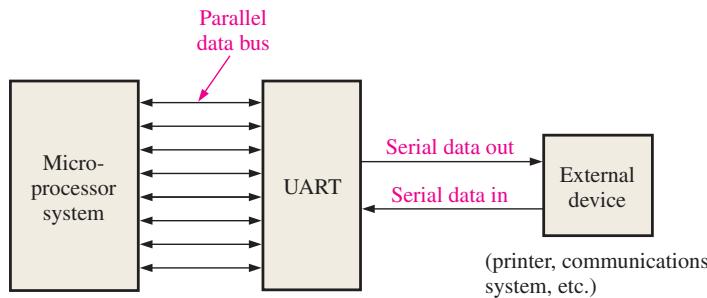

UART（Universal Asynchronous Receiver Transmitter，通用异步收发器）同时包含串并和并串两条通路：接收时把串行帧还原为数据总线上的并行字节；发送时把并行字节加上起始/停止位后串行发出。
5.4 键盘编码器

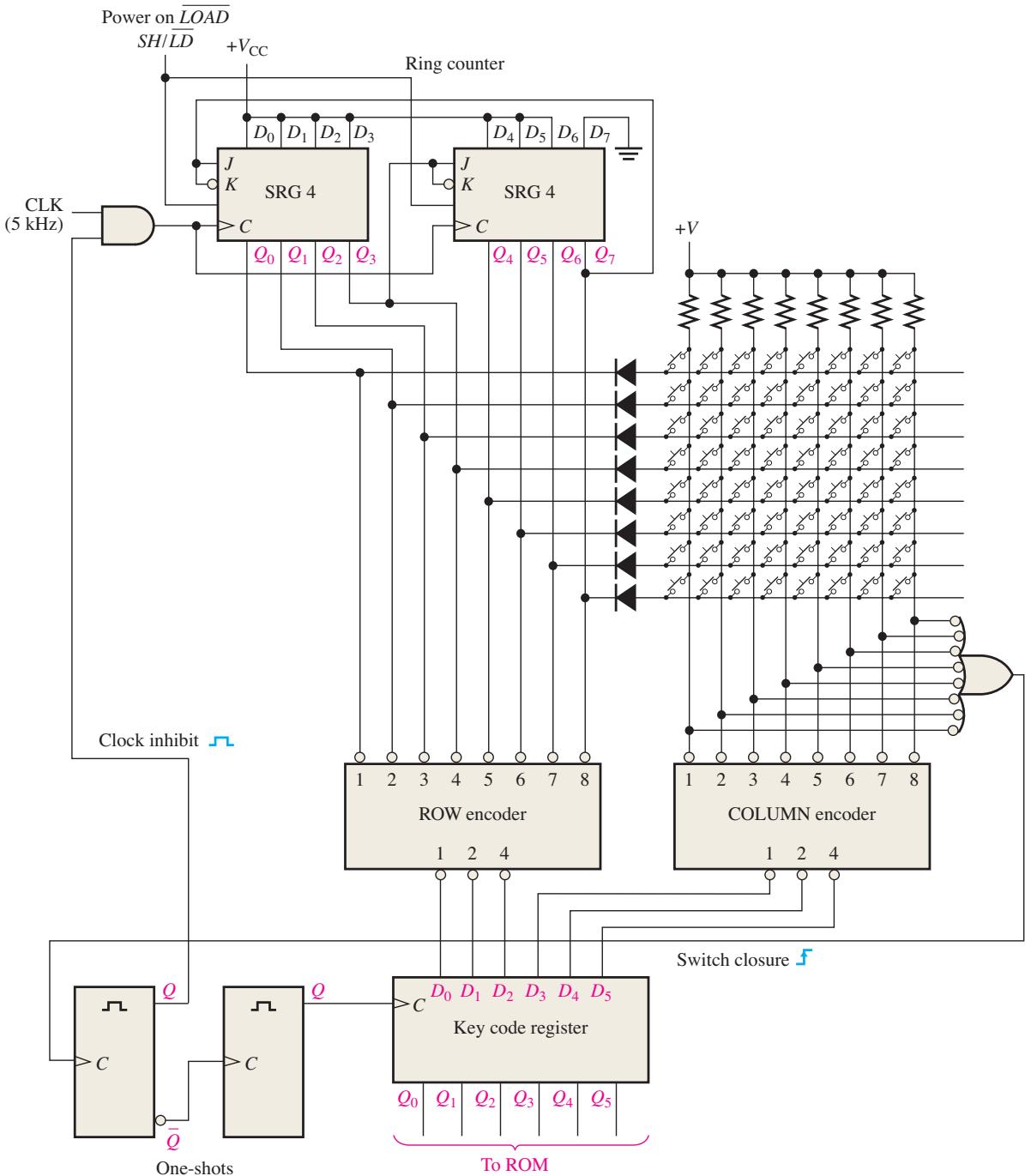

8×8 键盘矩阵由环形计数器逐行扫描：5 kHz 时钟经 8 态环形计数器后，每行约 625 次/秒被拉低检测。某行某列闭合后，行、列优先编码器分别输出 3 bit，合成唯一 6 bit 键码，再由寄存器锁存并送 ROM 转成字符码。
六、逻辑符号中的依赖标注

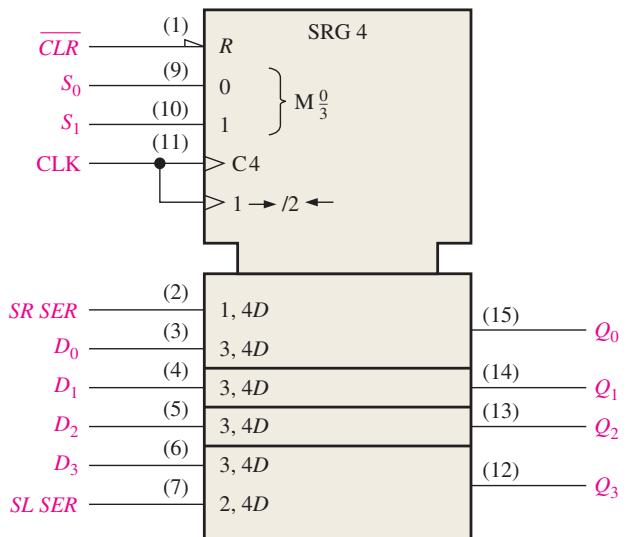

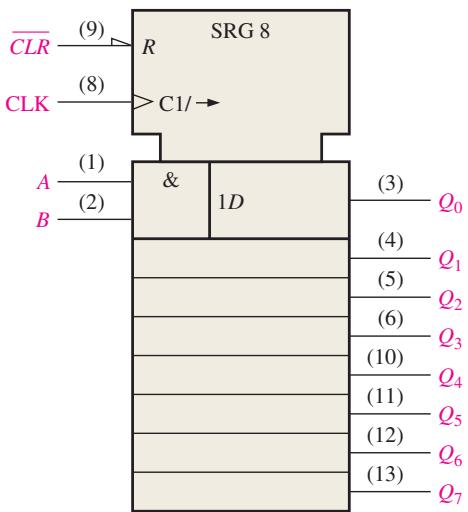

74HC164 的 R 表示异步复位；箭头表示 Q₀→Q₇ 的数据流；1D 与 1C 表示数据端受时钟端控制。74HC194 的模式编码为：0 保持、1 右移、2 左移、3 并行装载；1,4D、2,4D、3,4D 分别说明哪些输入在相应模式下受时钟控制。
七、时序逻辑故障排查

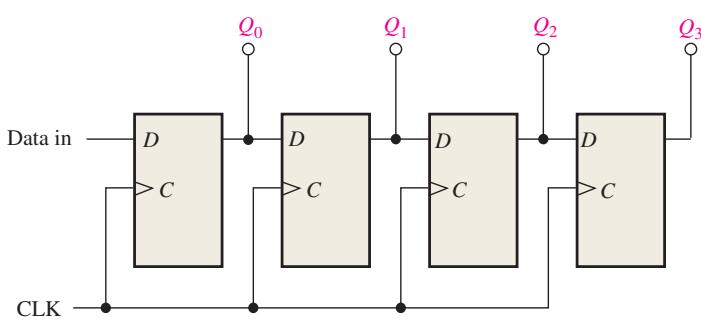

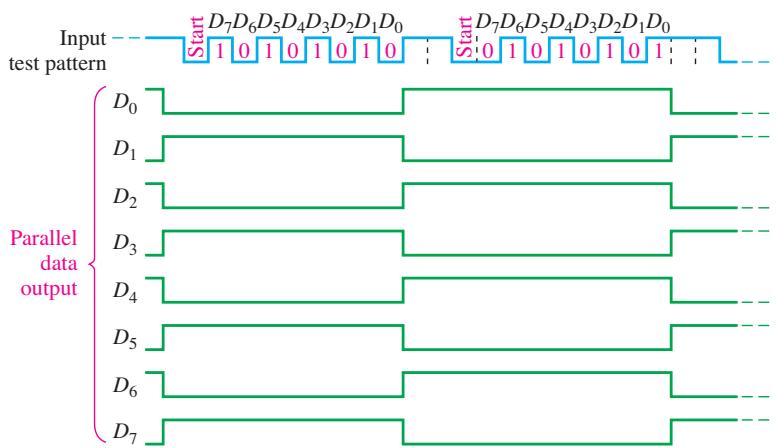

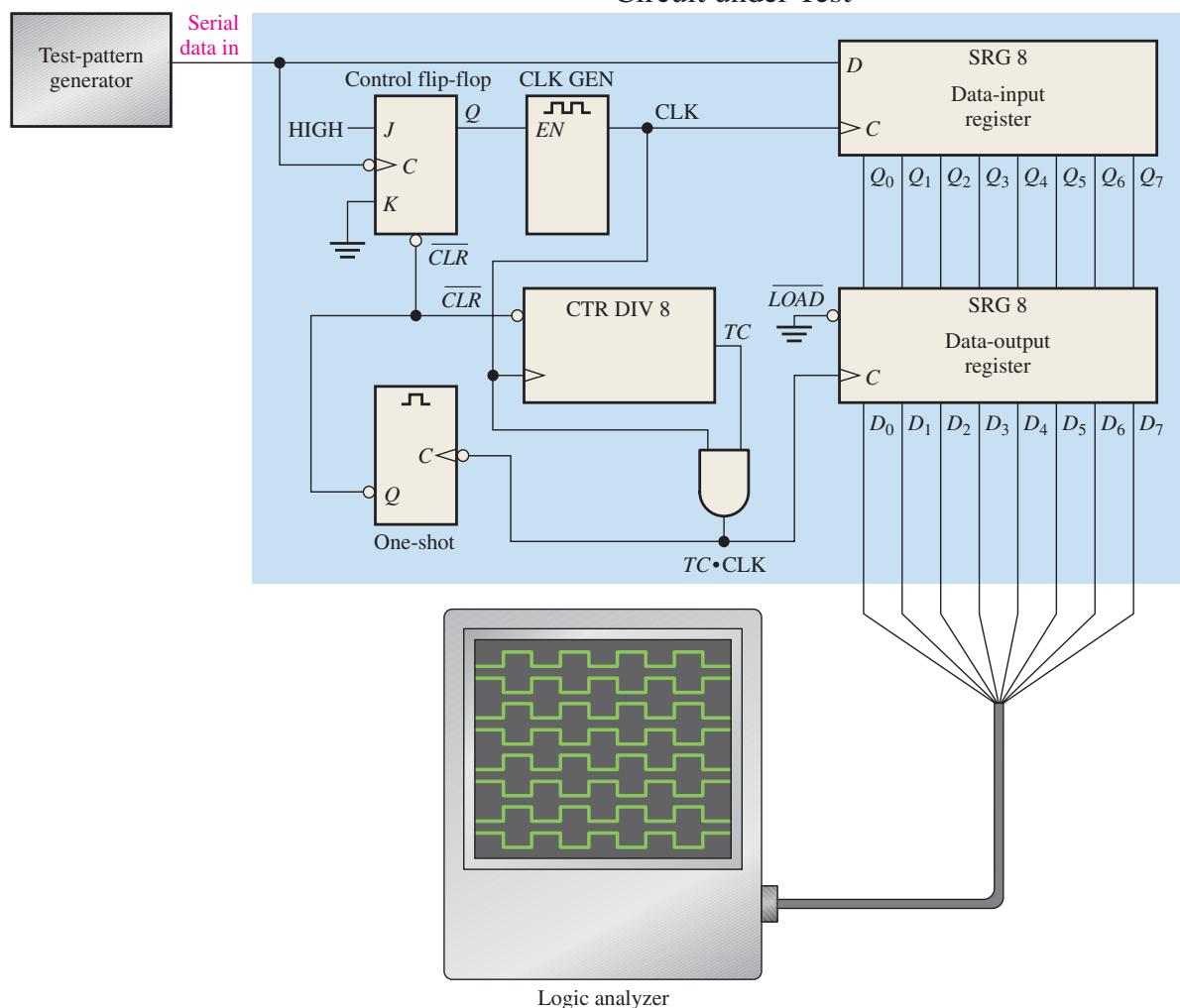

“Exercise（施加测试激励）”的目标是让每个触发器都经历 SET/RESET，让计数器走完全部状态，再观察输出是否符合预期。串并转换器可交替输入 10101010 与 01010101，这样能暴露某一级卡死、时钟缺失、装载线异常等故障。
排查顺序：先比较输入寄存器输出；若输入寄存器正确而输出寄存器错误，检查输出寄存器的装载端、时钟、电源地和连线；若输入寄存器也错，则继续向前检查时钟发生器、计数器、单稳态和门电路。示波器测数字信号优先使用 DC 耦合，便于发现错误的 0 V 基准和浮地。
八、应用综合：四位密码锁

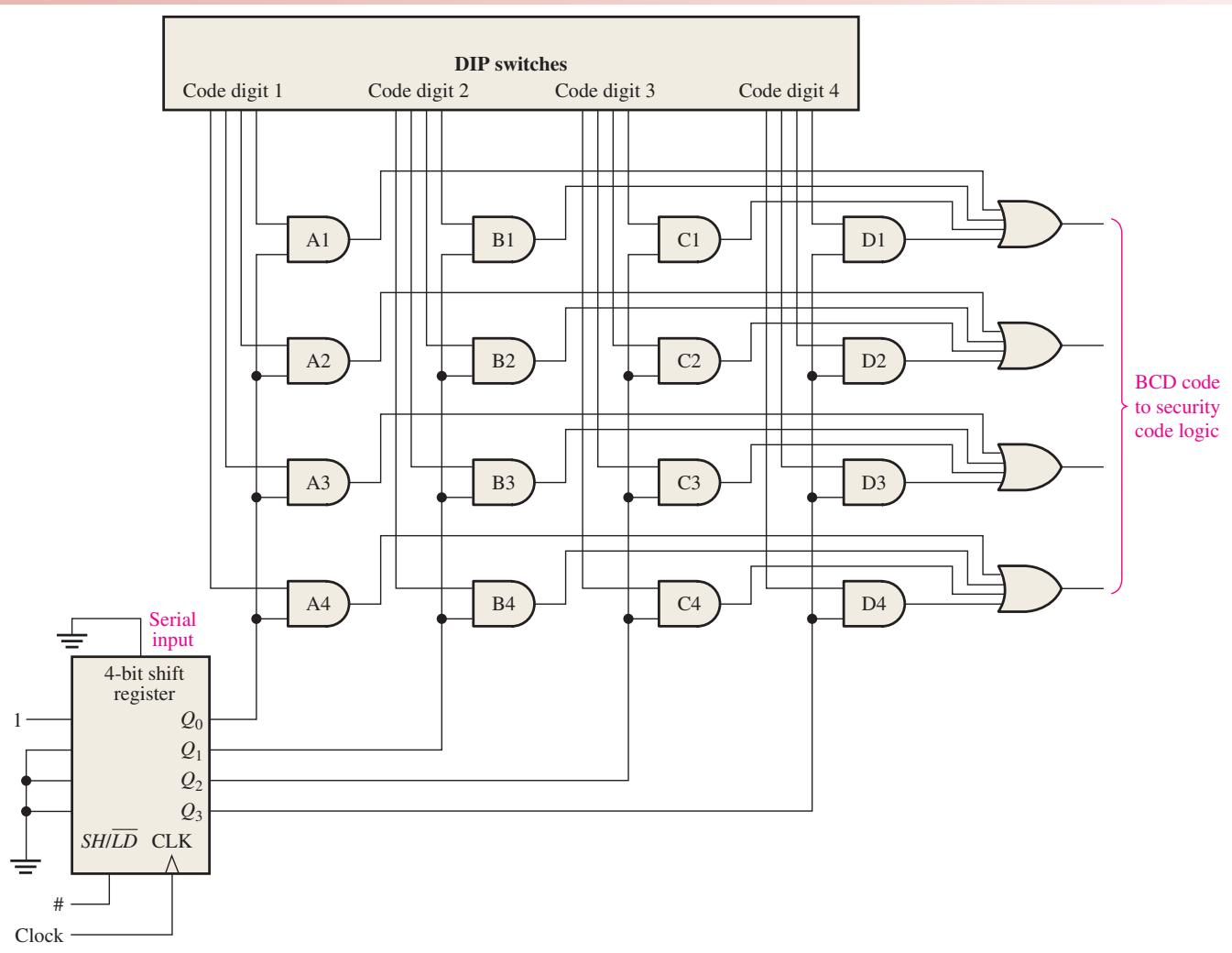

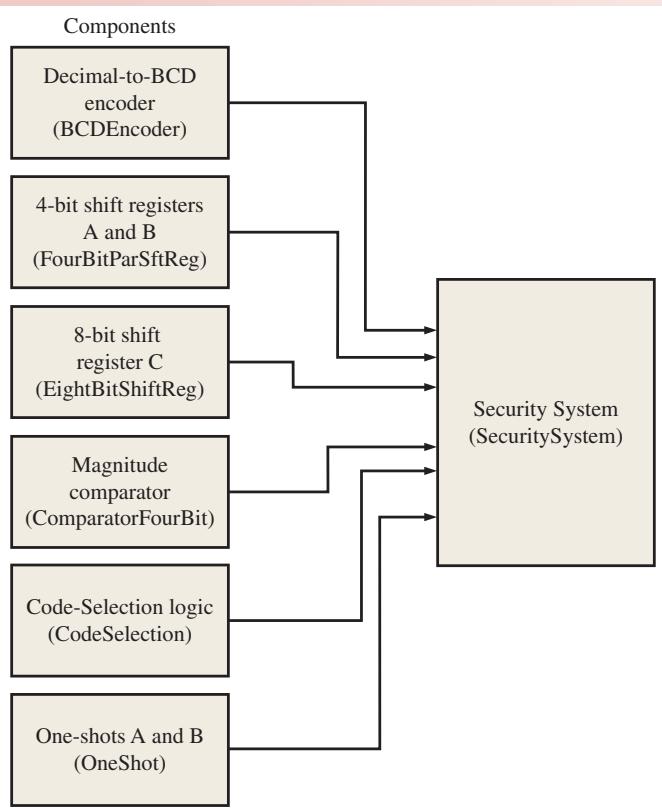

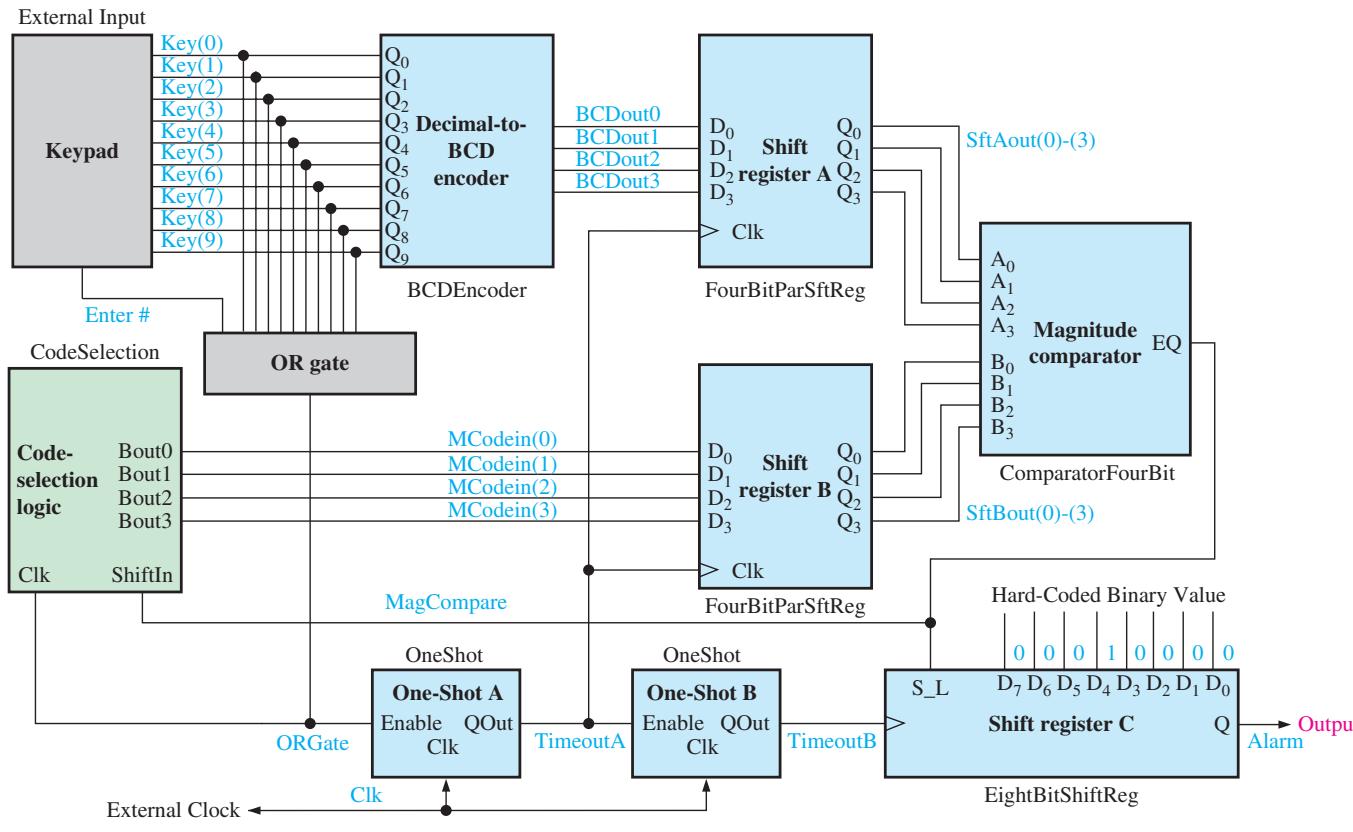

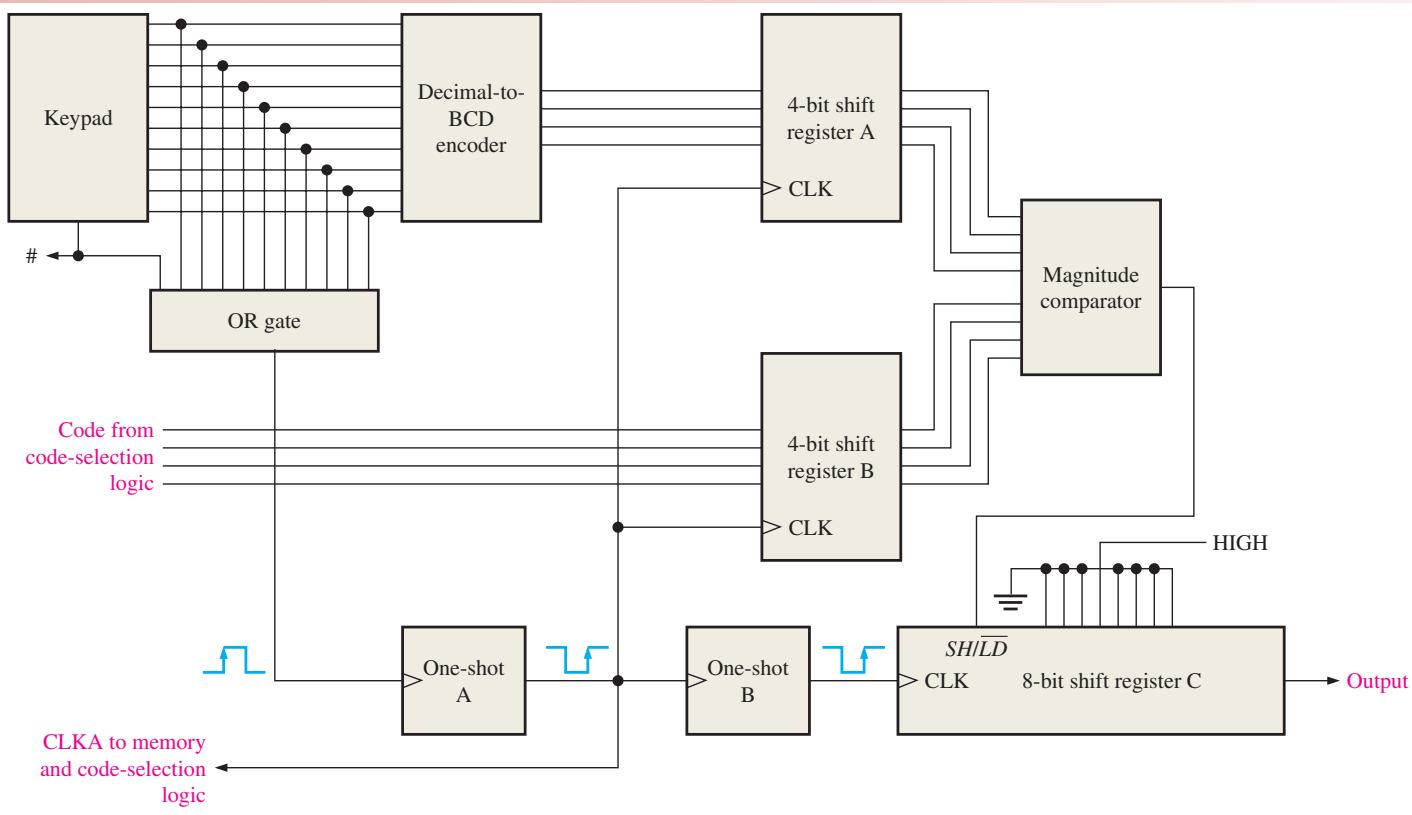

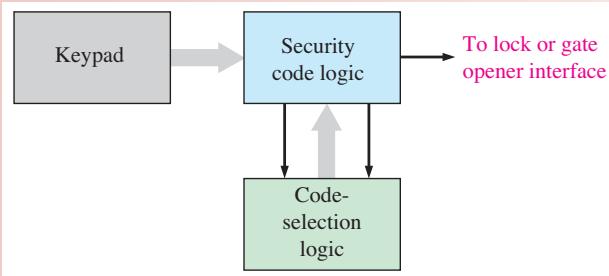

密码锁把键盘输入的 BCD 码与 DIP 开关保存的预设码逐位比较。寄存器 A 保存键盘数字，寄存器 B 保存当前预设数字；比较相等时，寄存器 C 中的“1”右移一位。连续四次匹配后，1 移到输出端，驱动开锁；任意一次不匹配都让 C 重新装入 00010000。
改成五位密码
将“成功匹配后右移”的寄存器 C 增加一级，并把预置的单个 1 放在对应起始位置；代码选择逻辑增加一组四位 AND 门，即可把比较次数从4次扩展到5次。
九、全章速记与自测
核心公式与结论
- n 级寄存器容量为 n bit；串行装入 n bit 至少需要 n 个时钟。
- 延迟：
t=n/fCLK。 - Johnson 计数器 n 级有 2n 个状态；环形计数器 n 级通常有 n 个状态。
- SHIFT/LOAD 决定“装载还是移位”；CLR 常为异步低有效，务必看符号上的小圆圈或横线。
- 右移相当于二进制数除以2（忽略移出的 LSB），左移相当于乘以2（忽略溢出）。
自测问题
- 4 位 SISO 初始清零，依次输入
1,0,1,1，第4个有效时钟后各级状态如何排列？ - 8 位 SIPO 需要多少个时钟才能装满一个字节？
- PISO 中 SHIFT/LOAD 为低和为高时，数据通路分别是什么？
- 74HC194 的
S₁S₀=10表示哪种模式？并行装载是否与时钟同步？ - 8 位 Johnson 计数器的模是多少？8 位环形计数器的模通常是多少？
- 8 级寄存器使用 250 kHz 时钟，输入到末级输出延迟是多少？
- 键盘编码器为什么要用环形计数器扫描，而不是同时激活所有行？
- 串并转换器输出错误时，为什么应先检查输入寄存器的输出？
自测参考答案
- 按“新 bit 进入 Q₀、旧值逐级右移”逐拍写表；最终位序取决于图中 Q₀/Q₃ 定义。2. 8 个。3. 低：并行装载；高：串行移位。4. 左移；并行装载为同步操作。5. 16；8。6.
8/250 kHz=32 μs。7. 逐行激活可唯一定位列，避免多键同时造成歧义。8. 可将故障分界在输入寄存器之后，缩小排查范围。
原书图表与练习索引

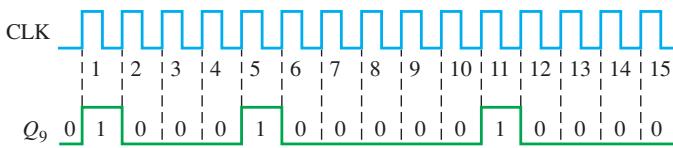

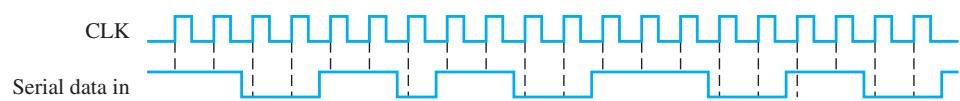

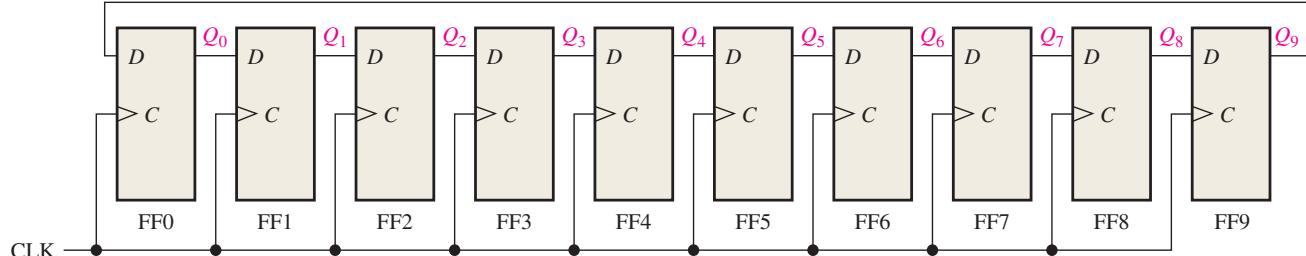

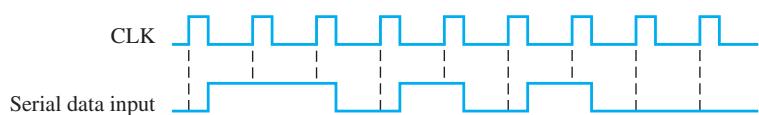

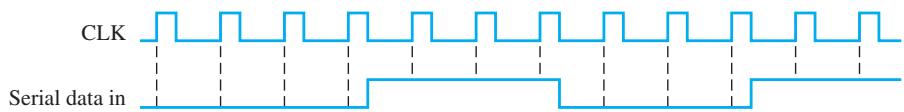

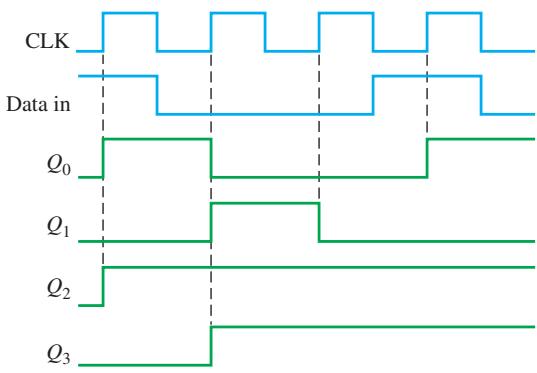

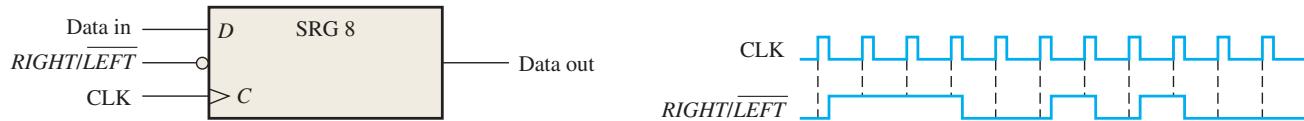

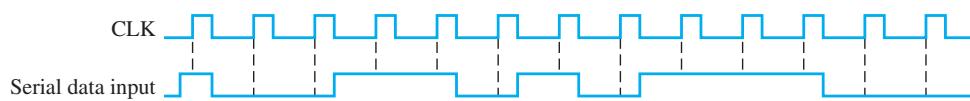

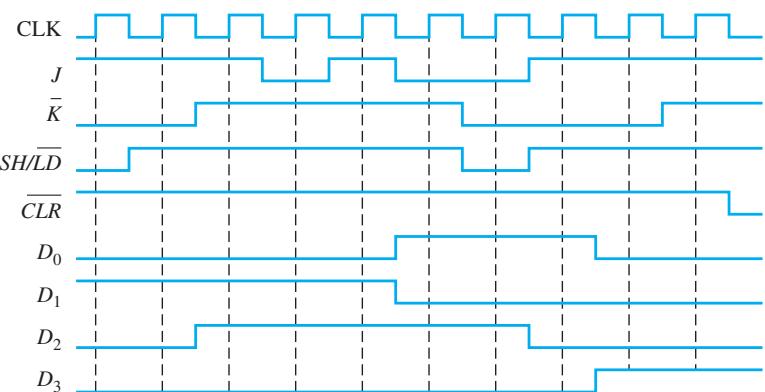

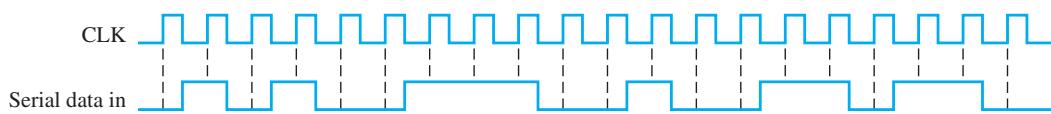

本页已保留第8章所有原书 worked examples、练习图、测试图和代码对应图片；需要逐题练习时，可对照 df_slices/ch08.md 中的 Section Checkup、True/False Quiz、Self-Test、Problems 与 Answers。图8-47～图8-63等习题图如下。
资料说明
原书部分图号在 MinerU 解析中出现错位（例如图8-33与图8-32复用图片路径），本页以源文件实际路径为准，未删除任何图片资源。阅读芯片时钟有效边沿、异步/同步控制和位序时，必须优先依据电路图与器件数据手册。

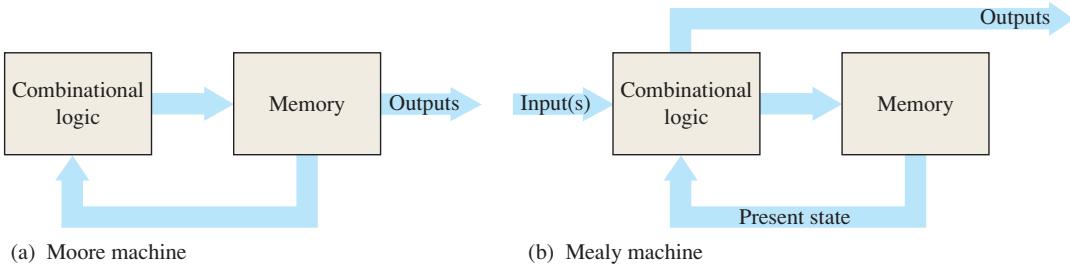

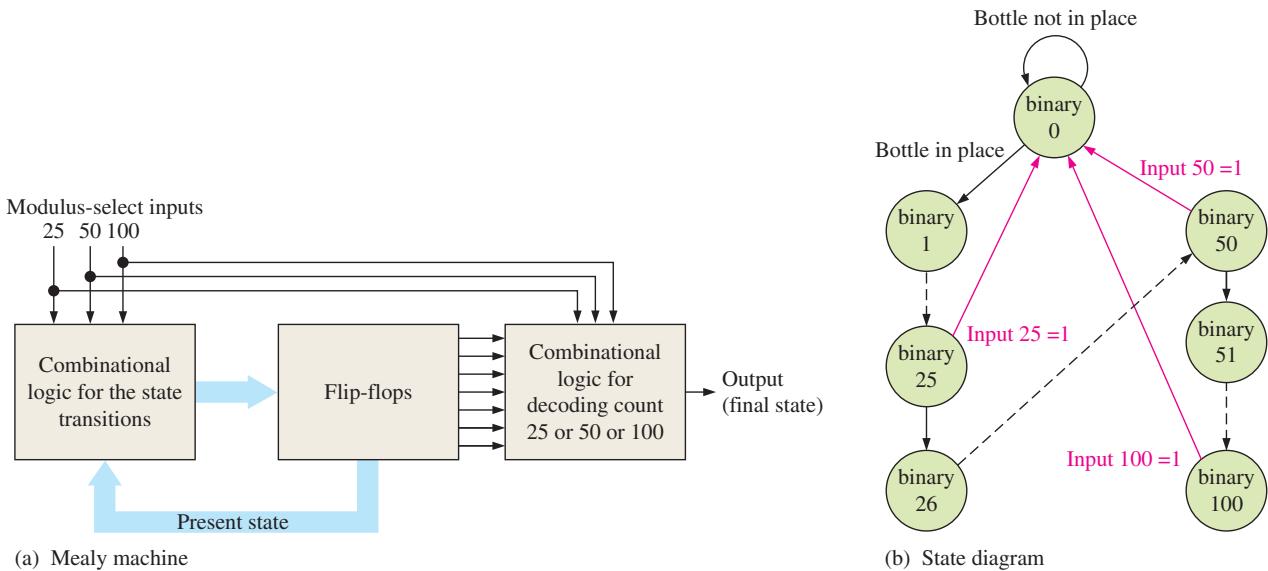

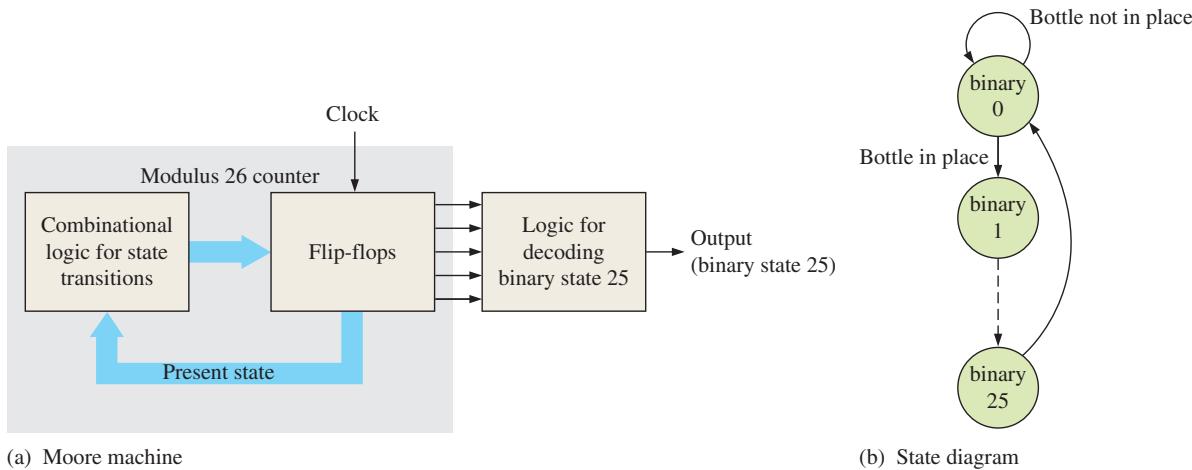

十、原书其余配图（路径完整保留）
自测一下
移位寄存器的基本功能是什么？
参考答案：移位寄存器由多个触发器级联而成，能在时钟有效边沿保存数据并逐位移动。n 级寄存器的容量就是 n bit（4 级存 4 bit，8 级存 1 byte），每来一个时钟，移入端补进新 bit，移出端丢出旧 bit。此外还能用异步 CLR 端或连续移入 0 来清零。
串入并出与并入串出结构分别适合什么场景？
参考答案：SIPO 用一根串行线逐位装入、装满后从各级 Q 端同时并行读出，适合“少线传输、多线处理”，例如 UART 接收端把串行帧还原成并行字节。PISO 则相反，先用多根并行线一次装入（SHIFT/LOAD=0），再逐拍移出（SHIFT/LOAD=1），适合发送端把并行数据串行发出以节省导线。典型芯片分别是 74HC164 和 74HC165。
环形计数器与约翰逊计数器有什么区别？
参考答案：关键区别在反馈方式：环形计数器把末级 Q（不取反）反馈到首级，通常预置“只有一个 1”的模式，n 级只有 n 个有效状态，1 像指针一样绕环移动，无需复杂译码。Johnson 计数器把末级的反相输出反馈到首级，n 级能产生 2n 个状态，先逐步填 1 再逐步填 0，例如 4 级序列为 0000→1000→1100→1110→1111→0111→0011→0001。
移位寄存器如何实现串并转换？
参考答案：接收方向用 SIPO：串行数据逐位进入 Q₀，每来一个时钟右移一位，装满 n 位后各级 Q 端即可同时读出并行字节。发送方向用 PISO：并行数据一次装入，再逐拍移出到一根串行线上。典型异步帧格式为 1 个起始位 0、8 个数据位、1～2 个停止位 1，UART 芯片内部就同时包含这两条通路。
级联移位寄存器时需要关注哪些时序参数？
参考答案：首先要关注时钟频率与延迟的关系，延迟量为 t=n/f_CLK，例如 8 级、1 MHz 时钟的延迟为 8 μs，级联更多级可增大延迟、从较低级输出可减小延迟。其次要保证每级触发器的建立/保持时间得到满足，且总传播延迟不能影响下一拍采样。此外还要注意各芯片时钟有效边沿是否一致、异步清零等控制信号的时序应以数据手册为准。
