📘 第 4 章：布尔代数与逻辑化简

本章要解决什么问题？

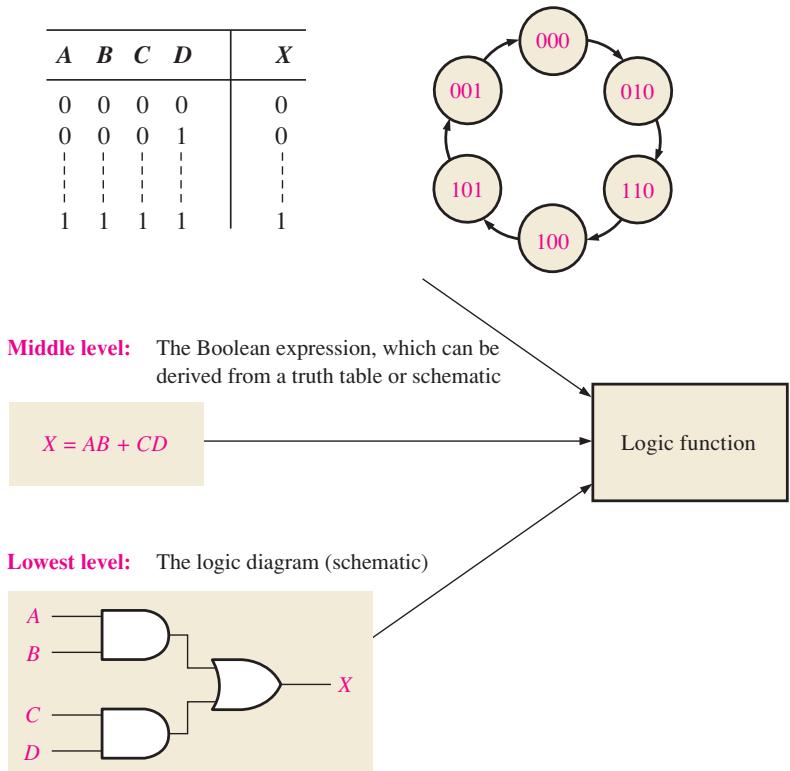

逻辑门电路可以画出来，也可以写成布尔表达式。本章学习如何在两种表示之间转换，并通过代数定律或卡诺图删掉冗余门电路，得到更短、更快、更省资源的实现。

导航

• 1. 布尔变量、文字项与基本运算
• 2. 布尔代数定律与 12 条基本规则
• 3. 德摩根定理
• 4. 从逻辑电路得到表达式和真值表
• 5. 用布尔代数化简
• 6. SOP/POS 标准形式
• 7. 表达式、真值表与最小项
• 8. 卡诺图
• 9. SOP 卡诺图化简
• 10. POS 卡诺图化简
• 11. Quine–McCluskey 表格法
• 12. VHDL 中的布尔表达式
• 13. 七段显示器应用
• 本章小结与自测

1. 布尔变量、文字项与基本运算

布尔变量只能取 0 或 1。变量的反相（补）写作 $\overline{A}$，读作“非 A”或“A 反”；文字项（literal）可以是变量本身，也可以是变量的补。布尔加法就是 OR，布尔乘法就是 AND：

$0+0=0,0+1=1+0=1,1+1=1$ $0\cdot 0=0,0\cdot 1=1\cdot 0=0,1\cdot 1=1$

**和项（sum term）**是若干文字项的 OR，例如 $A+\overline{B}+C$；只要至少一个文字项为 1，和项就为 1，只有所有文字项为 0 时才为 0。**积项（product term）**是若干文字项的 AND，例如 $A\overline{B}C$；只有所有文字项为 1 时才为 1。

worked example 4-1：使和项为 0

求 $A+\overline{B}+C+\overline{D}=0$ 的输入。和项为 0 要求每项都为 0，因此 $A=0,B=1,C=0,D=1$：

$0+\overline{1}+0+\overline{1}=0+0+0+0=0$

worked example 4-2：使积项为 1

求 $A\overline{B}C\overline{D}=1$ 的输入。积项为 1 要求每项都为 1，因此 $A=1,B=0,C=1,D=0$：

$1\cdot \overline{0}\cdot 1\cdot \overline{0}=1$

快速判断

和项看“有没有一个 1”；积项看“是不是全为 1”。遇到补变量时，先把输入值反相，再判断。

2. 布尔代数定律与 12 条基本规则

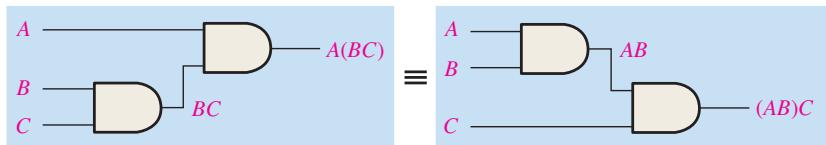

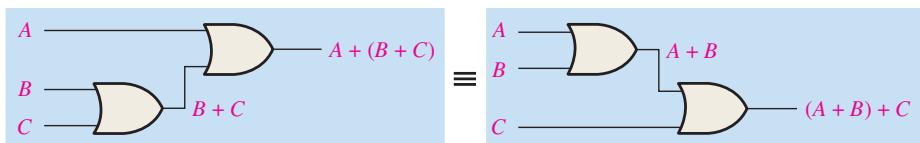

交换律：$A+B=B+A$，$AB=BA$。结合律：$A+(B+C)=(A+B)+C$，$A(BC)=(AB)C$。分配律：$A(B+C)=AB+AC$，反向就是提取公因子。

编号	规则	直观含义
1	$A+0=A$	OR 端接 0 不改变信号
2	$A+1=1$	OR 端接 1，输出恒 1
3	$A\cdot 0=0$	AND 任一端为 0，输出为 0
4	$A\cdot 1=A$	AND 端接 1 不改变信号
5	$A+A=A$	同一信号 OR 自身
6	$A+\overline{A}=1$	变量与补必有一个为 1
7	$AA=A$	同一信号 AND 自身
8	$A\overline{A}=0$	变量与补不可能同时为 1
9	$\overline{\overline{A}}=A$	双重反相抵消
10	$A+AB=A$	吸收律
11	$A+\overline{A}B=A+B$	带补变量的吸收/合并
12	$(A+B)(A+C)=A+BC$	共识形式的合并

worked example 4-3：验证吸收律

$A+AB=A\cdot 1+AB=A(1+B)=A\cdot 1=A$

worked example 4-4：验证规则 11

$A+\overline{A}B=(A+AB)+\overline{A}B=AA+AB+A\overline{A}+\overline{A}B$ $=(A+\overline{A})(A+B)=1\cdot (A+B)=A+B$

worked example 4-5：验证规则 12

$$\begin{array}{rl}(A+B)(A+C)& =AA+AC+AB+BC\\ & =A+AC+AB+BC\\ & =A(1+C)+AB+BC\\ & =A+BC\end{array}$$

3. 德摩根定理

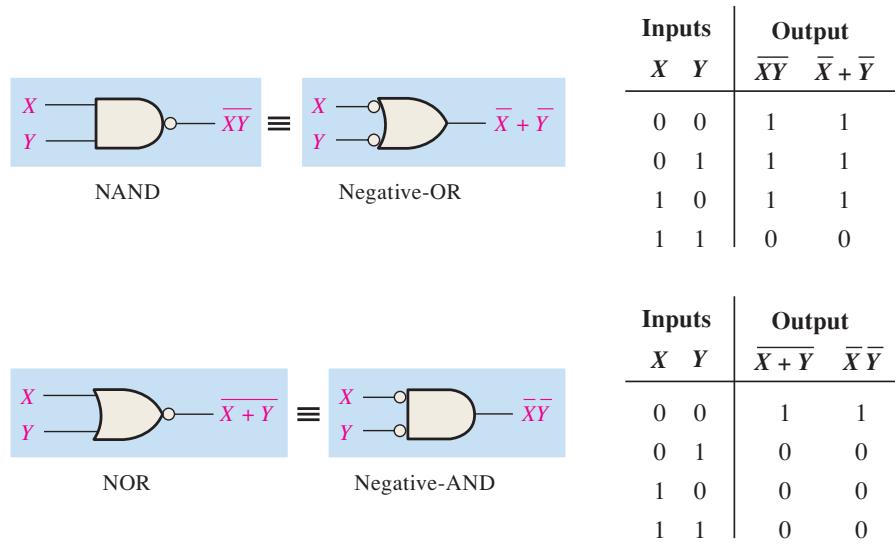

德摩根定理是 NAND/NOR 与负逻辑门等价的代数依据：

$\overline{XY}=\overline{X}+\overline{Y}$ $\overline{X+Y}=\overline{X}\overline{Y}$

记忆方法是“断开横线，AND/OR 互换，每个变量分别取反”。对三个或更多变量同样适用。

worked example 4-6：多变量变换

$\overline{XYZ}=\overline{X}+\overline{Y}+\overline{Z}$ $\overline{X+Y+Z}=\overline{X}\overline{Y}\overline{Z}$ $\overline{(AB+C)(A+BC)}=(\overline{AB+C})+(\overline{A+BC})$ $=(\overline{A}+\overline{B})\overline{C}+\overline{A}(\overline{B}+\overline{C})$

worked example 4-7：由 XOR 推出 XNOR

异或表达式为 $X=A\overline{B}+\overline{A}B$。其补为：

$$\begin{array}{rl}\overline{X}& =\overline{A\overline{B}+\overline{A}B}\\ & =(\overline{A}+B)(A+\overline{B})\\ & =\overline{A}A+\overline{A}\overline{B}+AB+B\overline{B}\\ & =\overline{A}\overline{B}+AB\end{array}$$

所以 $XNOR=AB+\overline{A}\overline{B}$，即两个输入相同才为 1。

4. 从逻辑电路得到表达式和真值表

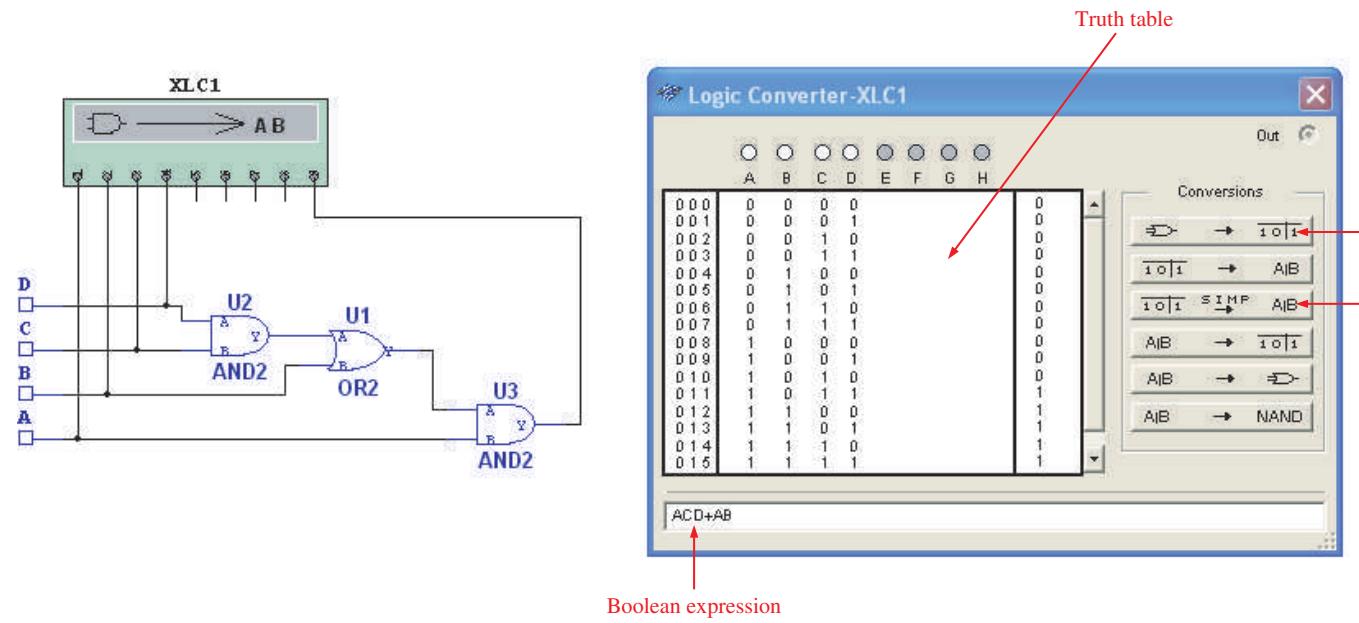

分析组合电路时从左向右、从输入到输出逐级写式。典型电路先由 AND 得 $CD$，再与 $B$ OR 得 $B+CD$，最后与 $A$ AND，输出为：

$X=A(B+CD)$

四个输入共有 $2^4=16$ 种组合。求真值表时可先判断输出为 1 的条件：$A=1$ 且 $(B=1)$，或 $A=C=D=1$（此时 B 任意）。因此输出为 1 的行是 1011、1100、1101、1110、1111。

常见错误

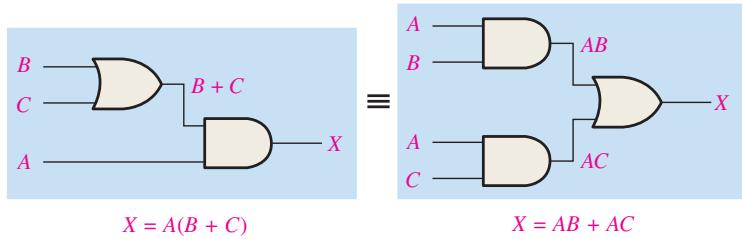

不要把 $A(B+CD)$ 误读成 $AB+CD$；括号表示先 OR 再与 A AND。若要展开，必须使用分配律：$A(B+CD)=AB+ACD$。

5. 用布尔代数化简

化简目标是减少门数量、输入端数量和传播延迟，同时让 VHDL 更易读。建议顺序：先展开或提取公因子，再使用 $A\overline{A}=0$、$A+A=A$、吸收律，最后检查是否还能合并。

worked example 4-8

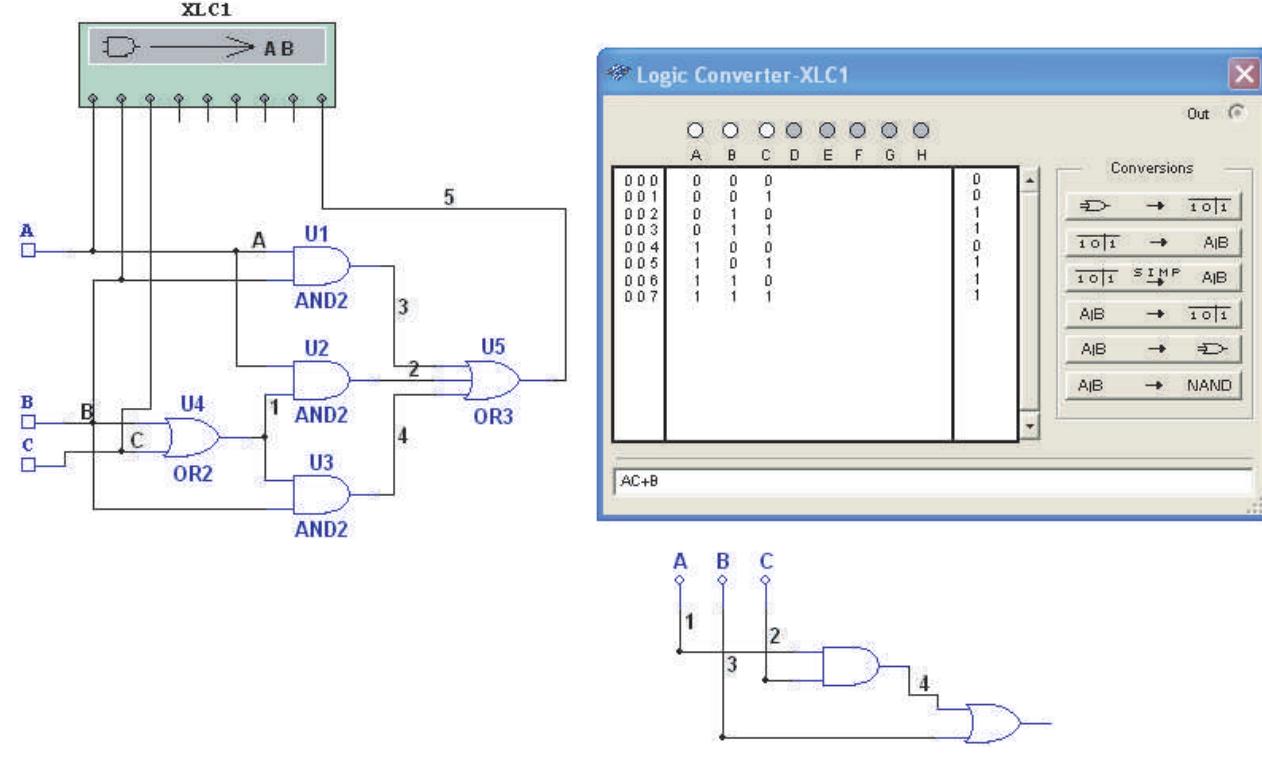

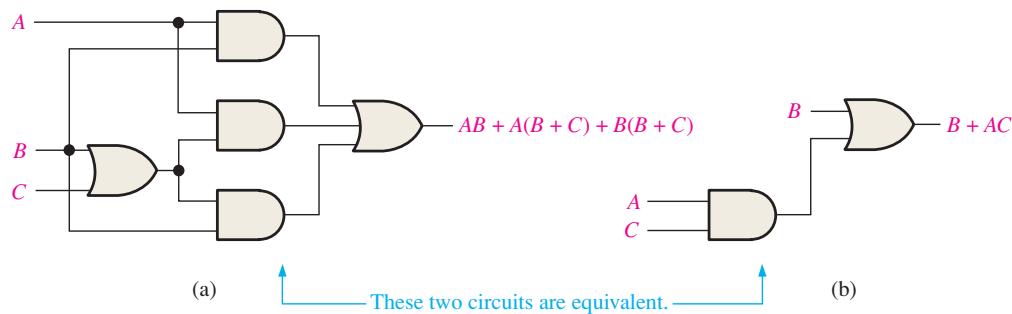

$AB+A(B+C)+B(B+C)$ $=AB+AB+AC+BB+BC$ $=AB+AC+B+BC$ $=AB+AC+B$ $=B+AC$

原式需要多级门，最简式只需一个 AND 和一个 OR。

worked example 4-9

$[A\overline{B}(C+BD)+\overline{A}\overline{B}]C$ $=(A\overline{B}C+A\overline{B}BD+\overline{A}\overline{B})C$ $=(A\overline{B}C+0+\overline{A}\overline{B})C$ $=A\overline{B}C+\overline{A}\overline{B}C$ $=\overline{B}C(A+\overline{A})=\overline{B}C$

worked example 4-10

$\overline{A}BC+A\overline{B}\overline{C}+\overline{A}\overline{B}\overline{C}+A\overline{B}C+ABC$ $=BC(\overline{A}+A)+A\overline{B}(\overline{C}+C)+\overline{A}\overline{B}\overline{C}$ $=BC+A\overline{B}+\overline{A}\overline{B}\overline{C}$ $=BC+\overline{B}(A+\overline{A}\overline{C})$ $=BC+A\overline{B}+\overline{B}\overline{C}$

worked example 4-11

$\overline{AB+AC}+\overline{A}\overline{B}C$ $=(\overline{A}+\overline{B})(\overline{A}+\overline{C})+\overline{A}\overline{B}C$ $=\overline{A}+\overline{A}\overline{C}+\overline{A}\overline{B}+\overline{B}\overline{C}+\overline{A}\overline{B}C$ $=\overline{A}+\overline{B}\overline{C}$

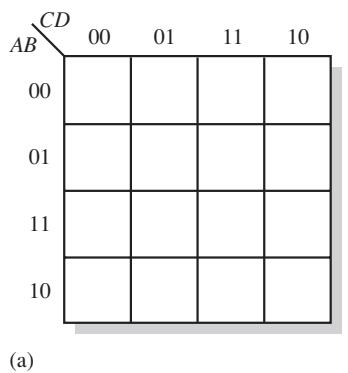

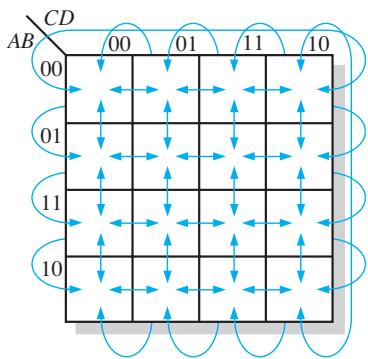

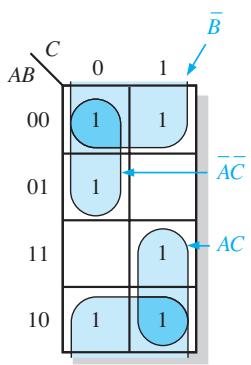

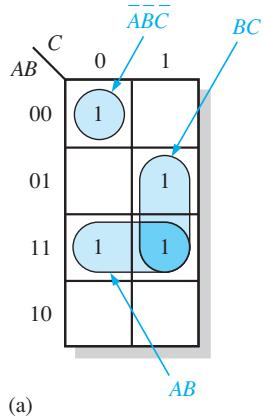

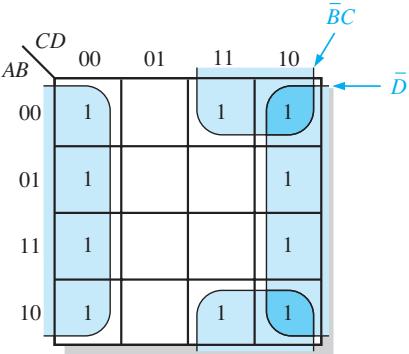

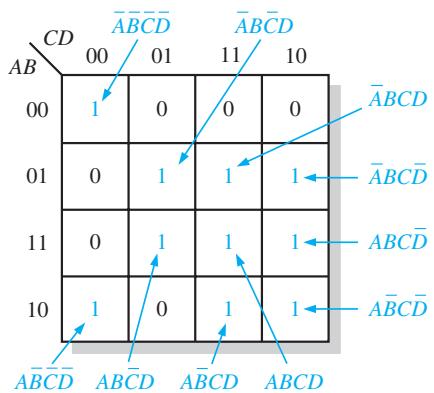

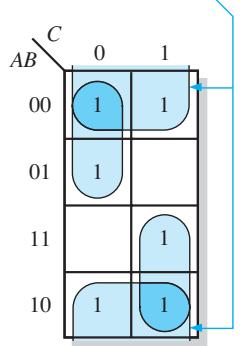

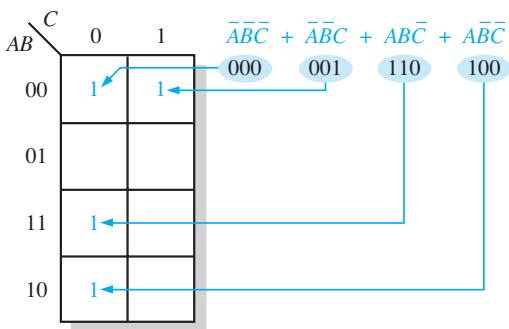

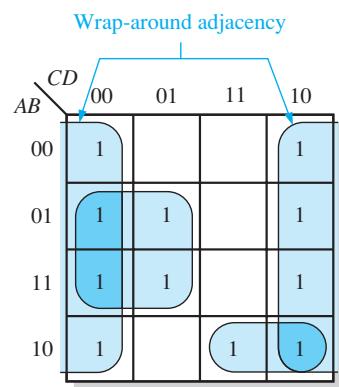

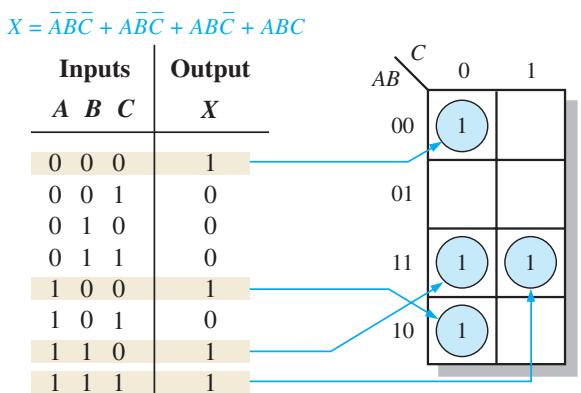

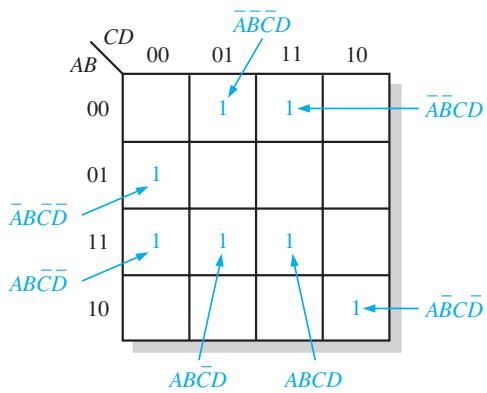

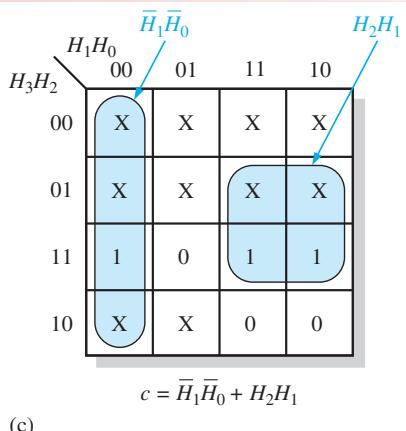

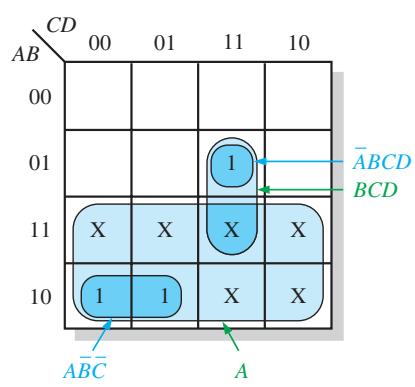

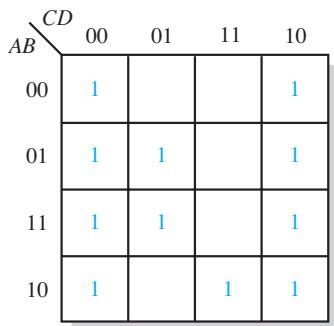

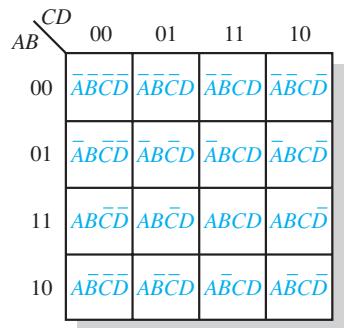

## 6. SOP/POS 标准形式 **SOP（积之和）**是多个积项 OR，例如 $AB+\overline A C+BCD$，可用“AND 门阵列接 OR 门”实现；也可用 NAND/NAND 实现。**POS（和之积）**是多个和项 AND，例如 $(A+B)(\overline A+C)$，可用“OR 门阵列接 AND 门”实现。 表达式的**域**是其中出现过的所有变量。标准 SOP 要求每个积项都包含域内全部变量；标准 POS 要求每个和项都包含域内全部变量。 ### SOP 标准化 缺少变量时乘以 $X+\overline X=1$。例如： $$A\overline BC=A\overline BC(D+\overline D)=A\overline BCD+A\overline BC\overline D$$ ### POS 标准化 缺少变量时加上 $X\overline X=0$，再用规则 12：$Y+UV=(Y+U)(Y+V)$。例如： $$A+\overline B+C=A+\overline B+C+D\overline D$$ $$=(A+\overline B+C+D)(A+\overline B+C+\overline D)$$ ### worked example 4-12：SOP 到 POS $$\overline A\overline B\overline C+\overline A B\overline C+\overline A BC+A\overline BC+ABC$$ SOP 为 1 的编码是 000、010、011、101、111；其余 001、100、110 对应 POS 中为 0 的和项，因此： $$X=(A+B+\overline C)(\overline A+B+C)(\overline A+\overline B+C)$$ ## 7. 表达式、真值表与最小项 n 个变量有 $2^n$ 行。标准积项只在一个输入编码上为 1，称为最小项（minterm）；标准和项只在一个编码上为 0，称为最大项（maxterm）。 编码到积项：1 写变量，0 写变量补。例如 1010 → $A\overline B C\overline D$。 编码到和项：0 写变量，1 写变量补。例如 1001 → $\overline A+B+C+\overline D$。 从真值表反推标准 SOP：收集输出为 1 的行并把积项相加；反推标准 POS：收集输出为 0 的行并把和项相乘。 ## 8. 卡诺图 卡诺图（K-map）把真值表重排成网格：3 变量有 8 格，4 变量有 16 格。行列采用格雷码顺序（00、01、11、10），保证相邻格只改变一个变量。 相邻包括上下左右，且首尾环绕相邻；对角线不相邻。化简的本质是把相邻格中的互补变量消掉。 - 3 变量：单格→3 变量积项，2 格→2 变量，4 格→1 变量，8 格→1。 - 4 变量：单格→4 变量，2 格→3 变量，4 格→2 变量，8 格→1 变量，16 格→1。 Quine–McCluskey 适合变量较多且需要程序自动化的场合；Espresso 则更适合大规模逻辑综合。 ## 9. SOP 卡诺图化简 SOP 在对应最小项位置填 1。分组必须是 1、2、4、8、16 格；优先最大分组，允许重叠，但每个 1 至少被覆盖一次。组内保持不变的变量留下，既有正又有反的变量消去。 ### worked example 4-13 $$\overline A\overline BC+A\overline BC+\overline A\overline B\overline C+A\overline B\overline C+A\overline BC$$ 卡诺图中利用首尾环绕可组成 4 格组和 2 格组，得到： $$X=\overline B+\overline A C$$ ### worked example 4-14 将含缺失变量的项先数值展开，再填图。例如 $\overline A$（3 变量）覆盖 000、001、010、011；$A\overline B$ 覆盖 100、101；标准项按自身编码填入。重复覆盖不影响结果。 ### 不关心项（don’t care） 永远不会出现的输入组合可在图中写 X。分组时可把 X 当 1 以扩大分组，也可当 0 忽略。BCD 的 1010～1111 是典型不关心组合。 七段显示器 segment a 的例子中，利用 BCD 无效码作为 X，原始 8 项 SOP 可化为： $$a=A+C+BD+\overline B\,\overline D$$ ## 10. POS 卡诺图化简 POS 与 SOP 的流程完全对应，但填的是使和项为 0 的格，并把 0 分组。组内保持为 0 的文字项留下：若变量在该组恒为 0，和项中写变量；若恒为 1，写变量补。 ### worked example 4-15 $$X=(A+B+C)(A+B+\overline C)(A+\overline B+C)(A+\overline B+\overline C)(\overline A+\overline B+C)$$ 对 0 分组后得到最小 POS： $$X=A(\overline B+C)$$ 同时对剩余 1 分组可得到等价最小 SOP： $$X=AC+A\overline B$$ 卡诺图也可直接完成 POS↔SOP：POS 图中未填 0 的格填 1，读出标准 SOP；再对这些 1 分组即可得到最小 SOP。 ## 11. Quine–McCluskey 表格法 步骤如下： 1. 把函数写成标准最小项，记录每个最小项的二进制编码。 2. 按编码中 1 的个数分组。 3. 比较相邻组：仅一位不同的项合并，并用 x 表示不同位；一项可参与多次合并。 4. 重复比较，直到不能再合并。 5. 未被进一步合并的项是质蕴含项；只覆盖某个最小项的质蕴含项是必要质蕴含项。 6. 建立质蕴含项表，选出覆盖全部最小项且尽量少的项。 例如原函数含 $m_1,m_3,m_4,m_5,m_{10},m_{12},m_{13},m_{15}$，表格合并后可得到： $$X=B\overline C+\overline A\overline B D+ABD+A\overline B C\overline D$$ 卡诺图更直观，Quine–McCluskey 更规则、更适合计算机实现。 ## 12. VHDL 中的布尔表达式 布尔化简可直接减少 VHDL 代码和目标 PLD 的资源。原式例如： ```vhdl X <= not((A and C) or not(B and not C) or D) or not(not(B and C)); ``` 化简后只需： ```vhdl entity ReducedLogic is port (B, C, D: in bit; X: out bit); end entity ReducedLogic; architecture Expression2 of ReducedLogic is begin X <= (B and not C and not D) or (B and C); end architecture Expression2; ``` VHDL 描述逻辑有三种抽象层次：真值表/状态图对应 behavioral，布尔表达式与信号流对应 data flow，门级原理图对应 structural。 ## 13. 七段显示器应用 七段显示器由 a～g 七段组成，LED 适合暗处，LCD 依赖环境光。共阳极显示器通常低电平点亮，高电平熄灭；逻辑化简过程仍按目标输出填图，必要时使用不关心项。 字母 A、b、C、d、E 的点亮段分别为： |字符|点亮段| |---|---| |A|a、b、c、e、f、g| |b|c、d、e、f、g| |C|a、d、e、f| |d|b、c、d、e、g| |E|a、d、e、f、g| segment a、b、c 的化简表达式可写成： $$a=H_0$$ $$b=\overline H_1\,\overline H_0+H_1H_0+H_2H_1$$ $$c=\overline H_1\,\overline H_0+H_2H_1$$ 对应 VHDL： ```vhdl SEGa <= H0; SEGb <= (not H1 and not H0) or (H1 and H0) or (H2 and H1); SEGc <= (not H1 and not H0) or (H2 and H1); ``` 若改用共阴极显示器，点亮有效电平反转，通常在每个段输出端增加反相，或重新按高电平有效的真值表化简。 ## 本章小结与自测 - 布尔加法=OR，布尔乘法=AND；和项看任一 1，积项看全 1。 - 掌握交换律、结合律、分配律及 12 条基本规则，尤其是吸收律和互补律。 - 德摩根：横线断开、运算符互换、每个变量取反。 - SOP 是 AND 后 OR，POS 是 OR 后 AND；标准形式要求每项包含完整域。 - 真值表、表达式、逻辑图是同一逻辑函数的三种表示。 - SOP 卡诺图圈 1，POS 卡诺图圈 0；组大小必须是 2 的幂，可环绕、可重叠。 - 不关心项可帮助扩大分组，但只能用于实际不会出现的输入。 - Quine–McCluskey 适合自动化；VHDL 化简可减少代码和器件资源。 ### 自测题 1. 若 $A=0$，$\overline A$ 是多少？ 2. 使 $\overline A+B+C=0$ 的输入是什么？ 3. 化简 $A+AB$。 4. 应用德摩根定理：$\overline{A(B+C)}$。 5. 4 变量卡诺图有多少格？ 6. 1010 对应的标准积项是什么？ 7. 1010 对应的标准和项是什么？ 8. POS 卡诺图应该圈 1 还是圈 0？ 9. 什么是必要质蕴含项？ 10. VHDL 的 data flow、structural、behavioral 分别对应什么抽象层次？ ### 自测参考答案 1. 1。2. $A=1,B=0,C=0$。3. $A$。4. $\overline A(\overline B+\overline C)$。5. 16 格。6. $A\overline B C\overline D$。7. $\overline A+B+\overline C+D$。8. 圈 0。9. 至少覆盖一个其他质蕴含项无法覆盖的最小项、因而必须选入的项。10. 布尔/数据流、门级结构、真值表或行为描述。 ## worked examples 完整索引 源教材例题编号为 4-1～4-38。以下保留每道例题的任务主旨，便于按编号复习。 |例题|中文任务主旨| |---|---| |4-1|Determine the values of A, B, C, and D that make the sum term $A + { \overline { { B } } } + C + { \overline { { D } } }$ equal to 0. For the sum term to be 0, each of the literals in the term must be 0. Therefore, ${ \c| |4-2|Determine the values of A, B, C, and D that make the product term $A \overline { { B } } \dot { C } \overline { { D } }$ equal to 1. For the product term to be 1, each of the literals in the term must be 1. Therefore, A | |4-3|Apply DeMorgan’s theorems to the expressions $\overline { { X Y Z } }$ and ${ \overline { { X + Y + Z } } } .$ Solution \begin{array}{r} \overline {{X Y Z}} = \overline {{X}} + \overline {{Y}} + \overline {{Z}} \\ \overl| |4-4|Apply DeMorgan’s theorems to the expressions $\overline { { W X Y Z } }$ and ${ \overline { { W + X + Y } } } + Z .$ Solution \begin{array}{c} \overline {{W X Y Z}} = \overline {{W}} + \overline {{X}} + \overline {{Y}} +| |4-5|Apply DeMorgan’s theorems to each of the following expressions: (a) $\overline { { ( A + B + C ) D } }$ (b) $\overline { { A B C + D E F } }$ (c) $A \overline { { B } } + \overline { { C } } D + E F$| |4-6|Apply DeMorgan’s theorems to each expression: (a) $( { \overline { { A + B } } } ) + { \overline { { C } } }$ (b) $( \overline { { A } } + B ) + C D$ (c) $( A + B ) \overline { { { C } } } \overline { { { D } } } + E + \| |4-7|The Boolean expression for an exclusive-OR gate is $A { \overline { { B } } } + { \overline { { A } } } B .$ . With this as a starting point, use DeMorgan’s theorems and any other rules or laws that are applicable to dev| |4-8|Click on the $\Rightarrow \frac { 1 0 1 } { 1 0 1 }$ conversion bar, and the truth table appears in the display as shown.| |4-9|Using Boolean algebra techniques, simplify this expression: A B + A (B + C) + B (B + C) <table><tr><td colspan="2">Solution</td></tr><tr><td colspan="2">The following is not necessarily the only approach.</td></tr><tr><t| |4-10|Simplify the following Boolean expression: [ A \overline {{B}} (C + B D) + \overline {{A}} \overline {{B}} ] C Note that brackets and parentheses mean the same thing: the term inside is multiplied (ANDed) with the term o| |4-11|Simplify the following Boolean expression: \overline {{A}} B C + A \overline {{B}} \overline {{C}} + \overline {{A}} \overline {{B}} \overline {{C}} + A \overline {{B}} C + A B C| |4-12|Simplify the following Boolean expression: \overline {{A B + A C}} + \overline {{A}} \overline {{B}} C| |4-13|Step 2: Generate the truth table by clicking on $\textcircled { 2 } \overline { { 1 0 1 } }$| |4-14|Convert each of the following Boolean expressions to SOP form: (\mathbf {a}) A B + B (C D + E F) \quad (\mathbf {b}) (A + B) (B + C + D) \quad (\mathbf {c}) (\overline {{A + B}}) + C Solution| |4-15|Convert the following Boolean expression into standard SOP form: A \overline {{B}} C + \overline {{A}} \overline {{B}} + A B \overline {{C}} D| |4-16|Determine the binary values for which the following standard SOP expression is equal to 1: A B C D + A \overline {{B}} \overline {{C}} D + \overline {{A}} \overline {{B}} \overline {{C}} \overline {{D}}| |4-17|Convert the following Boolean expression into standard POS form: (A + \overline {{B}} + C) (\overline {{B}} + C + \overline {{D}}) (A + \overline {{B}} + \overline {{C}} + D)| |4-18|Determine the binary values of the variables for which the following standard POS expression is equal to 0: (A + B + C + D) (A + \overline {{B}} + \overline {{C}} + D) (\overline {{A}} + \overline {{B}} + \overline {{C}}| |4-19|Convert the following SOP expression to an equivalent POS expression: \overline {{A}} \overline {{B}} \overline {{C}} + \overline {{A}} B \overline {{C}} + \overline {{A}} B C + A \overline {{B}} C + A B C| |4-20|Develop a truth table for the standard SOP expression ${ \overline { { A } } } { \overline { { B } } } C + A { \overline { { B } } } { \overline { { C } } } + A B C .$ There are three variables in the domain, so there ar| |4-21|Determine the truth table for the following standard POS expression: (A + B + C) (A + \overline {{B}} + C) (A + \overline {{B}} + \overline {{C}}) (\overline {{A}} + B + \overline {{C}}) (\overline {{A}} + \overline {{B}| |4-22|From the truth table in Table 4–8, determine the standard SOP expression and the equivalent standard POS expression. <table><tr><td colspan="4">TABLE 4-8</td></tr><tr><td></td><td colspan="2">Inputs</td><td>Output</td></| |4-23|Map the following standard SOP expression on a Karnaugh map: \overline {{A}} \overline {{B}} C + \overline {{A}} B \overline {{C}} + A B \overline {{C}} + A B C| |4-24|Map the following standard SOP expression on a Karnaugh map: \overline {{A}} \overline {{B}} C D + \overline {{A}} B \overline {{C}} \overline {{D}} + A B \overline {{C}} D + A B C D + A B \overline {{C}} \overline {{D}}| |4-25|Map the following SOP expression on a Karnaugh map: ${ \overline { { A } } } + A { \overline { { B } } } + A B { \overline { { C } } } .$ The SOP expression is obviously not in standard form because each product term doe| |4-26|Map the following SOP expression on a Karnaugh map: \overline {{B}} \overline {{C}} + A \overline {{B}} + A B \overline {{C}} + A \overline {{B}} C \overline {{D}} + \overline {{A}} \overline {{B}} \overline {{C}} D + A | |4-27|(a) (b)| |4-28|| |4-29|| |4-30|Use a Karnaugh map to minimize the following standard SOP expression: A \overline {{B}} C + \overline {{A}} B C + \overline {{A}} \overline {{B}} C + \overline {{A}} \overline {{B}} \overline {{C}} + A \overline {{B}} \o| |4-31|Use a Karnaugh map to minimize the following SOP expression: \overline {{B}} \overline {{C}} \overline {{D}} + \overline {{A}} B \overline {{C}} \overline {{D}} + A B \overline {{C}} \overline {{D}} + \overline {{A}} \ov| |4-32|The expression for segment a is| |4-33|Map the following standard POS expression on a Karnaugh map: (\overline {{A}} + \overline {{B}} + C + D) (\overline {{A}} + B + \overline {{C}} + \overline {{D}}) (A + B + \overline {{C}} + D) (\overline {{A}} + \overlin| |4-34|Use a Karnaugh map to minimize the following standard POS expression: (A + B + C) (A + B + \overline {{C}}) (A + \overline {{B}} + C) (A + \overline {{B}} + \overline {{C}}) (\overline {{A}} + \overline {{B}} + C) Also, | |4-35|Use a Karnaugh map to minimize the following POS expression: (B + C + D) (A + B + \overline {{C}} + D) (\overline {{A}} + B + C + \overline {{D}}) (A + \overline {{B}} + C + D) (\overline {{A}} + \overline {{B}} + C + D)| |4-36|Using a Karnaugh map, convert the following standard POS expression into a minimum POS expression, a standard SOP expression, and a minimum SOP expression. (\overline {{A}} + \overline {{B}} + C + D) (A + \overline {{B}}| |4-38|(a) Write a VHDL program to describe the following SOP expression. (b) Minimize the expression and show how much the VHDL program is simplified. \begin{array}{r l} X & = \overline {{A}} \overline {{B}} \overline {{C}} \o| > [!note] 例题阅读方法 > > 先明确题目要求，再写中间表达式，最后用真值表或代数恒等式验证。 ## 本章图示与原书例题索引 以下逐一保留源教材第 4 章的全部图片路径，并补充中文图题。图片顺序与原书切片一致；遇到同一图的分图，分别列出，便于在网页中核对门电路、真值表、卡诺图、VHDL 和七段显示器内容。  *图 4-1：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-2：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-3：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-4：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-5：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-6：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-7：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-8：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-9：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-10：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-11：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-12：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-13：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-14：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-15：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-16：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-17：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-18：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-19：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-20：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-21：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-22：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-23：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-24：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-25：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-26：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-27：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-28：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-29：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-30：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-31：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-32：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-33：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-34：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-35：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-36：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-37：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-38：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-39：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-40：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-41：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-42：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-43：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-44：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-45：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-46：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-47：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-48：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-49：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-50：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-51：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-52：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-53：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-54：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-55：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-56：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-57：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-58：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-59：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-60：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-61：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-62：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-63：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-64：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-65：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-66：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-67：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-68：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-69：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-70：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-71：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-72：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-73：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-74：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-75：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-76：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-77：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-78：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-79：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-80：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-81：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-82：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-83：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-84：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-85：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-86：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-87：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-88：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-89：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-90：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-91：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-92：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-93：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-94：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-95：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-96：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-97：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）*  *图 4-98：第4章原书图示（逻辑门、真值表、卡诺图或应用电路）* 原书 worked examples 4-1～4-38 的核心推导已在上文按中文初学者方式重述；相关题、章节 checkup 与习题可结合原始切片继续练习。 ## 自测一下 > [!question]- 组合逻辑分析通常从哪些已知条件出发？ > > **参考答案**：通常从已知的逻辑图（电路连接）出发，从输入到输出逐级写出每个门的布尔表达式，最后得到总输出式。例如本章典型电路先由 AND 得 $CD$，再与 B 做 OR 得 $B+CD$，最后与 A 做 AND，得 $X=A(B+CD)$。有了表达式再列真值表（4 输入共 $2^4=16$ 行），并可按"输出为 1 的条件"快速判断哪些输入编码使输出为 1。 > [!question]- 译码器和编码器的功能如何区分？ > > **参考答案**：译码器是把 n 位输入代码"翻译"成 $2^n$ 条输出线中某一路有效的电路，一种输入编码只对应一路输出有效；编码器则相反，把多条输入线中有效的那一路编成对应的二进制代码输出。简言之，译码是"代码→信号"，编码是"信号→代码"，两者功能互逆。理解它们时可借助本章真值表方法：每种输入编码对应唯一确定的输出行。 > [!question]- 多路选择器如何实现逻辑函数？ > > **参考答案**：把函数的部分输入变量接到多路选择器的选择端，再按真值表把 0、1（或剩余变量及其反）分别接到各数据输入端；选择端取到哪组编码，就选通对应的数据输入送到输出。这相当于按地址逐行"查"真值表，把函数展开成最小项后逐一对应，因此任何由真值表给出的函数都能用输入数足够的多路选择器实现。 > [!question]- 竞争冒险产生的原因是什么？ > > **参考答案**：同一信号经过不同路径到达汇合点时，因各路径经过的门级数不同、传播延迟不同，到达时间就有先后之差，这称为竞争。当表达式里同时出现某变量及其反（如 $A\overline A$ 或 $A+\overline A$ 形式）时，该变量跳变的瞬间两个分量来不及同时变化，输出可能出现短暂的不应有的尖峰脉冲，这就是冒险。本质原因是器件的传播延迟不可能为零。 > [!question]- 如何用卡诺图设计无冒险电路？ > > **参考答案**：先按普通方法对卡诺图上的 1（或 0）分组化简，再检查是否存在相邻但分属不同组的格：这样的两个格在变量跳变瞬间可能因一组先退出、另一组尚未进入而出现毛刺。解决方法是额外增加一个冗余的覆盖组（相当于加入共识项），使任何相邻的 1 都至少被一个公共组同时覆盖。这样变量切换时始终有组保持有效，输出不再出现瞬时尖峰，代价只是多用一个门。
