本章建立数字系统的全景框架：现实世界信号通常是连续的，数字电路则以离散电平、时钟和 0/1 代码处理信息。学习时请同时关注“是什么、为什么、如果不用会怎样”，并养成先画波形、再做计算、最后测量验证的习惯。
本章导航
数字量与模拟量
模拟量在连续范围内取值，例如温度、压力、时间、距离和声音；数字量只取离散值，最基本的是 0 和 1。自然界的被测对象大多是模拟量：温度不会从 70 ℃瞬间跳到 71 ℃，而是经过中间所有值。对温度每小时采一次样，只得到离散采样点；只有再把每个采样值量化并编码为 0/1，才完成数字化。

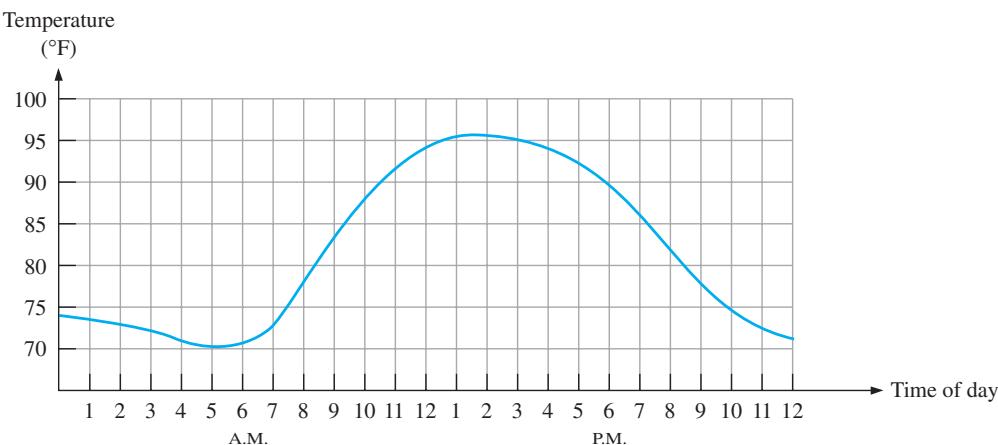

图 1-1：模拟量（温度随时间变化）的曲线图

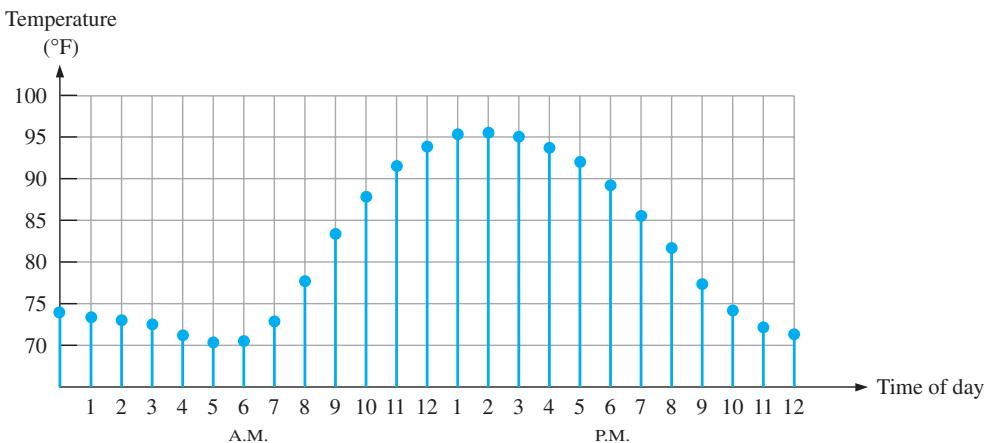

图 1-2：对图 1-1 中模拟量的采样值表示（量化），每个采样点可数字化为 1/0 代码
数字表示为什么有优势？数字数据更容易处理、复制、传输和存储，噪声只要没有把电平推过判决门限，接收端仍可恢复原来的 0 或 1；模拟信号会把噪声连续地叠加并放大。CD 播放器体现了混合系统：光学系统读取数字码，DAC 转成模拟音频，放大后驱动扬声器。机电一体化把传感器、数字控制器和机械执行器结合起来，洗衣机、汽车和机器人都属于这一类。

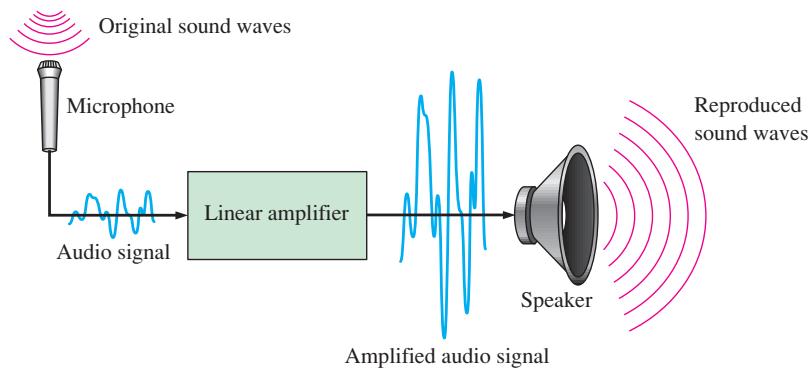

图 1-3：基本音频扩音（公共广播）系统

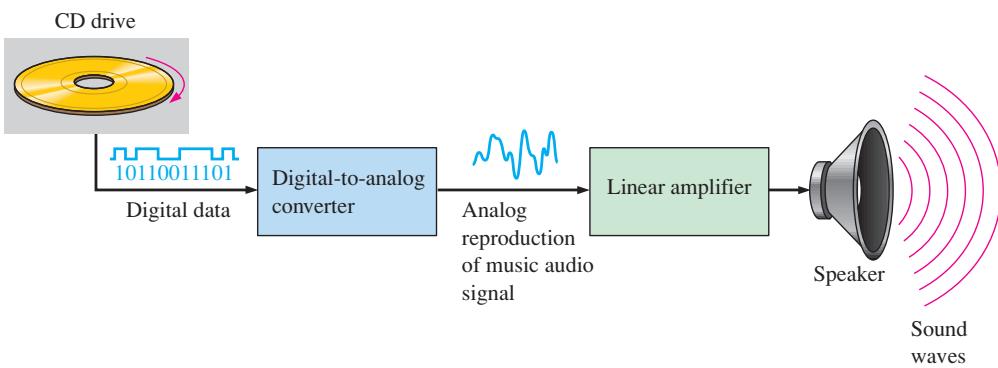

图 1-4：CD 播放器的基本框图（仅画出一个声道）

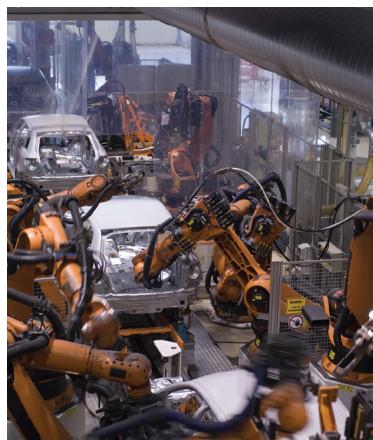

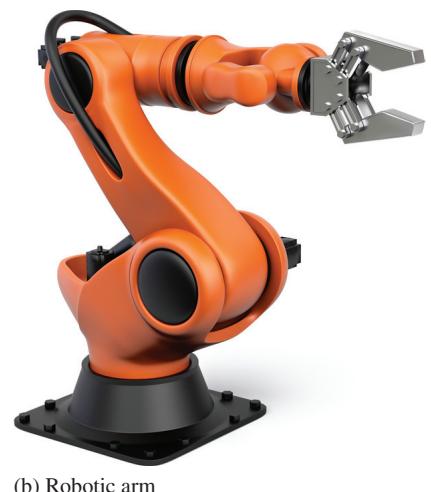

图 1-5：机电一体化系统及其应用：(a) 系统框图；(b) 机械臂；(c) 汽车装配线
Success
判断一个产品的信号链：从“传感器→处理→执行器”逐块追踪，问它是否连续、是否经过 ADC/DAC、是否由 MCU/FPGA 按离散状态决策，比只看产品名称更可靠。
二进制位、逻辑电平与数字波形
二进制系统只有两个数字 0 和 1，一个二进制数字叫 bit（位）。本章采用正逻辑：HIGH=1、LOW=0；负逻辑则相反。真实芯片并不是用两个理想电压，而是规定 HIGH 与 LOW 的合法范围，中间还有禁止区。例如某 CMOS 输入可能把 2～3.3 V 判为 HIGH、0～0.8 V 判为 LOW，0.8～2 V 属于不可靠区。

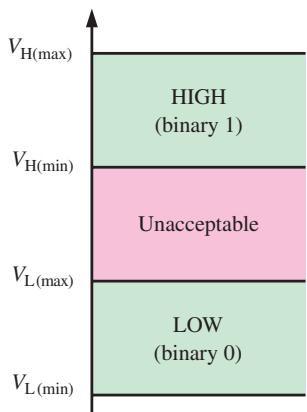

图 1-6：数字电路的逻辑电平电压范围
脉冲由幅度、上升时间、下降时间和脉宽描述。上升时间 通常按幅度 10%→90% 测量，下降时间 按 90%→10% 测量，脉宽 常取两条边 50% 点之间的时间。周期波形满足：
图 1-7：理想脉冲：(a) 正脉冲；(b) 负脉冲

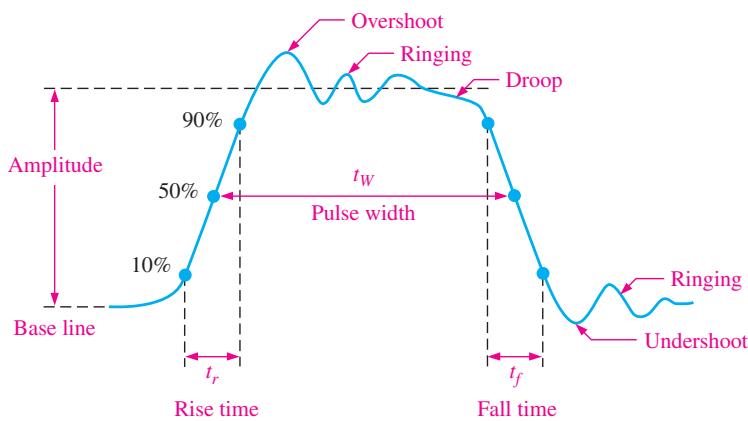

图 1-8：非理想脉冲的特性（含过冲、振铃、下垂及上升/下降时间、脉宽定义）

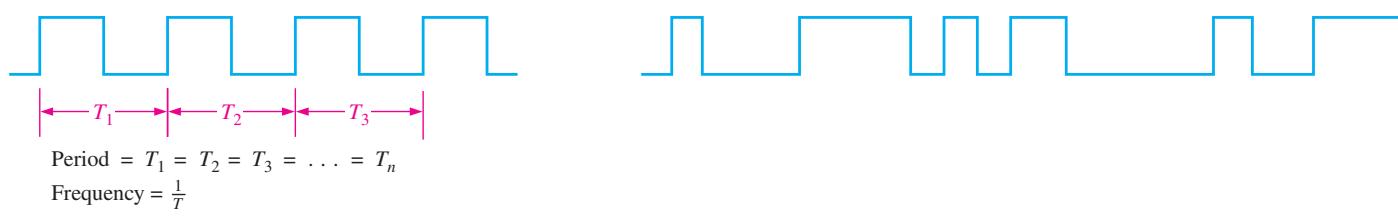

图 1-9：数字波形示例：(a) 周期性（方波）；(b) 非周期性
例 1-1：周期、频率和占空比
已知：，。
公式：；。
代入：；。
结果：频率 100 Hz，占空比 10%。
图 1-10：例 1-1 的周期波形（T = 10 ms，t_W = 1 ms）
时钟是数字系统的节拍器，一个周期通常对应一个 bit time；时序图把多个波形对齐到同一时间轴。串行传输每次传 1 bit，只需一条线但速度较慢；并行传输一次传一组 bit，速度快但需要更多线路并可能产生偏斜。

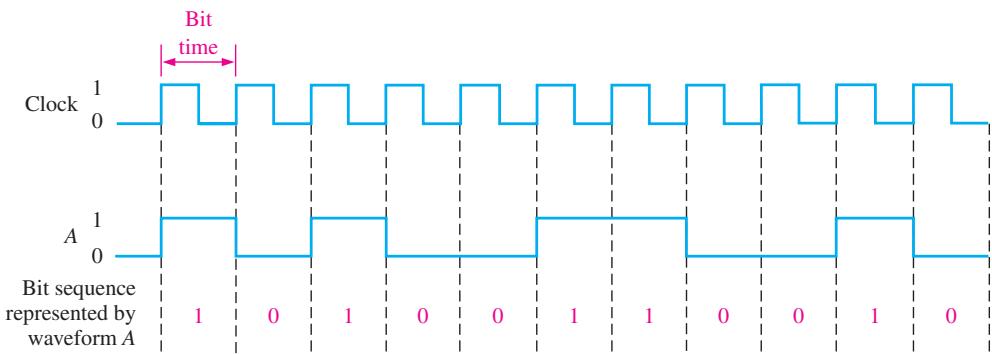

图 1-11：时钟波形与一串比特对应波形同步的示例

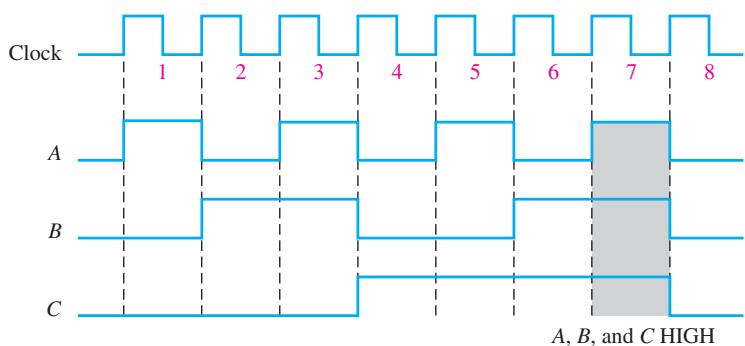

图 1-12：时序图示例

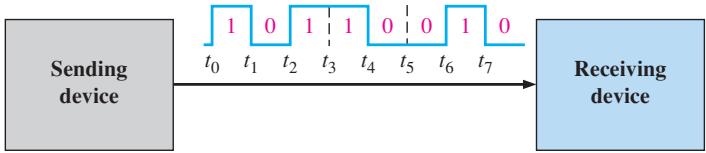

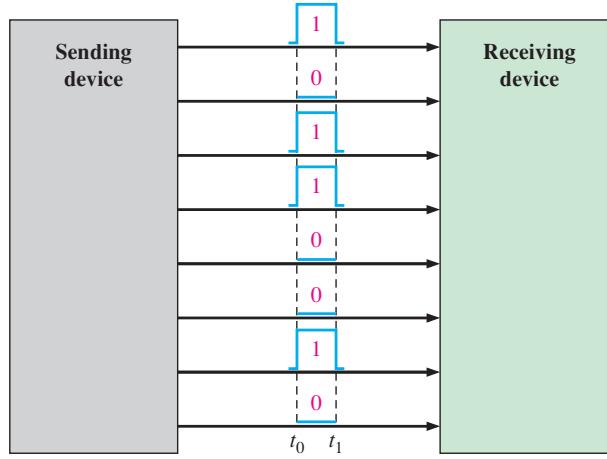

图 1-13：二进制数据的串行与并行传输（仅画出数据线）：(a) 串行传输 8 bit；(b) 并行传输 8 bit
例 1-2：串行与并行传输
已知：时钟 ，传输 8 bit。
公式：；；。
代入：；；。
结果：串行 8 μs，并行 1 μs。

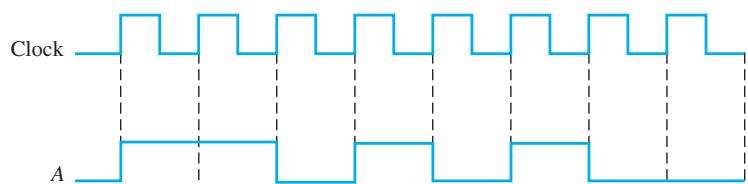

图 1-14：例 1-2 的时钟与波形 A
图 1-15：例 1-2 中波形 A 表示的位序列
基本逻辑功能
逻辑把真/假转为 HIGH/LOW。三种基本功能是 NOT、AND 和 OR：NOT 输出输入的反值；AND 只有所有输入为 HIGH 才输出 HIGH；OR 只要有一个输入为 HIGH 就输出 HIGH。它们是比较器、加法器、寄存器和处理器的积木。
图：用逻辑门说明命题——AND 门只有全部输入为 HIGH 时输出才为 HIGH
图 1-16：基本逻辑功能及其标准符号
图 1-17：NOT（非）功能
图 1-18：AND（与）功能：只有全部输入为 HIGH 时输出才为 HIGH
图 1-19：OR（或）功能：只要有一个输入为 HIGH 输出即为 HIGH
Warning
不要把“电压高”机械地等同于“逻辑 1”：先确认正逻辑/负逻辑，再确认输入落在芯片规定的合法电平范围内。
组合逻辑与时序逻辑功能
组合逻辑的输出只由当前输入决定；时序逻辑还依赖过去状态，因此必须有存储。比较器判断 、 或 ；加法器输出和与进位；减法器输出差与借位；乘法可看作移位后的多次加法；除法通过比较、移位和连续减法获得商与余数。

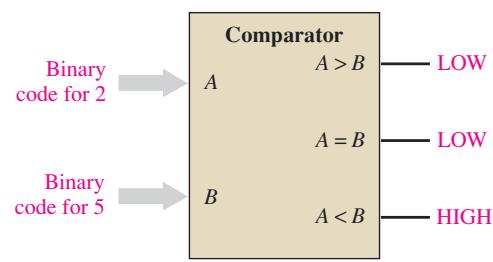

图 1-20：比较功能：(a) 基本数值比较器；(b) 示例 A < B（2 < 5）由 HIGH 输出指示

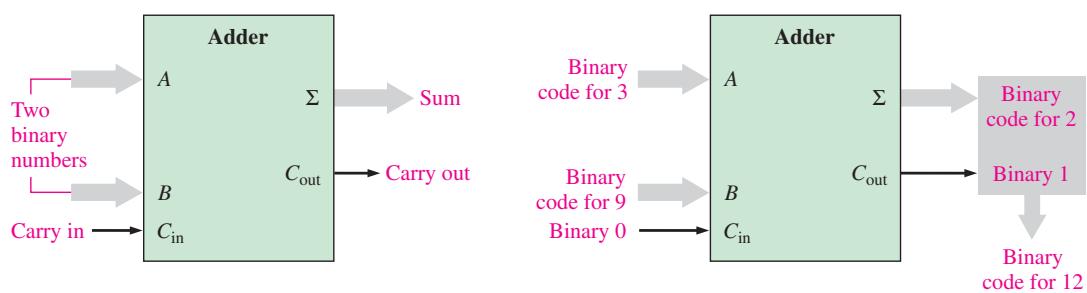

图 1-21：加法功能：(a) 基本加法器；(b) 示例 A + B（3 + 9 = 12）
编码器把按键或十进制输入变成二进制码，译码器把二进制码变成七段显示等可见输出。MUX 从多条输入中选一条送至单线，DEMUX 把一条线分配到多条输出，二者可组成时分复用。触发器保存 1 bit，多个触发器组成寄存器；ROM 内容固定或半固定，RAM 可读写；计数器收到脉冲后更新并记住当前数值。片剂装瓶系统就是这些模块的组合：传感器→计数器→比较器，达到设定数量后关阀、换瓶，并用寄存器与加法器维护累计数量。

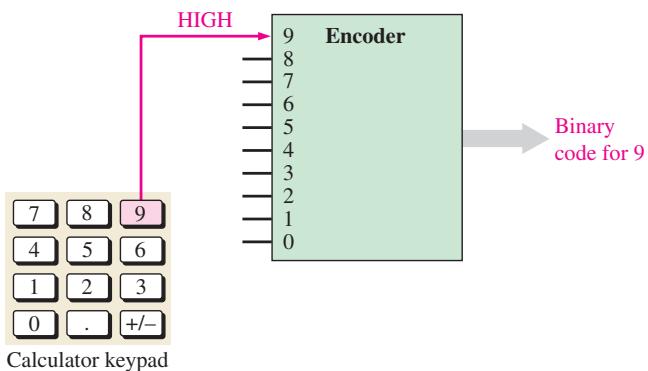

图 1-22：编码器把计算器按键编码为二进制码，供存储或运算

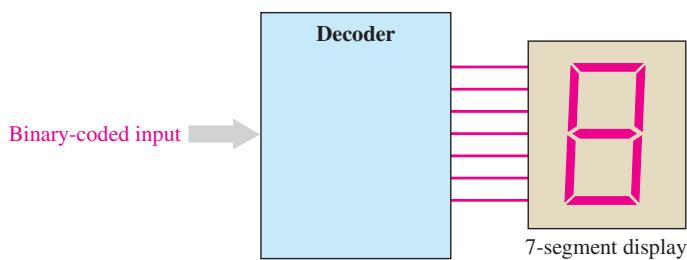

图 1-23：译码器把特定二进制码转换为七段十进制显示

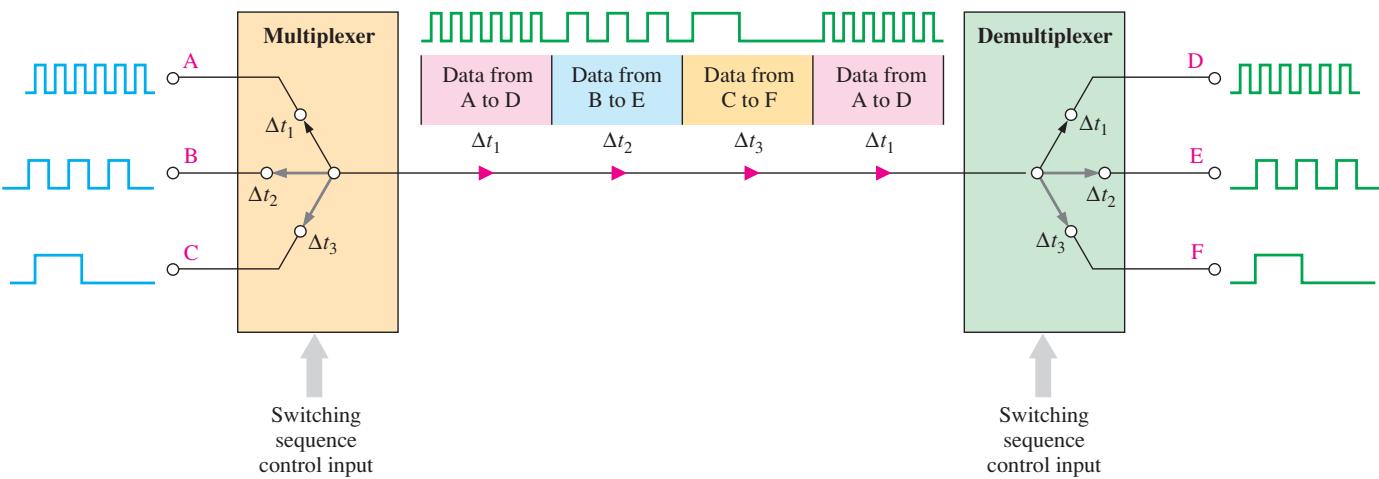

图 1-24：基本复用/解复用应用示意

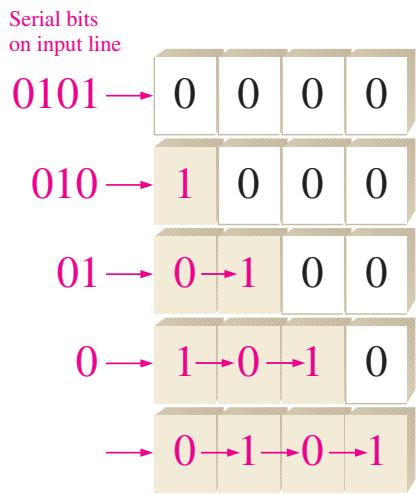

图 1-25：4 位串行移位寄存器的操作示例（每个方框代表一个存储单元/触发器）

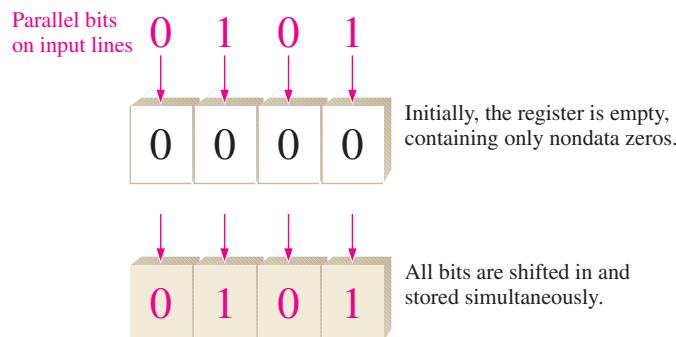

图 1-26：4 位并行移位寄存器的操作示例

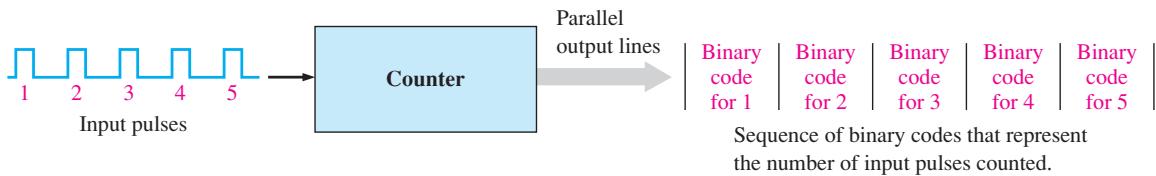

图 1-27：计数器基本操作示意

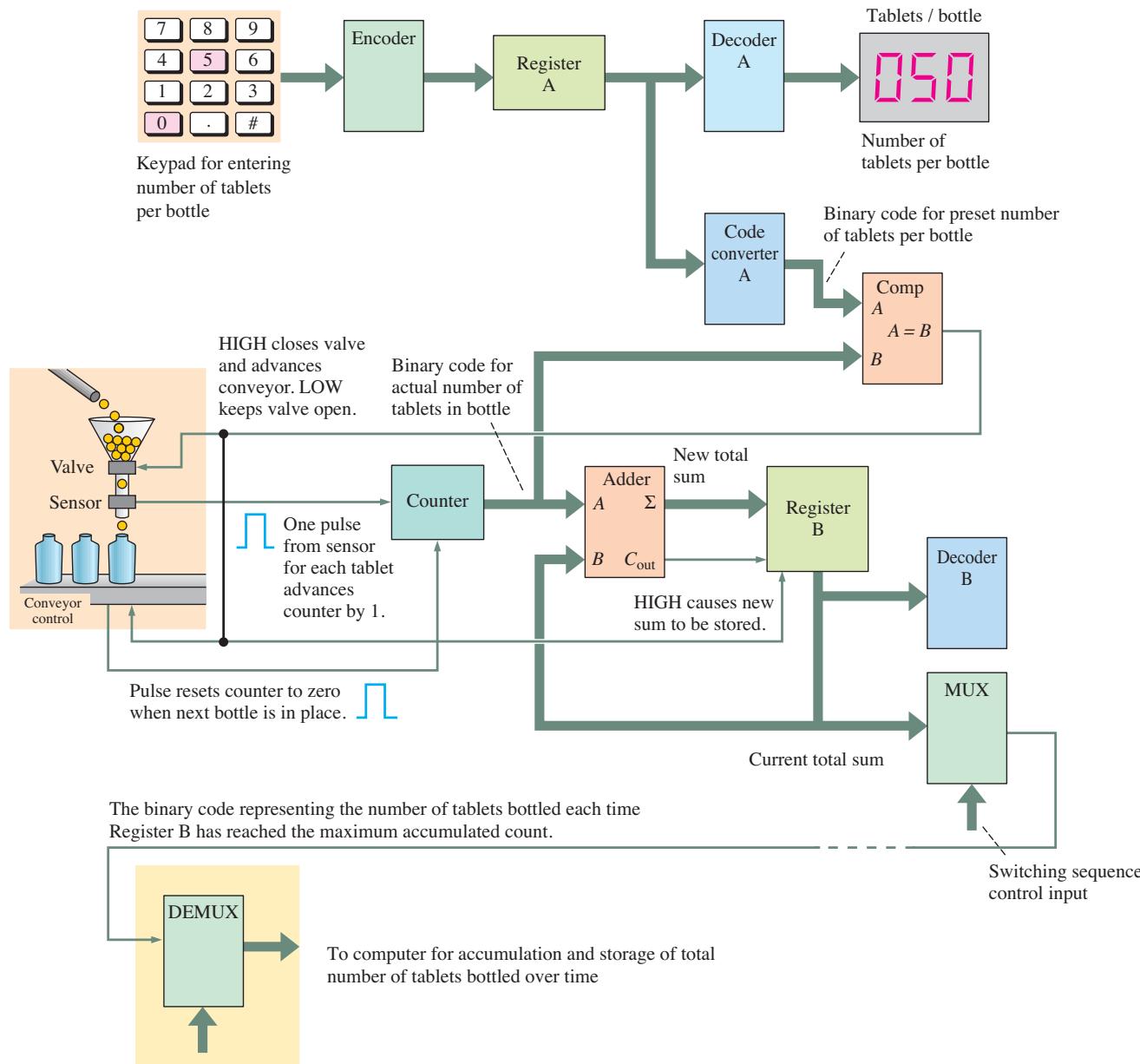

图 1-28：药片装瓶系统框图
可编程逻辑简介
固定功能 IC 出厂后功能不能改；PLD 像“空白画布”，可用 VHDL/Verilog、原理图或状态图实现逻辑。主要层次为 SPLD、CPLD 和 FPGA：SPLD 适合小规模逻辑，CPLD 把多个 SPLD 通过可编程互连组合起来，FPGA 由大量逻辑块、可编程互连和 I/O 块组成，适合复杂系统。

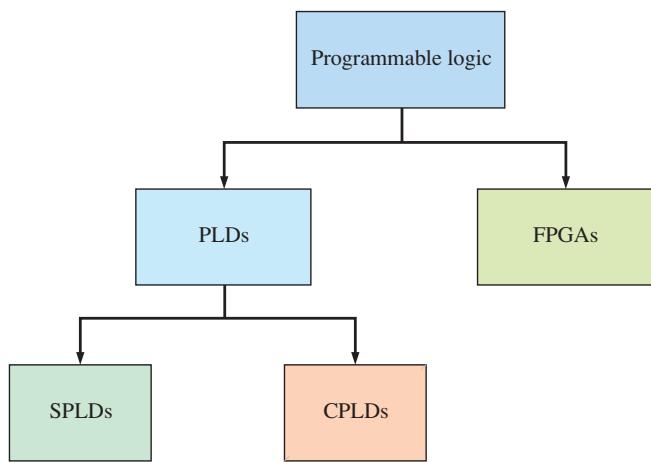

图 1-29：可编程逻辑的层次结构

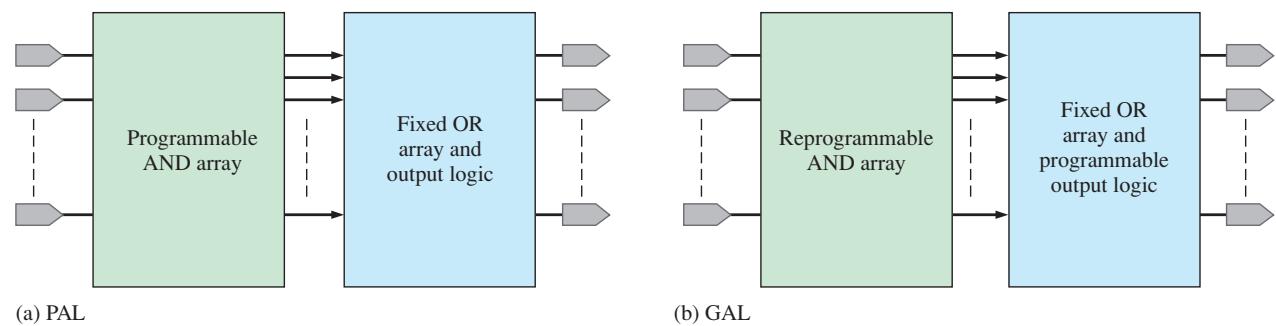

图 1-30：简单可编程逻辑器件（SPLD）的框图
图 1-31：典型 SPLD 封装

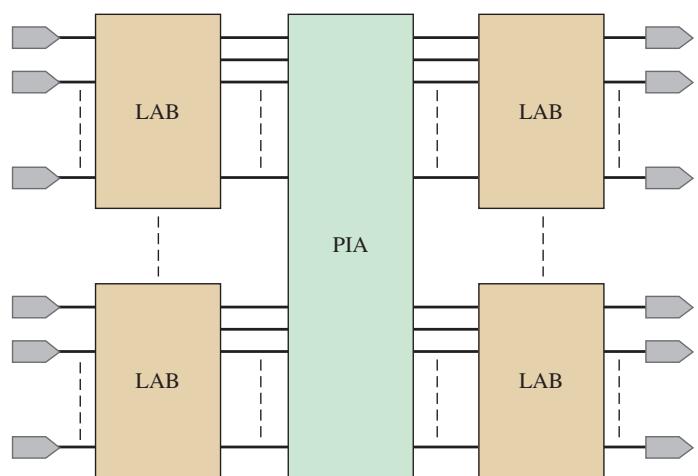

图 1-32：CPLD 的一般框图

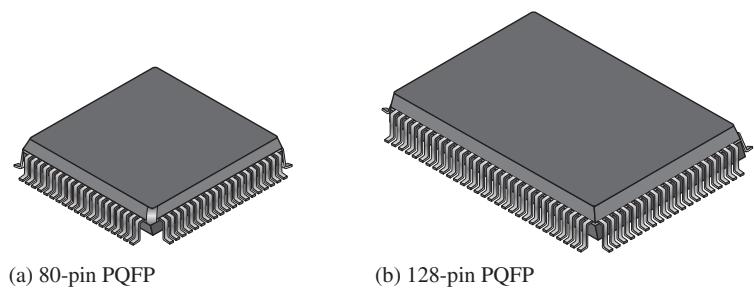

图 1-33：典型 CPLD 塑料方形扁平封装（PQFP）

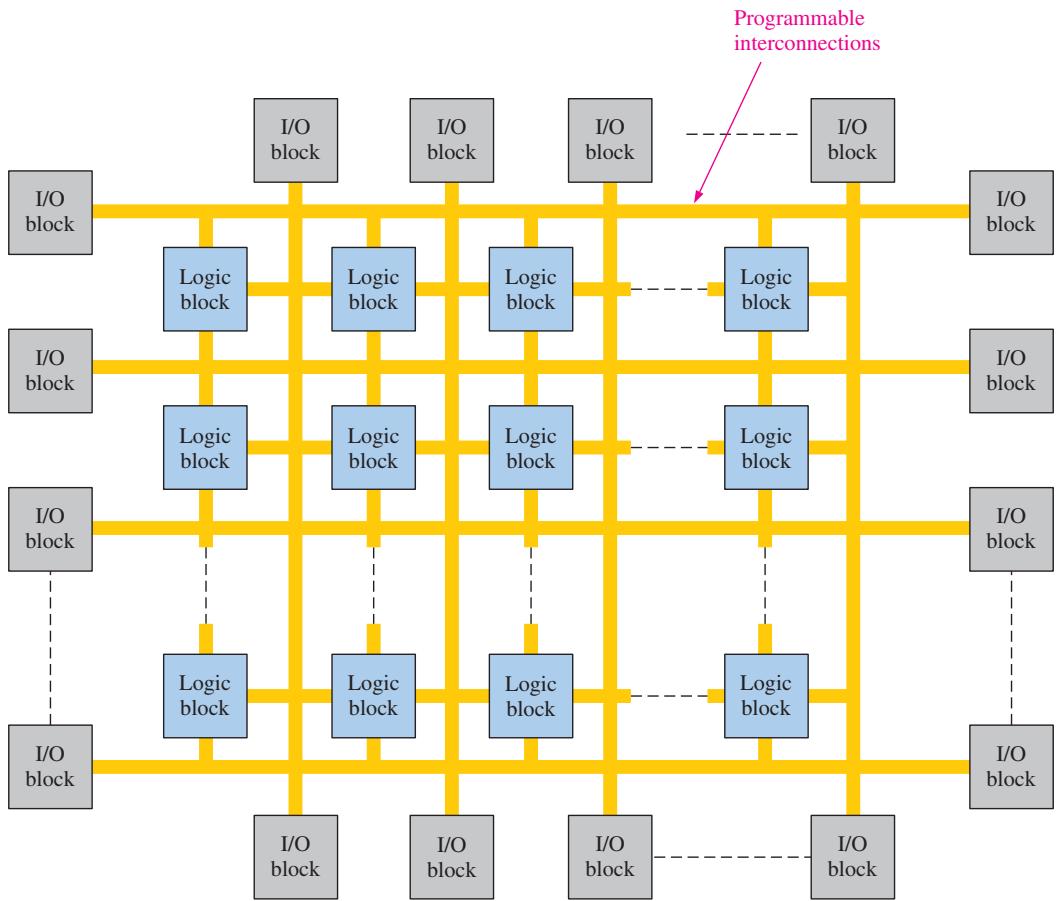

图 1-34：FPGA 的基本结构

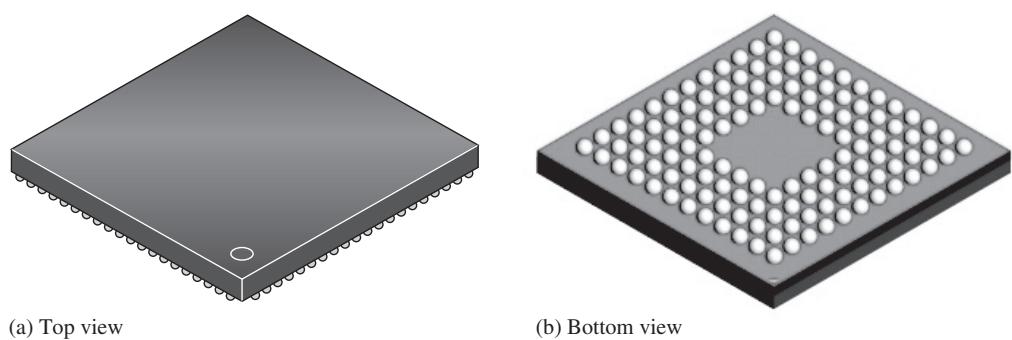

图 1-35：典型球栅阵列（BGA）封装
设计流程是：设计输入→编译→功能仿真→综合生成网表→实现（布局布线）→时序仿真→下载 bitstream。跳过功能仿真，逻辑错误可能直接进入硬件；跳过时序仿真，高速时的传播延迟可能导致系统失效。MCU 的硬件固定、程序决定动作；PLD 的程序决定硬件逻辑结构。

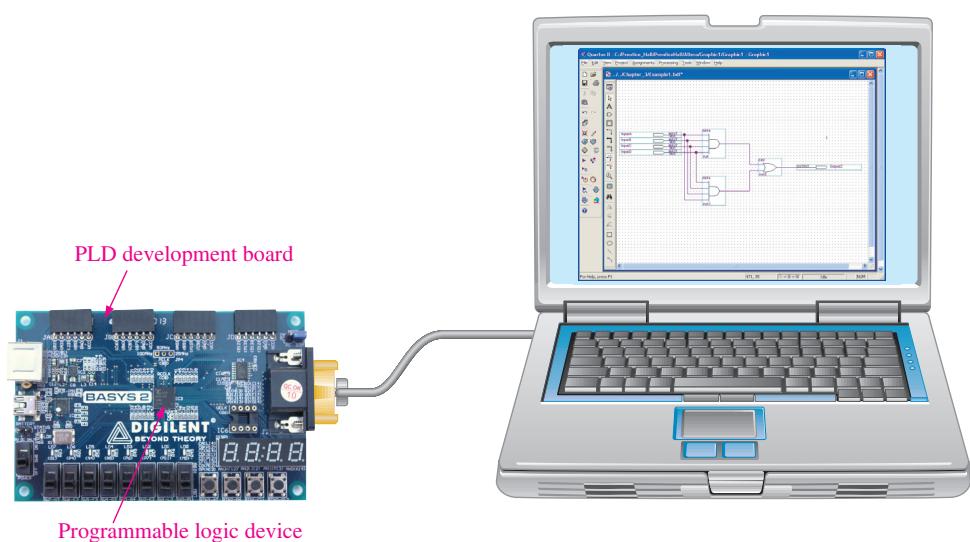

图 1-36：对 PLD 或 FPGA 编程的基本配置

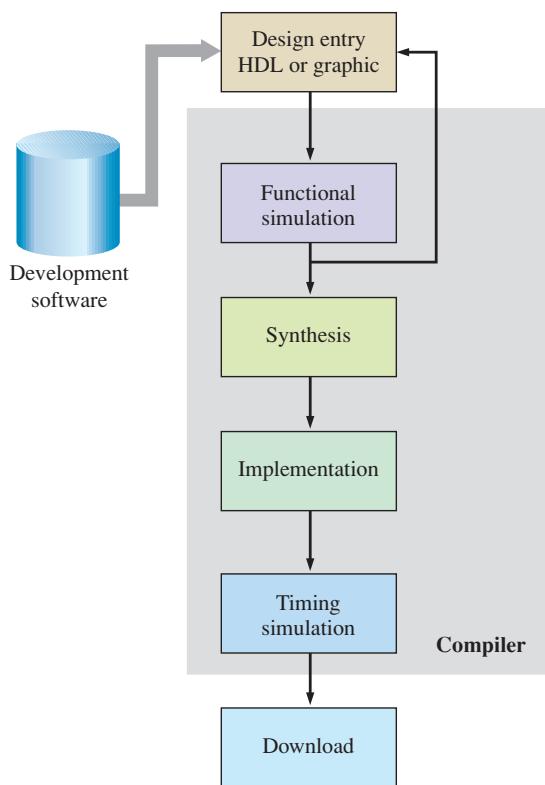

图 1-37：可编程逻辑设计流程框图
固定功能逻辑器件
集成电路把晶体管、二极管、电阻等集成在一块硅片上。DIP 属于通孔安装，SOIC、SSOP、PLCC、LCC、LQFP、CSP 和 FBGA 属于表面贴装或其变体，后者节省 PCB 空间。DIP/SSOP 的 1 脚由缺口或圆点标记，编号从 1 脚向下、横穿、再向上递增；PLCC/LCC 顶视图按逆时针递增。

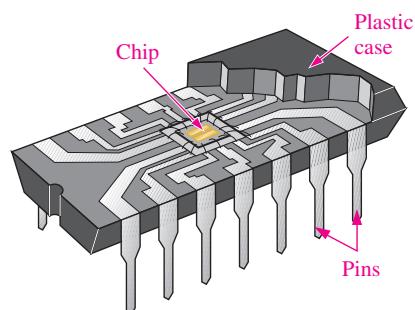

图 1-38：固定功能 IC 封装（双列直插封装）的剖视图，显示芯片安装在封装内并与输入/输出引脚相连

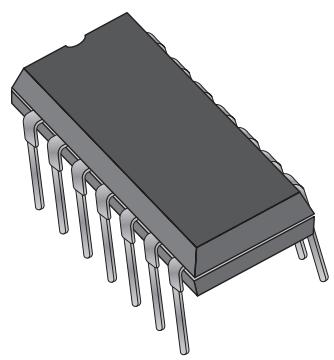

图 1-39：通孔安装与表面贴装器件示例：(a) 双列直插封装（DIP）；(b) 小外形 IC（SOIC）
图 1-40：SMT 封装配置示例：(a) SSOP；(b) PLCC；(c) LCC；(d) LQFP；(e) CSP（底视）；(f) FBGA（底视）
图 1-41：两类标准 IC 封装的引脚编号（顶视图）：(a) DIP/SSOP；(b) PLCC/LCC
按等效门数，SSI≤10，MSI 为 10～100，LSI 为 >100～10,000，VLSI 为 >10,000～100,000，ULSI>100,000。常见技术有 CMOS、双极型 TTL 和 BiCMOS；大规模芯片常用 CMOS，因为面积和功耗更低。
测试与测量仪器
示波器显示电压随时间变化，可测幅度、周期、频率、脉宽、占空比和边沿参数。volts/div 决定每格电压，sec/div 决定每格时间，触发使重复波形稳定。DC 耦合保留直流分量，AC 耦合隔掉直流；测量前应做好探头补偿。

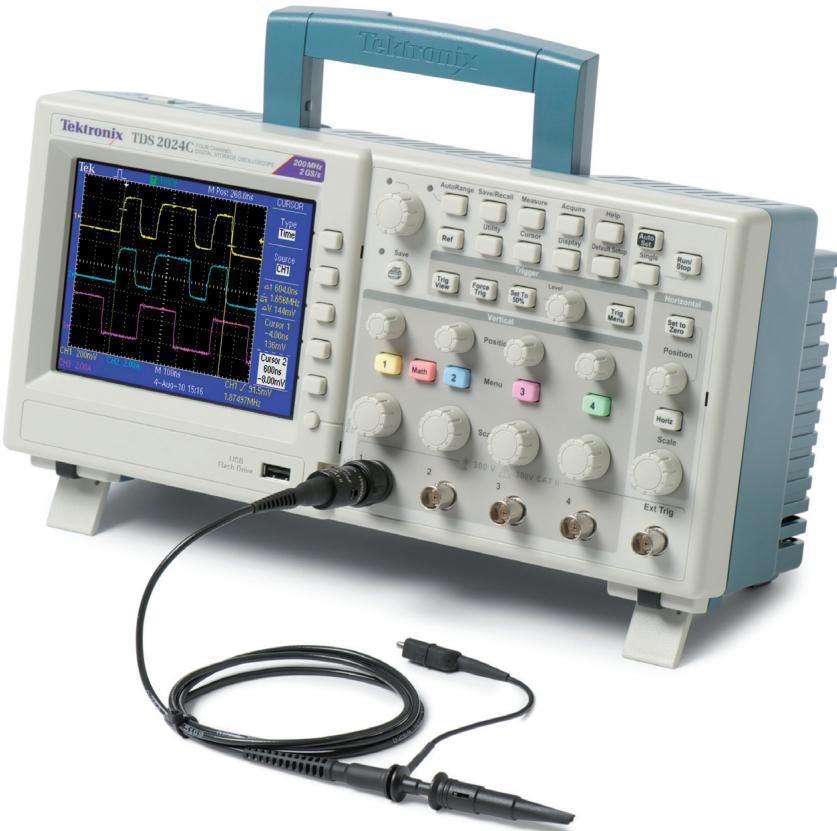

图 1-42：带电压探头的典型数字示波器

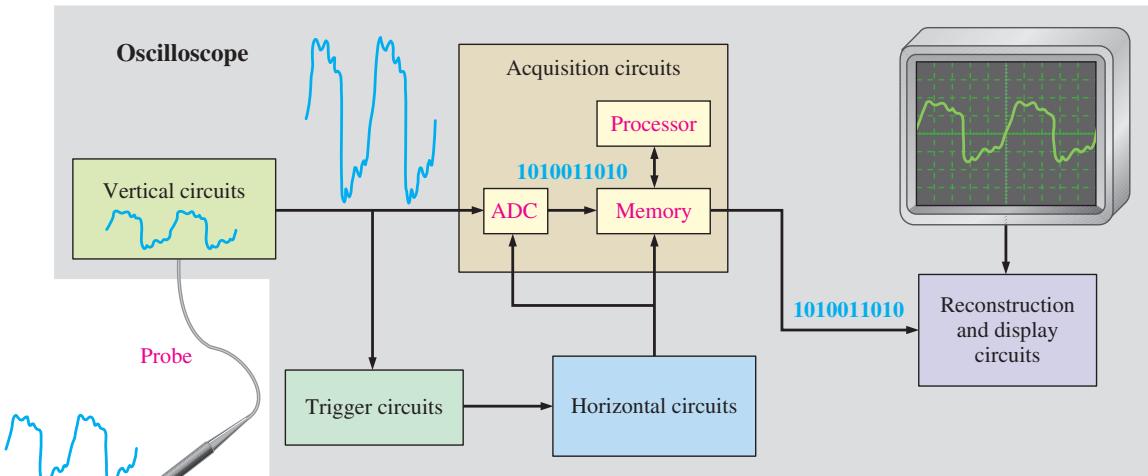

图 1-43：数字示波器的框图

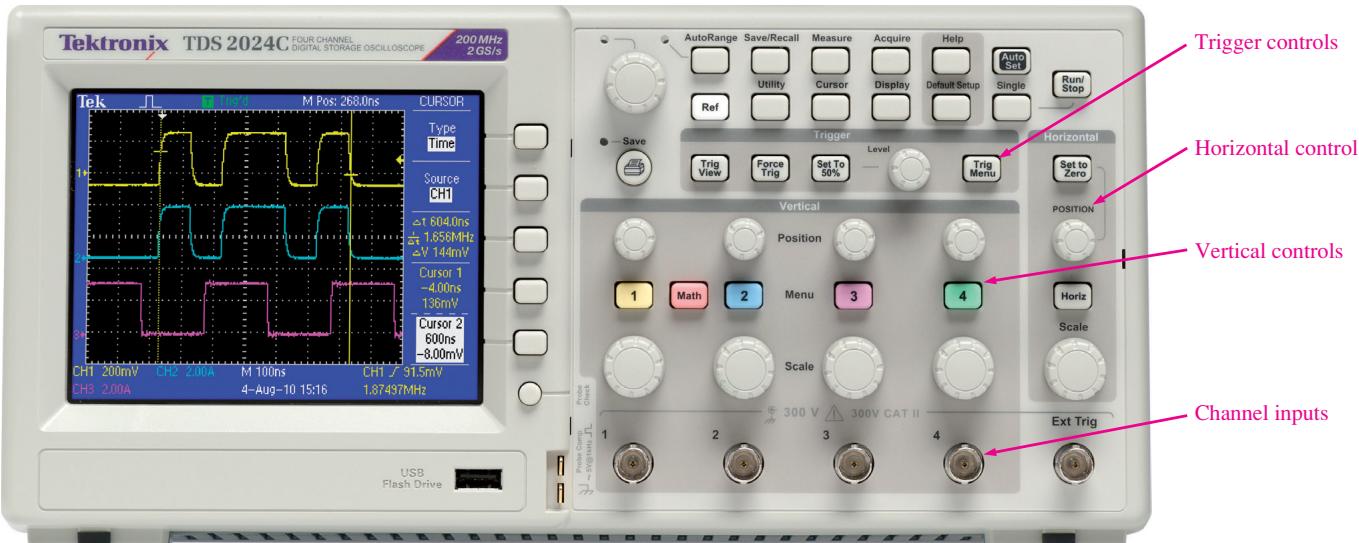

图 1-44：典型数字示波器的前面板

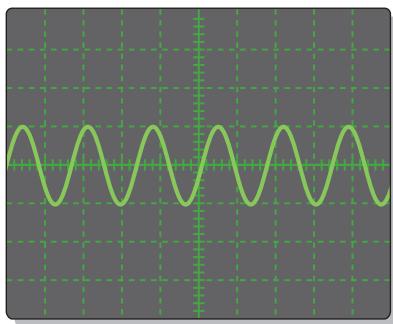

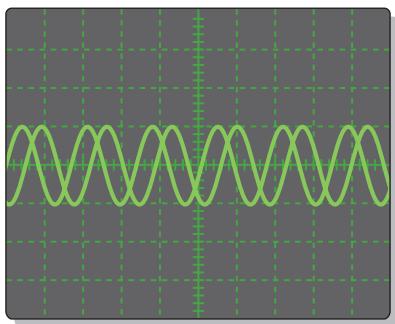

图 1-45：示波器上未触发与已触发波形的比较：(a) 未触发；(b) 已触发

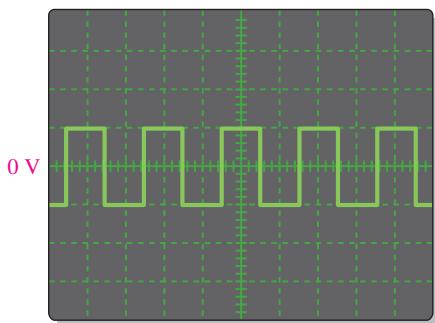

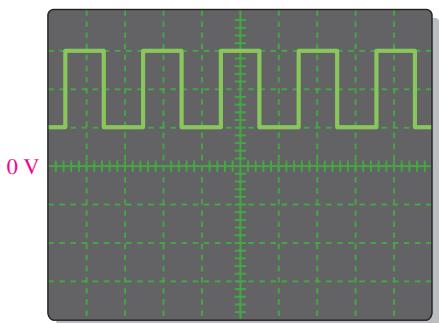

图 1-46：含直流分量的同一波形的两种显示：(a) DC 耦合；(b) AC 耦合

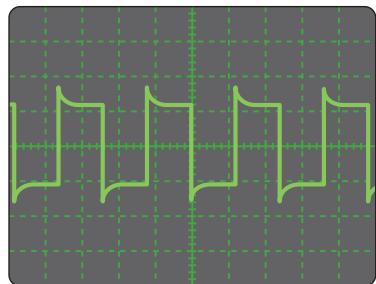

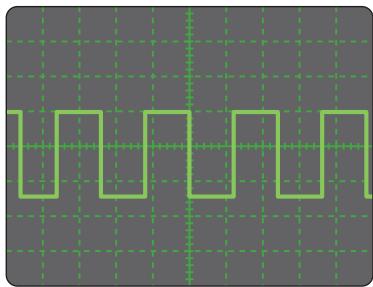

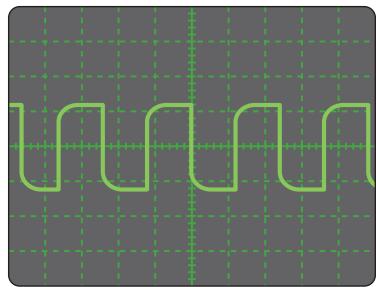

图 1-47：探头补偿的三种状态：正确补偿、欠补偿、过补偿
例 1-3：示波器刻度测量
已知：垂直 1 V/div，波形高 3 div；水平 10 μs/div，一个周期跨 4 div。
公式：幅度=格数×V/div；横向格数×sec/div；。
代入：幅度=；；。
结果：幅度 3 V，周期 40 μs，频率 25 kHz。

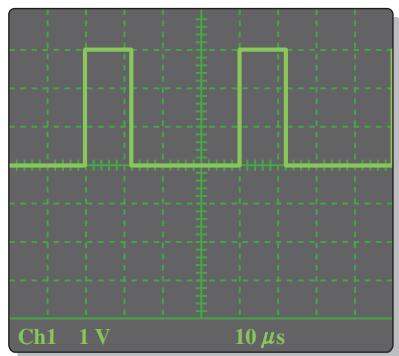

图 1-48：例 1-3 的示波器屏幕波形
示波器带宽要覆盖信号及其高次谐波，采样率通常至少为带宽 5 倍；记录长度决定采集时间：
图 1-49：波形采样示例：(a) 低采样率；(b) 较高采样率（红点为采样点）
逻辑分析仪适合同时观察大量数字线的状态与时序；示波器适合少量信号的模拟细节。DMM 用于电压、电流、电阻、通断和频率；测电流必须串联，通断和电阻测量必须断电。直流电源提供稳压直流，逻辑探头快速判断 HIGH/LOW，逻辑脉冲器用于注入测试脉冲。

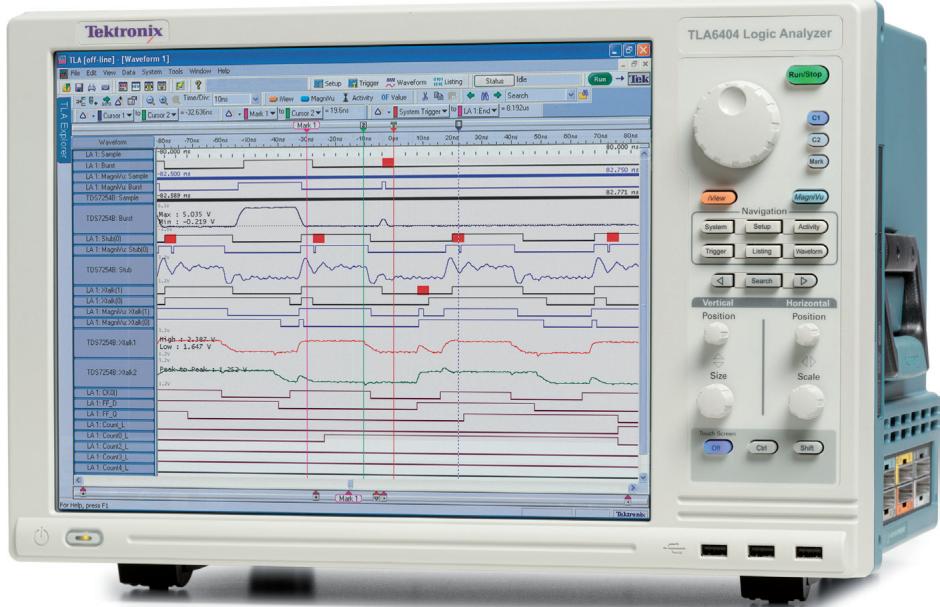

图 1-50：典型逻辑分析仪

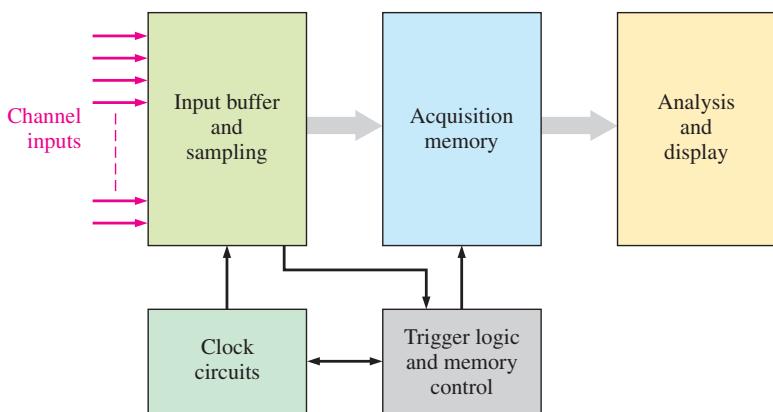

图 1-51：逻辑分析仪的简化框图

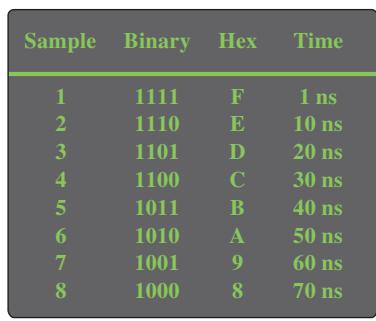

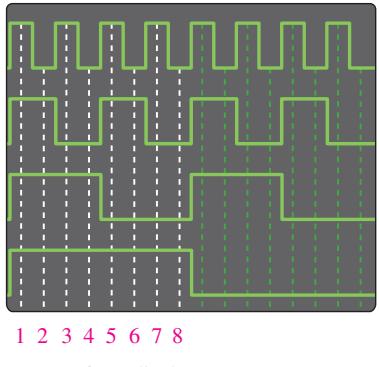

图 1-52：逻辑分析仪的两种显示模式：(a) 波形显示；(b) 列表显示

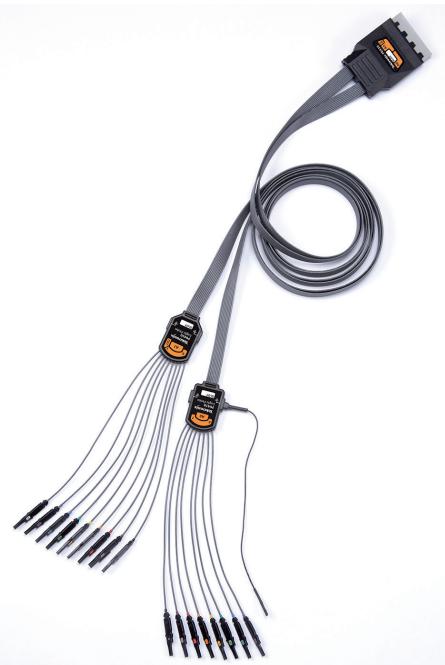

图 1-53：典型多通道逻辑分析仪探头

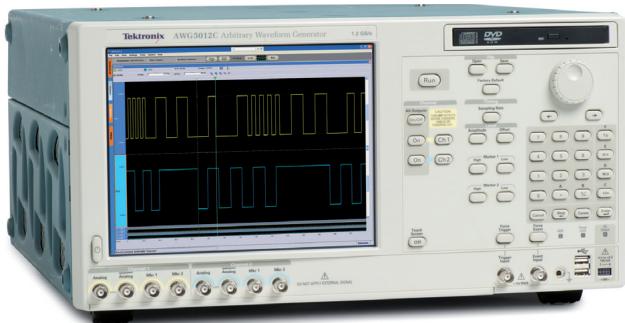

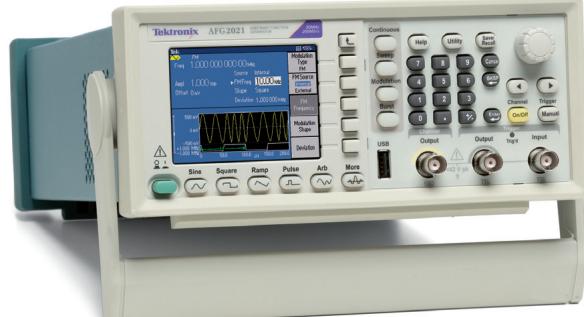

图 1-54：典型信号发生器：(a) 任意波形发生器；(b) 函数发生器

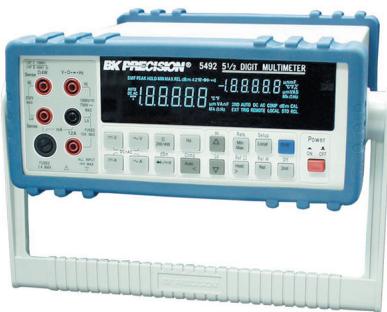

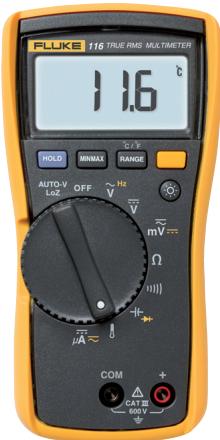

图 1-55：典型数字万用表：(a) 台式；(b) 手持式

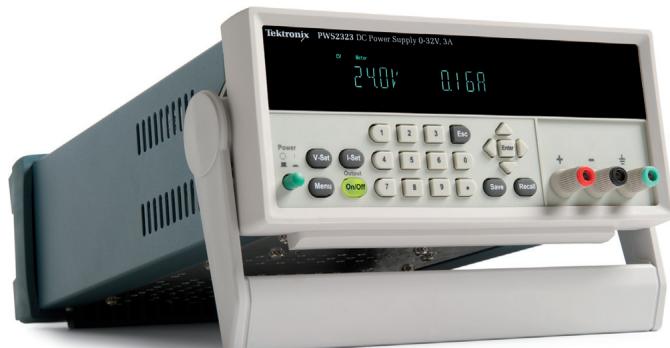

图 1-56：典型台式直流稳压电源
故障排查入门
排障步骤是：收集信息→识别症状与可能故障→隔离故障点→用正确仪器确认→修复并复测。先检查电源、保险丝、连接器、断线、开关、板卡插接、焊锡短路和接地。二分法在输入与输出中点测信号，有则故障在后半段，无则在前半段，再继续二分；信号追踪则逐点从输入到输出或反向寻找信号丢失边界。
图：“动手实践”（Hands-On Tip）栏目标识
图：用示波器等仪器对电路板进行测量

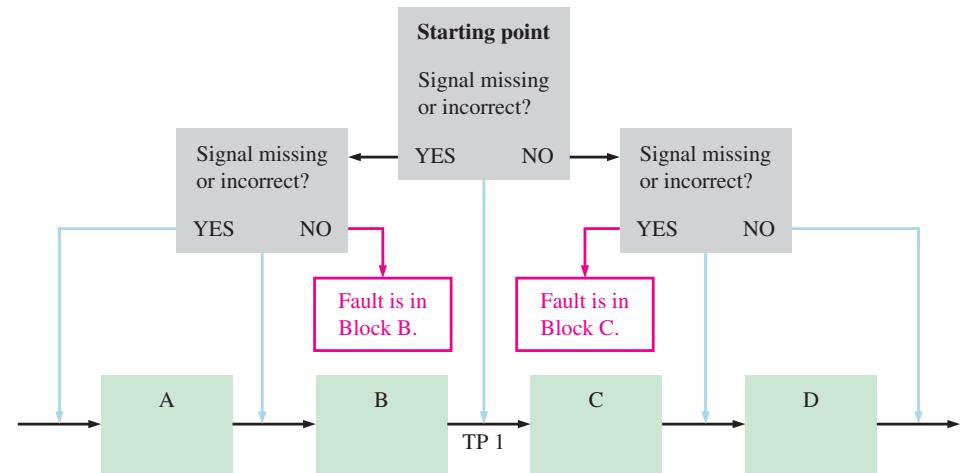

图 1-57：二分法示意（蓝色箭头为测试点）

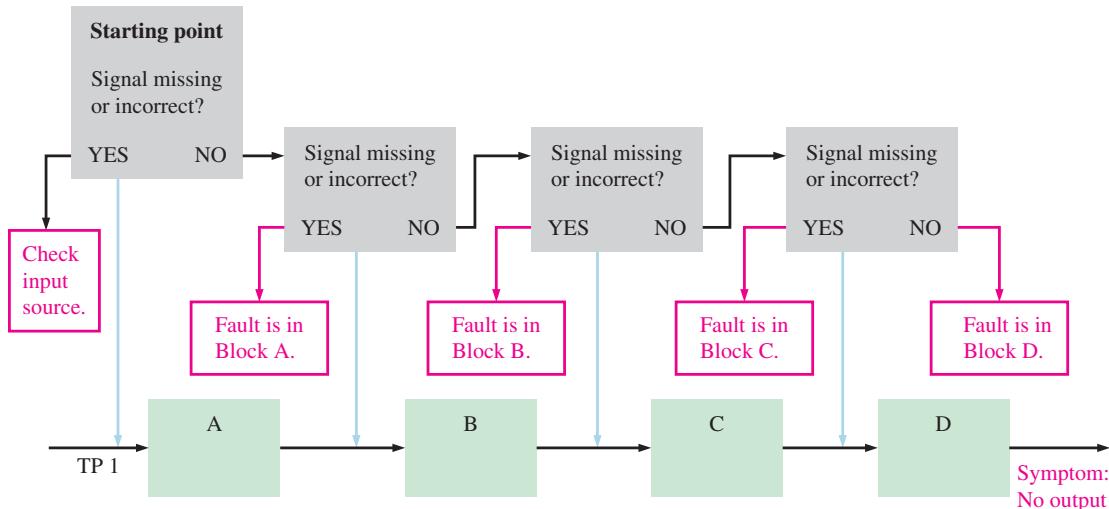

图 1-58：信号追踪法示意（从输入到输出，从输出反向追踪同理）
Warning
万用表电流档近似低阻通路，误把它并联到电源可能造成短路；测电阻或通断前必须断电。示波器探头地夹必须接被测电路的已知地。
Success
每次测量前写下预期波形（电平、周期、边沿和允许范围）。有了基准，仪器读数才有意义，也能避免盲目换板把外部故障带到新板。
本章小结与自测
本章要点：模拟量连续、数字量离散；bit 用 0/1 表示；波形用幅度、周期、频率、占空比和边沿描述；NOT/AND/OR 是基本逻辑；组合逻辑看当前输入，时序逻辑依赖存储；SPLD/CPLD/FPGA 可编程实现逻辑；IC 有封装、引脚和规模分类；示波器、逻辑分析仪和万用表负责观测；二分法与信号追踪法负责定位故障。
图 1-59：基本逻辑运算 NOT、AND、OR 的标准符号
自测题
1. 模拟量和数字量的根本差异是什么？
模拟量连续取值，数字量取离散值，数字系统通常用二进制码表示离散状态。
2. 已知周期 ，频率是多少？
。
3. AND 门何时输出 HIGH？OR 门何时输出 LOW？
AND 只有全部输入 HIGH 才 HIGH；OR 只有全部输入 LOW 才 LOW。
4. 为什么串行线少但传输同样位数更慢？
串行一次只传 1 bit，并行可在一个时间间隔传多个 bit。
5. 示波器和逻辑分析仪如何分工？
示波器看少量信号的模拟细节和时间参数；逻辑分析仪看大量数字通道的状态及相互时序。
以下为原书习题（Problems）配图，供对照练习使用。

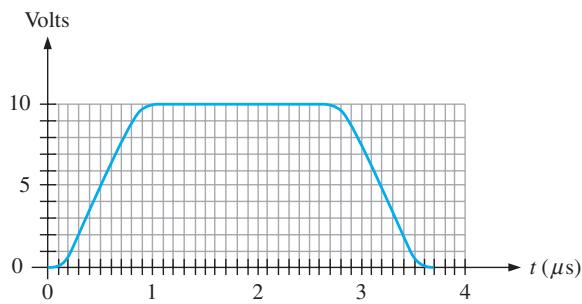

图 1-60：习题 7 的脉冲波形（图解上升时间、下降时间、脉宽与幅度）
图 1-61：习题 8～11 的波形（判断是否为脉冲串、周期性，并求频率与占空比）
图 1-62：习题 12～14 的波形（bit time 为 1 ms，求位序列与串/并行传输时间）
图：二进制 0/1 位流（原书习题部分插图）
图 1-63：习题 19 的逻辑功能方框图：(a)、(b)、(c)、(d)（根据输入输出判断逻辑功能）
图 1-64：习题 28 的 IC 封装顶视图：(a)、(b)（标注引脚号）
