第08章 EMI 从零讲起：从麦克斯韦到 CISPR

这一篇在干嘛？

每个电源工程师迟早都会被 EMI（电磁干扰）狠狠”教育”一次：传导限值压下去了，辐射限值又鼓出来了——EMI 像个气球，按下一头另一头就鼓起来。这一章从麦克斯韦方程组这些”高中物理”开始，把 EMI 的物理本质、天线效应、近场/远场概念和 CISPR/FCC 标准体系一次讲透，让你不必等到项目最后一刻才手忙脚乱。

为什么 EMI 是”气球”

EMI 之所以难缠，有三个原因：

1. 寄生参数无处不在且难以表征——台架上的微调（bench tweaking）不可能完全避免；
2. 传导限值和辐射限值相互牵制——压住一头，另一头往往恶化；
3. 不能合规就不能卖——“if we can’t comply, we can’t sell”。

但作者强调：EMI 不是黑魔法。它只需要高中物理 + 简单数学 + 对”电源”的清晰概念理解。关键是尽早介入，而不是等原型机都做完了才去整改——那样付出的重新设计费和测试实验室的机时费会非常昂贵。

标准体系：谁管什么

安全（Safety）和电磁兼容（EMC）在大多数国家是捆绑管理的：

• 欧洲：CE 标志——安全 + EMC 一起管；
• 中国：CCC 强制认证；
• 美国：分开管——UL 标志管安全，FCC 认证管 EMI；抗扰度（susceptibility）交给市场力量而不是法律；
• 日本：只对信息技术设备（ITE）有 EMC 规范，VCCI 标签完全自愿。

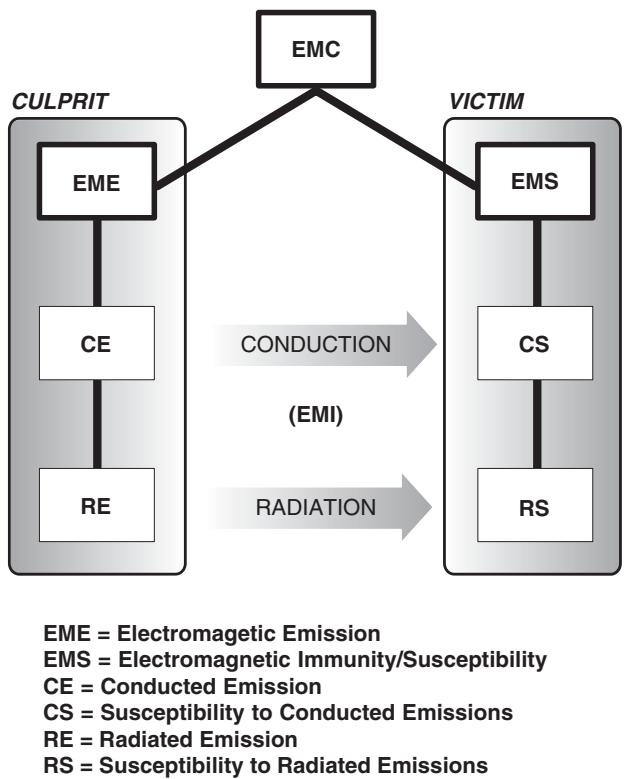

EMI 只是 EMC 的一个组成部分（发射这一半），另一半是抗扰度。各国的标准正在向欧洲标准收敛：原来的 VDE、CISPR、IEC、ISO 系列正逐步统一为 “EN” 前缀。对电源工程师来说，最需要关心的就是：

• EN 55022（原 CISPR 22）——IT 设备的 EMI 标准，本书主要依据；
• FCC Part 15——美国对应标准。2002 年起 FCC 已完全向 CISPR 22 看齐；
• 加拿大 Industry Canada 的要求与 FCC 等价，拿到 FCC/CISPR 认证后无需重测。

常见坑：标准会变，认证咨询不能省

标准始终在演进，还可能有国家/地区”偏差”。任何书本上的法规信息都会过时——把”找认可的测试实验室聊一次”列入开发清单。工程师最该花时间的，是测试实验室帮不了你的那部分：EMI 的工程本质。

从麦克斯韦到 EMI

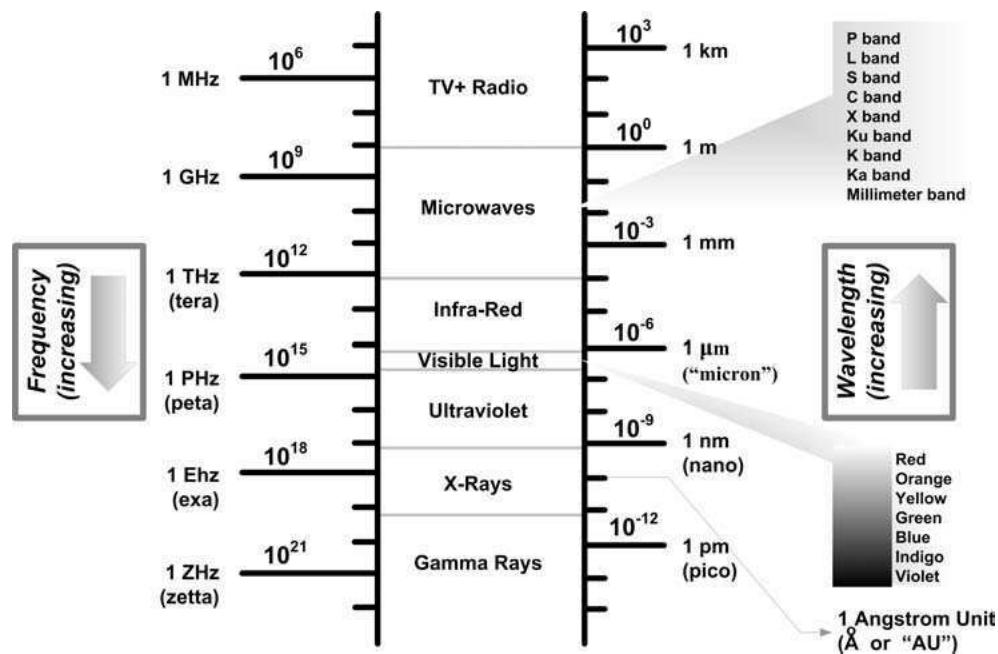

光、射频、红外、微波都是电磁波，波长、频率和传播速度满足：

$${\lambda }_{\text{meters}}=\frac{300}{f_{\text{MHz}}}$$

白话：频率单位用 MHz 时，波长（米）就等于 300 除以频率。比如 100 MHz 的波长约 3 米，300 MHz 正好 1 米。在自由空间中波速就是光速 $c=3\times 10^8$ m/s，且 $c=1/\sqrt{{\mu }_0{\epsilon }_0}$，其中 ${\mu }_0$、${\epsilon }_0$ 分别是真空磁导率和介电常数——它们是宇宙的基本常数。

天线效应：别用长度判断天线

物理课学过：设备尺寸接近 $\lambda /4$ 时，辐射（或接收）该频率最有效——收音机天线的原理。但要注意：

• 天线短于 $\lambda /4$ 也相当有效（可以低到 $\lambda /10$ 以下）——所以汽车上固定长度的鞭状天线能收到几乎所有 FM 电台；
• 天线长于 $\lambda /4$ 时，多余部分基本是摆设（等效于”钳位”在 $\lambda /4$）。

所以永远不要用长度来判断一根线是不是好天线。 插到交流电网上的设备，其电源线和建筑布线组合起来就是天线：既能辐射干扰影响邻居，也能把干扰传导进电网直接影响”插在同一个插座上的伙伴”。因此所有 EMI 标准都同时规定了传导发射限值和辐射发射限值。

任何天线都是”一体两面”——发射和接收能力相同。所以完全可能出现：辐射最初由输出线缆产生，被输入线缆接收，然后又传导进电网（或再次辐射）。输入线和输出线往往是传导、辐射频谱里大量高频噪声的元凶。

E 场、H 场与电磁波

麦克斯韦指出：电场（E 场，单位 V/m）随时间变化就会产生磁场（H 场，单位 A/m），反之亦然。著名的法拉第电磁感应定律（没有它就没有变压器）其实就是麦克斯韦四方程之一。

用储能来直观理解：

• 充满电的电容有 E 场，储能 $\frac{1}{2}C{V}^2$，稳态没有 H 场；
• 流过直流的线圈有 H 场，储能 $\frac{1}{2}L{I}^2$，稳态没有 E 场。

但开关电源里没有真正的”稳态”——每个开关周期电感电流都在两个极值之间爬升又下降。电流一起伏，H 场就在变，E 场也跟着出现，两者在附近构成电磁场（一定距离外合成电磁波）。这就是开关变换器 EMI 严重的根源。有些工程师干脆把输出 LC 滤波常用的棒形电感戏称为”EMI 大炮”——它向四面八方喷射能量。

常见坑：罪魁不是开关频率，而是开关边沿

让 EMI 恶化的”频率”通常不是 PWM 开关频率（约 100–500 kHz），而是开关过渡时间——只有 10–100 ns。对开关波形做傅里叶分析会发现，陡峭边沿携带大量甚高频成分，它们的 EMI 危害远大于基波。

还有一个关键结论：无论讨论的是开关电压（时变 E 场）还是开关电流（时变 H 场），远场处两者互成比例、合成电磁波。只要”杀死”电磁波的一个分量（E 或 H），整个波就死了——这是所有 EMI 滤波/屏蔽手段的理论基础。

自由空间波阻抗：377 Ω

在离源足够远处，E/H 的比值保持恒定：

$$\frac{E}{H}=\sqrt{\frac{\mu }{\epsilon }}$$

白话：E 的单位是 V/m，H 的单位是 A/m，所以 E/H 的单位是 V/A——就是电阻（Ω）。在空气或真空中：

$$\frac{E}{H}=\sqrt{\frac{{\mu }_0}{{\epsilon }_0}}=120\pi =377\Omega$$

这个 377 Ω 叫自由空间波阻抗（本征阻抗）。它把 E 场和 H 场锁死成固定比例，测了 E 就知道 H——这就是辐射测试通常只测 E 场的原因。

近场与远场

靠近源（距离远小于波长）时，上述简单规则失效。近场定义为距源小于 $\lambda /6$（或 $\lambda /2\pi$）的区域。近场里 E 和 H 随距离的衰减规律不同（可能是 $1/x$、$1/x^2$、$1/x^3$），比值随距离变化。

于是有了常听到的说法：

• “E 场是高阻抗的”——一小段铜箔/金属（比如散热器）上电压摆动，就是电场源，近场阻抗高；
• “H 场是低阻抗的”——PCB 上一个小环形电流回路产生磁场，近场阻抗低。

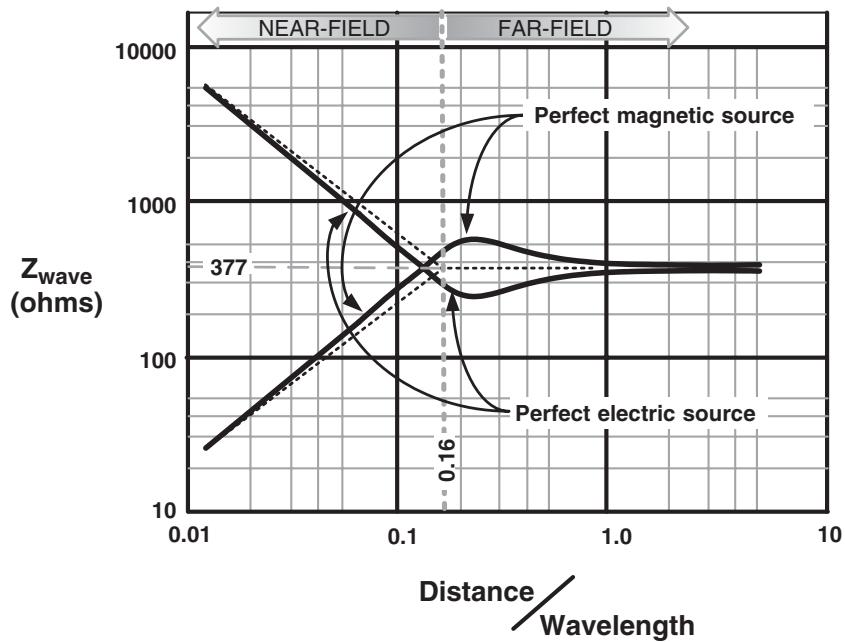

:::figure[自由空间中的阻抗：近场阻抗随源类型变化，远场收敛于 377 Ω] :::

小环天线的辐射公式

考虑一个直径远小于波长的圆形电流环，环面积 $A$（m²），载有幅值 $I$（A）、频率 $f$（Hz）的交流电流。在环平面内、距环心 $x$ 处的远场（$x>\lambda /2\pi$）为：

$$H=\frac{\pi \cdot I\cdot A}{{\lambda }^2\cdot x}\text{A/m}$$ $$E=377\cdot \frac{\pi \cdot I\cdot A}{{\lambda }^2\cdot x}\mu \text{V/m}$$

白话：远场里 E 和 H 都按 $1/x$ 衰减；波长越短（频率越高）场强越强——这解释了为什么频率越高 EMI 越难治。而近场里分量可能按 $1/x$、$1/x^2$、$1/x^3$ 衰减，且 E、H 随距离的依赖关系不再相同，所以近场只能叫”（局域）电磁场”而不是”波”。

例题：近场/远场边界与 3 m、10 m 测量

例题 1：30 MHz 对应的近远场边界

题：辐射 EMI 测试从 30 MHz 起测，求此频率下的近场/远场边界距离。

解：边界距离为 $\lambda /2\pi$：

$$\frac{\lambda }{2\pi }=\frac{c}{f}\times \frac{1}{2\pi }=\frac{3\times 10^8}{30\times 10^6\times 2\pi }=\frac{10}{2\pi }=1.6\text{m}$$

白话：30 MHz 时，1.6 m 以内算近场，1.6 m 以外就是远场。还有一个更好记的公式——设边界距离为 $x$（米），对应频率（MHz）为：

$$f_{\text{MHz}}=\frac{48}{x_{\text{meters}}}$$

例如 3 m 对应 16 MHz，10 m 对应 4.8 MHz。

这意味着什么？ 标准辐射测试范围为 30 MHz–1 GHz：FCC 要求 3 m 测量距离，CISPR 要求 10 m。

• 3 m 处：只有 16 MHz 以下才可能是近场——远低于测试频段，所以整个测试频段看到的都是远场；
• 10 m 处：4.8 MHz 以下才可能是近场——更不在测试频段内。

既然测的都是远场（$1/x$ 衰减），3 m 和 10 m 的读数就能直接换算，“苹果对苹果”。

例题 2：FCC 3 m 读数与 CISPR 10 m 读数的换算

题：把 CISPR 10 m 的辐射读数换算成等效的 FCC 3 m 读数，差多少？

解：远场按 $1/x$ 衰减，所以：

$$20\times \log \left(\frac{E_{3\text{m}}}{E_{10\text{m}}}\right)=20\times \log \left(\frac{10}{3}\right)=10.5\text{dB}$$

白话：给 CISPR 10 m 频谱统一加 10.5 dB，就是等效的 FCC 频谱。标准里称之为”每十倍距离 20 dB 的线性外推因子”——注意是距离的十倍，不是频率或幅度。同样地，30 m 处与 3 m 处的远场相差：

$$20\times \log \left(\frac{E_{3\text{m}}}{E_{30\text{m}}}\right)=20\times \log \left(\frac{30}{3}\right)=20\text{dB}$$

CISPR 22 还规定：如果 10 m 处环境噪声太高，可以在 3 m 测，然后给 10 m 限值统一加 10.5 dB。

抗扰度：EMC 的另一半

干扰方（culprit）和受害者（victim）是一枚硬币的两面：如果受害者一被邻居开剃须刀就失灵，也可能是它自己太敏感。EMC 的定义就是设备能像大家共用高速公路一样共用电磁环境——既不过度发射，也不被别人的发射干扰。

抗扰度（immunity）就是设备对电磁场的耐受能力。发射限值按使用环境分两类：

• Class A：商业/工业环境——限值较宽松；
• Class B：住宅/家用环境——限值大约再低 10 dB（幅度上约 1:3），严格得多。

抗扰度性能也分四级（按测试期间的表现）：

等级	测试中的表现
Type A	性能不低于厂家规定水平（通常即正常水平）
Type B	性能可暂时降级，测试结束后自动恢复，不丢数据
Type C	需普通操作者干预（如按复位开关）才能恢复
Type D	不可恢复故障（可能永久损坏）

常见坑：拿不准就按 Class B 设计

设备装在工业区，但同一电网供电到附近居民区——算 Class A 还是 B？为避免最后时刻返工，直接按 Class B 设计。宁严勿宽。

成本经验法则

滤波器随标准严格程度急剧变大变贵：

• FCC：频谱从 450 kHz 起测（CISPR/EN 从 150 kHz 起），小而便宜的滤波器即可；
• CISPR/EN Class A：滤波器体积约 2 倍于 FCC 水平，贵约 50%；
• CISPR/EN Class B：体积 3–10 倍，最多贵 4 倍。

另注意：CISPR 限值在 230 VAC 下测试，FCC 在 115 VAC 下测试。输入电压低一倍、电流就大一倍，滤波电感要更粗的铜线——这本身也是成本加项。

部件级电源的 EMI 责任

EMC 从法律上讲只是整机的义务。装在电脑机箱里的部件电源（OEM 电源/子装配件）不需要自己满足 EMI 标准，但系统厂家通常要求前端变换器的 EMI 比法定限值低 6–10 dB——给整机其他电路和不可预知的相互作用留余量；认证实验室也常要求送样比认证限值低 2–3 dB（给量产波动留余量）。所以讽刺的是：部件电源虽然法律上不用合规，实际上必须比法规好得多。

对于深藏在设备内部的 dc-dc 变换器：前面通常已有前端电源的滤波、浪涌抑制、保险丝等”天然屏障”挡住传导路径，加上接地金属机壳屏蔽辐射，一般不需要专门的输入滤波级；若需要，一级简单 LC（甚至只用一颗磁珠）往往就够，有时一级滤波还能伺候几个并联的变换器。

输出端也别想当然地认为”干净”：老派工程师觉得输入有纹波、输出是”平滑直流”很安静，但实际上输出的高频噪声常常比输入的还顽固，而且输出线缆一长（电信应用、分布式电源）就是宽带天线——输出辐射还能被输入线缆接收，反过来恶化输入端的测试结果。所以现在模块厂家连输出端都做 EMI 剖析。

电信端口的 ISN（拟议）

CISPR 22 讨论把电信端口（连接电话网、ISDN、以太网等）纳入强制测试，需要专用 ISN（阻抗稳定网络），阻抗定为 150 Ω——更接近数据网络的真实阻抗；而测电源输入常用的 LISN 是 50 Ω。虽然一拖再拖，但趋势明确：今后每个电源的输出端很可能都要像输入端一样接受测试。实际上许多大型电信设备商早已自愿按 CISPR 22 限值同时测电源的输入和输出（用的就是现成的输入 LISN）。

通关标准：

• 能说清 EMI 为什么像”气球”：传导与辐射限值互相牵制，寄生参数让台架微调不可避免；
• 记住 $\lambda =300/f_{\text{MHz}}$，理解 $\lambda /4$ 天线效应，并且知道电源线+建筑布线就是天线；
• 说得出 EMI 的真凶是 10–100 ns 的开关边沿而非开关频率本身；
• 记住 377 Ω 波阻抗、近场边界 $\lambda /2\pi$（30 MHz → 1.6 m）与 $f=48/x$ 的速记式；
• 会做 3 m ↔ 10 m 换算（差 10.5 dB，即每十倍距离 20 dB）；
• 分得清 Class A/B（差约 10 dB）和 Type A–D 抗扰度等级，拿不准按 Class B 设计。

自测：EMI 测试的"频率"元凶为什么通常不是开关频率本身？

因为开关频率只有 100–500 kHz，而开关过渡（边沿）时间只有 10–100 ns。傅里叶分析表明陡峭边沿携带大量甚高频成分，这些高频谐波才是 EMI 频谱中的主角。

自测：3 m（FCC）和 10 m（CISPR）测量距离不同，为什么读数还能直接换算？

因为在 30 MHz–1 GHz 的测试频段内，两个距离都远大于近场边界（3 m 仅在 16 MHz 以下是近场，10 m 仅在 4.8 MHz 以下是近场），测到的都是远场。远场按 1/x 衰减，换算因子为 20×log(10/3) = 10.5 dB。

自测：为什么辐射测试通常只测 E 场不测 H 场？

在远场中 E/H 恒等于自由空间波阻抗 377 Ω，两者严格成比例，测得 E 就能推算 H，没必要重复测。

自测：Class B 限值比 Class A 低多少？为什么家用更严格？

大约低 10 dB（实际幅度约 1:3）。因为住宅环境里设备与人的距离更近、使用环境更不可控，为保护广播电视接收和居民健康，限值必须更严格。

自测：为什么装在设备深处的 dc-dc 变换器一般不需要专门输入 EMI 滤波器？

它前面通常已有前端电源的滤波级、浪涌抑制器、保险丝、X/Y 电容、限流元件等构成”天然 EMI 屏障”，传导路径已被挡住；加上接地金属机壳提供辐射屏蔽，所以一般一级 LC 甚至一颗磁珠就够。
