第05章 导通与开关损耗：损耗从哪来

这一篇在干嘛？

开关损耗与频率成正比——频率越高，开关管每秒”翻转”的次数越多。本章把 MOSFET 的开通过程和关断过程各拆成 4 个子区间，逐段讲清楚电压、电流、栅极各自在干什么，并给出完整的损耗计算公式和一道原书例题（Si4442DY）。读完你就能回答”这颗管子在这块板上到底烧掉多少瓦、驱动要供多少电流”。

先约定术语（很容易混淆）：下文里的”负载”指开关管看到的负载，不是变换器的输出负载；“输入电压”指开关管关断时两端承受的电压，不是变换器的输入。最后我们再把它们映射回真实拓扑。另要提醒：解析模型做了简化，理论估算可能低估实际开关损耗 20–50%，设计时要留”修正因子”（本章用缩放因子尽量减小这个误差）。

先从电阻负载说起

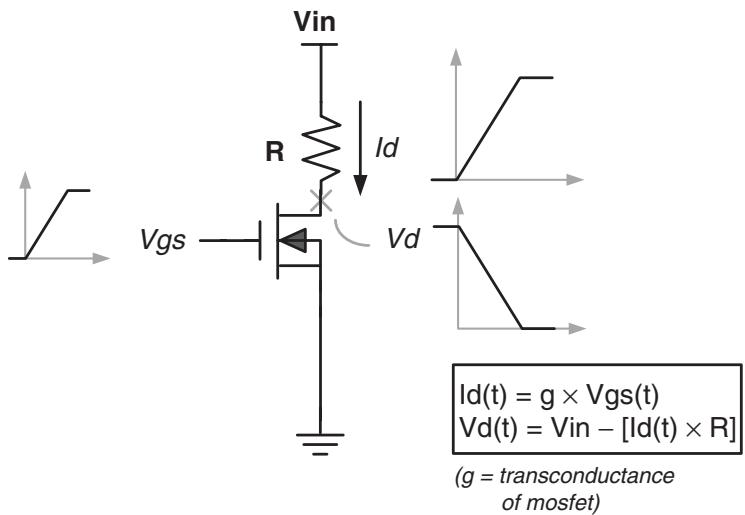

设一个”完美 MOSFET”：导通电阻为零；栅源电压 Vgs 稍大于零就开始导通；跨导（transconductance）g = Id/Vgs 为常数，这里取 1 S（单位 mho，即”欧姆倒写”，现称 Siemens）——栅压 1 V 漏流 1 A，栅压 2 V 漏流 2 A。电路：V_in = 10 V，漏极串 R = 1 Ω，栅压以每秒 1 V 线性爬升。

逐步推演：t = 0 时 Id = 0、电阻压降 0、Vds = 10 V；t = 1 s 时 Id = 1 A、Vds = 9 V；……t = 10 s 时 Id = 10 A（最大负载电流 Idmax）、Vds = 0 V，此后再升栅压也不变。电压和电流各自完成过渡的时间就是交越时间 t_cross = 10 s。

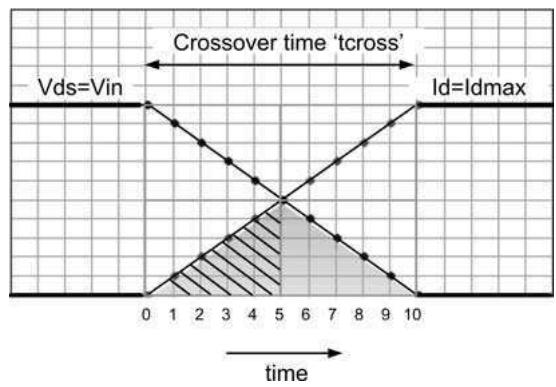

常见坑：V-I 曲线下的"三角形面积"不等于损耗

文献常说”电压、电流与时间轴围成的面积就是开关损耗”。对电阻负载这是错的：电压电流同时变化，“平均电压 × 平均电流 ≠ 平均乘积”：

$$A_{AVG}\times B_{AVG}\ne (A\times B{)}_{AVG}$$

（只有当一方固定、另一方变化时——即感性负载——这个面积法才成立。）硬套面积法会得到 E = ¼·Vin·Idmax·tcross 的错误结果。

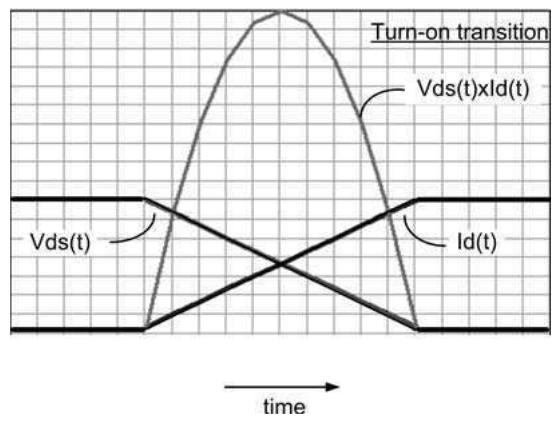

老老实实积分。对瞬时乘积 Vds(t)·Id(t) 逐点描图得到钟形曲线（图 5-3），其净面积才是损耗：

$$E={\int }_0^{t_{cross}}{V}_d(t)I_d(t)dt=\frac{1}{6}\cdot V_{in}\cdot I_{dmax}\cdot t_{cross}\text{J}$$

（正确的单次过渡损耗是 1/6 系数，不是 1/4。）开通关断各算一次，若以 f_sw 重复开关：

$$P_{sw}=\frac{1}{3}\cdot V_{in}\cdot I_{dmax}\cdot t_{cross}\cdot f_{sw}\text{W}$$

（电阻负载的开关损耗。严格说这一项应叫”交越损耗”——专指 V-I 重叠造成的损耗，它不一定是开关损耗的全部。）若开关和关断的交越时间不同，拆成 P_turnon 与 P_turnoff 两项分别乘 1/6 系数再相加。换 2 Ω 负载再试：交越时间减半为 5 s，电流只爬到 5 A——电压下降时间恒等于电流上升时间，这是欧姆定律强加给电阻负载的特征。

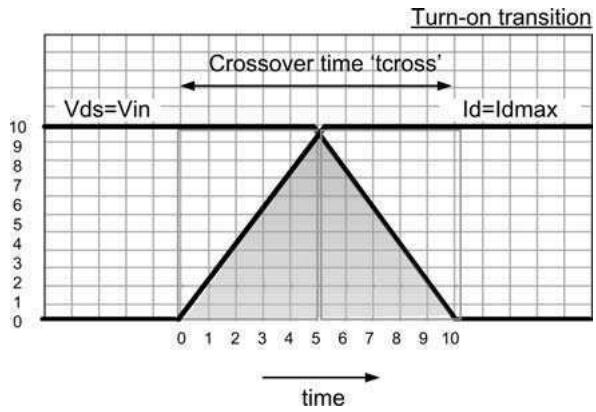

感性负载：波形完全不同

感性负载（有续流路径）的波形乍看相似、实则关键不同：电流摆动时电压纹丝不动，电压摆动时电流纹丝不动。于是面积法终于合法，平均电压 Vin/2、平均电流 Idmax/2 相乘，开通一次的能量：

$$E=\frac{V_{in}}{2}\cdot I_{dmax}\cdot \frac{t_{cross}}{2}+V_{in}\cdot \frac{I_{dmax}}{2}\cdot \frac{t_{cross}}{2}=\frac{1}{2}\cdot V_{in}\cdot I_{dmax}\cdot t_{cross}$$

（两段各占一半交越时间：前半段电压恒 Vin 电流爬升，后半段电流恒 Idmax 电压下降。）重复开关的感性开关损耗：

$$P_{sw}=V_{in}\cdot I_{dmax}\cdot t_{cross}\cdot f_{sw}\text{W}$$

系数从 1/6 变成 1/2，同样条件下是电阻负载的 3 倍——但别急着下结论”感性更亏”：电阻负载的 Idmax 由电阻值钉死，感性负载的电流就是开关那一刻电感里恰好流着的电流，两者前提根本不同。

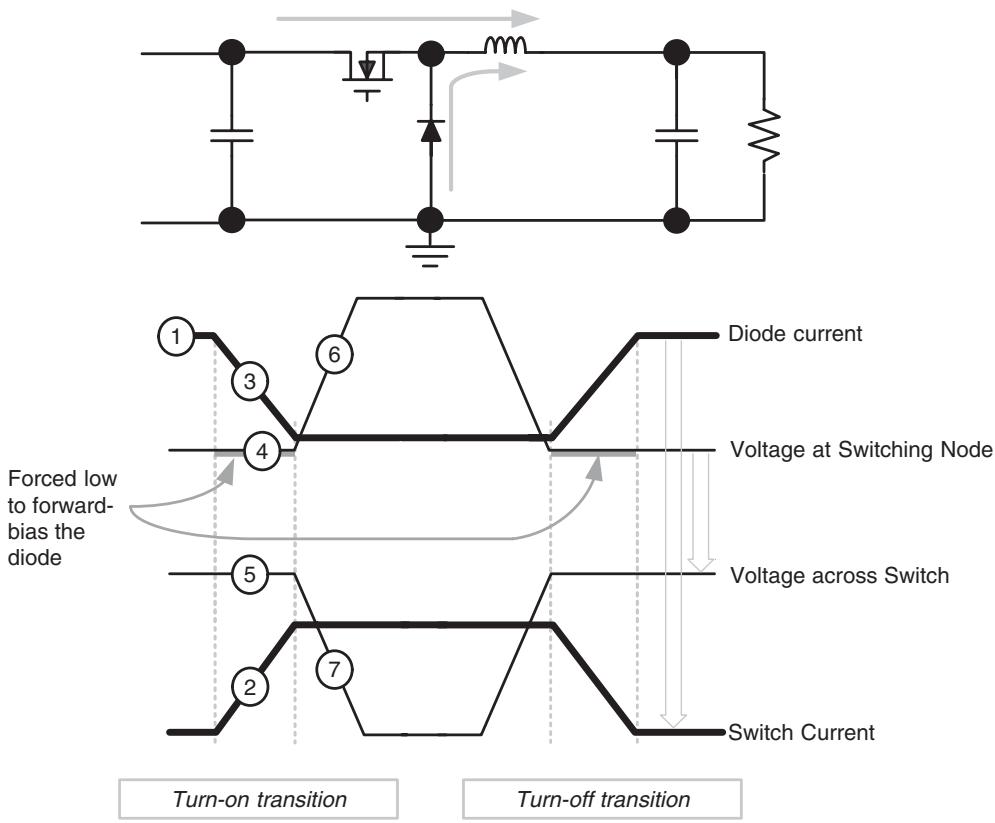

为什么波形差这么多？ 电阻负载靠欧姆定律定电压；电感不讲欧姆定律，它讲的是第 1 章那条铁律——关断开关时电感会制造任何必要的电压来维持电流连续。拿 buck 开通过程走一遍（图 5-5 左）：

1. 开关要开始分流电感电流，二极管电流必须等量下降；
2. 但只要还有一部分电流在二极管里，二极管就必须保持正偏 → 感应电压强制开关节点保持在地电位以下约 0.5 V；
3. 由基尔霍夫电压定律，开关两端电压仍高达 Vin——电流还没过渡完，电压不许动；
4. 直到全部电流挪进开关，二极管”松手”，开关节点才弹到 V_in，开关电压这才开始下降。

所以开通时：电流先完成过渡，电压后过渡，V-I 重叠显著。关断则相反：开关电流要减少哪怕一点，二极管必须先被”摆到位”接电流——开关节点先跌到地、开关电压先完成全部过渡，电流才开始下降。关断时：电压先过渡，电流后过渡。 两种重叠都来自电感的本性，且对所有拓扑成立——只要代入”关断时开关两端电压”和”导通时流过开关的电流”，同一个方程适用于一切拓扑。

导通损耗：与频率无关的那部分

开关的动机被通俗表述为”导通时 V×I 接近零”。但关断时确实接近零（漏电流可忽略），导通时却不然——压降最高能到 15 V 以上（如 Topswitch® 集成开关）。电流全部挪进开关后仍有 V×I 损耗项，这就是导通损耗 P_COND，它可以与交越损耗相当甚至更大。

关键区别：导通损耗不随频率变，只随占空比变。直觉验证：1 秒内 D = 0.6 就导通 0.6 秒；频率翻倍、D 不变，1 秒内导通总时长仍是 0.6 秒。本质上导通损耗与”功率处理过程”重合——应用条件不变它就不变。MOSFET 导通损耗：

$$P_{COND}=I_{RMS}^2\times R_{ds}\text{W}$$

（R_ds 是导通电阻，I_RMS 是开关电流波形的有效值。）三种拓扑的开关电流有效值：

$$I_{RMS}=I_O\sqrt{D\left(1+\frac{r^2}{12}\right)}\text{(buck)},I_{RMS}=\frac{I_O}{1-D}\sqrt{D\left(1+\frac{r^2}{12}\right)}\text{(boost / buck-boost)}$$

（一阶近似下都约为 I_RMS ≈ I_DC·√D，I_DC 是电感平均电流。）二极管的导通损耗是另一大头：

$$P_D=V_D\times I_{D\_AVG}$$

（I_D_AVG：boost/buck-boost 等于 I_O，buck 等于 I_O×(1−D)。同样与频率无关。）

降导通损耗 = 找低压降器件（肖特基、低 R_ds MOSFET），但都有代价：肖特基压降越低漏流越大、体电容越大；MOSFET 的 R_ds 越低开关速度越慢。

MOSFET 简化模型与三个寄生电容

V-I 重叠的”存在”归因于电感，而重叠”持续多久”则归因于三个极间寄生电容：每次开关事件它们都要被充放电到新的电平。电容越大充放越慢 → 交越时间越长 → 交越损耗越大。充放电路径里包含栅极电阻，所以 Rdrive 也直接影响开关损耗。

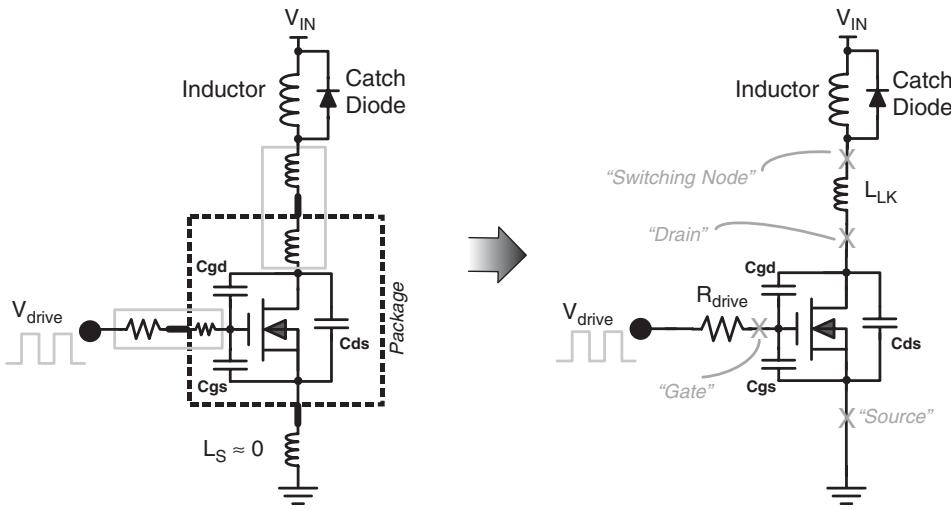

模型里还把漏极内外电感合并为漏感 Llk（“不耦合”的电感，无处发泄能量就以电压尖峰抗议——分析中假设它很小，造成的波形”瑕疵”反而略微减小交越损耗，理想化波形更保守）；栅路内外电阻合并为 Rdrive。图 5-6 的”电路”不能真工作（没有输出电容无法稳态），它只是用来纸上分析单次过渡的。注意分析里的”漏极”不是封装引脚也不是开关节点——Llk 把它们隔开了。

电容的另一种命名（数据手册用的是这套）：

$$C_{iss}=C_{gs}+C_{gd}\equiv C_g,C_{oss}=C_{ds}+C_{gd},C_{rss}=C_{gd}$$

（从交流驱动信号看，栅极的等效输入电容是 Cgs 与 Cgd 的并联和，记作 Cg；栅极时间常数 Tg = Rdrive×Cg。）反解：Cgd = Crss、Cgs = Ciss − Crss、Cds = Coss − Crss。

这些电容都是电压的强函数（手册”典型性能曲线”里可见）。分析时近似为常数：直接读 Ciss/Coss/Crss 曲线上”关断时管子承受的电压”对应的值。更好的做法见后文”栅荷系数”。

真实 MOSFET 还有栅阈值电压 Vt（逻辑管约 1–3 V，高压管约 3–5 V，达到才算”导通”），跨导定义相应修正为：

$$g=\frac{I_d}{V_{gs}-V_t}$$

（分析中仍假设 g 为常数。例题的 Si4442DY：Vt = 1.05 V，g = 100 S。）

开通过程：四个子区间

把开通过程拆成 t1–t4（图 5-7 至 5-10）：

• t1：栅极像普通 RC 电路充电，从 0 充到阈值 Vt，漏极毫无动静。
• t2：继续指数充电，漏极电流开始爬升——但栅极”毫无察觉”（电流由跨导决定，漏极电压未变）。电流爬到支撑全部电感电流 I_o 所需的栅压 Vt + Io/g 时结束。

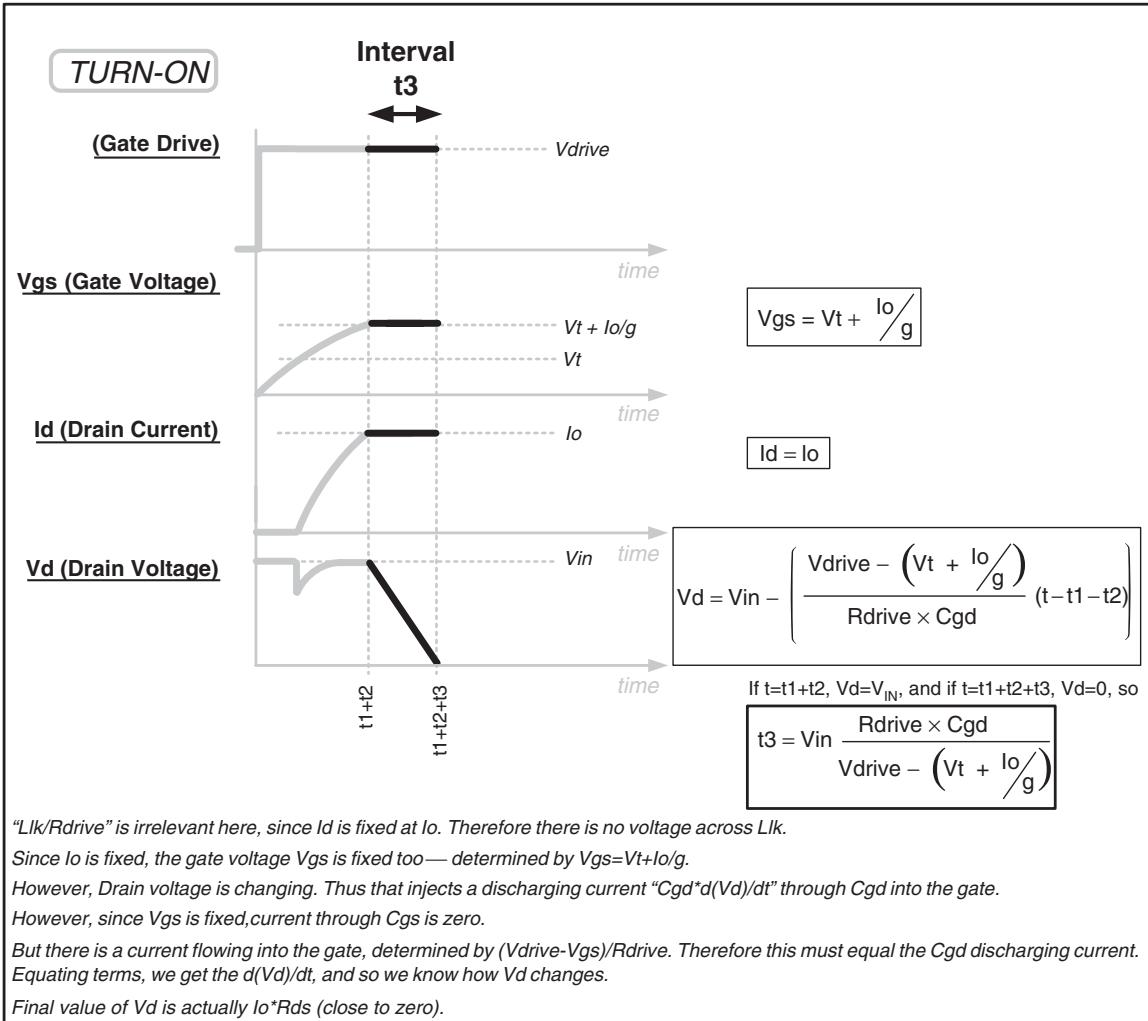

• t3：二极管松手，漏极电压开始摆动——这就是米勒平台（Miller plateau）。电压下摆经 Cgd 直接向栅极注入放电电流；而栅压被”钉”在 Vt + Io/g 不变（支撑 I_o 所需），Cgs 上电压不变就不进电流，于是 Cgd 来的电流全部流经 Rdrive。Rdrive 与 Cgd 联手决定电压下降速率。Cgd 虽小，却因为直接把高摆动电压节点耦合到栅极，对交越时间影响最大。

• t4：电压过渡完成，Cgd 电流归零，栅极回到普通 RC 充电并被”过驱动”（漏极电流已无变化余地），但驱动损耗仍在发生。

交越时间 = t2 + t3（电压电流都在过渡的区间）；驱动损耗计入 t1+t2+t3+t4 全程（t4 结束时栅压达最终值的 90%，之后驱动基本不再做功）。

关断过程：同样是四个子区间

关断是开通的镜像（图 5-11 至 5-14）：

• T1：过驱动退场——栅极从 Vdrive 放电回落到维持电平 Vt + Io/g，期间电压电流都不变，纯 RC 放电。
• T2：栅压再次进入平台：开关电压必须先摆到 V_in、把二极管”摆到位”准备接电流——电压过渡期，速率仍由 Rdrive 与 Cgd 决定。

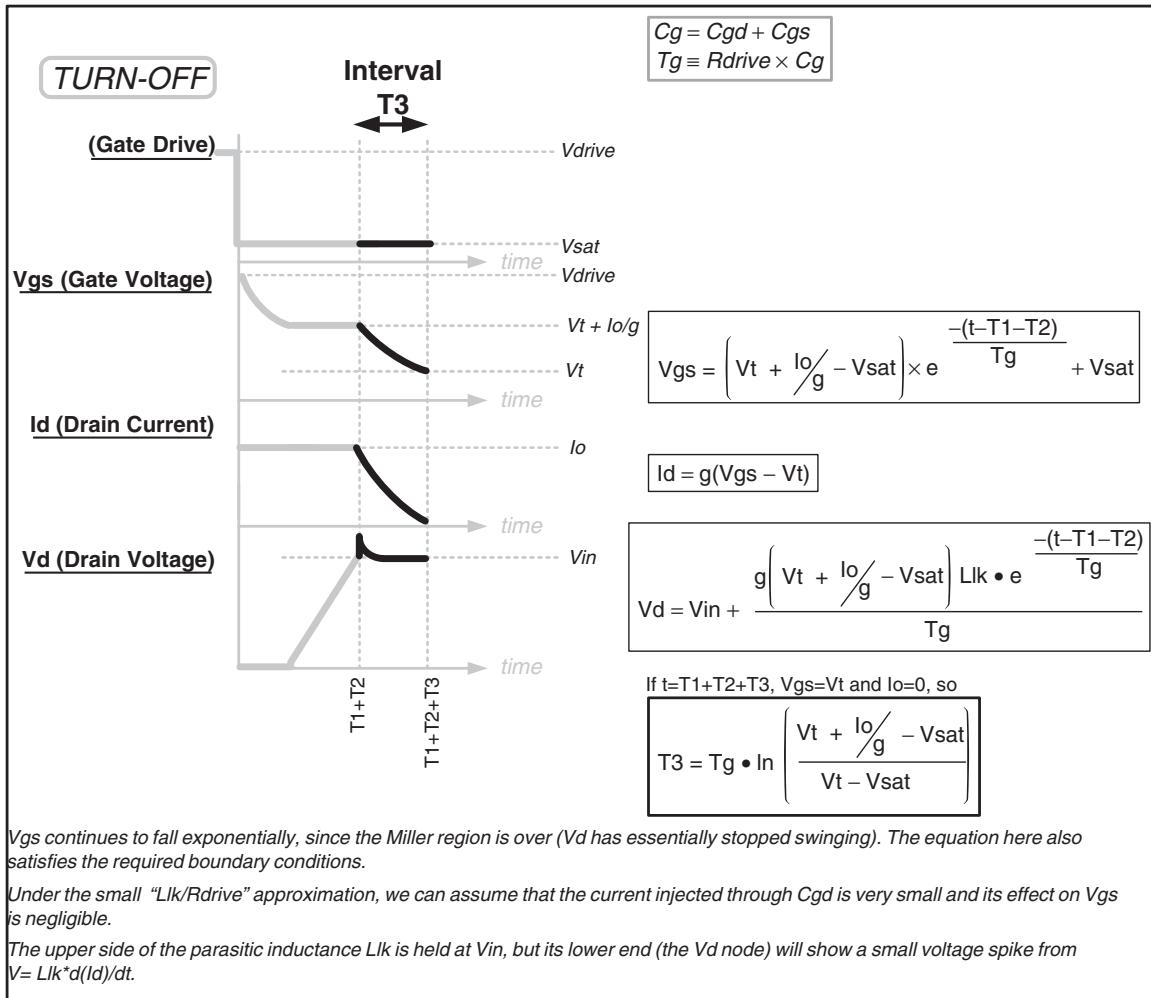

• T3：电流开始指数下降，栅压跌到 Vt 时电流过渡完成——开关视角的过渡结束。
• T4：RC 放电继续跌到初始幅值的 10%，驱动损耗延续到最后。

同样：交越 = T2 + T3，驱动损耗计 T1+T2+T3+T4。开通与关断的 Rdrive 可以不同（拉上/拉下电阻不同），交越时间也就各自不同。

栅荷系数与”缩放因子”

描述寄生电容效应的更精确方式是栅荷系数：Qgs（充到阈值 + 维持电平所需电荷）、Qgd（米勒平台期间的电荷）、Qg（全程总电荷）。因为极间电容随电压变化剧烈，栅荷系数是更真实的口径。

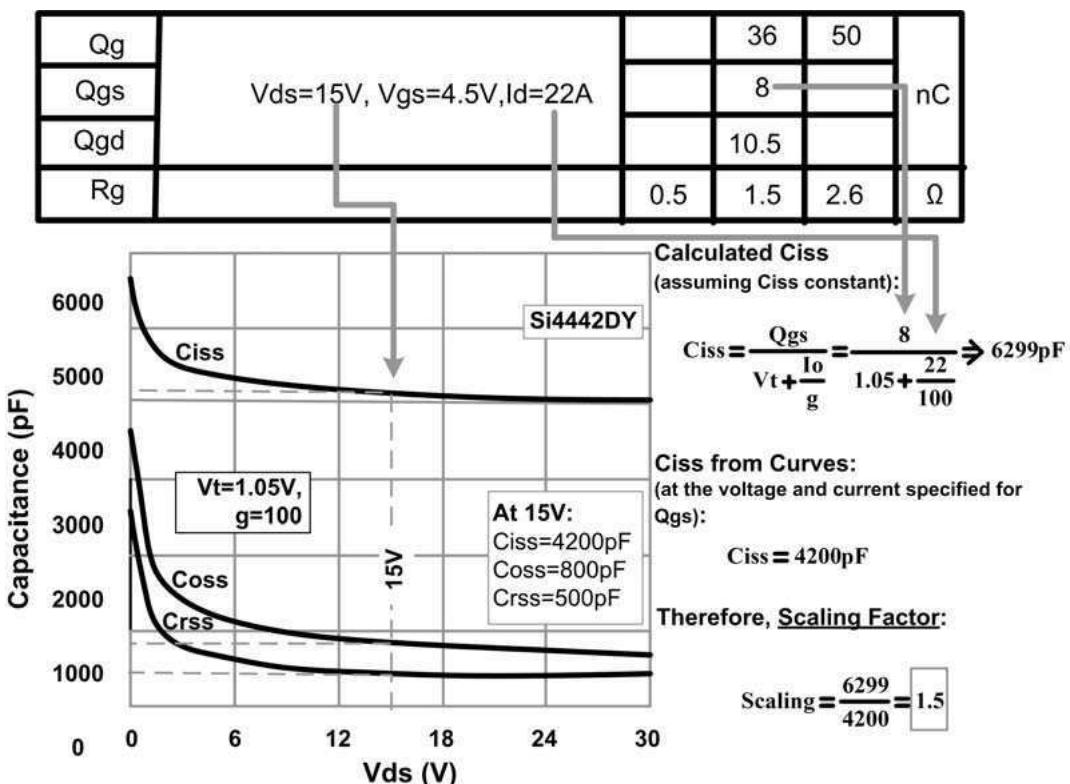

实用技巧（以 Si4442DY 为例）：用 Qgs 反推有效 Ciss = 6300 pF，而曲线单点直读只有 4200 pF——差了 1.5 倍（电压下降时电容会变大）。用这一个”通用缩放因子”统一放大所有电容：

Ciss = 4200 pF × 1.5 = 6300 pF   （→ Cgd = Crss = 750 pF，Cgs = 5550 pF）
Coss = 800  pF × 1.5 = 1200 pF   （→ Cds = 450 pF）
Crss = 500  pF × 1.5 = 750  pF

（若用 Crss 反推会得到约 1.4 的因子；缩放因子一般取 1.4–1.5。）开关损耗计算应该用这组有效电容，而不是曲线直读值。 另注意：Coss（或 Cds）无法从栅荷系数得到，要单独查表。

例题（原书例）：Si4442DY 的开关损耗与驱动损耗

题目：Si4442DY，开关电流 22 A，电压 15 V，f_sw = 500 kHz；栅极脉冲幅度 4.5 V；开通总拉上电阻 2 Ω，关断总拉下电阻 1 Ω。求开关损耗与驱动损耗。

已知：Cg = 6300 pF（缩放后），Cgd = 750 pF，Cgs = 5550 pF，Cds = 450 pF；Vt = 1.05 V，g = 100 S，V_drive = 4.5 V。

开通。时间常数：

$$T_g=R_{drive}\times C_g=2\times 6300\text{pF}=12.6\text{ns}$$

电流过渡时间：

$$t2=-T_g\times \ln \left(1-\frac{I_o}{g(V_{drive}-V_t)}\right)=-12.6\times \ln \left(1-\frac{22}{100\times (4.5-1.05)}\right)=0.83\text{ns}$$

电压过渡时间：

$$t3=V_{in}\times \frac{R_{drive}\times C_{gd}}{V_{drive}-\left(V_t+\frac{I_o}{g}\right)}=15\times \frac{2\times 0.75}{4.5-(1.05+0.22)}=6.97\text{ns}$$

开通交越与损耗：

$$t_{cross\_on}=t2+t3=7.8\text{ns},P_{cross\_on}=\frac{1}{2}\times 15\times 22\times 7.8\text{ns}\times 5\times 10^5=0.64\text{W}$$

关断。时间常数 Tg = 1 Ω × 6300 pF = 6.3 ns。电压过渡：

$$T2=\frac{V_{in}\times C_{gd}\times R_{drive}}{V_t+\frac{I_o}{g}}=\frac{15\times 0.75\times 1}{1.05+0.22}=8.86\text{ns}$$

电流过渡：

$$T3=T_g\times \ln \left(\frac{\frac{I_o}{g}+V_t}{V_t}\right)=6.3\times \ln \left(\frac{0.22+1.05}{1.05}\right)=1.20\text{ns}$$

关断交越与损耗：

$$t_{cross\_off}=8.86+1.20=10\text{ns},P_{cross\_off}=\frac{1}{2}\times 15\times 22\times 10\text{ns}\times 5\times 10^5=0.83\text{W}$$

总交越损耗：P_cross = 0.64 + 0.83 = 1.47 W。

别漏了 Cds：它不接栅极、不影响 V-I 重叠，但每周期在关断时充电、开通时把储能倒进管子内部烧掉：

$$P\_Cds=\frac{1}{2}\times C_{ds}\times V_{in}^2\times f_{sw}=\frac{1}{2}\times 450\text{pF}\times 15^2\times 5\times 10^5=0.025\text{W}$$

（低压应用里这项可忽略，高压/离线应用里它明显影响效率。）总开关损耗：

$$P_{sw}=P_{cross}+P\_Cds=1.47+0.025=1.5\text{W}$$

驱动损耗：

$$P_{drive}=V_{drive}\times Q_g\times f_{sw}=4.5\times 36\text{nC}\times 5\times 10^5=0.081\text{W}$$

（该式因米勒平台期间有额外电流注入 Rdrive 而低估约 20%，修正后 ≈ 0.097 W；驱动电源轨电流 = 0.081/4.5 = 18 mA。）

回到真实拓扑：Vin 和 Io 到底是谁

表 5-1 把开关损耗分析里的”Vin”（关断时开关两端电压）和”Io”（导通时开关电流）映射回各拓扑（CCM）：

拓扑	”Vin”（开通/关断）	“Io”
Buck	V_IN	I_O
Boost	V_O	I_O/(1−D)
Buck-Boost	V_IN + V_O	I_O/(1−D)
Flyback	开通 V_IN + V_OR，关断 V_IN + V_Z	I_OR/(1−D)
Forward	开通 V_IN，关断 2×V_IN	I_OR

（V_OR = V_O×n、I_OR = I_O/n，n = n_P/n_S。反激关断电压取齐纳钳位电压 V_Z——尖峰被钳在那里；正激关断是 2×V_IN，第三绕组复位所致。）DCM 时开通损耗原则上为零（电感里已无电流），关断电流 I_PK = ΔI 由 V = L·ΔI/Δt 求出。

开关损耗的最坏输入点在哪？

P_sw ∝ Vin × Io，逐拓扑分析：

• buck：Vin×Io = V_IN×I_O → 最坏在 V_INMAX。
• boost：V_O × I_O/(1−D) → 最坏在 D_MAX，即 V_INMIN。

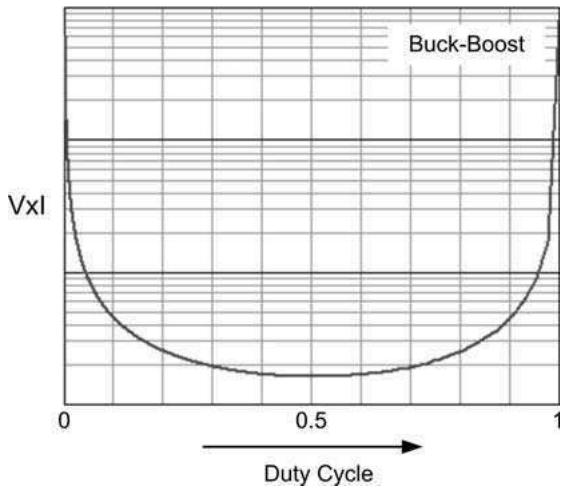

• buck-boost：(V_IN+V_O) × I_O/(1−D)，代入 D = V_O/(V_IN+V_O) 画图（图 5-17）：曲线关于 D = 0.5 对称，D = 0.5 恰是损耗最小点——低于它电压项暴涨，高于它电流项暴涨。所以要检查应用的占空比范围哪一端离 0.5 更远，就在那一端（对应的输入电压点）做开关损耗计算。例如 D 范围 0.6–0.8 → 在 D = 0.8 即 V_INMIN 算；D 范围 0.2–0.7 → 在 D = 0.2 即 V_INMAX 算。

选 MOSFET：Qg 不是好指标，Qgd 才是

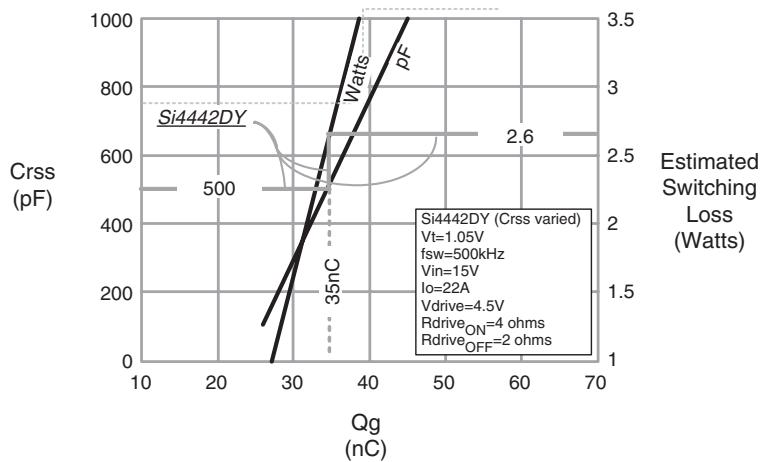

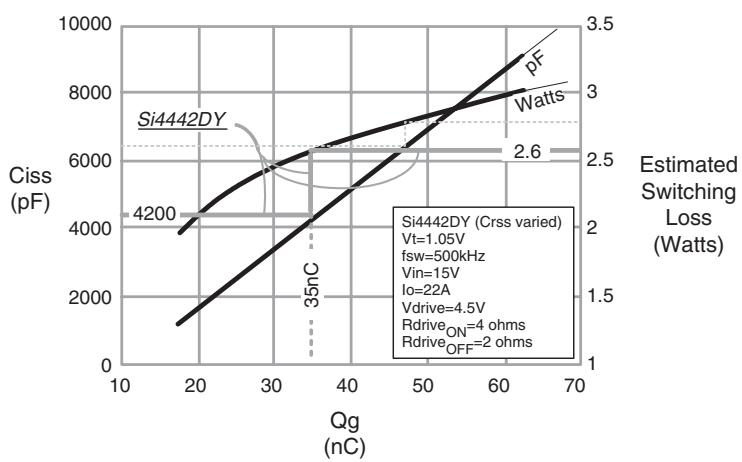

用 Si4442DY 做”思想实验”，把 Ciss 拉高 50%（4200 → 6300 pF）：Qg 涨到约 47 nC，损耗只从 2.6 W 涨到 2.8 W。把 Crss 拉高 50%（500 → 750 pF）：Qg 只涨到约 39 nC，损耗却涨到 3.1 W。

结论：Qg 影响的是驱动损耗，不是开关损耗的好指标——选管子时与其追求”低 Qg”，不如盯住 Qgd（即 Crss）。另注：驱动电阻加倍（例题 2 Ω/1 Ω → 4 Ω/2 Ω）后开关损耗并没有翻倍，只增加 73%——损耗对驱动电阻不是线性敏感。

驱动能力与 MOSFET 的匹配

驱动设计最后两问：拉上/拉下电阻怎么配？阈值电压扮演什么角色？

• 拉下电阻加强（拉上固定）→ 损耗下降；阈值电压更低也有助于降损——前提是拉下不能太弱。

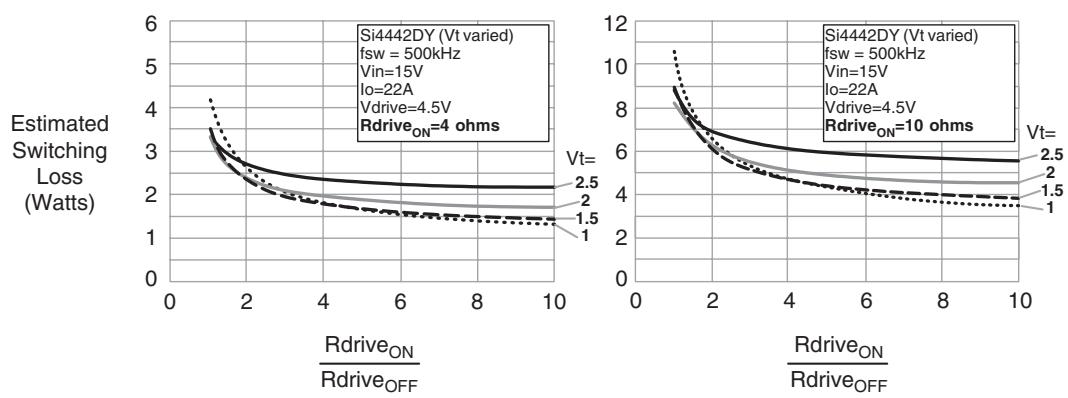

• 若 IC 设计者已定好总驱动能力（拉上+拉下 = 常数，比如 6 Ω），怎么分？取决于阈值：Vt > 2 V 时加强拉上更优（如拉上 4 Ω、拉下 2 Ω 好于 5 Ω/1 Ω）；Vt < 2 V 时反过来，加强拉下更优。所以 IC 驱动级的分配要前瞻目标 MOSFET 的阈值电压范围。

通关标准：

• 记住两大开关损耗公式的系数差别：电阻负载 1/6（单次）、感性负载 1/2（单次），重复开关乘 f_sw；并知道”三角形面积法”只对感性负载成立。
• 能复述 buck 开通/关断的因果链：二极管必须先”就位” → 开通时电流先过渡、关断时电压先过渡。
• 分清导通损耗（随占空比，不随频率）与交越损耗（随频率），会用 P_COND = I_RMS²×R_ds。
• 会用缩放因子（1.4–1.5）把手册电容换算成有效电容，再按四子区间法算 t2、t3（T2、T3）和 P_sw。
• 记住总开关损耗 = 交越损耗 + ½C_ds·Vin²·f_sw（Cds 不接栅极但每周期烧一次储能）。
• 最坏输入点：buck 在 V_INMAX、boost 在 V_INMIN、buck-boost 在离 D = 0.5 最远的那一端。
• 选管盯 Qgd/Crss 而非 Qg；驱动电阻分配看阈值电压。

自测：为什么感性负载的开关损耗是电阻负载的 3 倍（同样 Vin、Idmax、tcross）？这个比较公平吗？

电阻负载电压电流同时过渡，瞬时乘积呈钟形，积分系数 1/6；感性负载一方固定另一方过渡，可用平均值相乘，系数 1/2（单次过渡），开通+关断合计 P_sw = Vin·Idmax·tcross·f_sw 是电阻式（1/3 系数）的 3 倍。但不公平：电阻负载的 Idmax 由电阻值决定，感性负载的电流是开关瞬间电感电流，两者前提不同，不能直接说感性拓扑更差。

自测：米勒平台期间，栅极电压为什么不动？Cgd 的放电电流走哪条路？

平台期栅压被”钉”在 Vt + Io/g——这是支撑全部电感电流所需的最低栅压。Cgd 因漏极电压下摆而放电，电流灌进栅极节点后本可走 Cgs 或 Rdrive；但 Cgs 电压不变（I = C·dV/dt = 0），所以全部电流经 Rdrive 流走。Rdrive 与 Cgd 一起决定电压过渡速率。

自测：为什么总开关损耗里还要单独加一项 ½C_ds·Vin²·f_sw？Cgs、Cgd 为什么不用加？

Cds 不与栅极相连，不参与 V-I 重叠，但每个周期关断时被充到 Vin，开通时把储能 ½C·V² 直接泄放进 MOSFET 内部烧掉——低压应用可忽略，高压/离线应用不可忽略。Cgs 和 Cgd 的充放电能量则体现为驱动损耗 P_drive = V_drive·Qg·f_sw（由驱动电源承担），已另行计账，不会烧在主开关里。

自测：反激和正激的关断电压在开关损耗分析里分别取什么值？为什么与开通时不同？

反激：开通瞬间电压只有 V_IN + V_OR（V_OR 为折算输出电压），关断后漏极被齐纳钳位抬到 V_IN + V_Z——损耗按关断值 V_IN + V_Z 算。正激：关断时第三绕组复位把漏极抬到 2×V_IN，开通时只有 V_IN。两者不对称是因为关断电压由钳位/复位机构决定，开通电压由反射的输出电压决定。

自测：两款 MOSFET，A 的 Qg 低 20%，B 的 Qgd（Crss）低 20%，只看开关损耗选谁？

选 B。Ciss/Qg 增大 50% 只让损耗从 2.6 W 涨到 2.8 W，而 Crss 增大 50% 涨到 3.1 W——Qgd 直接决定米勒平台期的电压过渡时间，对交越损耗影响最大。Qg 主要影响驱动损耗（V_drive·Qg·f_sw），不是开关损耗的好指标。
