这篇文章适合谁？
你刚点亮第一颗 LED，想让它「呼吸」起来；或者你在电机、舵机资料里反复看到 PWM，却始终没建立起直观印象。全文不推导公式，只用一张动图和两个生活类比把原理讲透。
一、为什么需要 PWM？GPIO 只会「开」和「关」
单片机的引脚是个「数字选手」，只会输出两种电压：0 V（低电平）和 3.3 V（高电平）。它没办法直接输出 1.7 V 这种「中间电压」。
那问题来了：想让 LED 半亮、想让电机半速、想让舵机停在 45°，怎么办？
答案是用「时间上的平均」换「电压上的中间值」——快速地开、关、开、关。只要切换得足够快，从 LED 亮度到电机转速，表现出来就是一个稳定的「中间效果」。这种技术就叫 PWM（Pulse Width Modulation，脉冲宽度调制）。
一个生活类比
电灯的「开关」你每秒拨一次，灯就是一闪一闪；但你每秒拨 1000 次，人眼就「 averaging 」出了一个固定的亮度——拨开的时间越长，灯越亮。PWM 干的就是这件事，「拨开关的节奏」由定时器自动完成，完全不用 CPU 参与。
二、看懂动图：占空比才是主角

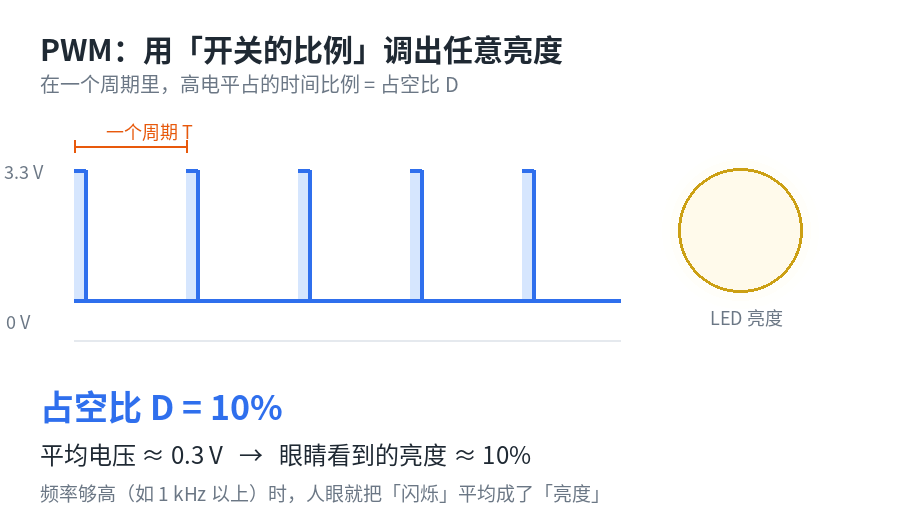

盯着下面这张动图看几秒，注意三个信息：方波的形状、蓝颜色「高电平」所占的比例、右侧 LED 的亮度——它们是联动的：
- 高电平占整个周期的时间比例，就叫占空比（Duty Cycle），用 D 表示；
- D = 60% 时，平均电压 ≈ 60% × 3.3 V ≈ 2.0 V，LED 看起来就是六成亮；
- 动图里占空比从 10% 一路变到 90%，亮度跟着爬升——这就是呼吸灯的全部原理。

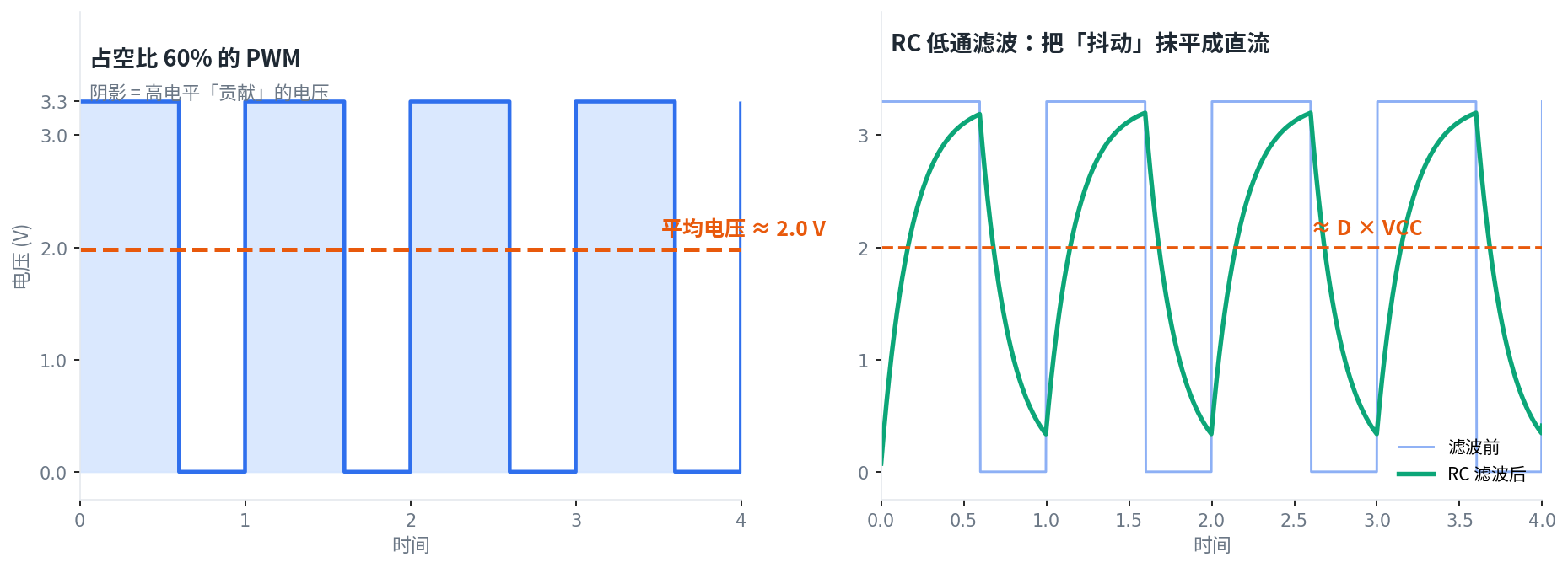

那么「平均」是怎么发生的？下图给出了更工程的说法：如果接一个 RC 低通滤波（或者接上电机/LED 这类天然「惯性」负载），毛刺的方波就会被「抹平」成一条直流：
三、三个关键词：频率、占空比、分辨率
| 关键词 | 含义 | 新手记忆点 |
|---|---|---|
| 频率 f | 每秒重复多少个「开-关」周期 | 决定「闪不闪」：LED 调光建议 ≥ 1 kHz，否则肉眼可见频闪 |
| 占空比 D | 一个周期内高电平的时间占比 | 决定「多亮 / 多快」：呼吸灯就是在不断改 D |
| 分辨率 | 占空比能分多少级，由计数器位数决定 | 8 位 → 256 级，12 位 → 4096 级，越多「渐变」越细腻 |
三个量的关系可以这么理解：频率保证「看不见闪」，占空比负责「调多亮」，分辨率决定「能调多细」。
四、在 STM32 上怎么用？
STM32 的定时器（TIM）就是为 PWM 而生的硬件。最小配置只需要想清楚三个寄存器的对应关系：
PWM 频率 = 定时器时钟 / (PSC + 1) / (ARR + 1)
占空比 D = CCR / (ARR + 1)
- PSC（预分频）：把 72 MHz 的时钟先「降档」；
- ARR（自动重装载）：决定一个周期数多少个节拍 → 和 PSC 一起决定频率；
- CCR（捕获比较寄存器）：改它就是改占空比。呼吸灯程序本质上就是一个循环里让 CCR 从 0 加到 ARR，再从 ARR 减到 0。
用 CubeMX 配置时：选一个 TIM → Channel 设为 PWM Generation CHx → 填 PSC/ARR → 生成代码，然后只需要一行核心调用：
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_1); // 启动 PWM 输出
for (uint16_t d = 0; d < 1000; d++) { // 渐亮
__HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_1, d);
HAL_Delay(1);
}验证小技巧
没有示波器也能验证：把 PWM 输出接到 LED 上，烧录后看灯是否平滑呼吸。如果看到明显闪烁，先检查频率是不是算低了（比如只有 10 Hz）。
五、新手最常踩的三个坑
- 频率设太低：LED 调光低于
100 Hz 会看到闪烁，电机低于几 kHz 会「啸叫」。LED 用 1 kHz 起步，电机用 1020 kHz 起步。 - 以为 PWM 引脚随便选：PWM 功能挂在特定定时器的特定通道上（看数据手册的 AF 复用表），不是每个 GPIO 都能输出 PWM。
- 直接用 PWM 驱动大电流负载：引脚只能拉/灌几十 mA，带电机、灯带要经三极管/MOS 管/驱动芯片中转，并加续流二极管。
六、小结
- PWM = 用极快的开关 + 占空比，在数字引脚上「调」出模拟效果；
- 占空比决定平均电压：Vavg = D × VCC；
- STM32 上：PSC/ARR 定频率，CCR 定占空比，改占空比就能做呼吸灯、调速、控舵机。
下一篇我们会继续用「按键」这个最简单的外设，讲讲硬件里另一个新手必经之路——按键消抖：为什么按一下却被识别了多次。
