为什么值得单独写一篇
上拉电阻大概是初学者画第一块板子时「照抄」最多的元件——按键要加、I2C 要加、复位脚要加，但「为什么加、阻值怎么定」常常说不清。这篇用三张图把它讲透。
一、先认识反派角色：「悬空」
单片机的输入引脚阻抗极高，像一个「耳朵特别灵但立场不坚定」的听众。如果什么都不接，引脚就处于**悬空（Floating）**状态：
- 它会随机读到 0 或 1，随环境电磁噪声、你的手靠近与否而变化；
- 典型症状：没按键的时候串口乱打印、LED 随机闪烁、逻辑时对时错。
一个可以现场做的实验
把 GPIO 设为输入、什么都不接，用串口每秒打印一次电平：你会看到 0/1 完全随机。用手指摸一下引脚（或靠近电源线），读数立刻规律地变——这就是悬空引脚在「听」环境噪声。
二、上拉与下拉：给引脚一个「默认立场」
解决办法就是用一颗电阻，把引脚默认「拴」在确定的电平上：
- 上拉电阻：引脚经电阻接 VCC → 默认读 1；
- 下拉电阻：引脚经电阻接 GND → 默认读 0。

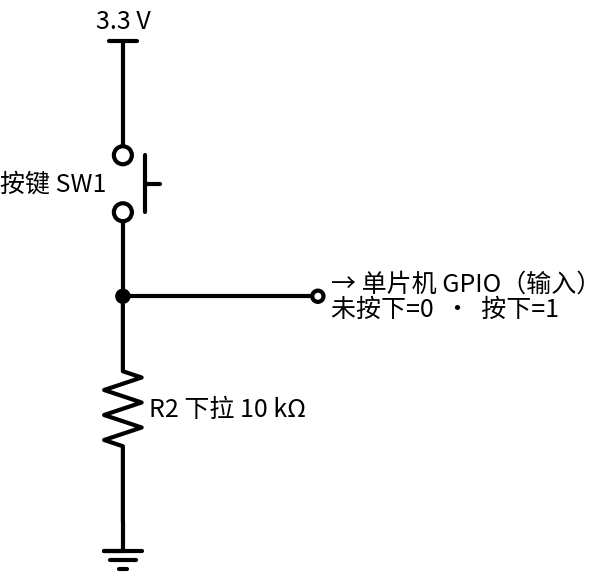

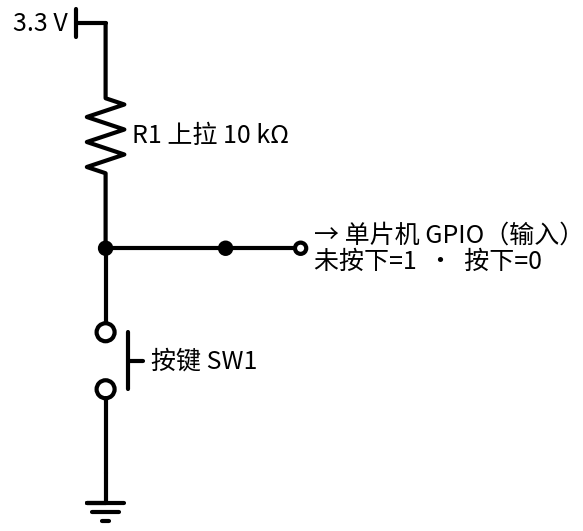

两颗电阻决定了「没人按按键时引脚是什么」，而按键（或别的器件）负责「按下去时把它拽到另一个电平」：
两张图是同一件事的镜像。实际工程里上拉用得远比下拉多，原因有三：很多芯片复位后引脚默认是「高」、N-MOS 开漏输出天然需要上拉、以及按下接地比接电源的布线更安全（避免 VCC 短路风险）。
三、阻值怎么选？10 kΩ 的由来
上拉电阻取值是两个诉求的折中：
| 阻值太小（如 100 Ω） | 阻值太大（如 10 MΩ） |
|---|---|
| 按下时 VCC→电阻→GND 直接短路，电流太大（33 mA @3.3V），发热浪费电 | 引脚「耳朵」再灵也拉不动：抗干扰差，信号上升沿被寄生电容拖得又缓又慢 |
10 kΩ 恰好落在「功耗可忽略（0.33 mA） + 抗扰足够」的舒适区，于是成了万能默认值。几个经验值：
- 按键输入：4.7 kΩ ~ 10 kΩ 随手取；
- I2C 总线：标准模式下常见 2.2 kΩ ~ 4.7 kΩ（需要更快边沿、线更长时取小）；
- 低功耗设计：想再省电，可以放大到 100 kΩ，但要重新审视抗扰与速率。
四、三个经典场景
① 按键输入（上图）——默认 1，按下变 0，固件里就是「检测低电平」。注意别忘了它：如果芯片内部本来可以开上拉（STM32 的 GPIO_PULLUP），外置电阻可以省，但换芯片前要先查数据手册。
② I2C 总线——I2C 的 SDA/SCL 都是开漏输出：器件只会「拉低」，永远「放不高」。必须由总线上的一对上拉电阻把空闲电平「顶」在 3.3 V，通信才成立。I2C 上的上拉不可省略，两个引脚各一颗。
③ 复位/使能脚——复位脚（NRST）、使能（EN）脚若悬空，上电瞬间电平不定，芯片可能「抽风」。挂一颗 10 kΩ 上拉（或按手册要求下拉），让它一出生就是确定状态。
五、新手常见误区
- 「输入脚=悬空脚」：配置成输入却什么都没接，还纳闷为什么读数乱跳——先检查上拉/下拉。
- 上拉电阻取值随心所欲：220 Ω 的上拉会让按键电流飙到 15 mA；10 MΩ 的 I2C 上拉直接通信失败。按场景选，别两头走极端。
- 内部上拉与外部上拉叠加不管：两者并联会改变等效阻值（10 kΩ ∥ 10 kΩ = 5 kΩ），一般无害，但设计低功耗或高速率电路时要算一下。
- 以为下拉电路里电阻换成 0 Ω 更稳：0 Ω「下拉」= 按键永远短路到地，按下 VCC 对地短路，轻则跳闸重则烧板。
六、小结
- 悬空的输入引脚 = 随机电平发生器；上拉/下拉的使命是给引脚确定默认电平；
- 上拉 → 默认 1（工程首选），下拉 → 默认 0；
- 10 kΩ 是万能起点，I2C 用 2.2~4.7 kΩ，低功耗可到 100 kΩ；
- 看到开漏输出、复位脚、按键，脑子里就要响起「上拉」的警铃。
既然按键电路里会出现抖动（下一篇的主角）和上拉（本篇主角），把它们组合起来就是完整的实战电路，欢迎继续阅读《按键消抖：为什么按一下，却被识别成好几次？》。
