第三十五章 等精度频率计实验

本章在讲什么

前几章 FPGA 都在"输出"——输出波形、输出数据、输出时间。本章反过来，让 FPGA 当一次测量仪器：测量输入信号的频率，从 5Hz 到 133.33333MHz 都要测得准，结果用 LCD 屏显示。

频率测量的经典难题是 ±1 误差。两种传统方法各有短板：

• 频率测量法（M法）：固定时间 t 内数被测信号的脉冲数 N。闸门开闭与被测信号不同步，最多差 1 个脉冲。信号频率越低，这 1 个脉冲占比越大——适合测高频；
• 周期测量法（T法）：用基准时钟数被测信号一个周期有多宽。同样有 ±1 个基准时钟周期的误差，信号频率越高周期越窄，误差占比越大——适合测低频。

等精度测量法把两者的优点合二为一：让实际闸门时间自动对齐被测信号的整数个周期，从而消除被测信号的 ±1 误差，只留下高频基准时钟的 ±1 误差——而基准时钟很快，这点误差影响极小，最终全频段精度一致。

核心概念拆解

35.1 等精度测量原理：用被测信号上升沿"锁"住闸门

核心操作：预置一个软件闸门，但只在被测信号上升沿到来时才真正开启/关闭闸门。这样实际闸门内被测信号的周期数必然是整数（fx_cnt 无误差），闸门内同时数基准时钟脉冲得到 fs_cnt（最多差 1）。

由同一闸门时间列出等式：

GATE_TIME = fs_cnt / clk_fs = fx_cnt / clk_fx

解出被测频率：

clk_fx = fx_cnt / fs_cnt × clk_fs

误差分析（本章最值得记住的结论）：

δ ≤ 1/fs_cnt = 1/(GATE_TIME × clk_fs)

相对误差与被测信号频率完全无关，只取决于闸门时间和基准时钟频率。本实验基准时钟 100MHz、闸门 1s，误差约 10⁻⁸——这就是"等精度"的含义。

35.2 系统架构：测量、计算、显示三大块

top_cymometer
 ├── clk_test      （被测时钟产生：50MHz 分频出 5Hz 测试信号）
 ├── pll_100m      （PLL：产生 100MHz 基准时钟 clk_fs + 133.33MHz 高频测试时钟）
 ├── cymometer     （核心：闸门产生/同步、双计数、触发除法）
 ├── div_fsm       （移位减法除法器：算 fx_cnt×100M / fs_cnt）
 └── lcd_rgb_char  （LCD 显示测得的频率值）

板上的物理连接很朴素：J3 扩展口用跳帽/杜邦线把 FPGA 的时钟输出引脚（K14 输出 5Hz 或 M15 输出 133MHz）和被测输入引脚（J14）短接，即"自产自测"。

35.3 cymometer 模块：三个时钟域的协作

这是本章最精巧的模块，同时工作在 50MHz 系统时钟、未知频率的被测时钟、100MHz 基准时钟三个时钟域下。

第一步：软件闸门。用系统时钟产生周期 1.5s 的门控信号——前 0.25s 和后 0.25s 是低电平（留给数据传递和清零），中间 1s 高电平作为软件闸门 gate_sclk。

第二步：闸门同步（等精度的灵魂）。把软件闸门用被测时钟打拍同步，得到实际闸门 gate_fx：

always@(posedge clk_fx or negedge sys_rst_n)begin
    if(!sys_rst_n) begin
        gate_fx <= 1'b0;  gate_fx_d0 <= 1'b0;
        gate_fx_d1 <= 1'b0;  gate_fx_d2 <= 1'b0;  gate_fx_d3 <= 1'b0;
    end
    else begin
        gate_fx   <= gate_sclk;   // 关键：用被测时钟采样软件闸门
        gate_fx_d0 <= gate_fx;
        gate_fx_d1 <= gate_fx_d0;
        gate_fx_d2 <= gate_fx_d1;
        gate_fx_d3 <= gate_fx_d2;
    end
end

gate_fx 的每一次翻转都发生在被测时钟的节拍上，闸门开启到关闭之间的时间必然是被测信号周期的整数倍——±1 被测误差就此消除。打四拍既完成亚稳态防护，也顺便生成边沿标志：

assign gate_fx_pose = ((gate_fx) && (!gate_fx_d3));   // 上升沿
assign gate_fx_nege = ((!gate_fx_d2) && gate_fx_d3);  // 下降沿

同样用打拍把 gate_fx 同步到基准时钟域（gate_fs），取其下降沿 gate_fs_nege 做缓存触发。

第三步：双时钟计数。实际闸门为高期间，两个计数器各数各的：

// 被测时钟域：数被测脉冲
always@(posedge clk_fx) begin
    if(gate_fx_d2) cnt_fx <= cnt_fx + 1;
    else           cnt_fx <= 0;
end
// 基准时钟域：数基准脉冲
always@(posedge clk_fs) begin
    if(gate_fx)    cnt_fs <= cnt_fs + 1;
    else if(gate_fs_nege) cnt_fs <= 0;
end

第四步：计算与锁存。公式是 clk_fx = cnt_fx × 100M / cnt_fs，先乘后除：

• numer <= cnt_fx_reg * CLK_FS_FREQ（57 位被除数）；
• 用 cnt_gate_fs 的特定计数值（利用闸门低电平阶段，即 T1-T2/2±TIME 等时刻）对分子、分母打拍缓存，保证送进除法器的数据稳定；
• 产生一拍 calc_flag 把 numer_reg 和 cnt_fs_reg_reg 输出到 dividend/divisor，同时拉高 en 启动除法器；
• 收到 vld_out（商有效）后 data_fx <= quotient。

两个健壮性细节（工程思维的体现）：

• 上电清零：fx_flag 在被测时钟和闸门同时为高时置 1，为 0 时强制 data_fx = 0，避免上电显示乱码；
• 断线清零：cnt_dely 计时 2s（超过闸门周期 1.5s）没有新的实际闸门出现，flag_dely 置 1 把频率值清零——表示被测信号已消失。

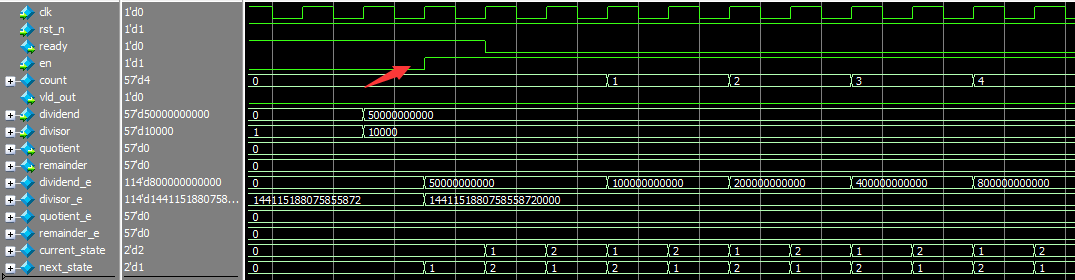

35.4 div_fsm：模拟手算的移位减法除法器

FPGA 里除法不能指望 / 运算符（多数综合工具无法高效综合），且这里被除数高达 57 位，必须自己写除法器。算法是模拟手算竖式：

1. 被除数高位补零扩展成 2 倍位宽，除数低位补零对齐；
2. 每轮先比较再移位：a ≥ b 则商上 1、a = a - b；a < b 则商上 0；
3. a 左移一位，重复，直到移满位宽；
4. 结束时 a 的高半段是余数、低半段是商。

以 7÷2 为例：高位补零后逐次移位，第三次移位后 a>b 就减，四次移位后高 4 位是余数 1、低 4 位是商 3。用四状态状态机实现：

localparam IDLE  = 2'b00;  // 空闲，等 en
localparam SUB   = 2'b01;  // 比较：大于则减并商1，否则商0
localparam SHIFT = 2'b10;  // 左移一位，count计数
localparam DONE  = 2'b11;  // 输出商和余数，vld_out拉高一拍

// SUB状态核心逻辑
SUB: begin
    if(dividend_e >= divisor_e) begin
        quotient_e <= {quotient_e[DATAWIDTH-2:0], 1'b1};  // 商左移进1
        dividend_e <= dividend_e - divisor_e;             // 减
    end
    else
        quotient_e <= {quotient_e[DATAWIDTH-2:0], 1'b0};  // 商左移进0
end

除法器运行期间 ready 拉低（不接受新数据），算完 vld_out 拉高一拍通知上层取结果。

35.5 显示端：二进制转 BCD 再索引字模

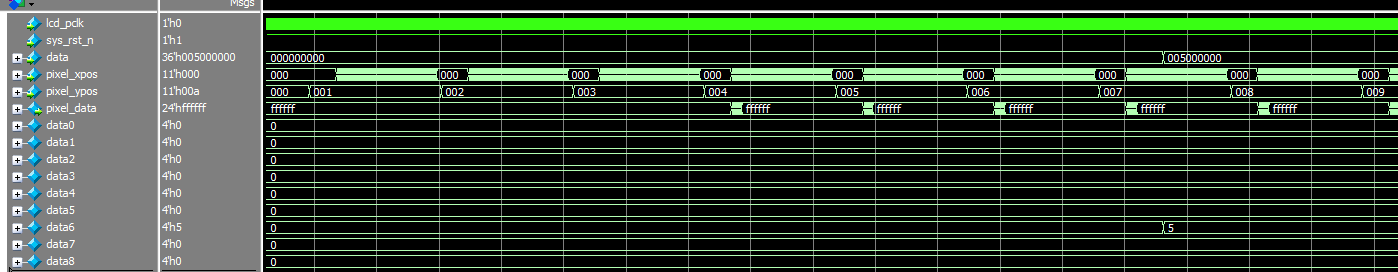

除法器输出的频率值是二进制（不像上一章 RTC 天生就是 BCD），而 LCD 字模索引需要十进制的每一位。所以显示链路里加了一个 binary2bcd 模块把二进制转成 BCD 码，然后 lcd_display 用与上章相同的字模方式显示 9 位数字（data[35:32] 亿位 ~ data[3:0] 个位），外加字符 "H"、"z" 组成单位 Hz。

图片对照

图：等精度测量原理——实际闸门由被测信号上升沿开启和关闭，闸门内被测周期数为整数

图：硬件连接——跳帽把时钟输出引脚与被测输入引脚短接，实现自产自测

图：软件闸门时序——1.5s 周期，中间 1s 实际闸门，前后各 0.25s 留给数据传递

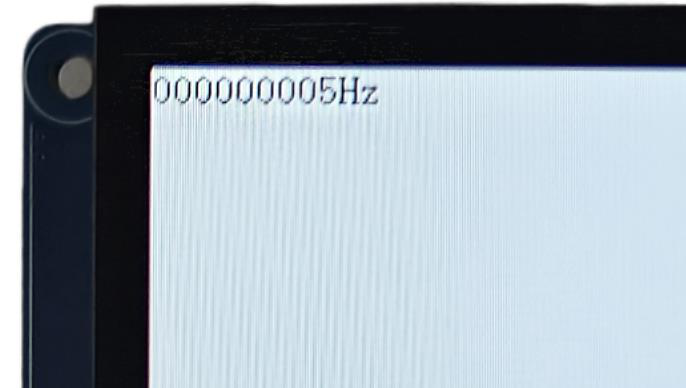

图：测 5Hz 信号，LCD 显示 000000005Hz

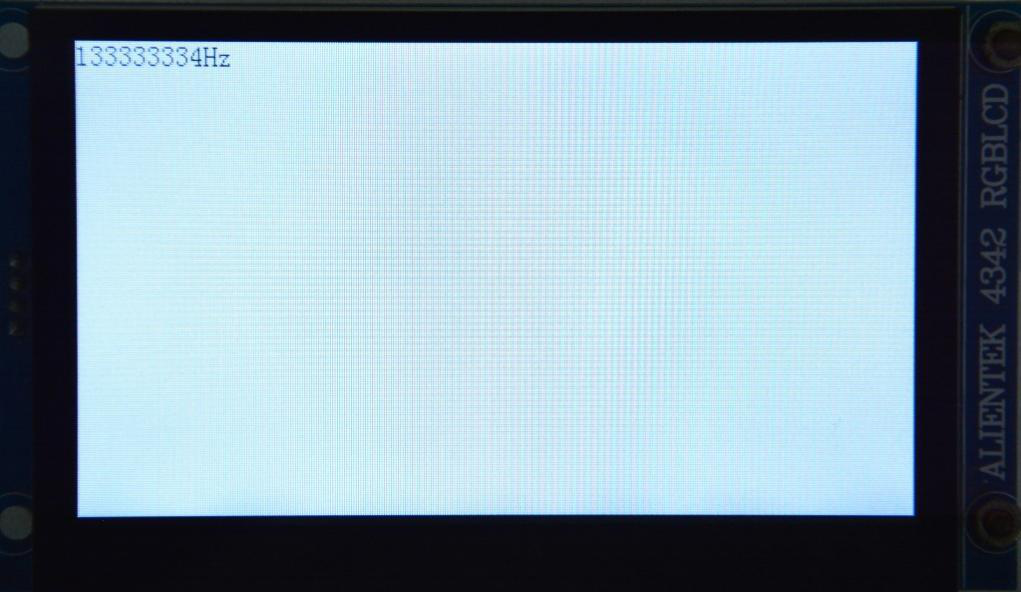

图：测 133.33333MHz 信号，显示 133333334Hz（与实际仅差 4Hz）

初学者容易踩的坑

1. 闸门没用被测时钟同步：直接用系统时钟产生的软件闸门去计数，±1 被测误差依旧存在，"等精度"名存实亡。gate_fx <= gate_sclk 这一句在被测时钟域里的赋值是整个实验的灵魂。
2. 跨时钟域不打底：三个时钟域之间的信号传递（gate_sclk→clk_fx、gate_fx→clk_fs）如果不打两拍以上，亚稳态会偶发毁掉计数值。打拍的另一个目的是稳定地取边沿。
3. 除法器位宽不够：被测频率可达 133MHz，cnt_fx × 100M 的乘积远超 32 位，本实验用了 57 位。中间量被截断会得到莫名其妙的测频结果。
4. 除数为零：被测信号断开时 cnt_fs = 0，除法器除零行为未定义。本实验靠 fx_flag/flag_dely 清零机制规避，自己设计时也要有这道防线。
5. 等不了结果就显示：除法器是逐位移位计算的（57 位要算上百拍），必须在 vld_out 有效后才更新 data_fx，提前取数显示的是旧值或半成品。
6. 测高频时忘了引脚约束：133MHz 走普通 IO 已接近极限（实测差了 4Hz），被测时钟输入引脚需要 set_property CLOCK_DEDICATED_ROUTE FALSE 等特殊处理，且高频测试优先用短跳帽而非杜邦线。
7. TB 不缩参数：闸门 1.5s、被测时钟 5Hz 直接仿真是灾难。TB 里把 CNT_GATE_MAX 缩到 7500、DIV_N 缩到 10、被测时钟用 always #100（5MHz），几毫秒就能看到完整测量周期。

小结 & 下一步

本章是全书"数学含量"最高的一章，收获可以归结为：

• 算法思想：等精度测量法用"闸门与被测信号同步"这一招，把全频段精度统一到 1/(GATE_TIME × clk_fs)，彻底摆脱 ±1 被测误差；
• 多时钟域设计：一个模块内 50MHz/100MHz/未知时钟共存，打拍同步、边沿提取、下降沿缓存是标准动作；
• 自制除法器：理解了移位减法算法如何模拟手算竖式，以及为什么大位宽除法必须自建；
• 仪器化思维：上电清零、断线清零、计算完成握手（en/ready/vld_out），测量结果要"可信"还要"可呈现"。

下一步：第三十六章是第五篇的收官之战——RGB LCD 触摸屏实验。将学习 I2C 又一次实战（触摸控制器 GT9xx 也走 I2C 总线）、触摸坐标解析以及触摸与显示的联动，为整个实战篇画上句号。
