第三十三章 基于I2C协议的EEPROM读写测试实验

本章在讲什么

前面的实验都是 FPGA "自娱自乐"（驱动 LED、屏幕），本章开始 FPGA 要和板上的另一颗芯片对话了。对话对象是 EEPROM 存储器 AT24C64——一种掉电不丢失数据的非易失性存储器（数据可保存 100 年，擦写 100 万次），常用来存配置参数、校准数据这类小批量信息。

对话的语言是 I2C 协议：只需一根时钟线 SCL、一根数据线 SDA，就能完成双向传输。本章的任务是：向 EEPROM 的地址 0~255 分别写入数据 0~255，写完再读出来逐一比对——全对则 LED 常亮，有任何错误则 LED 闪烁。

这一章的信息量大，但拆开看就三块：协议知识（I2C 怎么通信）→ 驱动设计（状态机怎么实现协议）→ 应用层（读写流程怎么编排）。

核心概念拆解

33.1 认识 AT24C64：容量、页、器件地址

AT24C64 容量 64Kbit = 8192 字节，内部组织为 256 页 × 每页 32 字节。可以把它想象成一本书：256 页，每页 32 行，读写以字节为基本单位。

两个关键结论：

• 器件地址是 7'h50：I2C 总线上每个从机都有器件地址。AT24C64 的地址 = 固定的 1010 + 3 位可编程位（由 A2/A1/A0 引脚接 GND 或 VCC 决定）。开发板上这三个引脚全部接地，所以地址为 7'b101_0000，即 7'h50。板上另一个 I2C 器件 RTC（PCF8563）地址固定为 7'h51，两者靠地址区分，并联在同一条总线上。
• 字地址要两个字节：8192 个存储单元需要 13 位地址（2^13 = 8KB），而 I2C 以字节为单位传输，所以 AT24C64 的字地址必须用双字节（高 8 位 + 低 8 位）发送。这就是后面代码里 bit_ctrl = 1 的原因。

33.2 I2C 协议规则：两根线上的"交通法规"

物理层：I2C 器件采用开漏输出，SCL/SDA 都要接上拉电阻，总线空闲时两根线都是高电平，任何器件拉低都会把总线拉低（"线与"关系）。

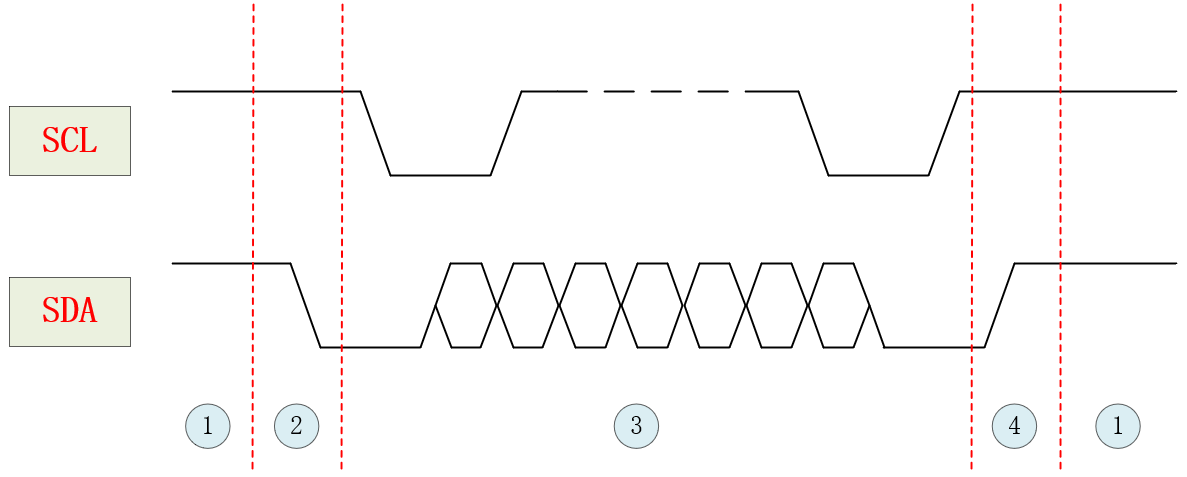

时序层核心规则只有几条：

动作	规则
起始信号	SCL 高电平时，SDA 由高变低
停止信号	SCL 高电平时，SDA 由低变高
传输数据	SCL 低电平时 SDA 允许变化，SCL 高电平时 SDA 必须稳定
应答（ACK）	每传完 8 位，第 9 个时钟由接收方拉低 SDA 表示收到；若 SDA 为高则为非应答（NACK），表示传输失败
位序	高位在前（MSB first）

一次完整传输的骨架是：起始 → 器件地址(7bit)+读写位(1bit) → 应答 → 字地址 → 应答 → 数据 → 应答 → 停止。读写位为 0 是写、为 1 是读，所以 AT24C64 的写命令字节是 8'b1010_0000，读命令字节是 8'b1010_0001。

读操作的四种姿势：当前地址读（读地址指针指向的下一个单元）、随机读、当前地址连续读、随机地址连续读。写操作分单次写（字节写）和页写（连续写，但一页最多 32 字节，写满会回卷覆盖页首数据）。

其中随机读的时序最"奇怪"也最巧妙：想读地址 X 的数据，主机先发一次不带数据的写操作（虚写，Dummy Write），把芯片内部的地址指针拨到 X；然后不发停止信号，而是再次发一个起始信号（重复起始），这次带上读命令，从机就开始吐数据了。本质上随机读 = "没有数据段的字节写" + "当前地址读"。

33.3 系统架构：驱动与业务分层

工程分四个模块：

top_e2prom
 ├── e2prom_rw      （业务层：决定写什么、读什么、何时触发）
 ├── i2c_dri        （协议层：把请求翻译成 I2C 波形）
 ├── rw_result_led  （结果展示：LED 常亮/闪烁）
 └── EEPROM AT24C64（从机，挂在 scl/sda 总线上）

e2prom_rw 只管"发号施令"：输出触发信号 i2c_exec、读写控制 i2c_rh_wl、字地址 i2c_addr[15:0]、写数据 i2c_data_w[7:0]；i2c_dri 收到触发后按协议走完整个时序，回传完成信号 i2c_done、读出数据 i2c_data_r 和应答标志 i2c_ack。这种分层让 i2c_dri 可以直接复用到任何 I2C 器件上（下一章的 RTC 就要用）。

33.4 i2c_dri 驱动模块：四倍时钟 + 八状态状态机

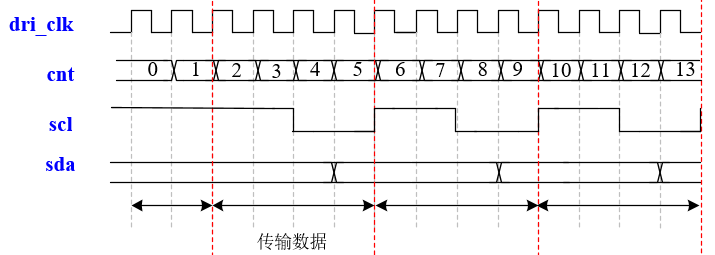

驱动时钟 dri_clk：SCL 频率定为 250KHz，直接从 50MHz 分频系数太大（200），所以先生成 SCL 的 4 倍频时钟 dri_clk（1MHz）作为模块工作时钟——4 倍频的意义是每个 SCL 周期被分成 4 份，足够在固定的节拍上安放起始信号、数据位、应答采样：

assign clk_divide = (CLK_FREQ/I2C_FREQ) >> 2'd2;  // 200/4 = 50

always @(posedge clk or negedge rst_n) begin
    if(!rst_n) begin
        dri_clk <= 1'b0;
        clk_cnt <= 10'd0;
    end
    else if(clk_cnt == (clk_divide[8:1] - 10'd1)) begin  // 计到24
        clk_cnt <= 10'd0;
        dri_clk <= ~dri_clk;                              // 翻转得1MHz
    end
    else
        clk_cnt <= clk_cnt + 10'b1;
end

写数据时在 SCL 低电平中间更新 SDA，读数据时在 SCL 高电平期间采样，这样永远不会踩到"数据变化撞上采样"的冲突。

SDA 双向控制：SDA 是双向线，主机发数据、从机回应答都要用它，FPGA 内部用三态门 + 方向控制信号 sda_dir 解决：

assign sda    = sda_dir ? sda_out : 1'bz;  // 输出或高阻（释放总线）
assign sda_in = sda;                        // 始终监测总线

主机要发数据时 sda_dir = 1；发完 8 位后拉低 sda_dir 释放总线，让从机在第 9 个时钟回应答。

三段式状态机共 8 个状态：

localparam st_idle    = 8'b0000_0001; // 空闲
localparam st_sladdr  = 8'b0000_0010; // 发器件地址+读写位
localparam st_addr16  = 8'b0000_0100; // 发16位字地址高8位
localparam st_addr8   = 8'b0000_1000; // 发字地址低8位(或单字节地址)
localparam st_data_wr = 8'b0001_0000; // 写数据
localparam st_addr_rd = 8'b0010_0000; // 重发起始+读命令
localparam st_data_rd = 8'b0100_0000; // 读数据
localparam st_stop    = 8'b1000_0000; // 停止

跳转路径浓缩成一句话：idle →（触发）→ sladdr →（bit_ctrl=1）→ addr16 → addr8 →（wr_flag?）→ 写: data_wr → stop / 读: addr_rd → data_rd → stop → idle。每个状态内部用计数器 cnt 按 dri_clk 节拍逐位摆出 SCL/SDA 波形，状态结束拉高 st_done 触发跳转。以发器件地址状态为例：

st_sladdr: begin
    case(cnt)
        7'd1 : sda_out <= 1'b0;              // SCL高时拉低SDA=起始信号
        7'd3 : scl     <= 1'b0;
        7'd4 : sda_out <= SLAVE_ADDR[6];     // 逐位发器件地址
        ...
        7'd32: sda_out <= 1'b0;              // 第8位：0=写
        7'd36: begin sda_dir <= 1'b0;  sda_out <= 1'b1; end // 释放总线
        7'd38: begin                         // 第9个时钟：检查应答
            st_done <= 1'b1;
            if(sda_in == 1'b1)               // 高=非应答=出错
                i2c_ack <= 1'b1;
        end
        ...
    endcase
end

33.5 e2prom_rw：写间隔 5ms 是硬性要求

业务层用 flow_cnt（0~3）编排"先写后读"：

• flow_cnt=0/1（写循环）：计数器 wait_cnt 数满 WR_WAIT_TIME=5000（dri_clk 周期 1μs，即 5ms）后拉高一拍 i2c_exec 触发一次单次写（地址 0 写 0，地址 1 写 1……）；收到 i2c_done 后地址和数据各加 1。写满 256 个后拉高 i2c_rh_wl 切入读模式。
• flow_cnt=2/3（读循环）：连续触发随机读（驱动内部自动完成虚写+重复起始），每读完一个字节就比对 i2c_addr[7:0] != i2c_data_r，同时检查 i2c_ack；有任何不一致或 NACK，rw_result = 0，全部通过则 rw_result = 1，最后输出一拍 rw_done。

为什么写完要等 5ms：AT24C64 数据手册规定一次写入（写周期）最长 10ms，写完必须等芯片内部把数据烧录好才能进行下一次操作，否则数据写丢。EEPROM 只对写操作有间隔要求，读操作不需要间隔。教材实测 5ms 够用，但不建议再缩短。

33.6 结果显示与仿真：LED 一盏灯讲故事，TB 要挂从机模型

rw_result_led 极简单：测试完成前 LED 常暗；rw_result=1 常亮；rw_result=0 则以 0.25s 间隔闪烁（L_TIME 参数按工作时钟换算，dri_clk 为 1MHz 时 0.25s/1μs/2 = 125000）。

仿真的关键点是必须挂一个 EEPROM 仿真模型（EEPROM_AT24C64.v，从芯片官网获取），因为 I2C 主机发的每个字节都需要从机回应答——没有模型应答，状态机每一步都会判定 NACK 而失败。TB 里还有一行值得记住：

pullup(iic_sda);   // SDA 为高阻态时上拉为高，模拟板上拉电阻

另外 TB 把 MAX_BYTE 从 256 改成 3、L_TIME 改成 1 来缩短仿真时间——和上一章 defparam 缩短 DIV_CNT 是同一个思路。

图片对照

图：I2C 总线拓扑——EEPROM(7'h50) 与 RTC(7'h51) 并联在同一条两线总线上

图：随机读时序——先虚写拨地址指针，再重复起始发读命令，是本章最需要吃透的时序

图：系统框图——业务层(e2prom_rw)与协议层(i2c_dri)信号交互一目了然

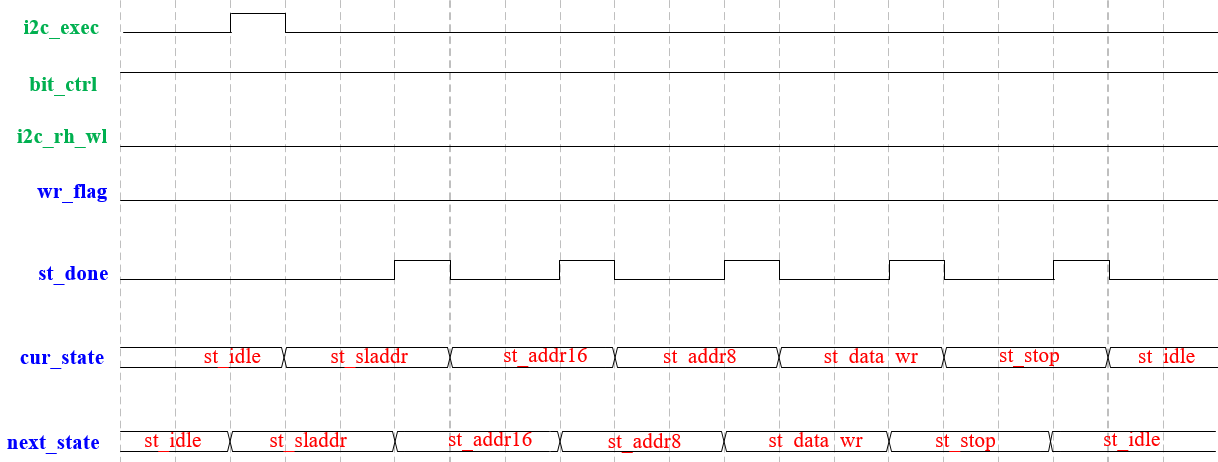

图：i2c_dri 八状态跳转图——对照代码阅读效果最佳

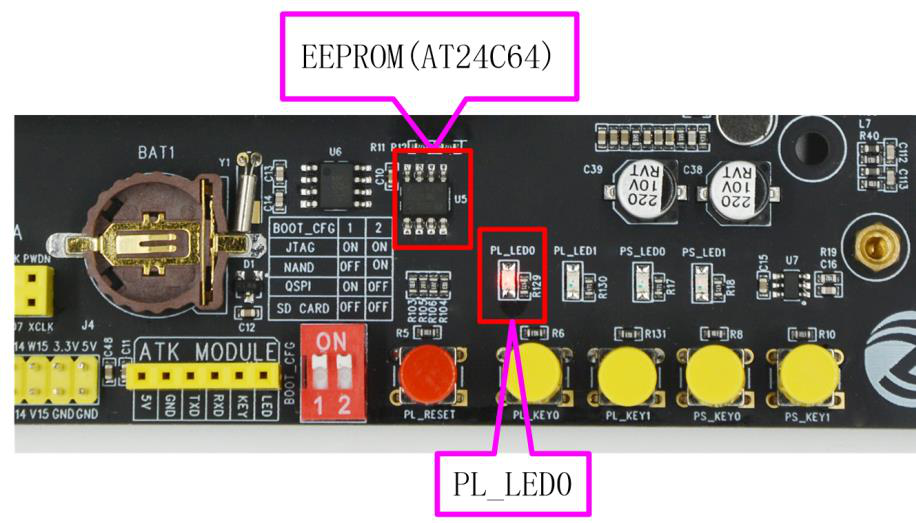

图：上板现象——LED 常亮表示 256 字节读写校验全部通过

初学者容易踩的坑

1. 器件地址和字地址混为一谈：器件地址 7'h50 是"找哪颗芯片"，字地址 16 位是"芯片内部的哪个存储单元"，两者都要发、缺一不可。写命令字节 1010_0000 的最后一位是读写位，不是地址的一部分。
2. 忘了写间隔或间隔太短：连续两次写操作之间没有 5ms 延时，后写的数据会失败，表现为读回校验时部分数据错误。读操作则不需要间隔——给读也加 5ms 只会白白拖慢测试。
3. SDA 忘了释放总线：主机发完 8 位后必须把 sda_dir 拉低（输出高阻），否则主机输出和从机应答"打架"，应答永远读不对。每个状态的收尾动作里都藏着这个细节。
4. BIT_CTRL 参数配错：换成 AT24C02 这类单字节字地址器件时，BIT_CTRL 必须改成 0，否则状态机会多发一个字节的高位地址，整个时序全乱。这个参数就是为跨器件复用准备的。
5. 仿真没有挂从机模型：只例化顶层就仿真，SDA 上永远读不到应答，i2c_ack 一直报错。记住 pullup(iic_sda) 和 EEPROM 模型是仿真的两个必备件。
6. 首位遗漏起始信号的条件：起始信号要求"SCL 为高时拉低 SDA"，如果 SCL 已经是低电平时去拉 SDA，从机根本不认——这也是为什么驱动时钟必须是 SCL 的 4 倍，给"先高后拉低"留出独立节拍。

小结 & 下一步

本章完成了三个层次的跨越：

• 协议层：掌握了 I2C 的起始/停止条件、位传输规则、应答机制、器件寻址，以及随机读"虚写+重复起始"的巧妙设计；
• 驱动层：用"4 倍频时钟 + 8 状态三段式状态机 + 三态门双向控制"实现了一个通用 I2C 驱动，它是可以带走的可复用资产；
• 业务层：学会了用 flow_cnt 状态流编排"写→等→读→比"的完整测试流程，并理解了 EEPROM 写周期延时这种器件特性约束。

下一步：第三十四章将把这套 I2C 驱动直接复用到另一颗 I2C 器件——RTC 实时时钟芯片 PCF8563 上，读取时间并在 LCD 屏幕上显示。届时你会看到"换芯片只换器件地址和寄存器布局"的分层设计红利。
