第二十六章 FIFO IP核实验
对应《正点原子 ZYNQ FPGA 开发指南》第二十六章（约 P601~P630），本章无外部硬件参与，实验结果通过两个 ILA（分属读写两个时钟域）观察。
本章在讲什么？（先看这个）
FIFO（First In First Out，先入先出）是 FPGA 设计里出场率最高的缓存结构：数据从一头写、从另一头按同样的顺序读出，没有地址线、不用关心"存在哪"，读写指针由内部自动管理。它主要解决两类问题：多比特数据跨时钟域传输（上一章埋的伏笔——伪双端口 RAM 读写可各用各的时钟，FIFO 内部正是这个结构）和两侧处理带宽不一致时的缓冲。
本章做一个异步 FIFO（写时钟 50MHz、读时钟 100MHz，由第 23 章学的 PLL 提供），实验逻辑故意设计成极限场景：FIFO 读空了就写、写满了就读，从而完整观察到 empty/full/almost_empty/almost_full 四个状态信号的切换。本章最重要的知识点有两个：跨时钟域信号必须"打两拍同步"，以及 FIFO 复位后必须等 wr_rst_busy/rd_rst_busy 释放才能工作。
核心概念拆解
26.1 FIFO IP 核简介
FIFO = RAM + 读写控制逻辑。与普通 RAM 的核心区别：没有外部地址线，只能顺序写、顺序读，也因此天然不存在读写冲突问题。按时钟域分为同步 FIFO（读写同一时钟）和异步 FIFO（读写时钟独立，用于跨时钟域）。
常用参数速览：宽度（一次读写的数据位宽）、深度（能存多少个数据）、empty（空，防无效读）/full（满，防写溢出）、almost_empty/almost_full（将空/将满，比空/满提前一个操作生效，用来"提前刹车"）、prog_empty/prog_full（用户自定义阈值的预警信号）。

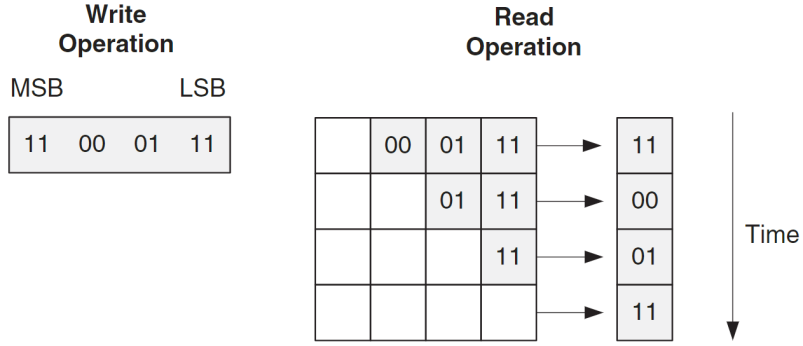

位宽不对等时有个冷知识：FIFO 先写入的数据排在高位。比如写位宽 8、读位宽 2，写入 8'b11000111，读出依次是 11、00、01、11。

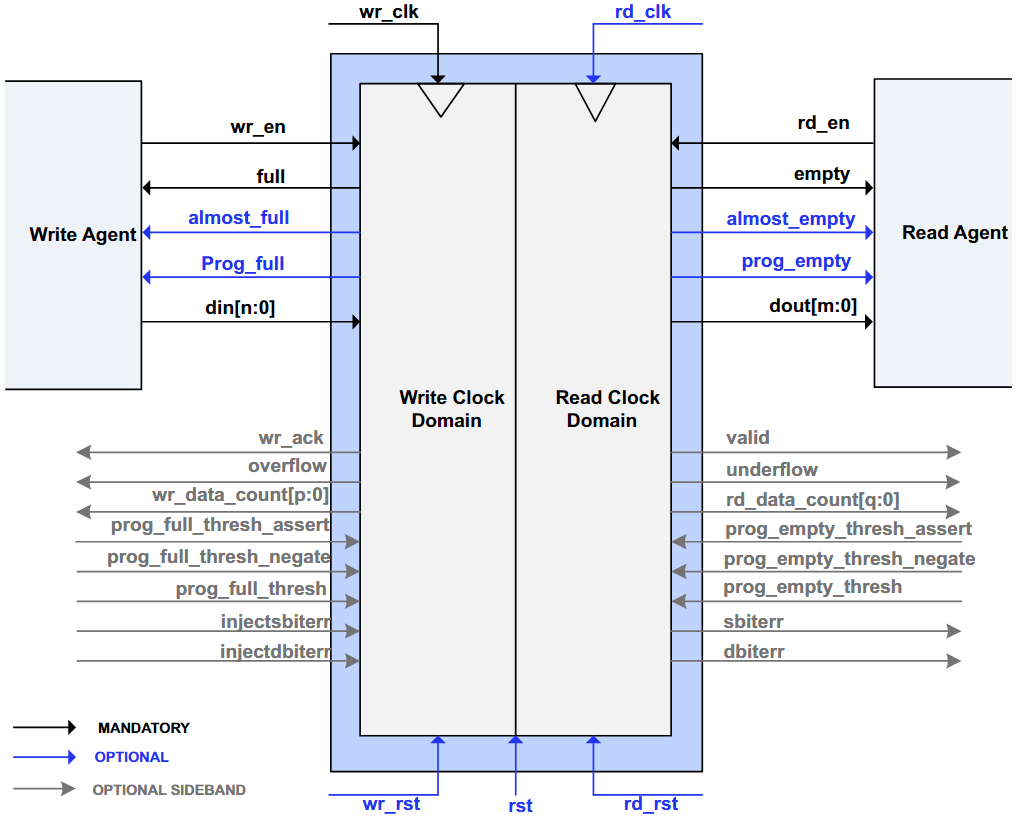

实现 FIFO 有三条路：自己写控制逻辑、用开源 IP、用官方 FIFO Generator（推荐，针对不同器件还能自动做结构优化）。FIFO Generator 的信号框图如下，黑箭头是必要信号（wr_clk/wr_en/din/full、rd_clk/rd_en/dout/empty、rst），蓝箭头是可选信号（almost_empty/almost_full 等），灰箭头是可选边带信号（prog_full、data_count、wr_rst_busy 等）。
26.2 实验任务
生成一个异步 FIFO：空时写入数据直到写满停止写；满时读出数据直到读空停止读。仿真验证后下载到开发板用 ILA 观察。
26.3 程序设计
整体模块设计
系统共五个模块：顶层 ip_fifo + PLL（clk_wiz_0，输出 50M 写时钟和 100M 读时钟）+ FIFO IP（fifo_generator_0）+ 写模块 fifo_wr + 读模块 fifo_rd。
FIFO IP 核配置

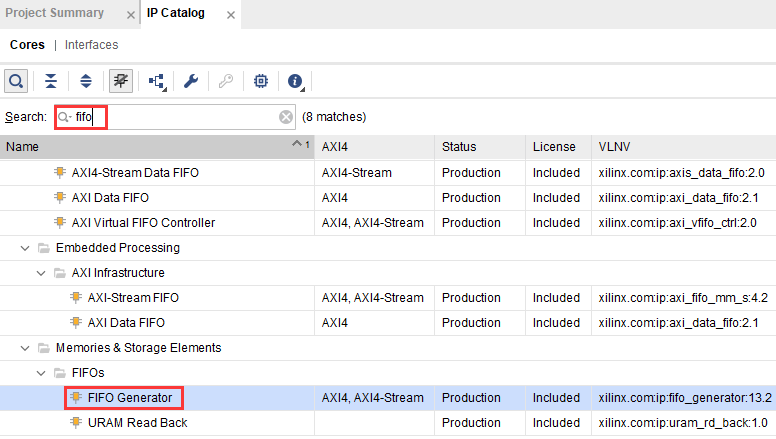

IP Catalog 搜 "fifo"，双击 FIFO Generator。配置页面比 BMG 复杂，重点在四个选项卡：

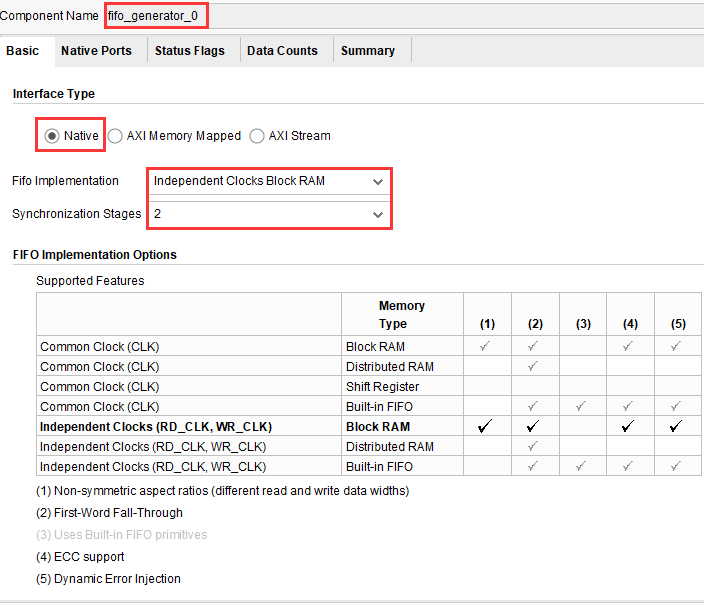

① Basic 选项卡：
- Interface Type 选 Native（AXI 接口用于 PS 交互或高速流处理）；
- Fifo Implementation 选 Independent Clocks Block RAM——用 BRAM 实现读写时钟独立的异步 FIFO。资源选择的粗略规则：容量超过 1024 字节用 BRAM，否则用分布式 RAM（另两种：移位寄存器只能做同步 FIFO，Builtin FIFO 基本用不到）；
- Synchronization Stages 保持 2（跨时钟域同步器的级数，对应我们后面代码里的"打两拍"）。

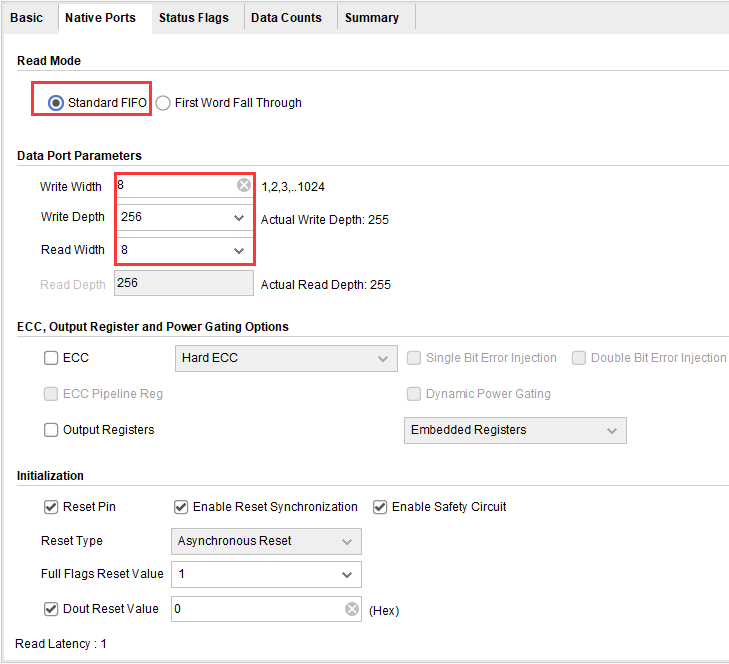

② Native Ports 选项卡：
- Read Mode 选 Standard FIFO（标准模式）：数据输出比读使能延迟一拍；另一种 FWFT（首字直通/预读）模式数据和读使能同时出现，两者写下游逻辑的思路完全不同；
- 写数据位宽 8、写深度 256——注意实际深度只有 255（Xilinx FIFO 都会少一个）；
- 输出寄存器（Output Registers）不勾选，保证输出只延迟一拍；
- 复位相关保持默认：启用复位脚（高有效）、启用复位同步、启用安全电路（输出 wr_rst_busy/rd_rst_busy）、满信号复位值 1。

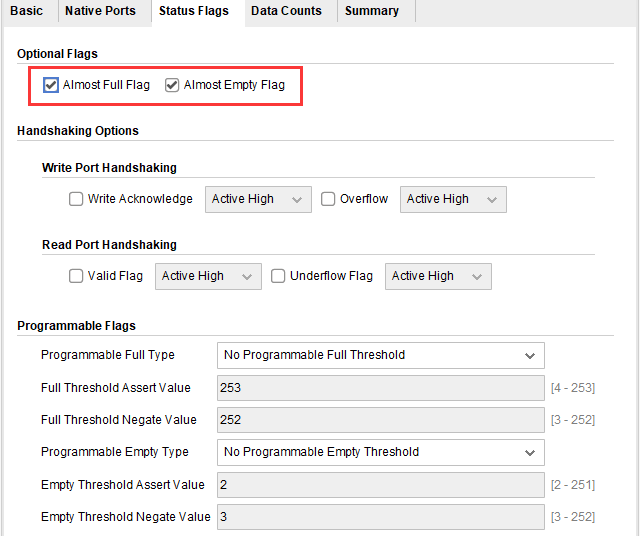

③ Status Flags 选项卡：勾选输出 Almost Full Flag 和 Almost Empty Flag（本次实验的写/读停机信号就是它们）。
④ Data Counts 选项卡：勾选 Write Data Count 和 Read Data Count（异步 FIFO 时两个计数分别同步于写/读时钟），方便在 ILA 里直观看到 FIFO 里的数据量。

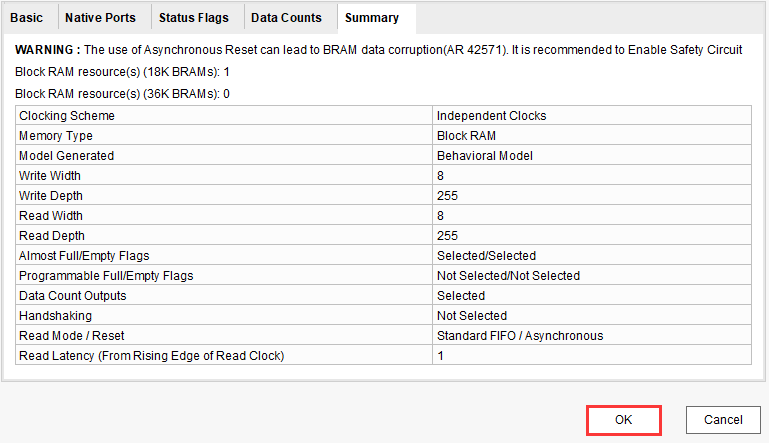

Summary 核对后 OK → Generate。
时序图讲解：空满与复位

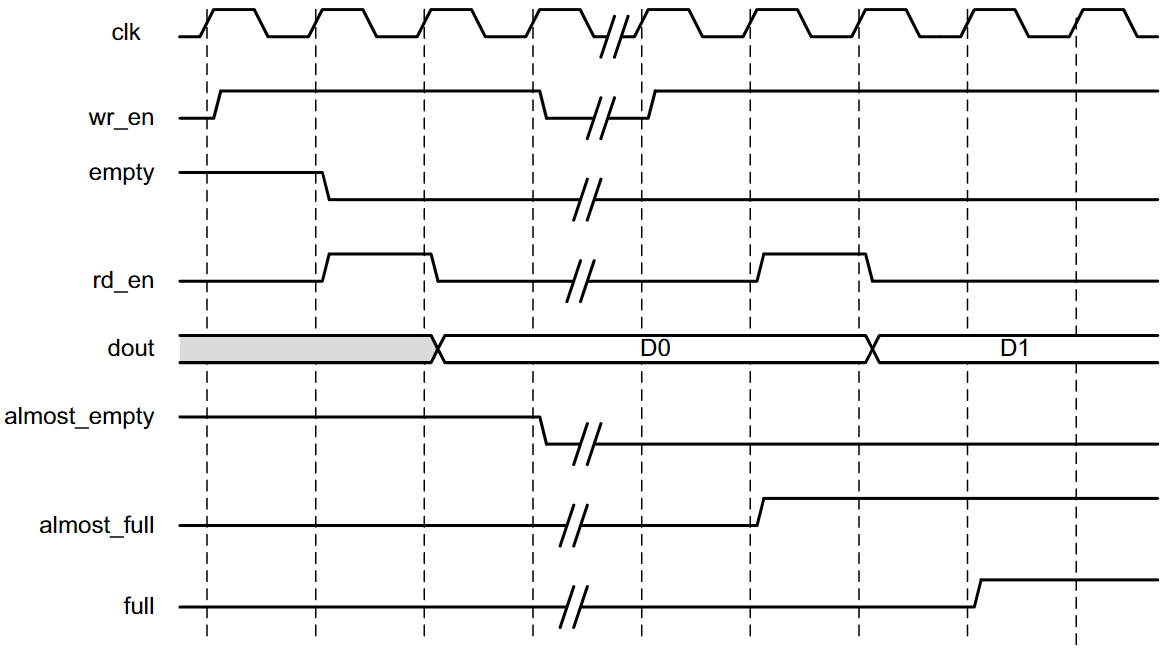

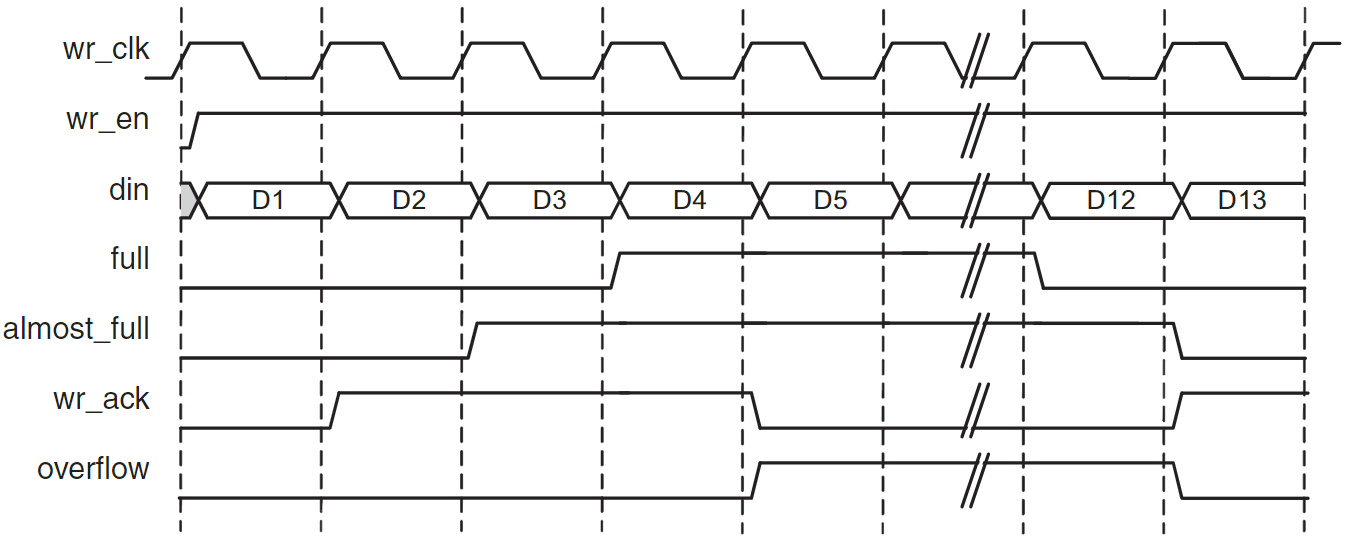

读写时序：empty 拉高时发起读会读到无效数据；full 拉高后继续写会写不进去、数据丢失（如果配置了握手信号，会表现为 wr_ack 拉低、overflow 拉高；读侧对应 valid 拉低、underflow 拉高）。almost_full 在"只能再写一次"时拉高、almost_empty 在"只剩最后一个数据"时拉高——用 almost 信号做停机条件，正好在最后一条数据处理完后干净地关掉使能，不浪费也不多余。

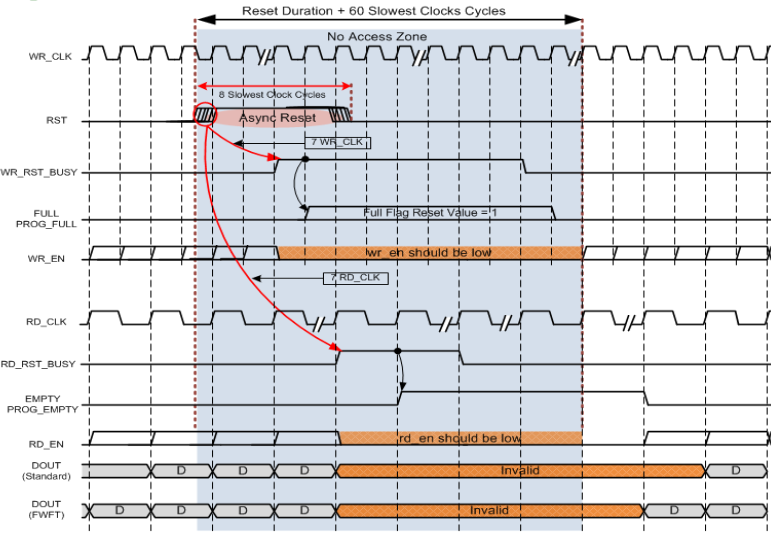

复位时序（异步 FIFO 启用安全电路时）：
- 复位信号至少保持 8 个时钟周期有效（以慢时钟为准）；
- 复位后约 7 个写时钟周期，wr_rst_busy 拉高、full 拉高；读侧同理 rd_rst_busy 拉高、empty 拉高；
- 复位结束后至少再等 60 个时钟周期（以慢时钟为准）才能写数据——实际工程中直接用 wr_rst_busy/rd_rst_busy 是否释放来判断即可。
FIFO 写模块设计
写模块的输入 empty 是读时钟域的信号，对写时钟域而言是异步信号，直接使用会有亚稳态风险——所以先打两拍同步到写时钟域（empty_d0/empty_d1）。策略：wr_rst_busy 释放后，检测到 empty_d1 为高就开写，almost_full 拉高就停写。
module fifo_wr(
//mudule clock
input wr_clk , // 时钟信号
input rst_n , // 复位信号
//FIFO interface
input wr_rst_busy , // 写复位忙信号
input empty , // FIFO 空信号
input almost_full , // FIFO 将满信号
output reg fifo_wr_en , // FIFO 写使能
output reg [7:0] fifo_wr_data // 写入FIFO 的数据
);
//reg define
reg empty_d0;
reg empty_d1;
//------------------------------------------------
//因为empty 信号是属于FIFO 读时钟域的
//所以对empty 打两拍同步到写时钟域下
always @(posedge wr_clk or negedge rst_n) begin
if(!rst_n) begin
empty_d0 <= 1'b0;
empty_d1 <= 1'b0;
end
else begin
empty_d0 <= empty;
empty_d1 <= empty_d0;
end
end
//对fifo_wr_en 赋值，当FIFO 为空时开始写入，写满后停止写
always @(posedge wr_clk or negedge rst_n) begin
if(!rst_n)
fifo_wr_en <= 1'b0;
else if(!wr_rst_busy) begin
if(empty_d1)
fifo_wr_en <= 1'b1;
else if(almost_full)
fifo_wr_en <= 1'b0;
end
else
fifo_wr_en <= 1'b0;
end
//对fifo_wr_data 赋值,0~254
always @(posedge clk or negedge rst_n) begin
if(!rst_n)
fifo_wr_data <= 8'b0;
else if(fifo_wr_en && fifo_wr_data < 8'd254)
fifo_wr_data <= fifo_wr_data + 8'b1;
else
fifo_wr_data <= 8'b0;
end
endmodule
写数据在 0~254 循环——正好 255 个数，与 FIFO 的实际深度（256-1=255）对应，读出时就能逐个对账。
FIFO 读模块设计
镜像结构：full 是写时钟域信号，打两拍同步到读时钟域；rd_rst_busy 释放后，full_d1 为高开读，almost_empty 拉高停读。
module fifo_rd(
//system clock
input rd_clk , //时钟信号
input rst_n , //复位信号
//FIFO interface
input rd_rst_busy , //读复位忙信号
input [7:0] fifo_rd_data, //从FIFO 读出的数据
input full , //FIFO 满信号
input almost_empty, //FIFO 将空信号
output reg fifo_rd_en //FIFO 读使能
);
//reg define
reg full_d0;
reg full_d1;
//------------------------------------------------
//因为full 信号是属于FIFO 写时钟域的
//所以对full 打两拍同步到读时钟域下
always @(posedge rd_clk or negedge rst_n) begin
if(!rst_n) begin
full_d0 <= 1'b0;
full_d1 <= 1'b0;
end
else begin
full_d0 <= full;
full_d1 <= full_d0;
end
end
//对fifo_rd_en 进行赋值,FIFO 写满之后开始读，读空之后停止读
always @(posedge rd_clk or negedge rst_n) begin
if(!rst_n)
fifo_rd_en <= 1'b0;
else if(!rd_rst_busy) begin
if(full_d1)
fifo_rd_en <= 1'b1;
else if(almost_empty)
fifo_rd_en <= 1'b0;
end
else
fifo_rd_en <= 1'b0;
end
endmodule
顶层模块设计
顶层例化 PLL、FIFO IP、读写模块和两个 ILA。一个关键细节：系统复位要和 PLL 的 locked 信号相与（rst_n = sys_rst_n & locked），确保 PLL 时钟稳定后系统才解除复位——这正是第 23 章"locked 之前的时钟不可用"的落地应用。
module ip_fifo(
input sys_clk , // 系统时钟信号
input sys_rst_n // 系统复位信号
);
//wire define
wire clk_50m ; // 50M 时钟
wire clk_100m ; // 100M 时钟
wire locked ; // 时钟锁定信号
wire rst_n ; // 复位，低有效
wire wr_rst_busy ; // 写复位忙信号
wire rd_rst_busy ; // 读复位忙信号
wire fifo_wr_en ; // FIFO 写使能信号
wire fifo_rd_en ; // FIFO 读使能信号
wire [7:0] fifo_wr_data ; // 写入到FIFO 的数据
wire [7:0] fifo_rd_data ; // 从FIFO 读出的数据
wire almost_full ; // FIFO 将满信号
wire almost_empty ; // FIFO 将空信号
wire full ; // FIFO 满信号
wire empty ; // FIFO 空信号
wire [7:0] wr_data_count ; // FIFO 写时钟域的数据计数
wire [7:0] rd_data_count ; // FIFO 读时钟域的数据计数
//------------------------------------------------
//通过系统复位信号和时钟锁定信号来产生一个新的复位信号
assign rst_n = sys_rst_n & locked;
//例化PLL IP 核
clk_wiz_0 clk_wiz_0 (
.clk_out1(clk_50m ),
.clk_out2(clk_100m),
.locked (locked ),
.clk_in1 (sys_clk )
);
//例化FIFO IP 核
fifo_generator_0 fifo_generator_0 (
.rst (~rst_n ), // input wire rst（高有效，注意取反）
.wr_clk (clk_50m ),
.rd_clk (clk_100m ),
.wr_en (fifo_wr_en ),
.rd_en (fifo_rd_en ),
.din (fifo_wr_data ),
.dout (fifo_rd_data ),
.almost_full (almost_full ),
.almost_empty (almost_empty ),
.full (full ),
.empty (empty ),
.wr_data_count (wr_data_count),
.rd_data_count (rd_data_count),
.wr_rst_busy (wr_rst_busy ),
.rd_rst_busy (rd_rst_busy )
);
//例化写FIFO 模块
fifo_wr u_fifo_wr (
.wr_clk (clk_50m ),
.rst_n (rst_n ),
.wr_rst_busy (wr_rst_busy ),
.fifo_wr_en (fifo_wr_en ),
.fifo_wr_data (fifo_wr_data),
.empty (empty ),
.almost_full (almost_full )
);
//例化读FIFO 模块
fifo_rd u_fifo_rd (
.rd_clk (clk_100m ),
.rst_n (rst_n ),
.rd_rst_busy (rd_rst_busy ),
.fifo_rd_en (fifo_rd_en ),
.fifo_rd_data (fifo_rd_data),
.almost_empty (almost_empty),
.full (full )
);
//写时钟域下ila
ila_0 u_ila_wr (
.clk (clk_50m ),
.probe0 (fifo_wr_en ),
.probe1 (fifo_wr_data ),
.probe2 (almost_full ),
.probe3 (full ),
.probe4 (wr_data_count)
);
//读时钟域下ila
ila_1 u_ila_rd (
.clk (clk_100m ),
.probe0 (fifo_rd_en ),
.probe1 (fifo_rd_data ),
.probe2 (almost_empty ),
.probe3 (empty ),
.probe4 (rd_data_count)
);
endmodule
26.4 仿真验证与下载验证
TB 里特意模拟了一次二次复位：先复位 200ns，正常跑 10us，再拉低复位保持 160ns（= 8 × 20ns，满足"至少 8 个慢时钟周期"的要求）后释放——用来观察 FIFO 复位期间各标志的表现。
`timescale 1ns / 1ps
module tb_ip_fifo();
parameter CLK_PERIOD = 20; //时钟周期 20ns
reg sys_clk;
reg sys_rst_n;
//信号初始化
initial begin
sys_clk = 1'b0;
sys_rst_n = 1'b0;
#200
sys_rst_n = 1'b1;
//模拟按下复位
#10000 ;
sys_rst_n = 0;
#160 ;
sys_rst_n = 1;
end
//产生时钟
always #(CLK_PERIOD/2) sys_clk = ~sys_clk;
ip_fifo u_ip_fifo (
.sys_clk (sys_clk ),
.sys_rst_n (sys_rst_n)
);
endmodule
仿真波形要点：
- 复位来临后，经若干读/写时钟周期，wr_rst_busy/rd_rst_busy 拉高，空/满标志恢复到初始设定值；
- 写状态：写使能拉高后写数据 0~254 连续写入，写完倒数第二个数时 almost_full 拉高、写完最后一个数时 full 拉高、写使能关闭。wr_data_count 的变化不是 1 步进递减、也不会递减到 0——因为读写速率不同 + 跨时钟域同步延迟，写使能在计数更新之前就重新开启了，这是正常现象；
- 读状态：读使能拉高后读出数据，读完倒数第二个数 almost_empty 拉高、读完最后一个数 empty 拉高、读使能关闭。读数据比读使能延迟一拍（标准模式的读延迟）。
下载验证：引脚仍只需 sys_clk（U18）、sys_rst_n（N16），LVCMOS33。ILA 波形与仿真一致：读空了就写、写满了就读，空满标志切换正常，FIFO 读写实验验证成功。
初学者容易踩的坑
- 跨时钟域的空满标志必须打两拍再用。empty 属于读时钟域、full 属于写时钟域，对端直接拿来做判断有亚稳态风险。打两拍会引入 2 拍延迟，所以状态信号的反应比"理论时刻"晚几个周期——wr_data_count 看起来"不归零"就是这么来的，不是 bug。
- 深度设 256 实际只有 255。Xilinx FIFO 的实际可用深度永远是配置值减 1，写满判断、数据对账都要按 255 算。
- 复位时序有三重讲究：复位至少保持 8 个慢时钟周期；复位后要等 60 个慢时钟周期（或直接等 wr_rst_busy/rd_rst_busy 释放）才能读写；复位期间读写时钟必须有效（不能给 FIFO 断时钟）。最省心的做法就是像本章一样全程盯着 rst_busy 信号。
- FIFO IP 的 rst 是高电平有效，而系统复位 sys_rst_n 是低电平有效——例化时写
.rst(~rst_n)别忘了取反，这和第 23 章 PLL 的坑如出一辙。 - 标准模式和 FWFT 模式下游逻辑写法完全不同。标准模式"给读使能→下一拍出数据"，FWFT 模式"数据一直在读数据口上、给读使能表示取走这条"。换模式不改代码，时序就全错。
- 要两个 ILA 才能观察全貌。写时钟域和读时钟域信号各有各的采样时钟，ILA 的采样时钟必须与被观察信号同域，所以本章例化了 ila_0（50M，观察写侧）和 ila_1（100M，观察读侧）。
- 位宽和深度别贪大。FIFO 吃的是 BRAM 资源，满足需求的前提下尽量往小配。
小结 & 下一步
本章是存储器三部曲的收官：用 PLL 提供双时钟搭建了异步 FIFO，掌握了 FIFO Generator 的核心配置（Independent Clocks + BRAM、Standard/FWFT 读模式、almost 标志、data_count、安全电路），理解了空满标志跨时钟域打两拍同步、rst_busy 等待、8/60 周期复位规则这三个异步 FIFO 的标配操作。至此，"跨时钟域安全传输多比特数据"这个 FPGA 设计的经典课题，你已经有了一套完整的工程化方案。
下一步进入第二十七章：UART 串口通信实验——FPGA 第一次和外部芯片"对话"，用 115200 波特率收发数据，环回验证。
