第二十章：按键控制蜂鸣器实验

本章对应原书第 416~433 页，属于「第五篇实战篇」。

本章在讲什么？（先看这个）

上一章直接用按键控制 LED，你可能在按按键时偶尔发现"按一次却触发了好几次"——这不是错觉，而是按键抖动在捣乱。本章的核心任务有两个：一是认识蜂鸣器（有源/无源的区别），二是学会按键消抖——这是嵌入式和 FPGA 领域的经典必修课。本章的工程第一次采用了"顶层 + 子模块"的分层设计：一个消抖模块、一个控制模块、一个顶层例化模块，这种模块化架构以后会一直沿用。

核心概念拆解

20.1 蜂鸣器简介

蜂鸣器是把电信号变成机械振动从而发声的器件。它有两个维度的分类：

按结构分：压电式和电磁式。

	压电式蜂鸣器	电磁式蜂鸣器
原理	压电效应，交变电压使压电片振动	线圈产生磁场，驱动振动膜片
外观	圆形金属片结构，较薄	塑料外壳，内部有线圈，较厚
工作电压	较高（通常9V以上）	较低（1.5~12V）
工作电流	很小（<10mA）	较大（>20mA）
音质	尖锐刺耳	较柔和
适用	报警器	语音、音乐设备

本章使用电磁式蜂鸣器。

按驱动方式分：有源和无源。这里的"源"指的是内部震荡源：

有源蜂鸣器：内部自带震荡电路，通电就响，给它直流电平就能发声，控制简单；
无源蜂鸣器：内部没有震荡源，必须外部提供震荡信号（比如方波）才会响，好处是频率可调，能演奏音调。

区分小技巧：引脚朝上放置时，无源蜂鸣器能看到绿色电路板，有源蜂鸣器是黑胶封闭。本章用的是有源蜂鸣器，给高电平就响，给低电平就停。

图20.1.1 有源蜂鸣器（左）和无源蜂鸣器（右）

20.2 硬件设计

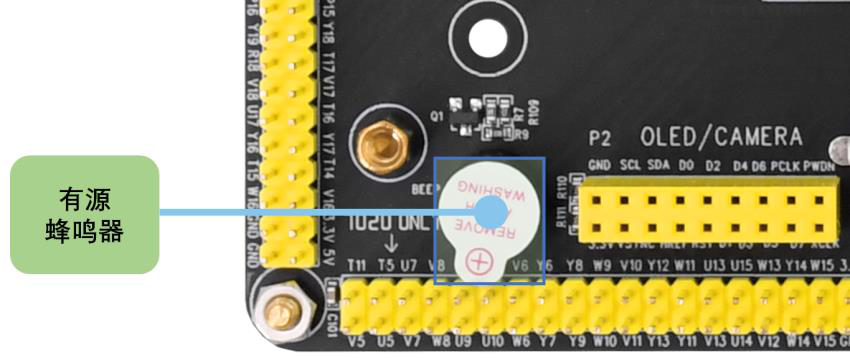

开发板左下侧板载 1 个有源蜂鸣器，接至 ZYNQ 的 PL 引脚（M14，高电平发声）。

图20.2.2 蜂鸣器电路原理图

注意原理图里的三极管 Q1：ZYNQ 的 IO 引脚电流驱动能力有限（一般只有几毫安），而电磁式蜂鸣器工作电流要 20mA 以上，直接驱动带不动。所以电路里加了一个三极管做电流放大——IO 输出小电流控制三极管导通，由电源经三极管提供大电流驱动蜂鸣器。这就像用水龙头（IO）去控制水闸（三极管），水闸后面才是大水流（蜂鸣器）。

20.3 实验任务

用 PL_KEY0 按键控制蜂鸣器：上电后蜂鸣器鸣叫；按一次按键停止鸣叫；再按一次恢复鸣叫——即每按一次翻转一次状态。

20.4 程序设计

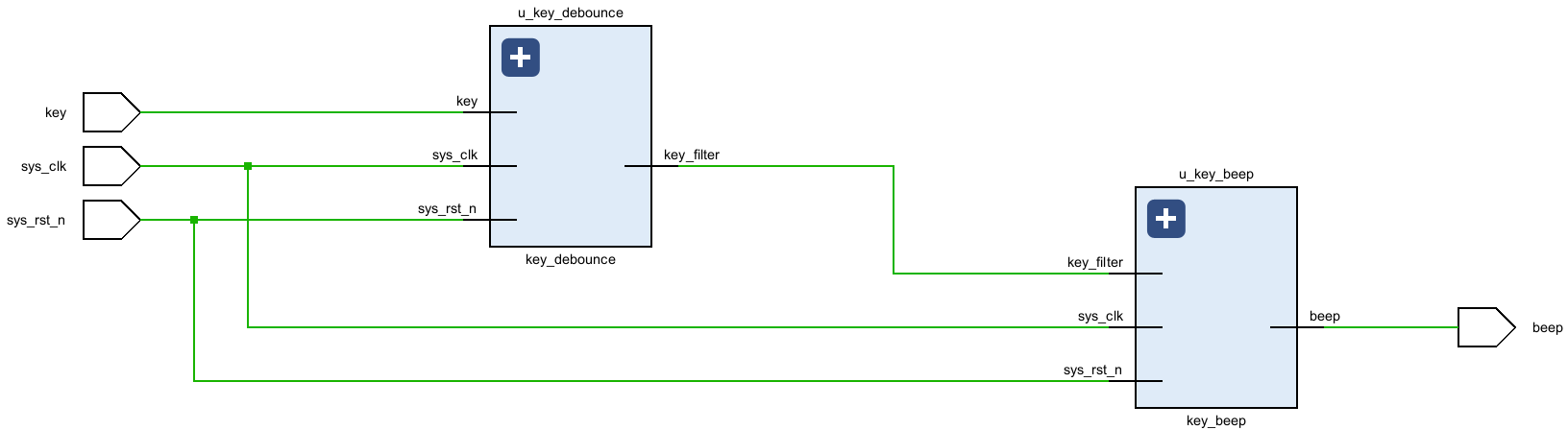

系统分三个模块：顶层模块 top_key_beep、按键消抖模块 key_debounce、按键控制蜂鸣器模块 key_beep。

图20.4.1 按键控制蜂鸣器系统框图

按键消抖：为什么要消抖？

我们用的按键是机械弹性开关，按下和松开瞬间，金属弹片会物理弹跳几次才稳定——反映到电平上，就是一串快速变化的高低电平：

图20.4.4 按键输入波形图

如果不处理，FPGA 会在几毫秒内"看到"按键被按下了十几次，本来想按一次响一声，结果响了十几声。

消抖的思路很朴素：按键值必须稳定保持 20ms 以上才算有效。具体做法是"20ms 倒计时法"：

检测到按键值发生变化（按下或松开）→ 计数器装入 100_0000（20ms），开始倒计时；
倒计时期间按键值又变了（抖动）→ 计数器重新装入 100_0000，从头再倒计时；
计数器顺利倒数到 1（说明电平稳稳保持了 20ms）→ 这次按键状态有效，把按键值输出。

先给按键信号打两拍（key_d0、key_d1），一是消除外部输入的亚稳态，二是通过比较 key_d0 和 key_d1 是否相等来判断"按键值是否变化"。

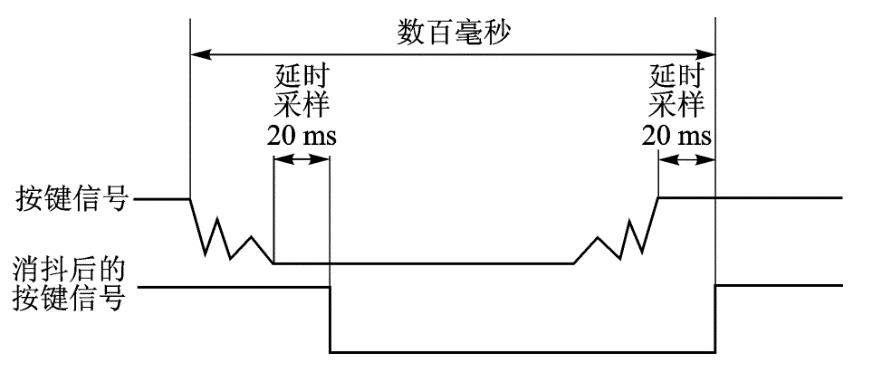

图20.4.5 按键消抖波形图

20ms 计数多少个时钟周期？20ms / 20ns = 100_0000 个，所以计数器定义为 20 位。

消抖模块代码：

module key_debounce(
    input        sys_clk   ,
    input        sys_rst_n ,
    input        key       ,   //外部输入的按键值
    output  reg  key_filter    //按键消抖后的值
);

parameter CNT_MAX = 20'd100_0000;   //消抖时间20ms

reg [19:0] cnt;
reg        key_d0;      //按键信号延迟一个时钟周期
reg        key_d1;      //按键信号延迟两个时钟周期

//对按键打两拍（消除亚稳态）
always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n) begin
        key_d0 <= 1'b1;
        key_d1 <= 1'b1;
    end
    else begin
        key_d0 <= key;
        key_d1 <= key_d0;
    end
end

//按键值消抖：20ms倒计时
always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        cnt <= 20'd0;
    else begin
        if(key_d1 != key_d0)    //检测到按键状态变化
            cnt <= CNT_MAX;     //重新开始20ms倒计时
        else begin              //按键状态稳定
            if(cnt > 20'd0)
                cnt <= cnt - 20'd1;
            else
                cnt <= 20'd0;
        end
    end
end

//倒计时结束后输出消抖后的按键值
always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        key_filter <= 1'b1;
    else if(cnt == 20'd1)       //20ms计时结束
        key_filter <= key_d1;
    else
        key_filter <= key_filter;
end

endmodule

按键控制蜂鸣器：下降沿检测

消抖后的按键值 key_filter 是"电平"信号（按下期间一直是低电平），但我们的任务是"每按一次翻转一次"，需要把它变成"事件"信号——这就用到了边沿检测。

方法：把 key_filter 延迟一拍存到 key_filter_d0，然后：

assign neg_key_filter = (~key_filter) & key_filter_d0;

当前值是低、上一拍是高，说明刚从高变低，即捕获到下降沿（对应"按下"这个动作）。这个信号一个时钟周期内为高，是一个脉冲。

module key_beep(
    input        sys_clk,
    input        sys_rst_n,
    input        key_filter,   //消抖后按键值
    output  reg  beep          //蜂鸣器
);

reg  key_filter_d0;        //消抖后的按键值延迟一拍
wire neg_key_filter;       //按键有效脉冲信号

//捕获按键的下降沿，得到一个时钟周期的脉冲
assign neg_key_filter = (~key_filter) & key_filter_d0;

always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        key_filter_d0 <= 1'b1;
    else
        key_filter_d0 <= key_filter;
end

//每检测到一次有效按下，翻转蜂鸣器状态
always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        beep <= 1'b1;                 //初始鸣叫
    else if(neg_key_filter)           //有效的一次按下
        beep <= ~beep;                //翻转
    else
        beep <= beep;
end

endmodule

图20.4.7 按键控制蜂鸣器波形图

顶层模块

顶层把两个子模块例化连接，注意 CNT_MAX 参数定义在顶层，通过例化传递给消抖模块——以后想改消抖时间只需改一处：

module top_key_beep(
    input        sys_clk  ,    //系统时钟
    input        sys_rst_n,    //系统复位，低电平有效
    input        key      ,    //按键
    output       beep          //蜂鸣器
);

parameter CNT_MAX = 20'd100_0000;   //消抖时间20ms

wire key_filter;                    //按键消抖后的值

//例化按键消抖模块
key_debounce #(
    .CNT_MAX   (CNT_MAX)
) u_key_debounce(
    .sys_clk    (sys_clk),
    .sys_rst_n  (sys_rst_n),
    .key        (key),
    .key_filter (key_filter)
);

//例化按键控制蜂鸣器模块
key_beep u_key_beep(
    .sys_clk    (sys_clk),
    .sys_rst_n  (sys_rst_n),
    .key_filter (key_filter),
    .beep       (beep)
);

endmodule

仿真验证

Testbench 的精髓是模拟抖动：在真正的按下/松开前后插入几段快速翻转的短脉冲，来验证消抖逻辑能否滤掉它们。仿真时把 CNT_MAX 改成 10（200ns），加快仿真速度：

// 模拟按键：前抖动 → 有效按下 → 后抖动 → 有效释放
#20  key <= 1'b0;   // ┐
#20  key <= 1'b1;   // ┘ 前抖动（会被消抖滤除）
#50  key <= 1'b0;   // ┐
#40  key <= 1'b1;   // ┘ 抖动，倒计时被反复重置
#20  key <= 1'b0;
#300 key <= 1'b1;   // 稳定，有效按下被识别

图20.4.10 按键消抖模块仿真图2

仿真波形验证了：倒计时期间出现抖动，cnt 会被重新赋值从头倒计时；只有电平稳定保持 200ns（对应实际的 20ms）后 key_filter 才更新。

图20.4.12 按键控制蜂鸣器仿真波形图

蜂鸣器部分：每检测到一次 neg_key_filter 脉冲，beep 翻转一次。

20.5 下载验证

引脚约束：

信号名	方向	管脚	说明
sys_clk	input	U18	系统时钟 50MHz
sys_rst_n	input	N16	PL复位按键，低有效
key	input	L14	PL按键0
beep	output	M14	蜂鸣器（高电平发声）

create_clock -period 20.000 -name sys_clk [get_ports sys_clk]
set_property -dict {PACKAGE_PIN M14 IOSTANDARD LVCMOS33} [get_ports beep]
set_property -dict {PACKAGE_PIN L14 IOSTANDARD LVCMOS33} [get_ports key]
set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]

下载后：上电蜂鸣器鸣叫；按一次 PL_KEY0，蜂鸣器停止；再按一次恢复鸣叫，且每次按下只翻转一次（消抖生效）。

初学者容易踩的坑

以为按下一次就是一个干净的脉冲：实际按键前后都有几毫秒的机械抖动，不加消抖逻辑时"按一次"可能被识别成十几次，蜂鸣器状态会随机翻转。
消抖计数器方向搞混：本例是"检测到变化就重新倒计时"，如果写成"检测到变化就开始正计时"，抖动反而会被计入有效时间。
忘打两拍直接用外部输入：key 是异步输入，直接参与逻辑判断有亚稳态风险。必须先打两拍再做后续处理。
参数传错层：CNT_MAX 在顶层定义、通过例化传给子模块，若在仿真里直接改子模块内部参数而不改顶层传递值，会发现修改"不生效"。
蜂鸣器初始电平：本设计 beep 复位值是 1（上电就响），这是任务要求"初始鸣叫"。如果复位值写成 0，现象就变成"上电安静、按键才响"，不要误判为程序错误。
下降沿检测表达式写反：(~key_filter) & key_filter_d0 是检测下降沿；写反成 key_filter & (~key_filter_d0) 就变成检测上升沿，按键"按下"会变成"松开"触发。

小结 & 下一步

本章掌握了三件事：蜂鸣器的分类与三极管驱动电路、按键消抖的"20ms 倒计时"实现、下降沿检测的经典写法（打一拍后与门拼接），并第一次采用了顶层 + 子模块的分层设计。这套"打两拍 → 消抖 → 边沿检测"的流水线在几乎所有的按键处理场景都能复用。下一步建议做拓展训练：把消抖模块扩展成支持两个按键同时消抖，任意一个按键按下都翻转蜂鸣器；也可以思考本章开头提到的触摸按键——下一章我们将不用机械按键，而是用触摸芯片来控制 LED。
