第18章：流水灯实验

本章对应原书第 376~397 页，属于「第五篇实战篇」。

本章在讲什么？（先看这个）

流水灯的地位堪比编程界的"Hello, World!"——对很多电子工程师来说，流水灯就是他们在硬件上看到的第一个实验现象。这个实验把前面学的知识全部串起来：计数器（第15章）做 0.5 秒延时，位拼接（第12章）实现 LED 移位，再补上一个新技能——时序约束。从本章开始进入实战篇，实验流程也更完整：硬件设计 → 程序设计 → 仿真 → 引脚约束与 RTL 视图 → 时序约束 → 上板验证。

核心概念拆解

LED 灯简介

LED，又名发光二极管。LED 灯工作电流很小（有的仅零点几毫安即可发光），抗冲击和抗震性能好，可靠性高、使用寿命长，因此被广泛用于仪器仪表指示灯、液晶屏背光源等领域。

不同材料的发光二极管可以发出红、橙、黄、绿、青、蓝、紫、白八种颜色的光。

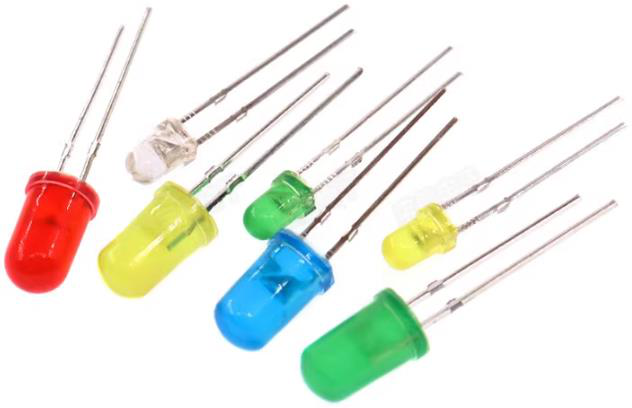

图18.1.1 直插发光二极管实物图

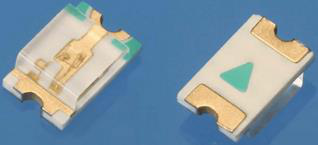

图18.1.2 贴片发光二极管实物图

直插型二极管长的一端是阳极，短的一端是阴极；贴片二极管正面有颜色标记，有标记的那端是阴极。

LED 与普通二极管一样具有单向导电性，不同颜色的正向导通电压不一样：红色和黄色约 2V，蓝色、绿色和白色约 3V（具体由生产厂家决定）。阳极加上正向电压后，通过 5mA 左右的电流就可以发光；电流越大亮度越强，但一般将电流限定在 3~20mA 之间，否则电流过大会烧坏二极管。

硬件设计

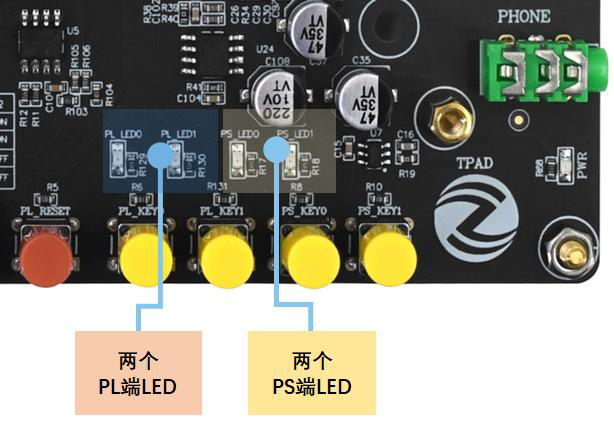

开发板底板板载 4 颗 LED，位于开发板右下侧：左边两个 LED 连接至 ZYNQ 的 PL 引脚，右边两个连接至 PS 引脚。

图18.2.1 LED灯实物图

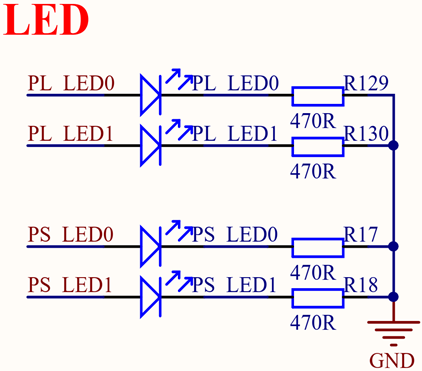

图18.2.2 LED灯硬件原理图

图中 PL_LED0 和 PL_LED1 连接到 ZYNQ 的 PL 端，PS_LED0 和 PS_LED1 连接到 PS 端（本书只使用 PL 端外设）。每个 LED 都串联了电阻，起限流作用，防止电流过大烧坏 LED。

关键结论：PL_LED0 和 PL_LED1 的阴极通过 470 欧姆电阻连到地（GND），阳极由 ZYNQ PL 的 IO 管脚控制——所以：

IO 输出高电平 1 → 点亮 LED；
IO 输出低电平 0 → 熄灭 LED。

实验任务

使用底板上的两个 PL LED 灯顺序点亮并熄灭，循环往复产生流水灯效果，流水间隔时间为 0.5s。

程序设计——模块设计

模块命名为 flow_led。0.5s 间隔需要计数器计时，所以需要系统时钟；复位也是必不可少的（程序跑飞时可以恢复默认状态）。

图18.4.1 模块框图与端口

信号名	方向	端口说明
sys_clk	输入	系统时钟，50MHz
sys_rst_n	输入	系统复位按键，低电平有效
led	输出	PL_LED（底板）

绘制波形图

流水灯是指同一时刻只有一个灯点亮，其余熄灭，每隔一段时间 LED 依次点亮（向右或向左流水）。底板只有两个 PL 端 LED，所以效果是两颗 LED 循环交替闪烁：

图18.4.2 LED灯交替闪烁效果

因为 IO 输出 1 点亮 LED，所以控制方法为：第一次给 led 赋值 2'b01（LED0 亮）；等 0.5s 后赋值 2'b10（LED1 亮）；再等 0.5s 后又回到 2'b01……循环往复。

延时怎么实现？ 用计数器。系统时钟周期为 20ns（50MHz 晶振），计 0.5s 需要：

0.5s / 20ns = 500000000ns / 20ns = 25000000 个时钟周期

计数器从 0 开始计数，所以最大计到 25000000-1，刚好 0.5s。模块内部框图：

图18.4.3 模块内部框图

flow_led 模块的波形图：

图18.4.4 flow_led模块波形图

cnt 循环从 0 计到 24999999 表示计时 0.5s；每当计到最大值时，切换一次 LED 状态。

编写代码

module flow_led(
    input               sys_clk  ,  //系统时钟
    input               sys_rst_n,  //系统复位，低电平有效

    output  reg  [1:0]  led         //LED灯
);

//reg define
reg  [24:0]  cnt ;                  //计数器

//*****************************************************
//**                    main code
//*****************************************************
//计数器计时0.5s
always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        cnt <= 25'd0;
    else if(cnt < (25'd2500_0000 - 25'd1))
        cnt <= cnt + 25'd1;
    else
        cnt <= 25'd0;
end

//对LED灯进行移位控制，以输出2位LED的状态
always @(posedge sys_clk or negedge sys_rst_n) begin
    if(!sys_rst_n)
        led <= 2'b01;
    else if(cnt == (25'd2500_0000 - 25'd1))
        led <= {led[0],led[1]};
    else
        led <= led;
end

endmodule

逐段解读：

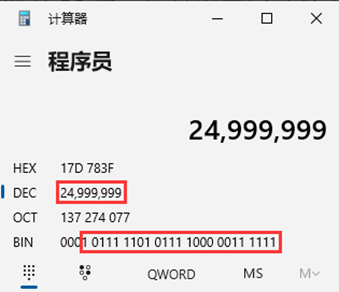

计数器位宽的选择：cnt 最大计到 24999999，对应二进制 1 0111 1101 0111 1000 0011 1111，共需 25 位。信号需要多大位宽，由它能计数到的最大值决定：

图18.4.5 数值位宽查看

led 初始值：移位前必须给 led 赋初值 2'b01（或 2'b10）。如果赋 2'b00，无论怎么移位，led 始终全为 0；
移位的技巧：Verilog 移位运算符 <<（左移）和 >>（右移）会在低位（左移）或高位（右移）补零，单纯移位最终 led 会全变 0。所以这里用位拼接 {} 实现循环移位的效果：

led <= {led[0],led[1]};

即 led[0] 移到最高位，但最低位不补零，而是接上原最高位 led[1] 的值——2'b01 变 2'b10，再变回 2'b01，循环不止。

仿真验证——编写 TB 文件

TestBench 验证三步走：加激励 → 例化 → 判断输出。sys_clk 对应 50MHz 晶振（周期 20ns），让信号每隔 10ns 翻转一次；sys_rst_n 初始为 0（复位），延时一段时间后拉高结束复位——正常运行前先复位一段时间，是为了给模块内的相关信号赋初值。

`timescale 1ns / 1ns        //仿真单位/仿真精度

module tb_flow_led();

//parameter define
parameter  CLK_PERIOD = 20; //时钟周期 20ns

//reg define
reg           sys_clk;
reg           sys_rst_n;

//wire define
wire  [1:0]   led;

//信号初始化
initial begin
    sys_clk <= 1'b0;
    sys_rst_n <= 1'b0;
    #200
    sys_rst_n <= 1'b1;
end

//产生时钟
always #(CLK_PERIOD/2) sys_clk = ~sys_clk;

//例化待测设计
flow_led  u_flow_led(
    .sys_clk      (sys_clk),
    .sys_rst_n    (sys_rst_n),
    .led          (led)
    );

endmodule

代码要点：第 6 行把时钟周期定义成参数形式，方便后续修改；第 24 行 sys_clk 每隔 10ns（CLK_PERIOD/2）翻转一次，一个完整周期含一个高电平和一个低电平，共 20ns，对应 50MHz。

仿真提速技巧：流水间隔是 0.5s，直接仿真要等很久（复杂程序仿真几十毫秒可能就要几个小时）。为了提升效率，仿真时可以临时修改延时较长的代码——把流水间隔改为 500ns（25×20ns）：

//    else if(cnt < (25'd2500_0000 - 25'd1))
    else if(cnt < (25'd25 - 25'd1))  //改为计时500ns

    //else if(cnt == (25'd2500_0000 - 25'd1))
    else if(cnt == (25'd25 - 25'd1))

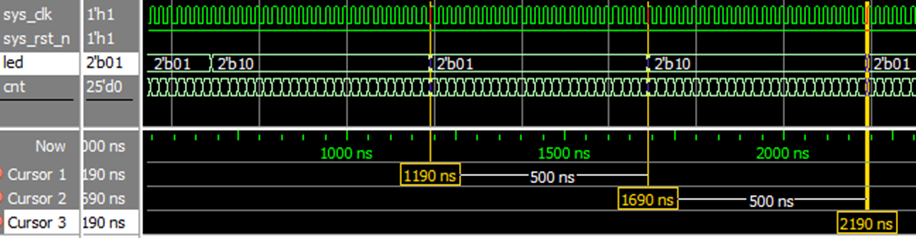

运行仿真 10us 后：

图18.4.6 flow_led模块仿真波形

led=2'b01 持续 500ns，led=2'b10 同样持续 500ns，流水间隔与预期相符。

注意：仿真结束后要把流水间隔改回 0.5s——500ns 太短，人的肉眼看不到流水效果。

引脚约束与 RTL 视图

引脚约束：系统时钟、复位按键和两个 LED 的管脚分配如下（复位按键和两个 LED 在底板上，时钟在核心板上）：

信号名	方向	管脚	端口说明	电平标准
sys_clk	input	U18	系统时钟，50MHz	LVCMOS33
sys_rst_n	input	N16	系统复位按键，低电平有效	LVCMOS33
led[0]	output	H15	PL_LED0（底板）	LVCMOS33
led[1]	output	L15	PL_LED1（底板）	LVCMOS33

create_clock -period 20.000 -name sys_clk -waveform {0.000 10.000} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN U18 IOSTANDARD LVCMOS33} [get_ports sys_clk]
set_property -dict {PACKAGE_PIN N16 IOSTANDARD LVCMOS33} [get_ports sys_rst_n]
set_property -dict {PACKAGE_PIN H15 IOSTANDARD LVCMOS33} [get_ports {led[0]}]
set_property -dict {PACKAGE_PIN L15 IOSTANDARD LVCMOS33} [get_ports {led[1]}]

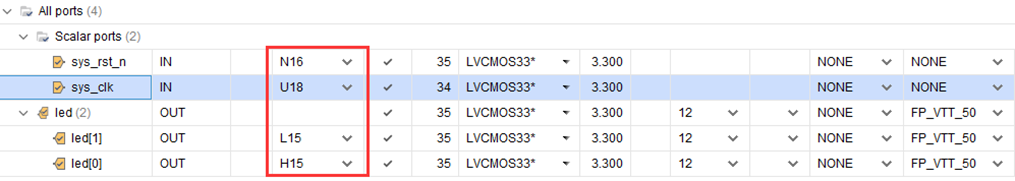

图18.5.1 IO Planning引脚约束界面

RTL 视图：在 Flow Navigator → RTL ANALYSIS → Open Elaborated Design → Schematic 打开。

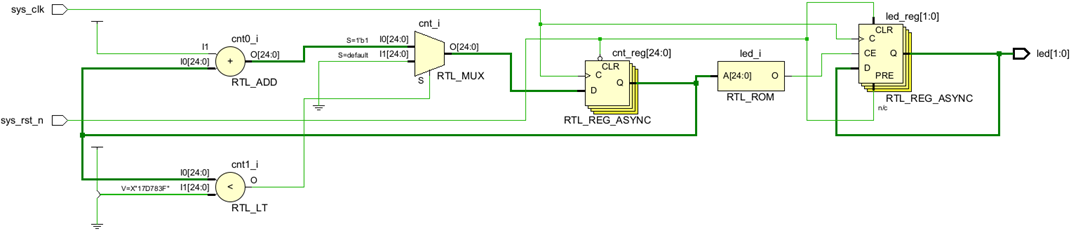

图18.5.3 RTL原理图

代码与电路的对应关系：RTL_ADD 是加法器，实现计数器累加；RTL_LT（Less Than）是比较器，判断 cnt 是否小于 25'h17D783F（即十进制 24999999）；RTL_MUX 是选择器，根据比较结果选择输出 0 或 cnt 累加结果；RTL_REG_ASYNC 是异步复位寄存器；RTL_ROM 将 cnt 与 24999999 对比并输出结果。RTL 分析原理图只反映 RTL 层面，综合后的原理图（SYNTHESIS → Open Synthesized Design → Schematic）才能看到与 FPGA 内部资源的对应关系。

时序约束与上板验证

什么是时序约束：时序约束（Timing Constraints）是在数字电路设计中，为保证电路的正确性和稳定性，对电路中各时序参数（时钟频率、时钟占空比、时钟延迟与信号传输延迟等）进行限制和约束的方法。

举个直观的例子：没有加时序约束时，图片显示模糊和错乱：

图18.6.1 画面显示异常

添加时序约束后，画面显示正常：

图18.6.2 画面显示正常

对时钟约束最简单的理解：告诉 EDA 工具设计中使用的时钟频率是多少，工具才能按要求优化布局布线，使设计在该频率下正常工作。本次实验 sys_clk 为 50MHz（周期 20ns），约束时可以等于或略低于该值，不建议周期设置太小，否则布局布线很难满足要求。

对于简单设计，不加时序约束可能也不影响功能；但设计变复杂或时钟频率较高时，不加约束就可能出现意外情况。推荐无论简单还是复杂的实验都做时序约束。本文档只对输入时钟做周期约束，在 XDC 文件中添加：

create_clock -period 20.000 -name sys_clk [get_ports sys_clk]

create_clock 是命令名，用于创建一个时钟；-name sys_clk 指定时钟名称、-period 20 指定周期为 20ns、[get_ports sys_clk] 指定时钟源端口，一般只对输入的时钟做周期约束。

用 Vivado 图形界面添加时钟约束（避免手写命令出错）：

先综合：点击 Flow Navigator 下的 Run Synthesis（约束前必须先综合）：

图18.6.3 点击"Run Synthesis"按钮

综合完成后，点击 Flow Navigator 下的 Edit Timing Constraints：

图18.6.6 点击"Edit Timing Constraints"按钮

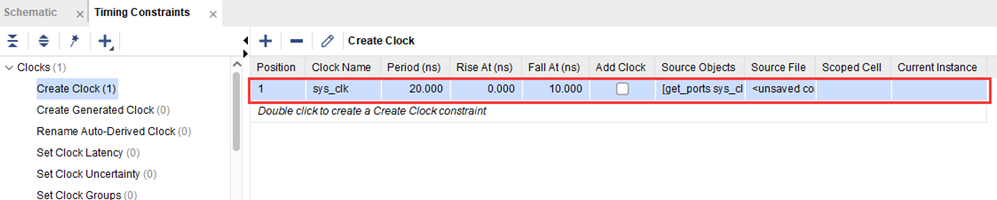

在 Timing Constraints 界面点击"+"号添加时钟约束，弹出 Create Clock 界面：

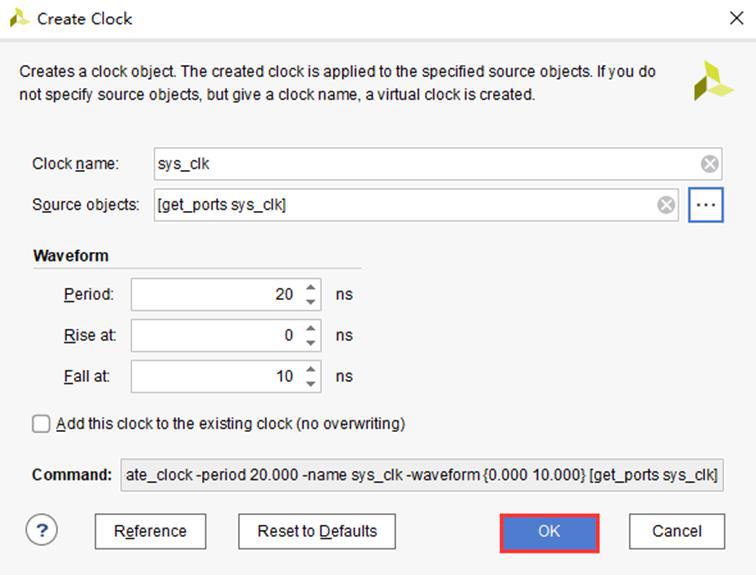

图18.6.8 "Create Clock"界面

各参数含义： - Clock name：时钟约束的名称，通常与被约束的时钟信号同名，这里命名为 sys_clk； - Source objects：指定被约束的时钟对象； - Waveform：设置时钟周期（Period）、上升沿（Rise at）、下降沿（Fall at）。50MHz 时钟（周期 20ns、占空比 50%）对应 Period=20、Rise at=0、Fall at=10。"Add this clock to the existing clock"只在同一约束源存在多个时钟频率且都需约束时才勾选，本例无需勾选； - Command：根据上述配置自动生成的约束命令，可直接复制到 XDC 文件使用。

指定时钟源对象：点击 Source objects 框后的"…"，在弹出的 Specify Clock Source Objects 界面中，"Find names of type"选择 I/O Port（系统时钟来自 IO 口），点击 Find：

图18.6.11 点击"Find"按钮后找到的信号

选中 sys_clk，点击"→"添加到右侧窗口，点击 Set，再点击 OK 完成添加：

图18.6.13 配置完成的"Create Clock"界面

保存约束：此时约束内容还没保存到文件中，点击左上角保存图标（或 Ctrl+S）。会弹出提示"保存当前约束文件会导致之前的综合分析过期"，直接点击 OK；在 Save Constraints 界面默认保存到现有 XDC 文件，点击 OK 即可。

上板验证

编译工程生成比特流 .bit 文件后，点击 Flow Navigator 最下面的 Open Hardware Manager：

图18.6.18 Hardware Manager界面

将 Xilinx 下载器一端连接电脑，另一端连接开发板上的 JTAG 下载口，再连接电源线：

图18.6.19 开发板连接实物图

注意！一定要先把下载器连接到电脑和 JTAG 接口之后，再给开发板上电！带电热插拔 JTAG 接口有一定概率会损坏接口。

打开电源开关，点击 Hardware 窗口中的 Auto Connect，出现连接成功界面后点击 Program Device，Bitstream File 会自动识别比特流文件，点击 Program 下载：

图18.6.22 下载比特流界面

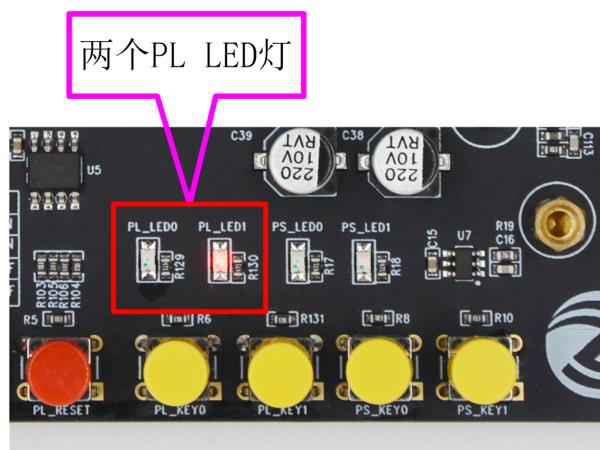

下载完成后，核心板上的 PL 配置完成灯（DONE 灯，绿色）点亮，底板上的两个 LED 呈现流水效果——不断交替闪烁：

图18.6.23 流水灯效果

本章总结

本章需要掌握三个要点： 1. LED 点亮原理：ZYNQ IO 输出高电平 1 点亮 LED，低电平 0 熄灭 LED； 2. 用计数器延时：0.5s = 25000000 个 20ns 时钟周期，计数器从 0 计到 24999999； 3. 用位拼接 {} 实现移位：led <= {led[0],led[1]} 实现循环移位，避免普通移位补零导致全灭。

另外记住一个实用技巧：程序中延时较长时（尤其程序复杂），仿真会非常久，可以在不影响观察有效波形的前提下临时降低延时时间，提高仿真效率——仿真完记得改回来。

图片对照

本章原文图片较多（30+ 张），已挑选最有教学价值的部分分散插入各小节：LED 硬件图、模块框图与波形图、位宽查看、仿真波形、引脚约束、RTL 原理图、时序约束操作步骤和上板效果图。

初学者容易踩的坑

led 初值赋成 2'b00：全零怎么移位都是零，LED 永远不亮，必须赋 2'b01 或 2'b10 这样的非零初值。
直接用 << 移位：左移会在低位补零，2'b01 左移一次变 2'b10，再移一次就变 2'b00 全灭——循环移位要用位拼接。
计数器位宽不够：25000000 需要 25 位，位宽不够会导致计数溢出错误，延时不准。
仿真完忘记改回延时：把 500ns 的仿真参数下载到板子上，流水快到肉眼无法分辨，看起来像两灯常亮。
不做时序约束：简单实验可能侥幸没问题，但复杂设计或高频时钟下会出现显示错乱等问题，从现在开始养成每个工程都约束时钟的习惯。
JTAG 带电插拔：先接好下载器再上电，避免损坏 JTAG 接口。

小结 & 下一步

本章完成了 FPGA 世界的"Hello World"：掌握了 LED 点亮原理、计数器延时、位拼接移位三个核心技能，还学会了时序约束的两种添加方式（XDC 语句和 Vivado 图形界面）。建议动手拓展：把现有例程稍作修改，改成两个 LED 灯同闪同灭的效果，间隔时间 0.25s——想想同闪同灭时 led 应该赋什么值（2'b11 和 2'b00 交替），计数器又要计到多少。
