第13章：锁存器
本章对应原书第 343~345 页，属于「第四篇 数字电路篇」。
本章在讲什么？（先看这个）
前几章的组合逻辑电路有个共同点：没有记忆——输出只取决于当前输入，跟过去发生了什么完全无关。从本章开始进入时序逻辑电路的世界，第一个主角是锁存器。这一章有两层意义：一是理解锁存器（Latch）这种能"记住"数据的电路；二是——更重要——学会识别和避免 Verilog 代码中意外产生的锁存器。很多初学者的代码综合出了 latch 自己却不知道，它隐蔽性极强，会带来时序问题，所以本章是数字电路设计里非常关键的一课。
核心概念拆解
锁存器简介
锁存器（Latch）是一种对脉冲和电平敏感的存储单元电路，可以在特定输入脉冲或电平作用下改变状态。"锁存"，就是把信号暂存以维持某种电平状态。
锁存器是电平触发的存储单元：数据存储的动作取决于输入时钟（或使能）信号的电平值。只有当锁存器处于使能状态时，输出才会随数据输入发生变化；一旦锁存信号起作用，数据就被"锁住"，输出不再随输入变化。
锁存器不同于触发器：不锁存数据时，输出端信号随输入信号变化，就像信号通过一个缓存器；锁存时数据被固定住。因此锁存器也称为透明锁存器——不锁存时输出对输入是"透明"的。
锁存器的分类包括 RS 锁存器、门控 RS 锁存器和 D 锁存器，其中 D 锁存器最常用。
D 锁存器的工作原理
D 锁存器是一种具有数据存储功能的时序逻辑电路，核心功能是：在使能信号有效期间，把输入数据 D 实时传递到输出端 Q；使能信号无效时，保持最后时刻的数据状态。这种电平触发的存储机制区别于边沿触发的 D 触发器，典型应用包括数据暂存、异步信号同步等。
从电路图看，D 锁存器由两部分组成： - G1、G2 两个与非门组成 RS 锁存器； - G3、G4 两个与非门组成控制电路，C 为控制信号，控制 G3 和 G4 的激励输入。
工作过程分析： - 当控制信号 C=0 时：无论 D 输入什么，RD 和 SD 同时为 1。根据与非门组成的 RS 锁存器逻辑，RD=SD=1 时输出 Q 维持原状态不变——数据被"锁住"； - 当控制信号 C=1 时：如果 D=0，SD=1、RD=0，锁存结果为 0 状态；如果 D=1，RD=1、SD=0，锁存结果为 1 状态。也就是说此时锁存器的状态完全由 D 决定，D 是什么，输出就是什么。
由此可以推出 D 锁存器的特性表（Qn 是触发前的当前状态，Qn+1 是触发后的状态）：
| C | D | Qn | Qn+1 |
|---|---|---|---|
| 0 | X | Qn | Qn（保持） |
| 1 | 0 | X | 0 |
| 1 | 1 | X | 1 |
可以看出：当 C 为 1 时，Qn+1 与 D 完全一样（D=0 则 Qn+1=0，D=1 则 Qn+1=1）。
波形图看得更直观：D 是输入信号，C 是控制信号，Q 是输出。当 C 为高电平时，Q 跟随 D 变化（图中虚线框内 Q 的波形等于 D 的波形）；当 C 从高变低的瞬间，D 当时的状态被锁存——虚线处 D 为低，Q 就锁存为低；最后两条虚线处 D 为高，Q 锁存为高。
锁存器的危害
这一小节是本章的重点。在绝大多数设计中我们都要避免产生锁存器，它会使设计出现时序问题，且隐蔽性很强，新人很难查出问题源头。
锁存器最大的设计风险在于其电平敏感特性，会导致两个关键问题： 1. 输入信号的任何毛刺都可能直接传播到输出端； 2. 静态时序分析工具难以准确评估其保持时间要求。
这些特性会对后续电路级联造成严重的信号完整性风险。因此数字电路设计的基本原则是：凡是能够使用触发器实现的场合，就应当避免采用锁存器结构。
从示意图可以看出：锁存器没有时钟信号，只有输入数据 data、使能信号 enable 和输出数据 q。没有时钟，就意味着无法对这种器件进行时序分析——这在时序电路里非常危险，可能引起时序不满足，导致电路功能实现有问题。
实验任务
使用 Verilog 代码设计一个锁存器电路——没错，这次是故意"造"出锁存器，让你亲眼看到它是怎么被综合出来的。
程序设计
先记住结论：代码里出现 latch 的两个原因——在组合逻辑中，if 或者 case 语句描述不完整：if 缺少 else 分支，case 缺少 default 分支。解决办法就是 if 必须带 else 分支，case 必须带 default 分支。
注意一个细节：只有不带时钟的 always 块（组合逻辑）中 if 或 case 不完整才会产生 latch；带时钟的时序逻辑里不存在这个问题。
情况一：if 缺少 else
module latch(
input a, //输入a
input b, //输入b
output reg y //输出y
);
// 当a = 1 时,将b的值赋值给y
always@(*) begin
if(a == 1)
y = b;
end
endmodule
用 Vivado 打开 RTL 视图（RTL ANALYSIS）：

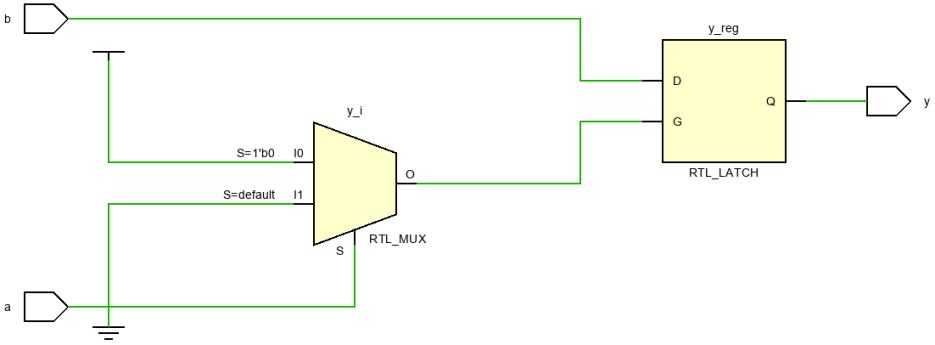

视图中显示了 RTL_LATCH——这就是被综合出来的锁存器。原因也好理解：a=0 时代码没告诉电路 y 应该是多少，电路只能"记住"y 之前的值，这就是锁存行为。
把 else 补全：
module latch(
input a, //输入a
input b, //输入b
output reg y //输出y
);
always@(*) begin
if(a == 1) // 当a = 1 时,将b的值赋值给y
y = b;
else
y = 0; // 其余条件下y的值都为0
end
endmodule

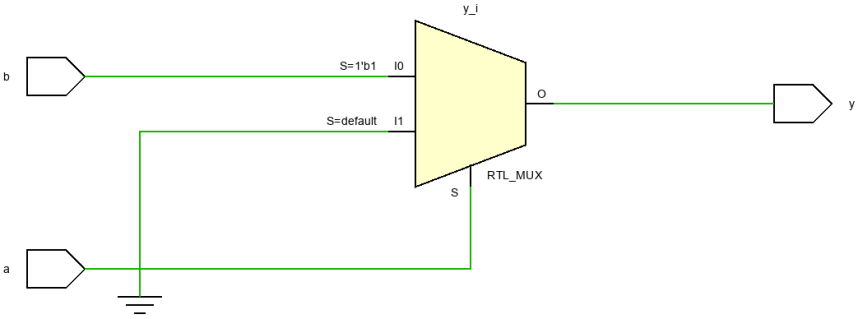

补上 else 后，RTL 视图变成一个 mux 选择电路，latch 消失了。
情况二：case 缺少 default
module latch(
input a, //输入a
input b, //输入b
output reg y //输出y
);
// 当a = 0 时,将b的值赋值给y
always@(*) begin
case (a)
0: y = b;
endcase
end
endmodule
RTL 视图中又出现了 RTL_LATCH。
补上 default：
module latch(
input a, //输入a
input b, //输入b
output reg y //输出y
);
always@(*) begin
case (a)
0: y = b; // 当a = 0 时,将b的值赋值给y
default : y = 0; // 其余条件下y的值都为0
endcase
end
endmodule
补上 default 后，电路又变回了 mux 选择电路，没有 latch。
本章总结
本章的核心要点只有一条，但极其重要：组合逻辑代码里出现 latch 的原因是 if 或 case 语句描述不完整（if 缺 else、case 缺 default），导致综合器推断出锁存器。解决办法：if 必须带 else 分支，case 必须带 default 分支。同时要理解锁存器的危害根源——电平敏感、无时钟、无法做时序分析、毛刺直通输出。
图片对照
本章图片已按讲解位置分散插入各小节，包括 D 锁存器电路图、波形图、锁存器示意图以及四组对比用的 RTL 视图。
初学者容易踩的坑
- 以为锁存器"有用"而故意保留：latch 看似能省寄存器，但无法进行时序分析、毛刺直通，工程上应一律避免——能用触发器实现的场合就不用锁存器。
- 只在组合逻辑里防 latch，却不知道范围：只有不带时钟的 always 块中 if/case 不完整才产生 latch，带时钟的时序 always 块没有这个问题。
- if 链条中间断了：不只是完全不写 else，哪怕是 if-else if 链的最后没有 else 兜底，同样会产生 latch。
- case 只列举了部分条件：枚举型信号只写了几种取值、没写 default，是新手最常见的 latch 来源。
- 看不到问题就不检查：latch 的危害（时序违例、毛刺）往往在后期或上板时才暴露，所以要养成写完组合逻辑就去 RTL 视图确认没有 RTL_LATCH 的习惯。
小结 & 下一步
本章认识了 D 锁存器的电平触发原理，更重要的是掌握了"意外 latch"的成因与对策：组合逻辑中 if 补 else、case 补 default。建议动手做两件事：一是写一个带时钟的 always 语句（时序逻辑电路），综合后观察电路结构，体会它与组合逻辑的区别；二是翻出自己以前写的代码，检查有没有不完整的 if/case。
