第三章 ZYNQ简介

上一章我们从宏观上认识了ZYNQ 是"PS + PL"的全可编程片上系统。本章进一步深入：PL 到底是什么结构？PS 里面又装了什么？两者如何互联？搞清楚这些问题，后面的开发实践才有根基。

本章在讲什么

本章分为三部分：

  1. ZYNQ PL 简介——PL 等价于Xilinx 7 系列FPGA，详解其六大组成结构；
  2. ZYNQ PS 简介——APU 处理器单元、外部接口、存储器接口、片上存储器和AXI 接口；
  3. ZYNQ 的优势——从应用领域和设计角度总结ZYNQ 为什么值得学。

核心概念拆解

1. PL：Xilinx 7 系列FPGA 的六大结构

PL 部分等价于一片7 系列FPGA，基本结构由六部分组成：

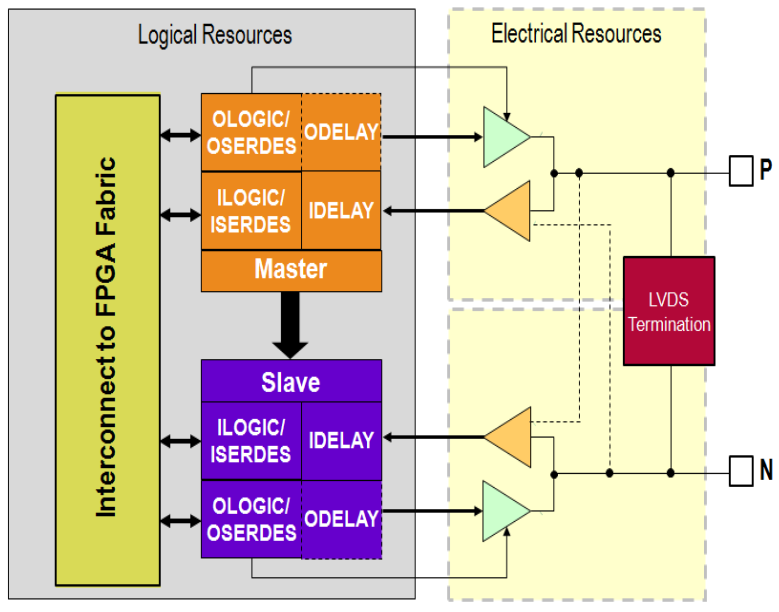

图3.1.1 FPGA 基本结构

1）可编程输入/输出单元（I/O 单元）

芯片与外界电路的接口，可编程适配不同电气标准与I/O 物理特性，能调整匹配阻抗、上下拉电阻、驱动电流等。常见电气标准有LVTTL、LVCMOS、SSTL、HSTL、LVDS、LVPECL、PCI 等。

ZYNQ 上的通用输入/输出功能（IOB）合称SelectIO 资源，通常以50 个IOB 为一组。每个IOB 有一个与外部设备连接的焊盘，还包含IOSERDES（串并转换）和IODELAY（延迟）资源：

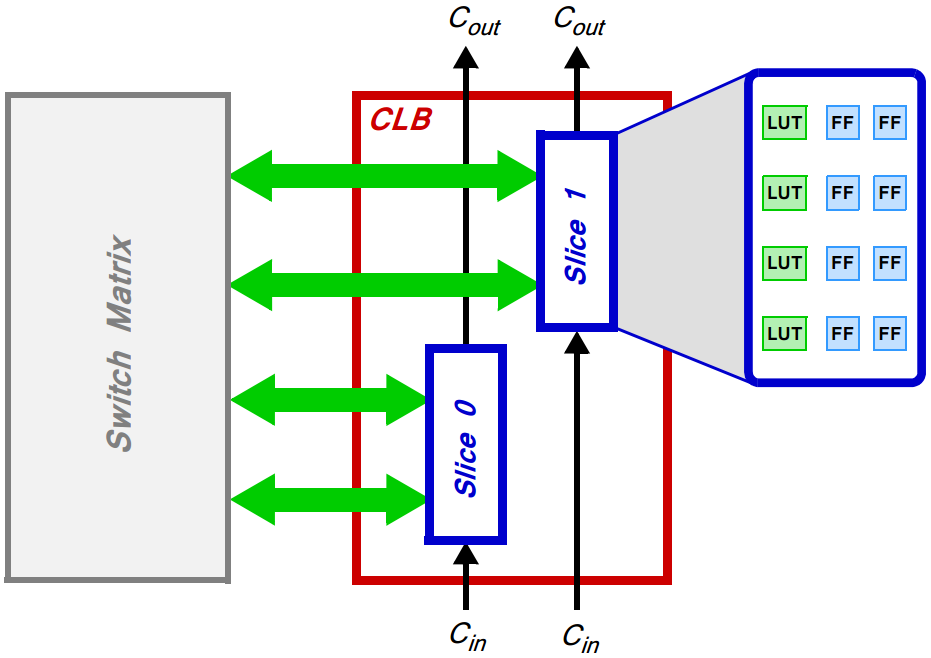

图3.1.2 PL 中的IOB

2）基本可编程逻辑单元

这是可编程逻辑的主体。FPGA 一般基于SRAM 工艺，基本逻辑单元几乎都由查找表（LUT）和寄存器组成。Xilinx 7 系列FPGA 内部查找表为4 输入；寄存器可灵活配置为带同步/异步复位或置位、时钟使能的触发器，也可配置成锁存器——寄存器是FPGA 实现同步时序逻辑的核心组件。

Xilinx 7 系列FPGA 的可编程逻辑单元叫CLB（Configurable Logic Block，可配置逻辑块）：

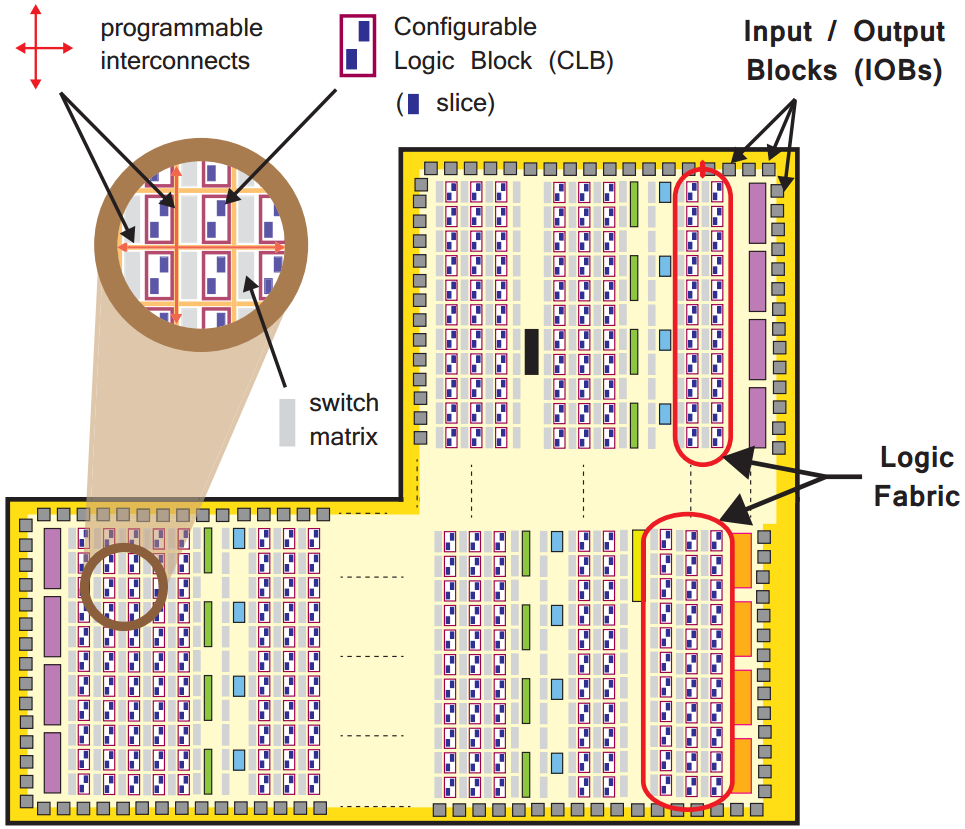

图3.1.3 CLB 示意图

每个CLB 包含两个Slice（逻辑片），每个Slice 由4 个查找表、8 个触发器和其他逻辑组成。CLB 在PL 中排列成二维阵列，紧邻开关矩阵，通过可编程互联连接：

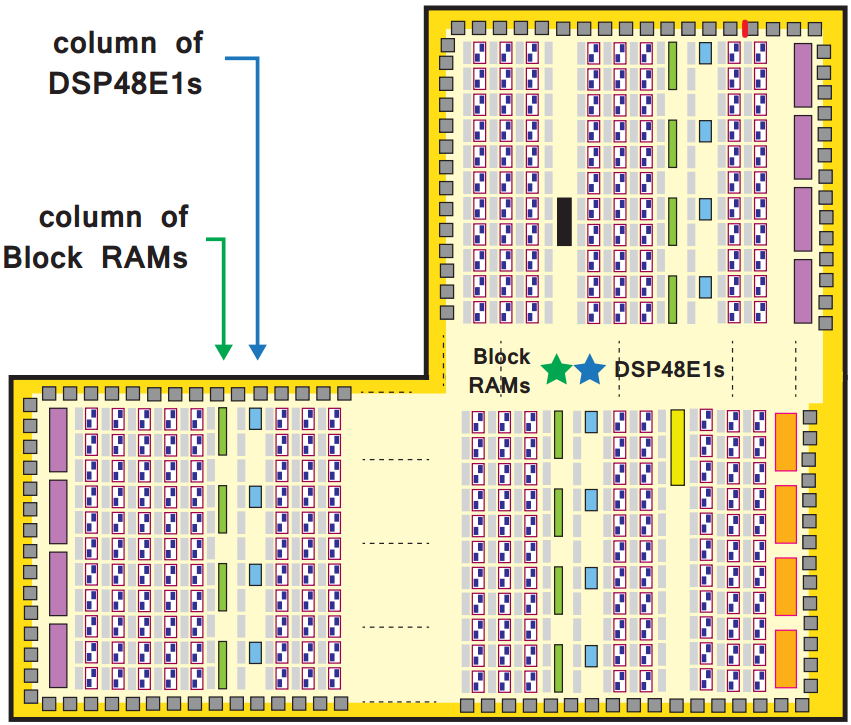

图3.1.4 PL 中的CLB

3）嵌入式块RAM（Block RAM）

Zynq-7000 里的块RAM 与7 系列FPGA 的BRAM 等同，可实现RAM、ROM 和FIFO 缓冲器：

  • 每个块RAM 最多存储36KB，可配置为一个36KB RAM 或两个独立18KB RAM；
  • 默认字宽18 位（2048 个存储单元），可"重塑"为4096x9、8192x4、1024x36、512x72 等形态；
  • 多个块RAM 可组合成更大容量。

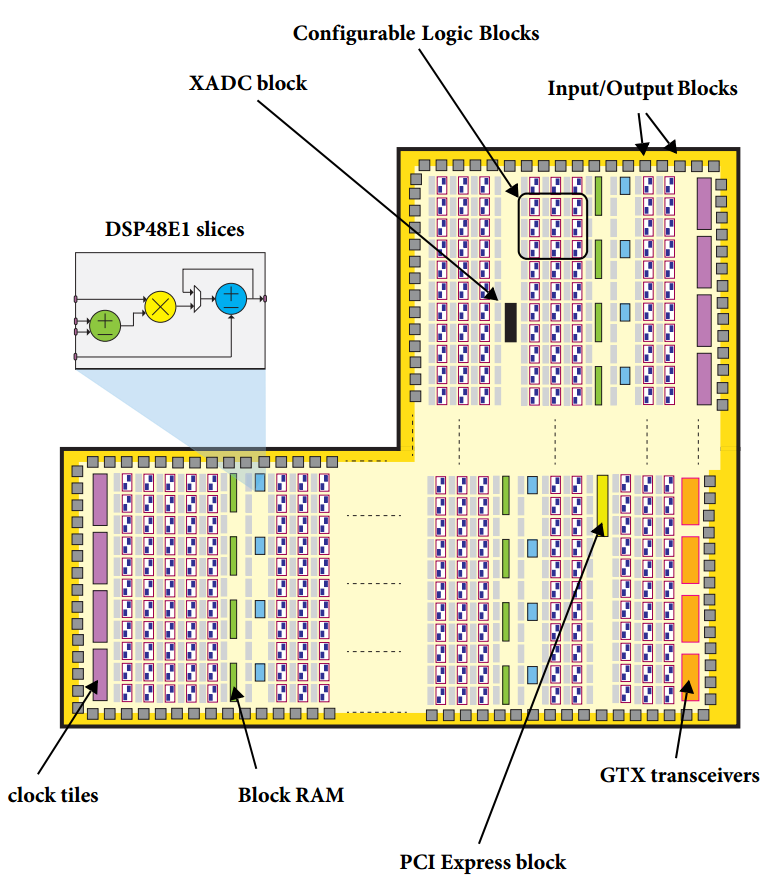

图3.1.5 PL 中的Block RAM

补充：除了块RAM，还可以把LUT 灵活配置成RAM、ROM、FIFO，这叫分布式RAM。块RAM 的数量和配置方式是器件选型的重要标准。

4）丰富的布线资源

布线资源连通FPGA 内部所有单元，按工艺、长度、宽度和分布位置分四类：

类别 用途
全局布线资源 全局时钟和全局复位/置位布线
长线资源 Bank 间高速信号和第二全局时钟
短线资源 基本逻辑单元之间的逻辑互连
分布式布线资源 专有时钟、复位等控制信号线

设计者无需主动选择布线资源，布局布线器会根据网表拓扑和约束自动选择，但布线资源的特性和使用效率会直接影响时序性能和面积开销。

5）底层内嵌功能单元

通用程度较高的嵌入式功能模块，如PLL、DLL、DSP、CPU 等。Xilinx 7 系列的时钟资源是CMT（Clock Management Tile），每个CMT 由一个MMCM（混合模式时钟管理）和一个PLL（锁相环）组成，可完成高精度、低抖动的倍频、分频、占空比调整、相移。注意：xc7z020 内部有4 个CMT，xc7z010 只有2 个CMT。

6）内嵌专用硬核

与底层嵌入单元不同，专用硬核通用性较弱，不是所有器件都有。例如：

  • XADC：数模混合模块，含两个ADC、模拟多路复用器和片上温度/电压传感器，可监测芯片温度和供电电压，也可测外部模拟电压；
  • 高速串行收发器（GTX、GTP，仅高端ZYNQ 有）：支持PCI Express、Serial RapidIO、SCSI、SATA 等标准接口。

PL 架构整体示意：

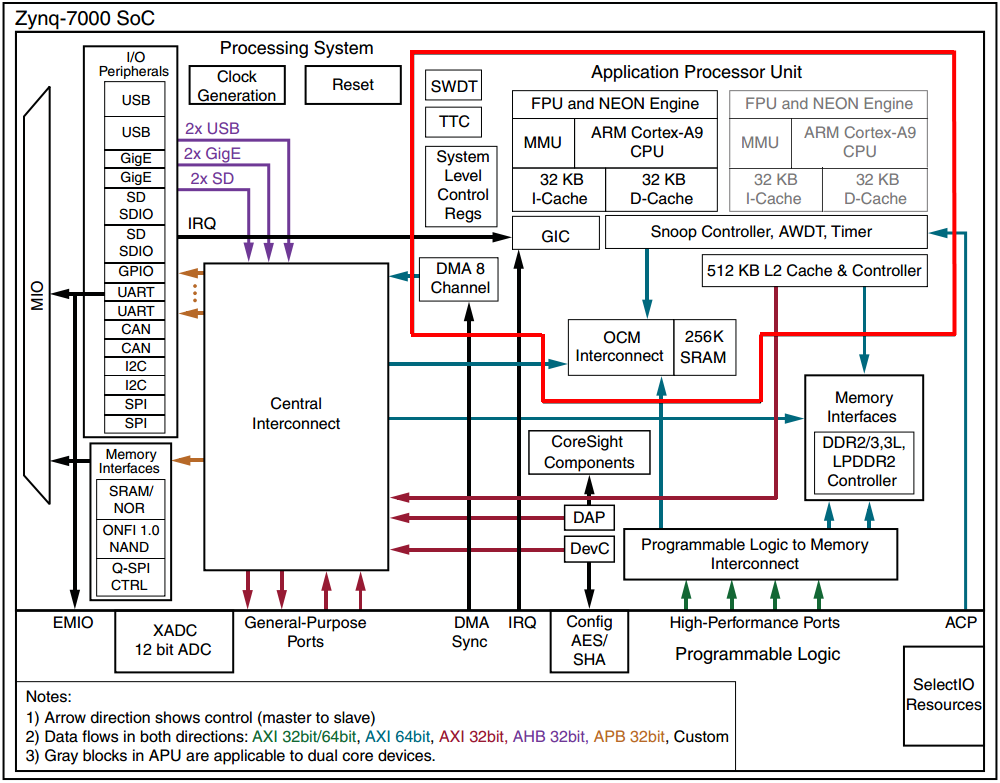

图3.1.6 ZYNQ PL 架构示意图

2. PS：以处理器为核心的系统

关键认知转变：ZYNQ 实际上是一个以处理器为核心的系统，PL 可以看作它的一个外设。通过AXI 接口调用IP 核即可实现PL 与PS 互联。

PS 的几个重要特点：

  • 包含完整的ARM 处理器系统，集成内存控制器和大量外设，Cortex-A9 可完全独立于PL 运行；
  • PS 和PL 的供电电路独立，不用时可分别关断以降功耗；
  • ZYNQ 集成的是"硬核"处理器（专用优化硬件电路，性能高），区别于FPGA 逻辑搭建的"软核"处理器（如MicroBlaze、Nios II，胜在数量和灵活）。两者不冲突：完全可以在PL 里搭一个MicroBlaze 软核与ARM 硬核协同工作。

1）APU（应用处理器单元）

图3.2.1 PS 系统示意图

图3.2.2 APU 简化示意图

APU 主要由两个ARM Cortex-A9 处理器组成，每个处理器包含：

  • NEON 引擎和浮点单元（FPU）；
  • 内存管理单元（MMU）；
  • 一级cache（指令和数据两部分）。

两个处理器共用二级cache 和片上存储器（OCM），由监听控制单元（SCU）在ARM 内核与二级cache、OCM 之间桥接。SCU 还负责与PL 的接口交互，实现ARM 处理器与PL 的协同。

2）外部接口（MIO/EMIO）

PS 与外部设备之间的通信主要通过MIO（复用输入/输出）实现，提供54 个可灵活配置的引脚——外部设备与引脚的映射可以按需定义。引脚不够时用EMIO（扩展MIO），它不是直接通路，而是借用PL 的I/O 资源实现。

PS 中可用I/O 包括标准通信接口和GPIO（可做按钮、开关、LED 等）：

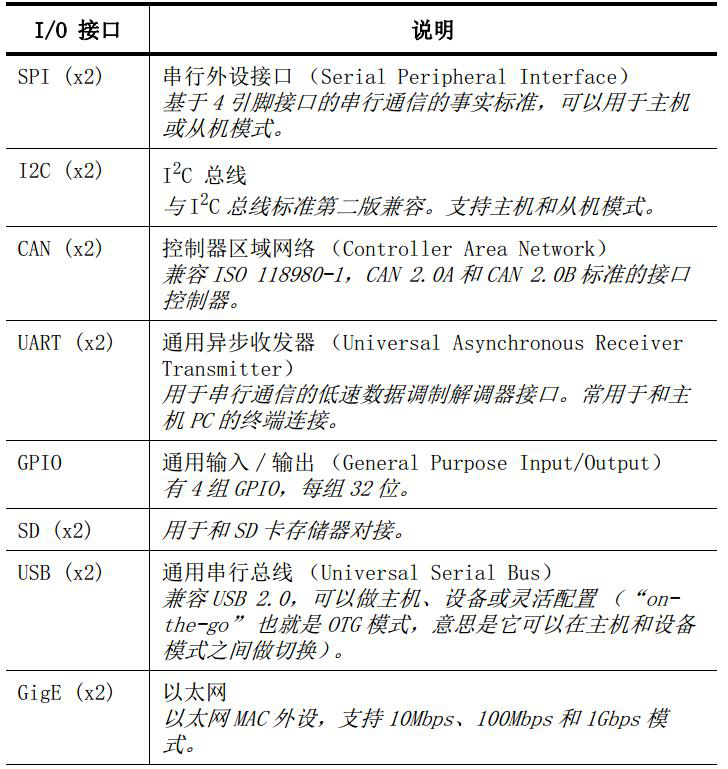

图3.2.3 PS 的I/O 接口及相关说明

3）存储器接口

  • 动态存储器控制器：支持DDR3、DDR3L、DDR2、LPDDR2；
  • 静态存储器接口：NAND 闪存、Quad-SPI 闪存、并行数据总线和并行NOR 闪存。

4）片上存储器（OCM）

包括256KB RAM 和128KB ROM（BootROM 就在ROM 区域内），支持两个64 位AXI 从机接口。

BootROM 是一块非易失性只读存储器，存储芯片出厂时固化的引导程序（用户无法修改），是系统上电后执行的第一段代码，负责启动流程初始化和引导FSBL（First Stage Boot Loader）加载。

5）AXI 接口——PS 与PL 的桥梁

如果Cortex-A9 与FPGA 之间的数据交互成为瓶颈，处理器与FPGA 结合的性能优势就发挥不出来。因此片内互联通路是ZYNQ 设计的重中之重。

AXI（Advanced eXtensible Interface，高级可扩展接口）是ARM 公司AMBA 协议的一部分，特点包括：地址/控制和数据通道分离、支持不对齐传输、支持突发传输（只需指定起始地址）、读写数据通道分离、支持乱序完成、易于时序收敛。

AXI4 协议的三种接口：

接口 特点 典型用途
AXI4 高性能，内存映射，支持突发传输 处理器访问存储器
AXI4-Lite 简化版，单次传输 访问低速外设寄存器
AXI4-Stream 非内存映射，无地址，连续传输 视频、高速AD、PCIe、DMA 等高速数据流

内存映射（memory mapped）：主设备发起的事务中会指定一个对应系统内存空间的地址。AXI4 的突发传输中指定的是起始地址，后续地址由从设备计算。

PS 与PL 之间的9 个AXI 接口：

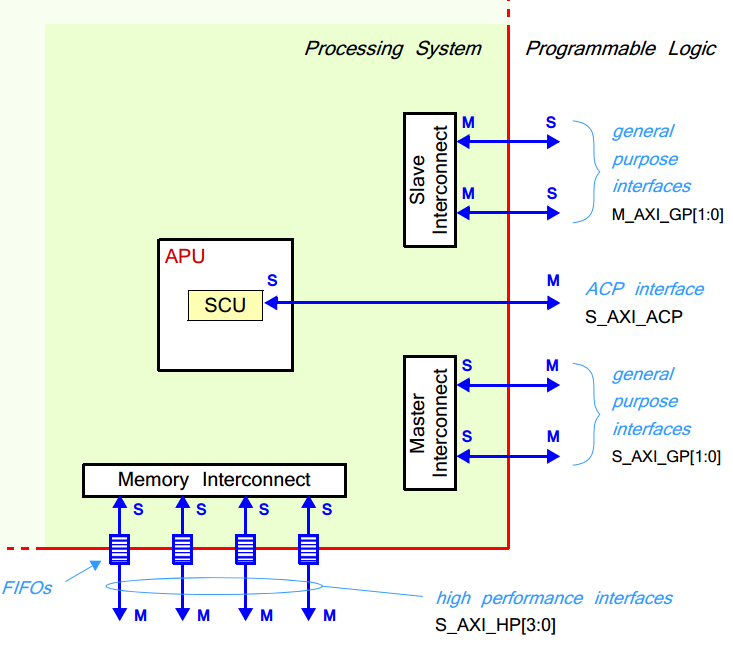

图3.2.4 PS 与PL 的AXI 互联

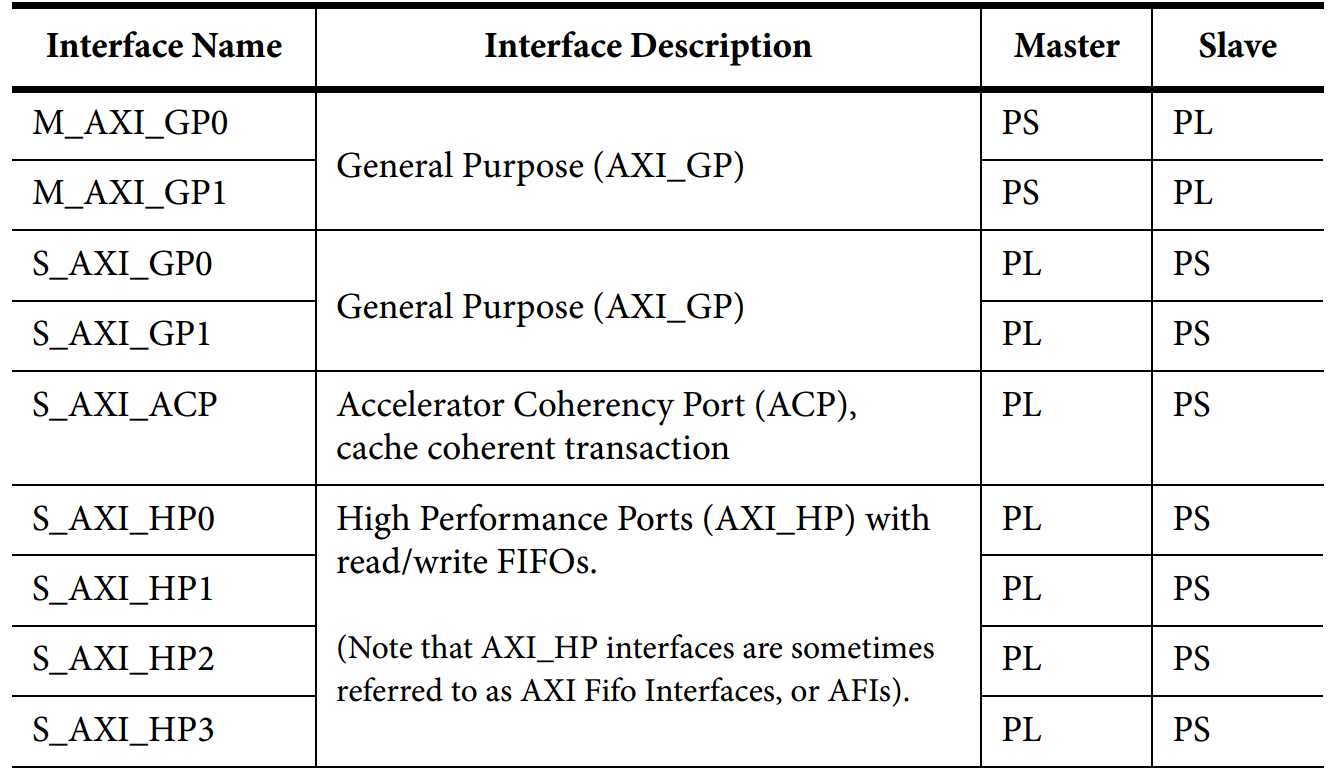

图3.2.5 PS 与PL 的AXI 接口

命名规则以PS 扮演的角色为依据：PS 为主设备时接口名以"M"开头，PS 为从设备时以"S"开头。9 个接口分三类：

  1. 通用AXI：32 位数据总线，适用于中低速通信，透传不带缓冲；共4 个（2 个PS 为主机、2 个PL 为主机）；
  2. 加速器一致性接口（ACP）：PL 与APU 内SCU 之间的单个异步连接，64 位，实现APU 缓存与PL 组件的一致性，PL 为主机；
  3. 高性能接口（HP）：4 个，带FIFO 缓冲以适应"突发式"读写，支持PL 与PS 存储器单元间高速通信，32 位或64 位，皆以PL 为主机。

3. ZYNQ 的应用领域与优势

五大代表性应用领域：

  1. 汽车：ADAS 高级驾驶辅助系统（偏离车道警告、道路标识识别、泊车辅助、抬头显示等）。ZYNQ 降低元件数量的特性，在成本、功耗、空间敏感的市场中是明显优势；

图3.3.1 汽车系统（左：抬头显示；右：道路标识识别）

  1. 通信：地面和卫星收发信机、移动通信骨干网、雷达、声纳、GPS 等。ZYNQ 是理想的"柔性无线电"平台，可动态改变操作；
  2. 机器人、控制和仪器：工业控制、风力发电、高能物理实验等。借助PL 快速实时地同步处理多传感器输入、驱动多动作器输出；PS+PL 高带宽连接形成紧密反馈回路，电机控制场景有天然优势；
  3. 图像处理：嵌入式视频应用既需要大量像素的确定性处理（PL），也需要软件算法（PS），正好各得其所；
  4. 医疗：CT、超声、MRI 影像设备的图像处理，机器人辅助手术、内窥镜、病人监视设备等。

ZYNQ 的优势总结：

  • 功耗更低：分立元件系统的外部连接比ZYNQ 内部PS-PL 连接消耗更多功率；28nm 工艺、紧密存储器集成进一步降低功耗；
  • 物理尺寸更小：单芯片替代"ARM 芯片+FPGA 芯片"双芯片方案；
  • 开发效率高：集成化设计与软件开发工具套件，支持设计重用和基于C 的算法高级综合；
  • 接口标准化：设计流支持PL/PS 间的标准AXI 接口，不必自己设计接口，且有丰富的第三方AXI 兼容IP 可用；
  • 通信更安全：处理器与FPGA 的外部连接通信开销消失，内部连接带宽更高、延迟更低、更安全。

初学者容易踩的坑

  1. 搞反PL 和PS 的主从关系：在ZYNQ 中，PS（ARM 处理器系统）才是核心，PL 更像一个可编程外设，通过AXI 接口挂到PS 上。
  2. 混淆"软核"与"硬核"处理器：软核（MicroBlaze）用FPGA 逻辑搭建，灵活但性能低；硬核（Cortex-A9）是专用硅电路，性能高。两者可以共存协作。
  3. 以为EMIO 是PS 的直连引脚：EMIO 没有自己的物理引脚，是借用PL 的I/O 资源实现的扩展。
  4. 分不清三种AXI 接口的适用场景：访问低速寄存器用AXI4-Lite，访问存储器用AXI4，高速数据流（视频、AD）用AXI4-Stream，选错会带来不必要的复杂性。
  5. 记错AXI 接口命名方向：M 开头表示PS 是主机，S 开头表示PS 是从机，方向搞反会导致例化IP 时主从接错。
  6. 忽略不同型号CMT 数量差异：xc7z010 只有2 个CMT，xc7z020 有4 个，涉及时钟资源规划时要注意。

小结 & 下一步

本章详解了ZYNQ 的两大组成部分：PL 端是7 系列FPGA 结构（可编程IO、CLB、块RAM、布线资源、CMT 时钟单元、XADC 等硬核）；PS 端是以APU 为核心的完整处理器系统（双核Cortex-A9、MIO/EMIO、DDR 控制器、OCM），两者通过9 个AXI 接口实现高带宽低延迟互联。ZYNQ 在汽车、通信、工业控制、图像处理、医疗等领域都有广泛应用，其单芯片集成带来了低功耗、小尺寸、高开发效率和标准化接口等优势。
