第一章 初识ZYNQ
从本章开始，我们正式进入ZYNQ 系列的学习。在动手之前，很多人心里都会有一个疑问："ZYNQ 到底是什么？它和FPGA、单片机有什么区别？"本章就来回答这个问题，内容分为两部分：一是初识ZYNQ，二是ZYNQ 芯片的命名规则。
本章在讲什么
这一章是全书的开篇，核心任务只有一个：建立对ZYNQ 的整体认知。具体来说，你需要弄清楚三件事：
- ZYNQ 的定位：它是一类"可编程片上系统"芯片，而不是单纯的FPGA；
- ZYNQ 的组成：它由处理系统（PS）和可编程逻辑（PL）两大部分构成；
- 芯片命名规则：拿到一块XC7Z020-2CLG400I 这样的芯片，能逐段读懂它每个字段代表的含义。
核心概念拆解
1. 从板上系统到片上系统（SoC）
要理解ZYNQ，先要理解"SoC"这个概念。一个能实现特定功能的电路系统，通常由处理器、接口、存储器、模数转换器等多个功能模块构成。

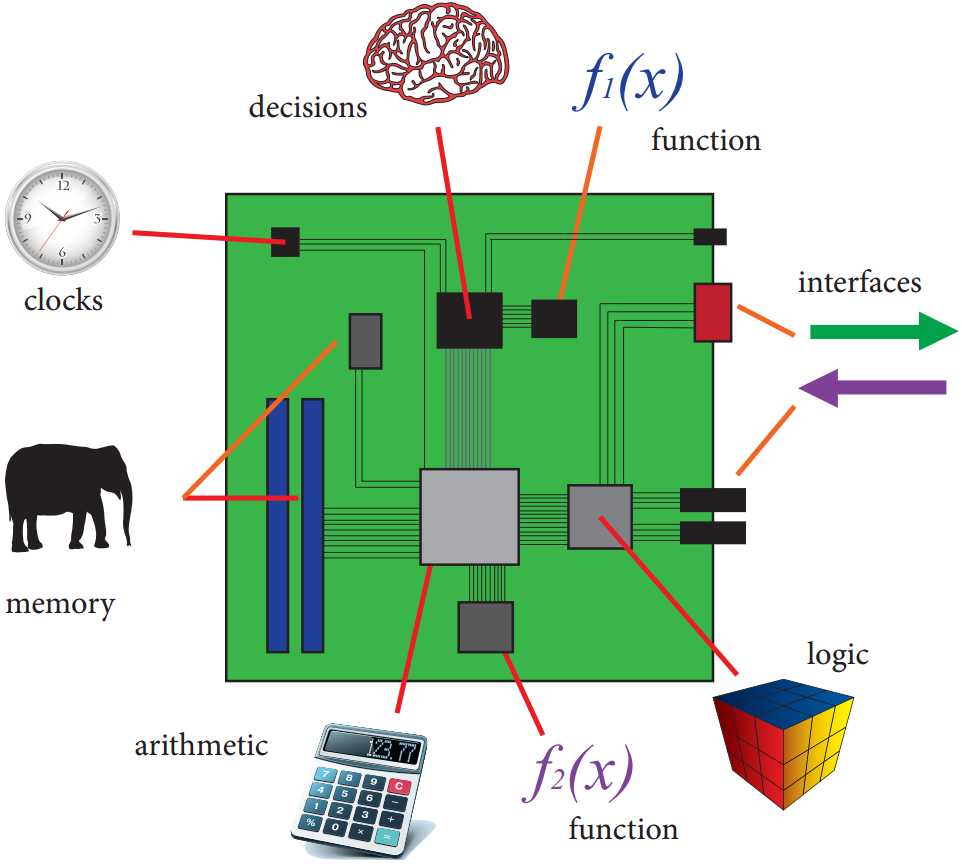

- 板上系统（System-on-a-Board）：把这些功能模块分别用独立的芯片实现，再在印刷电路板（PCB）上用金属走线连接起来，构成一个完整系统。

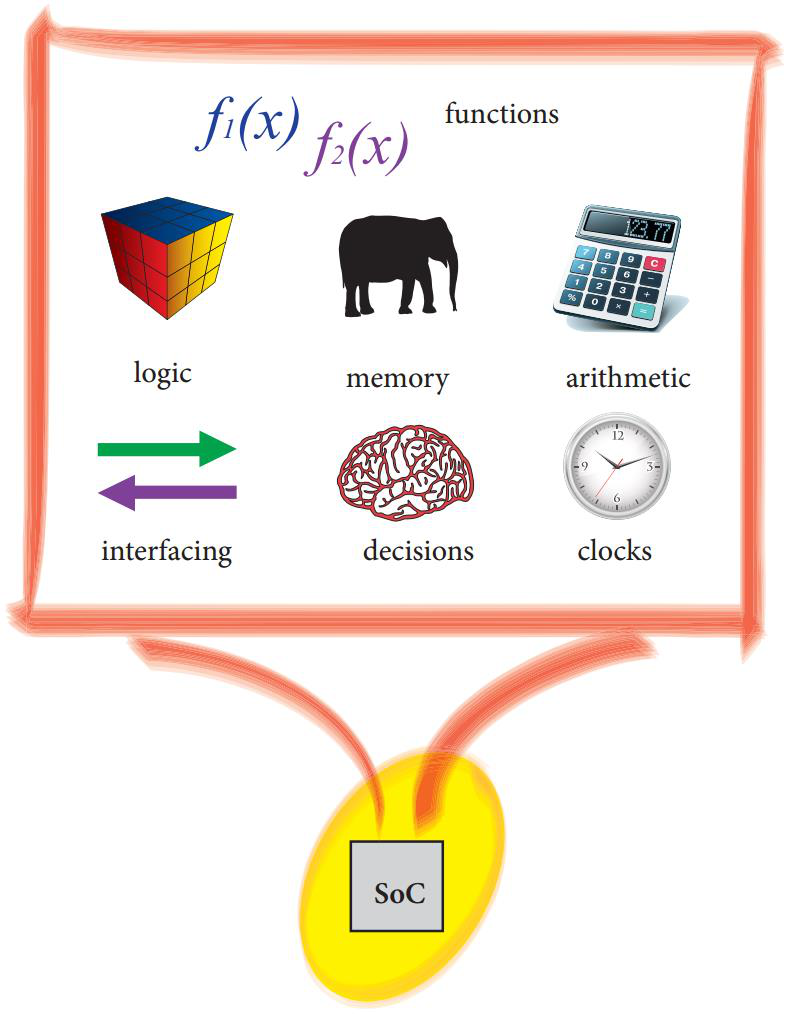

- 片上系统（System-on-Chip，SoC）：把存储、处理、逻辑、接口等所有功能模块集成到单个硅芯片上实现。
与板上系统相比，SoC 的优势非常明显：成本更低、系统单元之间的数据传输更快更安全、整体速度更高、功耗更低、物理尺寸更小、可靠性更好。
2. ASIC SoC 的局限与SOPC 的灵活性
过去，SoC 这个词专指专用集成电路（ASIC）实现的SoC，比如手机里由多个处理器核、存储器、图形处理器组成的芯片。但ASIC SoC 有两个致命缺点：
- 开发周期长、成本巨大：工程设计不可重复，投入一次就是一次；
- 缺乏灵活性：流片之后电路就固定了，无法修改。
对于小批量、中批量产品，或者对灵活性和升级能力要求高的场景，ASIC SoC 并不是好的选择。于是就有了可编程片上系统（SOPC）——用FPGA 这种可随时重新配置的芯片来实现整个SoC，可以随心所欲地改功能、做升级。
3. ZYNQ：全可编程片上系统（APSoC）
ZYNQ 比SOPC 走得更远。Xilinx 把ZYNQ 打造成"全可编程片上系统（APSoC，All-Programmable SoC）"，将处理器的软件可编程性与FPGA 的硬件可编程性整合在同一颗芯片里。

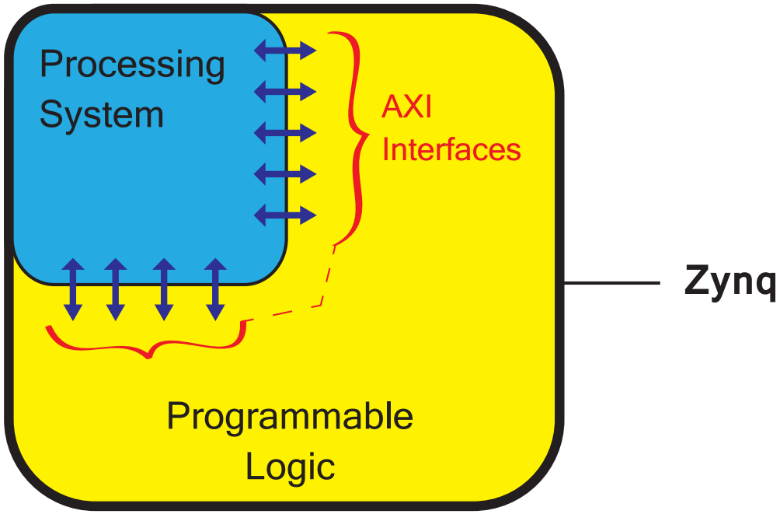

从架构上看，ZYNQ 由两部分组成：
| 部分 | 全称 | 本质 |
|---|---|---|
| PS | Processing System（处理系统） | 双核ARM Cortex-A9 处理器 |
| PL | Programmable Logic（可编程逻辑） | 等价于一片FPGA |
几点关键认识：
- ARM Cortex-A9 是应用级处理器，性能足以运行Linux 这样的操作系统；
- PL 部分基于Xilinx 28nm 工艺的7 系列FPGA，所以系列名叫"Zynq-7000"，与7 系列FPGA 保持一致；
- PL 与PS 之间通过工业标准的AXI 接口连接，实现高带宽、低延迟的通信，没有两个分立芯片之间的接口开销；
- 整合到单芯片带来的好处：物理尺寸减小、整体成本降低。
简单记忆：ZYNQ = ARM（PS）+ FPGA（PL），而且两者之间"贴得很近"，是同一颗芯片内部的紧密集成，而不是两颗芯片的板级组合。

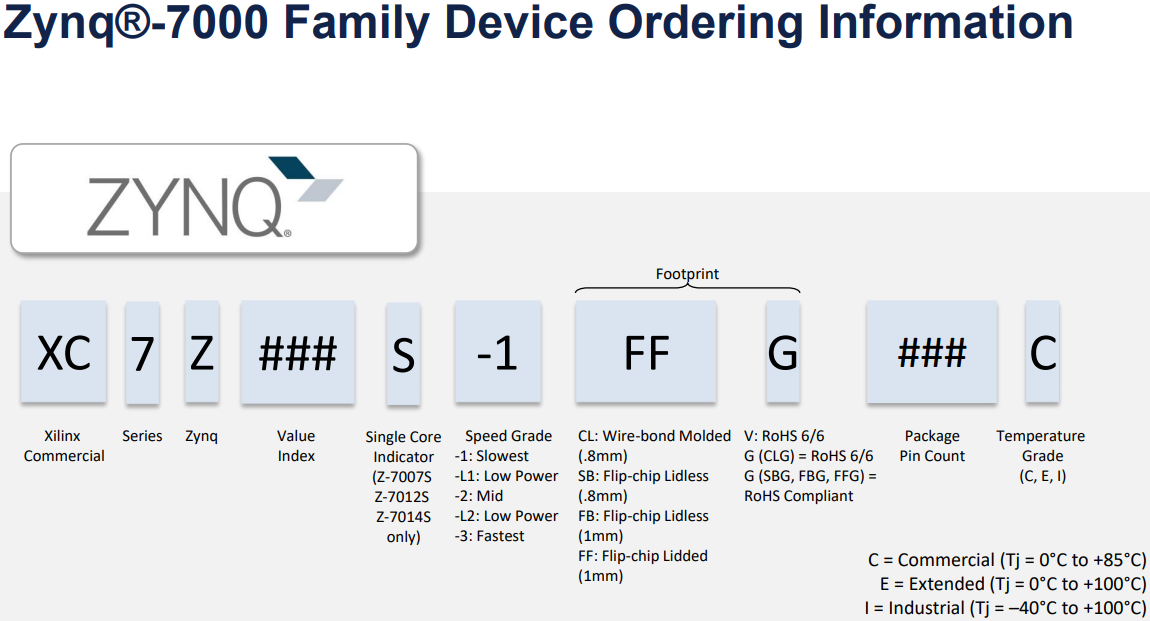

4. ZYNQ 芯片命名规则
我们开发板上用到两种芯片：XC7Z010-1CLG400C 和XC7Z020-2CLG400I。以 XC7Z020-2CLG400I 为例，逐段拆解：
| 字段 | 含义 |
|---|---|
| XC | Xilinx 公司 |
| 7 | 7 系列 |
| Z | Zynq 型号 |
| 020 | 价值索引（Value Index），数字越大内部资源越丰富 |
| -2 | 速度等级（Speed Grade） |
| CLG400 | CLG 是封装工艺信息，400 是引脚个数 |
| I | 温度等级 |
温度等级有三种标准：
- C：商业级，0°C ~ +85°C；
- E：扩展级，0°C ~ +100°C；
- I：工业级，-40°C ~ +125°C。
所以XC7Z020-2CLG400I 的完整含义是：Xilinx 公司Zynq-7000 系列、020（即7020）型号、速度等级2、CLG 封装、400 引脚、工业级温度等级。
初学者容易踩的坑
- 把ZYNQ 当成"FPGA + 单片机"两块芯片：ZYNQ 是单颗芯片内部的PS 和PL，通过AXI 接口紧密集成，通信效率远高于板级两芯片方案。
- 以为ZYNQ 的PL 是任意一代FPGA：ZYNQ 的可编程逻辑基于Xilinx 7 系列FPGA 架构，这也是"7000"这个名字的由来。
- 忽略速度等级和温度等级：同一型号芯片可能有不同速度等级和温度等级，选型或购买备件时要看清后缀，不能只看"7Z020"。
- 认为"价值索引"越大越好：020 比010 资源多，但价格和功耗也更高，应根据实际需求选型。
小结 & 下一步
本章我们认识了ZYNQ：它是Xilinx 推出的全可编程片上系统（APSoC），由双核ARM Cortex-A9 构成的处理系统（PS）和基于7 系列FPGA 的可编程逻辑（PL）组成，两者通过AXI 接口在单芯片内紧密集成。我们还学会了解读ZYNQ 芯片的命名规则。
下一章将介绍FPGA 的基础知识，帮助你理解ZYNQ 的PL 部分到底"可编程"在哪里，为后面的开发实践打好基础。
