一句话

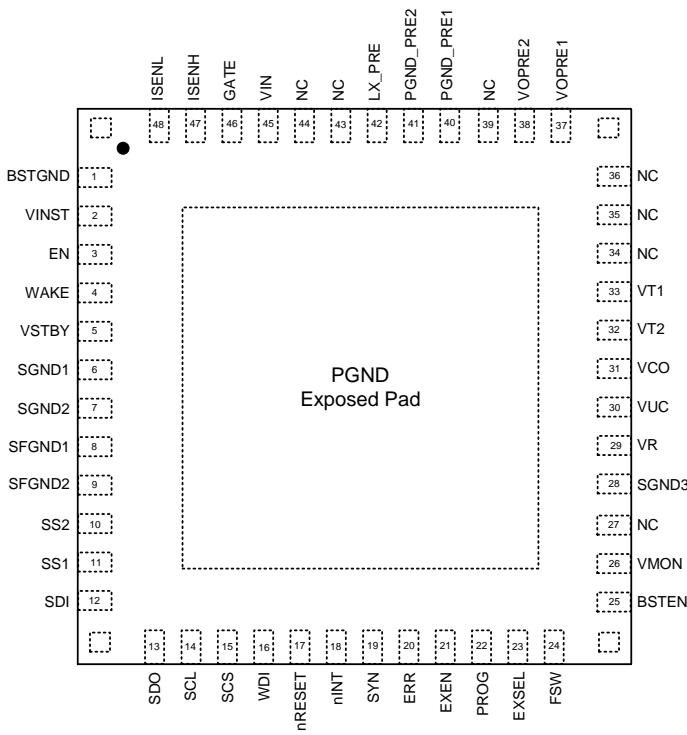

48 个脚别一个一个背，按「电源类 / 控制类 / 通信类 / 安全类」分四组，每组记几个代表，画原理图时再查表。
第一组：电源类（最多）
- VIN / VINST：电池输入。VINST 专门给待机 LDO 供电（经防反二极管接电池）
- LX_PRE：Buck 开关节点（外接电感）
- VOPRE1 / VOPRE2：前级输出
- VUC / VCO / VR / VT1 / VT2 / VSTBY：六路 LDO 输出（第 07、08 篇细讲）
- GATE / ISENH / ISENL / BSTGND：Boost 外挂 MOS 管驱动与限流采样（第 05 篇）
第二组：控制配置类（上电前定好的「硬件开关」）
- EN：边沿唤醒；WAKE：电平唤醒（第 09 篇）
- FSW：接地=400kHz，悬空=2.2MHz（第 06 篇）
- BSTEN：接地=不用 Boost，悬空=用（第 05 篇）
- EXSEL：接地=不用外部 Buck，悬空=用（第 07 篇）
- PROG：拉高进入 MCU 烧录调试模式（第 20 篇）
共同点
这几个配置脚只在 POR（上电复位）时被读取一次，进 INIT 态后再改无效——硬件设计阶段就要定死。
第三组：通信类
- SCS / SCL / SDI / SDO：SPI 四线（第 17 篇）
第四组：安全与监控类
- nRESET：复位输出；nINT：中断输出
- WDI：窗口看门狗喂狗脚；ERR：MCU「我还活着」心跳脚
- SS1 / SS2：安全状态信号，出严重故障时拉低（第 19 篇）
- VMON：外部电源电压监视输入（第 13 篇）
- SFGND1/2：安全地，接安全开关 NMOS 的源极
自测一下
FSW 脚在芯片运行中通过 SPI 能改它的效果吗？
答案：不能。FSW 是纯硬件脚，POR 时采样一次。运行中的微调只能靠 SPI 命令里专门的频率微调寄存器，而不是改这个脚。
