一句话
SA47301x 是矽力杰的车规电源管理芯片（PMIC）：电池的 3~40V 宽压进来，它输出一整套稳定的电源轨给 MCU、传感器、通信芯片，还自带看门狗和功能安全监控——一颗芯片顶过去一板子分立电源。
它长什么样、装在哪
- 封装：QFN7×7-48（7mm 见方、48 个引脚），可润湿侧边（方便 AOI 检查焊接）
- 车规认证：AEC-Q100 Grade 1（-40℃~+125℃ 环境温度）
- 功能安全：满足 ISO 26262 ASIL-D——这是汽车功能安全的最高等级
典型应用场景：电动助力转向（EPS）、电子驻车（EPB）、变速箱控制（TCU）、电池管理（BMS）、ADAS 域控、整车控制（VCU）等——凡是「挂安全命」的控制器都得用它这一类芯片。
一图看懂

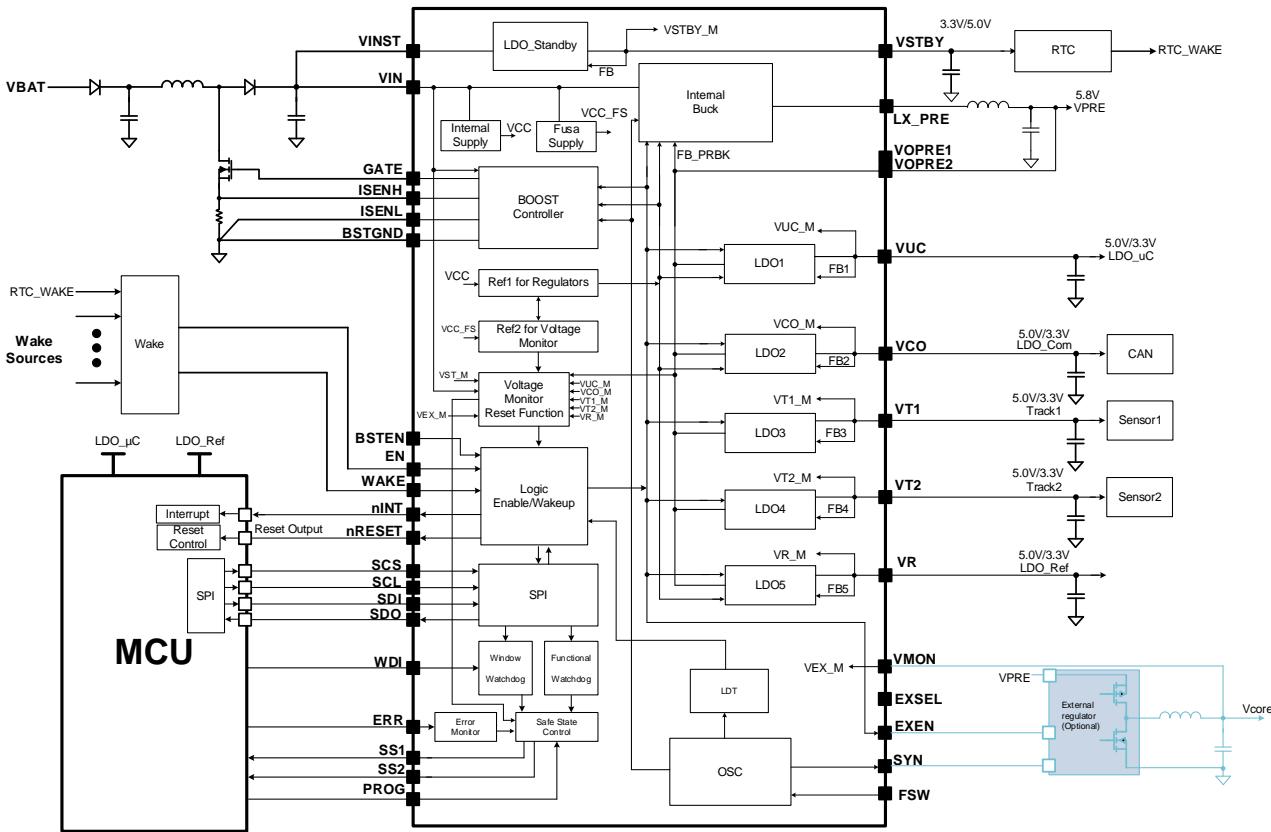

这张官方应用图值得盯 30 秒：左边电池电压进来，先过 Boost/Buck 前级，再分出 VUC（给 MCU）、VCO（给通信）、VT1/VT2（给传感器）等好几路；右下角 SPI、看门狗、SS1/SS2 安全信号与 MCU 相连。后面每一篇笔记，都在拆解这张图的一个局部。
型号后缀的秘密
SA47301x 里的「x」代表各路电源的预设电压组合（订货时就要选好）：
| 型号 | VSTBY | VUC | VR | VCO | VT1 | VT2 |
|---|---|---|---|---|---|---|
| SA47301QJQ | 5V | 5V | 5V | 5V | 5V | 5V |
| SA47301BQJQ | 3.3V | 3.3V | 3.3V | 5V | 3.3V | 3.3V |
| SA47301CQJQ | 3.3V | 3.3V | 3.3V | 5V | 5V | 5V |
选型注意
电压组合是出厂固化的，不能后期改。选型前先列好系统里每路电源的电压需求。
自测一下
- SA47301x 的输入电压范围是多少？
- ASIL-D 是什么意思？
答案：1. 3
40V（不用 Boost 时是 640V）。2. ISO 26262 汽车功能安全的最高完整性等级，意味着芯片内置了双通道安全路径、自检等机制，可用于对安全要求最严苛的系统。
