这一篇在干嘛?
在 HDL 代码中使用断言(Assertion)可以显著提升设计的「可观测性」,让错误自己浮出水面,而不是等你在几百万行的波形里大海捞针。这一篇对应官方 Tutorial 的第 14 章(PSL 断言)和第 15 章(SystemVerilog 断言与功能覆盖):我们先不加断言跑一遍仿真、体会排查有多痛苦;再加上断言重跑,看它如何把报错时间提前 80 倍;最后用功能覆盖(Functional Coverage)回答一个更难的问题——「我的测试到底测全了没有」。
PSL 断言:用设计意图自动抓错(对应原文第 14 章)
断言是什么,为什么值得用
断言(Assertion)是对「设计意图」的简单声明:它描述的是接口或设计的假设,例如「刷新请求发出后,最多 14 个周期内必须开始刷新」。QuestaSim 支持用 PSL(Property Specification Language,属性规范语言)编写断言,用于动态仿真验证。断言既可以嵌在 HDL 代码里,也可以放在独立的外部文件中——本例用的是外部文件,好处是不用改动设计代码本身。
实验设计:一个会自我检查的 DRAM 控制器
本节示例是一个 DRAM 行为模型加自检查测试平台(self-checking test bench)。DRAM 控制器位于系统处理器与 DRAM 之间,需要周期性刷新,支持读、写、刷新三种操作。刷新操作优先级最高,但不会抢占正在进行的操作。
示例工程位于(Verilog 与 VHDL 两个版本,本文练习用 Verilog 版):
- Verilog:
<install_dir>/examples/tutorials/psl/verilog/modeling/dram_controller - VHDL:
<install_dir>/examples/tutorials/psl/vhdl/modeling/dram_controller
FPGA 语境
用安路 TD 做设计的同学,通常在 TD 里综合布局,而行为级仿真放在 Questa 这类工具里做。把断言写成独立文件,意味着你不需要改动从 FPGA 工程导出的 RTL,就能给接口加上各种自动检查。
不加断言:错误要到 267400 ns 才暴露
先体会一下没有断言的世界。
- 新建一个工作目录,把上面示例目录中的所有文件复制进去(避免多人共用示例目录互相干扰)。
- 启动 QuestaSim:在 UNIX shell 输入
vsim,或双击 Windows 图标;如果弹出 Welcome 对话框,点 Close 关闭。 - 选择 File > Change Directory,切换到第 1 步创建的目录。
- 在命令提示符输入:
do run_nopsl.do这个 DO 文件会依次完成:创建工作库 → 编译设计文件与断言 → 优化设计 → 加载(elaborate)设计 → 运行仿真。可以打开该文件看看内容:优化步骤中的 vopt +acc tb -o dram_opt 命令让所有设计单元在调试时保持可见,并生成名为 dram_opt 的优化文件;加载阶段的 -nopsl 参数则指示编译器忽略 PSL 断言。
运行结果(Verilog 版)是在 267400 ns 报错,停在 dramcon_sim.v 模块的第 266 行(VHDL 版则是 246800 ns、dramcon_sim.vhd 实体第 135 行)。错误信息表明:从内存读出的值与期望值不匹配,控制器工作不正常:
Transcript
#
# ERROR at time 267400:
# Controller is not working
# data written = 01
# data read = 80
#
# ** Note: $stop : dramcon_sim.v(266)
# Time: 267400 ns Iteration: 1 Instance: /tb
# Break in Task readmem at dramcon_sim.v line 266
VSIM 34>]
Now: 267,400 ns Delta: 1 sim:/tb/#INITIAL#92此时你想找到根因,通常只能:检查波形、找出对该内存地址的所有写操作、核对每次写之后总线上的数据和内存实际内容;如果还没头绪,再去检查所有刷新周期,看是不是某次刷新破坏了这个地址。这些活可能全都要干一遍——取决于你的经验(或者运气),总之是个枯燥的体力活。
- 选择 Simulate > End Simulation 结束本次仿真。
加载断言:失败时间提前到 3100 ns
现在重新加载设计,并打开断言失败跟踪(assertion failure tracking),看看断言能帮我们省多少事。
- 在命令提示符输入:
vsim -msgmode both -assertdebug dram_opt-msgmode both:把消息同时输出到 Transcript 和 WLF 文件;-assertdebug:为调试失败的断言提供额外的调试环境(后面会用到 Assertion Debug 面板);dram_opt:就是上一次运行时优化生成的文件名。
- 修改 WildcardFilter 设置,执行:
set WildcardFilter "Variable Constant Generic Parameter SpecParam Memory Endpoint CellInternal ImmediateAssert"不改 WildcardFilter,断言信号看不见
这条命令把 Assertion、Cover、ScVariable 从默认的通配过滤列表中移除了。默认情况下这三类对象会被过滤器挡掉,不会被仿真器记录(log),你在波形窗口里根本看不到它们。想让断言、Cover 指令、SystemC 变量进入调试环境,这一步必不可少。
- 打开 Assertions 窗口查看所有 PSL 断言:输入
view assertions(也可以通过主菜单 View > Coverage > Assertions 开关该窗口;窗口太小时可自行调整大小):
| Name | Assertion Type | Language | Enable | Failure Count | Pass Count |
|---|---|---|---|---|---|
| /tb/assert_test_read_response | Concurrent | PSL | on | 0 | 0 |
| /tb/assert_test_write_response | Concurrent | PSL | on | 0 | 0 |
| /tb/assert_check_as_deasserts | Concurrent | PSL | on | 0 | 0 |
| /tb/cntrl/assert_check_refresh | Concurrent | PSL | on | 0 | 0 |
| /tb/cntrl/assert_refresh_rate | Concurrent | PSL | on | 0 | 0 |
| /tb/cntrl/assert_check_write | Concurrent | PSL | on | 0 | 0 |
| /tb/cntrl/assert_check_read | Concurrent | PSL | on | 0 | 0 |
每个断言都有失败计数(Failure Count)和通过计数(Pass Count),类型为 Concurrent(并发断言,随时钟持续检查)。

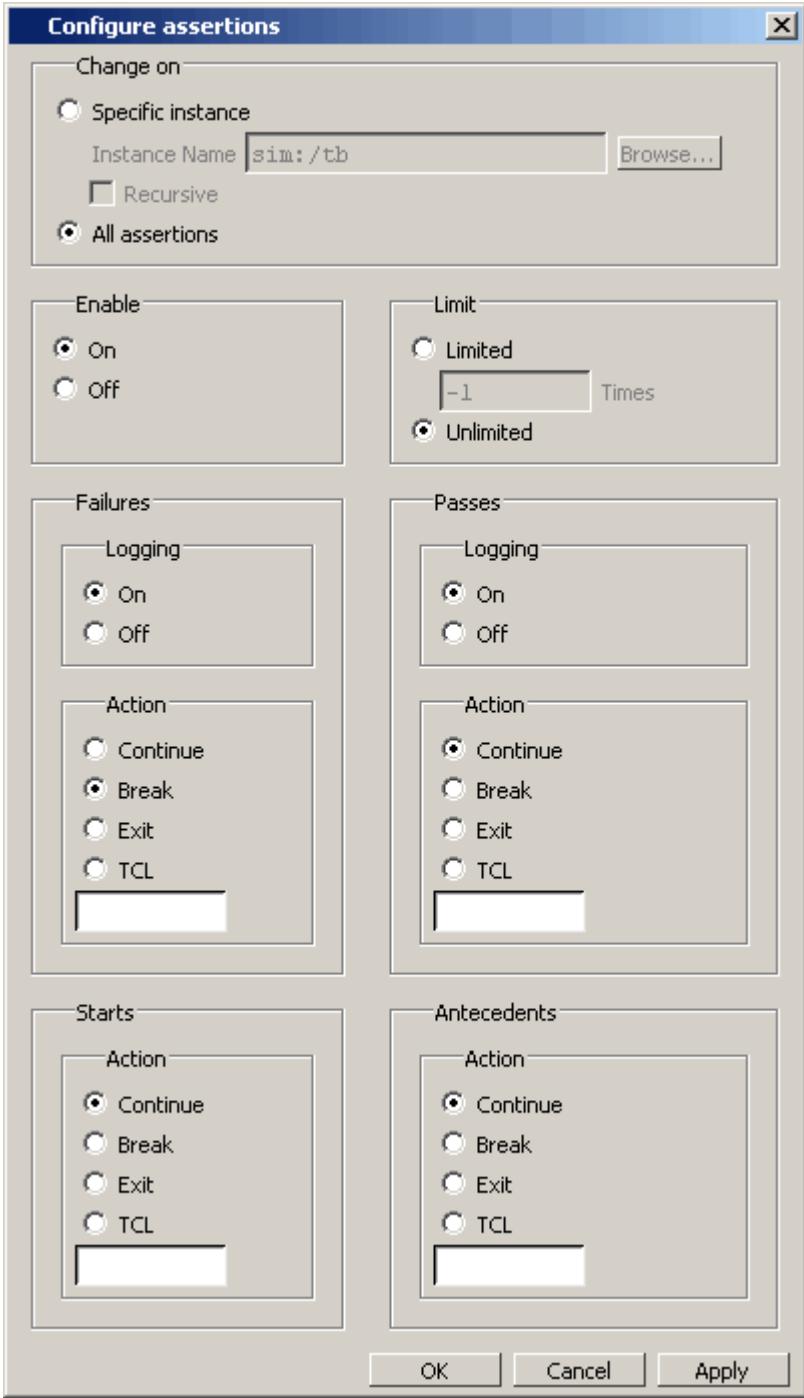

- 把所有断言设置为「失败即中断」: a. 点击 Assertions 窗口使其成为活动窗口; b. 选择主菜单 Assertions > Configure,打开 Configure Assertions 对话框; c. 在 Change on 区选择 All assertions; d. 在 Enable 区选择 On; e. 在 Action 区选择 Break——任何断言失败都会让仿真停下来; f. 在 Passes Logging 区选择 On; g. 点 OK 关闭对话框。

以上操作的命令行等价写法:
assertion action -cond fail -exec break -r *

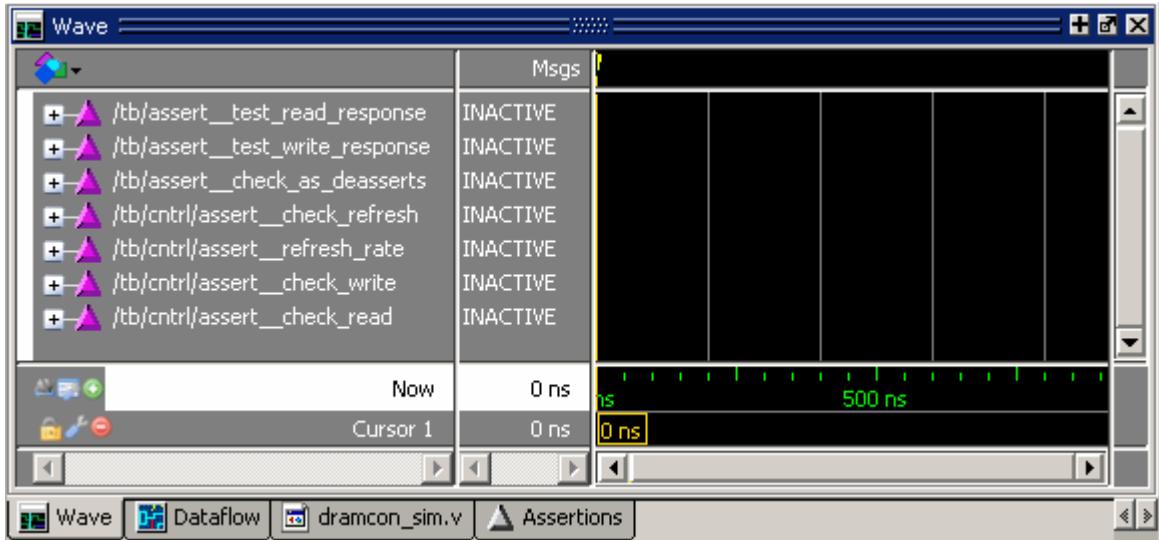

assertion pass -log on -r *- 把断言信号加入 Wave 窗口:在 Assertions 窗口全选所有断言 → 右键弹出菜单 → 选 Add Wave > Selected Objects。Wave 窗口中,断言信号以品红色三角形标注:

- 输入
run -all运行仿真。这一次,Assertions 窗口中assert_check_refresh被高亮,Failure Count 列显示 1:
| Name | Assertion Type | Language | Enable | Failure Count | Pass |
|---|---|---|---|---|---|
| /tb/assert_test_read_response | Concurrent | PSL | on | 0 | |
| /tb/assert_test_write_response | Concurrent | PSL | on | 0 | |
| /tb/assert_check_as_deasserts | Concurrent | PSL | on | 0 | |
| /tb/cntrl/assert_check_refresh | Concurrent | PSL | on | 1 | |
| /tb/cntrl/assert_refresh_rate | Concurrent | PSL | on | 0 | |
| /tb/cntrl/assert_check_write | Concurrent | PSL | on | 0 | |
| /tb/cntrl/assert_check_read | Concurrent | PSL | on | 0 |
Transcript 显示 dram_cntrl.psl 文件中的 assert_check_refresh 断言在 3100 ns 失败,仿真就停在这一刻。对比一下:不加断言时,测试平台要到 267400 ns 才报错——加断言后,报错所需的仿真时间缩短了 80 多倍(VHDL 版:3800 ns 报错,对比 246800 ns,缩短 60 多倍)。
# ** Note: Assertion passed
# Time: 2800 ns Started: 2100 ns Scope: /tb/assert_check_as_deasserts File: dram tb.psl Line: 21
# ** Error: Assertion failed
# Time: 3100 ns Started: 2700 ns Scope: /tb/cntrl/assert_check_refresh File: dram_cntrl.psl Line: 24 Expr: (cas_n~|ras_n)&we_n
# ** Note: Requesting simulation stop on assertion event
# Time: 3100 ns Scope: /tb/cntrl/assert_check_refresh File: dram_cntrl.psl Line: 24
# Simulation stop requested.
VSIM 13>- 点击
dram_cntrl.psl标签打开 Source 窗口:蓝色箭头指向仿真停止的位置——第 24 行的check_refresh断言。 - 点击 Wave 标签打开波形窗口:仿真中断点出现一个红色三角形,

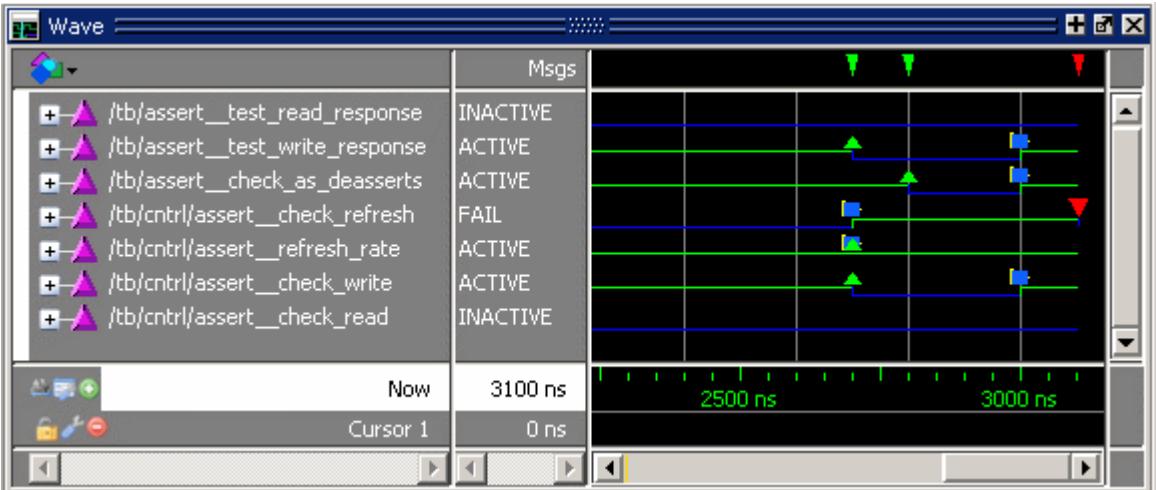

assert_check_refresh断言的值一栏显示 FAIL(绿色三角形表示断言通过;断言波形中蓝色段表示断言未激活,绿色段表示激活中)。

断言调试面板:直接给出「嫌疑信号」

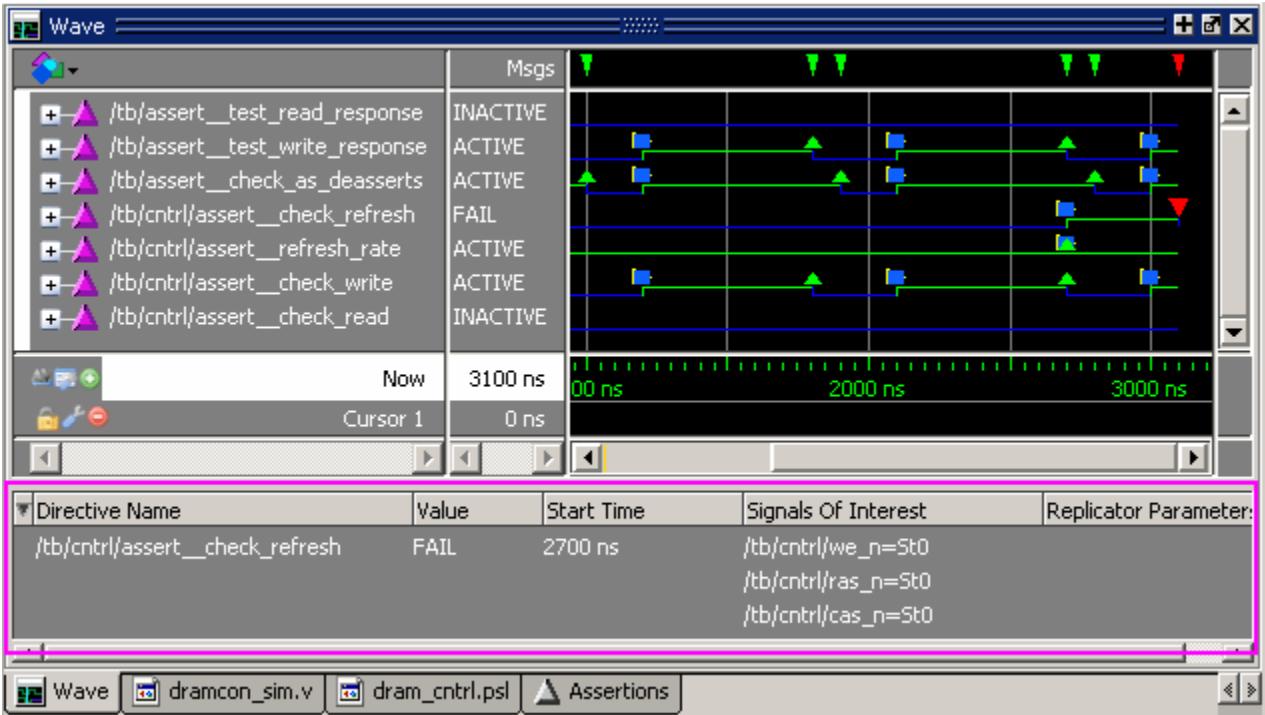

由于加载时用了 -assertdebug 参数,还可以在 Wave 窗口的 Assertion Debug 面板里查看失败断言的细节:选择 Wave > Assertion Debug。
Verilog 版显示 assert_check_refresh 失败,断言起始时间(Start Time)为 2700 ns,并且 Signals of Interest(相关信号)列直接列出了导致失败的信号:

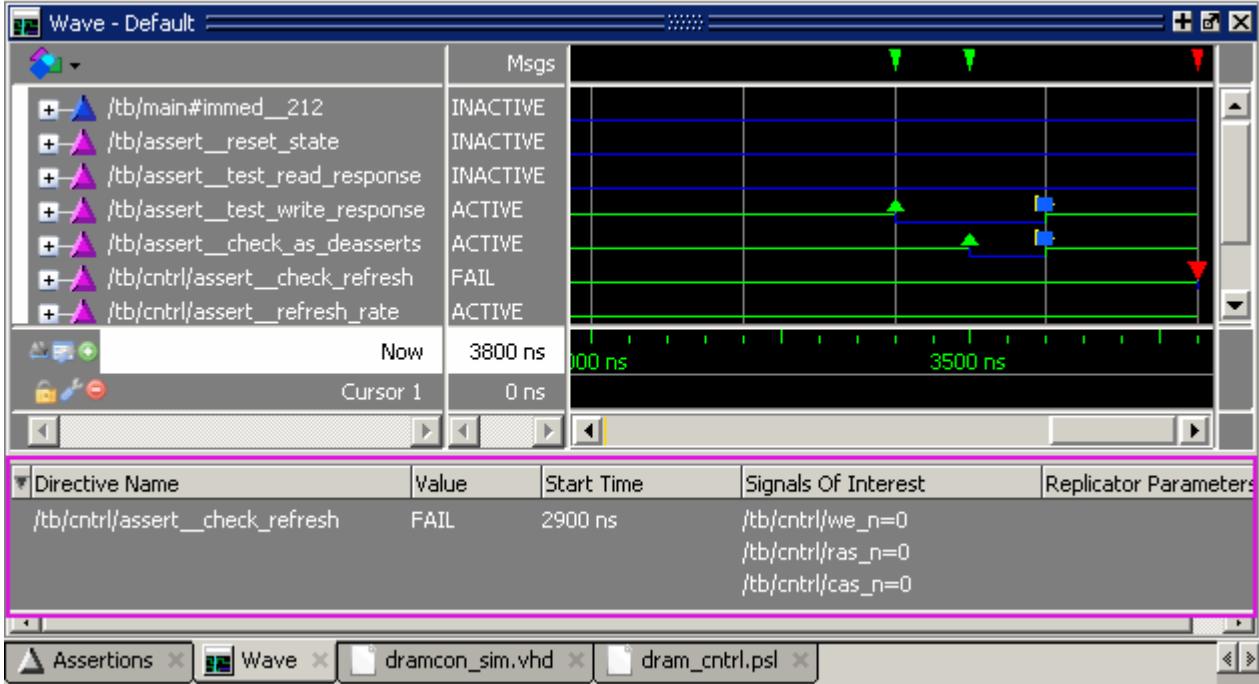

VHDL 版同样显示该断言失败,Start Time 为 2900 ns:

Signals of Interest 列显示的正是造成断言失败的信号——调试范围一下子从「整个设计」缩小到「这几个信号」。
读懂 PSL:把那条失败的断言逐字拆开
先看失败断言的源码(dram_cntrl.psl):
C:/Tutorial/examples/tutorials/psl/verilog/modeling/dram_controller/dram_cntrl.psl (/tb/cntrl) - Default
Ln#
sequence refresh_sequence =
{~cas_n & ras_n & we_n; [*1]; (~cas_n & ~ras_n & we_n)[*2]; cas_n & ras_n};
property check_refresh = always ( {rose(refresh)} | ->
{(mem_state != IDLE)[*0:14]; (mem_state == IDLE); refresh sequer abort fell(reset_n));
assert check_refresh;
// declare refresh rate check
sequence signal_refresh = {[*24]; rose(refresh)};
property refresh_rate = always ( {rose(reset_n) || rose(refresh)} |=>
{signal_refresh} abort fell(reset_n));逐条解释这些语法:
sequence ... = { ... };:序列(sequence),描述「按周期依次排列的一串布尔条件」。分号分隔不同周期:第一周期满足~cas_n & ras_n & we_n,第二周期为[*1](任意一个周期),接着(~cas_n & ~ras_n & we_n)[*2]表示该条件连续重复 2 个周期,最后cas_n & ras_n。其中~是按位取反,&是按位与,|是按位或。刷新协议的关键是:整个刷新过程中we_n(写使能,低有效)必须保持为高,即写使能不激活。property check_refresh = always ( ... );:属性(property)。always表示「每一个时钟周期都持续检查括号内的内容」。{rose(refresh)} |-> { ... }:蕴含(implication)。rose(refresh)表示refresh信号出现上升沿;|->是重叠蕴含——左边序列在当前周期成立时,右边的序列立即(同周期)开始检查。与之相对的|=>是非重叠蕴含,右边从下一个周期才开始检查。{(mem_state != IDLE)[*0:14]; (mem_state == IDLE); refresh_sequence}:右边序列的含义是——mem_state不等于 IDLE 的情况最多重复 14 个周期([*0:14]表示重复 0 到 14 次,对应「一次读或写最长 14 个周期;若控制器已处于 IDLE,则等待 0 个周期」),然后必须到达 IDLE 状态,并且下一个周期开始刷新序列refresh_sequence(定义在第 18 行)。abort fell(reset_n):中止子句。一旦reset_n出现下降沿(fell,即复位有效),就放弃当前的检查——复位期间不检查协议是合理的。assert check_refresh;:把属性声明为断言,仿真器会在每个周期检查它。sequence signal_refresh = {[*24]; rose(refresh)};:任意 24 个周期之后必须出现一次refresh上升沿,用于检查刷新率(refresh_rate属性)。
这段属性翻译成人话就是:当 refresh 信号有效时,等控制器回到 IDLE(最多等 14 个周期),下一个周期就必须开始刷新序列;整个刷新期间 we_n 必须保持无效(高电平)。
顺藤摸瓜:we_n 在 REF2 状态被拉低了
断言只告诉我们「刷新协议被违反了」,接下来要找出是谁违反的。
- 检查

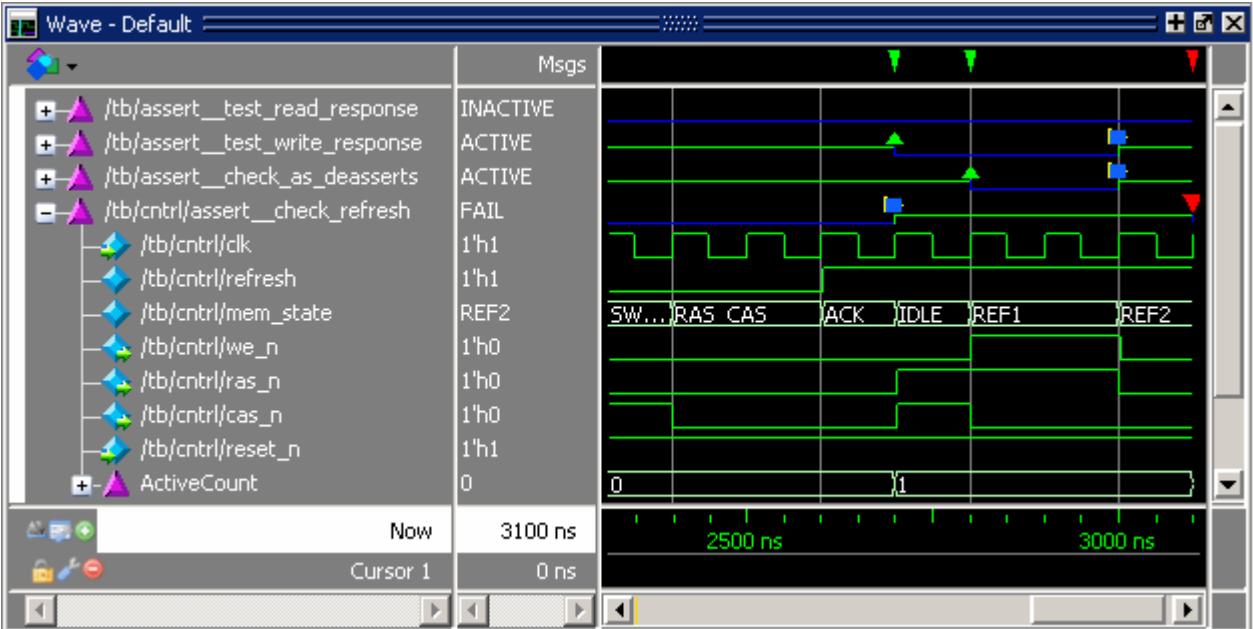

we_n是否贯穿 REF1 和 REF2 两个状态都保持为高: a. 在 Wave 窗口展开assert__check_refresh,显示断言引用的所有信号; b. 缩放并滚动波形,同时观察we_n和mem_state:

一眼就能看出问题:we_n 只在 REF1 状态为高,到了 REF2 状态就变低了——这正是断言失败的原因。继续深挖。
- 在 Dataflow 和 Source 窗口检查

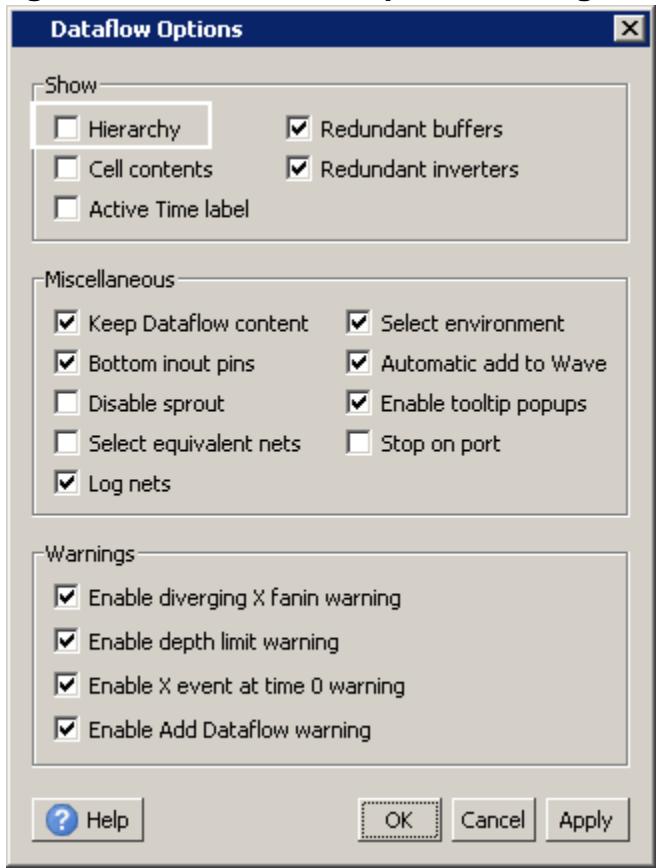

we_n的驱动来源: a. 选择 View > Dataflow 打开数据流窗口,并点击它确保激活,菜单栏会出现 Dataflow 菜单; b. 选择 Dataflow > Dataflow Preferences > Options 打开 Dataflow Options 对话框(若 Dataflow 窗口未停靠,则从其窗口菜单选 Tools > Options); c. 取消勾选 Show Hierarchy,点 OK:

d. 在 Wave 窗口选中写使能信号 we_n;
e. 选择 Add > To Dataflow > Selected Items。

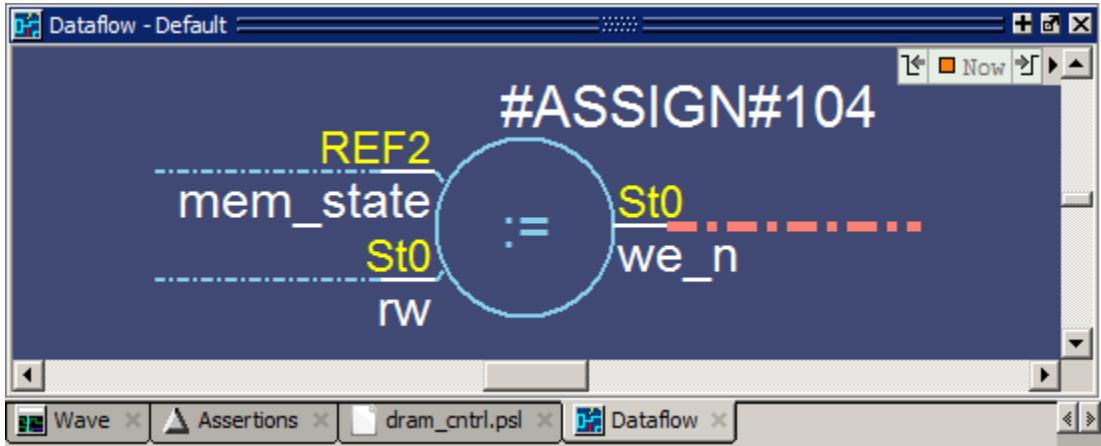

Verilog 版:Dataflow 窗口显示 we_n 由 #ASSIGN#104 进程驱动,输入是 rw 和 mem_state。黄色标注的数值是仿真停止时刻(3100 ns)各信号的取值:mem_state 为 REF2 时 we_n 是 St0,而它本应是 St1——失败原因确认:

如果
we_n显示的不是 St0,可在 VSIM> 提示符输入radix -symbolic命令切换为符号显示。

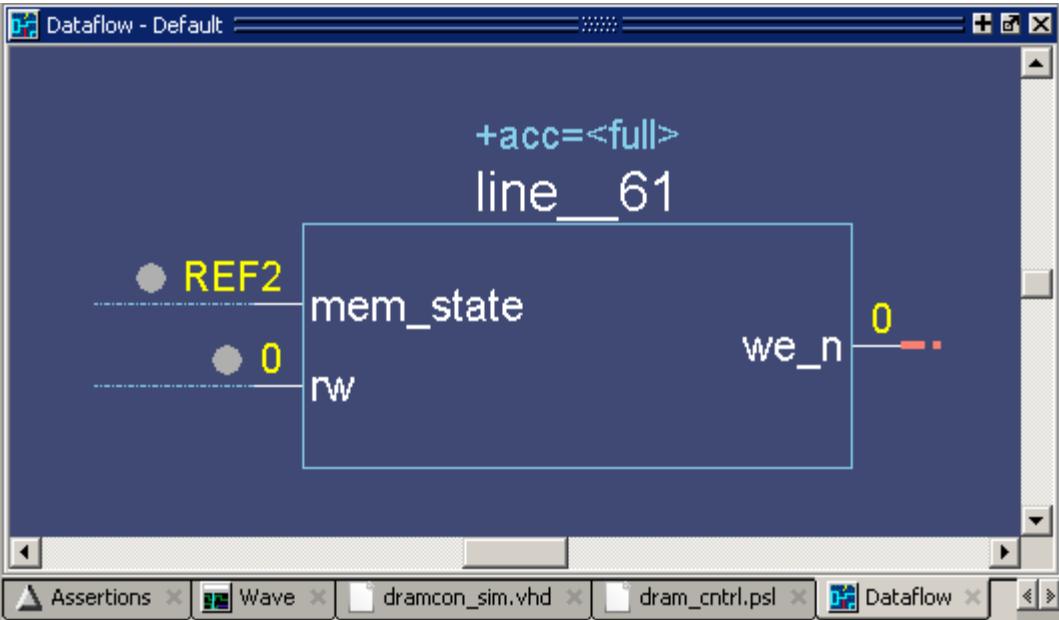

VHDL 版:Dataflow 窗口显示 we_n 由第 61 行的进程驱动,输入同样是 rw 和 mem_state,停止时刻为 3800 ns:mem_state 为 REF2 时 we_n 为 0,本应为 1:

f. 双击驱动 we_n 的 #ASSIGN#104 进程(VHDL 中为 line_61),在 Source 窗口打开其源码。
- 找到 Bug。Verilog 版源码停在
dramcon_rtl.sv第 104 行——给we_n赋值的逻辑没有考虑 REF2 状态:
// Deassert we_n high during refresh
`ifdef BUG
| assign #'DEL we_n = rw | (mem_state == REF1);
`else
assign #'DEL we_n = rw | (mem_state == REF1)
| (mem_state == REF2);
`endif可以看到错误赋值就在 ifdef BUG 分支里,紧随其下(106-107 行)的正确赋值会让 we_n 在刷新周期的两个状态(REF1 与 REF2)都保持高电平。
VHDL 版停在 dramcon_rtl.vhd 第 61 行,同样是赋值逻辑漏掉了 REF2 状态,正确写法在第 65 行:
例 1
tutorial/examples/tutorials/psl/vhdl/modeling/dram_controller/dramcon_rtl.vhd (/tb/cntrl/withbug) - Default
Ln#
-- Deassert we_n high during refresh
withbug : if BUG generate
we_n <= '1' when (rw = '1') or (mem_state = REF1) else '0'.
end generate;
nobug : if not BUG generate
we_n <= '1' when (rw = '1') or (mem_state = REF1) or (mem_
end generate;本章收尾
- 恢复 WildcardFilter 出厂默认设置:
set WildcardFilter "default"- 选择 Simulate > End Simulation 结束当前仿真,点 Yes。
SVA 断言与功能覆盖:从「抓错」到「测全」(对应原文第 15 章)
这一章用 SystemVerilog 断言(SVA)和功能覆盖做一个循序渐进的功能验证入门。流程与上一章类似:先关掉断言跟踪跑一遍、记录多久才撞上错误;再打开断言重跑、体会定位速度;然后用 cover 指令与 covergroup 让测试平台「活」起来并统计功能覆盖率;最后用图形界面生成覆盖率报告。
交织器设计:数据被怎样打乱
示例是一个交织器(Interleaver)设计。交织器把输入数据的字节顺序打乱,以辅助 Reed Solomon/Viterbi 之类的检错纠错方案。本设计中,输入数据由一个同步字节(0xb8 或 0x47)加 203 字节组成,其中 187 字节是有效载荷数据(payload),16 字节是 Reed Solomon 编码器预先附加的数据:
| 同步字节 | 187 字节有效载荷数据 | 16 字节 RS 编码 |
|---|

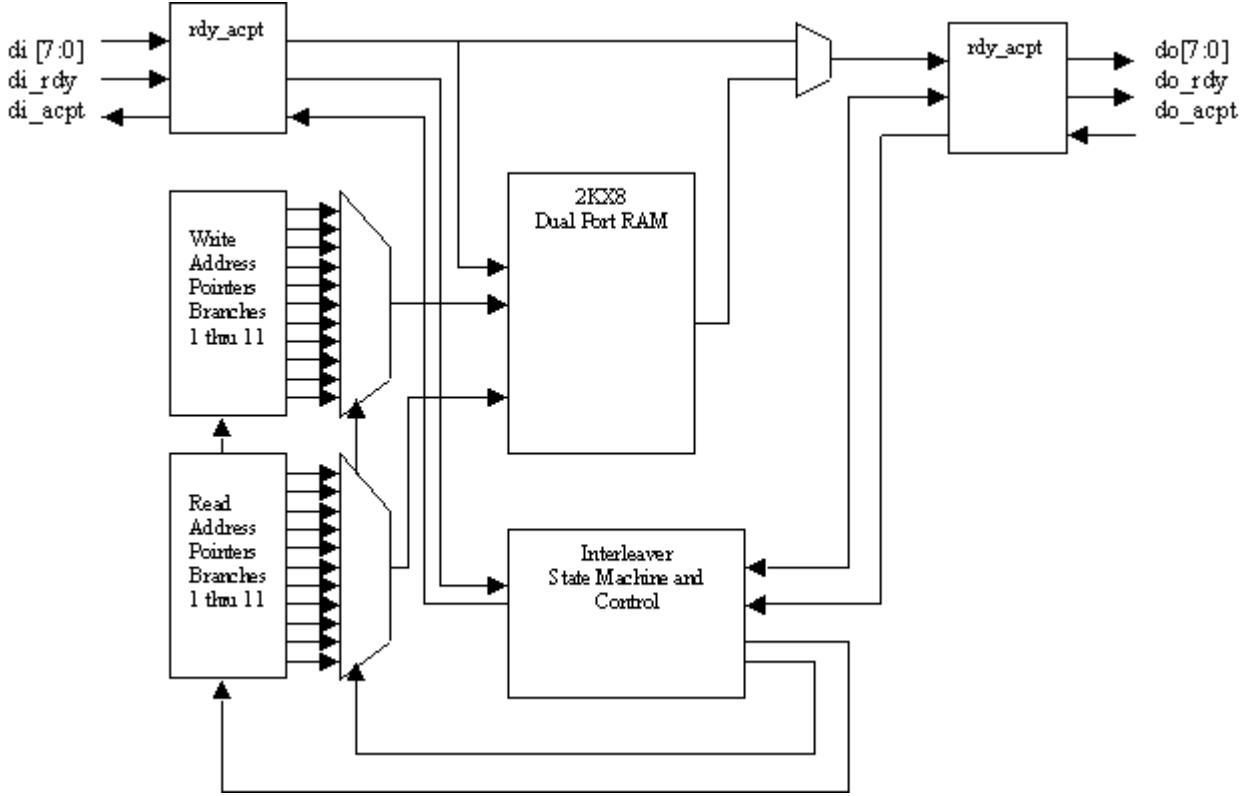

交织器有 12 个层级(level),编号 0 到 11。除第一级外,每一级在概念上都可以看作一个 FIFO 移位寄存器,深度比上一级大 17:level 0 深度为 0,level 1 为 17,level 2 为 34,以此类推,level 11 为 187。数据包的同步字节走 level 0;当一个字节装入某级的 FIFO 移位寄存器时,该级移出的字节就是交织器的输出。
这些 FIFO 移位寄存器实际上是用一块 2K×8 的 RAM 实现的:RAM 划分为 11 个区段,每级有独立的读、写地址寄存器,由一个状态机控制当前读写的是哪一级,并选择哪一级的地址寄存器驱动 RAM 的实际地址输入。一个公共模块 rdy_acpt 负责收发交织器的数据输入(di)与数据输出(do)端口,实现简单的握手协议:上游把数据驱动到交织器并置位 ready 信号(di_rdy),且必须保持数据和 rdy 直到下游应答(di_acpt);也就是说,只有 rdy 和 acpt 在时钟上升沿同时有效,数据才算传送完成。握手协议的两端都遵守这一规则。

测试平台:事务级激励 + 记分板

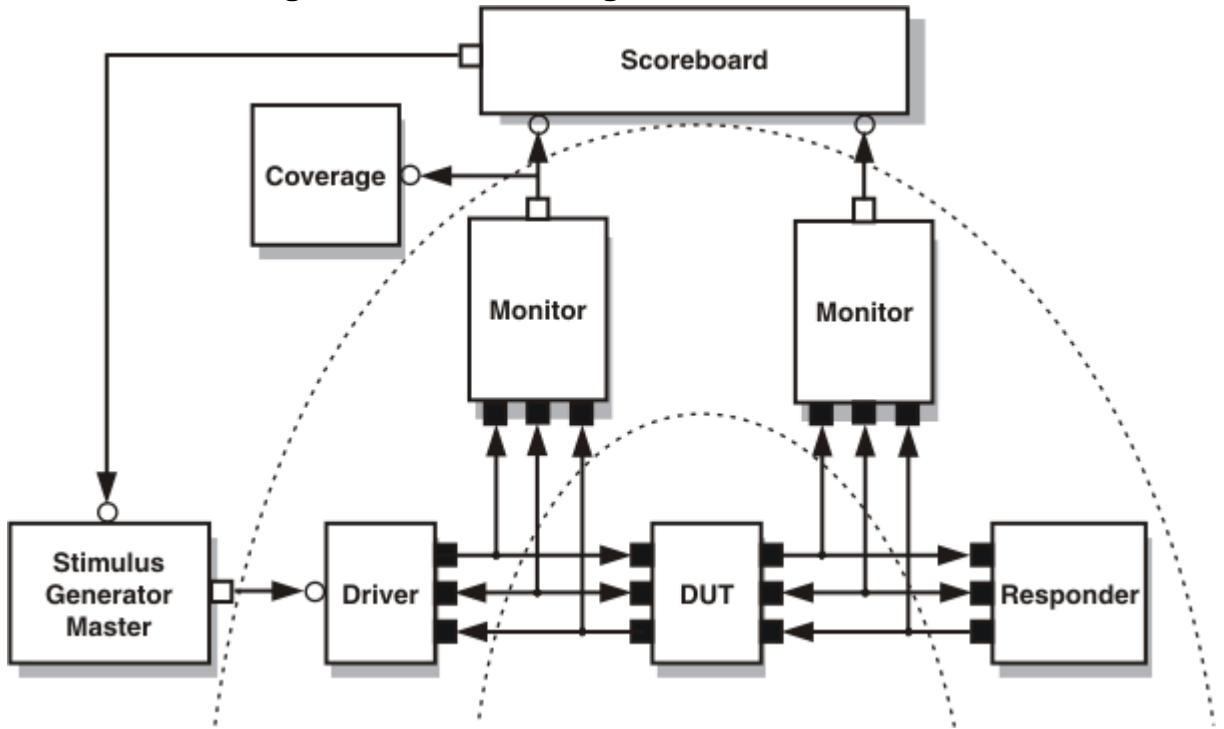

测试平台的组件连接如下:激励生成器(stimulus generator)产生随机数据包送给驱动器(driver)。虽然测试平台是基于模块的,激励生成器产生的仍是事务级(transaction-based,SV 类)数据包——这正是高级验证方法学(AVM)的优势:不必把测试平台改造成完全的面向对象环境,也能享受事务级建模(TLM)的好处。

各组件分工:
- driver(驱动器):把 TLM 数据包转成引脚级(pin-level)信号,并用随机化改变数据包送达器件的时序;
- monitor(监视器):把 DUT 输入输出引脚上的活动还原成事务,供覆盖率收集器和记分板使用;
- scoreboard(记分板):内含交织器的「黄金」参考模型,与器件实际输出比对;还有一条反馈回路,告诉激励生成器何时测试完成;
- coverage collector(覆盖率收集器):累积功能覆盖信息,帮助判断测试是否充分,比如统计数据包送达时用了多少种不同的延迟值;
- responder(应答器):本例中其实是 driver 的一部分,提供数据包传送所需的 ready/accept 握手信号。
示例文件位于:/<install_dir>/examples/tutorials/systemverilog/vlog_dut。
不加断言:TEST FAILED,但不知从何查起
- 新建目录,把上面的示例文件复制进去。
- 如有必要启动 QuestaSim(输入
vsim或用 Windows 图标),选择 File > Change Directory 切换到新目录。 - 在 Questa SIM> 提示符输入:
do assert.do这个 DO 文件会编译并加载设计、在不启用断言的情况下运行仿真,然后暂停(Windows 下可能弹出 Finish Vsim 对话框问是否结束,点 No)。稍后我们会输入 resume 命令,重新在启用断言的情况下运行。
设计加载后,第一次仿真一直跑到 top.sv 模块中的 $finish,Transcript 窗口显示 Test Failed。摘要显示记分板正确收到了 22 个数据包——这是自检查测试平台的典型输出:
# ** MESSAGE: interleaver_score.svh(29) @ 474630: env.scoreboard [Upstream Packet Received by Scoreboard] b8 460090 474630
# ***************************
# * # #
# * # #
# * # TEST FAILED *
# * # #
# * # #
# ***************************
# Individual failure points recorded by:
# ** Note: $finish : top.sv(25)
# Time: 474650 ns Iteration: 1 Instance: /top
# 1
# Break in Module top at top.sv line 25
# MACRO ./assert.do PAUSED at line 21
VSIM(pauSED)>这时候你照常会去生成波形来排查,但波形并不能清楚地指出问题源头——从哪里下手?如果没有断言这类调试工具,这可能是个非常难缠的问题。
加断言:让仿真停在出错的那一拍
- 在 Transcript 窗口的 VSIM(paused)> 提示符输入
resume,让仿真带着断言重新运行。 - 设计加载后,把所有断言配置为「失败即中断」:
a. Assertions 窗口应已打开;若没有,选择 View > Coverage > Assertions。注意每条断言的 Pass 和 Failure 都已启用——意味着通过和失败都会计数、都会在 Wave 窗口留下标记。这不是默认行为,必须像本例那样用
vsim -assertdebug开关启动仿真才能得到(该命令写在 assert.do 文件里); b. 点击 Assertions 标签或窗口标题栏使其激活,菜单栏出现 Assertions 选项; c. 确保没有选中任何断言(Edit > Unselect All); d. 执行:
assertion action -cond fail -exec break -r *Assertions 窗口的 FPSA Action 列变为 BCCC,其中第一个字母 B 表示任何断言失败都会 Break(中断)。FPSA 代表 Failures(失败)、Passes(通过)、Starts(线程启动)、Antecedents(前件),这一列的四个字母依次对应这四类事件的动作,可选动作有 Continue(继续)、Break(中断)、Exit(退出)和 TCL(执行 Tcl 命令)。如果窗口里看不到 FPSA Action 列,点击列标题栏左端的下拉箭头,在 Configure Columns 菜单里勾选 FPSA Action 即可:
| Assertions | |||||
|---|---|---|---|---|---|
| Name | Assertion Type | Language | Enable | Failure Count | FPSA Actions |
| + /top/pins_if/di_handshake | Concurrent | SVA | on | 0 | BCCC |
| + /top/pins_if/do_handshake | Concurrent | SVA | on | 0 | BCCC |
| + /top/pins_if/di_data_hold | Concurrent | SVA | on | 0 | BCCC |
| + /top/pins_if/do_data_hold | Concurrent | SVA | on | 0 | BCCC |
| + /top/dut/assert_pkt_start_check | Concurrent | SVA | on | 0 | BCCC |
| + /top/dut/assert_pkt_length_check | Concurrent | SVA | on | 0 | BCCC |
| + /top/dut/assert_sync_bypass_check | Concurrent | SVA | on | 0 | BCCC |
| + /top/dut/fifo/assert_push_mutex_check | Concurrent | SVA | on | 0 | BCCC |
| + /top/dut/fifo/assert_ram_write_check | Concurrent | SVA | on | 0 | BCCC |
| + /top/dut/fifo/assert_ram_write_check_1 | Concurrent | SVA | on | 0 | BCCC |
- 把与
/top/dut/fifo相关的所有断言加入 Wave 窗口: a. 在 Assertions 窗口选中/top/dut/fifo/assert_push_mutex_check; b. 按住 Shift 键再点选/top/dut/fifo/assert_ram_read_check_10,则与 fifo 相关的所有断言都被选中(蓝色高亮); c. 选择主菜单 Add > To Wave > Selected Objects,选中的断言出现在 Wave 窗口:
| Wave | Msgs | ||||||
|---|---|---|---|---|---|---|---|
| + | Interleave DUT | ||||||
| + | assert_push_mutex_check | INACTIVE | |||||
| + | assert_ram_write_check | INACTIVE | |||||
| + | assert_ram_write_check_1 | INACTIVE | |||||
| + | assert_ram_write_check_2 | INACTIVE | |||||
| + | assert_ram_write_check_3 | INACTIVE | |||||
| + | assert_ram_write_check_4 | INACTIVE |
断言触发后:run 0 的小秘密
- 在 Transcript 窗口的 Questa SIM 提示符输入
run -all;当仿真器停下后,再输入:
run 0为什么断言设为 Break 之后还必须补一条 run 0?这是调度机制决定的:「break」必须发生在活动事件队列(active event queue)里,而断言消息被调度在观察区(observed region)——它位于同一时间步中更靠后的位置。run 0 会把仿真推进到当前时间步的末尾,让断言消息得以打印出来。
- 查看 Transcript 输出。注意断言失败消息直接给出了失败的表达式——这是
-assertdebug开关带来的功能(命令写在 assert.do 文件里):
# ** MESSAGE: interleaver_score.svh(29) @ 198090: env.scoreboard [Upstream Packet Received by Scoreboard] b8 183330 198090
# ** MESSAGE: interleaver_stimulus.svh(37) @ 198110: env.stimulus [Stimulus Generator sending packet to Driver] 184
# ** Note: Requesting simulation stop on assertion event
# Time: 198130 ns Scope: top.dut.fifo File: fifo_shift_ram.v Line: 44
# Simulation stop requested.
VSIM 8> run 0
# ** Error: Assertion error.
# Time: 198130 ns Started: 198110 ns Scope: top.dut.fifo File: fifo_shift_ram.v

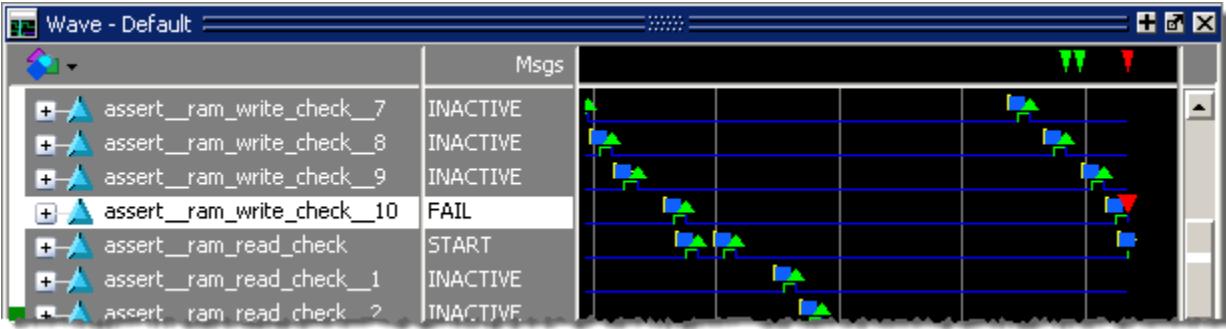

Line: 44 Expr: waddr[11]<=1722- 在 Assertions 窗口查看失败断言:失败的断言被高亮,其 Failure Count 列显示 1:
| Assertions | |||||
|---|---|---|---|---|---|
| Name | Assertion Type | Language | Enable | Failure Count | P |
| + - ▲ /top/dut/fifo/assert_ram_write_check_8 | Concurrent | SVA | on | 0 | |
| + - ▲ /top/dut/fifo/assert_ram_write_check_9 | Concurrent | SVA | on | 0 | |
| + - ▲ /top/dut/fifo/assert ram write check… | Concurrent | SVA | on | 1 | |
| + - ▲ /top/dut/fifo/assert ram_read_check | Concurrent | SVA | on | 0 | |
| + - ▲ /top/dut/fifo/assert ram_read_check_1 | Concurrent | SVA | on | 0 | |
| + - ▲ /top/dut/fifo/assert ram_read_check_2 | Concurrent | SVA | on | 0 |
- 检查
fifo_shift_ram.v源码视图(该标签页应已打开)。仿真停在第 44 行,因为该行断言失败了,蓝色箭头指向它:
C:/Tutorial/examples/tutorials/systemverilog/vlog_dut/fifo_shift_ram.v (/top/dut/fifo) - Default
Ln#
40 assert property (ram_write_check(push[6], waddr[7], 11'd640, 11'd758));
41 assert property (ram_write_check(push[7], waddr[8], 11'd768, 11'd903));
42 assert property (ram_write_check(push[8], waddr[9], 11'd1024, 11'd1176))
43 assert property (ram_write_check(push[9], waddr[10], 11'd1280, 11'd1449))
44 assert property (ram_write_check(push[10], waddr[11], 11'd1536, 11'd1722))参数化的 property 定义从第 29 行开始,在源码视图中滚动过去:
property ram_write_check (we, waddr, lorange, hirange);
@(posedge clk) we |-> ((addra == waddr && waddr >= lorange && waddr <= hirange
(!we && waddr >= lorange && waddr <= hirange));
endproperty逐条解读这条 SVA 属性:
property ram_write_check (we, waddr, lorange, hirange);:带四个参数的属性,可复用于 11 个层级,只需传入不同的写使能、写地址和合法地址范围;@(posedge clk):时钟采样事件,所有检查都同步在时钟上升沿;we |-> ( ... ):又是蕴含——当we(本例中即push[10])有效时,同一个时钟周期立即检查后面的表达式;- 蕴含右侧第一段:RAM 地址总线
addra必须等于 level 11 的写地址总线waddr[11],且waddr[11]必须落在 1536 到 1722 的合法范围内(&&表示逻辑与,>=/<=为比较); - 蕴含右侧第二段对应下一个周期:
we应被撤销(de-assert),且waddr[11]的新值仍在 1536 到 1722 范围内。

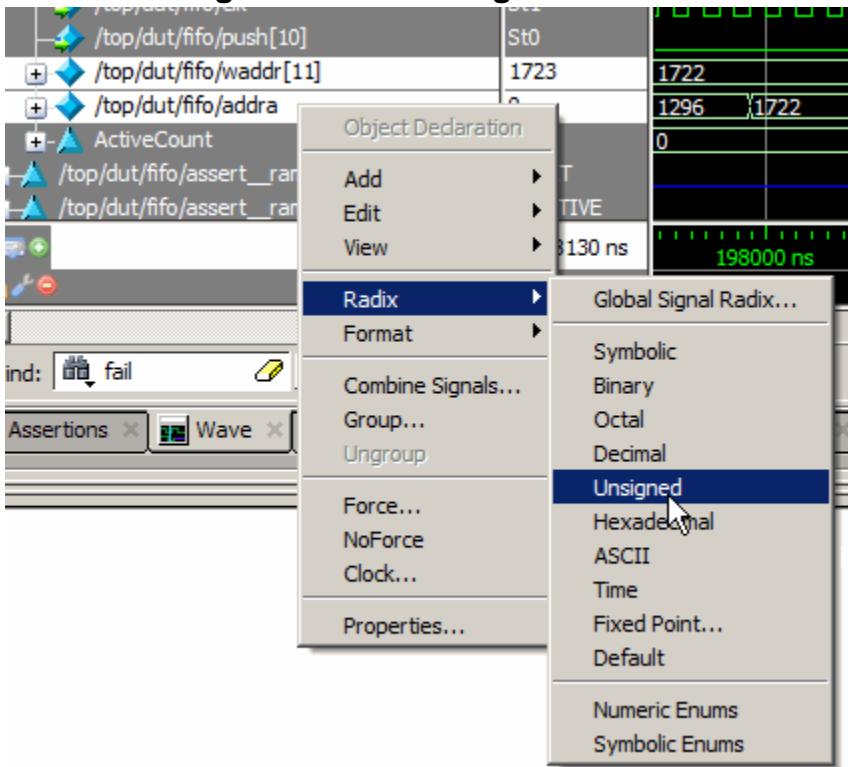

- 点击 Wave 标签,在波形窗口中搜索并查看断言失败点: a. 选择 Edit > Find 调出搜索栏; b. 在搜索栏选择 Search For > Value; c. 在输入框输入 fail,边输入边搜索,FAIL 值会被高亮。
波形视图中的倒置红色三角形表示断言失败位置:

-
绿色「中线」表示断言处于激活状态,低位的蓝线表示未激活;
-
蓝色方块表示断言线程的起点;
-
绿色三角形表示断言通过——只有加载时用了
vsim -assertdebug开关才会显示通过标记(参见 assert.do 文件)。d. 在 Wave 窗口展开
assert_ram_write_check_10断言(点它旁边的 + 号)并放大; e. 把addra和waddr的进制改为 Unsigned:同时选中两个信号,右键 → Radix > Unsigned:

此刻 waddr[11] 已经累加到 1723,超出了允许的地址范围——回想 Transcript 里的断言消息,失败表达式正是 waddr[11]<=1722:
| Wave - Default | Msgs | |
|---|---|---|
| /top/dut/fifo/assert_ram_write_check_10 | FAIL | |
| /top/dut/fifo/clk | 1’h1 | |
| /top/dut/fifo/push[10] | 1’h0 | |
| /top/dut/fifo/waddr[11] | 11’d1723 | |
| /top/dut/fifo/addra | 11’d0 | |
| ActiveCount | 0 | |
| /top/dut/fifo/assert_ram_read_check | START |
- 在 Dataflow 窗口检查该信号:
a. 点击
waddr信号旁的 + 号展开,滚动到waddr[11]; b. 选中waddr[11],选择 Add > To Dataflow > Selected Items,把它送入 Dataflow 窗口。

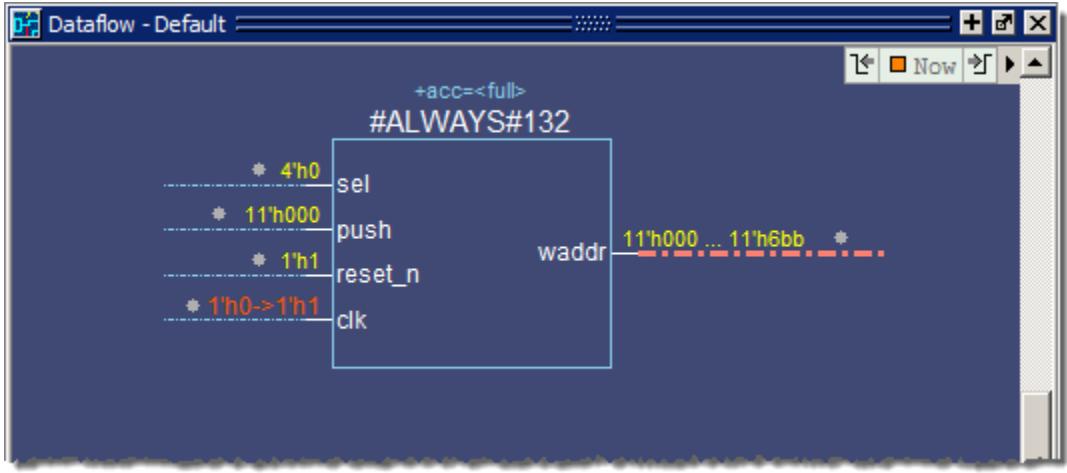

waddr[11] 被高亮显示,它所在的块是一个 ALWAYS 过程:

c. 双击 Dataflow 窗口中的 ALWAYS 块,fifo_shift_ram.v 源码视图自动打开,蓝色箭头指向该块对应的代码:
C:/Tutorial/examples/tutorials/systemverilog/vlog_dut/fifo_shift_ram.v (/top/dut/fifo) - Default = (((+) →)
Ln#
132 always @(posedge clk or negedge reset_n)
133 if (!reset_n)
134 begin
135 waddr[1] <= 11'd0;
136 waddr[2] <= 11'd64;
137 waddr[3] <= 11'd128;
138 waddr[4] <= 11'd256;
139 waddr[5] <= 11'd384;
140 waddr[6] <= 11'd512;
141 waddr[7] <= 11'd640;
142 waddr[8] <= 11'd768;
143 waddr[9] <= 11'd1024;
144 waddr[10] <= 11'd1280;
145 waddr[11] <= 11'd1536;
146 end往下滚动到处理 waddr[11] 的 case 分支:waddr[11] 的复位上限被错误地写成了 11’d1724 而不是 11’d1722——这就是错误根源:
C:/Tutorial/examples/tutorials/systemverilog/vlog_dut/fifo_shift_ram.v (/top/dut/fifo) - De
Ln#
199 default:
200 if (BUG == 0)
201 if (waddr[11] == 11'dl722)
202 waddr[11] <= 11'dl536;
203 else
204 waddr[11] <= waddr[11] + 11'dl;
205 else
206 if (waddr[11] == 11'dl724)
207 waddr[11] <= 11'dl536;
208 else
209 waddr[11] <= waddr[11] + 11'dl;
210 endcase
211- 退出仿真:输入
quit -sim。
功能覆盖:错误之外,还要知道「测了多少」
SystemVerilog 的功能覆盖能力让你能在功能层面验证设计——断言告诉你「哪里错了」,覆盖告诉你「哪些情况测过了、哪些还没测到」。
- 再次加载交织器:在 Questa SIM> 提示符输入:
do fcov.dofcov.do 里的一个小开关
fcov.do 给 vsim 命令加了
-cvg63选项,用于保留对每个实例(instance)、coverpoint 和 cross 的单独数据收集,详见 SystemVerilog 2008 的type_option.merge_instances。
交织器用参数 PKT_GEN_NUM(设为 80)决定要交织的有效数据包数量。记分板收满并校验完 80 个数据包后,会通知测试控制器,控制器随即让激励生成器和驱动器停工。仿真过程中,覆盖率收集器为每个送入和输出的数据包记录多项指标。下面是 up_cvg covergroup 的源码:
(/interleaver_svc_pkg::interleaver_cover::interleaver_cover_1::#up_cvg#)
Ln#
// Upstream packet covergroup
covergroup up_cvg;
option.auto_bin_max = 256;
coverpoint upcov_data;
coverpoint upcov_sync {
bins sync [] = { 71, 184 };
bins illegal = default;
}
coverpoint up_delay {
bins short [] = {{0:4}};
bins sh2med [] = {{5:9}};
bins md2lng [] = {{10:14}};
bins long [] = {{15:19}};
bins vrylng = default;
}
endgroup这个 covergroup 记录监视器捕获的上游事务信息,包括数据包有效载荷的逐字节取值、同步字节以及每次数据传送的延迟时间:
option.auto_bin_max = 256:SystemVerilog LRM 默认只自动创建 64 个 bin;这里设为 256,保证每个字节取值都有自己的 bin;coverpoint upcov_sync里的bins sync [] = { 71, 184 };:两个同步字节的十进制值,对应 8’h47 和 8’hb8;bins illegal = default;把其他所有取值收进名为 illegal 的 bin——这个 bin 理应始终为空;coverpoint up_delay:因为 driver 是随机化驱动的,所以统计有效载荷传送延迟的分布。各 bin 名一目了然:short(04)、sh2med(59)、md2lng(1014)、long(1519),而vrylng = default兜底记录 20 周期以上的超长延迟。
- 输入
run 0——接口在仿真运行前不会显示 covergroup,这一步只是让 Covergroups 窗口能显示它们。 - 打开 Covergroups 窗口(View > Coverage > Covergroups),点 + 号展开
/top/dut层次,会看到另外两个监视交织器状态机的 covergroup——sm_transitions_cvg和sm_cvg:
Covergroups
Name Coverage Goal % of Goal Status Included
/top/dut/fifo
TYPE ram_cvg 0.0% 100 0.0% ✓
/top/dut
TYPE sm_transitions_cvg 0.0% 100 0.0% ✓
CVP sm_transitions_cvg::int_state... 0.0% 100 0.0% ✓
INST \top/dut/sm_cvg_c1 0.0% 100 0.0% ✓
TYPE sm_cvg 0.0% 100 0.0% ✓
CVP sm_cvg::int_state 0.0% 100 0.0% ✓
CVP sm_cvg::in_hs 0.0% 100 0.0% ✓
CVP sm_cvg::out_hs 0.0% 100 0.0% ✓
CROSS sm_cvg::in_hsXint_state 0.0% 100 0.0% ✓
CROSS sm_cvg::out_hsXint_state 0.0% 100 0.0% ✓
INST \top/dut/sm_cvg_c2 0.0% 100 0.0% ✓sm_transitions_cvg 记录状态机的合法状态跳转;sm_cvg 检查状态机在正确状态下收发数据。sm_cvg 的源码如下:
atorial/examples/tutorials/systemverilog/vlog_dut/interleaver.sv (/top/dut) - Default
Ln#
92 covergroup sm_cvg @(posedge pins.clk);
93 coverpoint int_state;
94 coverpoint in_hs {
95 bins valid = {1};
96 //ignore_bins invalid = default;
97 }
98 coverpoint out_hs {
99 bins valid = {1};
100 //ignore_bins invalid = default;
101 }
102 in_hsXint_state: cross int_state, in_hs;
103 out_hsXint_state: cross int_state, out_hs;
104 option.at_least = 500;
105 option.comment = "covered it";
106
107 endgroup解读:
covergroup sm_cvg @(posedge pins.clk);:covergroup 自带采样事件,每个时钟上升沿采样一次;in_hs与out_hs分别由in_acpt AND in_rdy、out_acpt AND out_rdy相与得到。状态机在 idle、load_bypass 或 10 个 load 状态中的任一状态时置位in_acpt,在 send_bypass 或 10 个 send 状态时置位out_rdy;- 正常工作时,
in_hs只应在 idle/load_bypass/10 个 load 状态置位,out_hs只应在 send_bypass/10 个 send 状态置位。把in_hs与int_state、out_hs与int_state做 cross(交叉覆盖),就能验证这一点; option.at_least = 500;:每个 bin 至少要命中 500 次才算覆盖完成。
展开 sm_cvg 的 int_state coverpoint 可以看到所有 bin,bin 的值直接显示枚举状态名:
| Covergroups | |||||||
|---|---|---|---|---|---|---|---|
| Name | Coverage | Goal | % of Goal | Status | Included | M | |
| /top/dut/fifo | |||||||
| TYPE ram_cvg | 0.0% | 100 | 0.0% | √ | |||
| /top/dut | |||||||
| TYPE sm_transitions_cvg | 0.0% | 100 | 0.0% | √ | |||
| CVP sm_transitions_cvg::int_state | 0.0% | 100 | 0.0% | √ | |||
| INST Vtop/dut/sm_cvg_c1 | 0.0% | 100 | 0.0% | √ | |||
| TYPE sm_cvg | 0.0% | 100 | 0.0% | √ | |||
| CVP sm_cvg::int_state | 0.0% | 100 | 0.0% | √ | |||
| CVP sm_cvg::in_hs | 0.0% | 100 | 0.0% | √ | |||
| CVP sm_cvg::out_hs | 0.0% | 100 | 0.0% | √ | |||
| CROSS sm_cvg::in_hsXint_state | 0.0% | 100 | 0.0% | √ | |||
| CROSS sm_cvg::out_hsXint_state | 0.0% | 100 | 0.0% | √ | |||
| INST Vtop/dut/sm_cvg_c2 | 0.0% | 100 | 0.0% | √ | |||
| CVP int_state | 0.0% | 100 | 0.0% | √ | |||
| B bin auto[idle] | 0 | 500 | 0.0% | √ | |||
| B bin auto[send_bypass] | 0 | 500 | 0.0% | √ | |||
| B bin auto[load0] | 0 | 500 | 0.0% | √ | |||
| ……(后续 bin 略) |
- 展开
/top/dut/fifo和ram_cvgcovergroup 的层次。注意 TYPE ram_cvg 包含多个实例(INST 标记): a. 右键点击 covergroup 名称,在弹出菜单选 View Source 查看其源码:
Covergroups
Name
Coverage Goal % of Goal Status Included M
/top/dut/fifo
TYPE ram_cvg
CROSS ram_cvg::waddrXpush
CVP ram_cvg::add_cp
CVP ram_cvg::we_cp
INST Vtop/dut/fifo/ram_cvg1
INST Vtop/dut/fifo/ram_cvg2
INST Vtop/dut/fifo/ram_cvg3
INST Vtop/dut/fifo/ram_cvg4
INST Vtop/dut/fifo/ram_cvg5
INST Vtop/dut/fifo/ram_cvg6
INST Vtop/dut/fifo/ram_cvg7
INST Vtop/dut/fifo/ram_cvg8
INST Vtop/dut/fifo/ram_cvg9
INST Vtop/dut/fifo/ram_cvg10
View Source
Report...
Hide Covergroup Instances
Use CrossPrintMissing
✓ Show Zero Weight Objects
Test Analysis
XML Import Hint
Filter
Expand
100 0.0%
20 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0.0%
100 0,0%fifo_shift_ram.v 源码视图随即打开:
Tutorial/examples/tutorials/systemverilog/vlog_dut/fifo_shift_ram.v (/top/dut/fifo) - Default
Ln#
68 covergroup ram_cvg (int idx, add_low, add_high) @(posedge clk);
69 option.per_instance = 1;
70 //option.goal = 10;
71 //option.cross_num_print_missing = 1;
72 we_cp: coverpoint push[idx-1] {
73 option.goal = 10;
74 bins valid = { 1 };
75 ignore_bins inval = { 0 };
76 }
77
78 add_cp: coverpoint waddr[idx] {
79 option.goal = 20;
80 type_option.goal = 20;
81 bins valid_addr[] = {{add_low:add_high}};
82 }
83 waddrXpush: cross add_cp, we_cp;
84 endgroup由于交织器各层级由一块 RAM 实现、每级占据不同的 RAM 地址区间,这个 covergroup 用来验证读写都只发生在合法地址上。注意:只有一个 covergroup 定义,却有 11 个实例——每个实例用不同的构造参数创建:
| Tutorial/examples/tutorials/systemverilog/vlog_dut/fifo_shift_ram.v (/top/dut/fifo) - Default | |
|---|---|
| Ln# | |
| 85 | |
| 86 | ram_cvg ram_cvg1 = new(1,0,16); |
| 87 | ram_cvg ram_cvg2 = new(2,64,97); |
| 88 | ram_cvg ram_cvg3 = new(3,128,178); |
| 89 | ram_cvg ram_cvg4 = new(4,256,323); |
| 90 | ram_cvg ram_cvg5 = new(5,384,468); |
| 91 | ram_cvg ram_cvg6 = new(6,512,613); |
| 92 | ram_cvg ram_cvg7 = new(7,640,758); |
| 93 | ram_cvg ram_cvg8 = new(8,768,903); |
| 94 | ram_cvg ram_cvg9 = new(9,1024,1176); |
| 95 | ram_cvg ram_cvg10 = new(10,1280,1449); |
| 96 | ram_cvg ram_cvg11 = new(11,1536,1722); |
| 97 |
因为 covergroup 里有 option.per_instance = 1;,仿真器会为每个实例单独建一个 covergroup,各自只覆盖构造时传入的取值范围;而 TYPE ram_cvg 是所有实例取值的并集。
- 打开 Cover Directives 窗口查看 cover 指令的源码: a. 若窗口未打开,选择 View > Coverage > Cover Directives。
Cover Directives 标签里只有一条 cover 指令:
| Cover Directives | ||||||||
|---|---|---|---|---|---|---|---|---|
| Name | Language | Enabled | Log | Count | AtLeast | Limit | Weight | Cmplt % |
| /top/dut/cover_s_interleave_sm | SVA | √ | Off | 0 | 1 | Unlim… | 1 | 0* |
b. 右键该指令选 View Source。可见这条 cover 指令同样在跟踪交织器状态机的跳转:
C:/Tutorial/examples/tutorials/systemverilog/vlog_dut/interleaver.sv (/top/dut) - Default
Ln#
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
cover property (s_interleave_sm);
covergroup sm_transitions_cvg @(posedge pins.clk);
coverpoint int_state {
bins idle_st = (idle => send_bypass[->1] => load0[->1] => send0[->1] =>
load1[->1] => send1[->1] => load2[->1] => send2[->1] =>
load3[->1] => send3[->1] => load4[->1] => send4[->1] =>
load5[->1] => send5[->1] => load6[->1] => send6[->1] =>
load7[->1] => send7[->1] => load8[->1] => send8[->1] =>
load9[->1] => send9[->1] => load10[->1] => send10[->1]);
bins bypass_st = (load_bypass => send_bypass[->1] => load0[->1] => send0[->1] =>
load1[->1] => send1[->1] => load2[->1] => send2[->1] =>
load3[->1] => send3[->1] => load4[->1] => send4[->1] =>
load5[->1] => send5[->1] => load6[ ->1 ] => send6[->1 ] =>
load7[->1] => send7[->1] => load8[->1 ] => send8[->1 ] =>SystemVerilog 提供了多种覆盖设计中重要目标的方式。cover 指令的优势是有时间维度——Questa 的 Wave 窗口能显示指令在何时被命中;covergroup 则无法确定事件被覆盖的精确时刻,但通常更擅长统计数据取值。两者结合:用 cover 指令的时间特性决定「何时」采样,用 covergroup 采样「什么数据」,就构成了强大的组合。
- 把 cover 指令加入 Wave 窗口两次:
a. 回到 Cover Directives 窗口,右键
/top/dut/cover__s_interleave_sm,选 Add Wave > Selected Functional Coverage; b. 重复步骤 a。 - 运行仿真并查看功能覆盖信息:
a. 修改 WildcardFilter,允许记录 cover 指令——下列命令的列表中不含默认被过滤的 Cover 一词(原文此处排版截断为
Assertion Endpoint CellInternal ImmediateAssert,即仍沿用前面 PSL 一节介绍过的set WildcardFilter命令,按需增删列表项); b. 在 Transcript 窗口输入run -all。设计会一直跑到出现 TEST PASSED 消息(Windows 下若弹出 Finish Vsim 对话框,点 No)。Transcript 显示记分板信息:
# UPSTREAM MONITOR AP PORT WRITE ID= 0 SYNC=b8 START=
# **MESSAGE: interleaver_score.svh(29) @ 1535730: env.scoreboard
# **************************
# * # *
# * # *
# * # TEST PASSED *
# * # #
# * #
# **************************
# ** Note: $finish : top.sv(25)
# Time: 1535750 ns Iteration: 2 Instance: /top
# 1
# Break in Module top at top.sv line 25
VSIM 15>c. 在 Covergroups 窗口展开功能覆盖信息。整体 covergroup 覆盖率接近 95%(见窗口右下角状态栏),但 up_delay covergroup 里有一个 short bin 没有命中——因为目前 driver 在驱动有效载荷数据时,字与字之间至少插入 1 个周期。
另外 sm_cvg 的覆盖率偏低(76.9%),低点集中在 in_hsXint_state 和 out_hsXint_state 两个 cross bin。这是符合预期的:in_hs 只在 idle、load_bypass 或 10 个 load 状态置位,out_hs 只在 send_bypass 或 10 个 send 状态置位,所以这些 cross bin 覆盖缺失恰恰说明设计行为正确,而不是测试不够:
| Covergroups | ||||||
|---|---|---|---|---|---|---|
| Name | Coverage | Goal | % of Goal | Status | Included | |
| /top/dut/fifo | ||||||
| + TYPE ram_cvg | 100.0% | 100 | 100.0% | √ | ||
| /top/dut | ||||||
| + TYPE sm_transitions_cvg | 100.0% | 100 | 100.0% | √ | ||
| INST \top/dut/sm_cvg_c1 | 100.0% | 100 | 100.0% | √ | ||
| CVP sm_transitions_cvg::int_state | 100.0% | 100 | 100.0% | √ | ||
| - TYPE sm_cvg | 76.9% | 100 | 76.9% | √ | ||
| + INST \top/dut/sm_cvg_c2 | 76.9% | 100 | 76.9% | √ | ||
| CVP sm_cvg::out_hs | 100.0% | 100 | 100.0% | √ | ||
| CVP sm_cvg::int_state | 92.3% | 100 | 92.3% | √ | ||
| CVP sm_cvg::in_hs | 100.0% | 100 | 100.0% | √ | ||
| - CROSS sm_cvg::out_hsXint_state | 46.1% | 100 | 46.1% | √ | ||
| CROSS sm_cvg::in_hsXint_state | 46.1% | 100 | 46.1% | √ | ||
| /interleaver_svc_pkg/interleaver_cover/interleaver_cover_1 | ||||||
| - TYPE up_cvg | 98.3% | 100 | 98.3% | √ | ||
| + INST \interleaver_svc_pkg::interleaver_cover::interl… | 98.3% | 100 | 98.3% | √ | ||
| + CVP up_cvg::upcov_sync | 100.0% | 100 | 100.0% | √ | ||
| + CVP up_cvg::upcov_data | 100.0% | 100 | 100.0% | √ | ||
| ……(后续行略) |
展开 sm_transitions_cvg 可以看到它记录了 1461 次交织器状态跳转(从 idle 循环开始的 86 次,从 bypass 循环开始的 1375 次)。
d. 打开 Cover Directives 标签。该 cover 指令统计的是同一批状态跳转,因此计数同样是 1461:
| Name | Language | Enabled | Log | Count | AtLeast | Limit | Weight | Cmplt |
|---|---|---|---|---|---|---|---|---|
| /top/dut/cover_s_interleave_sm | SVA | √ | Off | 1461 | 1 | Unlim… | 1 | 100 |

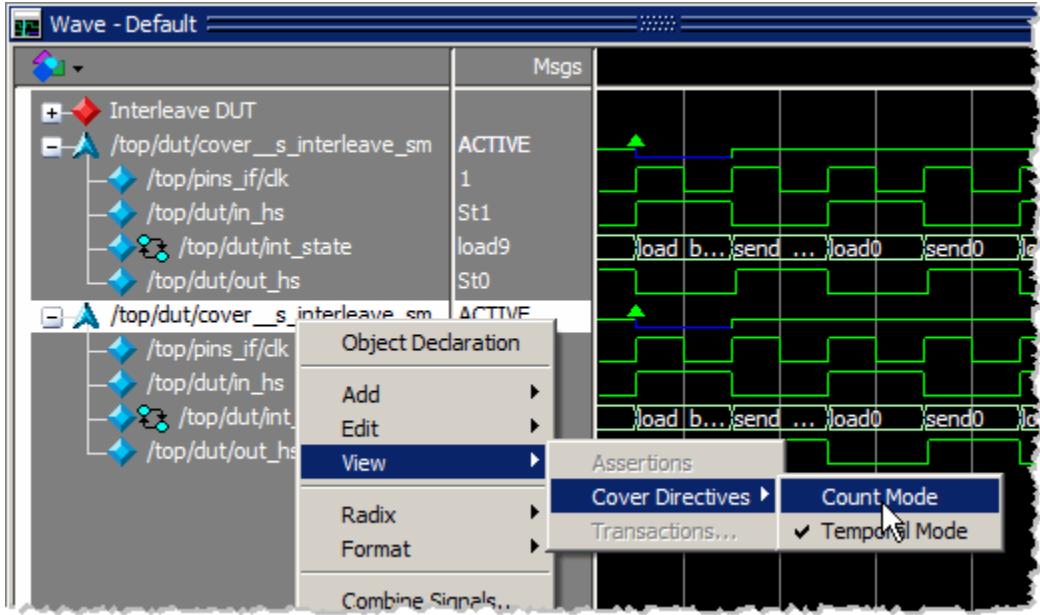

- 把 Wave 窗口中第二条 cover 指令的视图从 Temporal(时间模式)切换为 Count(计数模式): a. 右键第二条指令,选 View > Cover Directives > Count Mode:

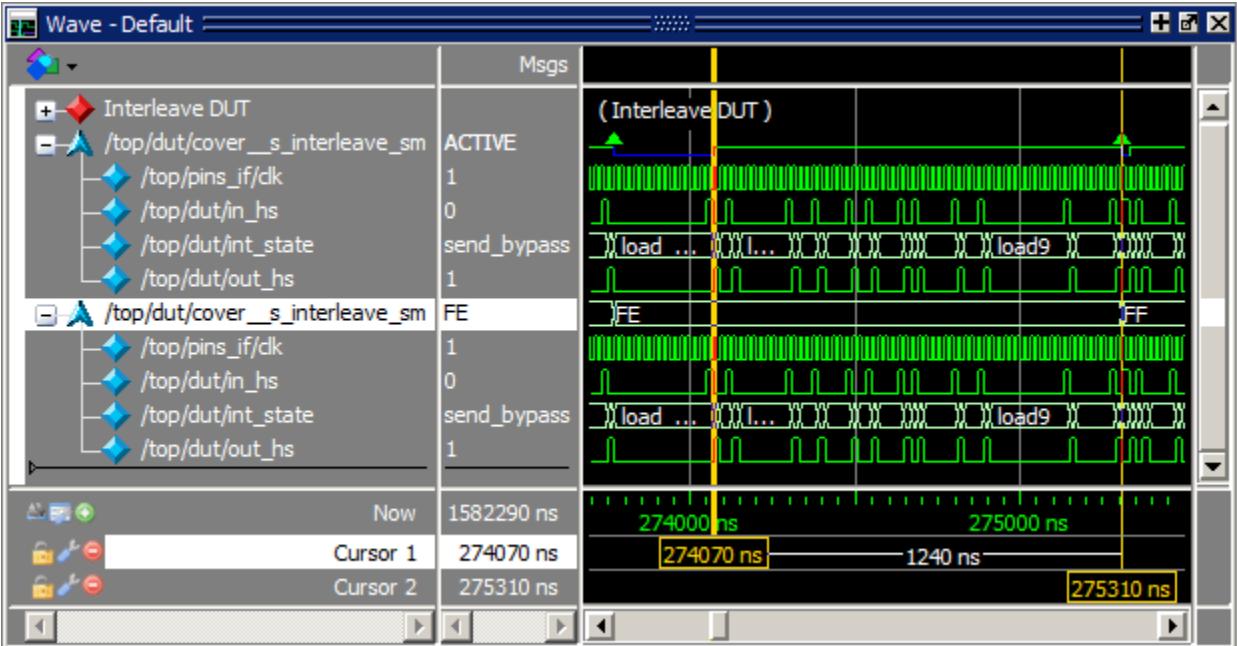

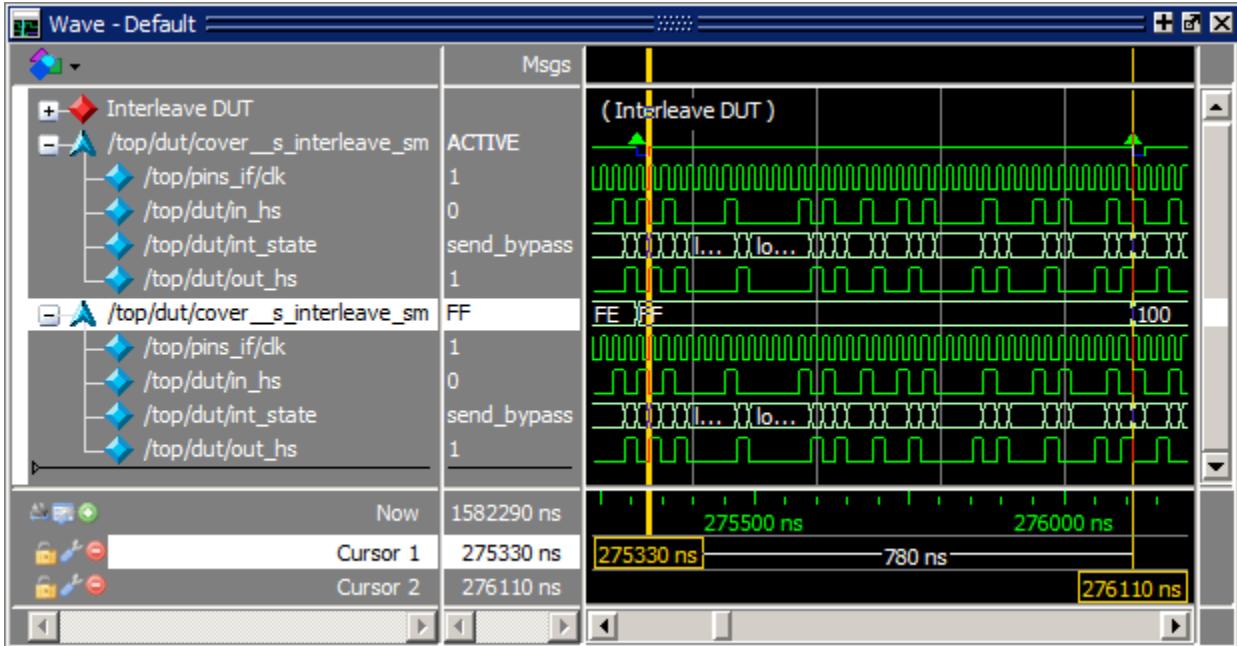

b. 在 Wave 窗口观察该指令。下面两张截图分别对应两个不同时间点:两张图的上半部分都是指令线程的时间维度视图(线程何时激活),下半部分是实际的计数值。对比两图能直观看到驱动行为的随机性——第一张图里指令线程从开始到结束间隔 1240 ns,下一张图里只有 780 ns:


生成功能覆盖率报告
覆盖率报告既可以通过 GUI 对话框生成,也可以在命令行输入命令完成。
- 用 GUI 生成报告:

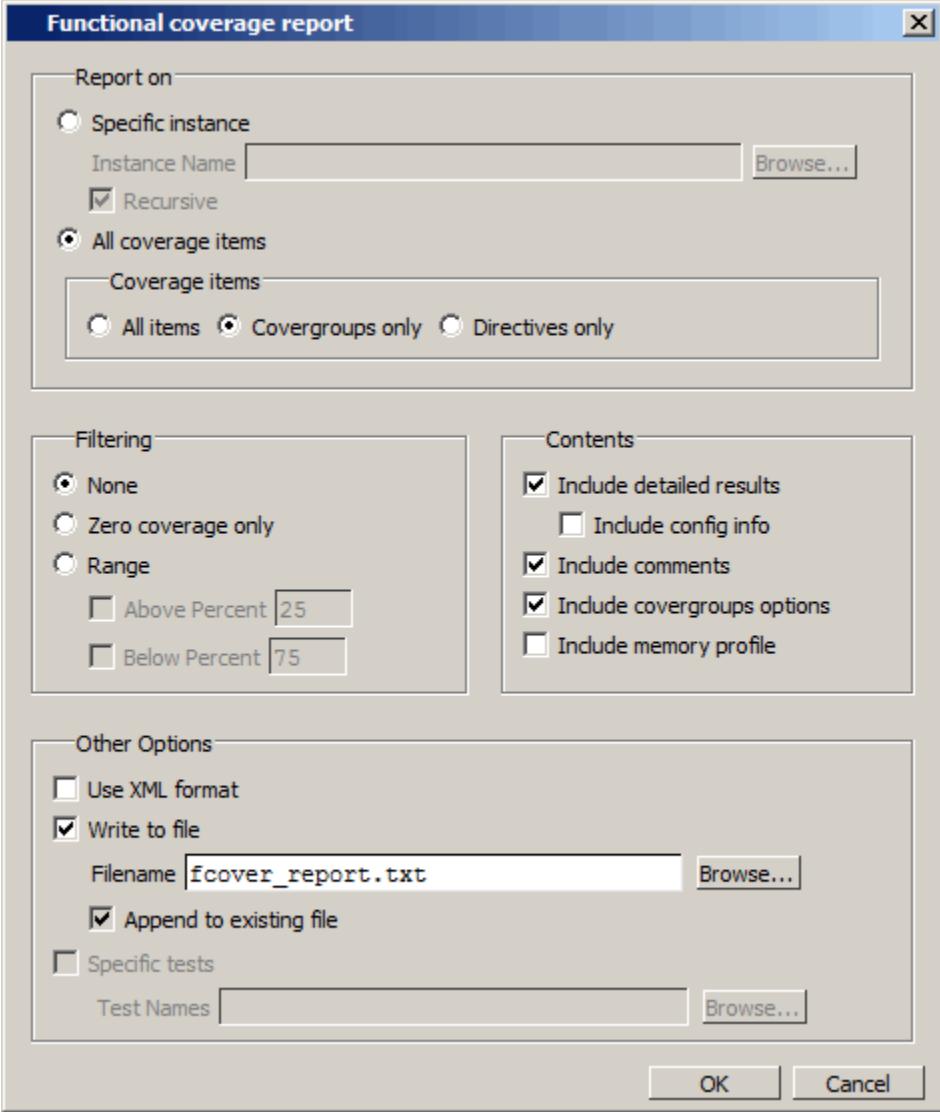

a. 在 Cover Directives 窗口空白处右键,选 Report,打开 Functional Coverage Report 对话框;
b. 保持 All coverage items 选中,选 Covergroups only;
c. 勾选 Include covergroups options;
d. 点 OK,报告写入文件
fcover_report.txt。

GUI 中的操作会在 Transcript 中回显为如下命令:
coverage report -detail -cvg -comments -option
-file fcover_report.txt -r /报告会自动在 Questa SIM Notepad 中打开:
fcover_report.txt
COVERGROUP COVERAGE:
Covergroup Metric Goal Status
TYPE /top/dut/sm_transitions_cvg 100.0% 100 Covered
covered/total bins: 2 2
missing/total bins: 0 2
% Hit: 100.0% 100
type_option.weight=1
type_option.goal=100
type_option.comment=
type_option.strobe=0
type_option.merge_instances=auto(0)
Coverpoint sm_transitions_cvg::int_state 100.0% 100 Covered
covered/total bins: 2 2
missing/total bins: 0 2
% Hit: 100.0% 100
type_option.weight=1
type_option.goal=100- 此外,还可以用 Tools > Coverage Report 菜单生成文本(textual)、HTML 和排除项(exclusion)覆盖率报告。
本章收尾
选择 File > Quit 关闭 QuestaSim,本章结束。
自测
自测
- 本例中,不加断言时 Verilog 版设计要到 267400 ns 才报错;加上 PSL 断言后,断言在 3100 ns 就抓住了
assert_check_refresh失败。请问是哪条 PSL 属性被抓到违反?违反的具体表现是什么?- PSL/SVA 里的
|->和|=>有什么区别?abort fell(reset_n)子句的作用是什么?- 断言失败设为 Break 后,为什么仿真停下时还必须再敲一条
run 0才能看到断言消息?- cover 指令(cover directive)和 covergroup 各自擅长什么?原文建议如何组合使用两者?
up_cvg中option.auto_bin_max = 256是为什么?bins illegal = default;创建的 bin 应当呈现怎样的状态才算正常?
