📘 第 19 章：进程通信

Properties2
description从 shell 管道到 System V IPC 再到 POSIX 消息队列：看懂 Linux 用户态进程同步与交换数据的全部武器——管道、FIFO、信号量、消息、共享内存。
tagslinux内核

52分钟阅读

图 1：本章导图——进程之间如何”对话”

这一篇在干嘛？

第 5 章讲同步时，主角是内核控制路径；本章轮到用户态进程。进程之间要协作就必须同步和交换数据，而这全靠内核牵线。本章覆盖四大机制：管道与 FIFO（生产者/消费者场景）、System V IPC（信号量、消息队列、共享内存）、以及 POSIX 消息队列。其中 IPC 共享内存还与第 17 章的交换子系统和第 16 章的内存映射紧密联动，是全书内容的精彩汇合点。

通信机制总览 | 管道 | FIFO | System V IPC 框架 | IPC 信号量 | IPC 消息 | IPC 共享内存 | POSIX 消息队列

通信机制总览

用户态进程当然可以靠文件锁（/linux内核/lk12）同步：建一个文件、用 VFS 系统调用加解锁；也可以靠临时文件共享数据。但这套做法要反复访问磁盘文件系统，代价太高。所以所有 Unix 内核都内置了一组不经过文件系统的进程通信系统调用，库函数再把它们包装得更顺手。

按用途分，Unix 提供这些基本机制：

  • 管道与 FIFO（命名管道）：最适合生产者/消费者模式——一些进程往里写数据，另一些进程从里读数据。
  • 信号量：第 5 章内核信号量（/linux内核/lk05）的用户态版本。
  • 消息：进程通过预定义的消息队列读写”短数据块”。Linux 有两套：System V IPC 消息和 POSIX 消息。
  • 共享内存区：多个进程读写同一块内存。需要交换大量数据时，这是最高效的进程通信形式。
  • 套接字：跨机器通过网络交换数据，也可以用于同一台主机上的进程间通信（比如 X Window 的客户端与 X 服务器之间）。

选型口诀：小数据流式传递用管道；无关进程之间通信用 FIFO；简单的互斥/计数用信号量；结构化的消息传递用消息队列；大量数据高性能共享用共享内存。

管道

管道是所有 Unix 都有的进程通信机制：一个单向数据流——一个进程写进管道的数据，被内核路由给另一个进程读。

shell 里用 | 操作符创建管道。ls | more 让 shell 创建两个由管道连接的进程：ls 的标准输出重定向进管道，more 从管道读输入。等价做法是 ls > temp 再 more < temp——但用管道更好：命令更短，还不用事后清理临时文件。

使用管道

可以把管道看作在已挂载文件系统中没有磁盘映像的已打开文件。进程用 pipe() 系统调用创建管道，得到一对文件描述符；通过 fork() 把描述符传给子孙进程共享。用第一个描述符 read()，用第二个描述符 write()。

POSIX 只定义了半双工管道：虽然 pipe() 返回两个描述符，每个进程用其中一个之前必须关掉另一个；需要双向传输就得调两次 pipe() 建两条管道。System V Release 4 等系统实现全双工管道（两个描述符都可读写，两条双向通道）。Linux 折中：每个描述符仍然单向，但不必先关掉另一个再使用。

回顾 ls | more 的完整流程，shell 做三件事：pipe() 假设返回 3（读端）和 4（写端）→ fork() 两次 → close() 两次释放自己的 3 和 4。第一个子进程（要跑 ls）：dup2(4,1) 把 4 号复制成 1 号（标准输出从此指向管道写端）→ close(3)、close(4) → execve() 执行 ls——ls 往标准输出（1 号描述符）写，实际写进了管道。第二个子进程（要跑 more）：dup2(3,0) 把 3 号复制成 0 号（标准输入指向读端）→ close(3)、close(4) → 执行 more——more 从标准输入（0 号）读，实际读了管道。

一个管道实际可以被任意多个进程使用，但多个进程读写同一管道时必须自己用文件锁或 IPC 信号量同步访问。

C 库还提供 popen()/pclose() 包装函数包办脏活。popen(命令路径, 类型) 的流程：pipe() 建管道 → fork 子进程，子进程按 type 把管道相应端的描述符复制到 1（type 为 r 时复制写端）或 0（type 为 w 时复制读端）、关掉 pipe 返回的原始描述符、execve 执行指定程序 → 父进程关掉不用的那一端 → 返回指向 FILE 结构的指针。之后父进程就能用 fprintf()/fscanf() 等高层 I/O 与子进程交换数据。pclose() 只是调 wait4() 等 popen 创建的进程终止。

管道的数据结构

管道通过 read()/write() VFS 系统调用访问，所以内核为每个管道创建一个 inode 对象 + 两个文件对象（读一个、写一个）。

inode 的 i_pipe 字段指向 pipe_inode_info 结构：

字段含义
wait管道/FIFO 等待队列
nrbufs含有待读数据的缓冲个数
curbuf第一个含待读数据的缓冲的下标
bufs[16]管道缓冲描述符数组
tmp_page缓存页框指针
start当前管道缓冲内的读位置
readers / writers读/写进程标志（或数量）
waiting_writers睡在等待队列里的写进程数
r_counter / w_counter类似 readers/writers，供等待读写方时使用
fasync_readers / fasync_writers用于信号的异步 I/O 通知

核心是管道缓冲（pipe buffer）：一个装着”已写入、尚未读出”数据的页框。直到 Linux 2.6.10，每个管道只有一个管道缓冲；2.6.11 内核大改之后每个管道有 16 个，大幅提升了向管道写大块数据的应用性能。

pipe_buffer 对象描述每个缓冲：

字段含义
page缓冲页框的页描述符地址
offset页框内有效数据的当前位置
len管道缓冲内有效数据长度
ops管道缓冲方法表地址（空缓冲为 NULL）

ops 指向 anon_pipe_buf_ops 表，含三个方法：map（访问数据前调，对页框执行 kmap()——万一是高端内存页框呢，见 /linux内核/lk08）、unmap（访问结束执行 kunmap()）、release（释放缓冲时调，实现了一个单页内存缓存：被释放的不是存数据的那个页框，而是把它和 tmp_page 指向的缓存页框互换——回收腾出来的页框先存着，下次写管道时直接用，省一次分配）。

16 个管道缓冲可以看作一个全局循环缓冲：写进程不断往里添数据，读进程不断取走。当前已写未读的总字节数叫管道大小（pipe size）。为效率起见，待读数据可以分散在多个半满的缓冲里——写操作发现上一个缓冲装不下新数据时，直接启用一个新空缓冲。内核要追踪两处：下一个待读字节所在的缓冲及其页内偏移（curbuf 字段 + 对应 pipe_buffer 的 offset 字段）；第一个空缓冲的下标（curbuf + nrbufs，模 16）。管道数据结构的并发保护靠 inode 内置的 i_sem 信号量。

pipefs 特殊文件系统

管道是一组没有磁盘映像的 VFS 对象。Linux 2.6 把它们组织进 pipefs 特殊文件系统（/linux内核/lk12）统一管理。它在系统目录树里没有挂载点，用户永远看不到它；但有了 pipefs，管道就完全融入 VFS 层，内核可以用处理 FIFO 的同一套方式处理它。

init_pipe_fs() 在内核初始化时注册并挂载 pipefs：

struct file_system_type pipe_fs_type;
pipe_fs_type.name = "pipefs";
pipe_fs_type.get_sb = pipefs_get_sb;
pipe_fs.kill_sb = kill_anon_super;
register_filesystem(&pipe_fs_type);
pipe_mnt = do_kern_mount("pipefs", 0, "pipefs", NULL);

pipefs 根目录对应的已挂载文件系统对象存在 pipe_mnt 变量里。

创建与销毁管道

pipe() 系统调用由 sys_pipe() 服务，后者调 do_pipe()，步骤：get_pipe_inode() 在 pipefs 里分配并初始化 inode——分配新 inode、分配 pipe_inode_info 存进 i_pipe、curbuf/nrbufs 清零、bufs 数组清零、r_counter/w_counter 置 1、readers/writers 置 1 → 为读端分配文件对象和描述符（f_flag = O_RDONLY，f_op 指向 read_pipe_fops 表）→ 为写端同样处理（O_WRONLY，write_pipe_fops 表）→ 分配 dentry 对象把两个文件对象和 inode 联系起来，把新 inode 插进 pipefs → 返回两个描述符。

发起 pipe() 的进程起初是唯一能访问该管道的进程（读、写都算），所以 readers/writers 都是 1。这两个字段只在对应文件对象仍被打开时为 1，文件对象被释放就置 0。fork 不会让它们增值——它们永远不超过 1；fork 增加的是所有文件对象的使用计数，所以即使父进程死了，对象也不释放，管道对子进程保持可用。

进程对管道描述符调 close() 时，内核对文件对象执行 fput() 递减使用计数；计数归 0 就调用文件操作的 release 方法——按读/写端分别是 pipe_read_release()/pipe_write_release()，都转入 pipe_release()：把 readers 或 writers 置 0；若两者都为 0，对所有管道缓冲调 release 方法（页框归还伙伴系统）并释放 tmp_page 缓存页；否则唤醒睡在管道等待队列上的进程，让它们察觉管道状态变化。

从管道读

POSIX 对读操作规定了细致的行为。设管道大小为 p（待读字节数）、请求读 n 字节：

条件阻塞读非阻塞读
p = 0，有写进程且有睡眠的写者等待数据到来后拷贝并返回其大小返回 -EAGAIN
p = 0，有写进程无睡眠写者拷贝 n 字节并返回 n，缓冲空时等待数据返回 -EAGAIN
p = 0，无写进程返回 0返回 0
0 < p < n拷贝 p 字节并返回 p（管道被读空）同左
p ≥ n拷贝 n 字节并返回 n（管道剩 p-n 字节）同左

两种情况会阻塞当前进程：系统调用开始时管道是空的；管道里数据不足 n 字节且先前有写进程在等待缓冲空间。读可以是非阻塞的——管道没法用 open() 的 O_NONBLOCK（管道打不开），要靠对描述符调 fcntl() 设 O_NONBLOCK。read() 返回 0 当且仅当管道为空且已没有进程持有写端文件对象——这正是”读端判断写端已关闭”的依据。

pipe_read() 的步骤：拿 inode 的 i_sem → nrbufs 为 0（全空）时按上表决定返回还是阻塞——阻塞则 prepare_to_wait() 排队 → 放信号量 → schedule() → 醒来 finish_wait()、重新拿信号量、回到开头 → 从 curbuf 取当前缓冲下标 → 调缓冲的 map 方法 → 把请求字节数（或缓冲里剩余字节数，取小者）拷进用户地址空间 → unmap → 更新 offset 和 len → 缓冲被读空（len 为 0）则调 release 方法释放页框、ops 置 NULL、curbuf 前进、nrbufs 减一 → 没拷够且 nrbufs 非 0 就回第 3 步继续读下一个缓冲 → 缓冲全空但有睡眠的写进程且读是阻塞式，唤醒等待队列上所有进程后回头重试 → 放 i_sem → 唤醒所有睡眠的写进程 → 返回拷贝的字节数。

向管道写

POSIX 对写操作同样有规定。设缓冲空闲字节数为 u、请求写 n 字节：

条件阻塞写非阻塞写
u < n ≤ 4,096，有读进程等 n-u 字节被腾出后拷 n 字节返回 n返回 -EAGAIN
n > 4,096，有读进程拷 n 字节（必要时等待）返回 nu>0 时拷 u 字节返回 u；u=0 返回 -EAGAIN
u ≥ n拷 n 字节返回 n同左
无读进程发 SIGPIPE 信号，返回 -EPIPE同左

关键规则：少量字节的写必须是原子的——两个以上进程并发写同一管道时，每次不超过 4,096 字节（管道缓冲大小）的写必须完整完成、不能被其他进程的写穿插；超过 4,096 字节的写可以不原子、也可能让进程睡眠。

另一条铁律：管道没有读进程时写必须失败——内核给写进程发 SIGPIPE 信号，write() 以 -EPIPE 错误码结束（这就是经典的 “Broken pipe” 报错来源）。

pipe_write() 的步骤：拿 i_sem → 检查有无读进程，没有就发 SIGPIPE、放信号量、返回 -EPIPE → 由 curbuf + nrbufs - 1 算出最后写入的缓冲下标；它装得下全部数据则 map → 拷贝 → unmap → 更新 len，收工 → nrbufs 等于 16（没有空缓冲）时：非阻塞写直接返回 -EAGAIN；阻塞写则 waiting_writers 加一、prepare_to_wait() 排队、放信号量、schedule()，醒来后 finish_wait()、重新拿锁、waiting_writers 减一、回头重试 → 有空缓冲了：由 curbuf + nrbufs 定位第一个空缓冲 → 伙伴系统分配新页框（除非 tmp_page 缓存页可用）→ 从用户地址空间拷至多 4,096 字节进页框（必要时临时映射到内核线性地址空间）→ 填 pipe_buffer：page 指向页描述符、ops 指向 anon_pipe_buf_ops、offset = 0、len = 写入字节数 → nrbufs 加一 → 没写完就回第 4 步 → 放 i_sem → 唤醒所有睡眠的读进程 → 返回写入字节数。

常见坑：Broken pipe 与 read 返回 0

写端常见的 “Broken pipe” 是因为所有读进程都退出了（readers 为 0），内核主动发 SIGPIPE 并返回 -EPIPE——不是 bug，是设计。反过来，读端收到 read() 返回 0（EOF）意味着”管道空且写端已全部关闭”；写端还在但暂时没数据时，阻塞读会等待而不是返回 0。分不清这两者，生产者/消费者程序的退出逻辑就写不对。

FIFO

管道有一个致命短板：已经存在的管道无法被”打开”——两个任意进程要共享管道，除非管道由它们的共同祖先创建。对很多应用这是硬伤：比如数据库服务器持续响应各客户端的查询，服务器和按需被 shell 创建的客户端之间根本没有共同管道可用。

解决方案是命名管道（named pipe）或 FIFO（first in, first out——先写入的字节先被读出）。FIFO 像管道：打开后由内核缓冲暂存交换的数据，不占磁盘块；但因为有磁盘 inode、文件名出现在系统目录树里，任何进程都能打开它。前面数据库的例子：服务器启动时创建一个 FIFO 供客户端发请求；每个客户端在连接前创建另一个 FIFO 供服务器写回答，并把 FIFO 名字附在首条请求里。

Linux 2.6 里 FIFO 和管道几乎一样，用同一套 pipe_inode_info 结构，读写也是同一个 pipe_read()/pipe_write()。只有两处实质差别：

  • FIFO 的 inode 出现在系统目录树里，而不是 pipefs 里；
  • FIFO 是双向通信通道——可以以读/写模式打开。

创建与打开 FIFO

用 mknod() 系统调用创建，参数是路径名和 S_IFIFO（0x10000）与权限位掩码的按位或；POSIX 的 mkfifo() 在 Linux 里就是个调 mknod() 的 C 库函数。创建后用寻常的 open()/read()/write()/close() 访问，但 VFS 特殊处理它——FIFO 的 inode 和文件操作是定制的，与它存放于哪个文件系统无关。

打开 FIFO 时 VFS 走设备文件的流程（/linux内核/lk13）：文件系统相关的 read_inode 方法发现磁盘 inode 代表特殊文件，调 init_special_inode() 把 inode 的 i_fop 设为 def_fifo_fops 表；内核随后执行该表的 open 方法，即 fifo_open()：

  1. 拿 inode 的 i_sem 信号量。
  2. i_pipe 为 NULL（FIFO 尚未打开过）则分配并初始化新的 pipe_inode_info，动作与管道创建的 1b~1e 步相同。
  3. 按访问模式给文件对象的 f_op 设相应操作表：
访问类型文件操作表读方法写方法
只读read_fifo_fopspipe_read()bad_pipe_w()
只写write_fifo_fopsbad_pipe_r()pipe_write()
读/写rdwr_fifo_fopspipe_read()pipe_write()
  1. 只读或读/写模式：readers 和 r_counter 加一；若是只读且此前没有读进程，唤醒等待队列里睡眠的写进程。
  2. 只写或读/写模式：writers 和 w_counter 加一；若是只写且此前没有写进程，唤醒睡眠的读进程。
  3. 没有读方或没有写方时，按 POSIX 规则决定阻塞还是报错：
访问类型阻塞非阻塞
只读，有写者成功返回成功返回
只读，无写者等待写者出现成功返回
只写，有读者成功返回成功返回
只写，无读者等待读者出现返回 -ENXIO
读/写成功返回成功返回
  1. 放信号量，返回 0。

三张文件操作表的差别全在读写方法：允许读的用 pipe_read()，否则用只会返回错误码的 bad_pipe_r()；写同理。

System V IPC 框架

System V IPC 是一组让用户态进程完成三件事的机制：用信号量互相同步、互相收发消息、共享一块内存。它最早出现在”Columbus Unix”中，后被 AT&T System III 采纳，如今几乎所有 Unix 系统都有，Linux 也不例外。

三个关键特性：IPC 资源（信号量、消息队列、共享内存区）在进程请求时动态创建；资源是持久的——除非进程显式删除，它一直驻留内存直到系统关机；资源可被任何进程使用，包括与创建者毫无亲缘关系的进程。

IPC 键与 IPC 标识符

因为同类资源可以有多个，每个资源由 32 位 IPC 键标识（类似文件的路径名），并拥有 32 位 IPC 标识符（类似打开文件的描述符）。标识符由内核分配、全系统唯一；键由程序员自由选择。通信各方都引用资源的标识符。

semget()/msgget()/shmget() 三个函数分别创建信号量、消息队列、共享内存区，核心目标都是从传入的 IPC 键推出对应的 IPC 标识符；键没有对应资源时就新建。出错时返回：

错误码含义
EACCESS进程没有相应访问权限
EEXIST试图用已存在的键创建资源
EINVAL参数无效
ENOENT键对应的资源不存在且未要求创建
ENOMEM存储不足
ENOSPC超出资源数量上限

两个独立进程共享一个 IPC 资源有两种方式：约定固定键——简单，但撞键风险真实存在：别的程序可能恰好选了同一个键，IPC 调用成功返回的却是错误资源的标识符；IPC_PRIVATE 键——一个进程用它创建新资源，再把标识符传给对方（或直接 fork 出对方），保证资源不会被无关应用误用。

三个函数的最后一个参数可含三个标志：IPC_CREAT（不存在则创建）、IPC_EXCL（配合 IPC_CREAT，资源已存在则失败）、IPC_NOWAIT（访问资源时不阻塞）。注意即使 IPC_CREAT 和 IPC_EXCL 都用了，也无法独占资源——别的进程总能凭标识符访问它。

为降低”拿错资源”的风险，内核不立即回收刚释放的标识符：每个新标识符几乎总大于同类型前一个资源的标识符（仅当 32 位溢出时例外）。公式：

IPC identifier = s × M + i

其中 s 是槽位使用序号（从 0 起，每次分配加一，到阈值后归零），M 是可分配资源数上限（Linux 2.6 中为 IPCMNI = 32,768），i 是槽位下标（0 ≤ i < M）。

每类 IPC 资源各有一个 ipc_ids 结构（in_use 已分配数、max_id 最大槽位下标、seq/seq_max 序号、sem 保护信号量、entries 指向 ipc_id_ary）。ipc_id_ary 的 p 字段是指向 kern_ipc_perm 结构的指针数组（每类资源的数组初始大小分别为：共享内存 1、消息队列 16、信号量 128，太小会动态扩容），size 是数组大小。管理员可通过 /proc/sys/kernel/sem、/proc/sys/kernel/msgmni、/proc/sys/kernel/shmmni 调整各类资源的数量上限。

kern_ipc_perm 是每个资源的权限描述符：lock 自旋锁、deleted 标志、key（IPC 键）、uid/gid（当前属主）、cuid/cgid（创建者）、mode（六位权限位——属主/组/其他 各有读写位，没有执行位）、seq（该资源的槽位使用序号）、security（SELinux 用）。

semctl()/msgctl()/shmctl() 管理资源：IPC_SET 改属主和权限位，IPC_STAT/IPC_INFO 查信息，IPC_RMID 删除资源；另有多类型专属子命令。资源创建后，操作它的专属函数是：semop()（获取/释放信号量）、msgsnd()/msgrcv()（发/收消息）、shmat()/shmdt()（挂接/摘除共享内存）。

ipc() 系统调用

80×86 上所有 IPC 函数都走一个系统调用 ipc()。进程调 msgget() 实际调的是 C 库包装函数，它把 msgget 的全部参数加上子命令码 MSGGET 传给 ipc()；sys_ipc() 服务例程按子命令码分发到对应内核函数。这个”多路复用器”是历史遗留：当年 System V IPC 可编译成动态模块（见附录 B），为一个可能不存在的内核组件在 system_call 表里占多个表目不值，于是用一个入口。如今 IPC 不能再作为模块编译，复用器失去意义——HP 的 Alpha 和 Intel 的 IA-64 上每个 IPC 函数都有独立系统调用。

IPC 信号量

IPC 信号量与第 5 章的内核信号量（/linux内核/lk05）思想相同：用计数器为多个进程提供对共享数据结构的受控访问。资源可用时信号量为正，不可用时为 0；进程想访问资源就尝试递减计数，内核会把进程阻塞到操作产生正值为止；进程释放资源就递增计数，顺带唤醒等待者。

但 IPC 信号量比内核信号量复杂，原因有二：

  1. 一个 IPC 信号量是一组（一个或多个）信号量值，而非单个值——同一个 IPC 资源可以保护多个独立的共享数据结构。组内基本信号量（primitive semaphore）的个数在 semget() 创建时指定。IPC 信号量资源数上限默认 128，单个资源内基本信号量数上限默认 250，管理员可通过 /proc/sys/kernel/sem 调整。
  2. **可撤销操作（undoable operations）**的失效保险机制：进程半路死掉时来不及撤销自己已做的信号量操作（比如已预留未释放），选择该机制后，进程死亡时内核自动把信号量恢复到”该进程从未操作过”的值，防止其他进程因它而无限期阻塞。

典型使用流程：semget() 拿信号量标识符（要新建就带 IPC_CREAT 或 IPC_PRIVATE 并指明基本信号量个数）→ semop() 原子地测试并递减所有相关基本信号量（全部成功则进程获准访问资源；有信号量被占用则通常挂起等待）→ 用完再调 semop() 原子递增 → 可选地 semctl(IPC_RMID) 删除。semop() 接收标识符、一个描述各操作的整数数组、操作个数；可指定 SEM_UNDO 标志启用可撤销语义。

数据结构

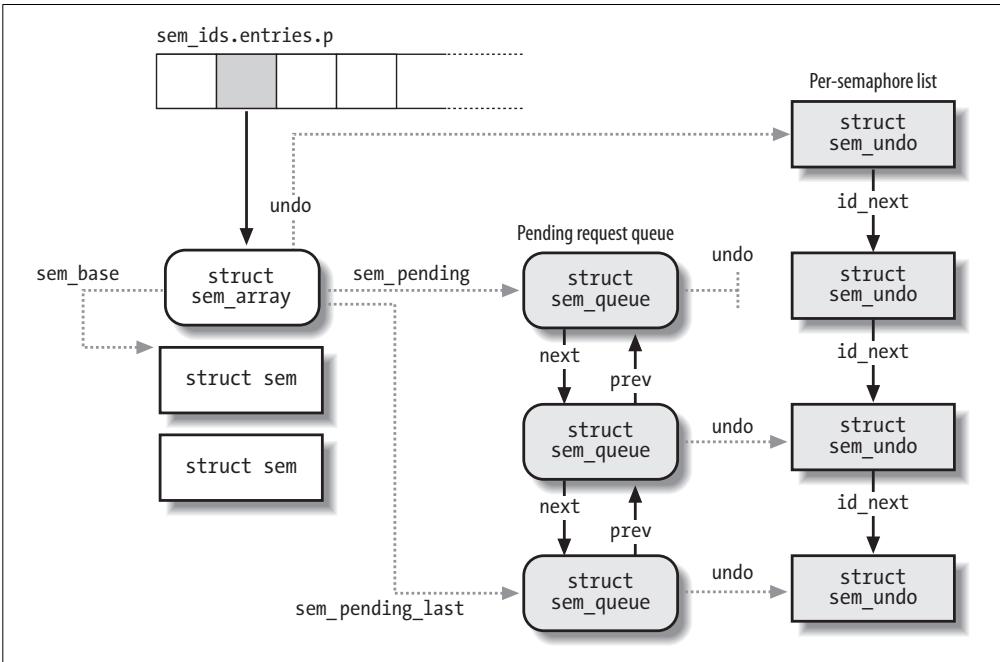

图 2：IPC 信号量数据结构——sem_ids 到 sem_array 再到 sem 数组与等待队列

sem_ids 变量存信号量类型的 ipc_ids；其 ipc_id_ary 的数组形式上存 kern_ipc_perm 指针，实际每个结构就是 sem_array 的第一个字段。sem_array 的字段：sem_perm（权限）、sem_otime/sem_ctime（最近 semop()/变更时间戳）、sem_base（指向 sem 数组）、sem_pending/sem_pending_last（挂起操作队列）、undo（可撤销请求链表）、sem_nsems（基本信号量个数）。

每个 sem 结构对应一个基本信号量，只有两个字段：semval（计数器值）和 sempid（最近访问该信号量的进程 PID，可用 semctl() 查询）。

可撤销操作：sem_undo 双链表

进程通过在 semop() 里指定 SEM_UNDO 声明可撤销操作。帮助内核撤销的信息存在 sem_undo 结构里：信号量的 IPC 标识符 + 一个整数数组，数组每项记录该进程对此基本信号量所有可撤销操作的净变化量。

举例：进程操作一个含四个基本信号量的资源，semop() 把第一个计数加 1、第二个减 2，并带 SEM_UNDO——则 sem_undo 数组第 1 项减 1、第 2 项加 2、其余不动。进程退出时，数组中任何非零值都对应着未平衡的操作，内核直接把该值加回对应信号量计数——被中止进程的改动被回退，其他进程的改动原样保留。

内核用两条链表高效管理（名字是笔者起的）：

  • 按进程链表：进程做过的所有可撤销操作对应的 sem_undo。进程描述符的 sysvsem.undo_list 字段指向 sem_undo_list 结构，其指针指向链首；每个 sem_undo 的 proc_next 字段串起链表。注意：带 CLONE_SYSVSEM 标志的 clone 进程共享同一个 sem_undo_list，因此共享可撤销操作链。
  • 按信号量链表：对某信号量做过可撤销操作的所有进程的 sem_undo。sem_array 的 undo 字段指向链首，sem_undo 的 id_next 串链。

按进程链表在进程终止时用：exit_sem()（由 do_exit() 调用，/linux内核/lk03）遍历链表，撤销该进程在每个信号量上的未平衡操作。按信号量链表在两个场合用：进程用 semctl() 强制设定某基本信号量的值时——内核把所有相关 sem_undo 数组中对应元素清零（此前的可撤销操作已无意义，撤销它们反而会破坏强制值）；信号量资源被销毁时——把相关 sem_undo 的 semid 置 -1 使其失效。

挂起请求队列

每个 IPC 信号量有一条挂起请求队列，记录在一个或多个基本信号量上等待的进程。队列是 sem_queue 结构的双向链表，sem_array 的 sem_pending 和 sem_pending_last 分别指向队首队尾——尾插新请求，按 FIFO 顺序服务。重要字段：nsops（涉及的基本信号量个数）、sops（操作数组）、sleeper（发起请求的睡眠进程描述符地址）、undo（指向对应 sem_undo，操作不可撤销时为 NULL）、alter（操作是否修改信号量数组）。

IPC 消息

进程发出的每条消息被送进一个 IPC 消息队列，在那里滞留到被别的进程读走。

消息由固定大小的头部 + 变长正文组成，还可以贴一个整数消息类型标签——接收方可以按类型有选择地取消息。消息一旦被读出，内核就销毁它：每条消息只能被一个进程接收。

发消息用 msgsnd()：参数是目标队列的 IPC 标识符、正文大小、用户态缓冲区地址（缓冲里是消息类型紧跟消息正文）。收消息用 msgrcv()：参数是队列标识符、接收缓冲区指针（类型和正文拷到这里）、缓冲大小、选择值 t——t 为 0 返回队首消息；t 为正返回队列中第一条类型等于 t 的消息；t 为负返回队列中类型值最小且 ≤ |t| 的第一条消息。

为防资源耗尽设限：消息队列资源数上限默认 16、单条消息大小上限默认 8,192 字节、单个队列消息总大小上限默认 16,384 字节；管理员可通过 /proc/sys/kernel/msgmni、msgmnb、msgmax 调整。

数据结构

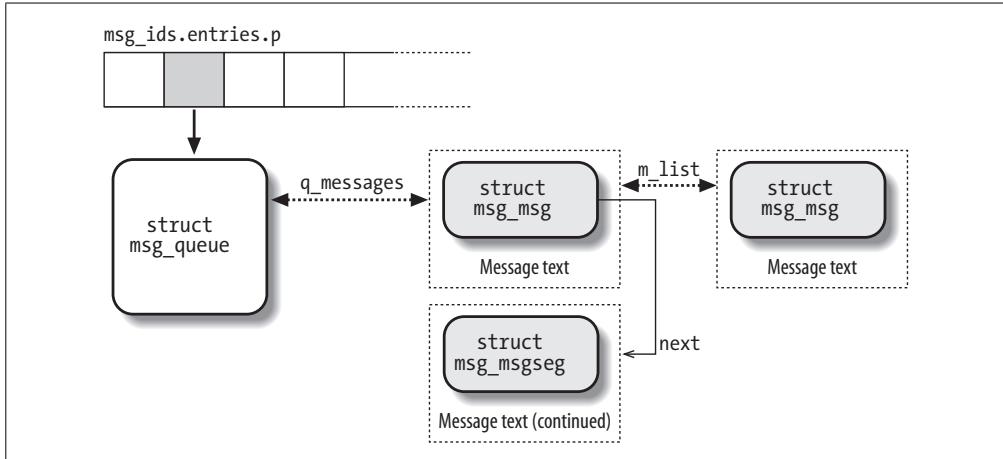

图 3：IPC 消息队列数据结构——msg_queue 汇集消息链表与收发双方

msg_ids 存消息队列类型的 ipc_ids；数组形式上存 kern_ipc_perm 指针，实际是 msg_queue 的第一个字段。msg_queue 的字段：q_perm（权限）、q_stime/q_rtime/q_ctime（最近发送/接收/变更时间）、q_qcbytes/q_qnum（队列当前字节数/消息数）、q_qbytes（队列字节上限）、q_lspid/q_lrpid（最近发送/接收进程 PID）、以及三条链表头——q_messages（队列中的消息）、q_receivers（阻塞的接收进程）、q_senders（阻塞的发送进程）。

每条消息被拆进一或多个动态分配的页：第一页开头是 msg_msg 头部（m_list 链表指针、m_type 消息类型、m_ts 正文大小、next 下一页指针、security）。正文紧跟描述符之后；超过 4,072 字节（页大小减去 msg_msg 大小）的部分继续放下一页——第二页开头是 msg_msgseg 描述符（只有 next 指针），如此链下去。

队列满（消息数或总字节数到顶）时，试图入队的进程可能被阻塞——q_senders 链表收拢所有阻塞的发送进程描述符。队列空（或进程要的消息类型不在队列里）时接收进程也可能被阻塞——q_receivers 链表挂着每个阻塞接收进程的 msg_receiver 结构（含进程描述符指针、目标 msg_msg 指针、请求的消息类型）。

IPC 共享内存

共享内存是最有用的 IPC 机制：让多个进程把公共数据结构放进一个 IPC 共享内存区来访问。想访问的进程通过 shmat() 把一个新内存区（/linux内核/lk09）加进自己的地址空间，映射共享内存区的页框；之后这些页框由内核按请求调页（demand paging）轻松管理。

三个函数：shmget() 拿共享内存区的 IPC 标识符（必要时创建）；shmat() 把共享内存区”挂接”（attach）到进程——它往进程地址空间加一个共享内存映射，进程可以指定起始线性地址，但地址通常无关紧要，各进程可以用各自不同的地址；shmat() 不改页表，页表要等进程真正访问时按需填充。shmdt() 把共享内存区”摘除”（detach）——从进程地址空间移除对应内存区。切记：IPC 共享内存资源是持久的——即使没有任何进程在用它，它的页也不能丢弃（但可以换出到交换区）。

资源限额：共享内存区数量上限默认 4,096、每段大小上限默认 32 MB、所有段总大小上限默认 8 GB；管理员可通过 /proc/sys/kernel/shmmni、shmmax、shmall 调整。

数据结构：shm 特殊文件系统

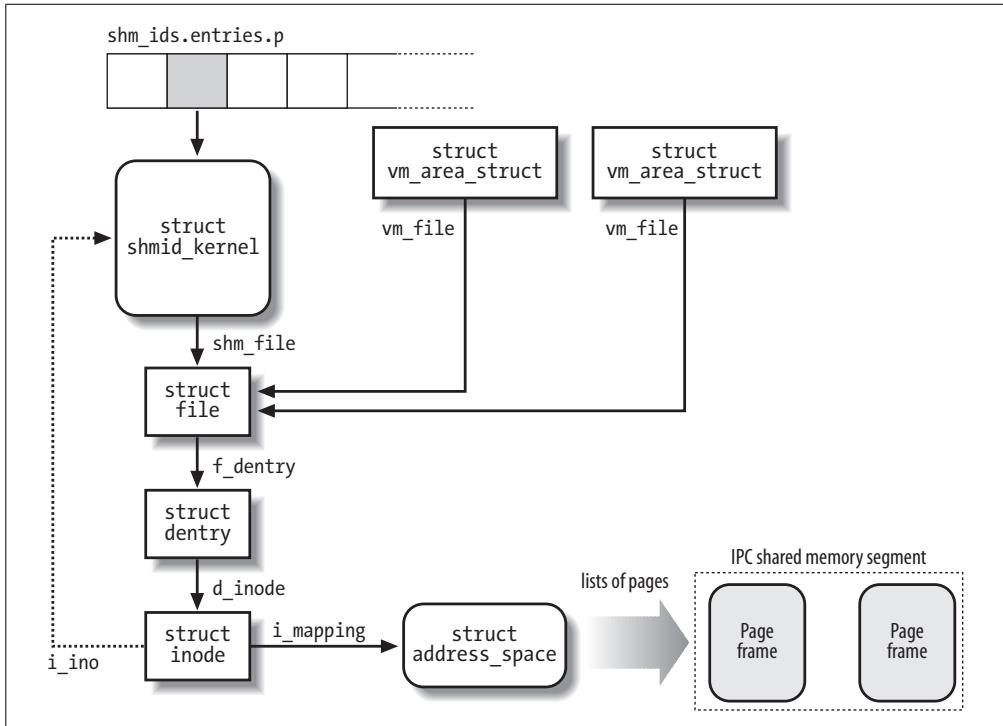

图 4：IPC 共享内存数据结构——借道 VFS：shm 文件系统的 inode 串联起一切

shm_ids 存共享内存类型的 ipc_ids；数组元素实际是 shmid_kernel 结构：shm_perm（权限）、shm_file（段的特殊文件对象）、id（槽位下标）、shm_nattach（当前挂接数）、shm_segsz（段大小字节）、shm_atim/shm_dtim/shm_ctim（最近挂接/摘除/变更时间）、shm_cprid/shm_lprid（创建者/最近访问进程 PID）、mlock_user（把段锁进内存的用户）。

最关键的是 shm_file——它体现了 Linux 2.6 中 IPC 共享内存与 VFS 层的深度整合：每个 IPC 共享内存区对应 shm 特殊文件系统里的一个文件。shm 文件系统在目录树里没有挂载点，没人能用常规 VFS 系统调用打开它的文件；但进程挂接段时，内核调 do_mmap() 在进程地址空间建立该文件的共享内存映射（/linux内核/lk16）。shm 文件的对象只有 mmap 一个方法，由 shm_mmap() 实现。

联动关系如图 4：对应共享内存区的内存区是 vm_area_struct 对象，其 vm_file 字段指向 shm 文件的文件对象，文件对象引用 dentry 和 inode；inode 的 i_ino（inode 号）就是共享内存区的槽位下标，所以 inode 间接引用着 shmid_kernel 描述符。和所有共享内存映射一样，页框通过内嵌在 inode 里的 address_space 对象进页缓存（/linux内核/lk15）；共享内存页的 address_space 方法存放在全局变量 shmem_aops 里。

共享内存页的换出

共享内存区的页是可交换的但不可同步的（见 /linux内核/lk17 表 17-1）——它们映射的 inode 在磁盘上没有映像，所以回收前必须写进交换区。又因为资源是持久的（页面在段未被挂接时也必须保留），内核不能像普通页那样直接丢弃它们。

PFRA 回收共享内存页的旅程：一切照常走到 shrink_list() → try_to_unmap() 清掉所有用户地址空间里的页表项 → shrink_list() 检查 PG_dirty 调 pageout()（共享内存页在分配时就被标记为脏，所以 pageout 总会被调用）→ pageout() 调用映射文件 address_space 的 writepage 方法，即 shmem_writepage()：在交换区分配页槽、把页从页缓存挪进交换缓存（只是换一个 owner address_space 而已）、把换出页标识符存进内嵌 inode 的 shmem_inode_info 结构、再把 PG_dirty 置回去 → shrink_list() 看到 PG_dirty 又置位了，中止本次回收，把页留在 inactive 链表 → 迟早 PFRA 再次处理这页，再次 shrink_list() → 再次 pageout()——这次页已在交换缓存里，owner 是交换子系统的 swapper_space，writepage 方法变成了 swap_writepage()，真正把页写进交换区（/linux内核/lk17）→ 写完后 shrink_list() 确认页已干净，从交换缓存摘除、页框归还伙伴系统。

共享内存的请求调页

shmat() 添加的内存区是”空壳”：只加了内存区、没改页表，而且页可能已被换出——所以一切靠请求调页驱动。

进程访问共享内存区中尚未分配页框的位置时发生缺页：异常处理程序发现地址在进程地址空间内且页表项为空，调用 do_no_page()（/linux内核/lk09）；该函数检查内存区的 nopage 方法并调用它，把返回的地址填进页表项。共享内存的内存区总是定义 nopage 方法，实现为 shmem_nopage()：

  1. 沿 VFS 对象的指针链找到共享内存资源的 inode 对象。
  2. 由内存区描述符的 vm_start 和出错地址算出段内逻辑页号。
  3. 页在页缓存里？是就返回页描述符地址。
  4. 页在交换缓存里且是最新的？是就返回页描述符地址。
  5. shmem_inode_info 里存着该逻辑页号的换出页标识符？是就调 read_swap_cache_async() 执行换入（/linux内核/lk17），等数据传输完成后返回页描述符地址。
  6. 都不是——页从未存在或已彻底丢弃：从伙伴系统分配新页、插入页缓存、返回其地址。

do_no_page() 把进程页表中对应出错地址的表项指向返回的页框——此后各进程访问同一逻辑页就汇聚到同一页框，共享达成。

POSIX 消息队列

POSIX 标准（IEEE Std 1003.1-2001）定义了基于消息队列的 IPC，通常称 POSIX 消息队列。它与 System V 消息队列很像，但有四大优势：更简单的基于文件的接口；原生支持消息优先级（优先级直接决定消息在队列中的位置）；原生支持到达异步通知（信号或创建线程）；阻塞的收发操作支持超时。

库函数一览：

函数说明
mq_open()打开（可选创建）一个 POSIX 消息队列
mq_close()关闭队列（不销毁）
mq_unlink()销毁队列
mq_send() / mq_timedsend()发消息；带时限版为发送限定等待时间
mq_receive() / mq_timedreceive()取消息；带时限版为接收限定等待时间
mq_notify()为空队列建立消息到达的异步通知机制
mq_getattr() / mq_setattr()获取/设置队列属性（主要是收发是否阻塞）

典型用法：mq_open() 打开队列——第一个参数是队列名字符串，形似文件名且必须以斜杠开头；接受的标志是 open() 的子集：O_RDONLY、O_WRONLY、O_RDWR、O_CREAT、O_EXCL、O_NONBLOCK（非阻塞收发）；指定 O_CREAT 即创建新队列。返回的队列描述符类似 open() 返回的文件描述符。之后用 mq_send()/mq_receive()（或带时限版）收发，用 mq_notify() 免去阻塞等待或轮询——可要求”消息插入空队列时”给选定进程发信号或创建新线程。用完后 mq_close() 关闭——注意它不销毁队列，正如 close() 不删除文件；销毁要用 mq_unlink()。

Linux 2.6 的实现简单直接：引入 mqueue 特殊文件系统（/linux内核/lk12），每个现存队列对应其中一个 inode。内核提供的系统调用与库函数大体对应：mq_open()、mq_unlink()、mq_timedsend()、mq_timedreceive()、mq_notify()、mq_getsetattr()——它们透明地操作 mqueue 文件系统的文件，大部分工作由 VFS 层完成。比如内核没有 mq_close() 系统调用：库函数拿到的”队列描述符”其实就是文件描述符，mq_close() 直接执行 close() 系统调用即可。

mqueue 文件系统不一定要挂载到目录树；但如果挂载了，用户可以用 touch 在其根目录创建消息队列、读对应文件了解队列信息，应用还能用 select()/poll() 感知队列状态变化。

每个队列由 mqueue_inode_info 描述符描述，内嵌 mqueue 文件系统中那个文件的 inode 对象。系统调用收到队列描述符后：fget() 由描述符推出文件对象地址 → 取 mqueue 文件的 inode → 得到内嵌该 inode 的 mqueue_inode_info。待处理消息收拢在描述符为根的单链表里，每条消息用 msg_msg 描述符表示——与 System V IPC 消息用的是同一个描述符。

通关标准

不看书答出：管道为什么必须有共同祖先、FIFO 怎么解决？管道 16 个缓冲如何组成循环队列，curbuf/nrbufs 各管什么？读端何时读到 0、写端何时吃 SIGPIPE？IPC 键与 IPC 标识符的区别，标识符公式 s×M+i 防什么？IPC 信号量的可撤销操作如何由两条 sem_undo 链表保障？共享内存页从”页缓存”到”交换缓存”再到落盘的两段式换出流程？POSIX 消息队列比 System V 多了什么？——全部答出，本章过关。
