📘 第 9 章：进程地址空间

Properties2
description讲透 Linux 如何用内存区域+缺页异常实现延迟分配，看懂 mmap、brk、fork 背后的地址空间机制
tagslinux内核

60分钟阅读

图 1：第 9 章章首插图

这一篇在干嘛？

前一章讲了内核自己怎么分配内存，这一章讲内核怎么给用户态进程分配内存。核心思路是”能拖就拖”：进程要内存时先只给它一段线性地址区间（内存区域），真正的物理页框等到访问那一刻发生缺页异常了才分配。理解这套机制，你才能看懂 malloc、mmap、fork 到底做了什么，以及”段错误”是怎么被内核判定的。

引言：进程地址空间 | 内存描述符 | 内存区域 | 数据结构与访问权限 | 查找与分配线性地址区间 | 释放线性地址区间 | 缺页异常处理程序 | 请求调页与写时复制 | 地址空间的创建销毁与堆管理

引言：进程地址空间

先对比一下内核和用户态分配内存的处境有多不同。

内核函数要动态内存很直接：__get_free_pages()、kmalloc()、vmalloc() 要多少给多少。这行得通有两个原因：内核是系统中优先级最高的组件，它请求内存一定有充分理由，没必要推迟；内核信任自己，假定所有内核函数都没有编程错误，不需要防着谁。

用户态进程就完全两码事了：

  • 进程申请内存不紧急。程序被加载时不代表马上要用到所有代码页；调用 malloc() 也不代表马上会访问拿到的全部内存。所以内核的总原则是：尽量推迟给用户进程分配动态内存。
  • 用户程序不可信任。内核必须能捕获用户态进程造成的所有寻址错误。

内核靠什么实现”推迟”？答案是引入一种新资源：当用户态进程申请动态内存时，它得到的不是页框，而是使用一段新线性地址区间的权利——这段区间成为进程地址空间的一部分，被称为”内存区域”（memory region）。等进程真正访问这段地址、触发缺页异常时，内核才把物理页框补上（也就是第 2 章提过的请求调页思想）。

进程的地址空间（address space）就是该进程允许使用的全部线性地址的集合。每个进程看到的线性地址互不相干，内核还可以随时往地址空间里增删地址区间。典型情况下，进程在以下时机获得新的内存区域：

  • 在控制台敲一条命令，shell 创建新进程执行它，新进程得到一整套全新的地址空间；
  • 运行中的进程调用 execve 装载完全不同的程序：进程 ID 不变，但旧内存区域全部释放，换上新的一套；
  • 进程对文件做”内存映射”（mmap），内核给它一个新内存区域来映射该文件；
  • 进程不断往用户态栈压数据，把栈对应的内存区域用满了，内核可能扩大这个区域；
  • 进程创建 IPC 共享内存区与其他进程共享数据；
  • 进程通过 malloc() 扩充堆（heap），内核可能扩大堆对应的内存区域。

与之相关的系统调用汇总如下：

系统调用说明
brk()改变进程堆的大小
execve()装载新的可执行文件，从而改变进程地址空间
_exit()终止当前进程并销毁其地址空间
fork()创建新进程，因而创建新地址空间
mmap(), mmap2()为文件创建内存映射，扩大进程地址空间
mremap()扩大或缩小一个内存区域
remap_file_pages()为文件创建非线性映射
munmap()销毁文件的内存映射，收缩进程地址空间
shmat()挂接共享内存区
shmdt()分离共享内存区

为什么内核必须精确掌握进程拥有哪些内存区域？因为缺页异常处理程序要靠它区分两类引发异常的地址：

  1. 编程错误造成的非法地址——比如野指针，要给进程发 SIGSEGV；
  2. 缺页造成的地址——地址确实属于进程地址空间，只是对应页框还没分配。这类”缺页”在进程看来完全合法，内核补上页框让进程继续跑即可，这正是请求调页（demand paging）的实现基础。

内存区域有两个硬性约定：起始地址和长度都必须是 4096 的倍数，这样区域标识的数据恰好填满分配给它的页框。

内存描述符

进程地址空间的全部信息都装在一个 mm_struct 类型的对象里，叫内存描述符，由进程描述符的 mm 字段引用。主要字段如下：

类型字段说明
vm_area_struct *mmap内存区域对象链表的头指针
struct rb_rootmm_rb内存区域对象红黑树的根
vm_area_struct *mmap_cache最后一次引用的内存区域对象
unsigned long (*)( )get_unmapped_area在地址空间中查找空闲线性地址区间的方法
void (*)( )unmap_area释放线性地址区间时调用的方法
unsigned longmmap_base第一个分配的匿名内存区域或文件映射的线性地址
unsigned longfree_area_cache内核查找空闲地址区间的起始搜索地址
pgd_t *pgd指向页全局目录
atomic_tmm_users次使用计数器
atomic_tmm_count主使用计数器
intmap_count内存区域的数目
rw_semaphoremmap_sem内存区域的读/写信号量
spinlock_tpage_table_lock保护内存区域和页表的自旋锁
struct list_headmmlist内存描述符链表中相邻元素的指针
unsigned longstart_code / end_code可执行代码的起始/结束地址
unsigned longstart_data / end_data初始化数据的起始/结束地址
unsigned longstart_brk / brk堆的起始/当前结束地址
unsigned longstart_stack用户态栈的起始地址
unsigned longarg_start / arg_end命令行参数的起始/结束地址
unsigned longenv_start / env_end环境变量的起始/结束地址
unsigned longtotal_vm / locked_vm / rss区域总页数/锁定页数/驻留内存页数

所有内存描述符挂在一个双向链表上（mmlist 字段），链表首元素是进程 0（init_mm）的 mmlist 字段，多处理器系统上由 mmlist_lock 自旋锁保护。

两个计数器的区别是本节最容易混淆的地方：

  • mm_users：统计共享该内存描述符的轻量级进程数；
  • mm_count：内存描述符的主使用计数，所有 mm_users 里的”用户”合计只算 1 个单位。mm_count 减到 0 时描述符才被释放。

举例：两个轻量级进程共享一个内存描述符，mm_users 为 2，mm_count 为 1。如果这个描述符暂时借给内核线程用，内核递增的是 mm_count——这样即使两个轻量级进程都死了（mm_users 归零），描述符也不会被释放，因为 mm_count 还大于 0。反过来，如果内核想在一段较长操作中确保描述符不被释放，就递增 mm_users（比如第 17 章的 try_to_unuse()），效果一样但语义不同。

获取新内存描述符用 mm_alloc()：因为描述符放在 slab 分配器高速缓存里，它调用 kmem_cache_alloc()，初始化后把 mm_count 和 mm_users 都置 1。释放路径则分两级：mmput() 递减 mm_users，减到 0 时释放局部描述符表、内存区域描述符和页表，再调 mmdrop()；mmdrop() 递减 mm_count，减到 0 才真正释放 mm_struct。

内核线程怎么办？

内核线程只在内核态运行，从不访问低于 TASK_SIZE（即 PAGE_OFFSET，通常 0xc0000000）的线性地址，所以它不需要内存区域，内存描述符的大多数字段对它毫无意义。

但页表中 TASK_SIZE 以上（内核空间）的映射对所有进程都应该一致，内核线程用哪套页表其实无所谓。为了避免无谓的 TLB 和高速缓存刷新，Linux 让内核线程直接沿用上一个普通进程的页表。为此每个进程描述符有两个指针：

  • mm：指向进程拥有的内存描述符；
  • active_mm：进程运行时实际使用的内存描述符。

普通进程两者相同；内核线程的 mm 永远是 NULL，被调度执行时其 active_mm 被初始化为上一个运行进程的 active_mm。

还有一个小麻烦：内核态修改了高地址（TASK_SIZE 以上）的页表项（典型如 vmalloc()），理论上应同步到全系统所有进程的页表里。逐个改太贵，Linux 采取延迟策略：只更新以 swapper_pg_dir 为主页全局目录的”规范”页表集（存在 init_mm 变量里），等某个进程真正访问对应地址缺页时，再由缺页处理程序把规范页表项抄过去（见缺页异常处理程序一节的 vmalloc_fault 分支，背景见第 8 章）。

内存区域

Linux 用 vm_area_struct 对象实现一个内存区域，字段如下：

类型字段说明
struct mm_struct *vm_mm指向拥有该区域的内存描述符
unsigned longvm_start区域内的第一个线性地址
unsigned longvm_end区域外的第一个线性地址
struct vm_area_struct *vm_next进程区域链表中的下一个区域
pgprot_tvm_page_prot区域页框的访问权限
unsigned longvm_flags区域的标志
struct rb_nodevm_rb红黑树的数据（颜色、父子指针）
unionshared用于反向映射的数据结构链
struct list_headanon_vma_node匿名内存区域链表的指针
struct anon_vma *anon_vma指向 anon_vma 结构
struct vm_operations_struct*vm_ops内存区域的方法
unsigned longvm_pgoff被映射文件中的偏移
struct file *vm_file被映射文件的文件对象，匿名区为 NULL
void *vm_private_data区域的私有数据
unsigned longvm_truncate_count非线性文件映射中释放地址区间时使用

vm_end – vm_start 就是区域长度。同一进程的内存区域永不重叠；新区域紧挨着旧区域且访问权限相同时，内核会尽量合并它们。

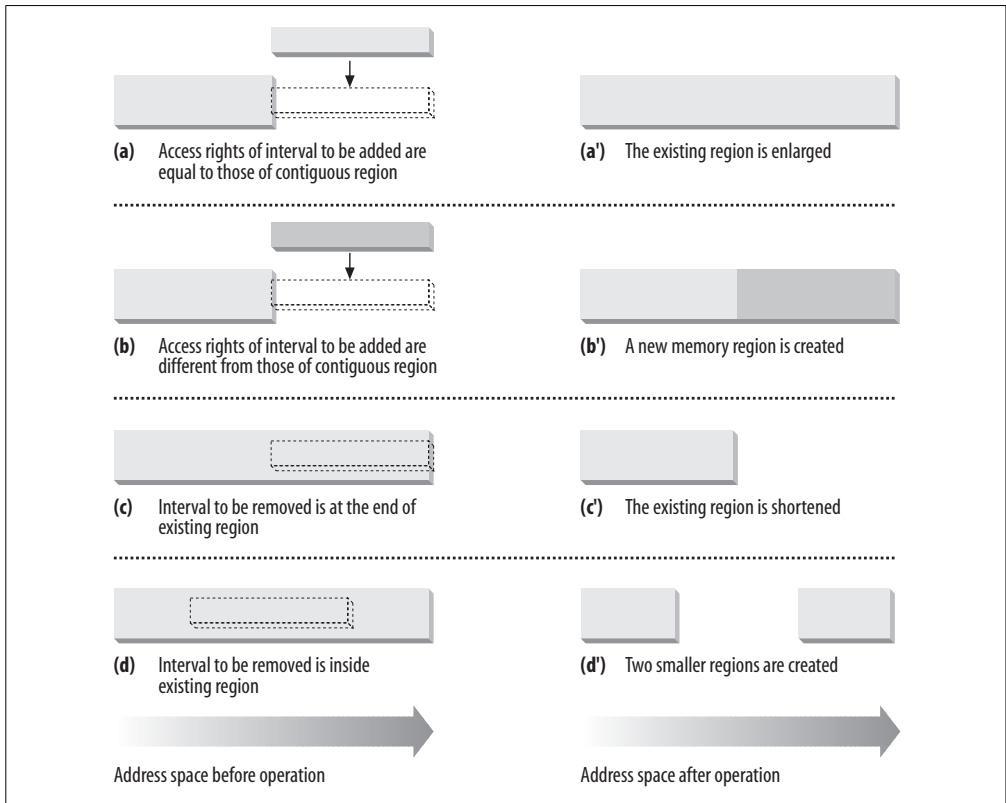

图 2：向进程地址空间添加或删除一个线性地址区间（原书图 9-1）

如图 2 所示，往地址空间加入一段新地址时，内核先看能否扩大既有区域（情形 a），不行才新建区域（情形 b）；删除一段地址时，内核调整受影响区域的大小（情形 c），必要时一个区域会被分裂成两个小区域（情形 d）。

vm_ops 字段指向 vm_operations_struct，存放内存区域的方法。对 UMA 系统只有四个方法：

方法说明
open内存区域被加入进程的区域集合时调用
close内存区域被移出进程的区域集合时调用
nopage进程访问的页不在 RAM 但地址属于该区域时，由缺页异常处理程序调用
populate为区域的线性地址预填页表项（prefaulting），主要用于非线性文件映射

数据结构与访问权限

链表 + 红黑树：一对搭档

一个进程的所有内存区域按地址升序串成单链表（vm_next 串联），头是内存描述符的 mmap 字段。相邻区域之间可以有未使用的地址空洞。map_count 记录区域数，默认上限 65536 个，管理员可通过 /proc/sys/vm/max_map_count 调整。

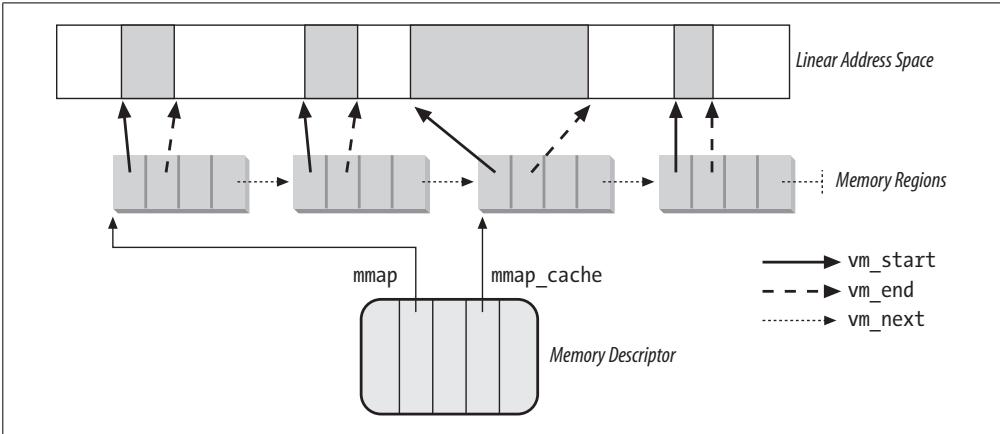

图 3：与进程地址空间相关的各描述符之间的关系（原书图 9-2）

只用链表有个问题：查找、插入、删除的耗时都与链表长度成正比。绝大多数进程的区域不多（几十个以内），无所谓；但面向对象数据库、malloc 调试器这类应用可能持有成百上千个区域，链表性能会崩掉。

所以 Linux 2.6 同时把区域放进红黑树（首树根是 mm_rb 字段，每个区域的红黑树数据在 vm_rb 字段）。红黑树里每个节点最多两个孩子，节点按键值排序：左子树的所有元素都小于 N，右子树都大于 N（图 4a）。此外还必须满足四条规则：

  1. 每个节点要么红色要么黑色；
  2. 树根必须是黑色；
  3. 红节点的孩子必须是黑色；
  4. 从任一节点到其后代叶子的每条路径，包含的黑节点数必须相同（空指针也算黑节点）。

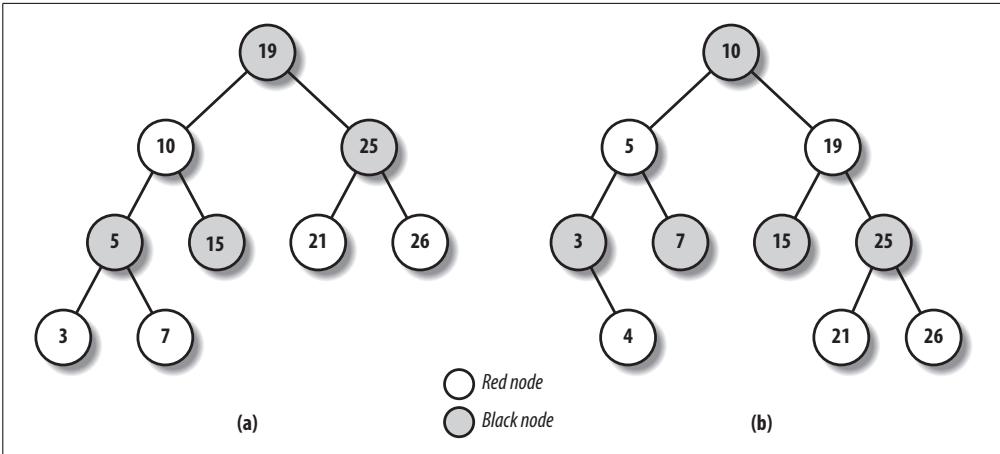

图 4：红黑树示例（原书图 9-3）

这四条规则保证 n 个内部节点的红黑树高度最多约 2×log(n)+1，查找、插入、删除的耗时都与树大小的对数成正比——区域数翻倍只多一次迭代。插入新节点时先作为红色叶子插入，若破坏规则就调整颜色或”旋转”子树（如图 4 中插入 4 的过程：先改 3、4、7 的颜色，再对以 19 为根的子树旋转）。

于是两个结构各司其职：红黑树用于”定位包含某地址的区域”，链表用于”遍历全部区域”。插入/删除时内核通过红黑树找到前驱后继，再顺手更新链表，无需扫描。

三类页标志与访问权限

一个内存区域由若干页号连续的页组成。到目前为止我们见过两类页相关的标志：

  • 页表项里的硬件标志（Read/Write、Present、User/Supervisor 等），由 80×86 分页单元硬件直接检查（见第 2 章）；
  • 页描述符 flags 字段里的标志，供内核内部使用（见第 8 章）。

现在引入第三类：内存区域的标志，存放在 vm_flags 字段里：

标志说明
VM_READ页可读
VM_WRITE页可写
VM_EXEC页可执行
VM_SHARED页可被多个进程共享
VM_MAYREAD / VM_MAYWRITE / VM_MAYEXEC / VM_MAYSHARE允许设置对应 VM_ 标志
VM_GROWSDOWN区域可向低地址扩展
VM_GROWSUP区域可向高地址扩展
VM_SHM区域用于 IPC 共享内存
VM_DENYWRITE区域映射的文件不允许为写而打开
VM_EXECUTABLE区域映射了可执行文件
VM_LOCKED区域的页被锁定，不能换出
VM_IO区域映射设备的 I/O 地址空间
VM_SEQ_READ应用程序顺序访问页
VM_RAND_READ应用程序真正随机地访问页
VM_DONTCOPYfork 新进程时不复制该区域
VM_DONTEXPAND禁止通过 mremap() 扩展区域
VM_RESERVED特殊区域，其页不得换出
VM_ACCOUNT创建 IPC 共享内存时检查空闲内存是否充足
VM_HUGETLB通过扩展分页机制处理区域中的页
VM_NONLINEAR区域实现文件的非线性映射

区域的读写执行权限可以任意组合（比如”可读不可执行”）。要让硬件直接执行权限检查，这些权限必须复制到所有对应页表项里。初始权限值存在 vm_page_prot 字段，新增页时内核按它设置页表项。

难点在于把区域权限翻译成页保护位并不直接，原因有三：

  • 有些情况下，即使 vm_flags 允许某访问，也要故意让它触发缺页。典型例子：写时复制（COW）中，两个进程各有一份内容相同、可写但私有的页（VM_SHARED 清除），内核把它们放在同一个页框里，任何一方写它时都要先触发异常；
  • 80×86 的页表只有两个保护位（R/W 和 U/S），而 U/S 位对用户态区域必须恒置 1；
  • 支持 PAE 的 Pentium 4 的 64 位页表项多一个 NX（不可执行）位。

于是 Linux 定了如下降级规则（无 PAE 时）：

  • 读权限 ⇔ 执行权限（互为充要）；
  • 写权限蕴含读权限。

有 NX 时改为：

  • 执行权限蕴含读权限；
  • 写权限蕴含读权限。

另外，为配合 COW，非共享的页框一律写保护。16 种读写执行共享的组合按下面规则缩水后存进 protection_map 数组（16 个元素）：

  • 页有 Write 和 Share 权限 → 置 R/W 位；
  • 页有 Read 或 Exec 但既无 Write 也无 Share → 清 R/W 位；
  • 支持 NX 且页无 Exec 权限 → 置 NX 位；
  • 页无任何权限 → 清 Present 位使每次访问都缺页；但为了和真正的”页不存在”区分，Linux 同时把页尺寸位置 1。

查找与分配线性地址区间

本节是一组底层辅助函数，为 do_mmap() 和 do_munmap() 服务。

find_vma()：找最近的区域

find_vma(mm, addr) 找第一个 vm_end 大于 addr 的区域并返回其描述符；找不到返回 NULL。注意：返回的区域不一定包含 addr——addr 可能落在空洞里。

为了提速，每个内存描述符有 mmap_cache 字段缓存”上次引用的区域”。程序的地址访问具有局部性：上次访问落在某区域，下次大概率还在该区域。所以函数先检查缓存：

vma = mm->mmap_cache;
if (vma && vma->vm_end > addr && vma->vm_start <= addr)
    return vma;

缓存不命中才走红黑树查找：

rb_node = mm->mm_rb.rb_node;
vma = NULL;
while (rb_node) {
    vma_tmp = rb_entry(rb_node, struct vm_area_struct, vm_rb);
    if (vma_tmp->vm_end > addr) {
        vma = vma_tmp;
        if (vma_tmp->vm_start <= addr)
            break;
        rb_node = rb_node->rb_left;
    } else
        rb_node = rb_node->rb_right;
}
if (vma)
    mm->mmap_cache = vma;
return vma;

rb_entry 宏负责从红黑树节点指针反推出内存区域描述符的地址。逻辑是：候选节点 vm_end > addr 就先记为 vma；若其 vm_start <= addr 则地址确实落在区域内，成功返回；否则往左子树继续找更小的”结束地址”；vm_end <= addr 则往右子树找。

配套的还有：find_vma_prev() 额外通过 pprev 参数返回所选区域的前一个区域；find_vma_prepare() 则用于插入前定位——返回新叶子应放的位置及前驱区域和父节点。

find_vma_intersection()：找与区间重叠的区域

vma = find_vma(mm, start_addr);
if (vma && end_addr <= vma->vm_start)
    vma = NULL;
return vma;

逻辑很巧：先用 find_vma() 找到第一个结束地址大于 start_addr 的区域，如果它的起始地址又超过了区间终点（end_addr <= vma->vm_start），说明中间隔着空洞、没有重叠，返回 NULL。

get_unmapped_area()：找空闲区间

get_unmapped_area() 在进程地址空间里找一段可用的线性地址区间，len 指定长度，addr 非空时指定搜索起点，成功返回区间首地址，失败返回 -ENOMEM。

文件映射场景会走文件操作的 get_unmapped_area 方法（见第 16 章）；匿名映射走内存描述符的方法，具体实现依进程布局而定，可能是 arch_get_unmapped_area()（从低往高分）或 arch_get_unmapped_area_topdown()（从高往低分）。前者等价于：

if (len > TASK_SIZE)
    return -ENOMEM;
addr = (addr + 0xffff) & 0xffffff000;
if (addr && addr + len <= TASK_SIZE) {
    vma = find_vma(current->mm, addr);
    if (!vma || addr + len <= vma->vm_start)
        return addr;
}
start_addr = addr = mm->free_area_cache;
for (vma = find_vma(current->mm, addr); ; vma = vma->vm_next) {
    if (addr + len > TASK_SIZE) {
        if (start_addr == (TASK_SIZE/3+0xffff)&0xffffff000)
            return -ENOMEM;
        start_addr = addr = (TASK_SIZE/3+0xffff)&0xffffff000;
        vma = find_vma(current->mm, addr);
    }
    if (!vma || addr + len <= vma->vm_start) {
        mm->free_area_cache = addr + len;
        return addr;
    }
    addr = vma->vm_end;
}

要点：

  • 先确认长度不超过用户态地址上限 TASK_SIZE（通常 3GB），addr 向上取整到页边界；
  • 搜索起点通常取 mm->free_area_cache（上次分配区域的末尾之后），初始为用户态地址空间的三分之一（通常 1GB 处）——因为低地址的三分之一预留给有固定起始地址的区域（可执行文件的正文段、数据段、bss 段，见第 20 章）；
  • 从起点开始逐个区域扫描：还没扫到顶就放不下 → 回到 1/3 处重扫一遍，仍失败返回 -ENOMEM；某区域后面的空洞够大 → 更新 free_area_cache 并返回该地址；空洞不够 → 跳到该区域末尾继续。

insert_vm_struct() 与删除辅助

insert_vm_struct(mm, vma) 把一个初始化好 vm_start/vm_end 的新区域插进链表和红黑树：先用 find_vma_prepare() 定位，再由 vma_link() 完成——①插进 mm->mmap 链表；②插进 mm->mm_rb 红黑树；③匿名区域还要挂进对应 anon_vma 的链表（见第 17 章的反向映射）；④递增 mm->map_count。

__vma_unlink(mm, vma, prev) 负责把 vma 从链表和红黑树中摘除，若 mmap_cache 正指向被删区域则一并清掉。

释放线性地址区间

do_mmap()：分配线性地址区间

do_mmap() 为当前进程创建并初始化一个新内存区域，参数包括：file/offset（映射文件时的文件对象和偏移）、addr（搜索起点）、len（区间长度）、prot（访问权限：PROT_READ/PROT_WRITE/PROT_EXEC/PROT_NONE）、flag（其余标志）。

常用 flag：

  • MAP_SHARED / MAP_PRIVATE：区域页可否在多进程间共享，对应 VM_SHARED；
  • MAP_FIXED：区间首地址必须严格等于 addr；
  • MAP_ANONYMOUS：区域不关联任何文件（匿名映射）；
  • MAP_GROWSDOWN、MAP_LOCKED、MAP_DENYWRITE、MAP_EXECUTABLE：与表 9-5 的 VM_ 标志同名同义；
  • MAP_NORESERVE：不做空闲页框数量的预检查；
  • MAP_POPULATE：预分配映射所需的全部页框；
  • MAP_NONBLOCK：配合 MAP_POPULATE，预分配时不得阻塞。

do_mmap() 对 offset 做些检查后转手给 do_mmap_pgoff()。以匿名区域为例，后者流程如下：

  1. 参数合法性检查：区间长度为零或越界（超过 TASK_SIZE）；区域数超过 map_count 上限；要求锁定页但进程无权或超过 RLIMIT_MEMLOCK 限制——任一成立即返回负错误码。
  2. 调 get_unmapped_area() 找空闲区间。
  3. 组合 prot/flags 计算新区域的 vm_flags：
vm_flags = calc_vm_prot_bits(prot, flags) |
    calc_vm_flag_bits(prot, flags) |
    mm->def_flags | VM_MAYREAD | VM_MAYWRITE | VM_MAYEXEC;
if (flags & MAP_SHARED)
    vm_flags |= VM_SHARED | VM_MAYSHARE;
  1. 调 find_vma_prepare() 定位插入点；若发现已有区域与新区间重叠（返回的区域起始地址早于新区间终点），就调 do_munmap() 删掉重叠区间再重来：
for (;;) {
    vma = find_vma_prepare(mm, addr, &prev, &rb_link, &rb_parent);
    if (!vma || vma->vm_start >= addr + len)
        break;
    if (do_munmap(mm, addr, len))
        return -ENOMEM;
}
  1. 检查加入新区域后进程地址空间总大小 (mm->total_vm << PAGE_SHIFT) + len 是否超过 RLIMIT_AS 限制，超了返回 -ENOMEM。（这个检查放在第 4 步之后做，因为第 4 步可能删掉了一些区域。）
  2. 若未设置 MAP_NORESERVE 且新区间含私有可写页，用 security_vm_enough_memory() 检查系统空闲页框是否足够，不足返回 -ENOMEM。
  3. 私有匿名区间先尝试 vma_merge()：若前一区域标志完全相同，直接扩展它覆盖新区间（若新区间恰好填满两个同标志区域之间的空洞，还能三合一）；成功则跳到第 12 步。
  4. 用 kmem_cache_alloc() 从 slab 分配一个新的 vm_area_struct。
  5. 初始化新区域对象：
vma->vm_mm = mm;
vma->vm_start = addr;
vma->vm_end = addr + len;
vma->vm_flags = vm_flags;
vma->vm_page_prot = protection_map[vm_flags & 0x0f];
vma->vm_ops = NULL;
vma->vm_pgoff = pgoff;
vma->vm_file = NULL;
vma->vm_private_data = NULL;
vma->vm_next = NULL;
INIT_LIST_HEAD(&vma->shared);
  1. 若设置 MAP_SHARED 且是匿名区域，调 shmem_zero_setup() 初始化共享匿名区域（主要用于进程间通信，见第 19 章）。
  2. 调 vma_link() 把新区域插入链表和红黑树。
  3. 递增内存描述符的 total_vm。
  4. 若设置 VM_LOCKED，调 make_pages_present() 依次分配区域内所有页并锁定在 RAM 中——底层是 get_user_pages() 遍历每个页的起始地址，先 follow_page() 查页表，缺页就调 handle_mm_fault() 补页框。
  5. 返回新区域的线性地址。

do_munmap()：释放线性地址区间

要删除的区间通常并不正好是一个内存区域——可能只占某区域的一部分，也可能横跨多个区域。do_munmap(mm, start, len) 分两个阶段：第一阶段（16 步）扫描并”脱链”，第二阶段（712 步）更新页表并真正删除。

  1. 参数检查：区间越界、start 不是 4096 的倍数、长度为零 → 返回 -EINVAL。
  2. mpnt = find_vma_prev(mm, start, &prev) 找第一个结束地址大于 start 的区域。
  3. 没找到、或该区域与区间无重叠（mpnt->vm_start >= end）→ 无事可做，返回 0。
  4. 若区间起点落在 mpnt 内部（start > mpnt->vm_start），调 split_vma() 把 mpnt 一分为二：区域外保留、区域内待删。同时把 prev 更新为 mpnt（即待删区段之前的那个区域）。
  5. 若区间终点落在某区域内部，再调一次 split_vma() 把最后一个重叠区域拆成”待删 + 区外保留”。
  6. 把 mpnt 指向区间内的第一个区域：mpnt = prev ? prev->vm_next : mm->mmap;
  7. detach_vmas_to_be_unmapped() 把区间内的所有区域从链表和红黑树中摘下来串成一个临时列表：
vma = mpnt;
insertion_point = (prev ? &prev->vm_next : &mm->mmap);
do {
    rb_erase(&vma->vm_rb, &mm->mm_rb);
    mm->map_count--;
    tail_vma = vma;
    vma = vma->next;
} while (vma && vma->start < end);
*insertion_point = vma;
tail_vma->vm_next = NULL;
mm->map_cache = NULL;
  1. 获取 mm->page_table_lock 自旋锁。
  2. 调 unmap_region() 清空覆盖该区间的页表项并释放页框。
  3. 释放自旋锁。
  4. 逐个释放第 7 步收集的区域描述符（unmap_vma()：更新 total_vm/locked_vm、执行 unmap_area 方法更新 free_area_cache、调用区域的 close 方法、匿名区域摘出 anon_vma 链表、kmem_cache_free() 释放描述符）。
  5. 返回 0。

split_vma() 与 unmap_region()

split_vma(mm, vma, addr, new_below) 把与区间相交的区域拆成两个：

  1. kmem_cache_alloc() 再拿一个 vm_area_struct，失败返回 -ENOMEM；
  2. 新描述符各字段照抄 vma；
  3. new_below 为 0（区间起点在区域内）：把 new->vm_start 和 vma->vm_end 都设为 addr，新区域排在 vma 后面；
  4. new_below 为 1（区间终点在区域内）：把 new->vm_end 和 vma->vm_start 都设为 addr，新区域排在 vma 前面；
  5. 有 open 方法就执行它；
  6. 把新区域挂进链表和红黑树，并调整红黑树以适应 vma 的新尺寸；
  7. 返回 0。

unmap_region(mm, vma, prev, start, end) 负责释放区间内页框：

  1. 调 lru_add_drain()；
  2. 调 tlb_gather_mmu() 初始化每 CPU 变量 mmu_gathers（80×86 上只是把 mm 指针存进本地 CPU 的 mmu_gathers）；
  3. 调 unmap_vmas() 扫描区间内所有页表项：单 CPU 时反复调 free_swap_and_cache() 释放页；多 CPU 时把页描述符指针收集进 mmu_gathers；
  4. 调 free_pgtables() 回收上一步清空了的页表；
  5. 调 tlb_finish_mmu() 收尾：先 flush_tlb_mm() 刷新 TLB，多处理器系统再调 free_pages_and_swap_cache() 释放收集到的页框。

缺页异常处理程序

缺页异常处理程序的核心任务：区分”编程错误”和”合法但尚未分配的页”。80×86 上的中断服务例程是 do_page_fault()，它拿引发异常的线性地址与当前进程的内存区域对比，按下面的总体方案处理：

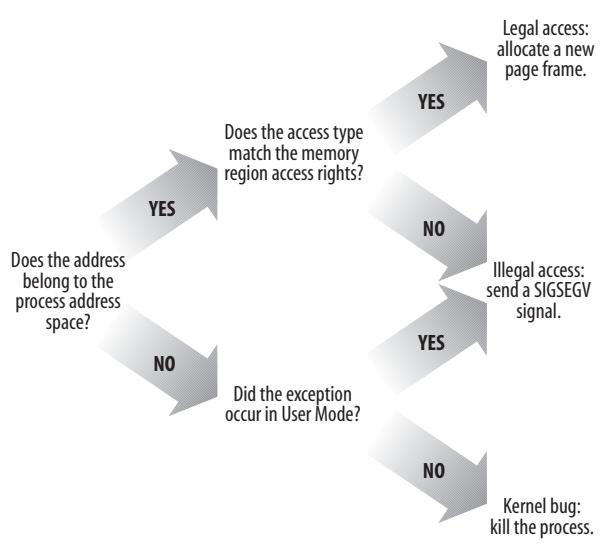

图 5：缺页处理程序总体方案（原书图 9-4）

实际代码远比这张草图复杂——处理程序要识别好几种 awkward 的子情况。完整流程图如下（vmalloc_fault、good_area、bad_area、no_context 是 do_page_fault() 里的标号）：

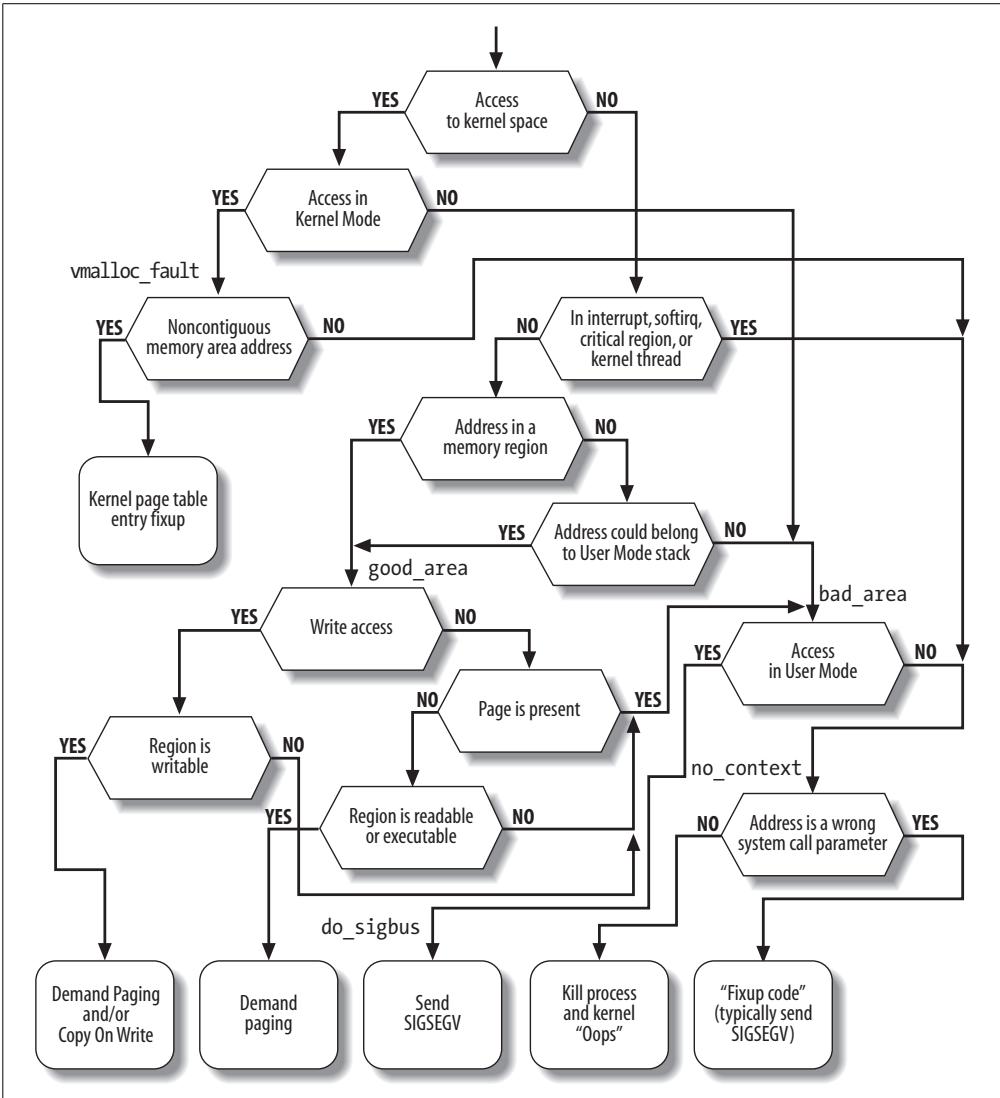

图 6：缺页处理程序流程图（原书图 9-5）

入口参数

  • regs：指向 pt_regs 结构，保存异常发生时的处理器寄存器；
  • error_code：异常发生时控制单元压栈的 3 位错误码：
    • 位 0 为 0：访问的页不存在（页表项 Present 标志为 0）；为 1：访问权限非法；
    • 位 1 为 0：读/执行访问；为 1：写访问；
    • 位 2 为 0：内核态发生；为 1：用户态发生。

第一步从 cr2 控制寄存器读出引发异常的线性地址：

asm("movl %%cr2,%0":"=r" (address));
if (regs->eflags & 0x00020200)
    local_irq_enable();
tsk = current;

分支一：地址在第四个 GB（内核空间）

info.si_code = SEGV_MAPERR;
if (address >= TASK_SIZE) {
    if (!(error_code & 0x101))
        goto vmalloc_fault;
    goto bad_area_nosemaphore;
}

如果是内核态访问了不存在的页框（错误码位 0 和位 2 都为 0），跳到 vmalloc_fault——多半是访问了非连续内存区（vmalloc 区），见本节末尾；否则直接判为非法地址，走 bad_area_nosemaphore。

分支二：中断、临界区、内核线程

if (in_atomic() || !tsk->mm)
    goto bad_area_nosemaphore;

in_atomic() 为 1 的两种情况：正在执行中断处理程序或可延迟函数；正在执行禁用了内核抢占的临界区。内核线程的 mm 恒为 NULL。这些场景下都不允许把缺页地址与 current 的内存区域做对比（内核线程根本不用低地址；中断上下文访问低地址可能阻塞当前进程）——统统当非法处理。

分支三：正常进程，先拿信号量

if (!down_read_trylock(&tsk->mm->mmap_sem)) {
    if ((error_code & 4) == 0 &&
        !search_exception_table(regs->eip))
        goto bad_area_nosemaphore;
    down_read(&tsk->mm->mmap_sem);
}

为什么用 down_read_trylock() 而不是 down_read()？防止死锁。如果信号量已被（本进程或别的路径）拿去写且一直不释放，这里就不能傻等。若获取失败且异常发生在内核态，处理程序用 search_exception_table() 判断：异常指令是否在访问系统调用参数里的用户态地址？是的话说明信号量肯定被别的进程持有（系统调用服务例程访问用户地址空间前都会小心地不持写锁），放心阻塞等待即可；否则就是内核 bug 或硬件故障，走 bad_area_nosemaphore。

分支四：查找内存区域 + 栈自动扩展

vma = find_vma(tsk->mm, address);
if (!vma)
    goto bad_area;
if (vma->vm_start <= address)
    goto good_area;

vma 为 NULL：没有任何区域结束在 address 之后，地址必然非法。返回的区域包含 address：跳 good_area。都不满足：地址落在空洞里，但还有一次机会——它可能来自对用户态栈的 push 指令！

栈区域的特别之处：它带 VM_GROWSDOWN 标志，向低地址扩展，vm_end 固定而 vm_start 只能减小、永不增大。区域边界只是”粗略”包住栈，原因有二：区域大小必须是 4KB 的倍数而栈大小任意；分配给区域的页框在区域删除前从不回收，即使进程连续执行 pop 指令，区域大小也不变。所以当进程把栈顶页框用满后再 push，访问的地址就落在区域之外——但这不是编程错误，必须单独处理：

if (!(vma->vm_flags & VM_GROWSDOWN))
    goto bad_area;
if (error_code & 4    /* User Mode */
    && address + 32 < regs->esp)
    goto bad_area;
if (expand_stack(vma, address))
    goto bad_area;
goto good_area;

区域带 VM_GROWSDOWN 且异常发生在用户态时，检查 address 是否只比栈指针 esp 小一点点——注意 pusha 这类指令是先访问内存后递减 esp，所以给 32 字节的容差。检查通过就调 expand_stack() 确认进程有权扩展栈和地址空间，OK 则把 vma->vm_start 下调到 address。若异常发生在内核态则跳过容差检查直接扩展（内核在访问用户态栈）。

bad_area：地址彻底非法

bad_area:
    up_read(&tsk->mm->mmap_sem);
bad_area_nosemaphore:
    if (error_code & 4) { /* User Mode */
        tsk->thread.cr2 = address;
        tsk->thread.error_code = error_code | (address >= TASK_SIZE);
        tsk->thread.trap_no = 14;
        info.si_signo = SIGSEGV;
        info.si_errno = 0;
        info.si_addr = (void *) address;
        force_sig_info(SIGSEGV, &info, tsk);
        return;
    }

用户态出错：给 current 发 SIGSEGV（就是我们熟悉的”段错误”，见第 11 章）。force_sig_info() 保证进程无法忽略或阻塞该信号，info 里带上 SEGV_MAPERR（页不存在）或 SEGV_ACCERR（权限非法）的细分码。

内核态出错还有两种可能要区分：

no_context:
    if ((fixup = search_exception_table(regs->eip)) != 0) {
        regs->eip = fixup;
        return;
    }
  • 异常指令本意是访问系统调用传进来的用户态地址：跳到”修正代码”（fixup code），通常给系统调用返回一个错误码（详见第 10 章的修正机制）；
  • 真正的内核 bug：在控制台和内核消息缓冲区打印 CPU 寄存器和内核栈的完整转储，然后 do_exit() 杀掉当前进程——这就是所谓的 Kernel oops。转储信息供内核黑客复盘触发条件、定位修复 bug。

good_area：合法区域内的访问

good_area:
    info.si_code = SEGV_ACCERR;
    write = 0;
    if (error_code & 2) { /* write access */
        if (!(vma->vm_flags & VM_WRITE))
            goto bad_area;
        write++;
    } else    /* read access */
        if ((error_code & 1) || !(vma->vm_flags & (VM_READ | VM_EXEC)))
            goto bad_area;

写访问：区域必须可写，否则判非法；可写则置 write=1。 读/执行访问：若页已在内存（错误码位 0 为 1），说明是用户态访问了特权页框（U/S 位为 0），判非法；页不在内存则区域必须可读或可执行。

权限对上了，进入 handle_mm_fault() 分配页框：

survive:
    ret = handle_mm_fault(tsk->mm, vma, address, write);
    if (ret == VM_FAULT_MINOR || ret == VM_FAULT_MAJOR) {
        if (ret == VM_FAULT_MINOR) tsk->min_flt++; else tsk->maj_flt++;
        up_read(&tsk->mm->mmap_sem);
        return;
    }

返回值含义：

  • VM_FAULT_MINOR：次缺页——处理过程中没让进程睡眠；
  • VM_FAULT_MAJOR：主缺页——处理过程让进程睡了（多半是从磁盘读数据填充页框）；
  • VM_FAULT_OOM：内存耗尽；VM_FAULT_SIGBUS：其他错误。

OOM 时通常杀掉当前进程；但若 current 是 init 进程（pid==1）就网开一面：把它放回运行队列末尾重新调度，回来后重试：

if (ret == VM_FAULT_OOM) {
    out_of_memory:
    up_read(&tsk->mm->mmap_sem);
    if (tsk->pid != 1) {
        if (error_code & 4) /* User Mode */
            do_exit(SIGKILL);
        goto no_context;
    }
    yield();
    down_read(&tsk->mm->mmap_sem);
    goto survive;
}

SIGBUS 时给进程发 SIGBUS 信号（内核态则转 no_context）。

handle_mm_fault(mm, vma, address, write_access) 先确认映射 address 的页中间目录和页表是否存在——地址属于地址空间不代表页表已建好，建页表是头等大事：

pgd = pgd_offset(mm, address);
spin_lock(&mm->page_table_lock);
pud = pud_alloc(mm, pgd, address);
if (pud) {
    pmd = pmd_alloc(mm, pud, address);
    if (pmd) {
        pte = pte_alloc_map(mm, pmd, address);
        if (pte)
            return handle_pte_fault(mm, vma, address,
                write_access, pte, pmd);
    }
    spin_unlock(&mm->page_table_lock);
    return VM_FAULT_OOM;
}

各级目录按需分配后，最终交给 handle_pte_fault() 检查页表项，只有两条路：

  • 页不存在（没在任何页框里）→ 分配新页框并正确初始化——请求调页；
  • 页存在但只读 → 分配新页框并复制旧页框内容——写时复制。

vmalloc_fault：借规范页表一用

第 8 章说过，vmalloc()/vfree() 懒得更新所有进程的页表，只更新主内核页表（init_mm.pgd）。而内核初始化结束后主内核页表并不被任何进程直接使用。于是内核态第一次访问某非连续内存区时，CPU 的 MMU 翻译线性地址会撞上一个空的页表项、触发缺页。处理程序认得这个特殊情况——内核态发生、地址大于 TASK_SIZE——于是去查主内核页表：

vmalloc_fault:
    asm("movl %%cr3,%0":"=r" (pgd_paddr));
    pgd = pgd_index(address) + (pgd_t *) __va(pgd_paddr);
    pgd_k = init_mm.pgd + pgd_index(address);
    if (!pgd_present(*pgd_k))
        goto no_context;
    pud = pud_offset(pgd, address);
    pud_k = pud_offset(pgd_k, address);
    if (!pud_present(*pud_k))
        goto no_context;
    pmd = pmd_offset(pud, address);
    pmd_k = pmd_offset(pud_k, address);
    if (!pmd_present(*pmd_k))
        goto no_context;
    set_pmd(pmd, *pmd_k);
    pte_k = pte_offset_kernel(pmd_k, address);
    if (!pte_present(*pte_k))
        goto no_context;
    return;

cr3 寄存器给出当前进程页全局目录的物理地址；pgd_k 指向主内核页全局目录的对应项。逐级检查主内核页表的 PGD/PUD/PMD 项，任一为空都说明这不是 vmalloc 的锅，转 no_context（当内核 bug 处理）；否则把主内核页中间目录项抄进当前进程的对应项，再检查主内核页表项存在与否，一切正常就直接返回——进程无需察觉，继续执行刚才那条访问指令即可。

请求调页与写时复制

请求调页（Demand Paging）

请求调页=把页框分配推迟到最后一刻：直到进程访问一个不在 RAM 中的页、触发缺页，才分配。

为什么值得？进程并不会一开始就访问地址空间里的所有地址，有些地址可能永远用不到；程序局部性原理（见第 2 章）保证程序运行的每个阶段只真正引用一小部分页。请求调页提高了系统平均空闲页框数，让同样大的 RAM 产出更高的整体吞吐。代价是每次缺页都要内核处理、耗 CPU 周期——好在局部性原理也保证进程一旦用起一组页就会持续用一阵，缺页可视为稀有事件。

一个不在内存的页有三种身份，handle_pte_fault() 靠检查页表项来分辨：

entry = *pte;
if (!pte_present(entry)) {
    if (pte_none(entry))
        return do_no_page(mm, vma, address, write_access, pte, pmd);
    if (pte_file(entry))
        return do_file_page(mm, vma, address, write_access, pte, pmd);
    return do_swap_page(mm, vma, address, pte, pmd, entry, write_access);
}
  1. 页表项全零（pte_none 为 1）：页从未被访问过且不映射磁盘文件，或页线性映射某个磁盘文件 → do_no_page()；
  2. Present 清零、Dirty 置位（pte_file 为 1）：非线性磁盘文件映射 → do_file_page()（见第 16 章）；
  3. 页表项不全零但 Present 和 Dirty 都清零：页曾被访问过、内容暂时保存在磁盘上 → do_swap_page()（见第 17 章）。

看情况 1 的 do_no_page()：它检查区域的 nopage 方法判断是否映射了文件。若 vma->vm_ops 或 vma->vm_ops->nopage 为 NULL，说明是匿名映射，转 do_anonymous_page() 分配新页框：

if (!vma->vm_ops || !vma->vm_ops->nopage)
    return do_anonymous_page(mm, vma, page_table, pmd, write_access, address);

写访问和读访问分开处理。写访问——老老实实分配一个清零的新页框：

if (write_access) {
    pte_unmap(page_table);
    spin_unlock(&mm->page_table_lock);
    page = alloc_page(GFP_HIGHUSER | __GFP_ZERO);
    spin_lock(&mm->page_table_lock);
    page_table = pte_offset_map(pmd, addr);
    mm->rss++;
    entry = maybe_mkwrite(pte_mkdirty(mk_pte(page, vma->vm_page_prot)), vma);
    lru_cache_add_active(page);
    SetPageReferenced(page);
    set_pte(page_table, entry);
    pte_unmap(page_table);
    spin_unlock(&mm->page_table_lock);
    return VM_FAULT_MINOR;
}

注意 pte_unmap() 要在 alloc_page() 之前调——分配页框可能阻塞当前进程，而临时内核映射不能跨阻塞持有。页框拿到后置为可写+脏，rss 递增记账，lru_cache_add_active() 把页框挂进交换相关数据结构（见第 17 章）。

读访问更进一步：进程第一次读这页，内容无所谓——与其立刻分配清零页框，不如先给它一个现成的零页（zero page）：内核初始化时在 empty_zero_page 变量里静态分配的 4096 字节全零页。

entry = pte_wrprotect(mk_pte(virt_to_page(empty_zero_page), vma->vm_page_prot));
set_pte(page_table, entry);
spin_unlock(&mm->page_table_lock);
return VM_FAULT_MINOR;

零页被标记为不可写：一旦进程试图写它，立即触发写时复制，那时才真正获得属于自己的可写页。这就是把”拖延”贯彻到底。

写时复制（Copy On Write）

第一代 Unix 创建进程很笨：fork() 时把父进程的整个地址空间逐字复制一份给子进程——分配子进程页表、分配子进程页、初始化页表、逐页拷贝数据。又慢又费内存，还把高速缓存搅得一团糟。更荒唐的是往往白干：许多子进程一上来就 exec 装载新程序，继承的地址空间整个扔掉（见第 20 章）。

现代 Unix（包括 Linux）改用写时复制（COW）：不复制页框，父子进程共享页框；共享期间页框不可写。谁写谁触发异常，内核把页复制到新页框并标记为可写，原页框保持写保护；等另一个进程也写它时，内核检查自己是否已是页框唯一拥有者，是则直接放开写权限。页描述符的 _count 字段记录共享该页框的进程数：释放页框或执行一次 COW 时递减，减到 -1 页框才真正释放（见第 8 章）。

handle_pte_fault() 发现页在内存中时：

if (pte_present(entry)) {
    if (write_access) {
        if (!pte_write(entry))
            return do_wp_page(mm, vma, address, pte, pmd, entry);
        entry = pte_mkdirty(entry);
    }
    entry = pte_mkyoung(entry);
    set_pte(pte, entry);
    flush_tlb_page(vma, address);
    pte_unmap(pte);
    spin_unlock(&mm->page_table_lock);
    return VM_FAULT_MINOR;
}

该函数是体系结构无关的；在 80×86 上，“页在内存+写访问”必然意味着页框写保护（权限检查硬件已做过），所以总是调 do_wp_page()。

do_wp_page() 先判断是否真的需要复制：读出页表项对应的页描述符，检查 _count 字段——等于 0（唯一拥有者）就不需要 COW，直接把页框标记为可写，一劳永逸（_count 的检查稍复杂：页被挂进交换高速缓存、或 PG_private 置位时它也会被加 1）：

set_pte(page_table, maybe_mkwrite(pte_mkyoung(pte_mkdirty(pte)), vma));
flush_tlb_page(vma, address);
pte_unmap(page_table);
spin_unlock(&mm->page_table_lock);
return VM_FAULT_MINOR;

确实共享则开始复制。为防竞态，复制前先 get_page() 给旧页框（old_page）的引用计数 +1：

old_page = pte_page(pte);
pte_unmap(page_table);
get_page(old_page);
spin_unlock(&mm->page_table_lock);
if (old_page == virt_to_page(empty_zero_page))
    new_page = alloc_page(GFP_HIGHUSER | __GFP_ZERO);
} else {
    new_page = alloc_page(GFP_HIGHUSER);
    vfrom = kmap_atomic(old_page, KM_USER0);
    vto = kmap_atomic(new_page, KM_USER1);
    copy_page(vto, vfrom);
    kunmap_atomic(vfrom, KM_USER0);
    kunmap_atomic(vto, KM_USER0);
}

小优化：旧页正是零页时，新页框分配时就地清零（__GFP_ZERO），省掉一次拷贝、少访问一遍内存，保护硬件缓存。

因为 alloc_page() 可能阻塞，回来后要检查页表项是否已被人改过（pte 与 *page_table 不再相同）：改过就放弃——释放新页框、回退引用计数、直接返回。

一切正常，把新页框写入页表项并刷新 TLB：

spin_lock(&mm->page_table_lock);
entry = maybe_mkwrite(pte_mkdirty(mk_pte(new_page, vma->vm_page_prot)), vma);
set_pte(page_table, entry);
flush_tlb_page(vma, address);
lru_cache_add_active(new_page);
pte_unmap(page_table);
spin_unlock(&mm->page_table_lock);

最后 do_wp_page() 把旧页框的引用计数减两次：一次撤销复制前的安全加 1，一次表示当前进程不再拥有这个页框。

地址空间的创建销毁与堆管理

创建进程地址空间

创建新进程时（见第 3 章），内核调 copy_mm() 搭建子进程的地址空间。普通进程通过 COW 继承父进程地址空间：页只要还被读就保持共享，一旦有人写就复制——过一段时间后，fork 出的进程通常就有了与父进程不同的自己的地址空间。轻量级进程则相反：clone() 带 CLONE_VM 标志，直接共用父进程的地址空间，根本不复制，所以创建飞快，代价是父子进程必须小心协调访问。

if (clone_flags & CLONE_VM) {
    atomic_inc(&current->mm->mm_users);
    spin_unlock_wait(&current->mm->page_table_lock);
    tsk->mm = current->mm;
    tsk->active_mm = current->mm;
    return 0;
}

spin_unlock_wait() 确保：如果别的 CPU 正持有页表自旋锁，要等它释放后才返回——这个锁除了保护页表，还负责禁止”再创建共享 current->mm 描述符的新轻量级进程”这类并发。

不带 CLONE_VM 时，copy_mm() 分配新内存描述符、整体拷贝 current->mm 的内容、再修正几个字段：

tsk->mm = kmem_cache_alloc(mm_cachep, SLAB_KERNEL);
memcpy(tsk->mm, current->mm, sizeof(*tsk->mm));
atomic_set(&tsk->mm->mm_users, 1);
atomic_set(&tsk->mm->mm_count, 1);
init_rwsem(&tsk->mm->mmap_sem);
tsk->mm->core_waiters = 0;
tsk->mm->page_table_lock = SPIN_LOCK_UNLOCKED;
tsk->mm->free_area_cache = (TASK_SIZE/3+0xfff)&0xfffff000;
tsk->mm->pgd = pgd_alloc(tsk->mm);
tsk->mm->def_flags = 0;

pgd_alloc() 为新进程分配页全局目录；体系结构相关的 init_new_context() 在 80×86 上负责：当前进程若有自定义局部描述符表（LDT）就复制一份挂进新地址空间。

接着 dup_mmap() 复制内存区域和页表：先把新内存描述符挂进全局链表，然后从 current->mm->mmap 开始扫描父进程区域链表，逐个复制 vm_area_struct 并插入子进程的链表和红黑树；每插完一个区域就调 copy_page_range() 建立所需页表并初始化页表项。关键一步：凡是私有可写页（VM_SHARED 关、VM_MAYWRITE 开），父子进程的对应页表项都标成只读——这就是埋下 COW 的伏笔。

删除进程地址空间

进程终止时内核调 exit_mm()：

mm_release(tsk, tsk->mm);
if (!(mm = tsk->mm)) /* kernel thread ? */
    return;
down_read(&mm->mmap_sem);

mm_release() 唤醒所有睡在 tsk->vfork_done 完成量上的进程（典型场景：本进程由 vfork() 创建，见第 3 章、第 5 章）。内核线程没有 mm，直接返回。

非内核线程则：先看 mm->core_waiters——若置位说明进程正在往 core 文件转储内存，要用 core_done/core_startup_done 完成量把共享同一 mm 的轻量级进程串行化，防止 core 文件写坏。然后递增 mm_count、清空进程描述符的 mm 字段、让 CPU 进入懒惰 TLB 模式（见第 2 章）：

atomic_inc(&mm->mm_count);
spin_lock(tsk->alloc_lock);
tsk->mm = NULL;
up_read(&mm->map_sem);
enter_lazy_tlb(mm, current);
spin_unlock(tsk->alloc_lock);
mmput(mm);

mmput() 负责释放 LDT、内存区域描述符和页表；内存描述符本身因为 mm_count 刚被加过 1 不会在这里释放，而是等进程被真正赶出本地 CPU 时由 finish_task_switch() 释放（见第 7 章）。

管理堆

每个 Unix 进程都有一块叫堆（heap）的内存区域，专门满足动态内存请求。内存描述符的 start_brk 和 brk 字段界定堆的起止地址。用户态可用的接口：

  • malloc(size)：请求 size 字节动态内存，成功返回首地址；
  • calloc(n, size)：请求 n 个 size 大小元素的数组，成功则清零并返回首元素地址；
  • realloc(ptr, size)：改变 malloc/calloc 分配的内存区大小；
  • free(addr)：释放以 addr 开头的分配区；
  • brk(addr)：直接修改堆大小，addr 指定 current->mm->brk 的新值，返回值为区域新结束地址（进程需检查是否与请求值一致）；
  • sbrk(incr)：与 brk 类似，但 incr 以字节为增量单位。

注意：只有 brk() 是真正的系统调用，其余全在 C 库里用 brk() 和 mmap() 拼出来。

用户态调用 brk() 系统调用时内核执行 sys_brk(addr)。第一步检查 addr 是否落进了包含进程代码的内存区域——堆不能压到代码上，落进去就直接返回：

mm = current->mm;
down_write(&mm->mmap_sem);
if (addr < mm->end_code) {
    out:
    up_write(&mm->mmap_sem);
    return mm->brk;
}

brk 按整页分配，所以先把 addr 对齐到页边界再与现有 brk 比较——同页的话只需改 brk 字段：

newbrk = (addr + 0xffff) & 0xffffff000;
oldbrk = (mm->brk + 0xffff) & 0xffffff000;
if (oldbrk == newbrk) {
    mm->brk = addr;
    goto out;
}

缩小堆：调 do_munmap() 收回多余区间：

if (addr <= mm->brk) {
    if (!do_munmap(mm, newbrk, oldbrk-newbrk))
        mm->brk = addr;
    goto out;
}

扩大堆：先查进程的 RLIMIT_DATA 限额，超了不分配；再用 find_vma_intersection() 确认扩大的堆不会撞上其他内存区域：

rlim = current->signal->rlim[RLIMIT_DATA].rlim_cur;
if (rlim < RLIM_INFINITY && addr - mm->start_data > rlim)
    goto out;
if (find_vma_intersection(mm, oldbrk, newbrk+PAGE_SIZE))
    goto out;

最后调 do_brk(oldbrk, newbrk-oldbrk) 真正干活的函数是 do_mmap() 的精简版，只处理匿名区域，等价于：

do_mmap(NULL, oldbrk, newbrk - oldbrk,
        PROT_READ|PROT_WRITE|PROT_EXEC,
        MAP_FIXED|MAP_PRIVATE, 0)

它比 do_mmap() 略快，因为假定区域不映射磁盘文件，省掉了对内存区域对象字段的一系列检查。

常见坑：把 malloc 当成"真分配"

malloc() 返回成功不代表拿到一个物理页框——C 库只是帮你调了 brk()/mmap() 划出一段线性地址。第一次写这块内存时你会触发一次缺页（甚至先读到零页再 COW 一次）。分析性能时别把”分配很快”误会成”没有开销”，开销只是被推迟了。

常见坑：混淆 mm_users 和 mm_count

记住口径：mm_users 数的是”有几个使用者”（轻量级进程数），mm_count 数的是”这个结构还被引用着吗”（mm_users 整体算 1，内核线程借用再 +1）。释放条件是 mm_users 归零触发资源清理、mm_count 归零才释放结构本身。写内核模块引用他人 mm 时，分不清该加哪个就会用出 use-after-free。

通关标准

合上书能独立回答：① 进程申请内存时为什么拿到的是”地址区间”而不是页框？② 缺页处理程序如何用 error_code 三位 + find_vma() 区分非法访问、栈扩展、请求调页、COW 四种情况？③ fork 后父子进程写同一个页时发生了什么？——三问都能讲清楚，本章过关。

关系图谱

反向链接
