第9章微处理器设计

9.1 微处理器设计概述

提到”微处理器”（μP），很多人第一反应是拥有数亿晶体管的 Intel Itanium 这类高端 CPU。那么用 FPGA 能设计出这样的微处理器吗？坦率地说：单片 FPGA 做不出这种级别的高端处理器，但在低功耗、面向特定应用的微处理器方面，FPGA 大有可为。这里的关键在于一个取舍——微处理器用”硬布线方案的性能”换取了”门效率”：同样的算法，用软件跑（或让一个通用状态机去执行指令）速度往往较慢，但占用的硬件资源更少。所以用 FPGA 搭出来的微处理器，气质上更接近”微控制器”，而不是功能完整的 Pentium 或 VLIW 结构的 PDSP。

那为什么还要在 FPGA 里做微处理器呢？本章后续会讨论一个 DWT（离散小波变换）实现控制器的典型应用。有人会问：这种控制用 FSM（有限状态机）不就够了吗？没错——从根本上说，FPGA 微处理器就可以理解为”一个由程序存储器内容定义的 FSM”：FSM 的行为不再是硬布线写死的，而是由存储器中的指令决定，如图 9-1 所示。这样一来，改算法只需改程序，不必重改硬件。早期的 Xilinx PicoBlaze 处理器就叫 KCPSM（Ken Chapman 可编程状态机），名字里就带着这层”状态机血统”。

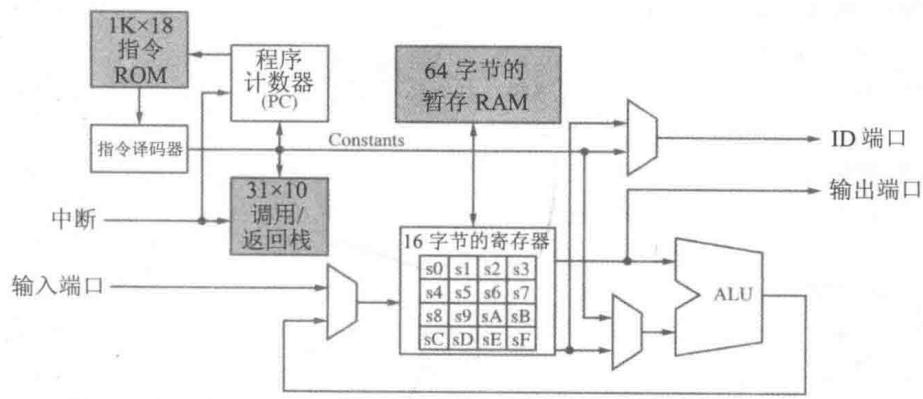

图 9-1 Xilinx KCPSM，也称作 PicoBlaze

完整的微处理器设计通常包含多个步骤：体系结构探索、指令集设计、开发工具等，本章将逐一展开。建议读者配合一些计算机体系结构教材（参考文献 [336-342]）一起学习。在正式动手之前，先回顾一下微处理器是怎么一路发展过来的。

9.2 微处理器的发展史

微处理器通常分为三大类：多功能（CISC）处理器、精简指令集处理器（RISC）和可编程数字信号处理器（PDSP）。了解这三类的历史，有助于理解它们各自的指令集为什么长成那个样子。

9.2.1 多功能微处理器简史

1968 年，一个典型的多功能小型计算机是 16 位体系结构，单片电路板上要用大约 200 个 MSI 芯片（每个约 100 个晶体管）。当时的工程师提出了一个问题 [343]：能不能只用 150、80 甚至 25 个芯片造出一个完整的 CPU？

与此同时，Robert Noyce 和 Gordon Moore 离开 Fairchild 创办了一家以存储芯片为主的公司，先叫 NM 电子，后来更名为 Intel。1969 年，日本计算器厂商 Busicom 请 Intel 为其可编程计算器设计一套芯片。由于优秀 IC 设计人员稀缺，Intel 没有足够人力做 12 种不同的专用芯片，工程师 Ted Hoff 于是提议：做一种更通用的 4 芯片方案，指令从存储芯片中读取——带存储器的可编程状态机（PSM）就此诞生，也就是今天所说的微处理器。9 个月后，在 F. Faggin 协助下，Hoff 团队发布了 Intel 4004：一款用于 Busicom 计算器、可做 BCD 算术的 4 位 CPU。它采用 12 位程序地址、8 位指令，执行一条指令需要 5 个时钟周期。一个最小工作系统只需两块芯片：一个 4004 CPU 加一个程序 ROM。1 MHz 时钟下，每个数字以 80 ns 的速度完成多位 BCD 加法 [344]。

这里不妨算一笔账：一条指令 5 个周期、时钟 1 MHz，即每秒最多执行 20 万条指令。以今天的眼光看慢得可怜，但它把”一台计算机”塞进了两块芯片——这正是微处理器的意义所在。

Hoff 梦想把 4004 的应用从计算器扩展到数字仪表、出租车计价器、汽油泵、电梯控制、医疗设备、自动贩卖机等领域，于是说服 Intel 从 Busicom 手中买下芯片的知识产权。1971 年 5 月，Intel 以价格让步换来了向计算器以外市场销售 4004 的权利。另一个关键配角是 Intel 工程师 Dov Frohman-Bentchkovsky 发明的 EPROM：有了它，开发者可以随时编程、擦除重写，不必再依赖 IC 工厂耗时制造一次性 ROM，4004 开发系统的市场由此打开。

Intel 的客户需要更强的 CPU，于是有了能处理 4 位 BCD 算术之上运算的 8 位 CPU。8008 支持标准 RAM 和 ROM 器件，不再像 4004 那样需要定制存储器；1974 年的 8080 约 4500 个晶体管，修复了 8008 的若干缺陷；1978 年第一个 16 位微处理器 8086 问世；1982 年的 80286 性能约为 8086 的 6 倍；1985 年的 80386 是第一个支持多任务的微处理器，80387 加入算术协处理器加速浮点运算；1989 年的 80486 在包含协处理器的同时引入了指令缓存和流水线；1993 年奔腾系列诞生，拥有两条执行流水线（超标量体系结构）；1997 年的奔腾 II 加入 MMX 指令，最多可并行执行 4 个类似 MAC 的向量操作；奔腾 3、奔腾 4 则引入超线程和 SSE 等加速音视频处理的技术；2006 年的 Itanium 已达双核、5.92 亿晶体管、9 MB 独立 L3 缓存。整个系列见表 9-1。

表 9-1 Intel 系列微处理器 [345]（IA = 指令集体系结构）

名称	发布年份	MHz	IA	处理技术	晶体管数量
4004	1971	0.108	4	10μ	2300
8008	1972	0.2	8	10μ	3500
8080	1974	2	8	6μ	4500
8086	1978	5~10	16	3μ	29K
80286	1982	6~12.5	16	1.5μ	134K
80386	1985	16~33	32	1μ	275K
80486	1989	25~50	32	0.8μ	1.2M
奔腾	1993	60~66	32	0.8μ	3.1M
奔腾II	1997	200~300	32	0.25μ	7.5M
奔腾3	1999	650~1400	32	0.25μ	9.5M
奔腾4	2000	1300~3800	32	0.18μ	42M
Xeon	2003	1400~3600	64	0.09μ	178M
Itanium 2	2004	1000~1600	64	0.13μ	592M

从这张表能直观看到”摩尔定律”的轨迹：时钟从 0.1 MHz 涨到数 GHz，晶体管从 2300 个涨到近 6 亿。从图 9-2 的各半导体公司收入对比也可以发现一个有趣的事实：Intel 仅凭微处理器这一个产品线，多年来稳居业界榜首；同样以微处理器为主业的 TI、Motorola/Freescale、AMD 收入低了很多；以存储器为主的三星、东芝虽然常年领先，也难以企及 Intel 的业绩。

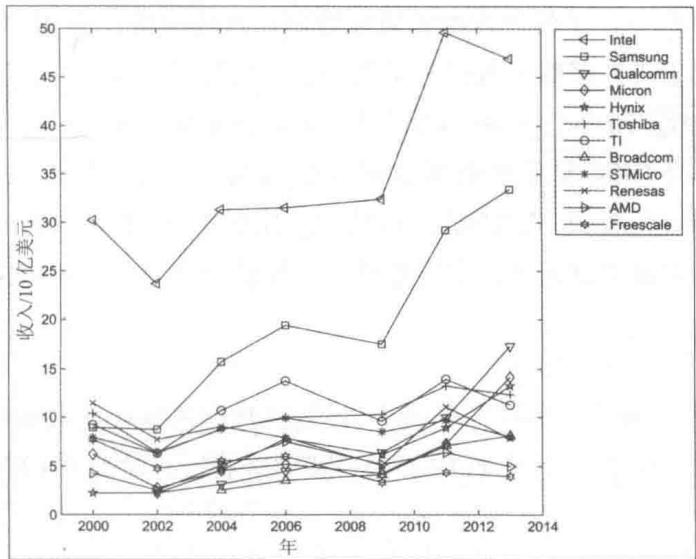

图 9-2 顶级半导体公司的收入

9.2.2 RISC 微处理器简史

Intel 体系结构也常被称为复杂指令集计算机（CISC）。从最早的 CPU 开始，后续设计一直背负”兼容”包袱——要能运行老程序。摩尔定律允许 CISC 不断叠加新特性（数字协处理器、缓存、MMX、SSE 及支持它们的指令），但随着数据和程序字节宽度增加，兼容性是以牺牲性能为代价的。Intel 处理器指令繁多、寻址模式多样，手册动辄 700 页以上。

1980 年前后，加州大学伯克利分校的 Patterson 教授、IBM（后来的 PowerPC）以及斯坦福大学的 Hennessy 教授（后来研究 MIPS——无互锁流水线级微处理器）等人分析后得出结论：从性能角度看，CISC 存在诸多问题。伯克利的新一代处理器被命名为 RISC-1 和 RISC-2，因为它们最重要的特征就是指令和寻址模式数量有限，故称精简指令集计算机（RISC）。早期 RISC 与 CISC 的典型差异如下：

CISC 有丰富的指令集，RISC 通常支持少于 100 条指令。
RISC 指令字长固定（通常 32 位），CISC 字长可变——Intel 指令长度在 1 到 15 字节之间。
CISC 支持丰富的寻址模式，典型 RISC 只支持直接寻址和基于寄存器的寻址。
CISC 的 ALU 操作数可以来自指令字、寄存器或存储器；RISC 没有直接的存储器操作数，只允许在寄存器与存储器之间加载/存储，因此 RISC 又称”加载/存储体系结构”。
CISC 通过栈在子程序间传递参数和数据；RISC 有大量寄存器，用寄存器完成这种链接。

值得注意的是，到 20 世纪 90 年代初，两种体系结构都偏离了”纯理论形态”：如今的 CISC 也大量利用寄存器和深流水线；而 RISC（如 MIPS、PowerPC、SUN Sparc、DEC Alpha）已有几百条指令、有些还需多重循环，早已名不副实。

9.2.3 PDSP 简史

1980 年，Intel 发布了 2930——一种面向控制系统的模拟信号处理器，片内含 ADC 和 DAC，以类似 DSP 的方式实现算法，如图 9-3 所示。

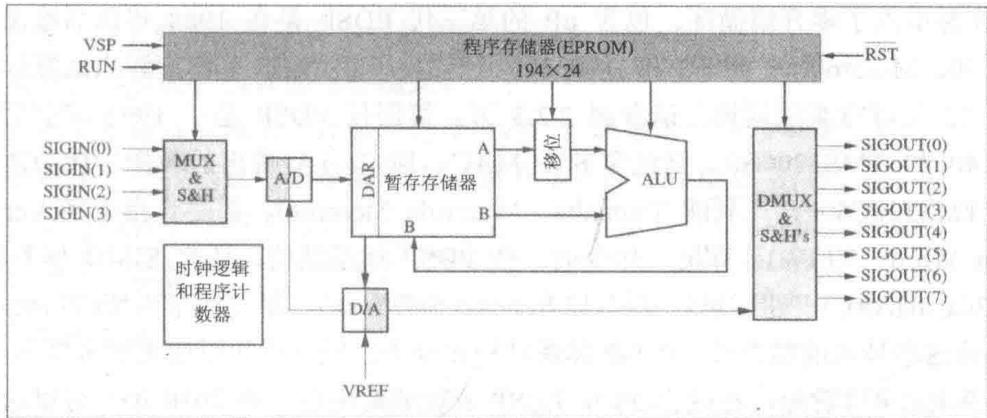

图 9-3 2920 功能模块原理图 [346]

2920 具有 40×25 位的暂存存储器、192 字的程序 EPROM、移位器和 ALU，乘法靠一系列移位加减完成。

例 9.1：用 2920 计算乘法。 先用 CSD 编码表示常数 $C = 1.8818 4_{10} = 1.111000011 1_{2}$ ，得到 $C = 10.00 \overline{1} 000100 \overline{1}_{2}$ （其中 $\overline{1}$ 表示 −1），然后执行下列指令（原书汇编指令，非 HDL，照录如下）：

ADD Y, X, L01;
SUB Y, X, R03;
ADD Y, X, R07;
SUB Y, X, R10;

其中最后的操作数 Rxx（Lxx）表示在加/减之前，把第二个操作数右（左）移 xx 位。逐条展开这个例子：把 $C$ 拆成 $2 - 2^{- 3} + 2^{- 7} - 2^{- 10}$ ，于是

C \cdot x = 2 x - x \cdot 2^{- 3} + x \cdot 2^{- 7} - x \cdot 2^{- 10}

即左移 1 位加 $x$ （得 $2 x$ ），再减去右移 3 位的 $x$ ，加上右移 7 位的 $x$ ，减去右移 10 位的 $x$ ——四次移位加减就完成了一次与常数 $1.88184$ 的乘法，完全不需要硬件乘法器。

一些常用宏函数在 2920 中的开销见表 9-2。

表 9-2 可用在 2920 中的部分宏模块

功能	指令
常数相乘	1~5
变量相乘	10~26
三角波发生器	6~10
阈值检测器	2~4
正弦波发生器	8~12
单一实极点	2~6

可以看到变量相乘要 10~26 条指令——没有硬件乘法器的代价一目了然。虽然还不能把 2920 称为 PDSP，但它具备了 PDSP 的许多重要特征，并发展成 20 世纪 80 年代初的第一代 PDSP（TI 的 TMS320C10、NEC 的 μPD7720），其标志是哈佛体系结构（程序和数据分存于独立存储器）和占用大量芯片面积的硬布线乘法器，可在一个时钟周期内完成单次乘法。第二代 PDSP（约 1985 年，TMS320C25、MC56000、DSP16）实现单周期 MAC 并引入零开销循环。含 μP 特性的第三代（1988 年后，TMS320C30、96002、DSP32C）支持 IEEE 单精度浮点的单周期 32 位浮点乘法。第四代（约 1992 年，TMS320C40、C80）包含多核 MAC。1997 年后的最新一代（TMS320C60x、飞利浦 Trimedia、Motorola Starcore）是长指令字（VLIW）计算机。如今的 PDSP 还有 SIMD（ADSP-2126x SHARC）、超标量（Renesas SH77xxx）、矩阵数学引擎（Intrinsity、FastMath）或它们的混合——PDSP 体系结构已变得高度多样化。

从图 9-4(a) 可见，过去 20 年 PDSP 表现出色，2010 年已可达每秒 3 万亿条指令 [347]；从图 9-4(b) 的市场份额看，TI 长期占据大头（Agere 是从前的 Lucent/AT&T，Freescale 是从前的 Motorola）。最近一些 PDSP 内核已可做 FPGA 设计，如 Cast 公司（www.cast.com）的 TI TMS32025 和 Motorola/Freescale 的 56000 内核。不过 PDSP 中的许多 I/O 单元（计时器、DMA、UART 等）通常不在 FPGA 内核中实现。

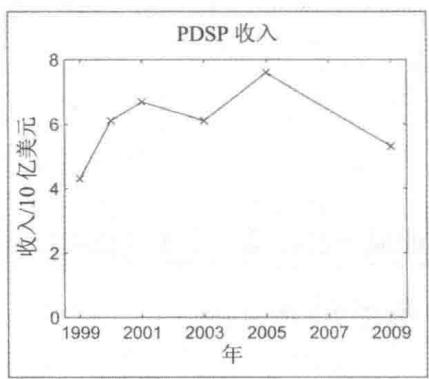

图 9-4(a) PDSP 处理器收入

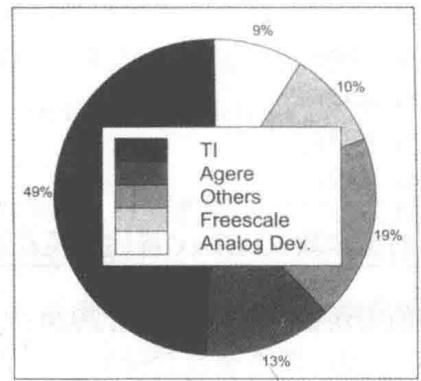

图 9-4(b) PDSP 市场份额

9.3 指令集设计

指令集描述了微处理器可执行的行为集合。设计者的第一个问题是：“我的应用需要哪些算法操作？“例如 DSP 应用，重点往往是对快速加法和乘法的支持——用一串小移位加法来算乘法对繁重的 DSP 处理来说并不是好选择。除 ALU 操作外，还需要数据移动指令和程序流指令（如 branch 或 goto）。

指令集设计还依赖于底层体系结构，脱离硬件组件很难完整定义指令集。这项工作很复杂，最好分解成多个步骤，依次回答以下问题：

微处理器支持什么样的寻址模式？
基础数据流体系结构是什么，即一条指令包含几个操作数？
在哪里可以找到这些操作数（寄存器、存储器还是端口）？
可以支持什么类型的运算？
在哪里可以找到下一条指令？

9.3.1 寻址模式

寻址模式回答的是”如何定位运算的操作数”。CISC 可能支持十几种模式，而面向性能的设计（RISC、PDSP）会把模式限制在最常用的几种。下面逐一介绍。

1. 隐式寻址

隐式寻址中，操作数的位置不由指令显式给出，而是约定俗成，如图 9-5 所示。例如不带操作数的 ADD 用的是栈机——栈机所有算术运算都作用于栈顶前两个单元；又如 TMS320 PDSP 中的 ZAC 指令用于清空累加器。表 9-3 列出了一些典型例子。

表 9-3 不同微处理器的隐式寻址模式

指令	说明	μP
ZAT	清空累加器和 T 寄存器	TMS320C50
APAC	将 P 寄存器的内容加到累加器并替换累加器的值	TMS320C50
RET	将 ra 寄存器的值加载到 PC 中	Nios II
BRET	将 b 状态复制到状态寄存器并将 ba 寄存器的值加载到 PC 中	Nios II

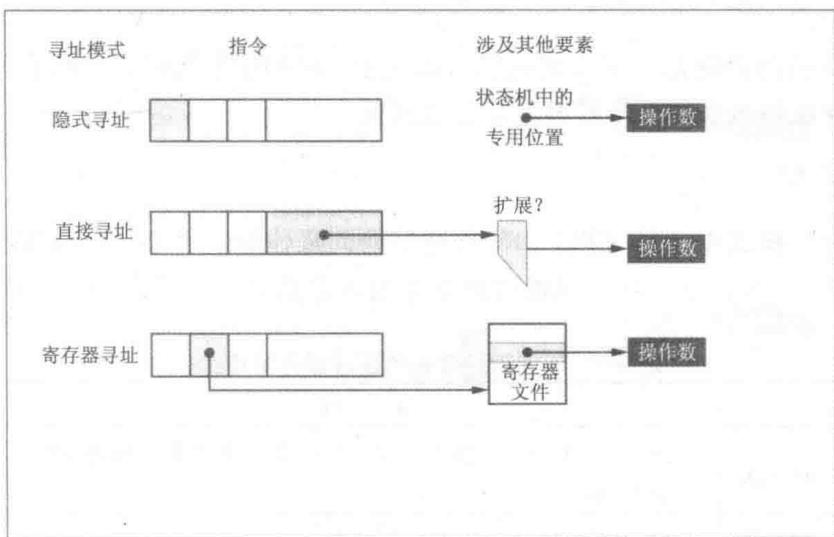

图 9-5 隐式寻址、直接寻址和寄存器寻址

2. 直接寻址

直接寻址中，操作数（如常数）就包含在指令里。问题是指令字通常比完整数据字短几位，塞不下全长常数。常用解决办法有四种：

(a) 符号扩展。程序中的大部分常数（增量、循环计数）都很小，用不到全长；扩展时复制 MSB 而不是补零，这样 −1 的扩展才是正确的（见下面的 MPY-5 示例）。

(b) 分两次加载。用两条指令分别加载常数的低位和高位部分，再拼接成完整字长（见 LPH DAT0）。

(d) 筒形移位分配。将常数按所需形式移位后对齐（见 ADD 11h, 2）。

表 9-4 列出了不同微处理器上的直接寻址示例。

表 9-4 不同微处理器的直接寻址模式

指令	说明	μP
CNTR=10;	把循环计数设置为 10	ADSP
MPY-5	将 13 位常数符号扩展到 16 位，与 TREG0 寄存器相乘，结果存入 P 寄存器	TMS320C50
LPH DAT0	把存储器地址 DAT0 中的数据加载到 32 位乘积寄存器的上半部分	TMS320C50
RPT 1111h	重复下一条指令 $111 1_{16} + 1 = 437 0_{10}$ 次。这是双字指令，常数为 16 位	TMS320C50
ADD 11h,2	将 11h 移位 2 位后加到累加器中	TMS320C50

为避免两次访问存储器，可以把方法 (a) 与 (b) 结合：只要保证高位加载发生在低位指令符号扩展之后即可。

3. 寄存器寻址

操作数从 CPU 内部寄存器取得，不做外部存储访问，如图 9-5 所示。表 9-5 给出了一些示例。

表 9-5 不同微处理器的寄存器寻址模式

指令	说明	μP
MR=MX0*MY0(RND)	将 MX0 与 MY0 寄存器中的数相乘（带舍入）并存入 MR 寄存器	ADSP
SUB sA,sB	将 sA 减去 sB 并存回 sA	PicoBlaze
XOR r6,r7,r8	计算 r7 与 r8 的 XOR，结果存入 r6	Nios II
LAR AR3,#05h	用值 5 加载辅助寄存器 AR3	TMS320C50
OR %i1,%i2	对 i1、i2 做 OR，结果替换 i1	Nios
SWAP %g2	交换 32 位寄存器 g2 中的 16 位半字并放回 g2	Nios

寄存器访问比内存访问更快、功耗更低，因此 RISC 计算机大量使用寄存器寻址：所有算术操作基本只在 CPU 寄存器内完成，对存储器的访问仅通过单独的加载/存储指令。

4. 存储器寻址

对存储器的直接、间接或混合访问是最常用的模式。直接存储器寻址中，指令字的一部分给出要访问的地址，如图 9-6 及 FETCH 示例所示。与直接常数寻址同样的问题再次出现：指令字里能放的地址位数不足以表达完整地址。解决办法是借助辅助寄存器：若把辅助寄存器加到直接地址上，称为基址寻址（如 LDBU 示例）；若辅助寄存器只提供缺失的高位 MSB，称为分页寻址（如 AND 示例，访问页外数据需先更新页指针）；由于基址寄存器代表完整地址，也可以完全不给出直接地址、只用寄存器访问，这就是间接寻址（如 PM(I6,M6)）。

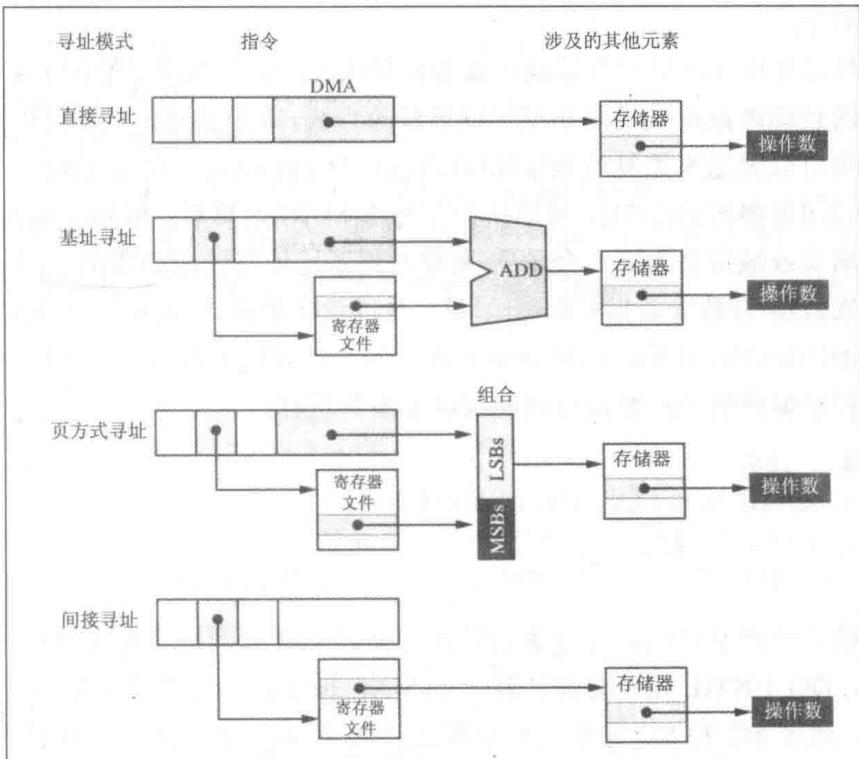

图 9-6 存储器寻址：直接、基址、页方式和间接寻址

表 9-6 列出了四种典型存储器寻址示例。

表 9-6 不同微处理器的存储器寻址模式

指令	说明	μP
FETCH sX,ss	将临时 RAM 位置 ss 读取到寄存器 sX 中	PicoBlaze
LDBU r6,100(r5)	计算 100 与 r5 的和，并从这一地址把数据加载到 r6	Nios II
AND DAT16	设 9 位数据页寄存器指向第 4 页，则从内存位置 $4 \times 128 + 16$ 访问数据字并在累加器中做 AND	TMS320C50
PM(I6,M6)=AR	以 I6 为地址把 AR 存入程序存储器；访问后按修正寄存器 M6 的值更新 I6	ADSP

间接寻址只需要少量变址寄存器，可显著缩短指令字，因此是 PDSP 中最常用的方式；而 RISC 更偏爱基址寻址——用”基址+偏移”可以方便地访问阵列元素（如上面的 LDBU）。

5. PDSP 专用寻址模式

PDSP 之所以处理 DSP 算法比标准 GPP/RISC 更高效，关键在于三种专用寻址模式：

自动增/减量寻址
循环寻址
位倒序寻址

前两种服务于卷积和相关运算，位倒序寻址用于 FFT。

（1）自动增/减量寻址。 卷积和相关本质上是重复的乘累加（MAC）运算，即两个向量的内积（参见式 (3-2)）。每次 MAC 之后，必须更新数据/系数指针指向下一对操作数。PDSP 在每次存储器访问后自动执行指针增/减量——地址更新不占 CPU，由单独的地址寄存器文件完成，如图 9-7 所示，从而实现单循环 MAC。用 ADSP 汇编编写的 FIR滤波（原书汇编，照录）：

CNTR = 256;
MR = 0, MX0 = DM(I0, M1), MY0(I4, M5)
DO FIR UNTIL CE;
FIR: MR= MR+MX0*MY0(SS), MX0=DM(I0, M1), MY0=PM(I4, M5)

初始化循环计数器 CNTR 以及来自数据存储器 DM 的 x 指针和来自程序存储器 PM 的 y 指针后，DO UNTIL 循环在一个时钟周期内完成一条 MAC 并同时加载两个数据，随后用 M1、M5 分别更新指针 I0、I4。注意这里的另一个 PDSP 特性——零开销循环：循环计数器的更新与判断在循环尾部自动完成，不需要额外周期，这与 GPP/RISC 需要专门指令处理循环不同。

（2）循环寻址。 先看 FIR 计算中数据排列的演化。计算第一个输出 $y [0]$ 时，数据 $x [k]$ 与系数 $f [k]$ 按如下方式对齐（同一列相乘后累加）：

$f [L - 1]$	$f [L - 2]$	$f [L - 3]$	$\dots$	$f [1]$	$f [0]$
$x [0]$	$x [1]$	$x [2]$	$\dots$	$x [L - 2]$	$x [L - 1]$

计算 $y [1]$ 时需要的数据是：

$f [L - 1]$	$f [L - 2]$	$f [L - 3]$	$\dots$	$f [1]$	$f [0]$
$x [1]$	$x [2]$	$x [3]$	$\dots$	$x [L - 1]$	$x [L]$

一种做法是每次 MAC 后移动每个数据字——TMS320 系列为此提供了 MACD 指令（MAC 加数据移动）[349]，N 次 MACD 后整个向量 x 移动一个位置。另一种更聪明的观察是：其实系数不用动，把新样本 $x [L]$ 写到最旧样本 $x [0]$ 的位置即可：

| x[L] | x[1] | x[2] | … | x[L-2] | x[L-1] |

数据指针从 x[1] 开始照常工作，只有走到缓冲区结尾 x[L-1] 时才需要把指针绕回开头。设缓冲区由 4 个参数描述： $L$ = 缓冲器长度， $I$ = 当前地址， $M$ = 修改值（有符号数）， $B$ = 缓冲器基址，则所需地址计算为：

新地址 = (I + M - B) mod L + B (9-1)

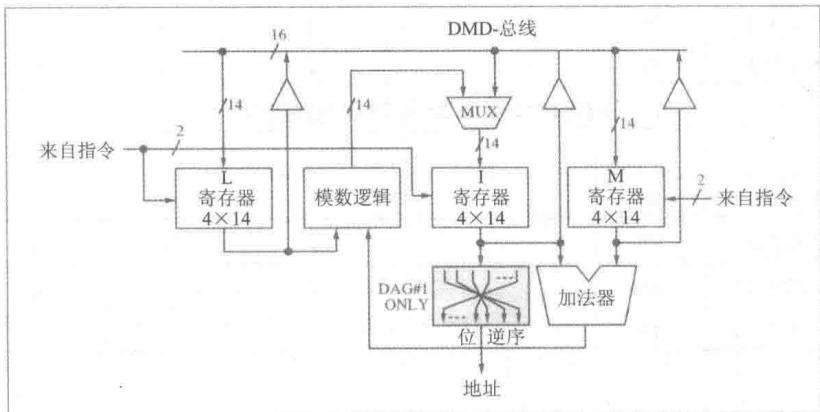

这就是循环寻址：每次地址修改后都核对结果是否仍落在有效范围内。图 9-7 给出了 ADSP PDSP 按式 (9-1) 实现的地址生成器。

图 9-7 ADSP 可编程数字信号处理器中地址的生成

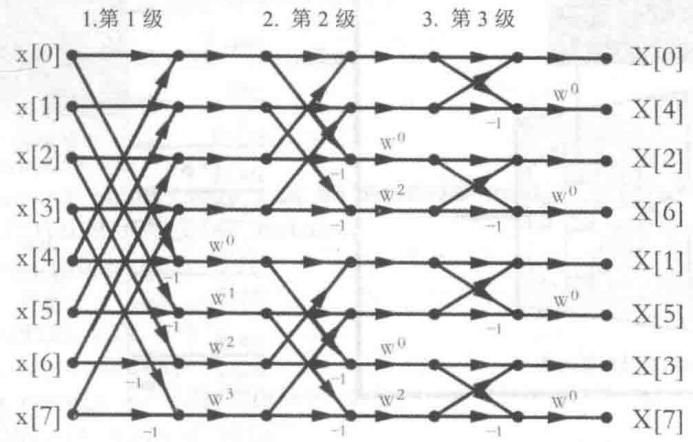

（3）位倒序寻址。 第 6 章讲过，基 2 FFT 的输入/输出呈位倒序次序（图 6-14）。用软件计算位倒序变址通常要很多时钟周期，因为每一位都要重排。PDSP 通过专用寻址模式硬件化了这个过程。

例 9.2： ADSP [350] 和 TMS320C50 [349] 都支持位倒序寻址。TMS320 系列的汇编示例（原书汇编，照录）：

ADD * BR0-, 8

先把当前辅助寄存器减去 INDX 寄存器的内容，再对地址值执行位倒序以定位操作数；取回的数据字移位 8 位后加到累加器中。

表 9-7 总结了 PDSP 及其支持的寻址模式：所有 PDSP 都支持自动增/减量，大多数也支持循环缓冲器和位倒序寻址。

表 9-7 在卷积中有用的 PDSP 属性（© Springer 出版社文献 [5]）

供应商	类型	累加位	超级哈佛结构	Modulo 地址	位倒序	硬件循环	MAC 速度(MHz)
PDSP 16 位×16 位整型数乘法器
Analog Device	ADSP-2187	40	√	√	√	√	52
Analog Device	ADSP-21csp01	40	√	√	—	—	50
Lucent	DSP1620	36	√	—	√	√	120
Motorola	DP56166	36	√	√	√	√	60
NEC	μPD77015	40	√	√	√	√	33
TI	TMS320F206	32	√	—	√	√	80
TI	TMS320C51	32	√	√	√	√	100
TI	TMS320C549	40	√	√	√	√	200
TI	TMS320C601	40	2 MAC	√	√	√	500
TI	TMS320C80	32	2 MAC	√	√	√	50
PDSP 24 位×24 位整型数乘法器
Motorola	DSP56011	56	√	√	√	√	80
Motorola	DSP56305	56	√	√	√	√	100
PDSP 24 位×24 位浮点数乘法器
Analog Device	SHARC 21061	80	√	√	√	√	40
Motorola	DSP96002	96	√	√	√	√	60
TI	TMS320C31	40	√	√	√	√	60
TI	TMS320C40	40	√	√	√	√	60

9.3.2 数据流：零地址、单地址、二地址和三地址设计

指令的典型汇编编码是”操作码 + 操作数”。一个 ALU 运算通常需要两个操作数，可能还要指明结果的存放位置。对程序员最自然的方式是一条指令含一个操作码加三个操作数，但这需要很长的指令字。算一笔账：假设 FPGA 嵌入式存储器有 1K 字，不考虑操作码的寻址方式至少需要 30 位；现代 CPU 直接寻址 4GB 需要 32 位地址，三操作数直接寻址的指令字至少要 96 位。所以，限制操作数数量可以缩短指令字、节约资源——零地址的栈机在这方面做到极致；另一种方式是用寄存器文件代替直接存储器访问，RISC 就是只允许加载/存储单个存储器操作数：对于 8 个寄存器的 CPU，只需 9 位就能规定三个（寄存器）操作数，代价是需要额外的指令在存储器和寄存器文件之间搬数据。

下面依次讨论零到三操作数设计。作为统一的对照，四种机器都要计算同一个表达式：

d = 5 - a + b * c (9-2)

1. 栈机：零地址 CPU

零地址计算机怎么工作？回顾 9.3.1 节：操作数可以隐式给出。与 TI PDSP 把所有乘积固定放入乘积寄存器 P 类似，栈机的所有二操作数算术指令都作用于栈顶的两个元素 [351]。栈是后入先出（LIFO）结构：PUSH 放入的元素在 POP 时最先出来。式 (9-2) 的栈机计算过程见表 9-8，左侧是指令，右侧是各步执行后栈的内容（栈顶在左）。

表 9-8 栈运算指令

指令	栈顶	2	3	4
PUSH 5	5	—	—	—
PUSH a	A	5	—	—
SUB	5 - a	—	—	—
PUSH b	B	5 - a	—	—
PUSH c	C	b	5 - a	—
MUL	c × b	5 - a	—	—
ADD	c × b + 5 - a	—	—	—
POP d	—	—	—	—

所有算术运算（ADD、SUB、MUL）都用隐式的栈顶和次栈顶，这就是”零地址”；但存储器操作 PUSH 和 POP 仍需要一个操作数。

由于操作数先于运算出现，栈机代码称为后缀表示法（逆波兰表示法）。式 (9-2) 的中缀与后缀写法对照如下：

中缀 5 - a + b * c \leftrightarrow 后缀 5 a - b c * + (9-3)

一些读者可能记得，HP41C 袖珍计算器用的正是后缀表示法，它也使用 4 个值的栈。图 9-8(a) 给出了这种体系结构。

2. 累加器机：单地址 CPU

给 CPU 加一个累加器，让它固定充当一个操作数的来源和结果的去处，算术运算形式为：

acc \leftarrow acc □ op1 (9-4)

其中 □ 代表一种 ALU 运算（ADD、MUL、AND 等）。TI TMS320 系列的底层体系结构就是这种类型，如图 9-8(b) 所示。式 (9-2) 在 TMS320C50 [349] 上的汇编代码见表 9-9。

表 9-9 TMS320C50 的汇编程序代码

指令	说明
ZAP	清空 accu 和 P 寄存器
ADD 5h	加 5 到 accu
SUB DAT1	从 accu 减 DAT1
LT DAT2	在 T 寄存器中加载 DAT2
MPY DAT3	将 T 寄存器与 DAT3 相乘，结果存入 P 寄存器
APAC	将 P 寄存器内容加到 accu
SACL DAT4	将 accu 存储到地址 DAT4

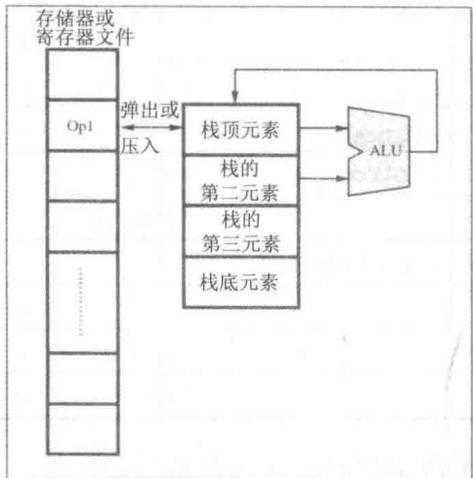

图 9-8(a) 栈 CPU 体系结构

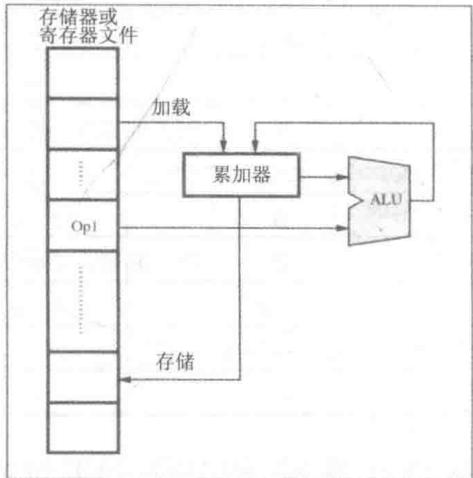

图 9-8(b) 累加器机体系结构

这一示例假定变量 a~~d 已映射到数据存储器 DAT1~~DAT4。比较栈机和累加器机可以得到两个结论：

指令字的规模没有减小——栈机同样需要带操作数的 PUSH/POP。
编码表达式的指令条数没有明显减少（累加器机 7 条，栈机 8 条）。

要显著减少指令条数，就得指望二操作数机了。

3. 二地址 CPU

二地址机允许规定两个独立操作数，目的操作数兼作第一个操作数，运算形式为：

op1 \leftarrow op1 □ op2 (9-5)

其中 □ 代表一种 ALU 运算（SUB、DIV、NAND 等）。Xilinx PicoBlaze [335,352] 和 Altera 的 Nios 处理器 [353] 采用这种数据流，如图 9-9(a) 所示。受二操作数限制，这些机器使用 16 位指令字格式。式 (9-2) 在 PicoBlaze 上的汇编代码见表 9-10。

表 9-10 PicoBlaze 的汇编程序代码

指令	说明
LOAD sD, sB;	将寄存器 B 存入寄存器 D
MUL sD, sC;	将 D 与寄存器 C 相乘
ADD sD, 5;	加 5 到 D
SUB sD, sA;	从 D 中减 A

注意运算顺序被重排了：先算 $b \times c$ （对应 $d = b * c + 5 - a$ 的顺序），以避免产生乘积的中间结果。另外要说明：PicoBlaze 实际没有单独的 MUL 运算，这段代码仅用于说明二操作数的编码法则。PicoBlaze 有 16 个 8 位寄存器；两个操作数（各 4 位）加 8 位常数，正好能把操作码和操作数放进一个 16 位指令字。可以看到，与栈机和累加器机相比，二操作数编码显著减少了运算条数。

4. 三地址 CPU

三地址机最灵活：两个源操作数和目的操作数可以各不相同，运算形式为：

op1 \leftarrow op2 □ op3 (9-6)

大多数现代 RISC 计算机（PowerPC、MicroBlaze、Nios II）都采用这种编码 [354~356]，但操作数通常是寄存器操作数，或至多一个操作数来自数据存储器。数据流如图 9-9(b) 所示。

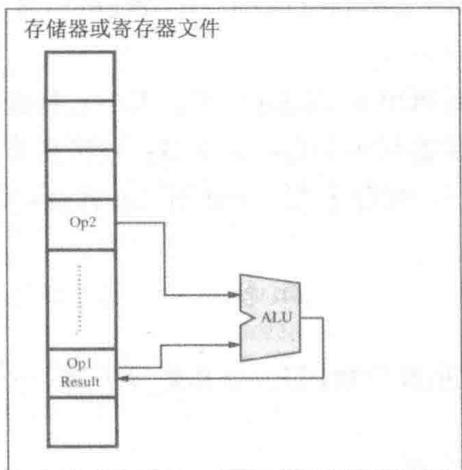

图 9-9(a) 二地址 CPU 体系结构

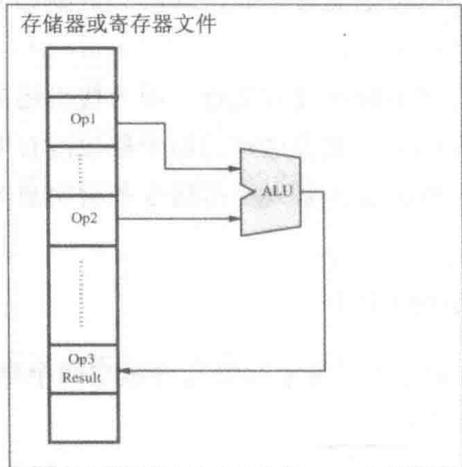

图 9-9(b) 三地址机体系结构

三地址机的汇编编程简单直接。式 (9-2) 按 Nios II 指令编码见表 9-11。

表 9-11 式(9-2)中的算术示例用到的指令

指令	说明
SUBI r4,r1,5;	从 r1 中减 5，结果存入 r4
MUL r5,r2,r3;	将 r2 与 r3 相乘，结果存入 r5
ADD r4,r4,r5;	将 r4 与 r5 相加，结果存入 r4

这里假定寄存器 r1~~r4 保存变量 a~~d 的值。这是四种机器中最短的代码——只有 3 条指令，代价是指令字更长。就硬件实现而言，二地址机与三地址机没有明显差别，因为寄存器文件都需要相同的多路复用器和信号分离器。

5. 四种 CPU 的比较

对本节加以总结：

栈机程序最长，但单条指令最短。
即使栈机也需要带地址的单地址指令访问存储器。
三地址机代码最短，但每条指令所需位数最大。
用寄存器代替直接存储器地址可以缩短指令字。三地址机通常用两个寄存器加一个存储器操作数。
加载/存储机只允许数据在存储器和寄存器之间移动，所有 ALU 运算都通过寄存器文件完成。
大多数设计假设寄存器访问比存储器访问快——这对使用外部存储器的 CBIC 或 FPGA 成立。在 FPGA 中，寄存器文件内访问与嵌入式存储器访问的时间在同一量级，因此也可以选择用嵌入式（三端）存储器实现寄存器文件。

看起来没有”完美答案”，实践中各种寻址方式都在使用。为什么没有一种最佳数据流类型？因为这取决于设计目标。表 9-12 从多个维度做了对比。

表 9-12 0 至 3 操作数 CPU 的不同设计目标的比较

设计目标	0 操作数	1	2	3 操作数
汇编程序容易程度	最差	…	…	最佳
简单 C 编译器	最佳	…	…	最差
代码字数量	最差	…	…	最佳
指令长度	最佳	…	…	最差
直接范围	最差	…	…	最佳
快速操作数存取和解码	最佳	…	…	最差
硬件规模	最佳	…	…	最差

具体展开说：三地址汇编代码比栈机的大量 PUSH/POP 更易读易写，所以”汇编容易程度”三地址最佳；而栈机最适合简单 C 编译器——中缀表达式转后缀很机械，解析简单，但高效管理寄存器文件对编译器是艰巨任务。中间结果可以留在寄存器里，所以操作数越多”代码字数量”越少。指令长度与操作数数量成正比；指令字越短，能嵌入的常数也越短，就需要多次加载或双字指令（参见图 9-6 存储器寻址）。操作数越少，提取和解码越快——栈机总用栈的前两个元素，没有寄存器文件长 MUX/DEMUX 的延迟。硬件规模主要取决于寄存器文件：三操作数机要求最高，栈机最低，而 ALU 和控制单元的规模彼此接近。

总之，每种体系结构都有强项和弱项，必须与设计者的工具、技能、设计目标（规模/速度/功耗）以及开发工具（指令集仿真器、C 编译器）相匹配。

9.3.3 寄存器文件和存储器体系结构

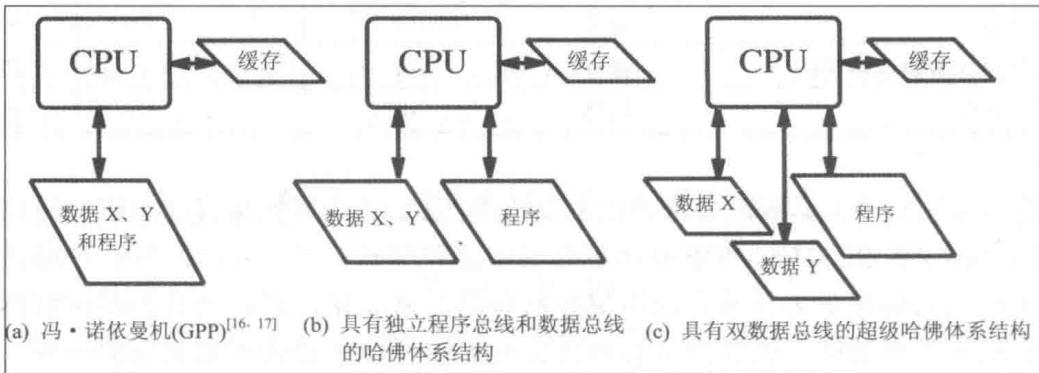

计算机发展早期存储器非常昂贵，冯·诺依曼提出了著名的创新：把数据和程序放进同一存储器，如图 9-10(a) 所示——那个年代程序通常硬布线在 FSM 里，只有数据用 RAM。如今情况反转：存储器便宜了，但典型 RISC 计算机的主存访问远慢于 CPU 寄存器。于是三地址机面临取舍：三个操作数全部来自主存？还是只有部分来自主存？是否所有 ALU 运算都该由 CPU 寄存器执行（加载/存储体系结构的立场）？VAX PDP-11 是这方面的”冠军”，允许多个存储器和多个寄存器运算。

对 FPGA 设计还有一条额外约束：指令字数量通常以千计，若程序和数据混在同一存储器（冯·诺依曼方式），复用数据和程序字会浪费时间，因此 FPGA 微处理器应使用独立的程序存储器和数据存储器——这就是哈佛体系结构，如图 9-10(b) 所示。对 PDSP 来说还可以更进一步：系数和数据来自两个不同的数据存储器 x 和 y，累加结果保存在 CPU 寄存器中（回忆 FIR 滤波器的用法），程序放在第三个存储器——由于 DSP 算法往往很短，一些 PDSP（如 ADSP）用小规模缓存替代第三条总线：第一遍循环后指令已存入缓存，程序存储器可当第二个数据存储器用。这种三总线结构如图 9-10(c) 所示，称为”超级哈佛体系结构”。

图 9-10 存储器体系结构

GPP（如 Intel 奔腾）和 RISC 计算机通常采用存储器分层结构（寄存器 → L1/L2 缓存 → 主存 DRAM → CD-ROM/磁带等外部介质），为 CPU 提供连续数据流的同时使用较便宜的大容量存储器。这种存储系统的设计远比 FPGA 内部能实现的复杂。

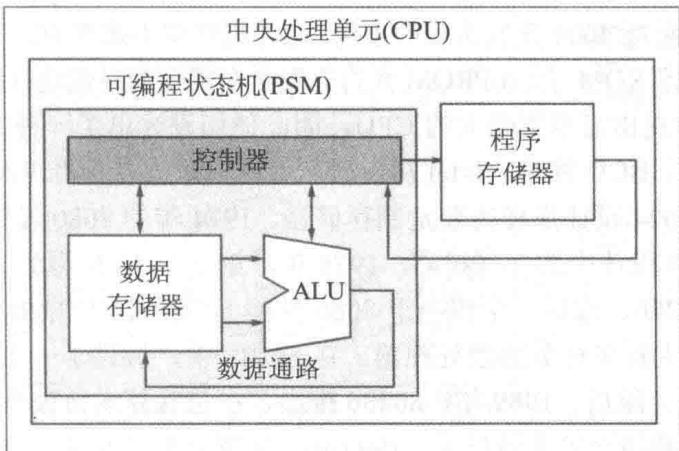

从硬件角度看，CPU 可以拆成三个主要部分：

控制路径，即有限状态机
ALU
寄存器文件

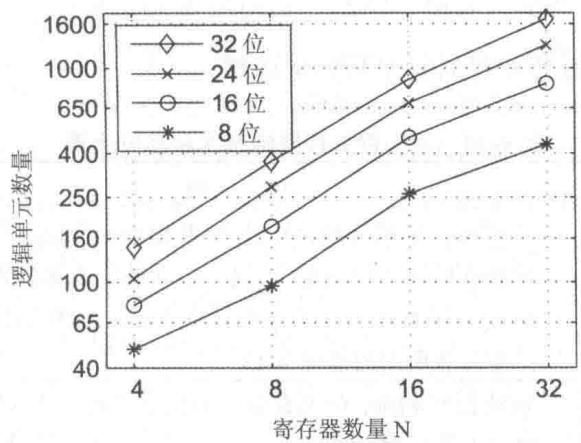

三部分中寄存器文件的设计不难，但用 LE 实现时成本最高。因此要在”更多寄存器带来的好用性”与”寄存器文件的高实现成本”之间权衡（例如 32 个寄存器）。下面的例子给出典型 RISC 寄存器文件的编码。

例 9.3 RISC 寄存器文件

设计 RISC 寄存器文件时经常实现大量寄存器。为避免额外的清零指令或寄存器移动指令，通常把第一个寄存器永久置零。这看似浪费了一个寄存器，却实实在在简化了汇编编码，见表 9-13。

表 9-13 简化的指令

指令	说明
ADD r3,r0,r0;	将寄存器 r3 置零
ADD r4,r2,r0;	将寄存器 r2 移到寄存器 r4
LDBU r5,100(r0);	计算 100 与 r0=0 的和，并从这一地址把数据加载到 r5

请注意，这些伪指令只有在第一个寄存器 r0 恒为零的假设下才成立。

原书 VHDL 改写为 Verilog——下面是一个 W 位宽、N+1 个寄存器的通用寄存器文件（第一个寄存器恒为零）：

// W x L bit register file, first register is hardwired to zero.
module reg_file #(
    parameter W = 7,   // 位宽-1（即数据 8 位）
    parameter N = 15   // 寄存器个数-1（即 16 个寄存器）
)(
    input  wire         clk,      // 系统时钟
    input  wire         reset,    // 异步复位
    input  wire         reg_ena,  // 写使能，高有效
    input  wire [W:0]   data,     // 写入数据
    input  wire [3:0]   rd,       // 写地址
    input  wire [3:0]   rs,       // 读地址 1
    input  wire [3:0]   rt,       // 读地址 2
    output wire [W:0]   s,        // 读出数据 1
    output wire [W:0]   t         // 读出数据 2
);

    reg [W:0] r [0:N];   // 寄存器堆
    integer k;

    // 写端口：同步写，异步清零；寄存器 0 不允许被改写
    always @(posedge clk or posedge reset) begin
        if (reset) begin
            for (k = 0; k <= N; k = k + 1)
                r[k] <= {(W+1){1'b0}};
        end else if (reg_ena && rd > 0) begin
            r[rd] <= data;
        end
    end

    // 两个组合读端口（读寄存器 0 时返回 0）
    assign s = (rs > 0) ? r[rs] : {(W+1){1'b0}};
    assign t = (rt > 0) ? r[rt] : {(W+1){1'b0}};

endmodule

时钟进程负责把输入 data 写入寄存器堆，注意 rd 为 0 时禁止写入，因为寄存器 0 永远为零；两个连续赋值语句对应原书第二个进程中的两个解码器，为 ALU 读出两个源操作数，读地址为 0 时直接给出 0。该设计用 226 个 LE，不使用嵌入式乘法器和 M9K；由于寄存器到寄存器之间没有路径，无法测量时序性能 Fmax。

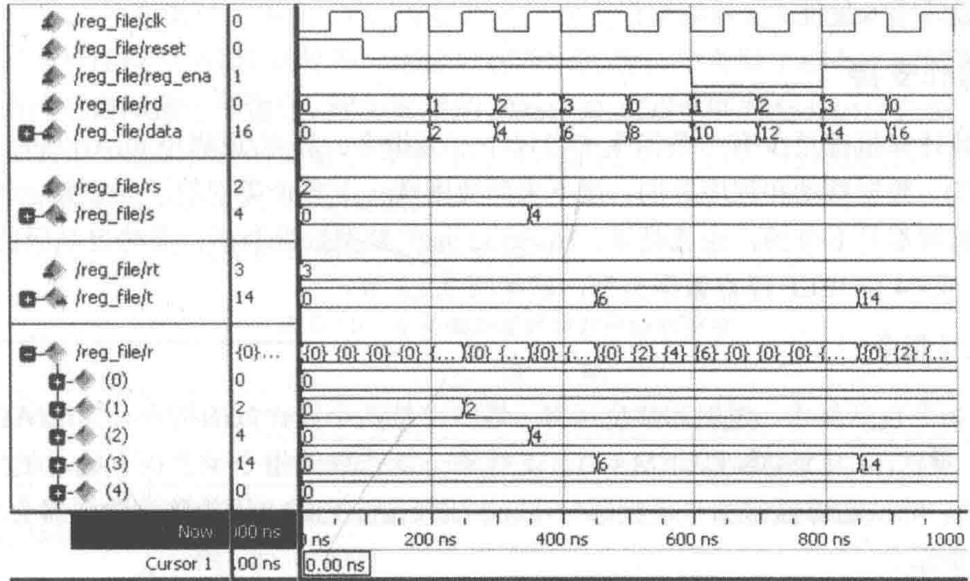

对照图 9-11 的仿真结果理解行为：输入 data（配合写地址 rd）被连续写入寄存器堆；输出 s 由 rs 设为寄存器 2，输出 t 由 rt 设为寄存器 3。可以观察到寄存器写使能在 600 ns 到 800 ns 之间无效，因此寄存器 2 没有被值 12 覆盖；而使能在 800 ns 时再次变高，新值 14 写入了寄存器 3——这从 t 信号的跳变可以看到。信号图最后显示的是寄存器堆的内部变量 r。

图 9-11 寄存器文件的仿真结果

图 9-12 显示了寄存器个数从 4~32、位宽为 8/16/24/32 时各种配置的 LE 消耗，可以据此为容量和成本做折中。

图 9-12 不同寄存器文件配置的 LE

Xilinx 的 FPGA 还可以把 LE 用作双端存储器（参见第 1 章图 1-11）。而对 Altera 的 FPGA，唯一的省 LE 途径是把寄存器文件放进嵌入式存储器：可用一个三端存储器或两个嵌入式双端存储器模块——两个存储器写入相同的数据，从各自端口分别读出两个源操作数。Nios 微处理器就利用这一原则大幅降低了 LE 数量：只用较低的第 0~~15（或 0~~31）个寄存器，或者像 Nios 那样给寄存器开”窗口”。窗口可以移动，例如调用子例程时不必在栈或存储器中保存寄存器现场，直接切换到新窗口即可。

不过从时序角度还有一个问题：BlockRAM 是同步存储器，不能在同一个时钟沿上同时完成”取当前地址的数据供解码用”和”按当前信号写入新值”——也就是不能用同一时钟沿既读旧值又写新值。解决办法是：用上升沿提供要读取的操作数地址，再用下降沿存储新值并设置写使能，一拍拆成两个半拍使用。

9.3.4 操作支持

大多数计算机的指令至少属于以下三类之一：算术/逻辑单元（ALU）操作、数据移动和程序控制。这里只需简要记住分类即可。基本数据类型通常是多位整型（8、16、32 位）；某些更高级的处理器还使用 32 位或 64 位 IEEE 浮点数据类型（参见 2.2.3 节）。

description	在 FPGA 里造 CPU：指令集设计、Nios 软核、自定义指令，以及 T-RISC/LISA/PDSP 三个微处理器案例。
tags	fpga数字信号处理, 数字信号处理的fpga实现

嵌入式开发之路

探索

📘 第 9 章：微处理器设计

自测一下

第9章微处理器设计

9.1 微处理器设计概述

9.2 微处理器的发展史

9.2.1 多功能微处理器简史

9.2.2 RISC 微处理器简史

9.2.3 PDSP 简史

9.3 指令集设计

9.3.1 寻址模式

1. 隐式寻址

2. 直接寻址

3. 寄存器寻址

4. 存储器寻址

5. PDSP 专用寻址模式

9.3.2 数据流：零地址、单地址、二地址和三地址设计

1. 栈机：零地址 CPU

2. 累加器机：单地址 CPU

3. 二地址 CPU

4. 三地址 CPU

5. 四种 CPU 的比较

9.3.3 寄存器文件和存储器体系结构

9.3.4 操作支持

ALU 指令

关系图谱

目录

嵌入式开发之路

探索

📘 第 9 章：微处理器设计

自测一下

第9章 微处理器设计

9.1 微处理器设计概述

9.2 微处理器的发展史

9.2.1 多功能微处理器简史

9.2.2 RISC 微处理器简史

9.2.3 PDSP 简史

9.3 指令集设计

9.3.1 寻址模式

1. 隐式寻址

2. 直接寻址

3. 寄存器寻址

4. 存储器寻址

5. PDSP 专用寻址模式

9.3.2 数据流：零地址、单地址、二地址和三地址设计

1. 栈机：零地址 CPU

2. 累加器机：单地址 CPU

3. 二地址 CPU

4. 三地址 CPU

5. 四种 CPU 的比较

9.3.3 寄存器文件和存储器体系结构

9.3.4 操作支持

ALU 指令

关系图谱

目录

第9章微处理器设计
