第14章 综合优化：速度面积权衡与 FSM 编译

这一篇在干嘛？

综合工具给你几十个优化选项，但大多数人只是瞎试组合碰运气。本章基于实战经验讲清楚这些优化到底做了什么、什么时候有效、什么时候反而帮倒忙：速度与面积的权衡真相、资源共享、流水线/寄存器平衡、状态机编译与重编码、黑盒时序模型、物理综合。

14.1 速度 vs 面积：一个误导性的开关

综合工具都有”优化目标：速度/面积”的开关。直觉上想快就选速度、想小就选面积——但这个开关可能产生相反的结果（让它跑快，设计反而变慢）。要理解为什么，先看这两个选项实际做了什么。

综合阶段的速度/面积优化，决定的是用哪种逻辑拓扑（logic topology）实现你的 RTL。此时综合工具对 FPGA 的物理特性（尤其是布局布线后的互连延时）几乎一无所知——它只能用线负载模型（wire load model，基于统计的互连延时估算）。所以综合优化主要是门级优化：状态机编码、并行 vs 串行 mux、逻辑复制等。

经验法则：更快的电路需要更多并行结构，而并行 = 更大面积。这就是速度/面积的基本权衡。但 FPGA 布局的二阶效应会打破它：

• 综合阶段选定逻辑拓扑后，要到布局布线完成工具才知道器件有多拥塞；
• 如果你选了”速度”优化，综合生成一大坨并行逻辑，而器件已经快满了，布局工具只能把逻辑塞到随便哪里能放下的地方——次优布线带来长延时，结果比紧凑设计还慢；
• 设计师出于成本考虑常常选尽可能小的 FPGA，所以这种情况非常常见。

关键启发

当资源利用率逼近 100% 时，综合层的速度优化未必产生更快的设计——面积优化反而可能更快。

约束与实际速度的四个区域

下图是某 RISC 微处理器在 Virtex-II 上的实测数据（关键路径被物理约束在紧凑区域内），横轴是约束频率、纵轴是实际达到的频率：

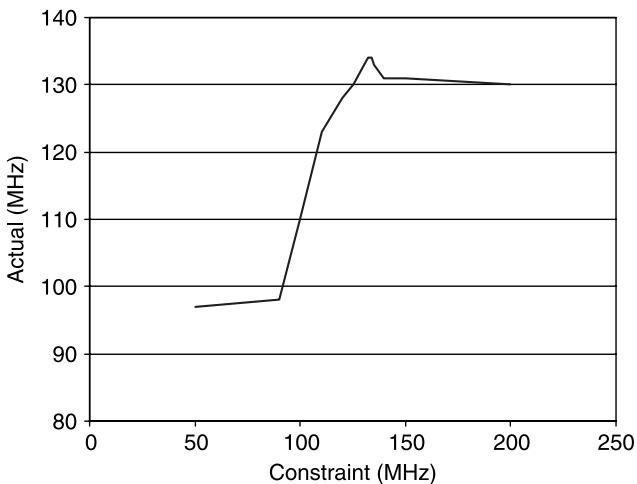

图 14.1 实际速度与约束速度的关系曲线

曲线分为四个区域：

1. 欠约束（Underconstrained）：底部平坦区（约束 < 95MHz）。逻辑的紧凑实现就能跑 95MHz 左右，不需要什么时序优化。
2. 优化区（Optimization region）：95~135MHz 的线性区。在这个范围内，提高约束可以换来综合器相应地生成更快（也更大）的逻辑结构。
3. 峰值（Peak）：逻辑结构优化 + 器件空间能支持的最高约束。
4. 过约束（Overconstrained）：顶部平坦区，约束超过可达频率，再怎么加也没用。

实践含义——不要过度约束：目标频率设在最终速度的 +15~20% 以内。设得太高，初次实现时综合器发现离时序目标太远可能提前放弃，用激进的（大面积）结构实现，反而导致更低的最高速度；约束设得合理，逻辑会用最小面积达成目标，给时序收敛留出灵活性。

14.2 资源共享

架构级的资源共享（用选通逻辑复用运算单元）在前面讲速度架构时讨论过。综合优化层的资源共享更简单：在两组寄存器之间的逻辑里，找出互斥的相似算术运算，合并成一个。看例子：

module addshare (
    output oDat,
    input iDat1, iDat2, iDat3,
    input iSel);

assign oDat = iSel ? iDat1 + iDat2: iDat1 + iDat3;
endmodule

直接映射：两个加法器各算各的，再选择：

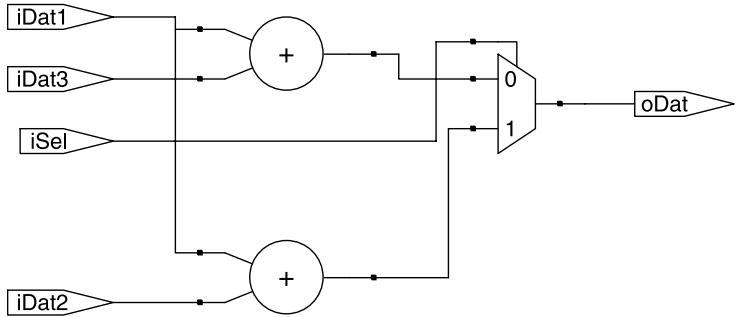

图 14.2 两个加法器的直接实现

有经验的设计师一眼看出：两个加法都含 iDat1，只需一个加法器，把 iDat2/iDat3 在输入端 mux 即可。打开综合工具的资源共享选项，它会自动识别这两个加法互斥并合并：

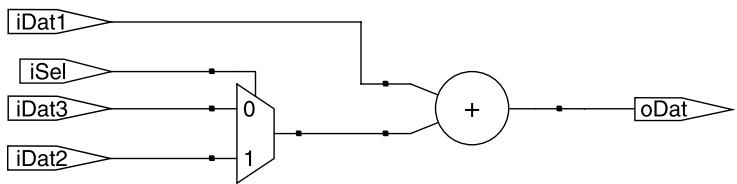

图 14.3 合并后的单个加法器：输入端加 mux

代价在哪里？看这个三加法版本：

module addshare (
    output oDat,
    input iDat1, iDat2, iDat3,
    input [1:0] iSel);

assign oDat = (iSel == 0) ? iDat1 + iDat2:
    (iSel == 1) ? iDat1 + iDat3:
    iDat2 + iDat3;

endmodule

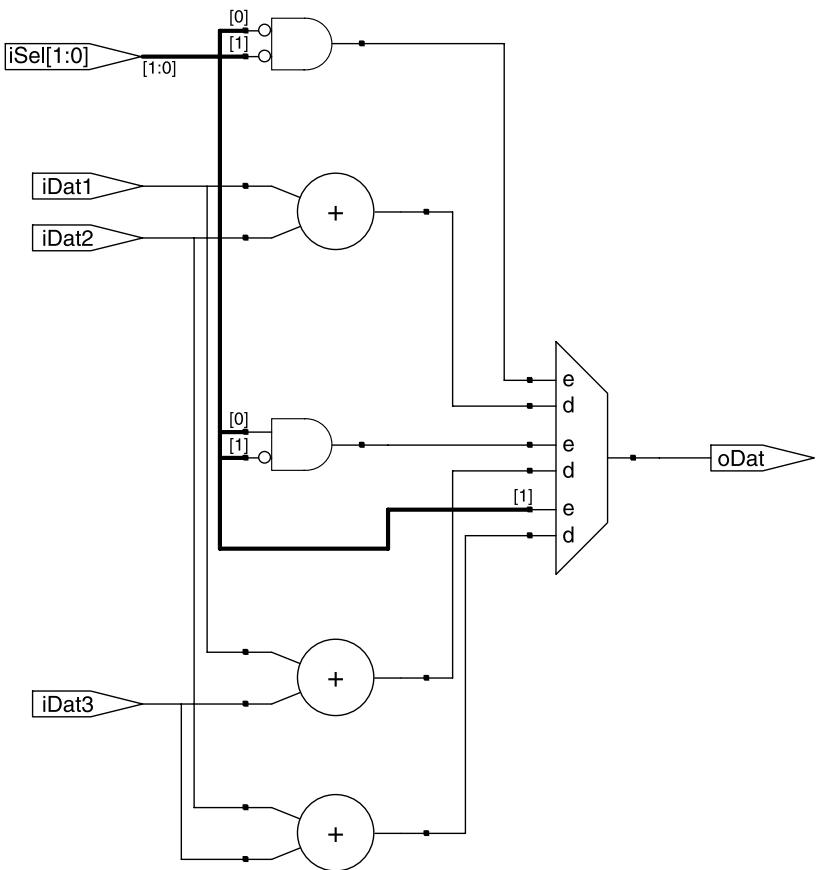

图 14.4 三个加法器的直接映射：最坏延时 = 一级加法器 + 一级 mux

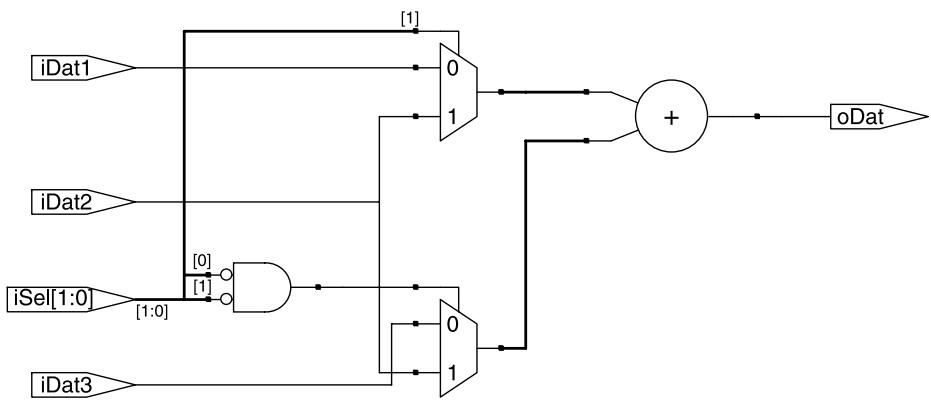

图 14.5 共享后：一个加法器，但关键路径变成三级逻辑

直接映射的最坏路径是”加法器 + mux”两级；共享后所有加法合并成一个、输入端要叠两层 mux——关键路径变成三级逻辑。是否真的影响时序，取决于具体逻辑和 FPGA 剩余资源。

聪明的综合工具只在非关键路径上做资源共享；如果你的工具没这个能力，就得自己检查关键路径有没有被加延时。

启发：开资源共享后，检查它有没有拖慢关键路径。

14.3 流水线、重定时与寄存器平衡

这组优化不增加也不删除寄存器，而是移动触发器位置，让任意两级寄存器之间的逻辑延时均衡，从而压缩最坏延时。概念如图：

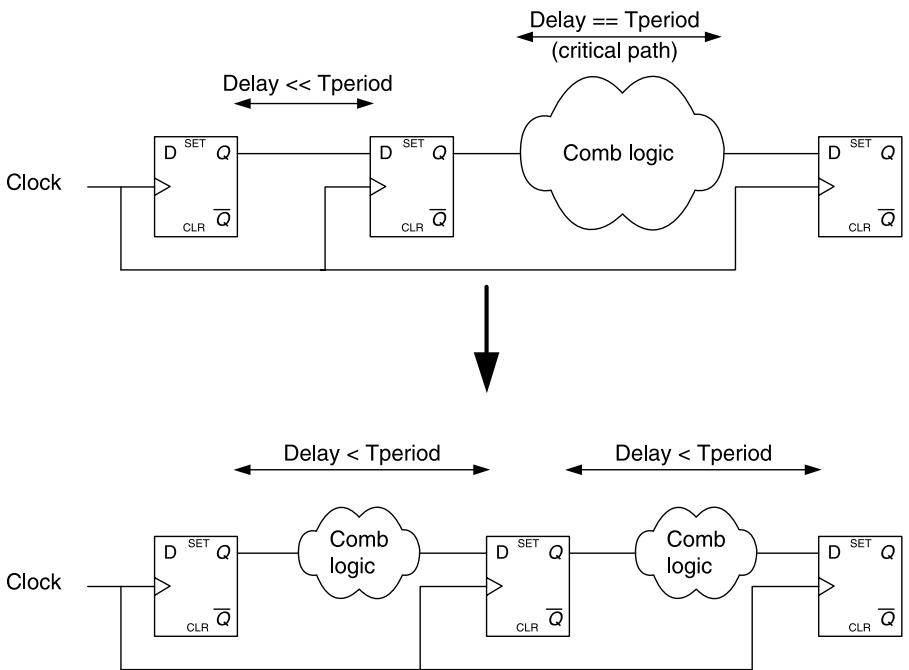

图 14.6 寄存器平衡：移动触发器使两级间的逻辑负载均衡

三个术语大同小异，各厂商叫法略不同：

• 流水线（pipelining）：最早的方法，针对规则结构（流水线化的存储器、乘法器），要求工具能识别出规则的流水线。
• 重定时（retiming）/寄存器平衡（register balancing）：更一般的情况——触发器穿越逻辑移动，保持对外功能不变。

例子一：可参数化流水线乘法器

module multiple #(parameter width = 8, parameter depth = 3) (
    output [2*width-1: 0] oProd,
    input [width-1: 0] iIn1, iIn2,
    input iClk);
    reg [2*width-1: 0] ProdReg [depth-1: 0];
    integer i;
assign oProd = ProdReg [depth-1];
always @(posedge iClk) begin
    ProdReg[0] <= iIn1 * iIn2;
    for (i=1;i <depth;i=i+1)
        ProdReg[i] <= ProdReg [i-1];
end
endmodule

输入相乘后接 depth 级流水寄存器。不做自动流水时，只有1 个寄存器被拉进乘法器当输出寄存器，其余流水寄存器全堆在输出端：

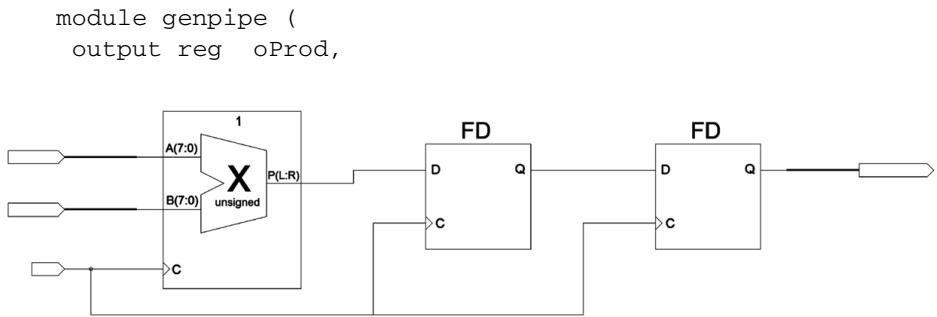

图 14.7 乘法器 + 输出流水线：寄存器堆积在输出，逻辑严重不均衡

启用流水线优化后，寄存器被推进乘法器内部（符号里的”3”表示内部三层流水）：

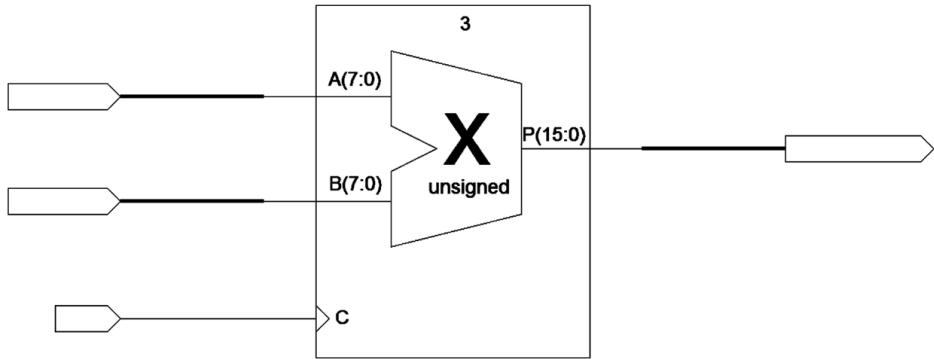

图 14.8 寄存器移入乘法器内部：逻辑被流水线均衡

例子二：一般情况的重定时

module regbalance(
    output reg oProd,
    input [7:0] iIn1,
    input iReset,
    input iClk);
    reg [7:0] inreg1;
always @(posedge iClk)
    if(iReset) begin
    inreg1 <= 0;
    oProd <= 0;
    end
    else begin
    inreg1 <= iIn1;
    oProd <= (inreg1[0] | inreg1[1]) & (inreg1[2] | inreg1[3]) & (inreg1[4] | inreg1[5]) & (inreg1[6] | inreg1[7]);
    end
endmodule

逐寄存器精确映射（accurate register-for-register）时，所有逻辑都挤在两级寄存器之间：

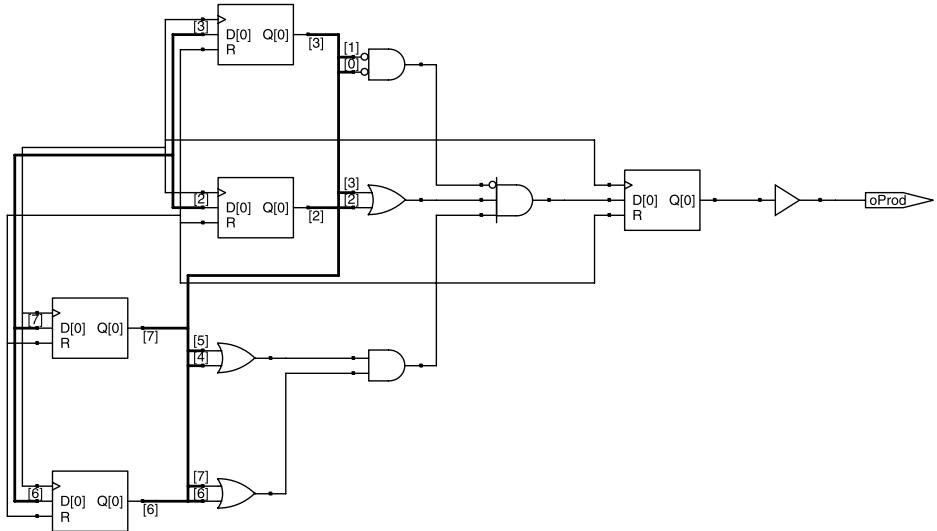

图 14.9 不均衡的逻辑：全部组合逻辑堆在两级寄存器之间

启用寄存器平衡后，寄存器被移进关键逻辑中间：

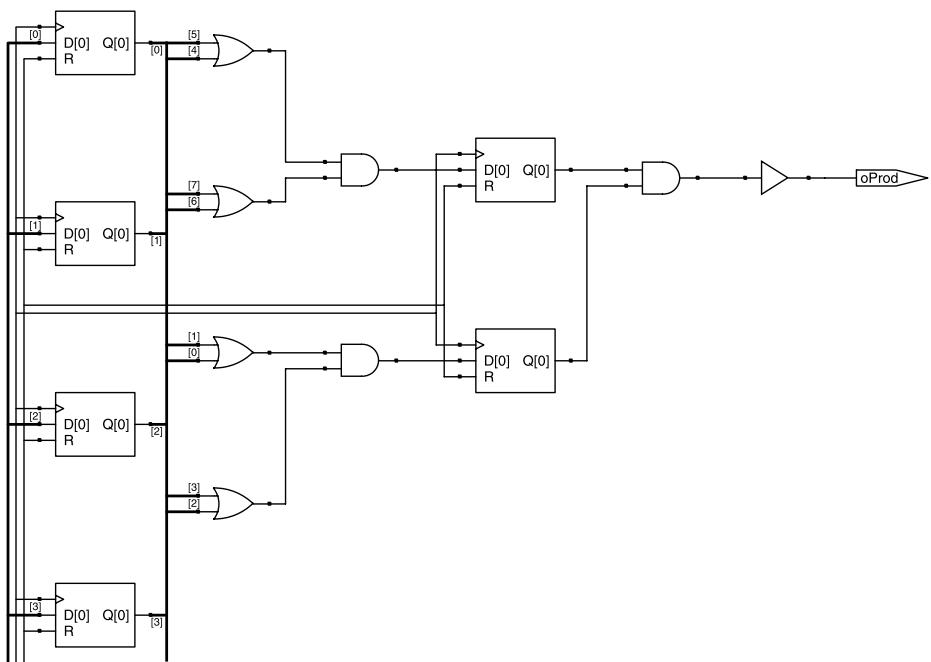

图 14.10 均衡后的逻辑：寄存器移入逻辑中部，最坏延时减半

整体时序改善——延迟和吞吐率都没有损失（寄存器数量可能增减，运行时间会延长）。所以：聪明的工具只对关键路径做寄存器平衡。

启发：不要对非关键路径应用寄存器平衡。

14.3.1 复位对寄存器平衡的影响

要合并/移动两个触发器来均衡逻辑，两个触发器的复位行为必须一致：

• 一个同步复位、另一个异步复位（本身就是坏设计）→ 不能合并；
• 一个是置位（set）、一个是复位（reset）→ 不能合并。

图 14.11 驱动逻辑门的寄存器初始化为 1-0-1-0 交替模式，复位类型不兼容，无法平衡

聪明的工具有时能绕过：反相复位类型 + 同时反相触发器输入和输出（workaround）。但如果 workaround 引入的延时抵消了平衡收益，工具会退回直接映射。结论：相邻触发器复位类型不同，可能让寄存器平衡失效。 这也是”每个模块统一复位类型”的又一理由。

14.3.2 再同步寄存器：绝不能被平衡

寄存器平衡会出问题的一个明确场景是信号再同步（resynchronization）：对来自 FPGA 外部或另一时钟域的异步信号，用两级触发器打拍（double-flop）防亚稳态：

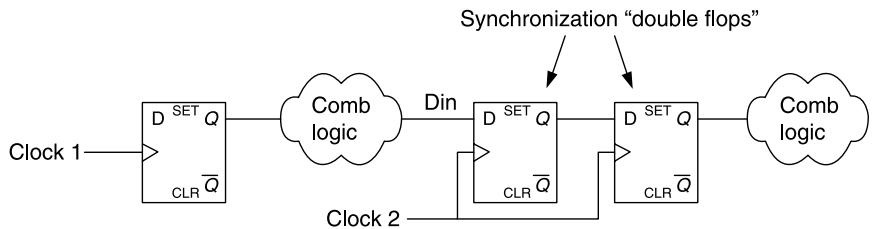

图 14.12 再同步寄存器（未被平衡的正确形态）

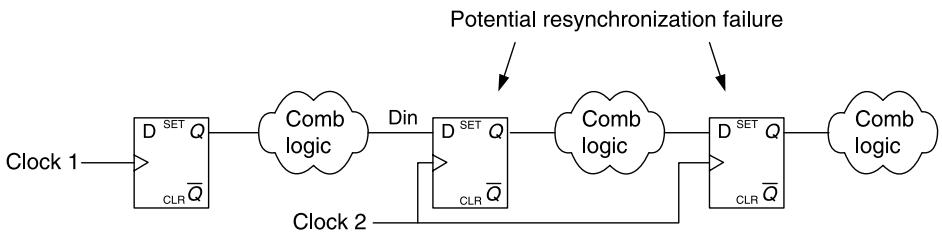

图 14.13 危险：平衡把后续逻辑推进了两级同步器之间

如果开启寄存器平衡，再同步器后面的逻辑可能被推进两级同步寄存器之间（图 14.13）。这对亚稳态防护是致命的：我们恰恰要求不对可能亚稳态的信号做任何逻辑运算，并给它尽可能多的稳定时间。

启发：用约束保护再同步寄存器，禁止寄存器平衡触碰它们。（多数综合工具支持对个别寄存器加约束。）

14.4 状态机编译（FSM Compilation）

FSM 编译指综合工具自动识别 RTL 中的有限状态机，并按速度/面积约束重新编码。含义很解放：只要你的状态机用标准风格编写，具体怎么编码（用什么值表示状态）并不重要——工具能提取状态跳转和输出依赖，转换成对当前设计更优的形式。

启发：状态机用标准编码风格写，让综合工具能识别并重新优化。

三种编码的适用场景：

• 二进制/顺序编码（binary/sequential）：状态译码依赖状态寄存器的所有位，需要译码逻辑。适合逻辑资源丰富、有多输入门的工艺。
• 独热编码（one-hot）：每个状态一个独占的位，无需状态译码，通常更快；缺点是寄存器多。FPGA 寄存器富余，独热通常是首选——大多数状态机会被工具替换成独热结构，所以干脆一开始就用独热写，省运行时间。
• 格雷码（gray code）：两大应用场景——驱动异步输出和低功耗设计。

为什么异步输出要用格雷码

独热码的状态跳转会有”一位清零、另一位置位”同时发生。如果状态机输出（或它驱动的逻辑）是异步的，两位状态寄存器的路径延时差（取决于布局和寄生参数）就会造成竞态（race condition）和毛刺。看一个 Moore 机的输出编码：

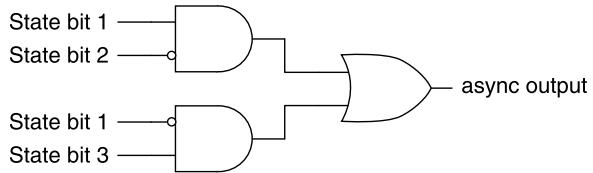

图 14.14 Moore 机的输出编码：跳变时一位清零、另一位置位

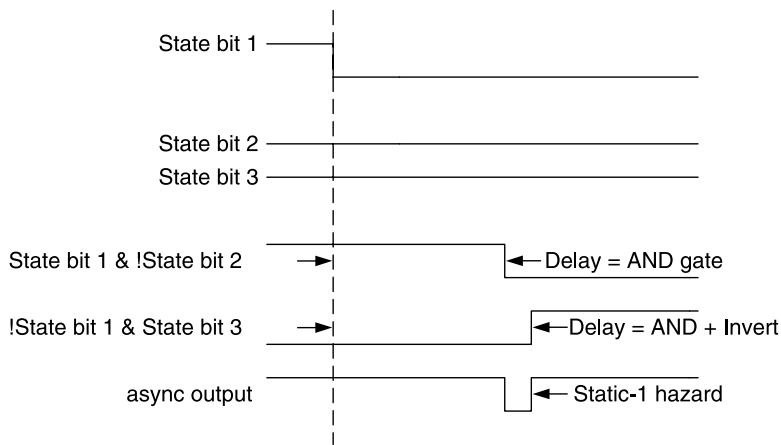

图 14.15 潜在冒险：两位变化不同步，输出出现瞬态毛刺

格雷码的构造方法（镜像追加法，mirror-append）：

1. 竖排写下 “0” 和 “1”；
2. 从底部开始镜像复制一份；
3. 镜像中复制的上半部分追加 “0”；
4. 镜像中新生成的下半部分追加 “1”。

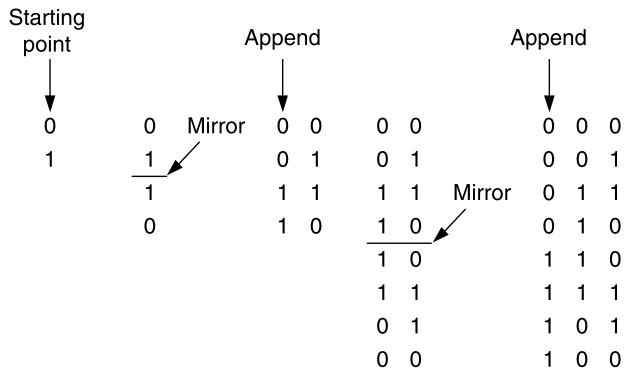

图 14.16 用镜像追加法构造格雷码

结果：任意一次状态跳变只改变一位——异步逻辑中的竞态条件从根源上消除。

启发：驱动异步输出时使用格雷码。

14.4.1 不可达状态的移除与安全模式（Safe Mode）

状态机编译器通常会移除未使用的状态，甚至能检测并移除不可达状态——这优化速度也省面积。但有一类设计需要保留不可达状态的处理：高可靠性电路（航空、军用、航天）。在极小工艺下，太阳或核事件的辐射粒子能让触发器自发翻转（SEU）。如果状态机没有为所有寄存器状态组合准备恢复路径，一次翻转就可能让电路进入无法恢复的状态。所以综合工具普遍提供 safe mode：为所有状态（包括不可达的）覆盖恢复逻辑。

看一个三状态循环机：

module safesm (
    output [1:0] oCtrl,
    input iClk, iReset);
    reg [1:0] state;

    // 把 state 别名到输出
    assign oCtrl = state;

    parameter STATE0 = 0,
    STATE1 = 1,
    STATE2 = 2,
    STATE3 = 3;

    always @(posedge iClk)
    if (!iReset) state <= STATE0;
    else
    case(state)
    STATE0: state <= STATE1;
    STATE1: state <= STATE2;
    STATE2: state <= STATE0;
    endcase
endmodule

注意：状态寄存器有 2 位，能表示 4 个状态，但 case 只处理 3 个——STATE3（以及非法的 2’b11 组合）没有恢复路径。普通实现就是一个移位寄存器：

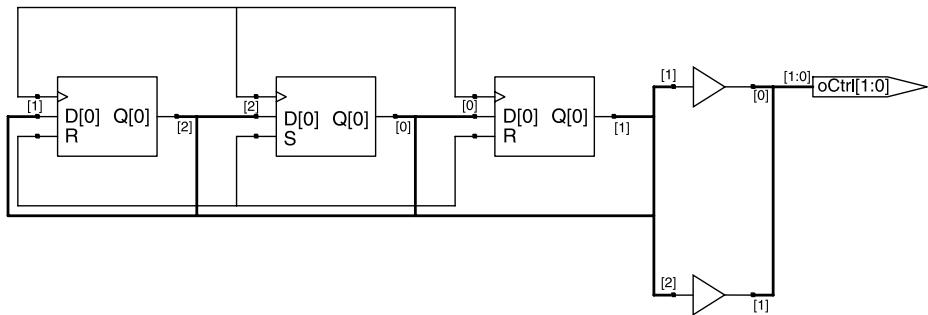

图 14.17 简单状态机实现：一个移位寄存器

问题：如果位 1 和位 2 同时被辐射误置位，这个错误状态会一直循环传播，输出持续错误，直到下次复位。开启 safe mode 后：

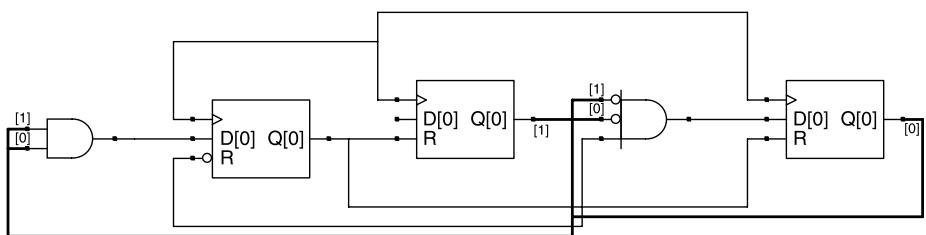

图 14.18 safe mode：附加逻辑检测非法状态并强制复位

附加逻辑检测到非法状态后立即把状态寄存器拉回复位值。

14.5 黑盒（Black Boxes）

黑盒是综合流程中的占位模块：真正的网表或优化过的模块要到实现流程后期才加入（典型如 Xilinx Core Generator 生成的 FIFO、RAM 核）。黑盒的问题是：综合器无法优化它，也很难围绕它优化——时序引擎不知道黑盒接口的时序，只能按最坏情况假设。

启发：能用 RTL 就别造需要黑盒的核；实在要用，必须把核生成工具提供的时序模型带上。

看一个例子：16 位自由计数器周期性地把数据推入 FIFO：

module fifotop(
    output [15:0] oDat,
    output    oEmpty,
    input iClk, iReset,
    input iRead,
    input iPushReq);
reg [15:0] counter;
wire wr_en, full;

assign wr_en = iPushReq & !full;

always @(posedge iClk)
    if(!iReset) counter <= 0;
    else counter <= counter + 1;

myfifo myfifo (
    .clk (iClk),
    .din (counter),
    .rd_en(iRead),
    .rst (iReset),
    .wr_en(wr_en),
    .dout (oDat),
    .empty(oEmpty),
    .full (full));
endmodule

黑盒模块用 syn_black_box 综合指令声明，只留 I/O 占位：

module myfifo(
    output [15: 0] dout,
    output empty,
    output full,
    input clk,
    input [15: 0] din,
    input rd_en,
    input rst,
    input wr_en) /* synthesis syn_black_box */;
endmodule

这条指令告诉综合器：别把这个模块优化掉，在网表里留占位，后端工具再填入真实网表。代价是时序和面积完全未知。看下面的例子：

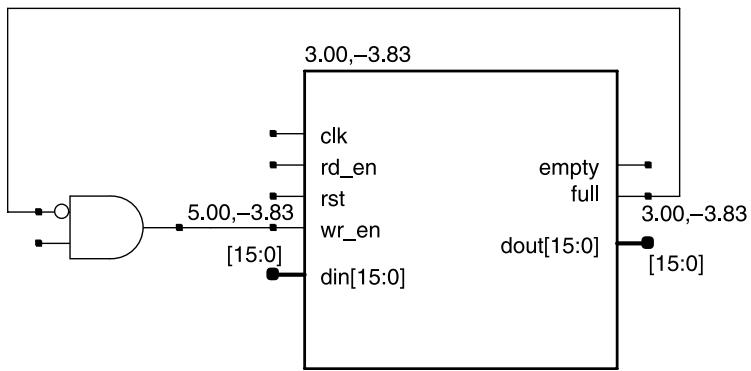

图 14.19 穿过黑盒的关键路径：无时序信息时 setup/hold 被当作 0

最坏路径被判定为从黑盒输出到黑盒输入。因为没有任何 setup/hold 时序定义（默认按 0 处理），综合器给出的最高频率估算高达 248MHz——显然过于乐观。解决办法是在黑盒声明上补充 I/O 时序模型：

module myfifo(
    output [15: 0] dout,
    output empty,
    output full,
    input clk,
    input [15: 0] din,
    input rd_en,
    input rst,
    input wr_en) /* synthesis syn_black_box
syn_tsu1 = "din[15:0]->clk=4.0"
syn_tsu2 = "rd_en->clk=3.0"
syn_tsu3 = "wr_en->clk=3.0"
syn_tco1 = "clk->dout=4.0"
syn_tco2 = "clk->empty=3.0"
syn_tco3 = "clk->full=3.0"
*/;
endmodule

给控制信号定义 3ns、数据 I/O 定义 4ns 的 setup/hold 时间后，综合器对同一条路径的估算修正为 125MHz——只有原来的一半！这就是不带时序模型的黑盒对你撒的谎。

14.6 物理综合（Physical Synthesis）

物理综合 = 在综合过程中利用物理布局信息做优化。通过预先估算布局（或直接执行试布局），综合器能拿到接近最终实现的负载模型，优化质量大幅提升；估算出的布局信息会前向标注（forward annotate）给后端布局布线工具。

FPGA 的物理综合比 ASIC 更难：ASIC 布线资源灵活，延时可以按两点距离统计估算；FPGA 布线资源是固定的——少量长距离快布线资源（低偏斜长线）+ 大量处理局部拥塞的慢速开关矩阵（switch matrix）：

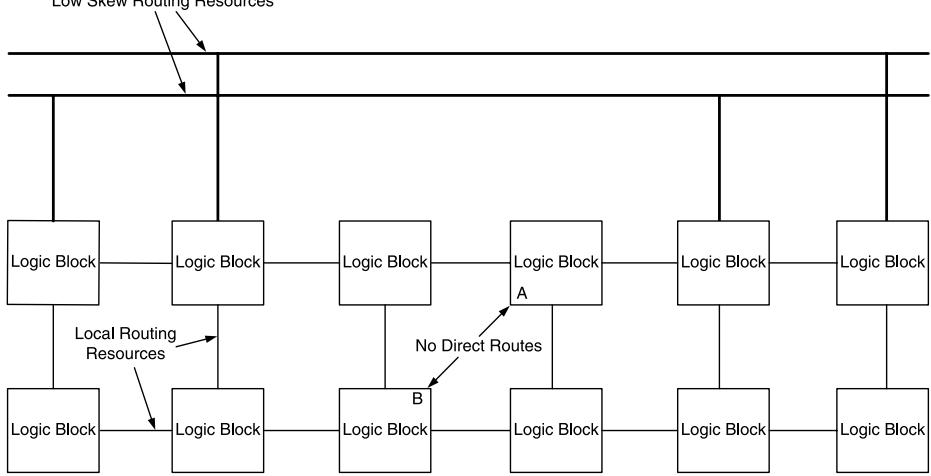

图 14.20 简化的布线矩阵：快慢两级布线资源

在先进工艺下布线延时已成主导，布线延时估算不准，综合优化就是盲人摸象。物理综合的解法就是在综合阶段生成布局信息。

14.6.1 前向标注 vs 后向标注

• 后向标注（back-annotation）：传统时序收敛路径。综合按统计估算实现 → 布局布线 → 时序分析 → 违例反馈回综合 → 改约束重跑。能收敛，但迭代次数多、自动化程度低，设计师被迫反复跑工具：

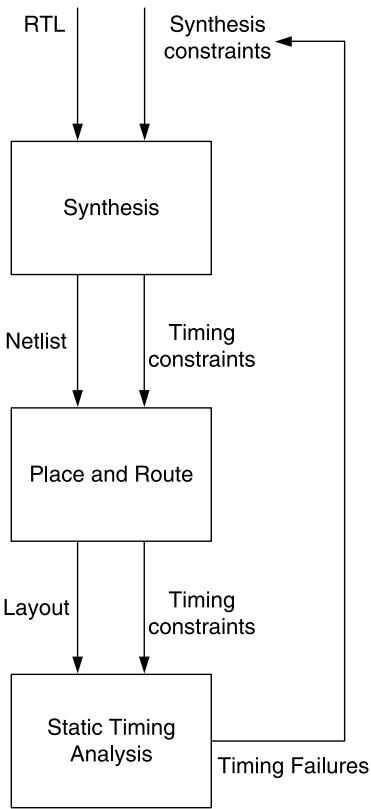

图 14.21 传统流程：时序信息从后端反馈回前端

• 前向标注（forward annotation）：把综合做出的布局假设作为约束/物理参数向前传，驱动后端实现。综合估算与最终实现强关联，重跑次数大减：

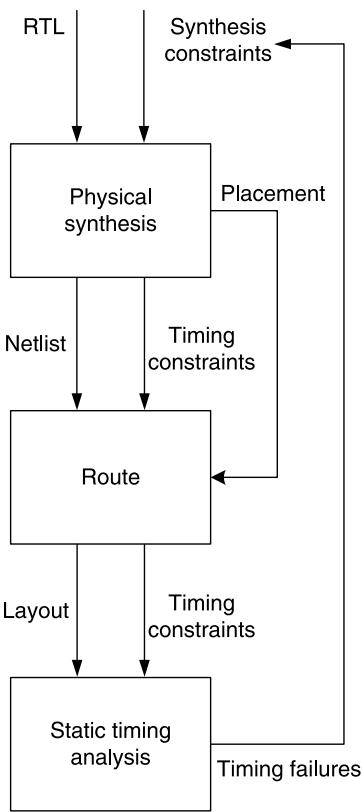

图 14.22 物理综合流程：布局数据前向传递，迭代大幅减少

即使时序失败仍需反馈（要么调布局、要么改逻辑结构），但综合与布局紧密耦合后，收敛前的迭代次数显著减少。

启发：物理综合让综合与布局的关联更紧密。

14.6.2 基于图的物理综合

高性能物理综合的关键是准确估算布线拥塞和延时。Synplicity 的 graph-based physical synthesis 把布线资源和时序信息抽象成布线资源图（routing resource graph），布局决策不按物理距离，而按图上的加权计算：

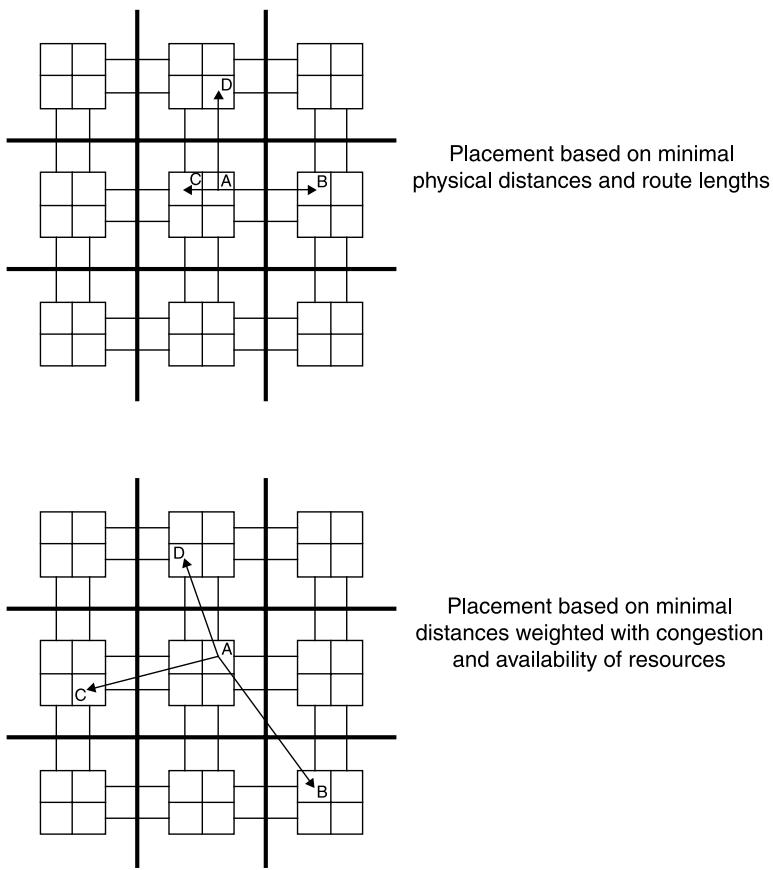

图 14.23 图基物理综合：按拥塞加权的”距离”与物理最短距离不同

这个方法综合考虑任意两点之间的布线资源和现有利用率，让综合与布局关联更紧。但它解决不了高层分区问题和关键路径约束——那是第 15 章布局规划的主题。

常见坑

黑盒不带 I/O 时序模型是最容易踩的优化陷阱：综合器把黑盒的 setup/hold 当作 0，报告的”最高频率 248MHz”看起来一片大好，实际按 4ns 数据建立时间修正后只剩 125MHz。时序收敛决策全部建立在虚假估算上，等后端核网表进来才发现差一倍。任何黑盒（FIFO/RAM/DSP 核）实例化时都要补齐 syn_tsu/syn_tco 类时序参数，或导入核生成工具的时序模型。另一个隐蔽坑：再同步（防亚稳态）两级寄存器忘了加”禁止寄存器平衡”约束，综合器把后续逻辑推进两级同步器之间，亚稳态防护形同虚设。

通关标准：

学完本篇你应该能做到：

1. 解释为什么”选速度优化”在资源利用率接近 100% 时可能反而更慢，并把目标频率控制在最终速度 +20% 以内；
2. 说明资源共享如何合并互斥的相似运算，以及它可能给关键路径增加逻辑级数；
3. 区分流水线/重定时/寄存器平衡（移动触发器、不加不减）及其对延迟、吞吐率的影响；
4. 说出复位类型不一致会阻止寄存器平衡，并主动用约束保护再同步寄存器；
5. 为不同场景选 FSM 编码：FPGA 首选独热、异步输出用格雷码（会用镜像追加法构造）、高可靠设计开 safe mode；
6. 给黑盒补齐 setup/hold 时序模型，理解前向标注相比后向标注减少迭代的原因。

自测：为什么资源利用率接近 100% 时，面积优化反而可能更快？

速度优化生成大规模并行逻辑，器件快满时布局工具只能把逻辑塞进次优位置，长布线带来的延时超过并行结构省下的门延时。紧凑的逻辑（面积优化）布线更从容，实际关键路径更短。根因是综合阶段用统计线负载模型估算布线，真实布线延时只有布局后才知道。

自测：寄存器平衡会不会增加设计的延迟（latency）或降低吞吐率？

不会。寄存器平衡只是移动触发器的位置来均衡两级寄存器之间的逻辑量，寄存器总数基本不变（可能微增微减），输入到输出的延迟和吞吐率都不受影响。代价是综合运行时间延长。所以聪明的工具只对关键路径做，非关键路径不做。

自测：为什么相邻触发器的复位类型必须一致才能寄存器平衡？

平衡需要把两个触发器合并/移动到逻辑的另一侧，这要求它们在复位时的行为完全可合并。如果一个同步复位一个异步复位，或一个复位一个置位，合并后的行为在复位期间无法同时满足，工具只能放弃平衡（或做”反相 workaround”，但引入的额外延时可能抵消收益）。

自测：用镜像追加法从 2 位格雷码构造 3 位格雷码的步骤是什么？

已有竖排的 00、01、11、10（2 位格雷码）。第一步：从底部镜像复制得 10、11、01、00 接在下方；第二步：上半部分（原有的 4 行）每行末尾追加 0；第三步：下半部分（新镜像的 4 行）每行末尾追加 1。得到 000、010、110、100、101、111、011、001——任意相邻码字只有一位不同。

自测：safe mode 适用于什么场景？一个 4 状态编码但只用 3 个状态的状态机，普通实现和 safe mode 实现的差异是什么？

safe mode 适用于高可靠电路（航空/军用/航天），防辐射粒子翻转触发器后状态机进入不可恢复的状态。普通实现（图 14.17）是个移位寄存器，非法状态会一直循环传播直到复位；safe mode 实现（图 14.18）加了检测逻辑，一旦发现非法状态立即把状态寄存器拉回复位值，快速恢复。

自测：一个不带时序模型的黑盒导致综合报告 248MHz，补上 din 的 4ns setup 后变成 125MHz，请解释估算逻辑。

不带时序模型时，综合器把穿过黑盒路径的黑盒内部延时按 0 处理，关键路径只剩外部逻辑延时，算出虚高的 248MHz。补上 syn_tsu/syn_tco 后，综合器把 4ns（数据）/3ns（控制）的黑盒接口时序计入路径，同一关键路径的总延时增大近一倍，估算修正为 125MHz。结论：黑盒必须携带核生成工具提供的 I/O 时序模型，否则时序估算不可信。
