第01章 速度架构：吞吐、延迟与时序收敛

这一篇在干嘛？

FPGA 设计里有三个都叫”快”的东西：吞吐（单位时间处理多少数据）、延迟（单个数据多久走完全程）、时序（电路能不能跑在目标时钟频率上）。本章用同一个 X³ 的例子，把这三者讲清楚，并给出五种改善时序的架构级手法——这些手法靠改代码结构就能见效，而不是指望工具自动优化。

背景：为什么"随便写写"跑不快？

EDA 综合工具确实会做很多自动优化，但如果你的代码风格（架构）一开始就不对，工具能救的程度非常有限。架构层面的优化永远是设计师的责任——这是全书的核心观点，也是这一章存在的理由。

1. 速度的三个定义

在 FPGA 里，“速度”这个词有三种完全不同的含义，混着谈会出大问题：

指标	含义	常用度量
吞吐量（Throughput）	每个时钟周期（或每秒）能处理多少数据	bits/second、bits/clock
延迟（Latency）	数据从输入到处理完输出所花的时间	时间、时钟周期数
时序（Timing）	时序元件（触发器）之间的逻辑延迟是否满足约束	时钟周期、频率

补充一个初学者必备的概念：**触发器（Flip-Flop）**是 FPGA 中最基本的存储单元，在时钟上升沿把 D 端的值锁存到 Q 端。当我们说一个设计”没收敛时序（not meet timing）“时，意思是：关键路径（critical path）——即任意两个触发器之间最长的那条路径（组合逻辑延迟 + 时钟到输出延迟 + 布线延迟 + 建立时间 + 时钟偏斜等）——的延迟超过了目标时钟周期，数据来不及在下一个时钟沿之前稳定下来。

注意三者的关系：吞吐高不等于延迟低，延迟低也不代表能跑高频。它们经常互相打架，后文会反复看到这种取舍（trade-off）。

2. 高吞吐：流水线（Pipeline）

高吞吐设计关心的是稳态数据率，不太在乎某个数据花多久走完。它的思想就是福特汽车流水线：原材料从入口进入，经过一道道工序加工，成品从出口出来——而且新数据不用等上一个走完就可以进来。

在数字设计里这个抽象概念叫流水线（pipeline）。CPU 指令流水线、网络协议栈、加密引擎，几乎所有高性能设计都在用。

2.1 迭代实现：软件思维的硬件翻译

流水线设计在算法层面的关键概念叫”展开循环（unrolling the loop）“。先看一个软件式的写法——求 X 的 3 次方，软件里通常是循环迭代：

XPower = 1;
for (i=0; i < 3; i++)
    XPower = X * XPower;

这是典型的迭代算法：反复读写同一批变量。微处理器一次只执行一条指令，没有并行可言。硬件也可以照搬这种思路（下面的 Verilog 就是个”硬件版软件”）：

module power3(
    output [7:0] XPower,
    output finished,
    input [7:0] X,
    input clk, start); // the duration of start is a single clock
    reg [7:0] ncount;
    reg [7:0] XPower;

assign finished = (ncount == 0);

always@(posedge clk)
    if(start) begin
    XPower <= X;
    ncount <= 2;
    end

else if(!finished) begin
ncount <= ncount - 1;
XPower <= XPower * X;
end
endmodule

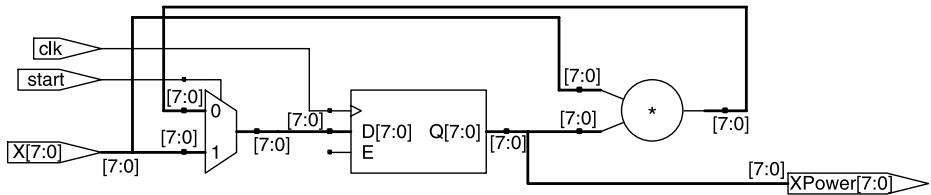

点评：

• start 到 finished 之间复用同一个寄存器 XPower 和同一个乘法器，乘 3 次才算完——结构和软件循环一模一样；
• 需要握手信号（start / finished）来指示计算的开始和结束，外部模块也得配合这套握手传数据；
• 最要命的：上一次计算没做完，下一次不能开始。

它的性能：

Throughput = 8/3, or 2.7 bits/clock
Latency = 3 clocks
Timing = One multiplier delay in the critical path

2.2 流水线实现：展开循环

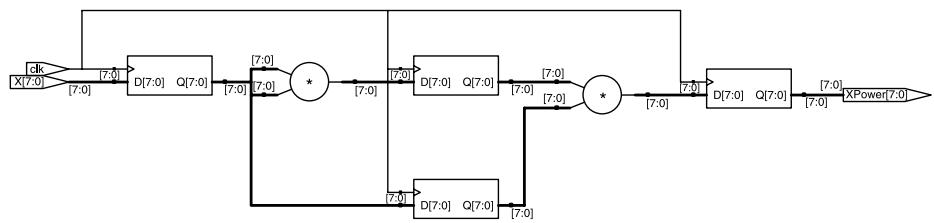

把循环展开成三级流水线，每级做一次乘法：

module power3(
    output reg [7:0] XPower,
    input clk,
    input [7:0] X
);
reg [7:0] XPower1, XPower2;
reg [7:0] X1, X2;
always @(posedge clk) begin
    // Pipeline stage 1
    X1 <= X;
    XPower1 <= X;

    // Pipeline stage 2
    X2 <= X1;
    XPower2 <= XPower1 * X1;

    // Pipeline stage 3
    XPower <= XPower2 * X2;
end

endmodule

点评：

• 不再有循环计数器和握手信号——数据像传送带一样一拍一拍往前走；
• X1、X2 是把 X 值逐级传递的”影子寄存器”，保证每级拿到的操作数是对应的；
• 第一级还在处理新的 X 时，第二级和第三级同时在处理上一拍、上上拍的数据——三级并行。

性能对比：

Throughput = 8/1, or 8 bits/clock
Latency = 3 clocks
Timing = One multiplier delay in the critical path

吞吐量从 2.7 bits/clock 提升到 8 bits/clock，整整 3 倍。一般规律：一个需要 n 次迭代循环的算法，展开成流水线后吞吐量提升 n 倍。而且延迟没有变差（仍是 3 拍），时序也没有变差（关键路径仍只含一个乘法器）。

核心结论

展开迭代循环可以提高吞吐量；代价是面积按比例增加（迭代版只要 1 个乘法器 + 1 个寄存器，流水线版每一级都要独立的寄存器和乘法器）。面积优化正是第 2 章的主题。

3. 低延迟：拆掉流水线寄存器

低延迟设计的目标是让数据尽快从输入到输出，为此可以牺牲吞吐量或最高时钟频率，常用的手段是引入并行、去掉流水线、走逻辑捷径。

回到 X³ 例子：迭代实现没什么可优化的（每次乘法必须寄存后才能进行下一次）；但流水线实现有明显优化空间——每一级的乘积都要等下一个时钟沿才能传给下一级。把流水线寄存器全部拆掉，改成纯组合逻辑：

module power3(
    output [7:0] XPower,
    input [7:0] X
);
reg [7:0] XPower1, XPower2;
reg [7:0] X1, X2;

assign XPower = XPower2 * X2;

always @* begin
    X1 = X;
    XPower1 = X;
end

always @* begin
    X2 = X1;
    XPower2 = XPower1*X1;
end

endmodule

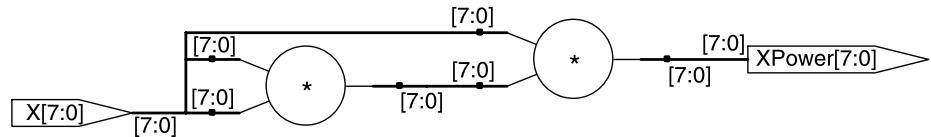

点评：

• 所有的 <=（时序赋值）换成了 =（组合赋值），always @* 表示电平敏感的组合逻辑块；
• 每一级只是上一级的组合表达式，中间没有任何寄存器，数据”一路平推”直达输出；
• 副作用是 X1、XPower1 这些中间信号退化成了普通的中间连线（综合后不会生成触发器）。

性能：

Throughput = 8 bits/clock (assuming one new input per clock)
Latency = Between one and two multiplier delays, 0 clocks
Timing = Two multiplier delays in the critical path

延迟降到了不到一个时钟周期（纯组合路径）。但代价在时序上非常明显：之前的关键路径只有一个乘法器，现在变成了两个乘法器串联，系统时钟周期必须大于两个乘法器延迟之和——最高频率直接掉了一半以上。

核心结论

拆掉流水线寄存器可以降低延迟；代价是寄存器之间的组合逻辑延迟增大。

4. 时序优化：五种架构手法

时序指的是设计的时钟速度。任意两个触发器之间的最大延迟决定了最高时钟频率。经典的最高频率公式（忽略时钟抖动）：

$${\mathrm{F}}_{\max }=\frac{1}{{\mathrm{T}}_{\mathrm{clk}-\mathrm{q}}+{\mathrm{T}}_{\text{logic}}+{\mathrm{T}}_{\text{routing}}+{\mathrm{T}}_{\text{setup}}-{\mathrm{T}}_{\text{skew}}}\text{\hspace{1em}(1.1)}$$

各参数含义：

符号	含义
F_max	时钟允许的最高频率
T_clk-q	时钟到达后数据出现在 Q 端的时间（触发器输出延迟）
T_logic	触发器之间组合逻辑的传播延迟
T_routing	触发器之间的布线延迟
T_setup	建立时间——数据必须在下一个时钟上升沿之前提前稳定的最短时间
T_skew	时钟从发射触发器传播到捕获触发器的延迟（为正时可”放宽”约束）

背景：建立时间（setup time）

触发器要求在时钟沿到来之前数据已经稳定存在一段时间，这就是建立时间。如果关键路径太长，数据在时钟沿到来时还没稳定，触发器就可能锁到错误的值。F_max 公式的分母越小，能跑的频率越高——下面五种手法全都是在”砍分母”。

4.1 增加寄存器层（Add Register Layers）

思路：在关键路径中间插入寄存器，把一条长路径切成两条短路径。适用于高度流水化、多加一拍延迟不影响功能的设计。

看一个 3 抽头 FIR（Finite Impulse Response，有限冲激响应）滤波器——把当前的输入 X 和前两拍的输入 X1、X2 分别乘上系数 A、B、C 再相加。假设下面这个实现不满足时序：

module fir(
    output [7:0] Y,
    input [7:0] A, B, C, X,
    input clk,
    input validsample);
    reg [7:0] X1, X2, Y;
always @(posedge clk)
    if (validsample) begin
    X1 <= X;
    X2 <= X1;
    Y <= A* X+B* X1+C* X2;
    end
endmodule

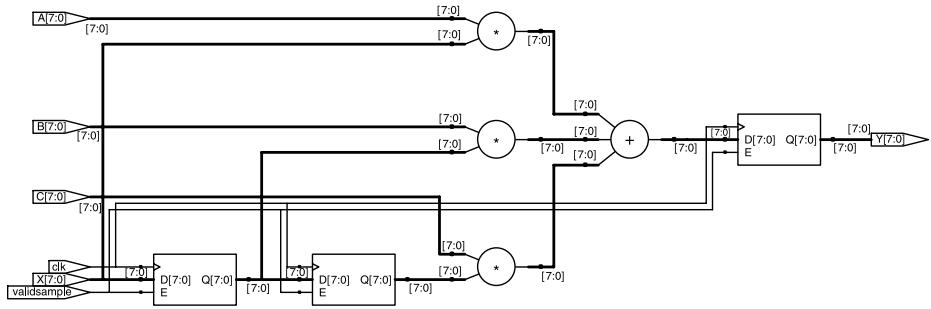

点评：所有乘法和加法都发生在一个时钟周期内（见图 1.4），关键路径是”一个乘法器 + 两个加法器”，很容易超标。假设延迟要求不是固定 1 拍，就可以加流水线。

最简单的一层切法：在乘法器和加法器之间插一级寄存器：

module fir(
    output [7:0] Y,
    input [7:0] A, B, C, X,
    input clk,
    input validsample);
    reg [7:0] X1, X2, Y;
    reg [7:0] prod1, prod2, prod3;

always @ (posedge clk) begin
    if (validsample) begin
    X1 <= X;
    X2 <= X1;
    prod1 <= A * X;
    prod2 <= B * X1;
    prod3 <= C * X2;
    end
    Y <= prod1 + prod2 + prod3;
end

endmodule

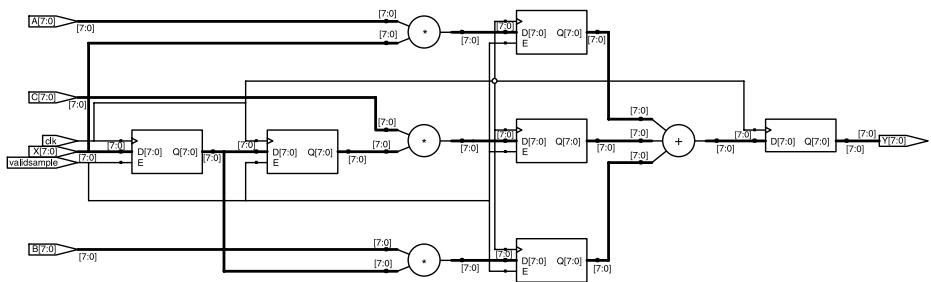

点评：三个乘法各自先存进 prod1/prod2/prod3，加法在下一拍才做——乘法器和加法器被寄存器隔开，关键路径从”乘法器 + 加法器”缩成”乘法器”或”加法器”中较长的一个（见图 1.5）。乘法器是特别适合流水化的对象，因为它的计算天然可以拆成多级；拆开之后再加流水线就和上面一样简单了。

核心结论

增加寄存器层，把关键路径一分为二，每条都比原来短，时序即改善。

4.2 并行结构（Parallel Structures）

思路：把串行执行的一长串逻辑拆成可以同时运算的多个小函数，再合并结果。路径延迟变成”最长子结构”的延迟而不是”所有子结构之和”。

还是 X³ 流水线设计，假设它不满足时序。一个 8 位乘法器可以按半字节（nibble，4 bit）拆开：设 X = {A, B}（A 是高 4 位，B 是低 4 位），由于被乘数和乘数相同：

$$X\ast X=\{A,B\}\ast \{A,B\}=\{(A\ast A),(2\ast A\ast B),(B\ast B)\};$$

也就是把一个 8×8 乘法变成三个 4×4 乘法加移位合并。实现如下：

module power3(
    output [7:0] XPower,
    input [7:0] X,
    input clk);
reg [7:0] XPower1;
// partial product registers
reg [3:0] XPower2_ppAA, XPower2_ppAB, XPower2_ppBB;
reg [3:0] XPower3_ppAA, XPower3_ppAB, XPower3_ppBB;
reg [7:0] X1, X2;
wire [7:0] XPower2;

// nibbles for partial products (A is MS nibble, B is LS nibble)
wire [3:0] XPower1_A = XPower1[7:4];
wire [3:0] XPower1_B = XPower1[3:0];
wire [3:0] X1_A = X1[7:4];
wire [3:0] X1_B = X1[3:0];
wire [3:0] XPower2_A = XPower2[7:4];
wire [3:0] XPower2_B = XPower2[3:0];
wire [3:0] X2_A = X2[7:4];
wire [3:0] X2_B = X2[3:0];

// assemble partial products
assign XPower2 = (XPower2_ppAA << 8) +
(2*XPower2_ppAB << 4) +
XPower2_ppBB;
assign XPower = (XPower3_ppAA << 8) +
(2*XPower3_ppAB << 4) +
XPower3_ppBB;

always @(posedge clk) begin
    // Pipeline stage 1
    X1 <= X;
    XPower1 <= X;

    // Pipeline stage 2
    X2 <= X1;
    // create partial products
    XPower2_ppAA <= XPower1_A * X1_A;
    XPower2_ppAB <= XPower1_A * X1_B;
    XPower2_ppBB <= XPower1_B * X1_B;

    // Pipeline stage 3
    // create partial products
    XPower3_ppAA <= XPower2_A * X2_A;
    XPower3_ppAB <= XPower2_A * X2_B;
    XPower3_ppBB <= XPower2_B * X2_B;
end

endmodule

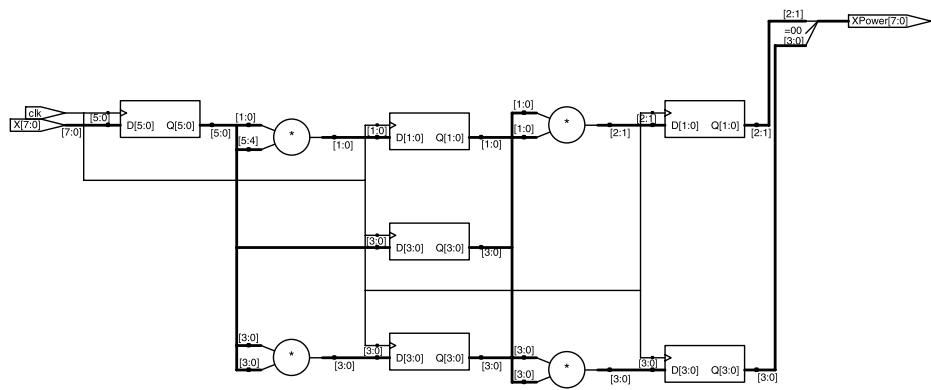

点评：

• 每级把 8 位乘法拆成 3 个 4 位”部分积”（partial product）并行计算，再在组合逻辑里用移位加权求和拼回 8 位结果；
• (ppAA << 8) 对应高位对齐、2*ppAB << 4 对应交叉项的权位——这就是多项式展开的硬件化；
• 这个示例没有处理溢出问题，只是为了说明思想（见图 1.6）。

核心结论

把一个逻辑函数拆成若干可并行的小函数，路径延迟降为最长子结构的延迟。

4.3 展平逻辑结构（Flatten Logic Structures）

思路：专门对付”优先级编码”造成的串行逻辑链。综合工具有能力复制逻辑来降低扇出（fanout，一个信号驱动的负载数量），但它看不穿你用 if-else 写出来的伪优先级，也没有足够信息判断优先级是否真的需要。

看一个写 4 个寄存器的地址译码控制：

module regwrite(
    output reg [3:0] rout,
    input clk, in,
    input [3:0] ctrl);

always @(posedge clk)
    if (ctrl[0]) rout[0] <= in;
    else if (ctrl[1]) rout[1] <= in;
    else if (ctrl[2]) rout[2] <= in;
    else if (ctrl[3]) rout[3] <= in;
endmodule

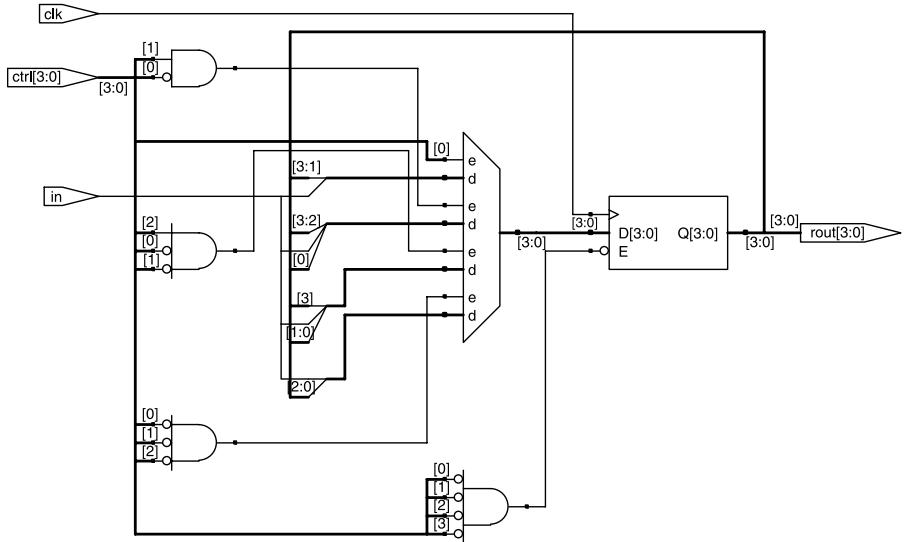

点评：if-else 链意味着 ctrl[0] 优先级最高——综合器会老老实实生成一条优先级判决链（见图 1.7），逻辑一级串一级。但如果这些 ctrl 是地址译码器输出的选通脉冲（strobe），彼此天然互斥（一个地址只对应一个寄存器），优先级根本就是多余的！

去掉优先级，把逻辑展平：

module_regwrite(
    output reg [3:0] rout,
    input clk, in,
    input [3:0] ctrl);

    always @(posedge clk) begin
    if(ctrl[0]) rout[0] <= in;
    if(ctrl[1]) rout[1] <= in;
    if(ctrl[2]) rout[2] <= in;
    if(ctrl[3]) rout[3] <= in;
    end
endmodule

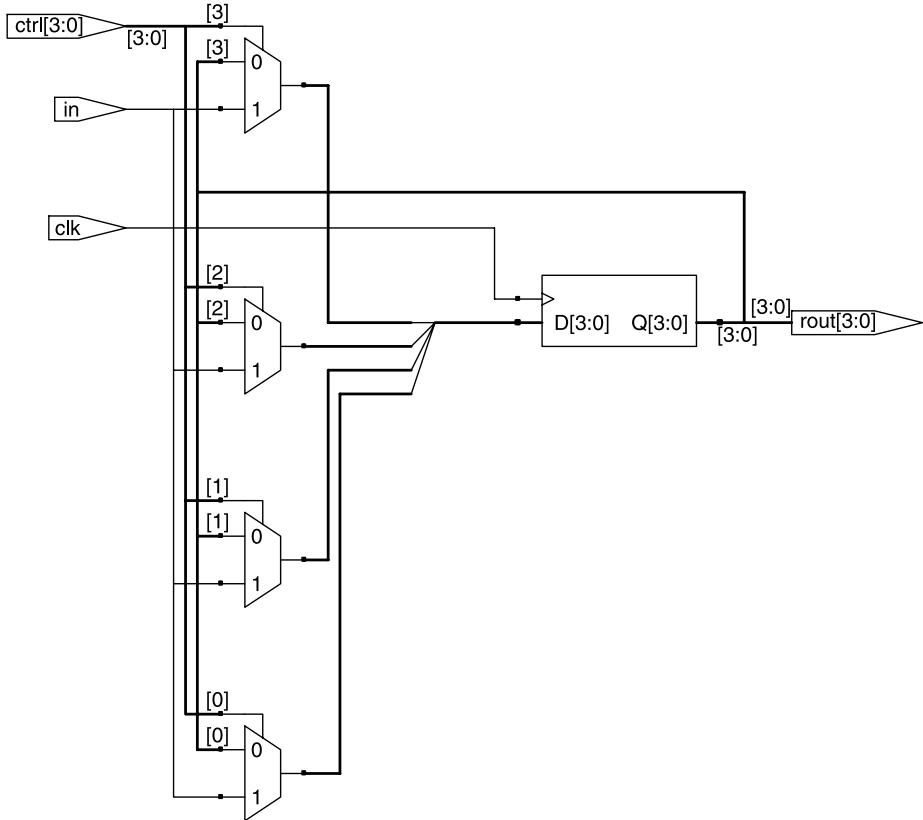

点评：四个 if 相互独立（不再是 else-if 链），门级实现里没有优先级逻辑（见图 1.8），每个 ctrl 独立控制自己那一位。功能上与原来完全等价（因为信号互斥），但路径短多了。

核心结论

在不需要优先级的地方去掉优先级编码，逻辑结构被展平，路径延迟降低。

4.4 寄存器平衡（Register Balancing）

思路：把组合逻辑在寄存器之间重新分配，让最坏路径的延迟最小化。适用于关键路径与相邻路径逻辑量严重不均衡的情况——时钟频率只由最坏路径决定，有时挪一小块逻辑就能救活整个设计。

综合工具一般也有叫”寄存器平衡”的自动优化，但它们只会按预定模式处理常见结构（如大乘法器），不会改你的自定义逻辑。所以必须自己掌握这个概念。

看一个三输入加法器，输入先打一拍再相加：

module adder(
    output reg [7:0] Sum,
    input    [7:0] A, B, C,
    input    clk);
    reg    [7:0] rA, rB, rC;
always @(posedge clk) begin
    rA    <= A;
    rB    <= B;
    rC    <= C;
    Sum    <= rA + rB + rC;
end

endmodule

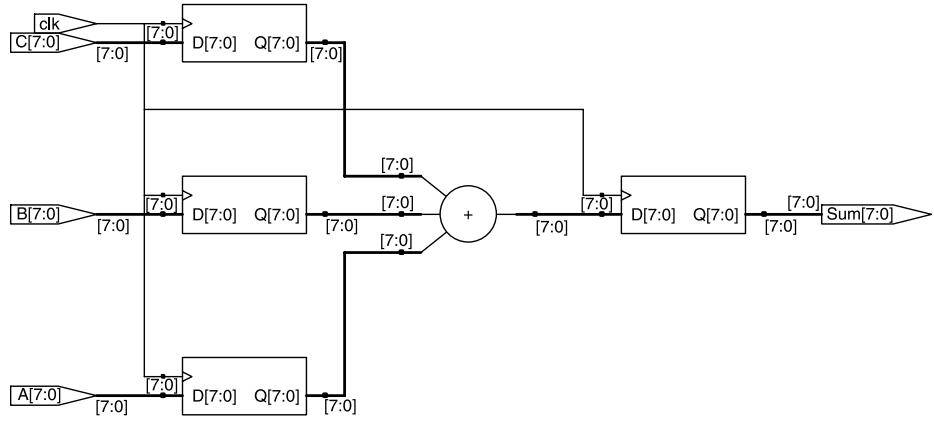

点评：第一级寄存器是 rA/rB/rC，第二级是 Sum；输入到第一级之间没有任何逻辑（假设上游输出已寄存），而第一级到第二级之间挤了整个三输入加法器（见图 1.9）——严重头轻脚重。

把其中一次加法往回挪一级：

module adder(
    output reg [7:0] Sum,
    input [7:0] A, B, C,
    input clk);
    reg [7:0] rABSum, rC;

always @(posedge clk) begin
    rABSum <= A + B;
    rC    <= C;
    Sum    <= rABSum + rC;
end
endmodule

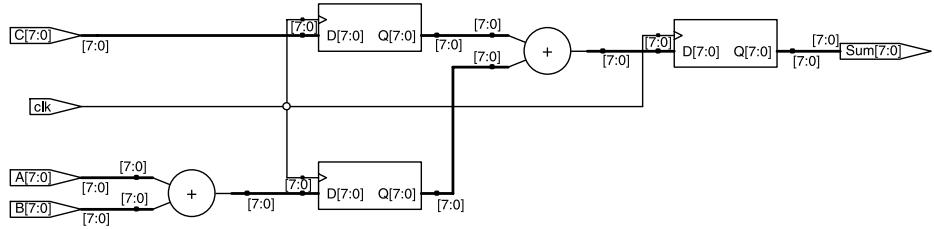

点评：A + B 提前到第一级寄存器前做，第二级只剩 rABSum + rC 一次加法。两级之间的逻辑负载均衡了，关键路径缩短（见图 1.10）。功能结果完全一样——加法满足结合律，先加哪两个都行。

核心结论

寄存器平衡通过把组合逻辑从关键路径挪到相邻路径来改善时序。

4.5 重排路径（Reorder Paths）

思路：当多条路径与关键路径汇合时，调整代码顺序让关键路径上的逻辑尽量靠近目的寄存器，而把慢的部分安排在非关键路径上。只关注任意两个寄存器之间的逻辑即可。

看这个多路选择逻辑（假设 C 到 Out 是关键路径：比较器串两个门再进判决多路器）：

module randomlogic(
    output reg [7:0] Out,
    input    [7:0] A, B, C,
    input    clk,
    input    Cond1, Cond2);
    always @(posedge clk)
    if(Cond1)
    Out <= A;
    else if(Cond2 && (C < 8))
    Out <= B;
    else
    Out <= C;
endmodule

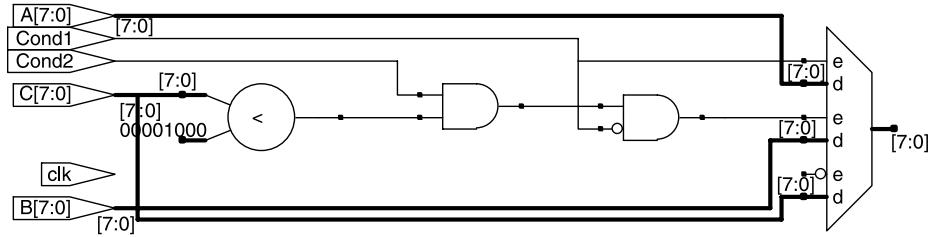

点评：这个写法里，选择 B 的条件 Cond2 && (C < 8) 里，比较器 C < 8 的结果还要再串一个 AND 门才到多路器判决端，而 C 本身又是延迟最大的信号（见图 1.11）——慢上加慢。

假设各条件不互斥，可以调整判决顺序：

module randomlogic(
    output reg [7:0] Out,
    input    [7:0] A, B, C,
    input    clk,
    input    Cond1, Cond2);
    wire CondB = (Cond2 & !Cond1);

    always @(posedge clk)
    if(CondB && (C < 8))
    Out <= B;
    else if(Cond1)
    Out <= A;
    else
    Out <= C;
endmodule

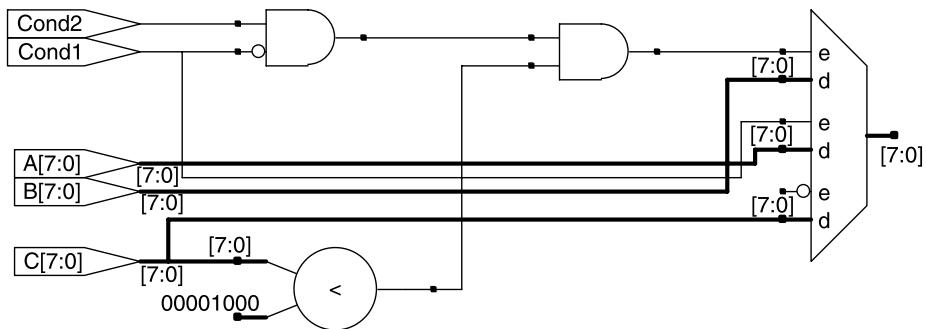

点评：把与门从比较器的串行链里拿出来，提前算成 CondB，这样 C 的比较器输出更贴近目的寄存器（见图 1.12），关键路径上少了一级门的延迟。功能等价的前提是各条件不互斥——这一点必须自己保证。

核心结论

重排与关键路径汇合的各条路径，把关键路径上的一部分逻辑挪得更靠近目的寄存器，时序即改善。

5. 本章要点速查

• 高吞吐 = 最大化每秒处理的比特数；展开迭代循环提升吞吐，代价是面积等比增加。
• 低延迟 = 最小化从模块输入到输出的延迟；去掉流水线寄存器可降延迟，代价是寄存器间组合延迟增大。
• 时序 = 设计能跑的时钟速度；任意两个时序元件间最大延迟小于最小时钟周期才算”收敛”。
• 五种时序手法：加寄存器层（切分长路径）、并行结构（延迟取最长子结构）、展平逻辑（去伪优先级）、寄存器平衡（挪逻辑均负载）、重排路径（关键逻辑贴目的寄存器）。

常见坑

最经典的坑就是把”互斥信号”写成 if-else 优先级链（4.3 节的例子）。功能仿真完全正确，但综合出来的优先级链白白拉长了关键路径，时序报告里它成了瓶颈，你却以为”代码没问题，是工具不行”。反过来也有一个坑：随手把 if-else 改成独立 if 来”优化时序”，但如果信号并不互斥，多个 if 同时命中会改变电路行为——展平之前务必先确认互斥性。

通关标准：

学完本篇你应该能做到：

1. 给别人讲清楚吞吐、延迟、时序三者的区别，并能算出 X³ 三种实现的性能指标；
2. 把迭代式代码重构成流水线（unrolling），说出代价是什么；
3. 面对时序违例，按”能否加拍 → 能否拆并行 → 是否伪优先级 → 能否平衡/重排”的顺序选择手法；
4. 看到 F_max 公式，能指出每个分项对应电路里的哪段延迟。

自测：吞吐量和延迟有什么区别？一个流水线设计中它们为什么可以"一个变好另一个不变"？

吞吐量是单位时间能处理的数据量（稳态数据率），延迟是单个数据从输入到输出的时间。流水线中两者解耦：像装配线一样，同时有多个半成品在各工位上并行流动，所以每拍都能”出一件货”（吞吐 = 8 bits/clock），但一件货从进到出仍要走完三级（延迟 = 3 clocks）。

自测：X³ 迭代实现展开成流水线后，吞吐量提升几倍？代价是什么？

提升 n 倍（本例 n=3，从 2.7 bits/clock 到 8 bits/clock），因为 n 次迭代被展开成 n 级并行流水线。代价是面积成比例增加：迭代版只需 1 个乘法器和少量寄存器，流水线版每一级都要独立的寄存器和乘法器。

自测：低延迟版本为什么时序最差？差在哪里？

因为拆掉了全部流水线寄存器，原本分在三级里的两个乘法器串联到同一条组合路径上，关键路径从”一个乘法器延迟”变成”约两个乘法器延迟”，最高频率至少减半。

自测：FIR 例子中第一层流水线插在哪里？为什么乘法器适合流水化？

插在乘法器和加法器之间：乘积先寄存进 prod1/prod2/prod3，加法下一拍再做。乘法器适合流水化是因为其内部计算天然可以按位权拆成多级部分积，各级可以分别寄存。

自测：为什么综合工具不会自动帮你展平伪优先级逻辑？

工具只能看到代码形式：if-else 链在语法上就代表优先级，它没有足够的信息判断控制信号（比如地址译码选通）实际是否互斥，也不知道设计是否真的需要优先级。因此保守地按代码原意生成串联的优先级判决链。展平与否的语义判断只能由设计者来做。
