Introduction

画图只是 AutoCAD 能力的一半。除了生成几何图形和图纸本身，AutoCAD 还允许你生成非图形信息——材料表（Bills of Materials）、明细表（Schedules）、零件清单（Parts Lists）等与图纸相互引用的数据。这类附着在图形上的非图形智能信息，就叫做属性（Attribute）。

属性的本质是一个标签（tag），让你能把文字或其他数据附加到**块（Block）**上。这些属性信息随后还能以文本格式导出到文件中。

为什么需要它？想想标题栏（Title Block）：每张图纸的标题栏里，客户名、零件名、日期、设计者、比例、图号几乎每次都要填。如果把这些栏目做成属性，那么字体、字高、位置在定义属性和建块时就已全部确定好，使用者插入块时只需要”填空”——补上客户名、零件名、日期等缺失信息即可。属性也常用来做”填空式模板”，例如图纸注释和标题栏，系统管理员还能利用这些信息来追踪文件和图纸。

一句话总结：不用属性，你每次都要手动复制标题栏、逐条改文字，格式还容易跑偏；用了属性，插入块时按提示逐项回答，信息自动落位。

本章完成后，你应能：

1. 定义一系列属性（Define a series of attributes）
2. 将属性建成块（Block the attributes）
3. 把带属性的块插入图纸（Insert the attributes onto a drawing）
4. 使用属性对话框（Use the ATTribute DIAlog boxes）
5. 创建属性提取表（Create an attribute table）

下面这个标题栏（Figure 14.1）中，所有与当前图纸相关的信息（斜体部分）都是用属性添加的：

BEACH DESIGNS — COMPUTER AIDED DESIGN SERVICES
CUSTOMER: Skylab Industries	DRAWN BY: B.Challis
NAME OF PART: Hook Link	SCALE: 1:500
DATE: March 17 2008	DRAWING NO.: DFC-1003

Command:-INSERT

先看一个带属性标题栏块被插入时的完整命令行过程，体会一下属性是如何”逐条提问”的：

Enter block name or [?]: TITLE
Specify insertion point or [Scale /X/Y/Z/Rotate/PScale/PX/PY/PZ/P Rotate]: 0,0
Enter X scale factor, specify opposite corner, or [Corner/XYZ]: J
Enter Y scale factor <use X scale factor>: J
Specify rotation angle <0>: J (the same as block inserts)
Customer name <Skylab Industries>: J
Name of Part <>: Hook Link
Enter the current date (Month/Day/Year): March 17 2006
Drawn by <B. Challis>: J
Scale <1:5>: J
Drawing no. DFC-### <>: DFC-1003

注意：尖括号 <> 里是默认值，例如 <Skylab Industries>。直接按回车（J 表示回车）就接受默认值；只有想改的项才需要输入新内容，如 Hook Link、March 17 2006、DFC-1003。

前面几行（块名、插入点、比例、旋转角）与普通块插入完全一样；从 Customer name 开始，才是属性特有的”填空”提示。

Defining the Attributes

定义属性使用 ATTDEF 命令。以标题栏为例：栏目标题文字（Name、Date、Drawn By 等）应与待填信息的文字使用不同的字体，所以在创建属性定义之前，先加载新文字样式。

定义属性有两条路：

• 命令行方式：-ATTDEF
• 对话框方式：ATTDEF（Attribute Definition 对话框）

使用 -INSERT 和 -ATTDEF 可以避开对话框，全程命令行操作。

The ATTDEF Command

ATTDEF 命令用来定义一个属性。下面以标题栏中的”日期（Scale 比例同理演示）“为例，从命令行访问 ATTDEF。

• 下拉菜单：Draw 菜单 → Block → Define Attributes
• 命令行等价：ATTDEF 调出对话框；-ATTDEF 为命令行版本

Figure 14.2 展示了标题栏的一角：先用普通文字加上 “Scale” 一词来标识该框内的信息，然后用 ATTDEF 命令添加名为 Scale 的属性标签。

Command: -ATTDEF
Current attribute modes -- Invisible-N, Constant-N,
    Verify-N, Preset-N
Enter an option to change [Invisible/Constant/Verify/Preset]
    <done>: ↓

如果希望属性是 Constant（常量）、Invisible（不可见）、Preset（预设）或 Verify（校验），就在这一步改变模式。本例不需要改动，直接回车进入下一步。

第一步：输入属性标签（Tag）。 属性标签是对属性主题的一个单词的概括。这里想让用户填写图纸比例：

Enter attribute tag name: Scale

第二步：输入属性提示（Prompt）。 属性提示就是将来真正出现在命令行上的那句话。它负责向使用者索取所需信息（此例是比例），并应提供填写该信息所需的进一步说明：

Enter attribute prompt: Enter scale of drawing

第三步：输入默认属性值（Default Value）。 默认值是使用者大多数情况下会采用的值。如果你的图纸大多用 1:50 的比例，那就应把 1:50 设为默认值：

Enter default attribute value: 1:50

第四步：把属性放到标题栏上。 到这里属性”说什么”已经确定，接下来确定”放哪里”。ATTDEF 的定位方式与 TEXT 命令完全一样：

Specify start point of text or [Justify/Style]: J
Align/Center/Fit/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: R
Right: (pick the right to have your text right justified)
Specify height <0.1800>: .25
Specify rotation angle <0>: .

本例选 R（Right），拾取右侧一点，让文字右对齐——填入的具体数值会向左边框靠齐，视觉上更整齐。

标题栏文字采用 Standard 字体定义，比例属性的标签则使用 Italic Complex 字体——这里就是将来填入当前比例的位置。

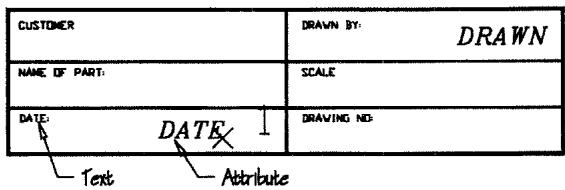

图 14.2 标题栏一角：文字 “Scale” 与属性标签 Scale 同时显示，标签在属性成块之前一直保持这种显示状态。

Using the Define Attribute Dialog Box

在 Attribute Definition（属性定义）对话框中，可以一次设置上述全部内容：模式（Modes）、标签（Tag）、提示（Prompt）、插入点（Location）和文字样式（Text Style）。

一个交互细节要留意：当选择指定**插入点（Insertion Point）**时，对话框会暂时消失，等你在屏幕上拾取完点后再重新出现，供你继续设置其余项目。

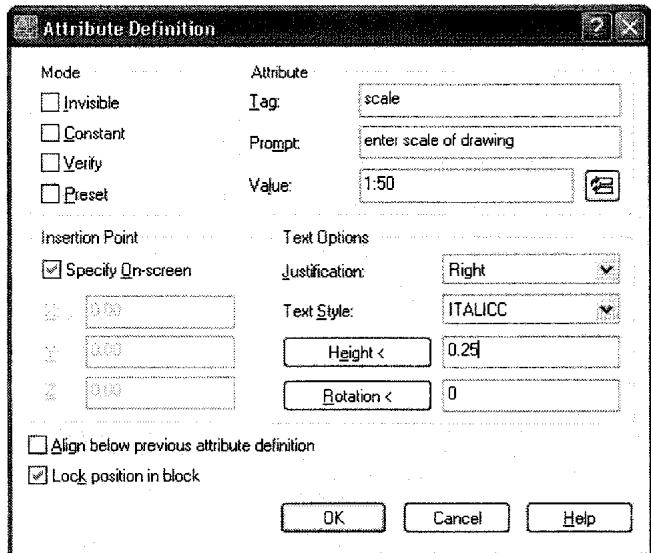

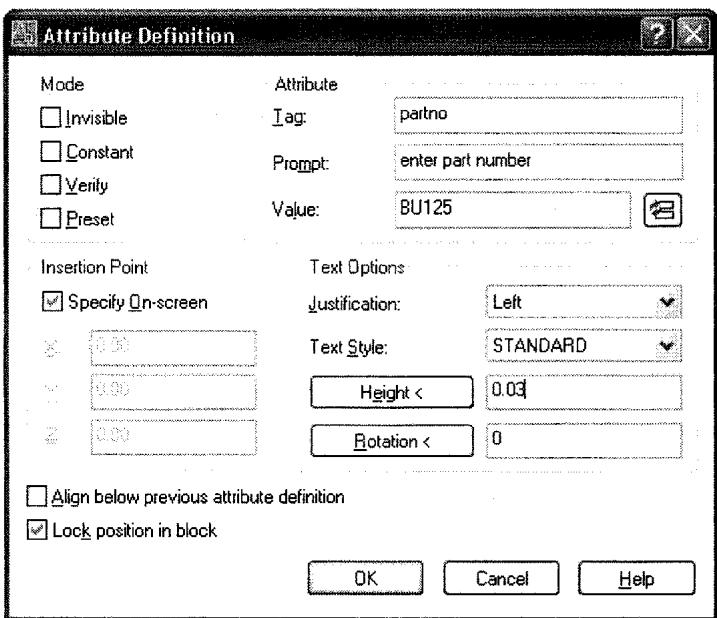

Attribute Definition 对话框：模式、标签、提示、默认值与插入点都在这里一次设好。

注意：对话框中的 Value 框就是”默认值（default value）“，两处叫法不同，含义相同。

初学者最容易踩的坑：使用对话框时，务必给属性指定一个参照点（勾选 Specify On-screen 并在屏幕上拾取点）。否则，你的属性可能落到图纸的任何地方——找不到、改不了。

所有属性定义都输入完毕后，就可以把它们建成块（BLOCK），再插入图纸使用。

Editing Attribute Definitions

如果定义属性时出了错，可以用 CHANGE 命令或 Edit Attribute Definition（编辑属性定义）对话框来修改属性定义。

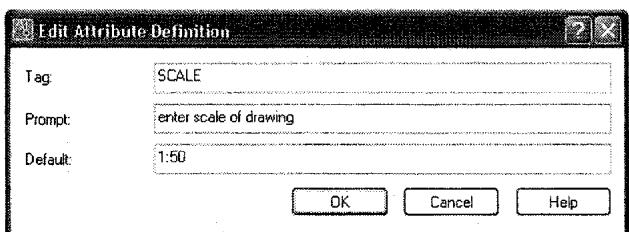

Edit Attribute Definition 对话框：可在三个输入框中修改标签、提示与默认值。

命令行等价命令有：ED、DDEDIT 或 CHANGE。

• DDEDIT 和 ED 会弹出对话框，可修改标签（tag）、提示（prompt）、默认值（default value）等；
• CHANGE 命令功能相同，但不经过对话框。

Command: CHANGE
Select objects: (pick the definition you wish to change)
Select objects:
Command: DDEDIT
<Select a TEXT or ATTDEF object>/Undo: (pick the ATTDEF)

Edit Attribute Definition 对话框提供三个输入框，分别用于修改 tag、prompt 和 default value。注意对话框里默认值叫作 Default。

CHANGE 和 DDEDIT 修改的是属性定义（Attribute Definition），而不是已插入的属性块实例。

单击 OK 完成修改。

BLOCKing the Attributes

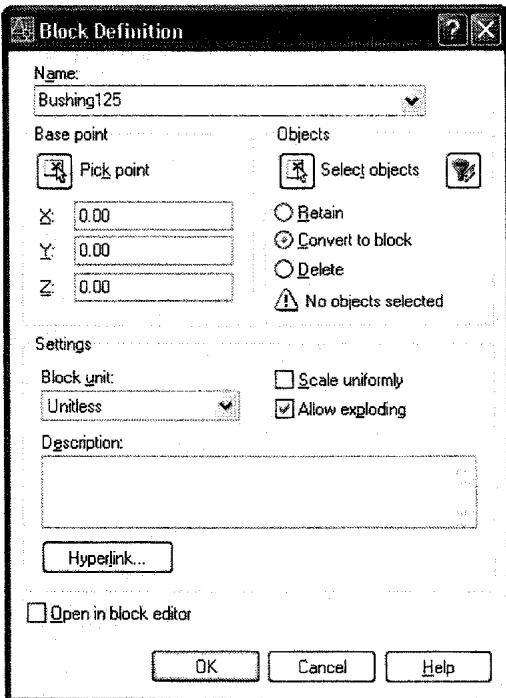

所有属性定义完成后，必须把它们 BLOCK（建成块）。

关键细节：按照你希望提示出现的先后顺序，依次拾取各个属性定义。如果你用窗口（Window）方式选择，提示出现的顺序可能会反过来——这对”填空”体验影响很大，务必逐个按序拾取。

Inserting the Attributed Blocks

带属性的块建好后，用 INSERT 把它放到图纸上。插入后，这个块实例就包含了属于该次应用的每个属性的具体值。

• 用 -INSERT：信息提示逐条出现在命令行；

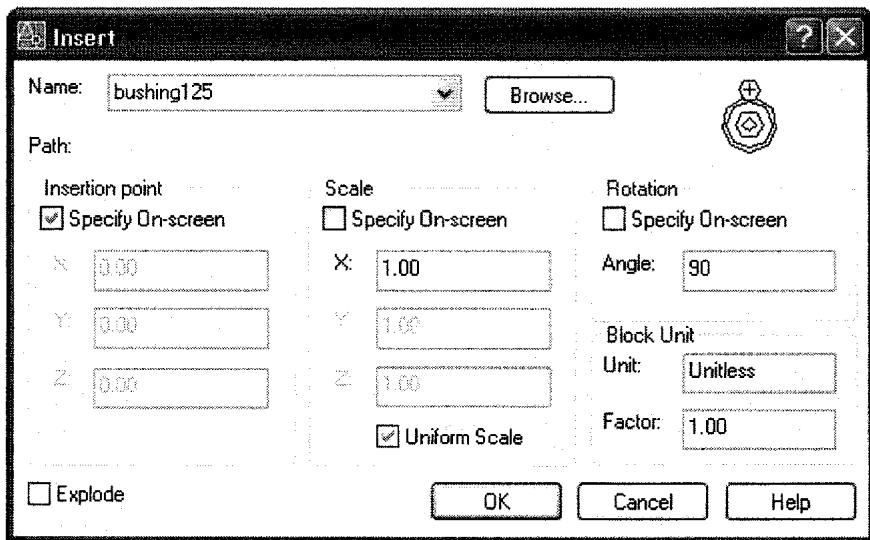

• 用 INSERT：得到 Insert 对话框；
• 还可以用 ATTDIA 系统变量控制插入属性时是否弹出对话框。如果对话框没有出现，把 ATTDIA 打开即可：

Command: ATTDIA
Enter new value for ATTDIA <0>: 1

（ATTDIA 设为 1 表示开启对话框，0 表示关闭。）

Changing Attribute Definitions

插入块的过程中，你可能会发现块定义里有错误。此时要修改属性定义，可先用 EXPLODE 把块分解，再用 CHANGE 或 DDEDIT 修改。注意：属性块被 EXPLODE 之后，会退回到标签（tag）显示格式——也就是说，屏幕上重新出现的是 CUSTOMER、DATE 这些标签名，而不是填入的具体值。

EXPLODE 后属性块退回标签格式：左侧是成块前带属性标签的图形，右侧才是插入后带有实例值的块。

标签状态（成块前）
CUSTOMER / CUSTOMER	DRAWN BY / DRAWN
NAME OF PART / PART	SCALE / SCALE
DATE / DATE	DRAWING NO / DRWNO

图 14.3 左：属性定义（标签状态）

实例状态（插入后）
CUSTOMER: Skylab Industries	DRAWN BY: B. Challis
NAME OF PART: Hook Link	SCALE: 1:500
DATE: March 17 2008	DRAWING NO: DFC-1003

图 14.3 右：带属性块实例（填入实例值后）

插入后再想修改任何已输入的默认值，同样是 EXPLODE 后用 CHANGE 或 DDEDIT。

给对象附加属性时，可以通过在 ATTDEF 命令中设置 Invisible 模式让属性普遍不可见；也可以事后再用 ATTDISP 命令控制其可见性。

The ATTDISP Command

ATTDISP 控制属性的显示状态。该命令只在命令行可用，没有下拉菜单入口。

Command: ATTDISP
Enter attribute visibility setting
    [Normal/ON/OFF] <Normal>: OFF

其中：

• ON = 所有属性可见
• OFF = 所有属性不可见
• Normal = 正常可见性，即按每个属性各自的 Invisible 设置来显示

Attribute Modes

如果你不想插入带属性块之后再手动关闭显示，可以直接把属性模式设为 Invisible。四种属性模式如下：

• INVISIBLE（不可见）：使属性全部不显示在图面上
• CONSTANT（常量）：使属性不可编辑。例如”总裁的办公桌永远是总裁的办公桌”——即使总裁换了人，这个属性值也不该变
• VERIFY（校验）：在信息真正加入图纸之前，让你最后再核对一遍所输入的内容
• PRESET（预设）：用于创建始终具有相同值的属性，插入时不再就此提问

属性既可用于标题栏和图纸注释，也可用于需要把信息导出为价目表或材料表的场合。所有属性的定义方式都相同，提取（extraction）则在所有属性块插入完成之后进行。

使用场合与可见性的经验法则：

• 属性用于图纸注释时，几乎总是可见的；
• 属性用于材料表、零件清单或明细表时，通常在图纸上不可见，但会显示在 Attribute Extract Table（属性提取表）中。

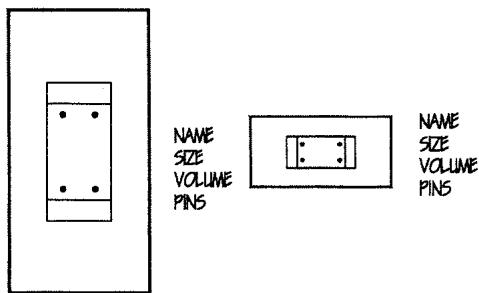

属性总是与块关联在一起。想做一个带属性的块，正确顺序是：先创建最终块的几何图形（如果有的话），再添加属性。标题栏既有图线、文字又有属性；而像”提取房间颜色”这类用途的属性块，则完全不需要几何图形。

本章末尾有三个教程（从第 268 页起）。属性的概念对没有计算机背景的人来说相对较难，唯一掌握的办法就是练习——把三个教程都做一遍，你才能真正理解属性的工作方式。

Editing Attributes with ATTEDIT

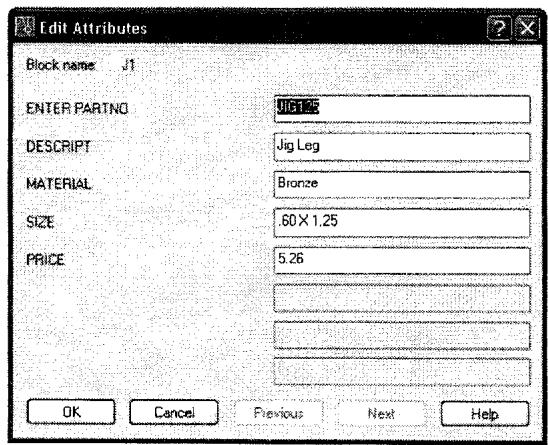

除了修改”属性定义”，还可以修改已插入块实例中的属性值。屏幕会先提示你选择要编辑的块，然后进入编辑界面。

Enhanced Attribute Editor：第一个选项卡改属性值，第二个改文字的大小与品质，第三个改特性（图层、颜色、线型）。

你可以在这个界面的第一个选项卡上修改属性的值，在下一个选项卡上修改文字的大小和品质，在最后一个选项卡上修改特性（图层、颜色、线型）。改完单击 OK。

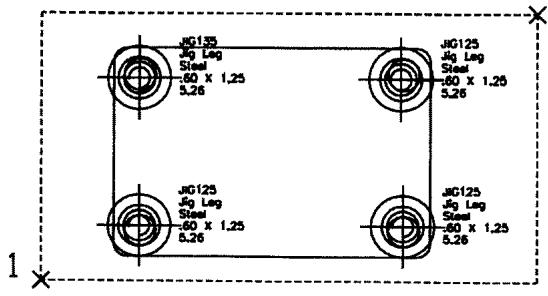

图 14.4 ATTEDIT 之前的属性值（多个 JIGLEG，材质均为 Steel）。

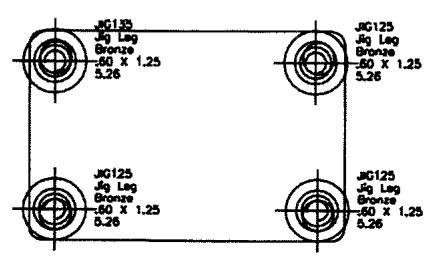

ATTEDIT 全局修改示例：把若干属性的值从 Steel 统一改成 Bronze。

命令行版本 -ATTEDIT 支持一次改一批（全局编辑）：

Command: -ATTEDIT
Edit attributes one at a time? [Yes/No] <Y>: N
Performing global editing of attribute values
Edit only attributes visible on screen? [Yes/No] <Y>: J
Enter block name specification <*>: JIGLEG
Enter attribute tag specification <*>: Material
Enter attribute value specification <*>: J
Select Attributes: (pick 1 pick 2)
Enter string to change: Steel
Enter new string value: Bronze

Figure 14.4 展示的就是对多个属性的一次全局修改。值是区分大小写的：输入 Steel 有效，STEEL 无效。务必把查找字符串打得和原值一模一样，否则替换不会发生。

如果需要改动属性块上的大量信息，还有一条路：EXPLODE 分解块 → 重新定义 → 用同一个块名重新成块。这样，图纸中该块的所有实例都会被更新。

Data Extraction

数据都正确录入之后，就可以用 ATTEXT 命令把文件输出为电子表格或材料清单。这个操作不会以任何方式改动图纸，只是把属性数据送到 Excel、Lotus 1-2-3 或你惯用的文字处理软件中。你也可以不用导出，而是用 EATTEXT 把数据直接写成图纸上的表格。

ATTEXT and Template Files

要用 ATTEXT 提取数据，必须先创建一个 .txt 模板文件；用 Wordpad（写字板）或 Notepad（记事本）最方便。模板文件大致长这样：

PARTNO   C008000
DESCRIPT C015000
MATERIAL C008000
SIZE     C008000
PRICE    C008000

模板文件的格式是”标签 + 代码”，每行一条：

模板文件逐行书写”标签 + 代码”，如 PARTNO C008000，代码规定了字段类型、宽度与小数位。

以 PARTNO C008000 为例，代码三段含义如下：

• PARTNO = TAG（标签名，与属性定义中的标签对应）
• C = character（字符型字段）
• 008 = 该字段最多 8 个字符（如夹具名称 C008000）
• 000 = 小数位数（字符型字段不需要小数位）

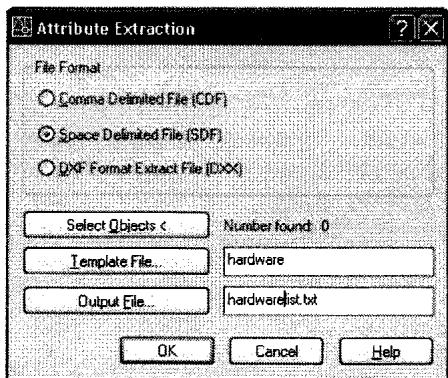

模板文件建好之后，调用 ATTEXT 命令，会得到 Attribute Extraction（属性提取）对话框。其中：模板文件就是你刚建的那个 .txt；**提取文件（extract file）**是你要生成的新文件。提取完成后，可用 Wordpad 或 Notepad 查看提取文件的内容。

EATTEXT

如果你想要的是把属性汇总成一张直接显示在屏幕上的清单，用 EATTEXT 命令。它会一步步引导你完成整个提取过程，并把属性数据放到屏幕上。这是 Release 2006 的新命令；到 Release 2008 它变得复杂了不少——只要在提示时把除属性以外的对象引用全部剔除，它就能工作得很好。

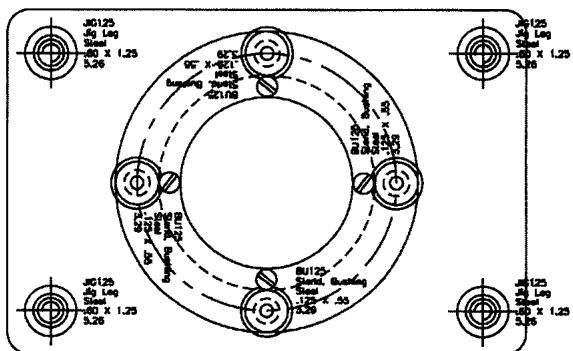

过程中会提示你输入表格标题等内容，本例选择了 “Jig Assembly” 作为标题。Figure 14.5 展示了对一张相当大的图纸的提取结果。清单可以按任意一个标签来编号排序。

Quantity	DESCRIPT	MATERIAL	Name	PARTNO	PRICE	PRODNO	SIZE
1	Jig Leg	Bronze	J1	JIG135	5.26		.60 X 1.25
1		brass	jigleg			none
2	Jig Leg	Steel	J1	JIG135	5.26		.60 X 1.25
4			1
4	Jig Leg	Bronze	J1	JIG125	5.26		.60 X 1.25
4	Stand. Bushing	Steel	B1	BU135	3.29		.125 X .55
12	Stand. Bushing	Steel	B1	BU125	3.29		.125 X .55
19	Jig Leg	Steel	J1	JIG125	5.26		.60 X 1.25
31			2

图 14.5 属性提取表：数量、描述、材料、零件号、价格、尺寸等一应俱全。

Tutorial 14a: Creating an Attributed Title Block

下面动手做一个带属性的标题栏。目标：绘制标准标题栏图形、为每个栏目定义属性、成块、保存为 Title1、在新文件中测试插入。

Step 1：用 LINE 和 PLINE 绘制标准标题栏的图框设计（公制或英制尺寸均可），用 TEXT 为每个区域输入栏目标题。

6.00 [152]
	3.00 [76]
CUSTOMER	DRAWN BY:
NAME OF PART:	SCALE 0.10 [2]
DATE:	DRAWING NO:

两个要点：

• 标题栏必须放在名为 title 的图层上。如果放在 Layer 0 上，它插入到其他文件时会”继承”接收文件当前图层的线型、图层和颜色——这不是你想要的行为。
• 接下来为日期添加属性定义。

标题栏图框完成后，在 DATE 栏目处添加日期的属性定义。

Step 2：先用 STYLE 命令为属性设置一个新的文字样式（与栏目标题的字体区分开），然后用命令行版的 ATTDEF 定义日期属性：

Command: STYLE (set a new text style with the name attributes using a different font)
Command: -ATTDEF
Current attribute modes: Invisible-N Constant-N Verify-V Preset-P
Enter an option to change [Invisible/Constant/Verify/Preset] <done>: J
Enter attribute tag name: Date
Enter attribute prompt: Enter today's date
Enter default attribute value:
Justify/Style/<start point>: J
Align/Center/Fit/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR: R
Right point: (pick 1)
Specify height <5.0000>: .15
Specify rotation angle <0>: J

注意这里日期的默认值留空——日期天天变，留空反而合理；而对齐选 R、字高 .15。

Step 3：接着用 Attribute Definition 对话框输入设计者（DRAWN BY）的属性。

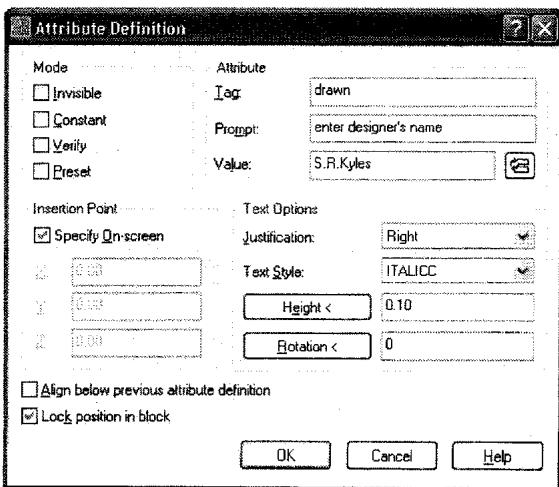

用对话框定义 DRAWN BY 属性，默认值填你自己的名字。

默认值填你自己的名字即可。

初学者易错点再现：如果你的属性没有落在想要的位置，多半是插入点（Insertion Point）区域没有设置对。用 Undo 撤销这条命令，重新来一遍——记得先在对话框中选 Insertion point，再到屏幕上拾取插入点。

Step 4：其余栏目（CUSTOMER、NAME OF PART、SCALE、DRAWING NO）的属性，用命令行或对话框方式任选其一逐一定义，让每个区域都有一个属性标签。全部就位后，标题栏就可以插入到其他图纸中使用了。

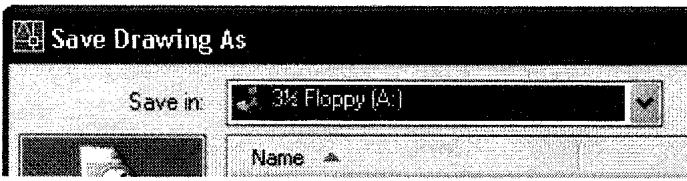

Step 5：标题栏是要在很多不同图纸上反复使用的，所以把它保存成一个独立文件，命名为 Title1，检验它是否可用。务必清楚文件要存到哪个目录，拿不准就存到 A: 驱动器或 U 盘。此时标题栏上显示的还是各属性的标签：

CUSTOMER / CUSTOMER	DRAWN BY / DRAWN
NAME OF PART / PART	SCALE / SCALE
DATE / DATE	DRAWING NO / DRWNO

Command: SAVE

存为 TITLE1：块定义状态下显示的全是属性标签（CUSTOMER、DATE、DRAWN、SCALE、PART、DRWNO）。

Step 6：打开一个新文件测试这个块。INSERT 用对话框或命令行形式都行，同时保持 Title1 文件处于打开状态。

Command: New
Command: -INSERT
Enter block name or [?]: TITLE
Specify insertion point or [Scale/X.../PRotate]: 0,0
Enter X scale factor, specify opposite corner, or [Corner/XYZ]: ↓
Enter Y scale factor <use X scale factor>: ↓
Specify rotation angle <0>: ↓
Customer name <Skylab Industries>: ↓
Name of Part <>: Hook Link
Enter the current date (DD/MM/YY): 17/03/06
Drawn by <S.R.Kyles>: Bill Challis
Scale <1:50>: ↓
Drawing no. DFC-### <>: DFC-1003

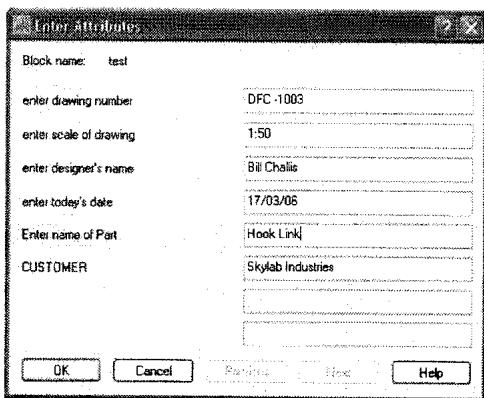

ATTDIA 系统变量打开时，会弹出对话框让你一览所有属性。想改默认值，直接在上面键入覆盖即可。

按如下方式打开 ATTDIA：

Command: ATTDIA
Enter new value for ATTDIA <0>: 1
Click OK to place them on screen.

单击 OK，属性值即落到屏幕上。

Step 7：检验属性块好不好用的一个好办法：请一位同学在你不在场的情况下插入这个块并填写属性明细。如果他/她对提示感到困惑，就回去修改提示语。你现在可能觉得自己的提示很清楚，但别人看不懂，往往意味着几天后你自己也看不懂了。

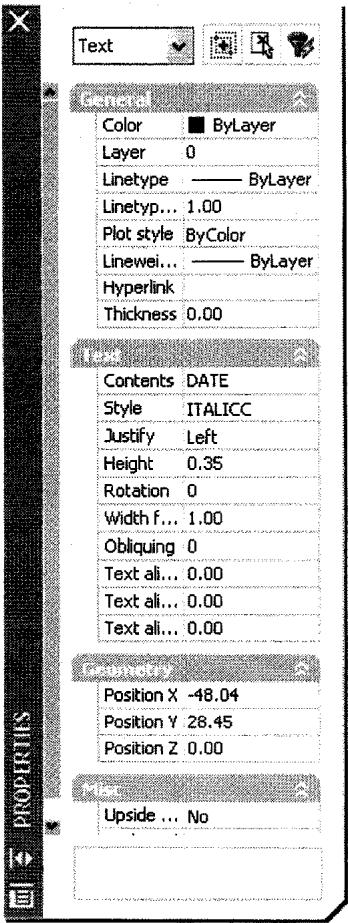

通过 Properties（特性）面板检查并修改已插入实例的属性。

测试插入后发现的错误值：DRAWN BY 等栏目需要回到 Title1 文件里修正。

回到 Title1 文件，用 CHANGE、DDEDIT 或左侧图示的 Properties 菜单做必要的修改。修改后的标题栏应类似：

CUSTOMER: Skylab Industries	DRAWN BY: Brian Crippin
NAME OF PART: Hook Link	SCALE: 1:50
DATE: 17/03/06	DRAWING NO: DFC - 1003

还有一类问题 CHANGE 和 DDEDIT 都管不了：属性文字的对齐方式（justification）。比如下图中 Skylab Industries 和 DFC - 1003 的对齐要调整时，请使用 Modify 菜单下的 **Properties（特性）**选项栏，或者用命令：

Command: -justifytext
Select objects: (pick the text)
Select objects:

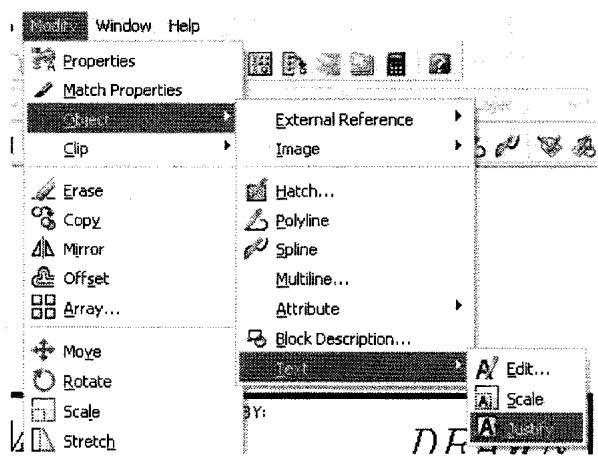

用 -justifytext 或 Properties 调整属性文字的对齐，这类修改 CHANGE/DDEDIT 无能为力。

改完之后，把文件再保存一次并重新插入。

Step 8：如果你已经更新文件、重新保存、重新插入，问题却依然存在——那就删掉 Title1 块，再用 PURGE 把它从内存中清除。有时即使你更新了文件，插入时它调回的仍是旧文件而不是新文件。PURGE 是清理文件中无用数据的利器。

Command: PURGE

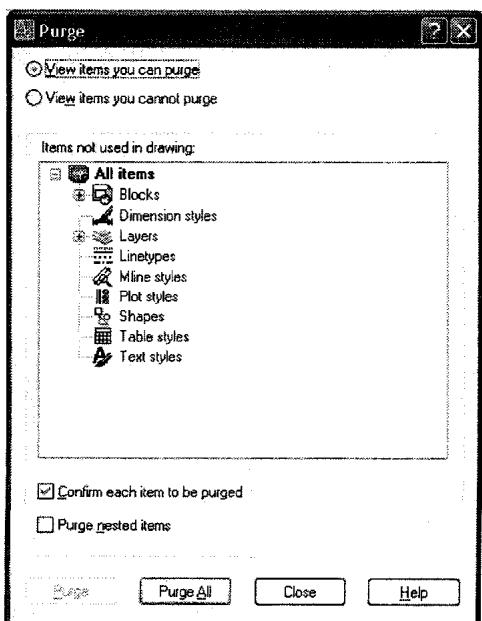

PURGE 对话框：清除图纸中未被引用的块等残留数据，确保重新插入的是最新版本。

Tutorial 14b: Attributes for a Bill of Materials

本教程制作一个带衬套（bushing）和夹具支腿（jigleg）的夹具（jig）。在制造环境中，衬套这类标准件通常是外购而非现场加工的，以节省时间和金钱。如果你为这种部件出图，还可以在块插入图纸之前，把订购信息作为属性一并存进块里——这正是属性服务于材料表（BOM）的典型用法。

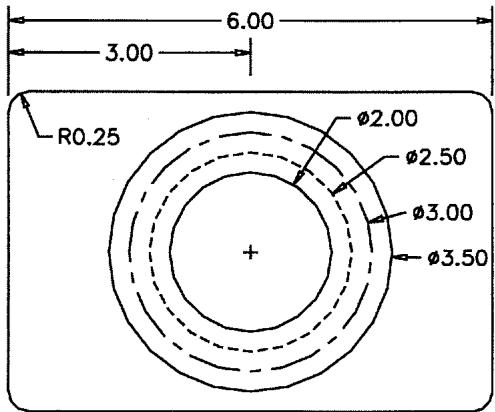

Step 1：在屏幕的不同区域用英制尺寸画出这几个非常简单的零件。给 bushing 和 jigleg 分别建立图层。

jigleg（夹具支腿）零件图形。

bushing（衬套）零件图形。

两个零件分别绘制在屏幕不同区域，并放在各自独立的图层上。

Step 2：如果要为这些零件生成材料表，信息可以包括：

• Part Number（零件号）
• Description（描述）
• Material（材料）
• Size（尺寸）
• Price（价格）

之后再加上数量并下单采购。上述信息将作为属性添加到块上，先成块，之后再提取。

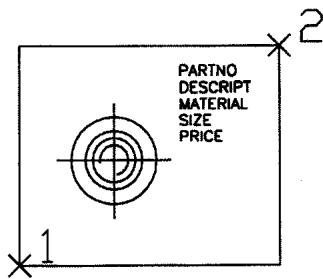

图上标的这些词是属性标签（PARTNO、DESCRIPT、MATERIAL、SIZE、PRICE），不是文字——本练习不需要 TEXT 文字。

注意：图中这些词是属性标签，不是 TEXT 文字，本练习不需要输入任何文字。

为零件添加属性，使用下列默认值：

Tag	Prompt	Default Value
Partno	Enter Part Number	JIG125
Descript	Enter Part Description	Jigleg
Material	Enter Material	Steel
Size	Enter Part Size	.60 × 1.25
Price	Enter Current Price	5.26

jig（夹具本体）的信息用 -ATTDEF 命令输入；bushing 则用 Attribute Definition 对话框输入。

Command: -ATTDEF
Current attribute modes: Invisible-N Constant-N Verify-V Preset-P
Enter an option to change [Invisible/Constant/Verify/Preset] <done>: J
Enter attribute tag name: PARTNO
Enter attribute prompt: Enter Part Number
Enter default attribute value: JIG125
Justify/Style/<start point>: (pick a spot beside the part)
Specify height <5.0000>: .03
Specify rotation angle <0>: J

输入下一条属性时有个省力技巧：在文字对齐（justification）一行直接按回车，新的属性定义会自动与上一条已输入的定义对齐；用对话框的话，直接点 OK 也有同样效果。这样各条属性定义能排得整整齐齐。

Command: -ATTDEF
Current attribute modes: Invisible-N ... Preset-P
Enter an option to change [Invisible.../Preset] <done>: J
Enter attribute tag name: DESCRIPT
Enter attribute prompt: Enter Part Description
Enter default attribute value: JIGLEG
Justify/Style/<start point>: J

Command: J
ATTDEF
Current attribute modes: Invisible-N ... Preset-P
Enter an option to change [Invisible.../Preset] <done>: J
Enter attribute tag: MATERIAL
Enter attribute prompt: Enter Material
Enter default attribute value: Steel
Justify/Style/<start point>: J

继续把最后两条（SIZE、PRICE）定义完，五条属性就全部齐了——纯粹是打字的事。

两个提速技巧再强调一遍：在 Justify 提示处按回车让属性与上一条定义对齐；重复调用上一条命令（回车重复 -ATTDEF）可以让属性定义输入更快。

Step 3：所有信息添加完毕后，把零件建成一个新名字的块，便于识别它是一个带属性的块：

Command: -BLOCK
Block name (or?): ATTJIGLG
Insertion base point: CENTer of (pick 1)
Select objects: (pick 2, 3)

记住：成块之后图形会从屏幕上消失，这是正常现象。

-BLOCK 完成，块连同五条属性一起被打包，原图形随即从屏幕上消失。

Step 4：对 bushing 做同样的操作，这次用对话框。数值如下：

Tag	Prompt	Default Value
Partno	Enter Part Number	BU125
Descript	Enter Part Description	Stand. Bushing
Material	Enter Material	Steel
Size	Enter Part Size	.125 × .55
Price	Enter Current Price	3.29

用对话框的方式：键入 ATTDEF，或在 Draw 菜单 → Block → Define Attributes。

对话框方式定义衬套属性：输入第一条定义后，可点”Align under previous definition”按钮让后续属性定义自动对齐。

第一条定义输入之后，点 Align under previous definition 按钮即可让属性定义自动对齐。

bushing 部件完成后应如下图所示。用 BLOCK 命令的对话框版本，把几何图形和属性一起存为块。

这里有一个最重要的注意事项：一定要拾取插入基点。对话框方式不会提示你指定基点，所以人们经常忘记点它。若落回默认的 0,0，之后要把衬套装配到零件上会非常困难。

用 BLOCK 对话框建 bushing 块：务必手动拾取插入基点，别让它落在默认的 0,0。

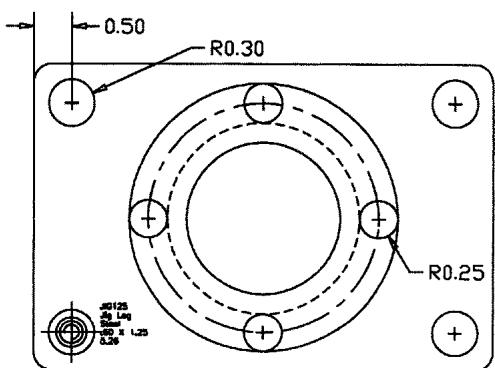

装配与插入：用 ZOOM All 把原始文件调回屏幕。在零件每个角距边缘 0.50 处添加四个圆作为 jigleg 的安装孔；再在中心线圆内侧的 **QUADRant（象限点）**处添加四个圆。然后把四个 jigleg 和四个 bushing 插入到文件中。

夹具装配图：四个 jigleg 与四个 bushing 插入到位，每处插入时都会依次弹出属性填写提示。

Command: -INSERT
Block name (or?): ATTJIGLG
Insertion point: CEN of (pick 1)
X scale factor <1>/Corner/XYZ:
Y scale factor (default = X):
Rotation angle <0>:
Enter Part Number <JIG125>:
Enter Part Description <Jigleg>:
Enter Material <Steel>:

要把四个 jigleg 全部放好，你可以再插入三次，也可以直接复制已有的块——复制同样会带着属性走，两种做法都可以。

Step 7：插入最后四个零件（带属性的衬套）

这一步要做的事情很明确：用 INSERT 命令把最后四个”衬套（bushing）“零件插入到装配图中。因为前面已经给这些块定义好了属性，插入时 AutoCAD 会弹出属性对话框（Attribute Dialog box），按提示逐个输入零件信息即可。

需要注意的关键点：每个衬套插入时都要旋转 90 度，这样它们才能与图中其他零件的方向对齐、装配到位。

命令输入：

Command: INSERT

图：INSERT 命令插入衬套块并填写属性对话框

四个衬套块全部插入完成后，图形应该呈现如下效果：

图：四个衬套全部插入后的装配图效果

这里有一个初学者容易忽略的细节：插入时旋转了图形，属性文字也会跟着一起旋转。对本练习来说这无所谓，因为属性并不会出现在最终的成图里。但要记住一条实用经验：如果是画电气图，属性必须保持可见、可读，这种情况下应该为两个方向分别制作带属性的块；而在机械或建筑图纸中，属性通常只是数据载体，一般不会被打印或 plotted 出来。

Step 8：关闭属性显示

如果这是一张要交出去的图纸，绝不能让屏幕上满屏都是属性标签。所以这一步用 ATTDISP 命令把所有属性暂时”关掉”：

Command: ATTDISP
Normal/On/Off <current value>: OFF

三个选项的含义：

• Normal（普通）：按属性定义时的可见性显示；
• On（开）：所有属性强制可见；
• Off（关）：所有属性强制不可见。

选 OFF 后，图面立刻恢复”干净”状态，但属性数据仍然保存在块里，随时可以再打开或提取。

Step 9：用 EATTEXT 生成材料表

最后一步，把图中所有带属性的零件汇总成一张 Bill of Materials（材料明细表）。使用的命令是 EATTEXT（提取属性向导），跟着对话框菜单一步步走即可：

Command: EATTEXT

这个命令会自动扫描图中所有带属性的块，把每个块的属性值收集起来，输出成表格。这正是”给零件加属性”的最终目的——让图形数据可以被自动统计。

Tutorial（基础部分）：给基础（Footings）添加属性并生成清单

接下来是另一段完整的练习，用建筑结构里的”基础（Footing）“再走一遍属性工作流。

Step 1：准备图形并定义属性

打开 Tutorial 12b，然后 另存为 Tutorial 14c（不要在原文件上直接做）。在网格布置区之外，分别复制出一个 Footing A 和一个 Footing B 作为”样本”。

图：网格区外放置 Footing A 与 Footing B 样本

然后用 ATTDEF 命令为两个基础分别定义属性，属性默认值按下表设置。

Footing A 的属性定义：

Tag（标签）	Prompt（提示）	Default Value（默认值）
Name	Enter Footing Designation	Footing A
Size	Enter Size	4000×2000×2300
Volume	Enter Volume	7 cubic meters
Pins	Enter Pin description	4 × 250 projection

Footing B 的属性定义：

Tag（标签）	Prompt（提示）	Default Value（默认值）
Name	Enter Footing Designation	Footing B
Size	Enter Size	2000×1000×1300
Volume	Enter Volume	3.5 cubic meters
Pins	Enter Pin description	4 × 125 projection

提醒：定义属性时，Tag 是数据的字段名，Prompt 是插入时命令行的提问语，Default Value 是直接回车时采用的值。四个属性都定义好之后，还要把它们和图形一起做成块（下一步）。

Step 2：成块并插入网格

把定义好属性的基础图形分别做成块，然后按照原先的布置方式，把它们插回到网格布局中的各个位置。插入时属性对话框会弹出，直接回车接受默认值即可（各位置的基础型号已经通过默认值写好了）。

Step 3：关闭属性显示

和前面一样，用 ATTDISP 把属性显示关掉：

Command: ATTDISP
Normal/On/Off <current value>: OFF

Step 4：用 EATTEXT 生成基础清单

用 EATTEXT 命令从图中已放置的零件上提取一份基础清单。操作要点：

1. 打开 EATTEXT 对话框；
2. 每一页都点 Next 继续；
3. 在要求输入标题的位置填上 Footings；
4. 如果用的是 Release 2008 版本，需要在输出表中手工删掉与属性无关的多余信息列。

最终得到的清单应类似下表（注意数量与型号的对应关系）：

Footings
Quantity	Name	NAME(1)	PINS	SIZE	VOLUME
6	footingb	Footing A	4 × 250 projection	4000 × 2000 × 2300	7 cubic meters
16	footinga	Footing A	4 × 250 projection	4000 × 2000 × 2300	7 cubic meters

（表中行数据以软件实际提取结果为准，重点体会”插入了多少个块，清单就统计多少条”这一机制。）

Exercise 14 Architectural（建筑习题）

本习题综合练习”属性定义 → 成块 → 插入 → 提取清单”的完整流程，请按以下要求依次完成：

1. 制作带属性的标题栏（title block）：按图中样式绘制标题栏，并按下方表格定义属性（Tag 如 TITLE、DRAWN BY、SCALE、REV、PROJECT、CHECKED BY、DATE、DRW.# 等），完成后保存文件。

   属性位置	Tag
   Title	TITLE
   Drawn By	DRAWN BY
   Scale	SCALE
   Revision	REV
   Project	PROJECT
   Checked By	CHECKED BY
   Date	DATE
   Drw #	DRW.#

2. 绘制两种样例窗（sample windows）：按图示绘制两个窗户，为它们添加属性（如 Name、Cost、Finish、ProdNo、Type 等），然后 BLOCK 成块。

3. 绘制简单平面布置图：按图示画出布置简图，将带属性的窗户块 INSERT 到图中各个位置。

4. 生成窗户表（window schedule）：用 EATTEXT 提取窗户清单，效果应类似下表；再把带属性的标题栏块插入图中，填写完整。

   Second Floor Window Schedule
   Quantity	COST	FINISH	Name	PRODNO	TYPE
   3	875.00	walnut	window1	pella60a	double glazed
   10	450.00	walnut	window1	pella36a	double glazed

   标题栏填写示例：

   项目	值
   Title	WINDOW PLAN
   Project	WESTOVER HOUSE
   Drawn By	JAMIE JONES
   Checked By	WENDY BENEDETTI
   Scale	NOTED
   Date	01/04/08
   Revision	5
   Drw #	A2

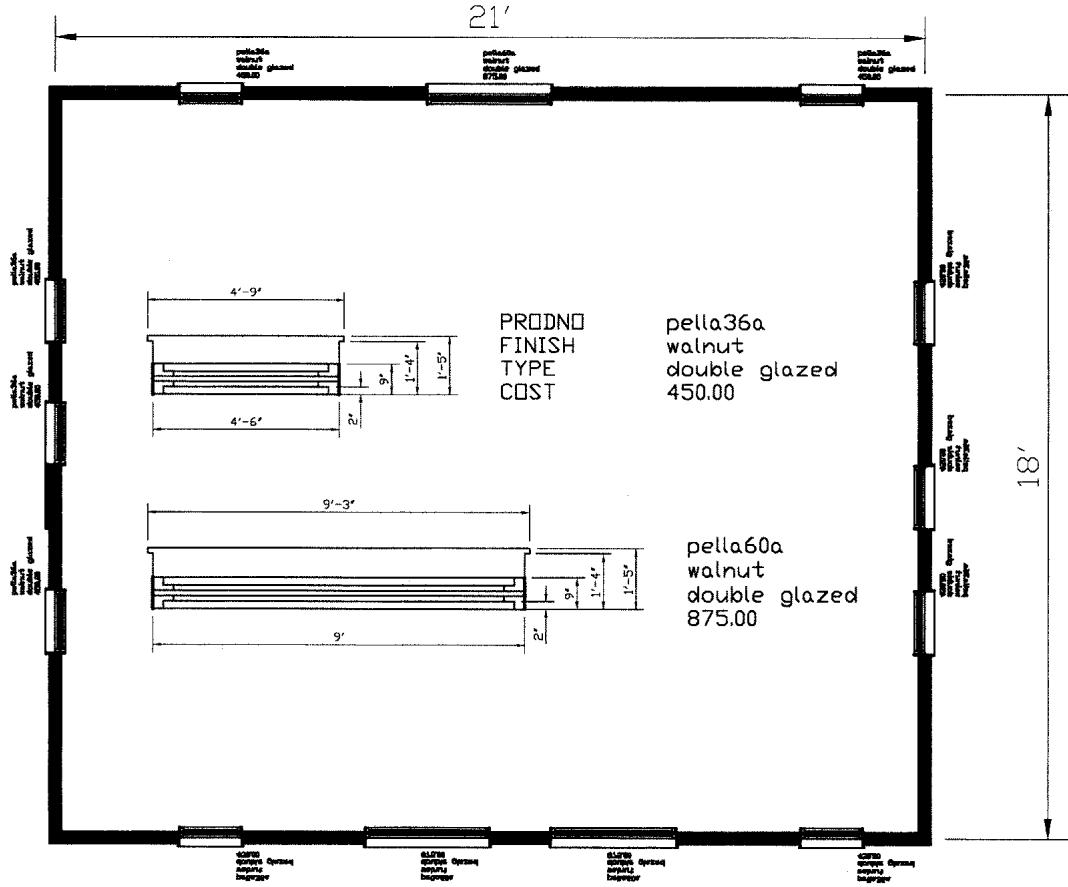

图：Exercise 14 建筑习题——标题栏样式、样例窗与平面布置示意

Exercise 14 Challenger（挑战习题）

这是一个进阶挑战，把属性技术应用到家具布置上：

1. 绘制图中所示的书桌（desks），具体尺寸见教材第 67 页；
2. 按图示添加属性（如名称、价格、编号等），然后 BLOCK 成块；
3. 布置房间：用这些桌子块完成房间布局图；
4. 生成家具表（Furniture Schedule）：使用 EATTEXT 命令从布置图中提取家具清单。

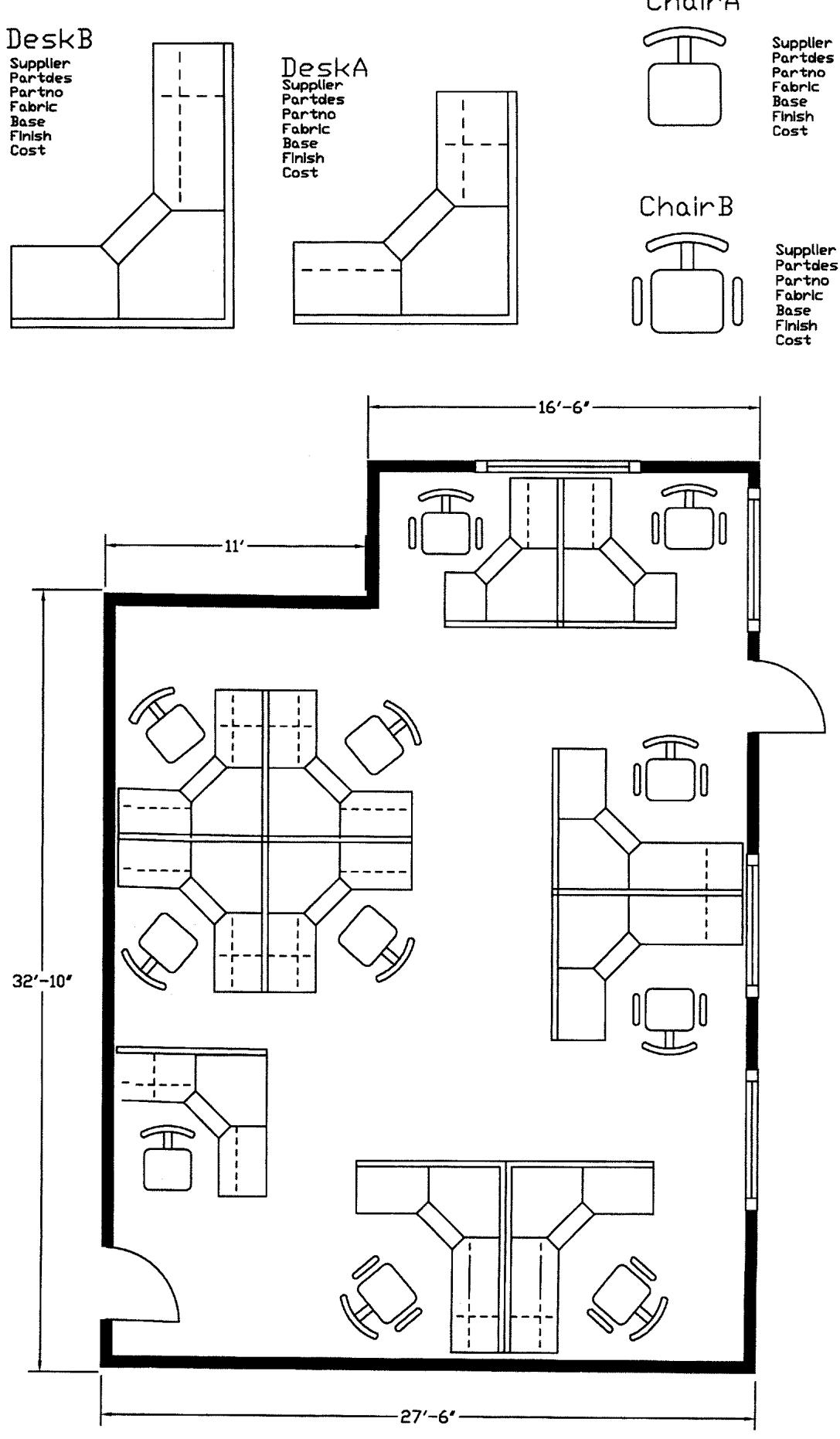

图：Exercise 14 Challenger——书桌样式、属性标注与房间布置示意

✅ 自测一下

1. 本章中 OSNAP 与 OTRACK 的区别是什么？
2. 为什么图层（LAYER）是 AutoCAD 组织图形的核心机制？
3. 相对坐标与极坐标输入分别在什么场景下最方便？
4. WBLOCK 与 BLOCK 的本质差别是什么？
5. Paper Space（图纸空间）解决了模型空间的什么痛点？
