这一篇在干嘛？

《AutoCAD Workbook for Architects and Engineers》第 8 章「文字与轴测图」的中文精讲。本章覆盖 39 个主题小节、62 张原文操作截图，从命令用途、操作步骤到易错点逐步展开。素材里的命令行示例均按原书保留。

🧭 本篇导航

Text and Pictorial Views

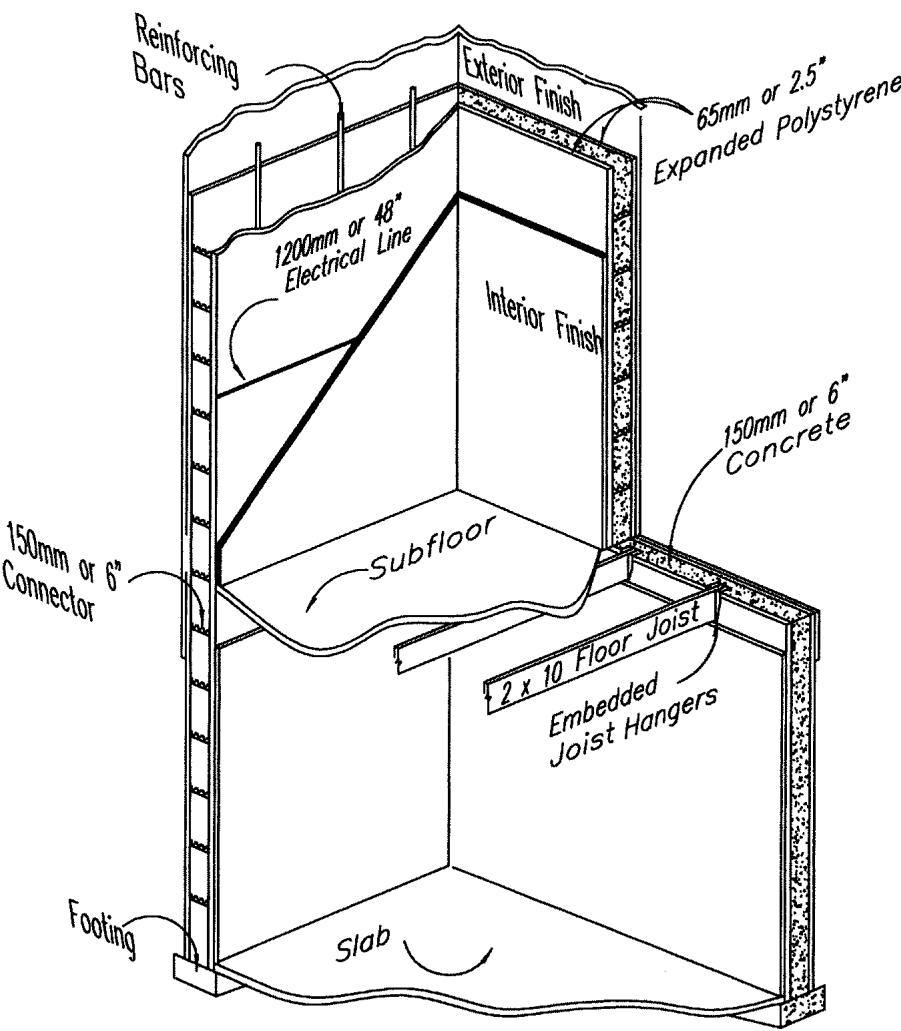

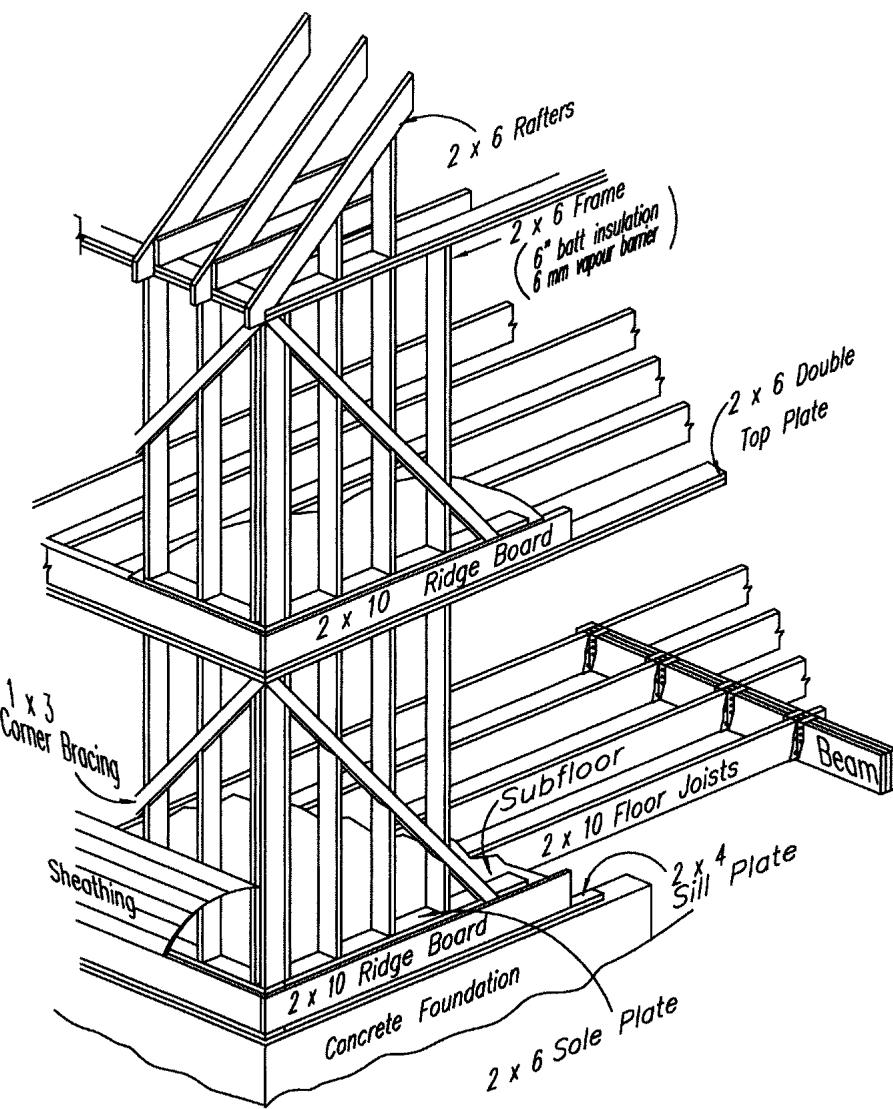

本章封面：文字与立体图示

学完本章，你应该能够：

  1. 以任意尺寸、任意旋转角度放置线性文字（单行文字）；
  2. 放置段落文字；
  3. 创建并修改一组格式集合，形成文字样式（Text Style）；
  4. 修改已有文字；
  5. 设置等轴测文字并绘制立体图示（轴测图）。

AutoCAD 提供两种最基本的文字创建方式：**线性文字（Linear Text / 单行文字）**用来放置一两行的简单条目；**段落文字（Paragraph Text / 多行文字 MTEXT）用来处理较长的内容。文字会按当前文字样式（Text Style）**输入——样式里打包了当前的格式与字体设置。如果要输入大量文字，建议调出 Text 工具条，把常用的文字命令集中在手边，操作会快很多。

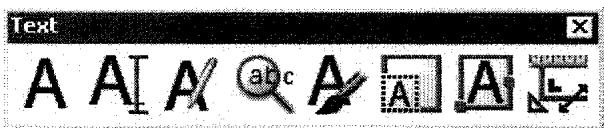

Text 工具条：集中了本章用到的各个文字命令按钮

Linear Text

第 5 章讲过，TEXT 和 DTEXT 命令可以在图上放置一串串字符。输入文字时，AutoCAD 会依次提示你指定：每个字符的高度、整个字符串的旋转角度，以及字符串在模型或图纸上的放置点。很多人更喜欢用 TEXT（下拉菜单里的 Single Line Text）来写标题、填标题栏，因为它是”所见即所得”的——输入的同时就能看到文字的样式和摆放位置。

The TEXT or DTEXT Command

先厘清版本差异：在 2008 和 2007 版中，TEXT 命令的行为等同于 2005 以前版本的 DTEXT；而 2006 版只有一个 TEXT 命令，不带多行输入能力。这个命令特别适合填写标题栏，以及在图上多处一次性添加标准尺寸、标准样式的注记。多行文字适合写段落和导入 ASCII 数据，但要给图纸做注释，TEXT 仍然是最好的选择。

启动方式：

  • 工具条：从 Text 工具条选择对应按钮；
  • 下拉菜单：从 Draw 菜单选择 TEXT；
  • 命令行等价输入：TEXT。

TEXT 命令的命令行流程如下：

Command: TEXT
Specify start point of text or [Justify/Style]: J
Enter an option
Align/Center/Fit/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR:

各选项含义：

  • Justify = 文字的对齐方式（放置方式）；
  • Style = 控制字体的样式；样式必须事先加载进 AutoCAD 才能调用；
  • Align = 以基线两端点对齐；文字的长宽比（X 与 Y）会按预设距离匹配；
  • Center = 基线中点；文字会穿过你指定的中心点居中放置；
  • Fit = 只调整宽度，把字符”拉伸”或压缩到两个指定点之间（字高不变）；
  • Middle = 文字以该点为中心上下对称放置；
  • Right = 以文字右端对齐。

图 8.1 演示了这些标准对齐方式。默认对齐方式是左对齐（left justification），对齐点是文字串的基线——也就是说，你不选 Justify 直接点一个点，文字就是从这个点开始向右排的。

高度可以直接在屏幕上点一个点来指示，也可以直接键入数字。

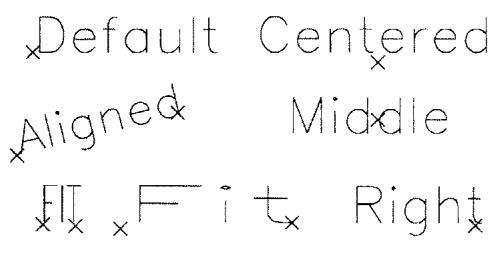

图 8.1：标准对齐方式——左对齐、居中、右对齐等在基线上的效果

图 8.2 所示的**双重对齐选项（double-initiated justification options）**把垂直位置（上/中/下）与水平位置（左/中/右）组合起来，共九种：

缩写含义
TLTop Left（上左）
TCTop Center（上中）
TRTop Right（上右）
MLMiddle Left（中左）
MCMiddle Center（正中）
MRMiddle Right（中右）
BLBottom Left（下左）
BCBottom Center（下中）
BRBottom Right（下右）

图 8.1 同时演示了这九个双重对齐选项的位置关系。

选定放置点之后，命令会依次提示你输入字高、旋转角度和文字本身。所谓”文字串（text string）“就是一行文字。

下面这个例子（对应图 8.3）用了 Justify 中的 Center 选项：

Command: TEXT (or DTEXT)
Specify Start point or [Justify/Style]: C
Specify center point: (pick 1)
Specify height <.2000>: .5
Specify rotation angle <0>: J (接受默认值)
Enter text: Front Elevation

因为选了 Center，其余的放置选项就被跳过了。如果当时选的是 Justify，命令行会再给出下面这一整行选项供你挑选：

Align/Center/Fit/Middle/Right/TL/TC/TR/ML/MC/MR/BL/BC/BR:

小技巧：如果 TEXT 是你刚用过的上一条命令，在 Specify start point [Justify/Style]: 提示处按 ↓（下箭头），命令会跳过字高和旋转角度的提问，直接显示 Enter text: 提示，并把新文字放在上一行文字的正下方——往表格、标题栏里连续填多行内容时非常省事。

Special Character Fonts

在文字串里加入控制代码，就可以给文字加下划线、上划线或插入特殊字符。在 MTEXT 编辑器里，特殊字符集中在 @ 符号菜单下；而 TEXT 命令里要靠 %% 控制码：

  • %%u = 下划线（underscore）
  • %%o = 上划线（overscore）
  • %%d = 度符号 °（degree）
  • %%p = 正负公差符号 ±（plus/minus）
  • %%c = 直径符号 Ø（diameter）
  • %%nnn = ASCII 字符，例如 %%123、%%125 输出 { }

注意一个初学者常被吓到的地方：用 TEXT 命令输入特殊字符时，屏幕上会先原样显示你敲的控制码，比如 %%uFront Elevation%%u。别慌，这不是错了——等命令结束后，输入内容会自动更新成想要的最终效果（带下划线的文字），如图 8.4 所示。

Command: TEXT
Specify start point or [Justify/Style]: R
Right side: (pick 1)
Specify height <.2500>: J
Specify rotation angle <0>: J
Enter text: %%u%%c25 4 holes
Enter text: J

图 8.4：输入 c25 4 holes 后，命令结束自动显示为带下划线的 “Ø25 4 holes”

除了这些 %% 码，还可以用 Unicode 码 \U+xxxx 输入更多符号，常用的有：

符号含义输入码
度 Degrees%%d
正负 Plus/Minus%%p
直径 Diameter%%c
约等于 Almost Equal\U+2248
角 Angle\U+2220
边界线 Boundary Line\U+E100
中心线 Center Line\U+2104
Delta\U+0394
电相位 Electrical Phase\U+0278
流线 Flow Line\U+E101
恒等 Identity\U+2261
初始长度 Initial Length\U+E200
界碑线 Monument Line\U+E102
不等于 Not Equal\U+2260
欧姆 Ohm\U+2126
Omega\U+03A9
地界线 Property Line\U+214A
下标 2 Subscript 2\U+2082
平方 Squared\U+00B2
立方 Cubed\U+00B3
不换行空格 Non-breaking SpaceCtrl+Shift+Space

特殊字符输入码速查表

Danger

危险警告：用 ESC 退出 DTEXT 会丢失已输入的全部文字

千万注意：如果你用 ESC 键退出 DTEXT 命令，你输入的所有文字都会丢掉。退出 DTEXT 或 TEXT 命令时，务必用回车（↩）结束，不要用 ESC。

Multiline Text（TEXT 命令下的连续多行）

这里说的是单行文字命令的”接续”行为：只要没有改变基点或对齐选项，新的一行文字会自动与上一行对齐。如果两行都用了 Center，所有文字都会居中（见图 8.5b）；如果什么选项都不选，所有文字串都会左对齐排列（见图 8.5a）。你输入的最后一行文字会被高亮显示，提示你下一行将与它对齐。

如果你不想让新文字与上一串文字对齐，只需指定一个新的起点即可。在 TEXT 中，输入完第一串文字后按 ↩ 重新进入命令，再按一次 ↩ 接受默认的起点、大小和旋转角度，就可以另起一行。

图 8.5：连续输入时文字自动对齐——(a) 左对齐排列，(b) 居中排列

文字一经输入，就作为一个整体对象被接受，可以用 COPY、MOVE、ERASE、ROTATE、ARRAY 等编辑命令处理它。要编辑文字内容本身，则要用 DDEDIT、ED、DDMODIFY 或 CHANGE。

Paragraph Text

段落文字（MTEXT）用于长而复杂、有很多行的内容。可以在指定宽度内输入任意多的文字行或段落，整个段落构成一个对象，可以移动、旋转、复制、删除、镜像、拉伸或缩放。从 2000 版起，它是 Draw 工具条上的默认文字命令。

段落文字最大的优点是灵活：可以对段落中任意单个字符、单词或短语应用上划线、下划线、字体、颜色和字高。

创建段落文字比输入单行文字灵活得多，但也稍微难一点。文字是在 Edit MText 对话框中输入的；这个编辑器可以通过系统变量 MTEXTED 更换，也可以用 Preferences 设置成别的编辑器。如果你的机器内存小、速度慢，每次加一小段文字都要打开 MTEXT 对话框（还带拼写检查），等待时间可能不划算；但对于大段落来说，这确实是一大优势。

Paragraph Text（操作详解）

Edit MText 对话框是设置影响整段或所选文字属性的高效工具。跟文字处理器一样，你应该先设定宽度再录入文字。段落会在对话框内按指定宽度显示，并按当前对齐（attachment）设置的方向自动换行或溢出，文字边界也可以重新对齐。

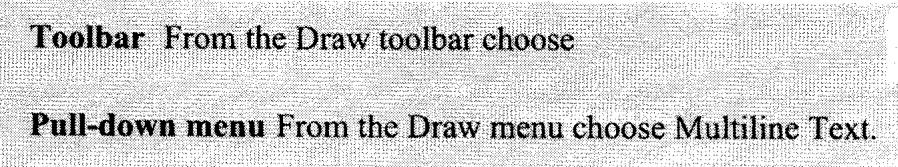

创建段落文字的入口：从 Draw 下拉菜单的 Text 飞出菜单中选择 Multiline Text，或点工具条上对应的按钮。这会调用 MTEXT 命令，命令行等价输入是 MTEXT。

命令会提示你指定文字的插入基点：

Command: MTEXT
Current text style: STANDARD Text height: 0.2000
Specify first corner or [Height/Justify/Line Spacing/Rotation/Style/Width]: (在文字开始处点取一点)

接着用以下任一方法指定文字宽度：

  • 点取一个点，定义矩形文字边界的斜对角点；
  • 输入 W 只定义文字边界的宽度值；输入 0 会让文字水平延伸，直到你按 ↓ 为止；
  • Properties（特性）和 Find/Replace（查找/替换）选项卡提供更多设置。

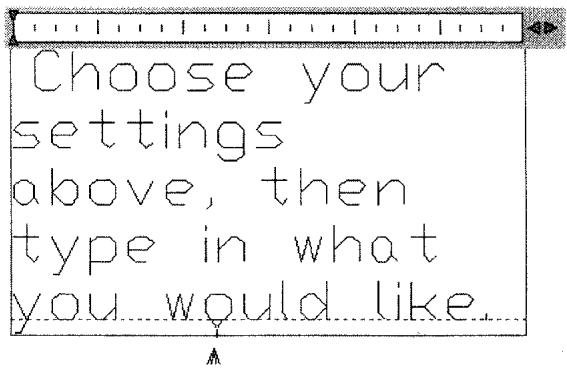

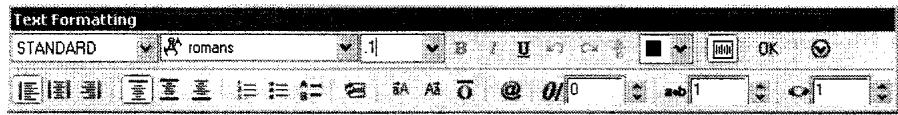

然后会出现 Text Formatting（文字格式）框，你输入的文字会实时显示在这个框里，如图 8.6 所示。

图 8.6：Text Formatting 编辑框——像文字处理器一样输入，文字按所选宽度自动换行

你选定的文字宽度会反映在对话框中。在指定位置输入想要的文字，然后选 OK 写入图形文件。写入后可以高亮选中文字，再改它的大小或属性。

  • 文字像在文字处理器里那样输入，会按所选宽度自动换行；
  • 要改某个单词或短语的颜色、加下划线或上划线：先用鼠标选中那段文字，再选 Overscore（上划线）、Underline（下划线）或 Color（颜色）；
  • 有些字体无法在 Edit MText 对话框中显示。如果看不到文字，选一个替代字体来代表原字体再选 OK；编辑完成后，图形区里出现的仍是你原本选定的字体；
  • 文字会按你选择的字号换行。输完所需内容后，点 OK，文字就会放到你先前指定的屏幕区域上。

Text Styles and Fonts

先分清两个概念：

  • 字体（Font）：构成文字串的字母和数字的样式或设计，可由 AutoCAD 或第三方开发商提供；
  • 文字样式（Text Style）：用户给某种字体取的名字。一个文字样式里不仅存了字体，还打包了一整组特征设置（字高、宽度比例、倾斜角等）。

最简单的字体文件是形文件（shape files），即 .shx 文件；TrueType 字体（系统字体）也可以加载，它们用起来方便，但未必适合图纸注记，而且会占用大量文件空间，加载时要小心。

Using Text Styles

每个文字样式从 AutoCAD 的字体列表中取一个字体文件。默认样式是 Standard，使用 txt.shx 字体。想用别的字体，必须先加载相应样式。要从其他文件夹把字体加载进 AutoCAD：找到 AutoCAD 存放字体的路径（多数系统上是 C:\Program Files\AutoCAD 2007\Fonts），把字体文件复制进去，之后就能通过 STYLE 命令调用它。

Text 工具条上的文字样式按钮

命令行等价输入：STYLE。

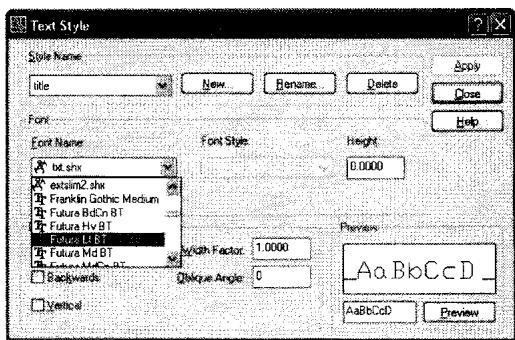

无论从下拉菜单进入还是键入命令，都会打开图 8.7 所示的对话框。你可以修改 Standard 样式的字体，也可以新增一个样式；给样式挑一个字体——City Blueprint 是比较常用的一个。

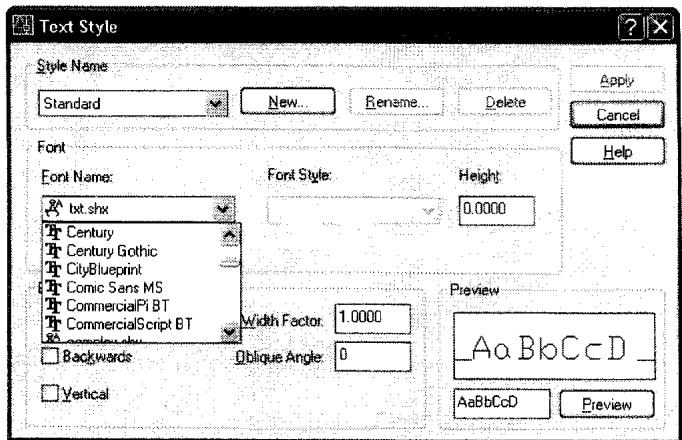

图 8.7：Text Style 对话框

字高可以在样式对话框里指定，也可以在命令过程中指定。更推荐的做法是在 TEXT 或 MTEXT 命令里给高度，而不是在这里定死——这样同一个样式可以在不同场合用不同的字高。

创建新文字样式的步骤：选 New，从字体列表挑一个字体，选 Apply 加载，对话框上的 Cancel 字样会变成 Close，选 Close 后该样式即成为当前样式。

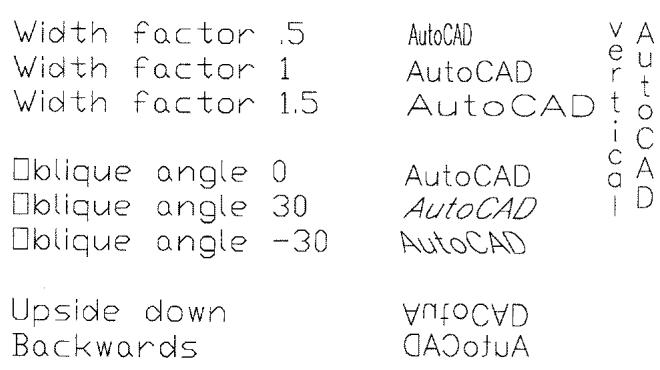

图 8.8：ROMANS 字体及其样式设置选项

图 8.8 中的大多数选项你可能永远用不上——别忘了，做软件的是程序员而不是设计师，这些选项之所以存在，仅仅因为他们做得到而已。

Using Text Styles（字体的选择代价）

图 8.9 对比了几种字体的复杂度：Monotext 由 7 段线构成，Roman Simplex 由 19 段线构成，而 English Gothic 字母的线段数是 Monotext 的 10 倍。Gothic 适合做大标题，但不适合做注记或尺寸标注——线段越多，图形文件越臃肿。字体列表中标 TT 的是位图字体（不是用线条构造的），即微软的 TrueType 字体。要把某个样式设为当前样式，从列表中选中它再点 Apply 即可。

Monotext 字体：仅由 7 段线构成

Roman Simplex 字体：由 19 段线构成

English Gothic 字体：线段数是 Monotext 的十倍（图 8.9）

Editing Text

文字串是一个对象，因此可以被移动、复制、换到不同图层、用不同颜色创建；同时也可以修改文字串本身，以及字高、旋转角度和字符样式。

文字对象还带有夹点（grips），可用于移动、缩放和旋转：

  • 段落文字的夹点位于文字边界的四个角上，某些情况下在对齐点（attachment point）上也有夹点；
  • 单行文字的夹点位于左下角和对齐点上。

（夹点的更多内容请回顾第 4 章。）

使用对象捕捉（Object Snaps）时，INSERT 捕捉会对准你创建文字时所选取的那个插入点。

Editing Line Text

用 CHANGE命令可以同时修改文字特性和文字串内容（见图 8.10），修改多行文字时尤其好用——比如做图表的时候。而 DDEDIT 和 DDMODIFY 让单个文字串的编辑轻松得多；DDEDIT 可以用别名 ED 调用，或者干脆双击文字串直接进入编辑。

CHANGE 命令修改文字的各项参数（图 8.10）

CHANGE 的完整流程：

Command: CHANGE
Select objects: (pick 1)
Select objects:
Specify change point or [Properties]:
Specify new TEXT insertion point <no change>:
Enter new text style <STANDARD>: ROMANT (第 1 部分，见图 8.13)
Specify new height <5.0000>: 10 (第 2 部分)
Specify new rotation angle <0>: 30 (第 3 部分)
Enter new text <AutoCLAD>: AutoCAD (第 4 部分)

CHANGE 允许你修改 TEXT 命令中的全部变量（样式、高度、旋转角、文字内容，见图 8.10）。如果一次选中了多个文字串，命令会对每个串重复上述提问。

The DDEDIT Command

对于很长的文字串，DDEDIT 让编辑轻松得多。注意它的能力边界：只能改文字内容，不能改格式或属性。

编辑文字串内容的步骤：

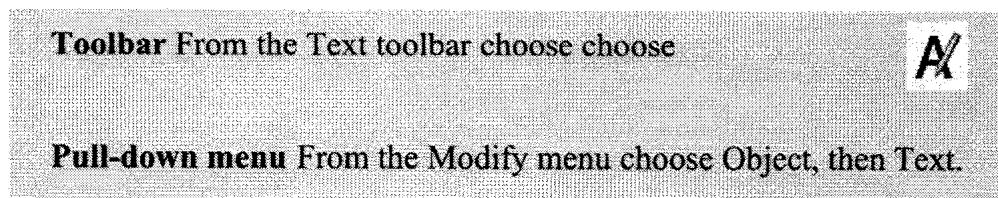

从 Modify 菜单选择编辑文字的入口

命令行等价输入：DDEDIT 或 ED。

操作方法：选择要编辑的单行文字对象 → 在给出的文字串中选中要修改的部分，或者直接覆盖重输 → 选 OK 更新。按 Backspace 会删除高亮的文字。然后可以继续选下一行文字编辑，或按 ↩ 退出命令。

Modifying other Properties

如果想改的不只是文字内容，可用 Modify 菜单下的 Properties。它一次只能作用于一行文字，但能改的东西非常全面，工作方式与 CHANGE 类似——所有与这行文字相关的属性都可以改。

Modify 菜单中的 Properties（特性）入口

如果只想用文字参数快速改对齐方式或比例，可以选择：

Justify Text：改变已有文字的对齐方式

Scale Text：改变已有文字的比例大小

LEADER 命令（引出线文字）

Dimension 菜单中的 LEADER 命令可以创建带引出线（一条或多条）和箭头的文字，如图 8.11 所示。引出线箭头从你点取的那个点出发。命令流程如下：

引出线文字的绘制（图 8.11）

Command: LEADER
Specify leader start point: (pick 1)
Specify next point: (pick 2)
Specify next point or [Annotation/Format/Undo] <Annotation>:
(pick 3)
Specify next point or [Annotation/Format/Undo] <Annotation>: J
Enter first line of annotation text: 24.00%%c %%p0.02
MText: J

要点：

  • 引出线上可以点取任意多个点；
  • 所有特殊文字字符（p 等）在这种标注里同样可用；
  • 箭头大小由尺寸样式设置，或由 DIMSCALE、DIMASZ 系统变量控制；
  • 要输入多行注释文字：在 MText: 提示处继续输入，或者在 Annotation（或按 ↓ 看选项）提示处回车进入文字编辑器继续输入；
  • LEADER 的选项包括：
    • Tolerance：用 Geometric Tolerances 对话框生成带几何公差的控制框；
    • Copy：把文字、文字段落、图块或特征控制框复制到引出线上；
    • Block：在引出线末端插入一个图块；
    • Format：控制引出线的画法和有无箭头，选项包括 Spline（样条）、Straight（直线）和 Arrow（箭头）；
  • 只要引出线不要文字？在提示输入标注文字时输入一个空格即可——这个技巧对所有尺寸类输入都有效；
  • 和 LINE 命令一样，输入 U 可以撤销上一个点而不退出命令；要多画几个箭头，就再起一条引出线，注释处用空格跳过。

旋转 SNAP 与 GRID 辅助作图

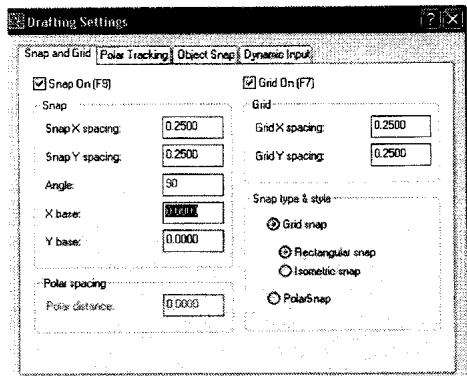

SNAP 命令让你按预设的规则整数间隔在屏幕上取点定位，而且它还能支持旋转捕捉和等轴测作图。SNAP 和 GRID 都通过 Tools 菜单下的 Drafting Settings 对话框来设置。

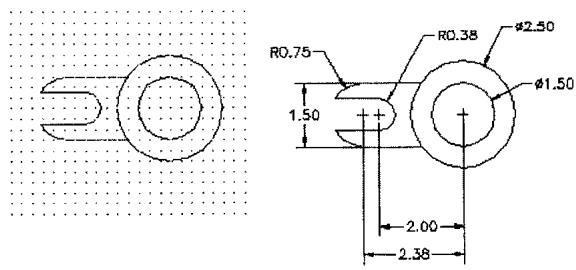

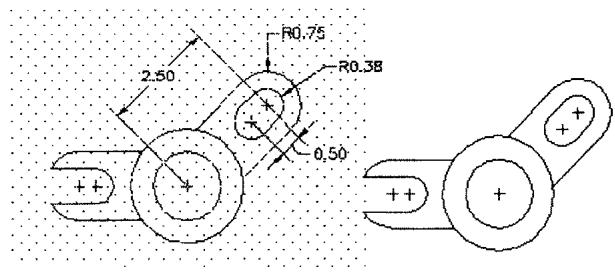

先把 SNAP 和 GRID 都设为 0.25 个单位，然后画图 8.12。

图 8.12：用常规 SNAP/GRID 设定绘制的图形

接下来把 SNAP 旋转 45 度，并把基点设在大圆的圆心，如图 8.13 所示。GRID 会跟随 SNAP 的角度一起旋转。十字光标本身仍保持互相垂直，但看起来是斜着的。这些数据当然也可以全部用指定角度和偏移的直线来输入，但用 GRID 和 SNAP 往往更省事。

图 8.13：SNAP 旋转 45 度并捕捉到圆心作为基点

Command: SNAP
Specify snap spacing or
[ON/OFF/Aspect/Rotate/Style/Type] <0.500>: R
Specify base point <0'-0.00",0'-0.00">: CEN of (点取圆)
Specify rotation angle <0.00>: 45

然后用新的旋转 SNAP 画出其余部分，如图 8.14 所示。

要恢复标准的捕捉和栅格值，把角度和基点分别改回 0 度和 0,0 即可。SNAP、GRID、ORTHO 三种模式都可以通过勾选或取消相应复选框来打开或关闭。对话框左下角的选项可以修改 OSNAP 等许多其他设置——但这些选项只有在通过下拉菜单进入对话框时才可用。

图 8.14：在旋转后的 SNAP 下完成其余图元的绘制

GRID 和 SNAP 还有另一个用处：在图周围按规则或渐变的间隔放置尺寸标注。传统制图里，尺寸线之间有固定的摆放距离要求，用 SNAP 来排布会容易得多。

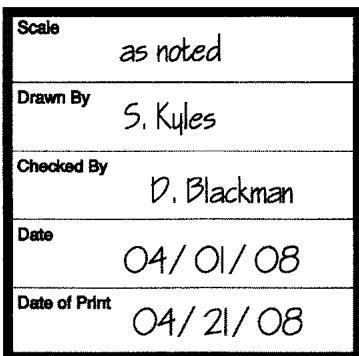

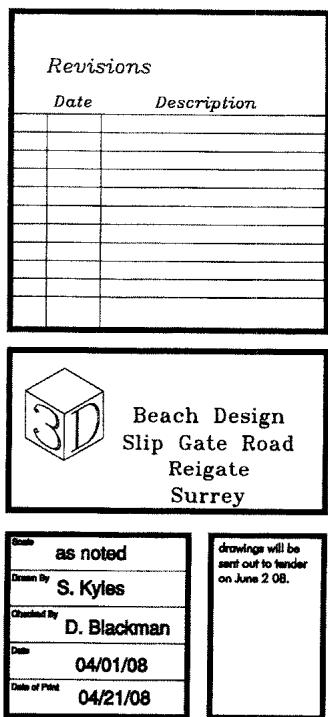

Tutorial：创建标题栏

在本教程中，我们将一步步创建一个标题栏（title block）。

Step 1

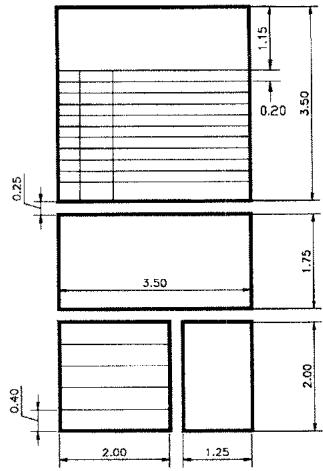

用 PLINE 和 LINE 画出标题栏的框线。一开始就把 SNAP 值设为 0.25，画起来会轻松很多；需要时再随时改 SNAP 值。布局安排：左下区域放 Scale、Date 等，中部区域放公司名称 “3D Design Studio”，顶部区域放修订记录（revisions）。

Step 2

设置文字样式。

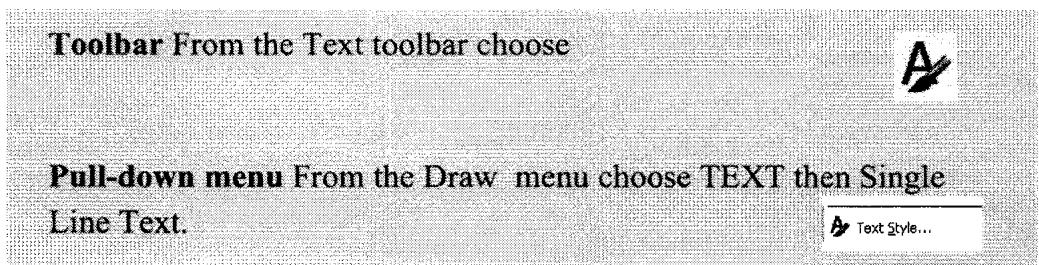

Text Style 对话框入口

命令行等价输入：STYLE。

Text Style 对话框

Command: STYLE

创建一个新的文字样式，把 Futura 设为它的字体：向上滚动字体列表直到找到 Futura，选中它（如果系统里没有就选别的字体），然后选 Apply，再选 Close 回到命令提示符。

Step 3

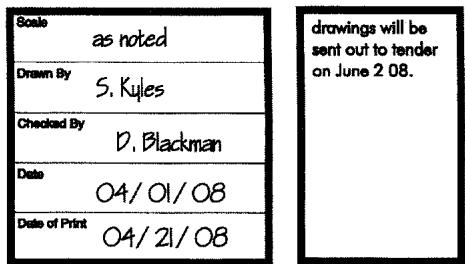

在标题栏左下区域逐条放置文字

用 TEXT 命令输入文字（老版本 AutoCAD 用 DTEXT，可以做多次动态输入）。注意：先确认 OSNAP 是关着的，并把 SNAP 设为 0.20——pline 间距是 0.40，这样用 SNAP 放置的文字正好落在两条 pline 的正中间。

命令行等价输入：TEXT。

Command: TEXT
Current text style: "title" Text height 0.00
Specify start point or [Justify/Style]: (pick 1)
Specify height <.5000>: .1
Specify rotation angle <0>: J
Enter text: Scale J
Command: TEXT (use J)
Current text ... 0.00
Specify start point or [Justify/Style]: (pick 2) J
Specify height <.1>: J
Specify rotation angle <0>: J
Enter text: Drawn By
Command: J
.... (pick 3) J
Enter text: Checked By J
.... (pick 4) J
Enter text: Date J
... (pick 5)
Enter text: Date of Print J
属性值
ContentsDrawn By
StyleTITLE
JustifyLeft
Height0.08
Rotation0
Width F…1.00
Obliquing0

Step 4

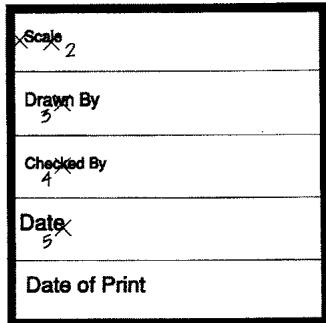

输入的字有点大，用 CHANGE 命令把字改小。用 DDMODIFY 也能改，但对这个操作来说，CHANGE 加 MATCHPROP 的组合更快。

用 CHANGE 改小字高，再用 MATCHPROP 把属性刷给其余文字

Command: CHANGE
Select objects: (pick 1)
Select objects:
Specify change point or [Properties]:
Specify new TEXT insertion point
<no change>: J
Enter new text style <STANDARD>: J
Specify new height <5.0000>: .08
Specify new rotation angle <0>: J
Enter new text <Scale>: J
Command: MATCHPROP
Select source object: (pick 2)
Select destination objects: (pick 3,4,5)

CHANGE 只改了第一行，其余四行用 MATCHPROP 匹配属性一次到位

Step 5

用 MOVE 命令把文字整体向上挪一点。

Command: MOVE
Select objects: P
Select objects: ↓
Specify base point or displacement: (pick 1)
Specify second point as displacement: (pick 2)

用 MOVE 把文字上移，位置更合适

Step 6

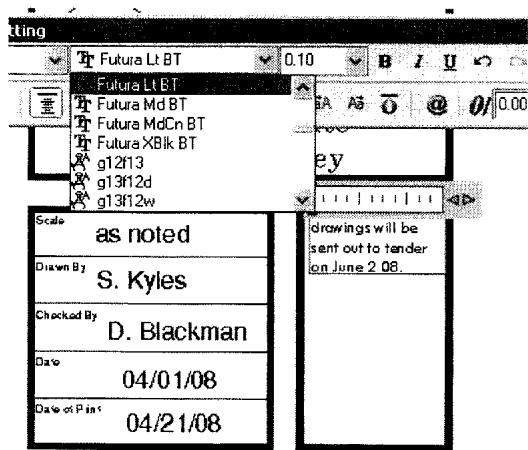

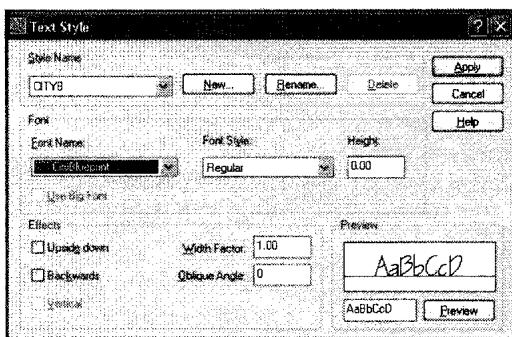

标题栏里其他区域的文字：新建一个文字样式，再按下图添加文字。图中使用的字体是 CityBlueprint。

中部区域的公司名称文字

命令行等价输入：STYLE。然后把这些文字作为单行文字加入。标题栏里的段落文字只用于较大的注记——普通条目用单行文字就够了。

为中部区域新建样式

顶部区域加上标题和地址

Step 7

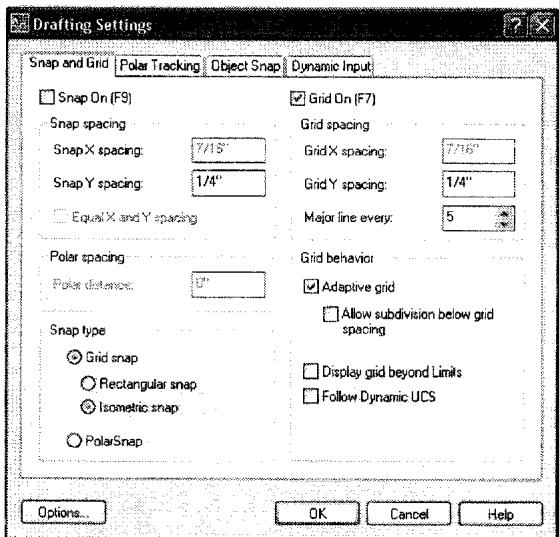

现在画一个带等轴测文字的立方体。更改 SNAP 和 GRID 的值来画这个立方体：从 Format 菜单选 Drawing Aids，把 SNAP 的旋转角改成 30 度；或者直接用命令行把捕捉样式切换为 Isometric：

Command: SNAP
Specify snap spacing or
[ON/OFF/Aspect/Rotate/Style/Type]: S
Enter Snap grid style Standard/Isometric <Standard>: I
Specify vertical spacing <0.01>: 1 (将以 30 度旋转)

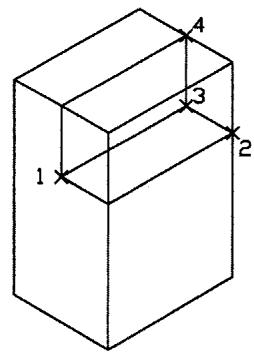

切换为等轴测捕捉后绘制的立方体

除非用 GRID 命令单独改过，栅格大小会跟随捕捉大小。用 LINE 命令画出立方体。

Step 8

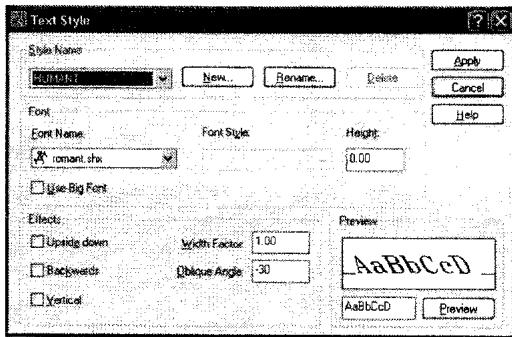

现在用 STYLE 命令加载 ROMANT 字体，并调整倾斜角（obliquing angle），让文字能够”立”在等轴测平面上。注意此时字体已经换成 ROMANT，倾斜角也设为了 -30 度。

在 STYLE 中加载 ROMANT 并设置倾斜角

文字随等轴测平面倾斜的效果

然后添加文字：

Command: TEXT
Specify Start point or [Justify/Style]: F

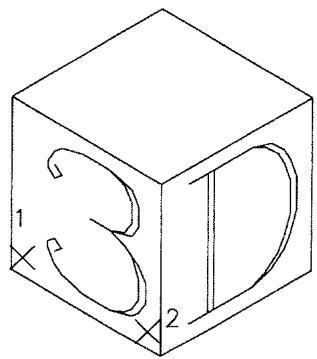

接下来修改文字样式来生成字母 D——需要再改一次倾斜角。作为练习，你可以复制这个立方体，把自己的姓名缩写放在上面，作为个人标题栏的一部分。注意：顶面的倾斜角是 +30 度还是 -30 度，取决于底边的朝向。

顶面上用相反倾斜角放置的字母 D

Step 9

继续完善标题栏：用 TEXT 命令在顶部区域输入 “Revisions”、“Date”、“Description” 等表头。

Command: TEXT
Specify start point or [Justify/Style]: (pick the first point)
Specify height <1.5000>: ↓
Specify rotation angle <0>: ↓
Enter text: Revisions
Text: ↓
Revisions
Date Description
（同样的命令继续输入其余表头）

然后把 ROMANT 字体的倾斜角改回 0，用 Center 选项添加标题和地址。开始之前先把 SNAP 恢复成常规状态：

Command: SNAP
Specify snap spacing or
[ON/OFF/Aspect/Rotate/Style/Type]: S ↓
Isometric/Standard: S
Increment <1.00>: ↓
Command: STYLE （修改倾斜角）

要输入的标题和地址：

3D Beach Design
Slip Gate Road
Reigate
Surrey

Step 10

用 PAN 把屏幕向下移动，然后把样式改成 Italic（斜体），添加有关修订的注释文字：

Text: Date
Text: Description

Step 11

现在在 Revisions 框的上方再画一个框，添加一段关于图纸招标日期的文字。用 PLINE 快速画出矩形，然后把样式改成 romans，最后用 MTEXT 添加这段段落文字。命令行等价输入：MTEXT。

用 PLINE 画出上方的矩形区域

框选区域后输入的文字内容：

Drawings will be sent out for tender on June 7 2008. Any change orders will follow.

用 MTEXT 输入段落文字

区域选定后，键入你想要的文字，然后高亮选中它，就可以像下例这样修改文字的大小或字体。

在 Text Formatting 框中高亮文字后修改其大小与字体

Step 12 Use ZOOM All to view your title block.

在完成标题栏（Title Block）的绘制后，用 ZOOM 的 All 选项把整幅图缩放到全屏，检查标题栏的整体效果——因为标题栏通常画在图纸边界的边缘，普通视图缩放很容易漏看边角。

接下来可以用 DDEDIT 命令修改标题栏里的一些文字内容，然后把这份图 保存为 Titleblock（例如 Titleblock.dwg），作为模板留作以后使用。

为什么要保存它？因为一旦有了标题栏，以后每次出图打印前，都可以把它作为块（BLOCK）插入到新图中，而不必每次重画。丢了它，就意味着每次出图都要从头再画一遍图框和文字栏。

补充两点常识：

  • Autodesk 官方在线提供了一些做好的标题栏可以直接下载使用，但绝大多数公司都有自己的标准标题栏。
  • 属性（Attributes） 在标题栏中非常有用：可以用它统一规定字高、字体、格式等参数，保证所有图纸上的信息版式一致。这一内容会在后面的章节详细展开。

图：标题栏示例——标题栏是每张图纸的”身份证”，包含图名、比例、日期、图号等信息

最后提醒一个专业上的易错点：标题栏要符合你的专业领域。比如你画的是机械图（mechanical drawing），就不要套用建筑（architectural）标题栏——两者的栏目设置、公差标注习惯完全不同。

下面进入本节的核心教程：用等轴测（Isometric）SNAP 与 GRID 画一个木工 Rabbet（槽口/裁口）角。

Tutorial 8b: 旋转的 SNAP 与 GRID —— 画木工槽口角

本教程要完成的任务：用英制单位绘制一个木材用的 Rabbet 角（一种木工搭接槽口）。它本身不需要设置图形界限（LIMITS），但有两个前提必须做到：

  1. 确保在 英制（Imperial） 单位环境下；
  2. 设置好 等轴测（Isometric）的 SNAP 和 GRID。

这个教程将示范三件事：如何旋转 SNAP 和 GRID、如何在旋转的 SNAP 上配合对象捕捉（Object Snaps）使用 POLAR 极轴追踪，以及如何使用 TRIM 修剪。

Step 1

新建一个英制文件。可以用 acad.dwt 模板，或按下面的命令行操作：

Command: NEW
(Choose Imperial) or acad.dwt

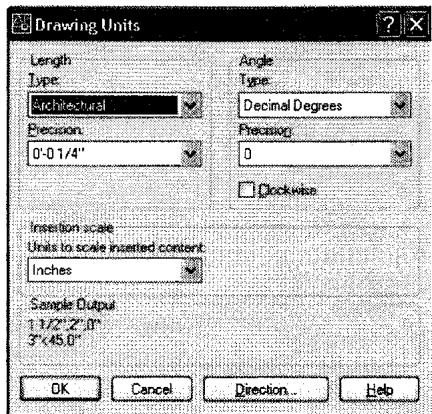

Command: UNITS
Set units to architectural.

即：NEW 新建文件时选择 Imperial（或 acad.dwt 模板）；再用 UNITS 命令把单位设置为建筑格式（Architectural，即英尺-英寸格式）。

然后从 Tools（工具）下拉菜单 中选择 Drafting Settings（草图设置），切换到 Snap and Grid（捕捉和栅格） 选项卡。

初学者注意：AutoCAD 各个版本的对话框布局都不一样，信息内容大体相同，只是摆放位置不同。找不到某个选项时，先别慌，在对话框里逐个选项卡找一找。

图：Tools 下拉菜单位置

图：Drafting Settings 对话框的 Snap and Grid 选项卡

按下图所示设置 SNAP 和 GRID 的值：Y 方向间距为 1/4；选定等轴测（Isometric）方式后，X 方向间距会自动相对于 Y 值确定。GRID 和 SNAP 都要打开。设置完成后点 OK 退出对话框。

图：Snap and Grid 设置值——Y 间距 1/4，等轴测模式下 X 随之确定

再把 极轴追踪（Polar Tracking）的增量角设置为 30 度——等轴测绘制的角度正是 30°，这个设置后面会反复用到。

状态栏上的辅助开关（SNAP / GRID / ORTHO / POLAR / OSNAP / OTRACK 等）请确认：POLAR、OSNAP、OTRACK 三项必须处于打开状态。漏开其中任何一个，后面的斜线要么画不准方向，要么捕捉不到端点。

Step 2

开始画 LINE 直线。起点定在 0,0，然后让光标沿栅格点方向移动，直接输入极轴数值即可。注意按图中箭头指示的方向画线：

Command:LINE
Specify first point:0,0
Specify next point or [Undo]:6 up
Specify next point or [Undo]:3 across
Specify next point or [Undo]:6 down
Specify next point or [Undo]:c

这里 “6 up” 表示沿等轴测方向向上 6 个单位，“3 across” 表示横向 3 个单位，最后的 c（Close）让线段闭合成一个封闭框。

图：第一个封闭框——从 0,0 出发按箭头方向画 6 上、3 横、6 下后闭合

接下来朝相反方向画线，并用 ENDpoint（端点）对象捕捉 把图形封口。如果按住 OSNAP 按钮时 ENDpoint 没有自动生效，可以 右键点击 OSNAP 字样 → Settings（设置），在其中勾选 ENDpoint 捕捉模式。

Command:LINE
Specify first point:(pick 1)
Specify next point or [Undo]:4 across
Specify next point or [Undo]:6 up
Specify next point or [Undo]:(pick 2)
Specify next point or [Undo]:↓

易错点：这里输入的是”4 across（横向 4）“，沿着等轴测的斜方向走，而不是水平方向。眼睛要跟着栅格和光标箭头走。

图：反向画线并用 ENDpoint 捕捉封口

Step 3

现在画箱体的顶部部分，同样按图中箭头方向：

Command:LINE
Specify first point:(pick 1)
Specify next point or [Undo]:3 across
Specify next point or [Undo]:END of
(pick 2)
Specify next point or [Undo]:↓

注意第三段直接输入 END 加上捕捉点 2，用端点捕捉收尾。

图：顶部轮廓——3 横后以 END 捕捉连到点 2

然后用 MIDpoint（中点）对象捕捉 画楔形（wedge）。如果光标处不出现三角形标记，就手动键入 MID：

Command:LINE
Specify first point:MID of (pick 1)
Specify next point or [Undo]:2 down
Specify next point or [Undo]:4 across
Specify next point or [Undo]:↓

即从点 1 的中点出发，沿等轴测方向下 2、横 4。

图：用 MID 捕捉线段中点画出楔形

Step 4 Use TRIM to remove the end of the line as shown.

用 TRIM（修剪） 命令剪掉多余的线头：

Command:TRIM
Current settings: Projection=UCS
Edge=None
Select cutting edges...
Select objects:(pick 1)
Select objects:
<Select object to trim> or
    shift-select to extend [Fence/
    Project/Edge/eRase/Undo]:(pick 2)

操作逻辑：先选择剪切边（pick 1，作为”剪刀”的那条线），回车结束选择；然后点选要被剪掉的部分（pick 2）。注意命令行提示里有个小技巧——按住 Shift 键再点对象，会变成延伸（extend） 而不是修剪。

图：TRIM 修剪——pick 1 为剪切边，pick 2 为被剪掉的线头

Step 5 Use the LINE command to place the next two lines.

再用 LINE 画两条线，起点都用 END 端点捕捉，长度都是横向 4：

Command:LINE
Specify first point:END of (pick 1)
Specify next point or [Undo]:4 across
Specify next point or [Undo]:↓
Command:LINE
Specify first point:END of (pick 2)
Specify next point or [Undo]:4 across
Specify next point or [Undo]:↓

图：两条横向 4 的平行线

Step 6 Use the LINE command to place the next three lines.

继续用 LINE 画三条线：第一条从点 1 端点出发横向 4；第二条依次连接点 2、3、4 三个端点：

Command:LINE
Specify first point:END of (pick 1)
Specify next point or [Undo]:4 across
Specify next point or [Undo]:↓
Command:LINE
Specify first point:END of (pick 2)
Specify next point or [Undo]:END of (pick 3)
Specify next point or [Undo]:END of (pick 4)
Specify next point or [Undo]:↓

图：一条横线加一条三段折线，全部用 END 捕捉定位

Step 7

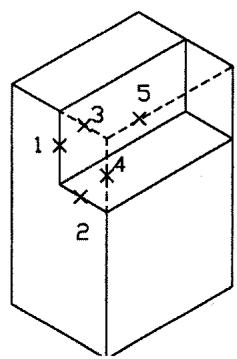

现在修剪线头并删除多余的线。TRIM 一次可以选择多条剪切边（pick 1、2），然后修剪 pick 3、4 处的线头；再用 ERASE 删除 pick 5 的那条线：

Command:TRIM
Current settings: Projection=UCS
Edge=None
Select cutting edges...
Select objects:(pick 1, 2)
Select objects:
<Select object to trim> or
    shift-select to extend [Fence/
    Project/Edge/eRase/Undo]:(pick 3,4)
Command:ERASE
Select objects:(pick 5)
Select objects:

图：TRIM 修剪 pick 3、4 处线头，ERASE 删除 pick 5 的线

再使用一次 TRIM，剪掉最后两条线的多余部分，让图形变成下面这个样子——在木工里，这就是 Rabbet（槽口）的第一步。

图：完成第一步槽口后的图形

最后用 PAN（平移） 命令把图形完整地挪到屏幕内，并稍微向右移一点，为下一步腾出画图空间。

Step 8

GRID 和 SNAP 此时应仍然打开着，利用它们来对齐下面这组线。从顶部开始：

Command:LINE
Specify first point:(pick 1)
Specify next point or [Undo]:2 down
Specify next point or [Undo]:1.5
across
Specify next point or [Undo]:1 down
Specify next point or [Undo]:4 across
Specify next point or [Undo]:3 up
Specify next point or [Undo]:c

这一段连续输入多个极轴值（下 2、横 1.5、下 1、横 4、上 3），最后用 c 闭合。全程借助栅格点保证方向不偏。

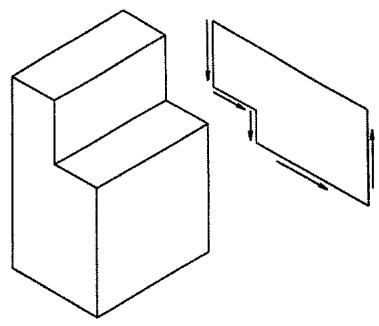

图：沿栅格连续画线并闭合的第二组轮廓

Step 9

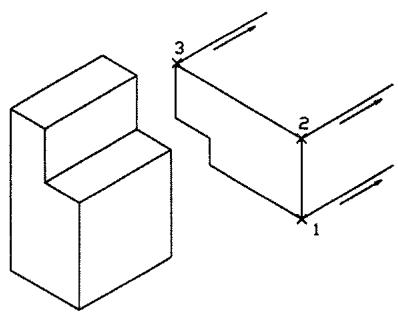

现在朝相反方向画线。务必以 GRID 栅格为基准，否则线会画歪：

Command:LINE
Specify first point:(pick 1)
Specify next point or [Undo]:4
across
Specify next point or [Undo]:↓
Command:LINE
Specify first point:(pick 2)
Specify next point or [Undo]:4
across
Specify next point or [Undo]:↓
Command:LINE
Specify first point:(pick 3)
Specify next point or [Undo]:4
across
Specify next point or [Undo]:↓

三条线都是从各自起点横向 4 个单位。

图：三条反向的横线——不借栅格对齐就会画歪

最后用 OSNAP 的 ENDpoint 捕捉画出收尾的两条线：

Command:LINE
Specify first point:(pick 1)
Specify next point or
[Undo]:(pick 2)
Specify next point or
[Undo]:(pick 3)
Specify next point or
(Undo):

图：用 ENDpoint 捕捉连接的收尾线段

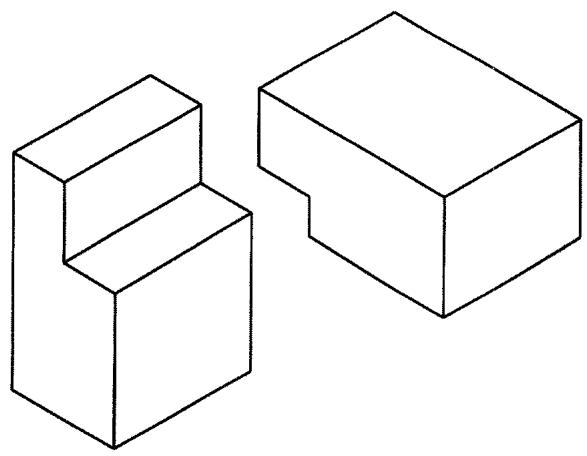

图：Tutorial 8b 完成后的整体效果

至此 Tutorial 8b 演示了三项技能：如何旋转 SNAP 和 GRID、如何在旋转的 SNAP 上配合对象捕捉使用 POLAR 极轴追踪，以及 如何使用 TRIM。这些是画等轴测细部图（如木工节点）的基本功。

Exercise 8 Practice

做一张练习图：使用不同的线宽（lineweights）绘制样例文字，并附上线宽对照表（lineweight key），如 8A 所示；然后再制作一个可供日后使用的标题栏样例，如 8B 和 8C 所示。

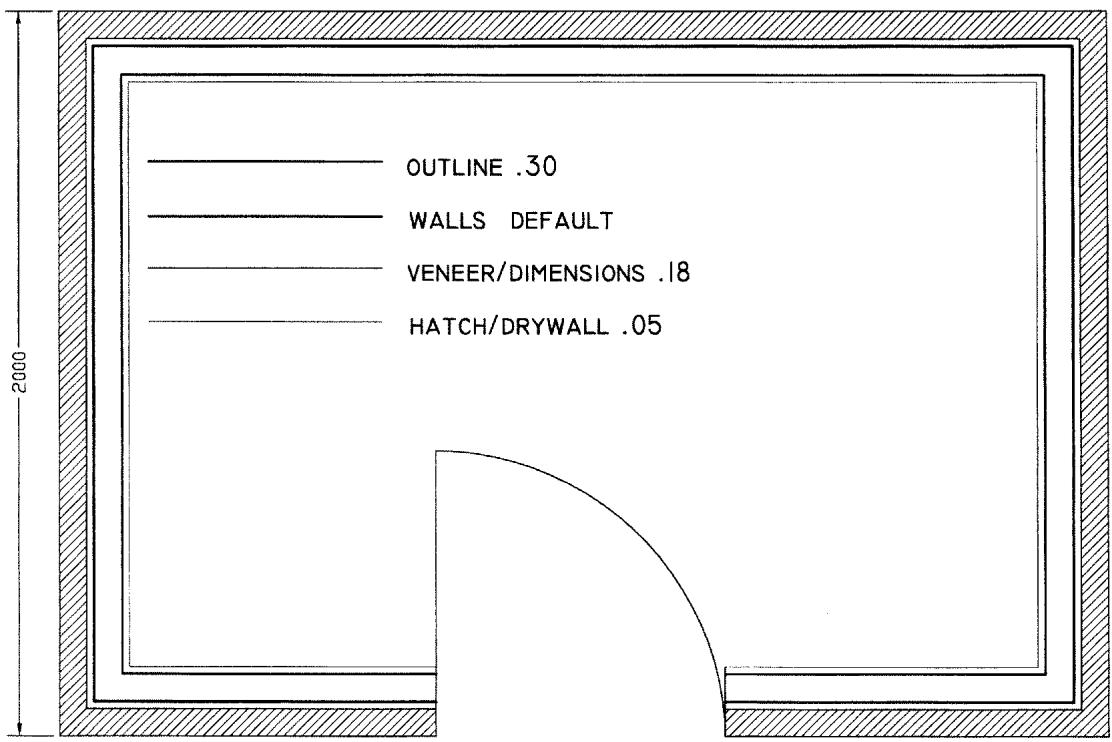

图：8A 不同线宽的文字练习——将图层与对应线宽关联；线宽的好坏能区分出”合格的图”和”出色的图”

8B 是英制标题栏示例（包含班级、日期、比例、公司、修订记录、项目名、图名等栏目）：

8C 是公制标题栏示例（包含客户、标题、比例 1:2、公差说明、绘图人、日期、审核人、图号 J-2288A 等栏目）：

Exercise 8 Architectural

在钢结构深化图（shop drawings）中，标注（Notations）极其重要。

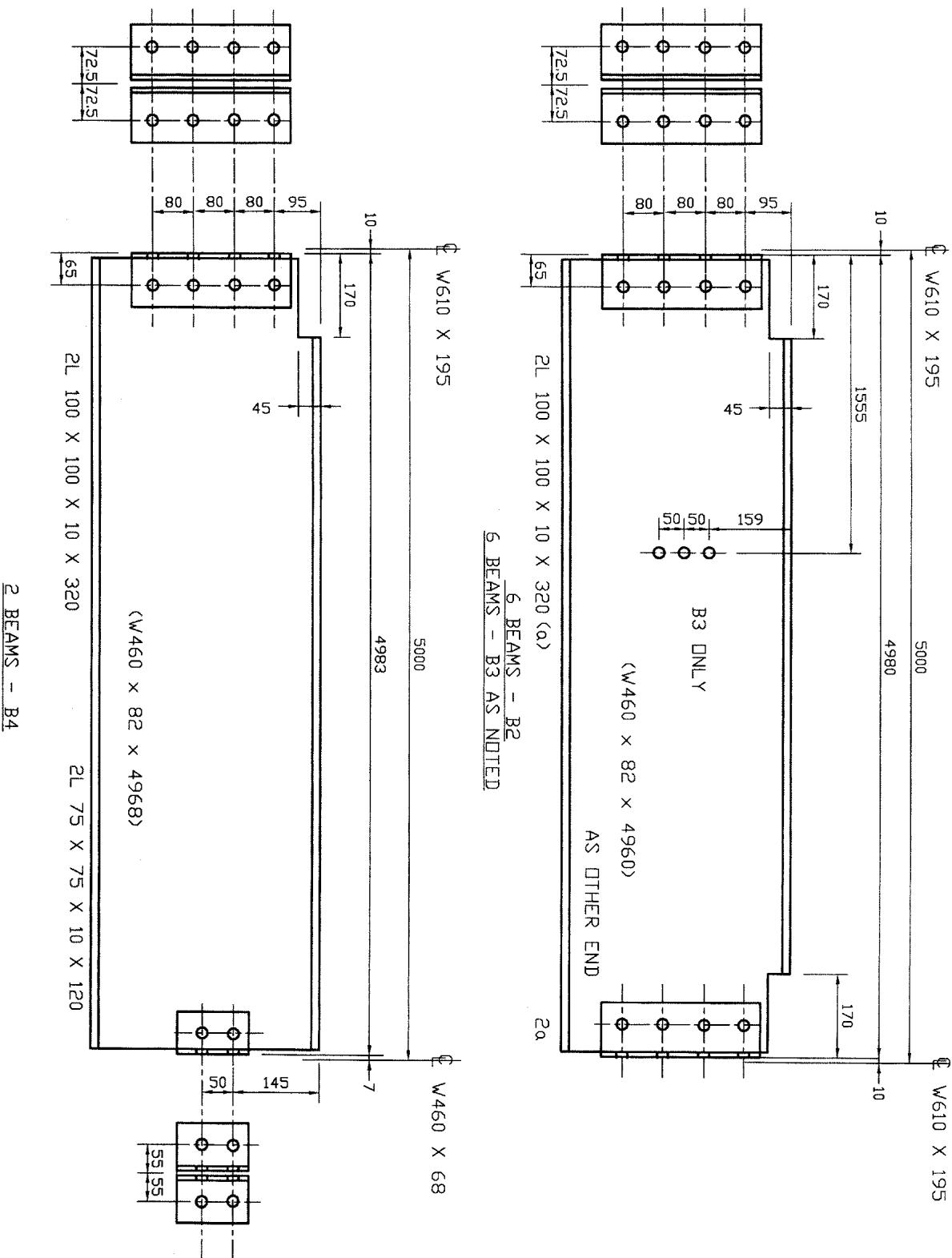

图：钢结构深化图示例

要点说明：

  • 钢梁在工厂制造时就把连接件（紧固件、L 形角钢托架）装好，运到现场即可安装。
  • 深化图告诉制造商需要什么连接件、装在哪里。水平尺寸是名义尺寸（nominal），但垂直尺寸必须按比例绘制。
  • 所有标注必须严格按照图示写入——制造商和安装工人都依赖这些标注来理解图纸。
  • 梁标记 W460 × 82 × 4960 的含义是：截面高度 × 单位质量 × 不含连接件的梁长。这些参数都以来梁或主梁的中心线为基准量取。

Exercise 8 Mechanical

完整画出这个例子，包括标题栏。

该图包含 TYPE-A 零件图、零件修订记录（PART REVISIONS）栏，以及版权声明（未经书面授权，禁止以任何方式复制本图纸的任何部分），标题栏栏目含 Job、Drwn、Date、Scale、App、公司名（Cribbin Limited）、DWG No. 等。

Exercise 8 Wood Millwork

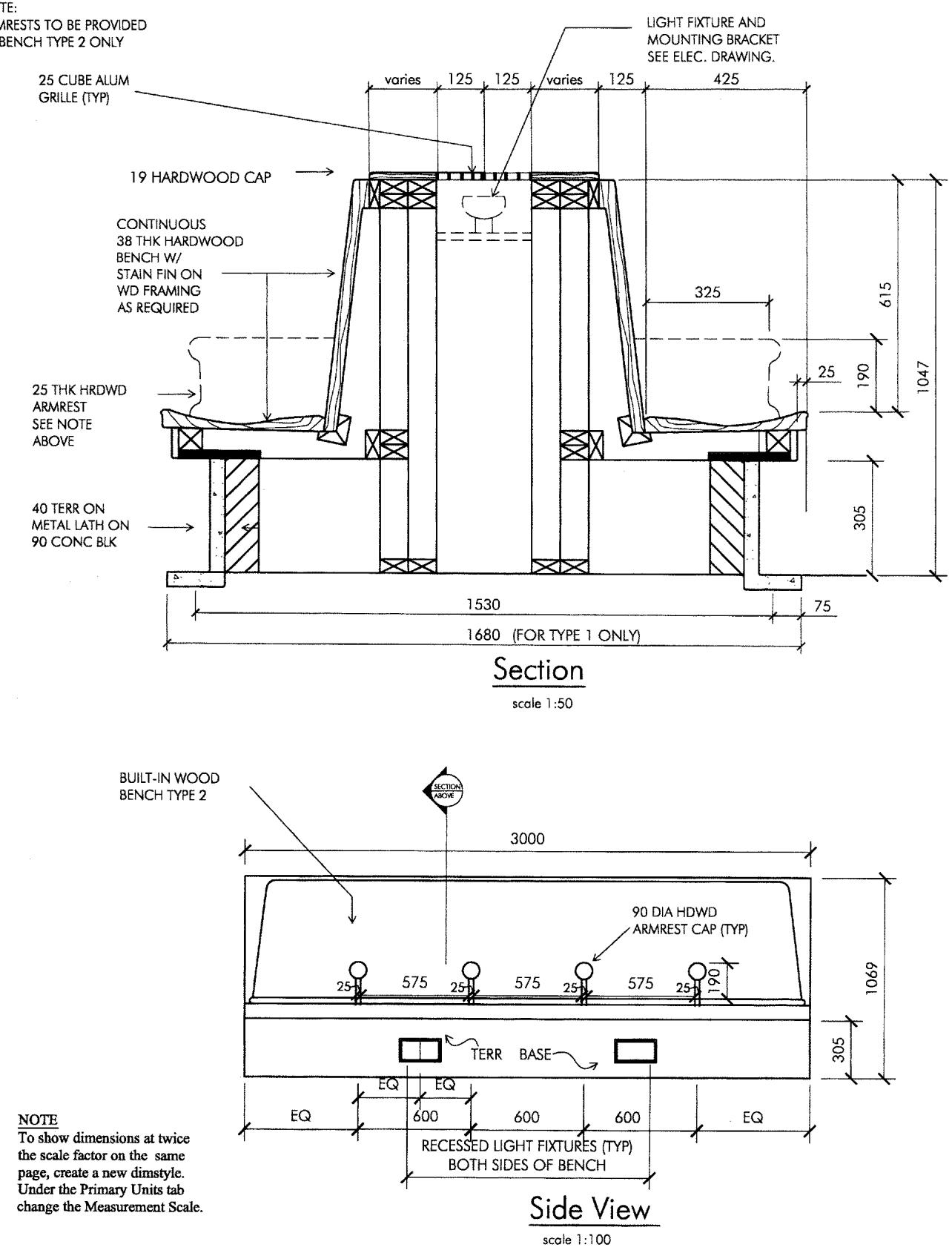

本页展示火车站长椅的剖面图和侧视图。木材填充图案（hatch）用多段线（plines）绘制；混凝土填充图案的做法将在第 9 章介绍。

图：火车站长椅的剖面与侧视图

Exercise 8 Wood Millwork (continued)

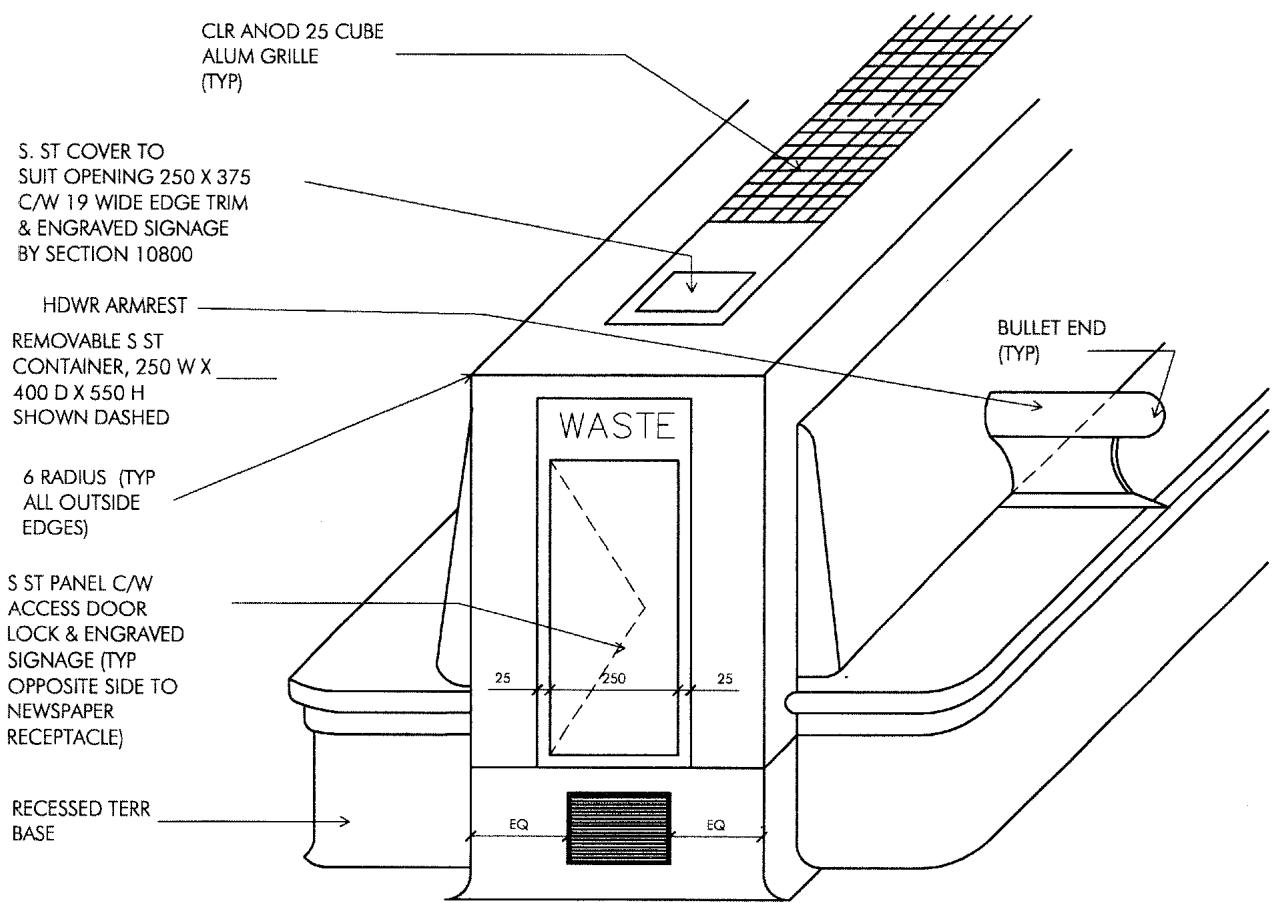

这一页是第 162 页长椅的轴测示意，用来说明长椅的立体形态。使用旋转的 SNAP 会让画这张图容易得多——这正是本教程所学技巧的实战应用。

CAVALIER AND CABINET PROJECTIONS

轴测图（Pictorial Views）用来帮助描述一个物体。下面所示的 Cavalier（骑士式）视图 是标准木工细部作图规程：前立面以一个很小的角度面向观察者，而后面沿 45 度角向后退缩。

作为对比，等轴测（Isometric）视图（如下一页所示）中所有角度都呈 30–35 度。

135° —— OBLIQUE 斜视图的 FRONT 前立面。

图：Cavalier View 骑士式视图——前立面微倾、纵深 45°

Exercise 8 Challenger

挑战题：画出两面墙体剖面，分别表示传统框架结构（R20 保温等级）和保温混凝土模板（Insulated Concrete Form，R30 至 R40 保温等级）。

图：Frame 传统框架墙体剖面（R20）

图：Insulated Concrete Form 保温混凝土模板墙体剖面（R30–R40）

✅ 自测一下

  1. 本章中 OSNAP 与 OTRACK 的区别是什么？
  2. 为什么图层（LAYER）是 AutoCAD 组织图形的核心机制？
  3. 相对坐标与极坐标输入分别在什么场景下最方便？
  4. WBLOCK 与 BLOCK 的本质差别是什么？
  5. Paper Space（图纸空间）解决了模型空间的什么痛点？

关系图谱

反向链接
