🦉 eMamba：把 Mamba 模型塞进边缘设备的完整加速攻略

阅读导航

• 先补基础：Mamba 与 SSM 是什么
• 一张图看懂 Mamba 块的内部结构
• eMamba 整体设计框架
• 硬件友好的 Range Normalization
• 近似 SiLU 激活函数
• 硬件感知的 SSM 层近似
• 逐层流水线策略
• 近似感知的神经架构搜索 NAS
• 量化优化
• 实验结果：精度与硬件收益
• 消融实验：每个优化到底值不值
• 总结

这一篇在干嘛？

这篇论文叫 eMamba，发表在 ACM 旗舰期刊 TECS（ACM Transactions on Embedded Computing Systems）2025 年 9 月刊上。它回答一个问题：怎么把 Mamba 这种新型序列模型真正部署到算力有限、电池供电的边缘设备上？ 作者们没有只做软件层面的剪枝量化，而是从数学近似、模型架构搜索、量化方案、硬件流水线一路设计到 FPGA 原型和 22nm ASIC 版图，给出了一套端到端的方案。如果你对”深度学习模型怎么跑在芯片上”感兴趣，或者听说过 Mamba 但不知道它和 Transformer 的本质区别，这篇非常适合入门——不需要芯片设计背景，也不需要读过原论文。

先补基础：Mamba 与 SSM 是什么

在看 eMamba 之前，必须先把两个名词搞清楚：SSM（State Space Model，状态空间模型） 和 Mamba。

SSM：用”状态”来记忆历史

SSM 本身不是新东西，它是一个来自控制理论的老数学框架，几十年来一直用来描述动态系统——比如电路、机械系统、信号处理中的滤波器。它的核心思想很简单：系统在任意时刻都有一个内部状态（state），这个状态由上一时刻的状态和当前输入共同决定，而系统的输出又由当前状态和当前输入决定。

把它搬进机器学习里，SSM 就变成了一个处理序列数据（一段文字、一帧帧图像、一段语音）的模型。你可以把它想象成一个”带记忆的读卡器”：它逐个 token（词元，序列中的最小单位）地读入数据，不断更新自己的记忆（状态向量），并随时输出结果。这和 RNN（Recurrent Neural Network，循环神经网络）很像，但 SSM 的数学形式来自一阶微分方程，训练起来更稳定、更高效。

和 Transformer 比：复杂度从平方降到线性

那为什么大家突然对 SSM 感兴趣？关键在计算复杂度。

Transformer 是目前主流大模型的基础架构，它的核心是注意力机制（Attention）：每生成一个输出，都要让序列里的每两个 token 之间互相计算相关性。如果序列长度是 $n$，计算量就是 $O(n^2)$——序列长度翻倍，计算量翻四倍。这在云端 GPU 上还好，但在边缘设备上就是灾难：内存放不下、算不完、电量扛不住。

SSM 系的模型（包括 Mamba）则是逐 token 顺序处理的：读完第 1 个 token 更新状态，再读第 2 个……每个 token 的计算量是固定的，总复杂度是 $O(n)$ 线性。序列再长，计算量也只是按比例增长。这就是论文反复强调的”线性时间复杂度”。

而且 Mamba 不是纸上谈兵：它在多种任务上的精度能和 Transformer 打平，同时训练更快、推理更省。甚至有工作证明了 SSM 与 CNN、RNN 在数学上的等价性，说明它是通用性很强的架构。

为什么 Mamba 特别适合边缘设备

边缘设备（Edge Device）指手机、可穿戴设备、传感器节点、无人机这类资源受限的终端。它们的特点是：算力弱、内存小、功耗预算可能只有几百毫瓦。Transformer 类模型动辄需要几百瓦的 GPU，不仅在边缘跑不动，在数据中心的能耗和碳足迹也成了大问题。

Mamba 的线性复杂度 + 较小参数量，让它天生就是边缘 AI 的好苗子。但问题在于：在 eMamba 出现之前，没有任何一套硬件加速框架是专门为”边缘场景的 Mamba”设计的。已有的两个 Mamba 加速器研究（MARCA 和一篇 DATE 2025 的工作）都瞄准大语言模型（LLM），评估的是 28 亿参数级别的模型——和边缘场景完全不是一个世界。eMamba 就是来填这个空的。

一张图看懂 Mamba 块的内部结构

Mamba 模型由若干个**Mamba 块（Mamba block）**堆叠而成，就像 Transformer 由多个 Transformer 层堆叠一样。每个 Mamba 块内部长什么样？论文的 Figure 1 画得很清楚。

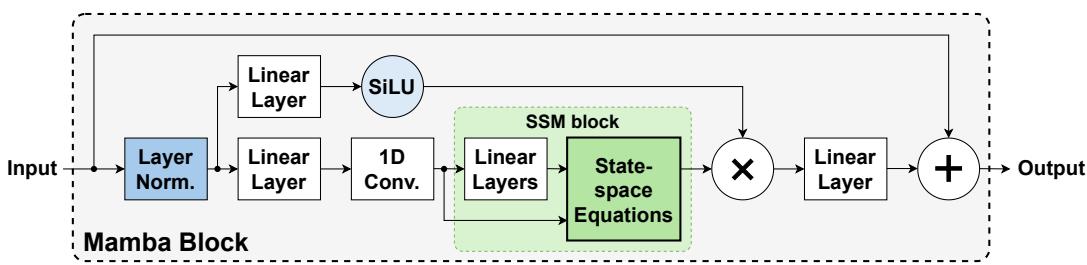

图 1：Mamba 架构总览，高亮的模块是论文重点改造的对象。

我们顺着数据流走一遍：

1. Layer Normalization（层归一化）：把输入特征的数值范围拉平，稳定训练过程，防止梯度爆炸或消失。可以理解为”先给数据做个体检和标准化”。
2. 两个并行的线性层：把特征维度扩展（expand）到更大维度，为后面的门控和 SSM 计算做准备。
3. SiLU 激活 + 门控：上路经过 SiLU（Sigmoid Linear Unit）激活函数后，与下路的输出逐元素相乘，构成门控机制（gating）——控制哪些信息该放行、哪些该压制。
4. 一维卷积（1D Conv）：下路先经过 1D 卷积混合局部特征，为时序建模做准备。
5. SSM 层：Mamba 的灵魂模块，用离散化的状态空间方程建模序列依赖，替代 Transformer 的注意力机制。
6. 线性投影 + 残差连接：把扩展后的特征投影回原维度，再加上输入本身（残差连接），既保留原始信息又稳定训练。

这张图还有第二个作用：它预告了 eMamba 要动刀的地方。图中被高亮的模块——Layer Normalization、SiLU 激活、SSM 内部的非线性函数（Softplus 和指数函数）——恰恰是硬件实现中最贵、最头疼的部分。eMamba 的全部工作，就是把这几块换成硬件友好的近似版本，同时尽量不掉精度。

eMamba 整体设计框架

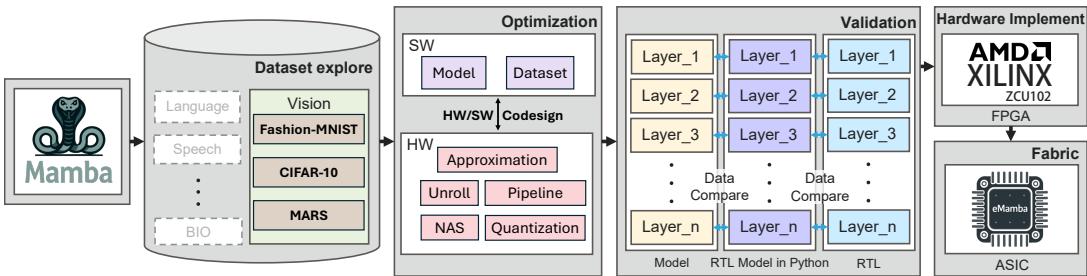

图 2：eMamba 端到端加速器设计框架总览。

eMamba 不是一个单点技巧，而是一条完整的流水线式设计流程（见图 2），覆盖从算法到芯片的全链路。它分两大步：

第一步：基于 Mamba 特性的硬件优化。 先找出 Mamba 模型里计算瓶颈和资源大户，然后逐个替换：

• 用 Range Normalization（范围归一化） 近似 Layer Normalization，算术更简单、并行更容易；
• 用分段线性函数近似 SiLU 激活；
• 为 SSM 计算设计定制流水线，把递归运算展开（unroll），并用轻量替代品近似 Softplus 和指数函数。

这些近似都带有可学习参数（后面会讲），不是拍脑袋定的。

第二步：应用驱动的参数与硬件配置调优。 根据目标应用的数据分布微调近似中的可学习参数；用逐层流水线（layer-wise pipelining）和神经架构搜索（NAS，Neural Architecture Search）决定模型超参数，在资源成本和精度之间找平衡；最后做系统的量化分析，确定量化的缩放因子、位宽和截断策略。

设计完成后还有一条多阶段验证链：先用 Python 写高精度仿真器快速验证功能正确性和精度，再做周期精确（cycle-accurate）的 RTL 实现，然后上 FPGA 做功能测试和性能评估，最后走完物理设计流程生成 ASIC 版图。这套”软件仿真 → RTL → FPGA → ASIC”的验证路径，是论文可信度的重要来源——不是仿真器上跑个数字就完事，而是真的流了片（用 GF 22nm 工艺完成了版图级评估）。

下面这张图给出了 eMamba 实际实现的 Mamba 块硬件架构，也标注了哪些部分被替换成了什么。

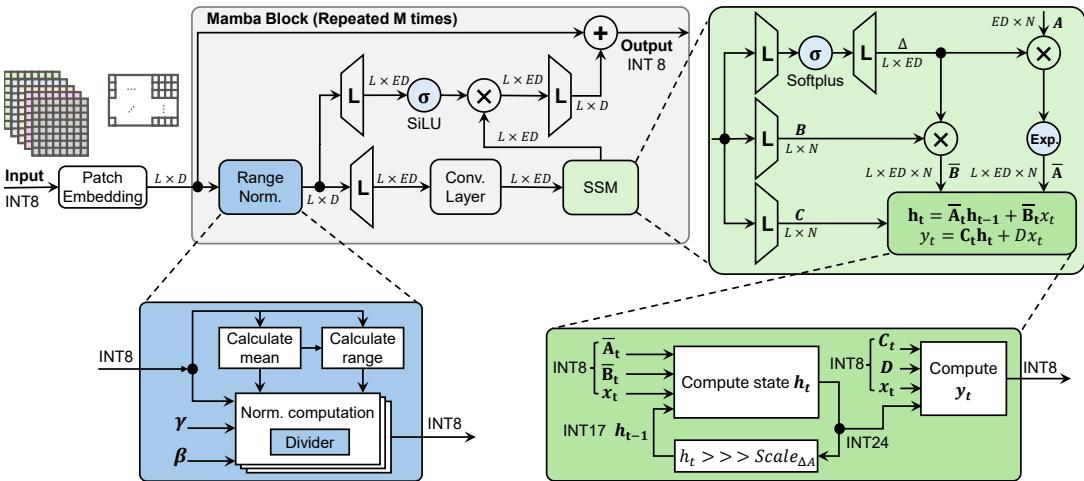

图 3：eMamba 中硬件实现的 Mamba 块整体架构，蓝色和绿色高亮部分是被近似替换的模块。

硬件友好的 Range Normalization

Layer Normalization 为什么”贵”

先看原版。Mamba 块的入口是 Layer Normalization，公式是标准的：

$${\hat{y}}_i=\gamma \cdot \frac{x_i-\mu }{\sqrt{{\sigma }^2+ϵ}}+\beta$$

其中 $\mu$ 和 ${\sigma }^2$ 是输入的均值和方差，$ϵ$ 是防止除零的小常数，$\gamma$ 和 $\beta$ 是可学习的缩放和平移参数。

这个公式在 GPU 上跑毫无压力，但放到边缘设备硬件上就是”三宗罪”：要算标准差（先求方差再开平方根），要算平方根，最后还要做除法。平方根和除法在数字电路里都是出了名的贵操作，要占很多面积、耗很多周期。

换成 Range Normalization

eMamba 借用了”范围归一化”（Range Normalization）的思想来近似。观察发现：分母里那个 $\sqrt{{\sigma }^2+ϵ}$，本质上是在度量数据的波动范围。那能不能用一个更便宜的度量来替代？答案是极差——最大值减最小值：

$${\hat{y}}_i=\gamma \cdot \frac{x_i-\mu }{range(x_i-\mu )}+\beta$$

其中 $range(x)=max(x)-min(x)$。这样，平方根和标准差计算全部消失，只剩下比较器（找最大最小值）——比较器在硬件里几乎是最便宜的逻辑单元之一。

不过有个问题：原始的 Range Normalization 概念（来自之前的研究）用极差近似方差，捕捉数据动态的能力弱，直接用会掉精度。eMamba 的改进是给近似加上可学习参数（就是公式里的 $\gamma$ 和 $\beta$），让训练过程自动补偿近似带来的偏差，做到”硬件简化但精度不掉”。

除法怎么办：并行度设计空间探索

公式里还剩一个除法。除法在硬件里依然不便宜，如果想提高吞吐量，可以把除法操作展开并行化到多个计算单元上——但并行单元越多，芯片面积越大。这是一个典型的性能-面积权衡问题。

eMamba 的做法是把归一化层的运算拆成独立步骤（求最大值、求最小值、减法、除法、乘加、位移动），让处理单元数量成为可配置参数，然后在真实 FPGA 上逐一测试不同的并行度，找到最佳设计点。具体结果在实验部分详讲（10 或 20 个计算单元最划算）。这种”把每个算子都拆开做设计空间探索”的工程化思路，贯穿了整篇论文。

常见坑：别把"近似归一化"当成免费的午餐

有同学可能会想：Range Normalization 又简单又好，那是不是所有模型都该直接换？注意两点：第一，原始 Range Normalization（不带可学习参数的版本）会明显掉精度，因为它用极差替代方差时丢失了数据分布的细节信息，必须靠可学习的 $\gamma$、$\beta$ 重新训练来补偿；第二，eMamba 是针对边缘推理场景设计的，如果你的模型部署在云端 GPU 上，Layer Normalization 根本不是瓶颈，换近似纯属白折腾。

近似 SiLU 激活函数

SiLU 为什么难算

Mamba 块的门控分支用 SiLU 激活函数，定义为：

$$SiLU(x)=x\cdot \left(\frac{1}{1+e^{-x}}\right)$$

这一下就踩了两个硬件雷区：指数运算（$e^{-x}$）和除法。而且你没法简单地把 SiLU 换成硬件最爱的 ReLU——虽然两者形状相似，但 SiLU 不是单调递增函数（它在负数区间先下降再回升），训练时直接替换成 ReLU 会导致精度大幅下降，论文实验验证了这一点。

分段线性近似：化曲为直

eMamba 的思路是分段线性近似（Piecewise Linear Approximation）：把一条平滑曲线切成若干小段，每段用一条直线段代替。硬件实现上，直线段只需要一次乘法和一次加法，成本几乎为零。

关键在于切哪里、切多少段。作者先对训练数据做了画像（profiling），发现激活值近似服从均值为零的高斯分布——也就是说，绝大多数输入都聚集在零附近。再看 SiLU 曲线的形状：在 $[-7,7]$ 区间内非线性最强（先降后升），区间外基本就是线性或饱和。

于是近似策略定为：

• 输入小于 $-7$：输出直接置零（SiLU 在这一侧趋近于零）；
• 输入大于 $7$：输出等于输入本身（SiLU 在这一侧近似恒等函数）；
• $[-7,7]$ 区间内：切分成 17 段直线，保证每段的近似误差不超过 3%。

图 4(a) 对比了原始 SiLU 和分段近似版的曲线，肉眼几乎看不出差别。

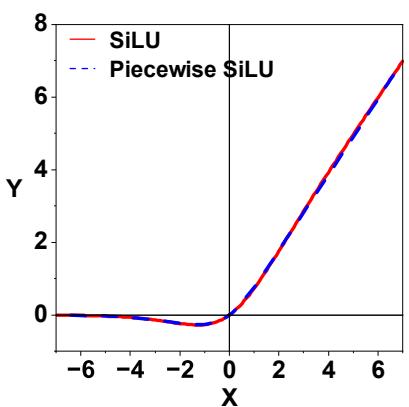

图 4(a)：SiLU 函数与分段线性近似版本的对比，误差极小。

这里体现了一个重要的设计哲学：近似不是均匀的，而是数据感知的。哪里数据多、哪里曲线弯得厉害，就在哪里下功夫；数据到不了的地方，粗暴处理也无所谓。这种”先画像再近似”的方法论，在下面的指数函数近似里还会再用一次。

硬件感知的 SSM 层近似

现在轮到 Mamba 的核心——SSM 层。这一节公式最多，我们慢慢拆。

SSM 的递推方程

SSM 层的职责是”结合历史和当前输入，产生新的状态和输出”。它的离散化递推方程是：

$${\mathbf{h}}_{\mathbf{t}}=\overline{{\mathbf{A}}_{\mathbf{t}}}{\mathbf{h}}_{\mathbf{t}-1}+\overline{{\mathbf{B}}_{\mathbf{t}}}{x}_t$$ $$y_t={\mathbf{C}}_{\mathbf{t}}{\mathbf{h}}_{\mathbf{t}}+D{x}_t$$

解读一下符号：$x_t$ 是当前时刻的输入，${\mathbf{h}}_{\mathbf{t}}$ 是 $N$ 维状态向量（“记忆”），$\overline{{\mathbf{A}}_{\mathbf{t}}}$ 是 $N$ 维对角矩阵，$\overline{{\mathbf{B}}_{\mathbf{t}}}$ 和 ${\mathbf{C}}_{\mathbf{t}}$ 是 $N$ 维向量。特别之处在于，这些状态空间矩阵都是当前输入 $x_t$ 的函数——它们由输入经过线性层动态生成（这就是 Mamba 所谓的”选择性”机制，Selective SSM），而不是像经典 SSM 那样固定不变。步长参数 $\Delta$ 与连续时间的 A、B 相乘后得到离散化的 $\overline{{\mathbf{A}}_{\mathbf{t}}}$ 和 $\overline{{\mathbf{B}}_{\mathbf{t}}}$。

这套机制的效果是：SSM 把”当前输入”和”历史状态”有选择地编码进状态向量里，用一种完全不同于注意力机制的方式实现了”记住重点、忘掉细节”。而且它只用了乘法器和加法器——比注意力的矩阵-矩阵乘法便宜得多。

为了方便后文阅读，先给一张符号表（论文 Table 1 的整理版）：

硬件流水线怎么跑 SSM

eMamba 用流水线方式实现 SSM，一次处理一个 token（大小为 $ED$，因为输入 $D$ 已被线性层扩展到 $ED$）。为什么不并行处理整个序列？因为并行需要把 $\overline{{\mathbf{A}}_{\mathbf{t}}}$、$\overline{{\mathbf{B}}_{\mathbf{t}}}$ 的数据从 $ED\times L$ 扩展到 $ED\times N\times L$，序列一长资源直接爆炸。所以 eMamba 用 $ED\times N$ 规格的乘法器阵列（论文示例中是 40×8），迭代 $L$ 次（示例为 16 次）来完成计算：先逐元素相乘（$x_t$ 乘 $\overline{{\mathbf{B}}_{\mathbf{t}}}$，${\mathbf{h}}_{\mathbf{t}-1}$ 乘 $\overline{{\mathbf{A}}_{\mathbf{t}}}$），再相加得到 ${\mathbf{h}}_{\mathbf{t}}$，最后用 ${\mathbf{C}}_{\mathbf{t}}$ 与 ${\mathbf{h}}_{\mathbf{t}}$ 的点积加上 $D{x}_t$ 得到输出 $y_t$。

SSM 主体只需要乘法器和加法器，很友好。真正的麻烦在预处理：生成 $\overline{{\mathbf{A}}_{\mathbf{t}}}$ 和 $\overline{{\mathbf{B}}_{\mathbf{t}}}$ 的过程中需要两个非线性函数——Softplus 和指数函数。这就是图 3 中高亮的部分，也是 eMamba 下一轮”动刀”的地方。

Softplus 直接换成 ReLU

第一个近似最简单粗暴：计算离散化参数 $\Delta$ 需要 Softplus 激活函数。Softplus 平滑、可微，但对硬件来说资源开销大。既然 Softplus 和 ReLU 都是单调递增函数、形状接近，eMamba 就直接用硬件实现几乎零成本的 ReLU 替换。实验证明这样换掉之后精度几乎不受影响——因为两者在大部分输入范围内的行为本来就很像。

指数函数的分段近似

第二个近似处理指数函数 $e^x$（计算 $\overline{{\mathbf{A}}_{\mathbf{t}}}$ 时需要）。指数函数同样是硬件杀手。eMamba 沿用”先画像再分段”的套路：

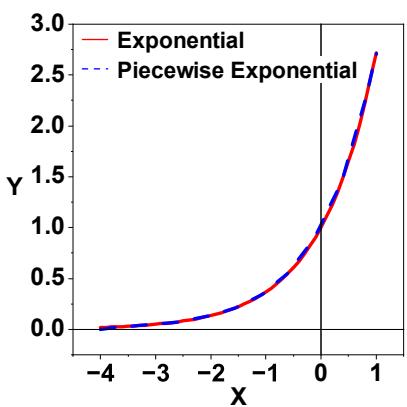

图 4(b)：指数函数与分段线性近似版本的对比。

对训练数据画像后发现：绝大多数输入值小于 1。于是策略是——输入大于 1 时输出恒定（$e^x$ 在这里增长已经很快，直接饱和处理）；输入小于 $-4$ 时输出近似为零（$e^{-4}$ 已经小到可以忽略）；$[-4,1]$ 区间用 11 段直线近似。图 4(b) 显示近似曲线与原曲线几乎重合，精度损失极小。

常见坑：分段近似只能在推理期用，训练期会翻车

这是一个非常容易踩的坑：SiLU 和指数函数的分段线性近似只在推理（inference）阶段启用，训练（training）阶段不可以用。原因是分段线性函数在切点处的导数会发生跳变，即函数的梯度（gradient）形状被改变了，而反向传播恰恰依赖梯度来更新参数——用被扭曲的梯度训练，模型参数会学歪。所以 eMamba 的做法是：训练时用 Range Normalization 和 ReLU（它们本身就是可导的结构性替换），推理时再叠加分段近似。如果你复现这篇论文，一定要把”训练用哪些近似、推理用哪些近似”分清楚。

逐层流水线策略

算子层面的优化做完后，还要解决架构层面的问题：怎么让这些计算块高效地协同工作？答案是逐层流水线（Layer-wise Pipelining）。

为什么 SSM 特别适合流水线

Transformer 的注意力机制有个先天缺陷：它需要整个序列的所有 token 都到位才能开始计算（因为每个 token 要和所有其他 token 交互）。这意味着流水线的第一级必须等很久。而 SSM 是逐 token 顺序处理的，读到一个 token 就能开始算一个，天然适配”流水线不停流动”的模式，也完全不需要缓存整个长度为 $L$ 的序列。

怎么组织流水线

eMamba 把 Mamba 的每个计算层当作流水线的一个”站台”（stage），token 像产品一样依次穿过各个站台。图 5 展示了这个调度过程：每一行是一个 token，每一列是一个抽象时钟周期（从 Cycle A 到 Z），彩色块表示各层的关键操作。

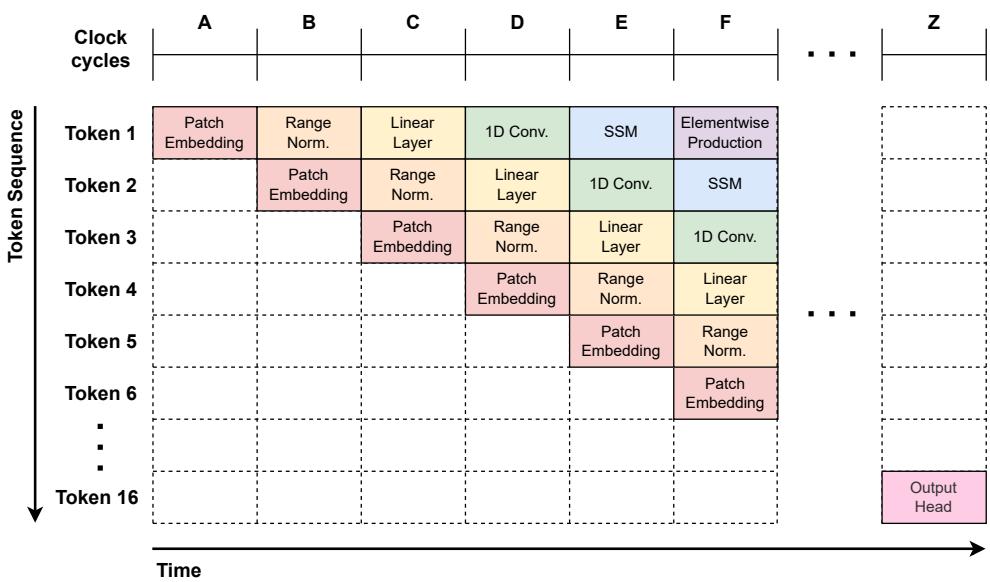

图 5：eMamba 跨抽象时钟周期的逐层流水线调度。每行对应一个输入 token，每列是一个流水线级。

流水线组织中有几个工程细节值得注意：

• 各层执行时间不同：不同层的计算复杂度和维度不一样，快的层会提前干完活。eMamba 用 ready/valid 握手协议同步各站——先完成的层停下来等下一站准备好接收 token，形成一个”不均匀但协调”的流水节奏。
• 严格的逐 token 处理：每个 token 都是一个固定维度的完整向量，半个 token 或者交叠输入会破坏这些数学运算的约束，所以必须一个 token 处理完才放行下一个。
• 不需要等整个序列：每个层只要上游的 token 一就绪就开工，数据在网络里连续流动，硬件利用率因此很高。

以 MARS 数据集为例：每帧输入被切成 16 个不重叠的图像块（patch），每个 patch 当作一个 token，量化后逐个送进 eMamba。这种做法处理第一个 token 的完成时间确实比全异步流水线长一点，但换来的是控制逻辑大幅简化、时序收敛（timing closure）更容易保证——对实际芯片设计来说，这笔买卖非常划算。

近似感知的神经架构搜索 NAS

前面的近似手段都就位了，但模型本身的”体格”——有多少层、每层多宽——还没定。这就是 NAS（Neural Architecture Search，神经架构搜索）的任务。

搜什么：五个关键超参数

eMamba 对五个超参数做搜索：$(D,E,P,M,N)$，对应符号表里的定义——

• $D$（token 大小）和 $E$（扩展因子）决定 Mamba 块的内部维度，直接影响模型的表达能力和容量；
• $P$（patch 大小）决定数据怎么被空间切分，进而决定序列长度 $L$；
• $N$（状态维度）决定状态空间矩阵 $\overline{{\mathbf{A}}_{\mathbf{t}}}$、$\overline{{\mathbf{B}}_{\mathbf{t}}}$、${\mathbf{C}}_{\mathbf{t}}$ 的形状；
• $M$（Mamba 块数量）越多，误差通常越小，但参数量也越大。

“近似感知” 的含义是：搜索是在近似已经开启的条件下进行的——训练时使用 Range Normalization 和 ReLU（前面说过，分段 SiLU 和分段指数只在推理时用）。这样搜出来的架构，其精度评估反映的就是真实部署时的状态，不会出现”搜索时很美、部署后翻车”的错位。

搜索结果长什么样

图 6 展示了 MARS 数据集上的 NAS 结果：横轴是参数量，纵轴是相对于真值的平均均方根误差（RMSE，Root Mean Square Error）。棕色点是各种近似感知 Mamba 架构的精度-大小组合，它们和 CNN、ViT 的实现点画在同一张图里比较。

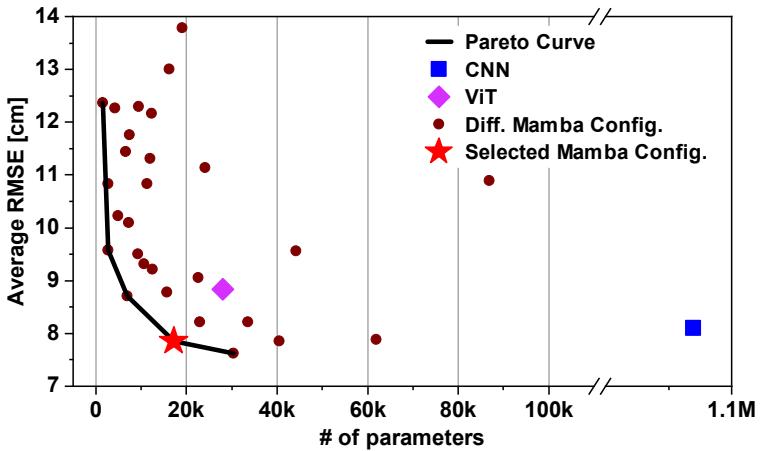

图 6：MARS 数据集上的近似感知 NAS 结果，红星标出最终选定的配置。

图中呈现清晰的权衡曲线：参数越多精度越好，但收益递减。eMamba 在帕累托前沿（Pareto front，即”不增加参数就无法提升精度”的最优边界）上，选了红星标记的那个配置——参数量最小、同时精度与 CNN 基本持平的点。这种”精度够用就不再加料”的克制，正是边缘部署该有的价值观。

量化优化

最后一道工序是量化（Quantization）：把模型里的浮点数运算全部换成整数运算。整数运算在硬件上更快、更省电、占内存更少，是边缘部署的标配。

全整数量化：对称均匀量化

量化的基本公式是：

$$Q(x)=\mathrm{clamp}\left(\lfloor \frac{x-Z}{S}\rceil ,\underset{\text{range}}{\min },\underset{\text{range}}{\max }\right)$$

其中 $Z$ 是零点（zero-point），$S$ 是缩放因子（scale，决定相邻量化值的间隔），${\min }_{\text{range}}$ 和 ${\max }_{\text{range}}$ 由位宽 $b$ 决定：

$$\underset{\text{range}}{\min }=-2^{b-1},\underset{\text{range}}{\max }=2^{b-1}-1$$

eMamba 对模型数据分布画像后发现：绝大多数激活值和权重都集中在零附近。于是采用对称均匀量化——零点直接取 0，浮点乘法因此可以用整数乘法加位移动（bit shift）实现，硬件成本极低。

位宽怎么选？作者系统测试了权重、偏置、激活值分别为 8-bit、16-bit、32-bit 的所有组合，发现：权重和偏置的位宽对精度影响可以忽略，激活值的位宽有一些影响但降幅也不大。于是干脆全模型统一 8-bit，不为不同参数设计复杂的混合位宽方案——位宽方案越复杂，硬件架构越复杂，得不偿失。

Scale-aware 量化的 SSM 层：唯一例外的 24-bit 状态

但有一个地方 8-bit 搞不定：SSM 层的中间隐藏状态 ${\mathbf{h}}_{\mathbf{t}}$。

问题出在 SSM 的递归本质上。计算 ${\mathbf{h}}_{\mathbf{t}}$ 时，上一时刻的状态 ${\mathbf{h}}_{\mathbf{t}-1}$ 要乘以 $\overline{{\mathbf{A}}_{\mathbf{t}}}$。在整数运算中，两个量化数相乘，它们的缩放因子也要相乘。由于递归会在整个序列上不断重复，缩放因子和位宽会一步步累积爆炸——不加处理的话，几个时间步之后位宽就溢出了。

eMamba 的解法是给 SSM 层做”特殊照顾”——scale-aware（缩放因子感知）量化：

1. 中间隐藏状态 ${\mathbf{h}}_{\mathbf{t}}$ 用更高的位宽（避免截断误差），并配合**再量化（re-quantization）**控制位宽增长；
2. 但再量化会丢失 ${\mathbf{h}}_{\mathbf{t}}$ 的信息，而 ${\mathbf{h}}_{\mathbf{t}}$ 马上还要用来算当前 token 的输出 $y_t$。聪明的处理顺序是：先用完整的 24-bit ${\mathbf{h}}_{\mathbf{t}}$ 算出 $y_t$，然后再对 ${\mathbf{h}}_{\mathbf{t}}$ 再量化存储，供下一步当 ${\mathbf{h}}_{\mathbf{t}-1}$ 用；
3. 存储之前，${\mathbf{h}}_{\mathbf{t}}$ 会除以 $\overline{{\mathbf{A}}_{\mathbf{t}}}$ 的缩放因子，从源头上防止位宽跨时间步累积。

落到 MARS 数据集的具体实现上：$\overline{{\mathbf{A}}_{\mathbf{t}}}$ 的缩放因子固定为 $2^{-7}$，所以 INT24 的结果右移 7 位后存成 INT17；24-bit 的 ${\mathbf{h}}_{\mathbf{t}}$ 用于计算 $y_t$，$y_t$ 再量化到 INT8。SSM 块中除 ${\mathbf{h}}_{\mathbf{t}}$ 以外的所有输入、输出和参数全部限制在 INT8，控制面积成本。

通关标准一：能自己讲清楚"为什么 8-bit 全量化会卡在 SSM 上"

学到这里，建议你合上资料自测一次：能否不看原文，把下面这条因果链完整讲出来——SSM 是递归的 → 递归中量化数相乘会累积缩放因子 → 位宽随时间步爆炸 → 所以 ${\mathbf{h}}_{\mathbf{t}}$ 需要 24-bit + 再量化 → 但再量化丢信息 → 所以先用完整 ${\mathbf{h}}_{\mathbf{t}}$ 算输出再降位宽存储。能讲清楚这条链，说明你真正理解了 scale-aware 量化的设计逻辑；讲不清楚的话，建议回到上一节再读一遍。

实验结果：精度与硬件收益

方法讲完了，该验收了。实验在四个数据集上展开：

• Fashion-MNIST：70000 张 28×28 灰度服装图片，10 分类任务，指标是分类准确率；
• CIFAR-10：60000 张 32×32 彩色图片，10 类物体，50000 训练 / 10000 测试，指标是分类准确率；
• MARS：基于毫米波雷达的人体姿态估计开源数据集，40083 帧 3D 点云，每帧输出 19 个人体关节的 3D 坐标（57 个值），指标是 MAE（平均绝对误差）和 RMSE，单位厘米；
• WikiText2：维基百科文章构成的词级语言建模数据集，约 200 万 token，指标是困惑度（Perplexity，越低越好）。

精度与模型大小对比

先看 ViT 对比（下表整理自论文 Table 3）：

亮点非常多：

• Fashion-MNIST 上，eMamba 在 FP32 下参数量只有 ViT 的 1/19.9（157K vs 3.04M），准确率反而更高（90.2% vs 87.6%）；
• CIFAR-10 和 MARS 上精度持平（78.3% vs 77.5%；7.85 vs 7.38 cm），模型分别缩小 2.02 倍和 1.63 倍；
• INT8 量化后，两者都有轻微精度下降，但相对格局不变，Fashion-MNIST 和 MARS 上 eMamba 依旧占优；
• 唯一的小挫折是 INT8 下的 CIFAR-10（72.6% vs 75.6%），原因是 eMamba 对逐通道统计变化的量化噪声更敏感。

语言任务也能打：WikiText2 长序列稳定性

为了证明 eMamba 不是只会做小玩具，作者又在 WikiText2 上做了语言建模测试。所有对比模型（RNN、LSTM、ViT、无近似的参考 Mamba、eMamba）都被配置成约 600 万参数的同等体型，序列长度从 512 一路拉到 8192。

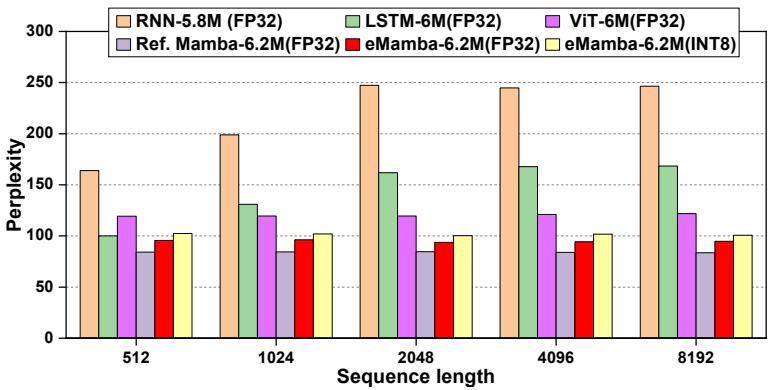

图 7：WikiText2 数据集上不同模型困惑度随序列长度的变化。

结果差异非常戏剧化：RNN 的困惑度从 163.91（长度 512）恶化到 246.45（长度 8192），LSTM 从 99.99 恶化到 168.42——传统循环网络记不住长程依赖。而 ViT、参考 Mamba、eMamba（FP32）的曲线几乎是平的，eMamba 甚至从 95.61 微降到 94.69。INT8 量化版的 eMamba（100.8 → 102.4）和自己的 FP32 版几乎重合，说明量化对它几乎没有伤害。这验证了 SSM 架构在长序列上的天然优势，eMamba 的各种近似并没有破坏这种优势。

MARS 上的详细对比（论文 Table 4）

关键观察：

• 对比 CNN：eMamba 的 MAE 更好（5.66 vs 5.93 cm），但模型小了 63 倍（67.3KB vs 4.14MB）；INT8 下同样精度更好（6.63 vs 6.67 cm）且小 63 倍；
• 对比 ViT：eMamba 的 MAE 略差（5.66 vs 5.14 cm），但小 1.63 倍，而且——这是决定性的一点——eMamba 的计算复杂度是线性的 $O(n)$，ViT 是平方级的 $O(n^2)$。对实时边缘计算来说，这个复杂度差异会直接转化为下面这些硬件性能数字。

Range Normalization 的设计空间探索

上 FPGA 之前，作者先单独探索了 Range Normalization 层的并行度设计空间。实现平台是 AMD Zynq UltraScale+ MPSoC ZCU102 开发板。除法无法用标准 DSP48E2 算术块完成，所以每个计算单元需要一个 DSP 加一个专用除法器。由于 MARS 的 token 维度是 20，作者测试了 1、2、4、5、10、20 个计算单元的配置。

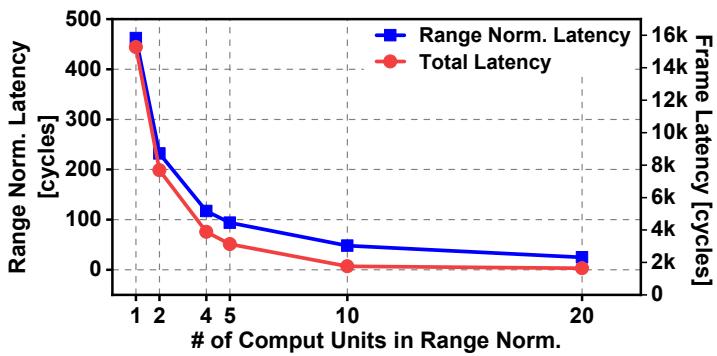

图 8：Range Normalization 延迟和帧延迟随计算单元数量的变化，超过 10 个单元后收益递减。

一个计算单元处理每个元素需要 25 个周期（2 周期算均值和极差，23 周期做除法、乘法、加法和移位）。结果（见图 8 和下表）：

从 1 个单元加到 10 个，Range Normalization 延迟和帧延迟几乎线性下降——说明这一层就是瓶颈本身。超过 10 个之后收益递减，因为流水线里其他级（每 token 约 40 周期）和最后的投影层（58 周期）成了新瓶颈。资源占用则随单元数线性增长，但绝对值小得可怜：即使用满 20 个单元，也只占整个 ZCU102 平台的 1.32% LUT、0.18% FF、1.59% DSP。最终 eMamba 选择了 20 单元全并行配置——换来 Range Normalization 延迟降 1.92 倍、帧延迟降 1.08 倍，代价几乎可以忽略。

通关标准二：会算"瓶颈转移"这笔账

Range Normalization 这个案例教会我们一件事：优化一个模块之前，先确认它真是瓶颈；优化之后，要重新确认下一个瓶颈在哪。10 个单元之后继续加并行之所以无效，是因为瓶颈转移到了其他流水线级。做系统优化的人如果只盯着单一模块猛堆资源，很容易钱花了速度没上去。这是硬件工程（其实也是软件性能工程）里最朴素也最容易被忽略的道理。

FPGA 性能与资源对比

正式的硬件对比在 ZCU102 上进行，所有设计跑在 100MHz 时钟。对比对象包括：用 FINN 框架实现的量化 CNN 加速器、基于 I-ViT 的 ViT 加速器、以及一个”朴素 Mamba”（Naïve Mamba，用 I-ViT 的 I-layer normalization 和移位指数近似、MARCA 的分段 SiLU 拼出来的硬件基线）。eMamba 实现了两个版本：可重构版（权重可在运行时更新）和嵌入式版（权重固化）。下表整理自论文 Table 6：

两个 eMamba 版本处理一帧都只要 1,643 个周期，折合 16.43 微秒的推理时间——比 CNN 快 5.62 倍、比 ViT 快 4.95 倍、比朴素 Mamba 快 6.22 倍。吞吐量 263 Mb/s，分别是 CNN 的 9.95 倍、ViT 的 2.22 倍、朴素 Mamba 的 5.32 倍。

资源利用率方面（图 9）：

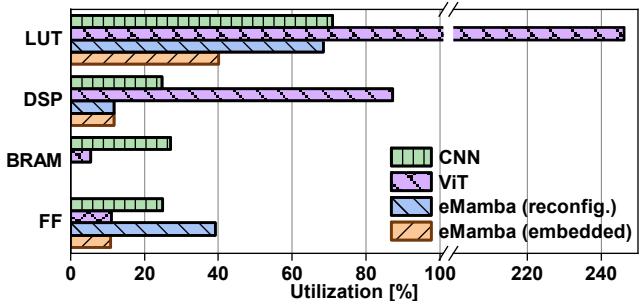

图 9：8-bit 量化 CNN、ViT 和 eMamba 的资源占用对比。

• LUT：可重构版 eMamba 用 68.5%，嵌入式版 40.0%，CNN 用 71.0%，而 ViT 需要的 LUT 达到 ZCU102 容量的 246%——ViT 根本放不下这块板子，不做大改架构就无法部署；
• DSP：两个 eMamba 版本只用 11.8%，CNN 用 24.8%，ViT 用 87.3%；
• BRAM（片上存储块）：两个 eMamba 版本一块都没用，CNN 用 247 块、ViT 用 50 块——eMamba 的流水线设计完全靠寄存器和 LUT 撑起数据通路，内存效率碾压；
• FF：可重构版用 39.1%（它用触发器存权重，所以高一些），嵌入式版 10.8%。

ASIC 级对比：GF 22nm

FPGA 之外，作者还用 GlobalFoundries 22FDX FDSOI 22nm 工艺把 eMamba 和 ViT 做成了 ASIC 版图级设计（eMamba 的版图见图 10，核心尺寸 0.5913mm × 0.5917mm，也就是说整个加速器还不到 0.36 平方毫米）。

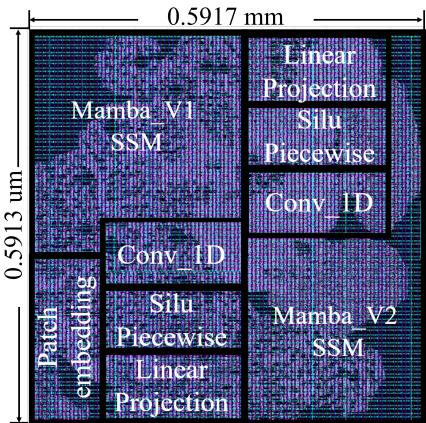

图 10：eMamba 的 ASIC 版图布局。

具体数字：ViT 需要 888 万个 NAND2 等效门，eMamba 只要约 186 万个，面积小 4.77 倍；在 300MHz 下，eMamba 总功耗 76.10mW 动态 + 95.27μW 漏电，ViT 是 746.95mW 动态 + 3.19mW 漏电，总功耗低 9.84 倍；处理第一张图，eMamba 耗能 1.254μJ，ViT 耗能 60.99μJ，能耗低 48.6 倍——这主要得益于 1,643 周期 vs 8,130 周期的延迟差。对电池供电的边缘设备来说，48.6 倍的能耗差就是”能用一星期”和”半天就没电”的区别。

消融实验：每个优化到底值不值

最后用消融实验（Ablation Study）回答一个尖锐的问题：eMamba 的每个近似技术，单独拎出来到底贡献几何？

作者构造了一个朴素 Mamba 基线，把 I-ViT 和 MARCA 的近似技术逐个塞进去（下表 (a)），再和 eMamba 自己的技术逐个测试（下表 (b)）。所有测试都在 MARS 数据集、INT8 精度下进行：

(a) 朴素 Mamba（用 I-ViT / MARCA 的近似）：

(b) eMamba（用自己的近似）：

两个表格放在一起看，结论非常震撼：

• 朴素 Mamba 的近似方案在 INT8 下是灾难：I-layer normalization 单独使用就把 MAE 从 8.45cm 拉爆到 26.4cm（缩放因子估计不当），移位指数也不理想（13.2cm），四项全开更是高达 45.5cm。也就是说，把别家（为 LLM 设计的）近似方案照搬到边缘场景，精度直接崩盘；
• eMamba 的近似方案不但不掉精度，反而涨精度：Range Normalization 单独使用就把 MAE 从 8.45 降到 6.71、RMSE 从 10.4 降到 8.89；分段 SiLU、分段指数、ReLU 各自的影响都在 0.06cm 以内；四项全开反而达到全场最好的 6.63 / 8.84。这说明 eMamba 的设计在 INT8 量化环境下天然更稳健。

系统级性能的消融（论文 Table 9）则揭示了流水线中的瓶颈效应：

注意一个有意思的现象：单独开启分段 SiLU、分段指数或 ReLU，帧延迟纹丝不动（还是 10,220 周期）——但单独开启 Range Normalization 就把延迟砍到 2,480 周期。为什么？因为归一化是 Mamba 块的第一级流水线，朴素 Mamba 用的 I-layer normalization 延迟极高，后续所有层都只能干等它。瓶颈不解锁，其他地方的优化再好也传导不出来。四项全开后，Range Normalization 把瓶颈疏通，其他近似的延迟收益才得以在流水线上层层兑现，最终把帧延迟压到 1,643 周期、吞吐量推到 263 Mb/s。这又一次印证了前面说的”瓶颈转移”逻辑——只不过这次是反着讲：先解瓶颈，才能放大其余优化的价值。

总结

回顾整篇论文，eMamba 的价值可以浓缩成三句话：

1. 架构层面：Mamba 的线性复杂度和选择性状态机制天然适合边缘场景，但在 eMamba 之前，没有人给它做一套完整的端到端硬件加速框架——已有的两个 Mamba 加速器都瞄准 LLM，评估方式（仿真器/综合工具）也不如 eMamba 扎实（FPGA 原型 + GF 22nm 版图）。
2. 方法层面：eMamba 的武器库包括——带可学习参数的 Range Normalization 替代 Layer Normalization、数据画像驱动的分段线性近似（SiLU 17 段、指数 11 段）、Softplus 换 ReLU、逐层流水线 + ready/valid 握手、近似感知 NAS、统一 INT8 加 scale-aware SSM 层的混合量化。每项技术都有明确的”为什么”和消融数据支撑。
3. 结果层面：精度上用 1.63–19.9 倍更少的参数追平或超越 CNN/ViT，在 WikiText2 上展现长序列稳定性；硬件上相对 CNN 加速器延迟低 5.62 倍、吞吐高 9.95 倍，相对 ViT 加速器面积小 4.77 倍、功耗低 9.84 倍、能耗低 48.6 倍。

对初学者来说，这篇论文最大的启发或许是它的方法论完整性：算法近似、架构搜索、量化策略、流水线设计、硬件验证环环相扣，每一环都朝着”边缘部署”这个同一目标对齐。单独看任何一项技术都不算惊世骇俗，但组合起来、并以流片级验证兜底，就构成了一篇扎实的系统工作。作者也强调这个框架是通用的，可以推广到 S4、S5、H3 等其他 SSM 架构上——SSM 硬件加速这个方向，才刚刚开始。

自测题：读完这篇，检验一下自己

1. 为什么 eMamba 要用 Range Normalization 替代 Layer Normalization？它用什么硬件资源换掉了哪些昂贵运算？ Layer Normalization 需要计算方差、开平方根、做除法，这三样在硬件里都很贵。Range Normalization 用极差（最大值减最小值）替代标准差，把平方根和标准差计算变成了比较器（找最大最小值），只保留一个除法；再通过可学习的 $\gamma$、$\beta$ 参数补偿近似带来的精度损失。除法本身还可以通过多计算单元并行来摊薄延迟（最终选了 20 单元全并行，资源开销不到平台的 2%）。

2. SiLU 的分段近似为什么在 $[-7,7]$ 区间切 17 段，区间外却处理得那么粗暴？ 因为对训练数据画像后发现激活值近似服从零均值高斯分布，绝大多数输入聚集在零附近；而 SiLU 恰好在 $[-7,7]$ 区间内非线性最强（先降后升）。所以误差预算全部花在数据密集、曲线弯曲的区域，保证每段误差不超过 3%；区间外（小于 -7 置零、大于 7 恒等）要么数据到不了，要么函数本身近似线性，粗暴处理不影响精度。这是”数据感知的近似”思想。

3. SiLU 和指数函数的分段近似为什么只能在推理阶段用，不能用于训练？ 分段线性函数在切点处导数不连续、梯度形状被改变，而训练的反向传播依赖梯度更新参数，用被扭曲的梯度训练会让参数学歪。所以 eMamba 训练时只用结构性替换（Range Normalization、ReLU），推理时才叠加分段近似。

4. SSM 层的中间状态 ${\mathbf{h}}_{\mathbf{t}}$ 为什么不能和其他参数一样用 INT8？eMamba 是怎么处理的？ 因为 SSM 是递归的：每一步 ${\mathbf{h}}_{\mathbf{t}-1}$ 乘以 $\overline{{\mathbf{A}}_{\mathbf{t}}}$ 时，两者的缩放因子也要相乘，位宽随时间步累积爆炸。eMamba 的处理是三步走：${\mathbf{h}}_{\mathbf{t}}$ 用更高位宽（INT24）计算；先用完整的 24-bit ${\mathbf{h}}_{\mathbf{t}}$ 算出当前输出 $y_t$（避免再量化丢信息污染输出）；存储为下一步的 ${\mathbf{h}}_{\mathbf{t}-1}$ 之前，除以 $\overline{{\mathbf{A}}_{\mathbf{t}}}$ 的缩放因子（右移 7 位）再降位宽，从源头阻断位宽累积。

5. 消融实验中，为什么单独开启分段 SiLU、分段指数或 ReLU 对帧延迟毫无帮助，四项全开却能达到 1,643 周期？ 因为流水线瓶颈在第一级的归一化：朴素 Mamba 的 I-layer normalization 延迟极高，后续层全部在等它，其他模块的优化收益被堵在瓶颈后面无法兑现。单独开启 Range Normalization 把瓶颈疏通（延迟降到 2,480 周期），后续层的延迟改进才能顺着流水线逐级传导，四项全开最终压到 1,643 周期。这是系统优化中”先解瓶颈、再谈其他”的经典案例。
