FC-GPU：用反馈控制给嵌入式 GPU 做实时调度

这一篇在干嘛？

论文《FC-GPU: Feedback Control GPU Scheduling for Real-time Embedded Systems》（Subramaniyan & Wang，ACM TECS 2025，25 页）要解决一个越来越普遍的问题：自动驾驶、VR 头显这类嵌入式系统把 GPU 当成关键算力，但 GPU 上的任务执行时间会剧烈波动，传统调度方法保证不了实时性。现有方案绝大多数是开环的，依赖离线估计的最坏执行时间（WCET），估计小了就超时、估计大了就浪费硬件。FC-GPU 是第一个把**反馈控制实时调度（FCS）**用到 GPU 上的工作：它为每个任务定义响应时间比 RTR = 响应时间 / 周期，推导出一个多输入多输出（MIMO）系统模型来描述任务之间的资源争抢，再基于该模型设计比例控制器，动态调每个任务的调用速率，把 RTR 稳定控制在设定点（如 0.9）。在 NVIDIA RTX 3090 和 AMD MI-100 上的实测表明，即使任务执行时间在运行中大幅增加，FC-GPU 也能把响应时间方差从基线的 4499.55 ms² 降到 0.45 ms²，执行抖动从 24.74% 降到 5.15%，截止错失率压到 2% 以下。

一、问题：为什么 GPU 上的实时调度这么难

1.1 先说清楚”实时”在这里是什么意思

嵌入式系统里的”实时”（real-time）不等于”快”，而是**“必须在截止时间（deadline）之前完成”**。一个每秒必须处理 30 帧图像的自动驾驶感知任务，如果第 100 帧处理了 50 毫秒，哪怕平均只要 10 毫秒，这一帧也算是失败——因为车已经往前开了 1.5 米，决策用的是过期信息。

本文讨论的是软实时（soft real-time）：偶尔错过截止可以容忍，但要尽可能少、尽可能可控。这与硬实时（一次都不能错）相对。自动驾驶、VR 渲染、视频监控都属于软实时——掉一帧人会难受，但不会立刻出人命。

1.2 GPU 的四个”不讲道理”

CPU 上的实时调度理论已经发展了几十年，有成熟的速率单调调度（RMS, Rate Monotonic Scheduling）和可调度利用率界（schedulable utilization bound）——比如”只要总利用率低于 69%，RMS 一定可调度”。但 GPU 上这套东西几乎全部失效。原因有四条，一条比一条致命：

（1）GPU 利用率没有可调度界。 CPU 上的 RMS 界是从”周期性任务 + 可抢占 + 利用率 = 执行时间/周期”这套模型推出来的。但 GPU 的执行时间本身会随并发任务数变化（下一节会看到，N 个任务并发时每个任务的响应时间约为 N × e_i），所以”利用率”这个分母就不固定，界自然无从谈起。这是为什么已有的反馈控制调度（FCS）不能直接搬到 GPU 上的第一条理由。

（2）GPU 内部调度不透明。 大部分商用 GPU 的硬件调度器是闭源的。你提交一个 kernel（核函数），它什么时候被放到哪个 SM（流式多处理器）上跑、什么时候被切走、中间被抢占了几次，你都看不见，只能通过 nvidia-smi 之类的工具看到很粗的状态。这意味着你没法像在 CPU 上那样精确计算一个任务的响应时间上限。

（3）GPU 缺乏有效的抢占。 CPU 上任意指令边界都能做上下文切换。GPU 不一样：一个 kernel 一旦发射，往往要跑到某个较粗的粒度才能被打断（论文提到数据搬运是在分段边界处抢占）。GPU 上下文切换的开销主要来自保存巨大的寄存器文件和刷新缓存，文献报告一次 GPU 上下文切换要 50 到 750 微秒——这在毫秒级任务上是不可忽略的比例。

（4）任务之间会互相拖慢，而且是”我调我自己会害了别人”。 这是本文建模的核心。如果任务 A 提高调用速率，它占用 GPU 的时间片变多，任务 B 的响应时间就变长；B 的变长又会导致 B 的完成时间推迟，反过来影响 A。这是一种耦合。

1.3 开环方案的死穴：WCET 估不准

传统的实时 GPU 调度基本都是**开环（open-loop）**的：离线用基准程序测出每个任务的最坏执行时间 WCET（Worst-Case Execution Time），然后按这个 WCET 做可调度性分析，把参数写死，运行时不再改。

问题在于执行时间会剧烈变化。论文给了一个非常具体的例子：Apollo（百度开源自动驾驶平台）的交通灯检测器，执行时间会因为检测到的交通灯数量不同而增加 330%。也就是说，最坏情况是最坏情况的 4.3 倍。

于是系统设计者陷入两难：

• 低估 WCET → 运行时出现截止错失（deadline miss）；
• 高估 WCET → 按最坏情况配置硬件，得多买好几块 GPU，成本爆炸。

论文明确指出：虽然保守地高估 WCET 确实能保证运行时可调度，但这会导致所需 CPU/GPU 数量显著增加，系统设计者通常不想要这个结果。

1.4 为什么反馈控制是对的解药：恒温器类比

到这里，思路其实已经很自然了。想想家里的恒温器（thermostat）：

• 你设定 20°C（设定点 set point）；
• 温度计测当前室温（测量 measured output）；
• 算误差 = 20 − 当前温度（误差 error）；
• 误差大就多烧一会儿暖气（控制输入 control input）；
• 隔一段时间重复一次（采样周期 sampling period）。

恒温器不需要知道房子的热容、墙的导热系数、外面刮几级风、窗户漏不漏气。它只看”现在冷不冷”，然后按比例调节。这就是反馈控制的威力：用一个粗略的模型 + 持续的测量修正，换来在模型不准甚至环境剧变时依然稳如老狗的行为。

FC-GPU 做的就是这件事，只不过：

关键的设计洞见是：论文没有选择”控制 GPU 利用率”或”控制截止错失率 DMR”作为目标，而是选择了控制每个任务的响应时间。原因是：

• 利用率不行：如上所述，RMS 界不适用于 GPU；
• DMR 不行：已有的 FCS 工作把截止错失率控制在一个设定值（比如 1%），但恒定 1% 的错失率即使对软实时系统也是不可接受的——你总不能跟用户说”我们保证每 100 帧必定掉 1 帧”。

所以控制目标定为：让每个任务的响应时间都短于各自的截止时间。而做法不是直接改优先级或时间片长度（GPU 不给你这个接口），而是调任务的调用速率——跑慢一点，自然就不超时了。这个思路叫速率适配（rate adaptation），在实时系统里被广泛使用，而且很多真实系统本来就允许速率在一定范围内调整（实时多媒体、自动驾驶都是）。

二、前置知识：GPU 到底是怎么分时共享的

要设计控制器，必须先搞清楚被控对象的脾气。论文第 3 节专门分析了 NVIDIA 和 AMD 两种 GPU 的调度机制。

2.1 NVIDIA 的三种计算模式

NVIDIA GPU 有三种 compute mode：

设置为默认模式的命令是 sudo nvidia-smi -c 0。

除了模式，还有一个关键要求：任务必须从不同的进程（process）启动。因为只有在设备驱动层面来自不同进程，每个进程才会被分配一个独立的 GPU context（代表 GPU 上的虚拟地址空间和运行时状态），来自不同进程的 context 才会被时间分片调度。如果所有任务都在同一个进程里发 kernel，它们会串行排队，根本拿不到并发。

2.2 AMD 需要改驱动

AMD GPU 默认使用空间共享（spatial sharing）——多个进程同时占用 GPU 的不同计算单元。为了统一到时间分片模型，论文修改了 amdgpu 驱动，把模块参数 hws_max_conc_proc 设为 1，把驱动从”多进程共享”切换到”单进程优先”模式，然后重新编译驱动。

这个细节很能说明问题：在真实 GPU 上做实时调度研究，光是让实验环境符合你的模型假设就得动驱动。

2.3 GPU 时间分片 ≠ CPU 时间分片

两者最大的区别在于上下文切换的代价和做法：

• 开销来源：保存大量寄存器文件（register files）和刷新缓存（cache flushing）。GPU 有成千上万个寄存器，全存一遍代价极高。
• 优化手段：GPU 采用部分状态保存（partial state-saving）——共享内存、寄存器、全局内存这些跨时间片保留，不做不必要的数据搬运。
• 内存管理：从 Pascal 架构开始，NVIDIA GPU 使用按需分页（demand paging），这保证了一个 context 的 GPU 内存在上下文切换时不会被换出（无论集成还是独显）。
• 数据搬运：GPU 用专门的**拷贝引擎（copy engine）**把数据从主存搬到显存，驱动会把大块传输切成小段，抢占只发生在这些分段的边界。

2.4 最重要的经验规律：响应时间 ≈ N × e_i

论文用一个矩阵乘法负载做了实验：1 个进程、2 个、3 个、4 个同样的矩阵乘进程并发，测响应时间。结果符合一个非常干净的规律——响应时间正比于 N × e_i，其中 N 是并发任务数，e_i 是独占 GPU 时的执行时间。

为什么会这样？因为理想时间分片下，GPU 把时间平均分成 N 份，每个任务每轮只拿到 1/N，所以完成时间就变成 N 倍。这个观察与很多 NVIDIA GPU 使用的时间分片机制一致。

这条规律是整个建模的基础：它告诉我们，任务之间的争抢可以用”别人的有效执行时间 × 别人的调用速率”来量化——这正是下一节模型的来源。

三、控制目标：用 RTR 把”离截止还有多远”量化

3.1 任务模型

系统中有 N 个周期性任务 t_i（i = 1..N）。每个任务带这些参数：

两个关键假设：

1. 所有任务都是周期性的。这在嵌入式系统里很合理——传感器、摄像头就是周期性交互的。
2. 截止时间等于周期。因为如果一个作业在自己的周期内没跑完，下一个作业就被释放了，当前作业的结果已经过时。

3.2 RTR：本文的核心度量

响应时间比（RTR）定义为响应时间除以周期：

$$rt{r}_i(k)=\frac{q_i(k)}{p_i(k)}=q_i(k)\times r_i(k)$$

它的语义极其直观：

• RTR = 1：作业恰好在截止时间完成；
• RTR > 1：错过截止；
• RTR < 1：提前完成。

举个论文里的例子：设定点 0.9、周期 2 秒，意味着每个作业要在 1.8 秒内完成。如果某个作业跑了 1.85 秒，它仍然满足 2 秒的截止时间，只是没达到设定点。

为什么留这 10% 的余量？ 这是控制系统的经典做法——设定点留一段安全边界（safety margin），让系统有空间吸收扰动而不至于立刻越界。就像恒温器不会把设定点设成”温度上限”，而是设在中间。

3.3 形式化：一个带约束的优化问题

有了 RTR，控制问题就能写成一个约束优化：

$$\underset{x}{\min }f(x),\text{其中 }f(x)=\sum _{i=1}^N{\left(z_i-rt{r}_i(k)\right)}^2$$

其中优化变量是所有任务的速率向量：

$$x=\left[r_1(k),r_2(k),\dots ,r_N(k)\right]$$

约束条件：

$$r_{\min }\le r_i(k)\le r_{\max }$$

目标函数的含义很直白——最小化所有任务的设定点与实际 RTR 之差的平方和。注意这里是所有任务一起最小化，不是各管各的，这一点后面会非常关键。

约束也很重要：任务速率不能无限调。太慢了系统失去意义（比如摄像头 1 秒才采一帧，自动驾驶就撞了），太快了硬件承受不了。所以速率只能在一个允许区间内动。

论文特别强调：这个优化问题不是离线解的，而是在线用闭环反馈机制解的。 传统做法是先建模再离线求最优解；FC-GPU 是”每个采样周期测一次状态、算一次误差、调一次速率”，让系统自己收敛到最优工作点。这种做法的优势是能立即对变化做出反应，并且在负载波动或执行时间变化时保持鲁棒。

四、FC-GPU 架构：一个跑在 CPU 上的控制环

4.1 整体框架

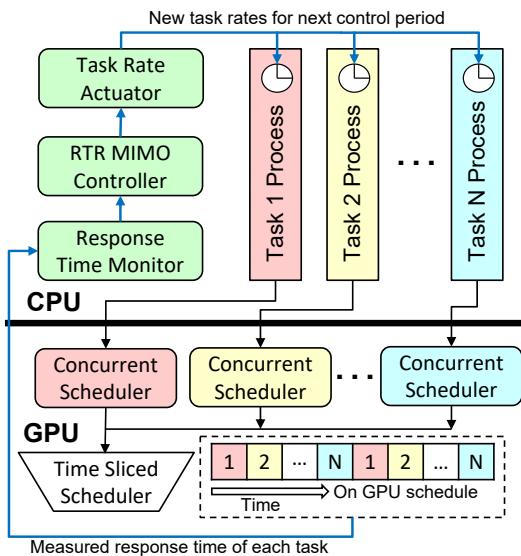

图 1：FC-GPU 控制回路总体框架。控制器周期性地监视每个任务的响应时间比（RTR），据此调整任务速率，使各任务的响应时间短于各自的截止时间。整个 MIMO 控制器位于宿主 CPU 上，由「响应时间监视器 → 控制器 → 任务速率执行器」三部分组成。

4.2 一个控制周期里发生的三件事

控制回路以固定周期被触发，每次做三步：

1. 监视（Monitor）：测量上一控制周期内每个任务的响应时间比 rtr_i(k)。
2. 控制（Controller）：收集所有 rtr_i(k) 以及输入的任务速率 r_i(k)，计算出一个比例修正量 Δ（需要加到任务速率上的增量）。
3. 执行（Actuator）：任务速率执行器收到 Δ 后，据此调整所有周期性任务的 r_i(k)。

用控制理论的术语说：

• 被控变量（controlled variable） = RTR，是我们想稳住的量；
• 操纵变量（manipulated variable） = 任务速率 r_i，是控制器能动的旋钮；
• 参考输入（reference） = 设定点 z_i。

这个类比一定要记牢：FC-GPU 唯一能动的旋钮就是”让任务跑多快”。它不能改 GPU 优先级（闭源驱动不给接口）、不能改时间片长度、不能抢占 kernel。能调的只有速率——这也决定了后面”执行（actuation）“那一步必须做一次换算。

4.3 为什么”速率适配”是个合理的旋钮

论文给出了三条理由：

1. 广泛使用：速率适配在实时系统里是成熟手段；
2. 真实系统本来就允许：实时多媒体应用、自动驾驶系统的任务速率本来就在一定范围内可调；
3. 初始速率未必最优：即使离线给了一组初始速率，也未必能让系统达到期望的利用率和最小错失率，需要在运行时修正。

五、系统建模：把 GPU 变成一个能被控制的受控对象

这是全文最有技术含量的部分。目标：找到任务速率 r_i(k)（输入）与响应时间 q_i(k)（输出）之间的数学关系。

5.1 从实验观察出发

图 2：响应时间遵循 N × e_i 的规律（横轴为并发任务数，纵轴为响应时间）。随着并发任务数从 1 增加到 4，每个任务的响应时间近似线性增长为原来的 N 倍，这正是时间分片机制的直接后果。

论文用的实验负载是矩阵乘法：每个线程计算输出矩阵的一个元素（取 A 的一行与 B 的一列做点积），用 2D grid 与 2D thread block（32, 32）启动，每个 block 算一个 32×32 的输出块。为了优化内存传输，使用了 zero-copy pinned memory（零拷贝锁页内存），让 GPU 直接访问主机内存。响应时间用 CUDA 时间戳器测量。

5.2 响应时间 = 执行时间 + 争抢时间

实时系统里，任务的响应时间通常建模成两部分之和：

• 执行时间 e_i：独占 GPU 时完成任务所需的时间。这个可以离线用基准程序估计。
• 争抢时间 c_i：多个任务竞争同一 GPU 资源时引入的额外延迟。这个无法离线预知。

争抢从哪来？一是上下文切换，二是对 GPU 计算/带宽资源的争夺。关键规律是：一个任务越频繁地竞争 GPU 时间，其他协同调度任务的争抢时间就越高，从而拉长所有任务的响应时间。

5.3 两个具体例子

论文给了两个算例帮助理解，我们把它们完整走一遍。

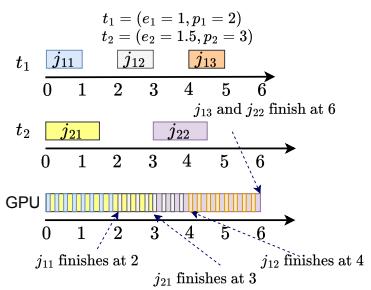

图 3：例 1 中 t₁ 与 t₂ 各作业的释放时间（t₁(1, 2)、t₂(1.5, 3)）。

例 1：t₁(1, 2) 和 t₂(1.5, 3)——即 t₁ 执行时间 1、周期 2；t₂ 执行时间 1.5、周期 3。取 t₁ 的 3 个作业和 t₂ 的 2 个作业。

• 时刻 0：两个任务同时释放，j₁₁ 和 j₂₁ 被时间分片共享；
• 时刻 2：j₁₁ 执行完毕，j₁₂ 立刻释放，继续与 j₂₁ 竞争；
• 时刻 3：j₂₁ 跑完，j₂₂ 释放，与 j₁₂ 竞争、之后与 j₁₃ 竞争。

按 q_i = f_ik − h_ik 计算：j₁₁、j₁₂、j₁₃ 的响应时间都是 2；j₂₁、j₂₂ 的响应时间都是 3。平均响应时间分别是 2 秒和 3 秒。

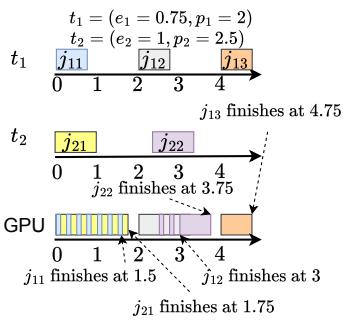

图 4：例 2 中 t₁ 与 t₂ 各作业的释放时间（t₁(0.75, 2)、t₂(1, 2.5)）。

例 2：t₁(0.75, 2) 和 t₂(1, 2.5)。

• j₁₁ 与 j₂₁ 同时释放，时间分片；
• j₁₁ 在时刻 1.5 完成，之后 j₂₁ 独占运行，在 1.75 完成；
• 时刻 2：j₁₂ 释放，此时 GPU 空闲，独占全部资源，时刻 3 完成；
• 时刻 2.5：j₂₂ 释放，与 j₁₂ 时间分片，最终在 3.75 完成；
• j₁₃ 在时刻 4 独立释放，0.75 秒跑完。

响应时间：j₁₁ = 1.5、j₁₂ = 1、j₁₃ = 0.75（平均 1.08）；j₂₁ = 1.75、j₂₂ = 1.25（平均 1.5）。

这两个例子想说明什么？ 注意例 2 中 j₁₂ 的响应时间是 1，而 j₁₁ 是 1.5——同一个任务，不同的作业，响应时间可以差一倍，完全取决于当时有多少别的任务在抢。这种波动正是开环方案无法处理的东西。

5.4 推导出模型

现在把例子一般化。考虑两个任务 t₁ 和 t₂：

• 如果 t₁ 的周期 p₁ = 1/r₁ 接近它的执行时间 e₁，且没有其他任务在用 GPU，那 t₁ 吃满所有 GPU 时间，响应时间 q₁ = e₁。
• 当 t₂ 同时活跃时，两者在重叠区间内竞争 GPU 时间。r₂ 越大，t₂ 被调度的频率越高，重叠区间越频繁，竞争越激烈、上下文切换越频繁，t₁ 和 t₂ 的响应时间都被拉高。
• 反过来，r₂ 越小，t₁ 的响应时间越短。

核心结论：任务 t₁ 的响应时间，取决于别人的速率。 具体量化——t₂ 对 t₁ 造成的争抢，等于 t₂ 的”有效执行时间 × 调用速率”：

$$q_1(k)=e_1+({\theta }_2+e_2)\times r_2(k-1)$$

这个式子非常优雅，值得逐项读：

• e_1：我自己独占时要跑的时间，这部分谁也拿不走；
• (θ_2 + e_2)：t₂ 每次出现要吃掉的 GPU 时间（执行 + 上下文切换）；
• r_2(k-1)：t₂ 的调用速率，即”每秒出现几次”；
• 三者相乘：别人每秒来抢我多少时间，就是我的争抢延迟。

注意 r_2(k-1) 是上一拍的速率——因为这一拍的速率还没生效，系统有一步延迟。这是离散控制系统的标准写法。

论文特别指出：文献报告 GPU 上下文切换耗时在 50 到 750 微秒之间，会显著增加任务响应时间。所以 θ 这一项不是可以忽略的高阶小量。

5.5 从”绝对值”到”增量”：差分方程

控制器设计需要的是”输入变化一点点，输出会变多少”，也就是增量形式。对 t₁ 把上一拍的方程写出来：

$$q_1(k-1)=e_1+({\theta }_2+e_2)\times r_2(k-2)$$

两式相减：

$$q_1(k)-q_1(k-1)=({\theta }_2+e_2)\times \left(r_2(k-1)-r_2(k-2)\right)$$

定义速率增量：

$$\Delta r_2(k-1)=r_2(k-1)-r_2(k-2)$$

代入得到单个任务的差分方程：

$$q_1(k)=q_1(k-1)+({\theta }_2+e_2)\times \Delta r_2(k-1)$$

这个转换是控制理论里的标准操作：常数项 e₁ 被消掉了，方程变成了”输出增量 = 系数 × 输入增量”，控制器设计起来容易得多，而且不再依赖 e₁ 的精确值——这正好呼应了”反馈控制不需要精确模型”的优点。

两个任务的联立形式：

$$q_1(k)=q_1(k-1)+{\tilde{e}}_2\times \Delta r_2(k-1)$$ $$q_2(k)=q_2(k-1)+{\tilde{e}}_1\times \Delta r_1(k-1)$$

其中 ẽ_i = e_i + θ_i 是有效执行时间。

5.6 推广到 N 个任务：MIMO 矩阵形式

对 N 个任务，t₁ 受到的争抢是所有其他任务的争抢之和：

$$q_1(k)=e_1+\sum _{i=2}^N{\tilde{e}}_i\cdot r_i(k-1)$$

写成增量形式：

$$q_1(k)=q_1(k-1)+\sum _{i=2}^N{\tilde{e}}_i\cdot \Delta r_i(k-1)$$

最后是标准的 MIMO（多输入多输出）形式：

$$\mathbf{q}(\mathbf{k})=\mathbf{q}(\mathbf{k}-1)+\mathbf{A}\times \mathbf{r}(\mathbf{k}-1)$$

矩阵 A 的结构是这个模型最值得记住的地方：

• 对角线 A_ii = 0——一个任务的速率不直接影响自己的响应时间（只通过影响别人间接影响）；
• 非对角线 A_ij = ẽ_j（i ≠ j）——任务 j 的速率直接影响任务 i 的响应时间。

展开成完整矩阵：

$$\left[\begin{array}{c}{q}_1(k)\\ q_2(k)\\ ⋮\\ q_N(k)\end{array}\right]=\left[\begin{array}{c}{q}_1(k-1)\\ q_2(k-1)\\ ⋮\\ q_N(k-1)\end{array}\right]+\left[\begin{array}{cccc}0& {\tilde{e}}_2& \cdots & {\tilde{e}}_N\\ {\tilde{e}}_1& 0& \cdots & {\tilde{e}}_N\\ ⋮& ⋮& \ddots & ⋮\\ {\tilde{e}}_1& {\tilde{e}}_2& \cdots & 0\end{array}\right]\times \left[\begin{array}{c}\Delta r_1(k-1)\\ \Delta r_2(k-1)\\ ⋮\\ \Delta r_N(k-1)\end{array}\right]$$

这条对角线为零、非对角线非零的结构，就是”必须用 MIMO 控制器”的全部理由。 如果 A 是对角阵（各任务互不影响），那 N 个独立的单回路（SISO）控制器就够了；但 A 的非对角项不为零，说明动一个任务会牵动所有其他任务，各管各的控制器一定会互相打架。
