🔐 可信平台模块 TPM：嵌入式系统的软硬件协同设计与实测

这一篇在干嘛？

论文出处：N. Aaraj, A. Raghunathan, N. K. Jha，ACM Transactions on Embedded Computing Systems (TECS) 8(1), Article 8, 2008，共 31 页。 要解决的核心问题：标准的可信计算要求在主板上一颗独立的 Trusted Platform Module（TPM，可信平台模块）芯片，但嵌入式设备既塞不下这颗芯片、也掏不起这颗芯片的钱，于是只能把 TPM 用软件实现（SW-TPM）；问题是——电池供电的嵌入式处理器跑得动吗？ 作者的软硬件协同划分思路分三层：先把密码算法从 RSA 换成同等安全强度但密钥短得多的 Elliptic Curve Cryptography（ECC，椭圆曲线密码）；再剖析 ECC 的计算热点（99.5% 时间花在标量点乘上），用自定义指令把最底层的二元域乘法搬进流水线；最后把点乘按标量位拆分到多核上并行。 主要结论：换成 ECC 后，单条 TPM 命令平均执行时间降 6.51 倍、能耗降 6.75 倍；放到真实应用里（可信启动、VoIP、SSL）平均能耗降 10.75 倍；再加上自定义指令与多核并行，单条命令最高再加速 5.71 倍，而硬件代价只有 30,137 个 NAND 门（约 0.24 mm²，相当于基准处理器面积的 31.72%）。

一、背景：嵌入式设备为什么需要”可信”

先从一个你可能没意识到的变化说起。

二十年前，嵌入式系统大多是”封闭的铁盒子”：跑一段写死在 ROM 里的固件，没有网络，没有第三方应用，能出什么安全问题？但今天，你的智能门锁、车载 T-Box、工业网关、POS 机、智能摄像头，跑的都是完整的 Linux，能通过 Wi-Fi / 4G 联网，还能被远程 OTA 升级。它们同时具备了两件危险的事：

1. 软件复杂度暴涨——几百万行代码意味着几千个潜在漏洞；
2. 物理上暴露——设备放在楼道里、电线杆上、车底，攻击者可以拆壳、接 JTAG、换 Flash。

Desktop 世界用”杀毒软件 + 打补丁”这套被动防御已经证明是失败的（CERT 的漏洞数量年年增长）。嵌入式设备更惨：它没有算力跑杀软，也没有人记得给它打补丁。

于是产业界提出了另一条路——Trusted Computing（可信计算）：不去试图”检测所有坏软件”，而是反过来，先证明这台机器的软件状态是我期望的那个状态，再决定要不要相信它。

一句话区分

传统安全回答”你是谁”（身份认证）；可信计算回答”你现在是什么状态”（平台完整性证明）。后者需要硬件配合，因为如果证明者自己就是被攻破的操作系统，它说的任何话都不可信。

可信计算的标准化工作由 Trusted Computing Group（TCG，可信计算组织）推动，落地形态就是主板上一颗单独的 TPM 芯片。它已经被大量笔记本和服务器采用。问题来了：

嵌入式设备加不起这颗芯片。

• 成本：独立的 TPM 芯片、配套的 PCB 面积、BOM 成本、额外的功耗——对一颗售价几美元的 MCU 应用来说不可接受；
• 尺寸：可穿戴设备里每一平方毫米都在打架；
• 功耗：多一颗常电芯片，待机电流就上去了。

TCG 自己也意识到了这个问题，成立了 Mobile Phone Working Group；业界也有 Trusted Mobile Platform 联盟。但方向的共识不等于方案的落地。这篇论文问的就是那个最实际的问题：

把 TPM 的功能搬进嵌入式处理器上运行的软件里（称为 Software TPM，SW-TPM），在执行时间和能耗上到底能不能接受？

注意这个提问方式。作者并没有宣称 SW-TPM 和硬件 TPM 一样安全——它当然不一样，软件实现挡不住探针攻击。作者关心的是一个工程可行性问题：如果代价可以接受，那 SW-TPM 跑在 ARM TrustZone 这类隔离执行域里、用片上内存存密钥，就能在”抗软件攻击 + 有限抗物理攻击”这个档次上，给嵌入式设备带来 80% 的可信计算收益，而成本接近于零。

这就是本文的出发点和全部张力所在：安全想要硬件，成本和面积想要软件，本文用软硬件协同设计把两者捏在一起。

二、TPM 到底是什么：三个信任根与一堆奇怪的缩写

在讨论”软件实现”之前，必须先把 TPM 这个黑盒子拆开。这一节是全篇的地基，初学者的第一个门槛就是 TPM 那一堆缩写。

2.1 三个信任根（Roots of Trust）

TPM 的全部功能都建立在三个”信任根”之上。所谓信任根，就是系统里那一小撮你必须无条件相信、且无法被软件篡改的东西。

加粗理解：RTM 负责”量”，RTS 负责”记”，RTR 负责”说”。完整性证明的完整链条就是：量出来 → 记下来 → 签名报出去。

其中 RTM 里最核心的一小段代码叫 CRTM（Core RTM，核心度量信任根），通常是 bootloader 的第一阶段，上电reset后最先执行、不可被跳过。

2.2 PCR：那个只能”往后卷”的寄存器

RTS 的硬件载体主要是 Platform Configuration Register（PCR，平台配置寄存器）。TPM 里的每个 PCR 只有 20 字节，刚好放一个 SHA-1 摘要。

PCR 有一个非常反直觉但极其关键的性质：你不能直接写它，只能”扩展”（Extend）它。

$$PC{R}_{new}=\text{SHA-1}(PC{R}_{old}\Vert \text{measured\_value})$$

其中 $\Vert$ 表示拼接。这个设计的妙处在于：

• PCR 的值成为了一串测量历史的压缩表示，而不仅仅是最后一次测量的结果；
• 由于 SHA-1 不可逆，攻击者即使控制了 PCR 的输入，也无法让 PCR 回到某个特定的历史值；
• 只要有一次测量的顺序或内容不同，最终 PCR 就完全不同。

所以启动时依次”扩展”：bootloader stage2 → 内核镜像 → 内核模块与配置文件 → 应用，最后 PCR 里就凝结了整条启动链的指纹。

2.3 密钥家族：EK / SRK / AIK

TPM 的密钥体系是第二个门槛。三类最重要的非对称密钥：

• EK（Endorsement Key，背书密钥）：出厂时由厂商烧进 TPM 的 2048 位 RSA 密钥，是这台设备的”身份证”。私钥永不出 TPM，只用来做两件事：建立所有权、签发 AIK 证书。
• SRK（Storage Root Key，存储根密钥）：建立所有权时生成，是一整棵密钥树的根，用来加密那些存在 TPM 外面的可迁移密钥。
• AIK（Attestation Identity Key，身份证明密钥）：专门为远程证明而生的 2048 位 RSA 密钥。它的私钥由 TPM 保管，公钥连同证书用来对外做签名和认证。

为什么要绕这么一大圈，不直接用 EK 签名？因为隐私。EK 是设备的唯一身份证，如果每次通信都拿 EK 签名，那所有人都能把你的每一次行为关联到同一台设备——等于终身可追踪。AIK 的作用是：TPM 可以生成任意多个 AIK，每次用不同的假名对外证明”我是一台真 TPM 上的合法平台”，但不暴露是哪一台。

2.4 密封（Seal）与绑定（Bind）

这是 TPM 两个最有用、也最容易被忽略的功能：

• Bind（绑定）：用 TPM 的公钥加密数据。解密必须用 TPM 内的私钥 → 数据和这台设备绑定。
• Seal（密封）：加密数据的同时，把一组特定的 PCR 值也绑进去。解密时 TPM 会检查当前 PCR 是否和密封时一致，不一致就拒绝解密。

Seal 的威力在于：你可以把磁盘密钥密封在”PCR = 干净启动状态”这个条件上。一旦系统被植入 rootkit，启动链变了，PCR 变了，密钥就永远解不开——数据自己会锁死。

2.5 命令集与 TSS

TPM 对外提供几十条命令，论文按功能分成八类：

应用程序不直接和 TPM 打交道，中间隔了一层 TCG Software Stack（TSS，TCG 软件栈），负责管理 TPM 资源、给上层提供统一 API。论文用的是开源实现 TrouSerS。

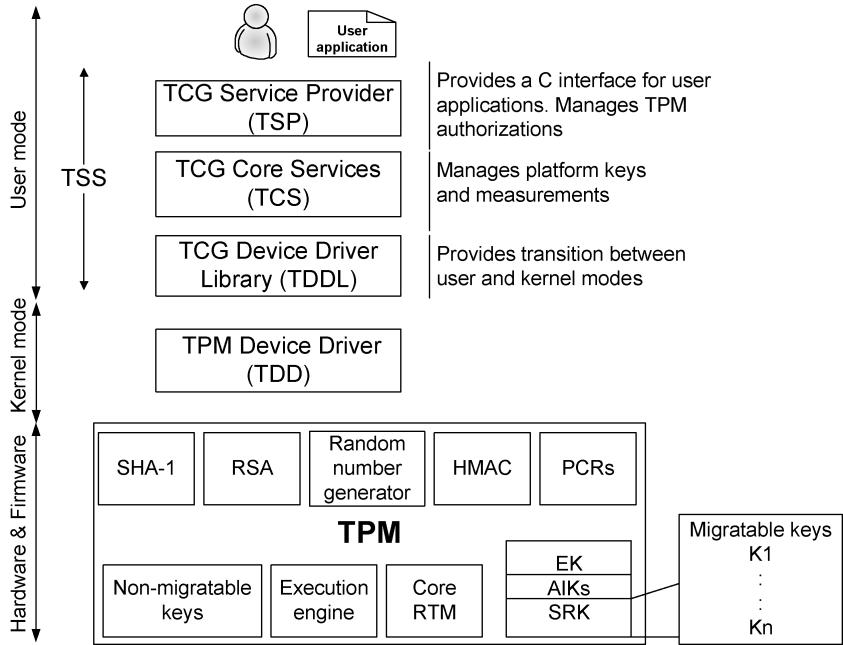

图 1 是整篇论文的总架构图，把上面这些东西的层次关系画清楚了：最上面是应用程序，中间是 TSS 软件栈，下面是 TPM 芯片（或本文的 SW-TPM），内部包含 PCR、RNG、密钥生成器、RSA 引擎、非易失存储等模块。

图 1：可信平台的模块与接口——应用 / TSS 软件栈 / TPM 三层结构，以及 TPM 内部的 PCR、RNG、密钥生成与 RSA 引擎

常见坑：把"可信"当成"安全"

TPM 不保证你的代码没有 bug，也不阻止攻击发生。它只做一件事：诚实地记录和报告平台状态。判断”这个状态是否可接受”是挑战者（远端服务器）的事。很多人第一次接触 TPM 时以为”有了 TPM 就不会被黑”，这是彻底的理解错位。

三、SW-TPM：把 TPM 塞进软件，然后拿电表去量

3.1 软件实现能安全吗？

坦白讲：不能完全等价。软件实现最大的软肋是物理攻击——攻击者读出内存就能拿到私钥，硬件 TPM 的防拆解、防探针、防侧信道设计全都没有了。

但作者给出的答案是分层降级：

• SW-TPM 跑在 CPU 的隔离执行域里（如 ARM TrustZone 的安全世界），普通操作系统被攻破也进不去；
• 密钥放在片上内存（on-chip memory），掉电即失，且不在外部总线上暴露；
• 因此它能挡住软件攻击，以及一部分物理攻击。

代价清楚了，收益也清楚了。接下来唯一的问题就是：它跑得动吗？

3.2 实现细节

作者的 SW-TPM 改编自开源的 TPM Emulator（瑞士 ETH Zurich 的 M. Strasser 项目），作为一个 Linux 内核模块运行。三处关键改动：

1. RNG（Random Number Generator，随机数发生器）：用 Mersenne Twister（梅森旋转算法）产生输出后再过一遍 SHA-1（称为 hash-complemented），弥补 MT 本身不是密码学安全随机数的缺陷；
2. ECC 引擎：在二元域 $\mathrm{GF}(2^m)$ 上实现椭圆曲线，支持 160 / 192 / 224 位密钥；
3. AES-CBC 引擎：用于 ECC 加解密，以及解密 AIK 凭证。

关于 ECC 的密钥长度，这里有个初学者必须记住的对照表。ECC 的最大卖点就是同等安全强度下密钥短得多：

为什么密钥短就快？因为 RSA 的核心运算是模幂，复杂度随密钥位数呈超线性增长；而 ECC 的核心运算是标量点乘，虽然单次运算更复杂，但操作数是 224 位而不是 2048 位，少了近一个数量级。这就是后面所有加速的物理根源。

3.3 实验平台：怎么量一块电池供电的 PDA 的能耗

这是论文里非常值得嵌入式工程师学习的部分——能耗是怎么测出来的。

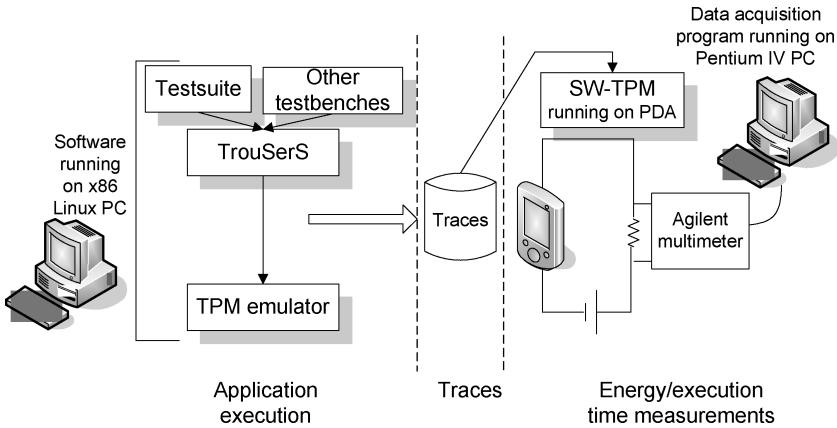

图 2：硬件与软件实验搭建——Sharp Zaurus PDA 通过 0.1Ω 采样电阻接 5V 直流电源，Agilent 34401A 数字万用表以 25 Hz 采样电压降，PC 端用 MATLAB 梯形积分算能耗

硬件侧：

• 目标机：Sharp Zaurus SL-5600 PDA，400 MHz Intel XScale（PXA-250）处理器，32 MB SDRAM + 64 MB Flash ROM，运行 Embedix + Qtopia；
• 测量链路：在 5V 直流供电线上串联一个 0.1Ω 的采样电阻，用 Agilent 34401A 数字万用表以 25 Hz 的频率采样电阻两端电压降；
• 数据处理：PC 上用 Visual C++ 控制万用表采集，MATLAB 脚本用梯形法则对功率时间序列积分得到能耗。

写成公式就是：

$$E={\int }_0^{T}P(t)dt$$ $$P(t)=V_{supply}\times I(t)=V_{supply}\times \frac{V_{sense}(t)}{R_{sense}}$$

其中 $R_{sense}=0.1\Omega$。离散化后：

$$E\approx V_{supply}\times \sum _{i=1}^{N-1}\frac{I_i+I_{i+1}}{2}\times \Delta t$$

为什么用串联采样电阻而不是读电池电量计？

电池电量计的分辨率太低、响应太慢，测不出单条命令几十毫秒、几十毫焦的差异。串联小阻值采样电阻 + 高精度万用表是嵌入式能耗测量的经典做法。注意电阻要足够小（不影响供电电压），又要足够大（让电压降落在万用表的有效量程内）。

软件侧：

• SW-TPM 命令取自开源 TPM emulator，从 x86 + Redhat Linux 移植到 PXA-250 + Embedix；
• 移植了 GNU MP 库提供 RSA / HMAC / SHA-1；
• ECC 引擎使用 OpenSSL 的 Big Number（BN）库 + Sun 贡献的 Montgomery 点乘模块；
• 用 TrouSerS（TSS 实现）+ Testsuite（测试用例集）在 x86 Linux PC 上跑通测试，抓取每条命令的输入/输出参数，再把这些参数喂给 PDA 上的 SW-TPM 做测量；
• 为了消除密钥随机性带来的抖动，每条命令重复执行 16 次取平均。

四、第一组实测：RSA 到底有多贵

现在来看硬数据。下表是论文表 I 的整理版，单位：能耗 mJ（毫焦），时间 ms（毫秒）。注意”ECC/RSA”列的形式是 ECC值/RSA值，例如 450/2210 表示 ECC 用 450 mJ、RSA 用 2210 mJ。

4.1 密码学命令与身份命令

4.2 度量、所有权与启动命令

4.3 存储与密钥管理命令

4.4 怎么读这张表

第一个震撼：TPM_MakeIdentity 在 PDA 上要跑 29.6 秒、吃掉 70.9 焦耳的能量。

这是什么概念？一块典型的 PDA 电池大约 15~20 kJ 可用能量。也就是说，生成一次 AIK 就烧掉了电池总量的 0.4%——而这还只是一条命令。TPM_TakeOwnership（建立所有权）是 28.6 秒 / 66.8 J，同一量级。

第二个发现：贵的都是”私钥”操作。 TPM_ReadPubek 只要 1.22 ms（RSA）而 TPM_Sign 要 902 ms。原因很清楚——公钥操作的指数很小（通常是 65537），而私钥操作要对 2048 位的数做模幂，是大数运算的地狱。

第三个发现：开销和 RSA 密钥长度强相关。 看 TPM_CreateWrapKey：RSA-512 是 3025 ms，RSA-1024 是 4594 ms，RSA-2048 直接飙到 16938 ms。基本符合模幂运算 $O(n^2)$ 到 $O(n^3)$ 的增长规律。

第四个发现：换成 ECC 之后，全都降下来了。 论文给出的平均值是：

• 执行时间平均降低 6.51 倍（摘要中另一处表述为 6.15 倍，取数范围不同）
• 能耗平均降低 6.75 倍

最夸张的是 TPM_CreateWrapKey（2048 位档）：从 42582 mJ / 16938 ms 降到 5558 mJ / 2322 ms，能耗降 7.66 倍，时间降 7.29 倍。TPM_MakeIdentity 更是从 70.9 J 降到 5.86 J，降了 12.1 倍。

常见坑：不要把"平均降低 6.75 倍"套用到所有命令上

看 TPM_GetPubKey：640 → 10592 mJ，降了 16.6 倍；而 TPM_Seal 在 192/512 档只从 1019 → 1001 mJ，几乎没降甚至略升。因为 ECC 的绝对开销本就小，当命令里混杂了大量哈希、内存拷贝、AES 操作时，密码算法换代的收益就被摊薄了。优化之前先 profile，这话永远成立。

五、放到真实应用里看：三个场景的代价

单看命令不够，还得看它在完整应用里占多大比例。论文做了三个场景，结果汇总如下表（论文表 II）。注意列的含义是 “非可信应用本身的消耗 / 可信化带来的总开销”。

综合起来，在这些真实应用中使用 ECC 替代 RSA，SW-TPM 相关部分平均节能 10.75 倍、平均省时间 10.25 倍。

5.1 可信启动

标准 Linux 启动链被改造成可信版本，每一步都先算哈希再扩展 PCR：

1. 上电执行 bootloader stage 1（这一段就是 CRTM，假定可信），激活 SW-TPM 并执行 TPM_Startup，然后哈希 stage 2 并扩展 PCR 4；
2. stage 2 加载内核镜像，哈希后扩展 PCR 5；
3. 内核哈希预装的内核模块、配置文件、预装应用，扩展 PCR 8。

最后把 PCR 值和”干净启动”时的基准值比对即可判断完整性。

读数据：非可信启动本身是 95.542 J / 48.281 s；用 RSA 的可信启动要额外付 198.759 J / 89.495 s，开销是启动本身的 2.08 倍——相当于开机时间从 48 秒变成 138 秒，用户绝对骂人。换成 ECC 后开销降到 137.699 J / 63.280 s，其中 SW-TPM 命令只占 5.746 J / 2.442 s。

剩下的 132 J 是什么？

是完整性度量本身——也就是对内核镜像、模块、应用做 SHA-1 的能耗。这说明：当密码算法优化完之后，瓶颈从”密码运算”转移到了”哈希大量数据”。这是优化工作里最经典的剧情：解决一个瓶颈，下一个瓶颈就浮出水面。

5.2 安全 VoIP

VoIP（Voice over Internet Protocol，网络电话）面临的威胁包括垃圾呼叫、呼叫劫持、DoS 等。论文的方案是：用 SW-TPM 向服务器证明客户端应用的二进制没被篡改，并安全地交换会话密钥。

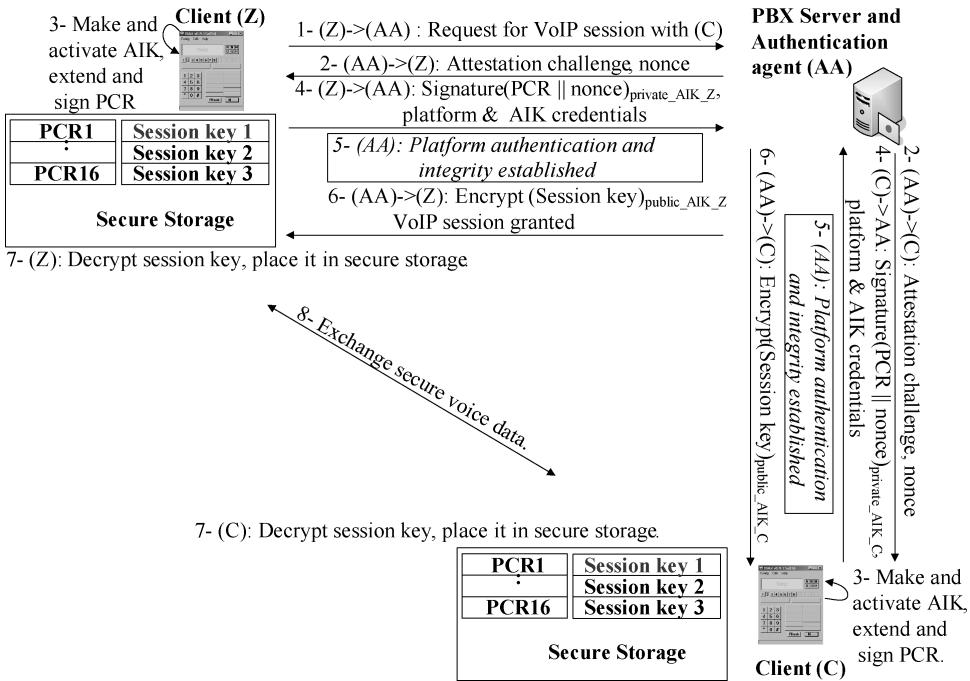

图 3：VoIP 通信安全方案——客户端向 PBX 服务器注册并进行平台证明，服务器验证通过后分发用双方 AIK 公钥加密的 AES 会话密钥

完整流程拆成两段：

注册阶段：

1. 客户端平台先生成 AIK，并向可信第三方（TTP）申请 AIK 证书。TTP 用背书凭证验证 EK 公钥，再用 EK 验证 AIK，然后签发证书；证书用对称密钥 $S$ 加密，而 $S$ 又用 EK 公钥加密。SW-TPM 解密出 $S$，激活并解密 AIK 凭证。
2. 注册时客户端操作系统哈希 VoIP 客户端的二进制，用摘要扩展 PCR 11，并用生成的 AIK 对其签名。把 PCR 11 内容、签名、AIK 证书、平台凭证一起发给服务器。
3. 服务器校验证书和签名，把 PCR 11 与已知合法的 VoIP 客户端配置比对，决定注册或拒绝。

通信阶段：

1. 客户端 Z 发起呼叫请求；Z 启动时 PCR 11 被重置并重新哈希客户端二进制（这一步很关键——可以检测注册之后到通话之前发生的篡改）；
2. 服务器向 Z 和 C 双方发送挑战，包含一个 **freshness nonce（新鲜性随机数）**以防御重放攻击；
3. 双方 SW-TPM 用注册时的 AIK 对「PCR 11 内容 ‖ nonce」签名，连同凭证回传；
4. 服务器验证平台真实性、签名、新鲜性和 PCR 值；通过后建立连接，生成 128 位 AES-CBC 会话密钥，用双方 AIK 公钥分别加密后下发；
5. 双方用各自 AIK 私钥解密会话密钥，之后业务流量用 AES-CBC 加密。

读数据：5 分钟的 VoIP 通话，应用本身耗 804.246 J / 300 s。用 RSA 时可信化开销 100.867 J / 42.356 s；换成 ECC 后只有 12.961 J / 6.524 s，降了 7.78 倍。如果还要防篡改（数据加密后再哈希），ECC 方案也只多花 1.7 J 左右。

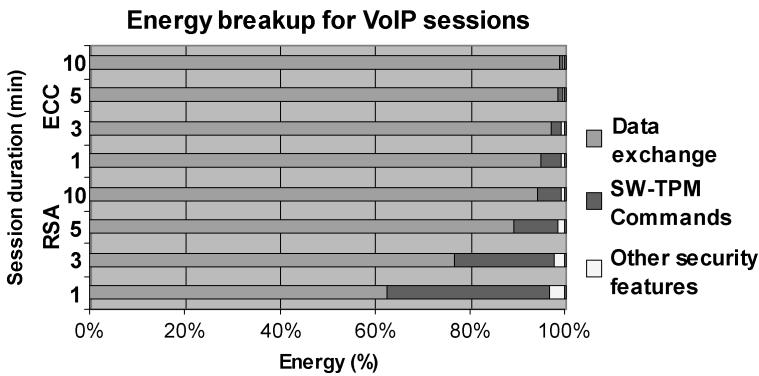

图 4：VoIP 会话能耗拆分——随通话时长（1/2/5/10 分钟）变化，可信化开销中 SW-TPM 命令、完整性度量、对称加解密三部分的占比

图 4 揭示了一个重要规律：随着通话时间变长，可信化的固定开销被摊薄。因为注册和证明是一次性的，而语音数据的对称加密是持续的。这正是作者在结论里说的——对”TPM 只在建立阶段使用、之后是长时间数据传输”的应用，SW-TPM 的开销是可以接受的。

5.3 安全 Web 浏览

SSL（Secure Sockets Layer，安全套接层）协议有个著名的缺陷：客户端靠证书能确认服务器身份，但无法确认这台服务器上跑的是不是它声称的那个应用。论文的方案是：除了服务器证书，服务端的 SW-TPM 还要生成 AIK、取得 AIK 证书，并用 AIK 私钥签名应用代码的完整性度量值，客户端一并验证。

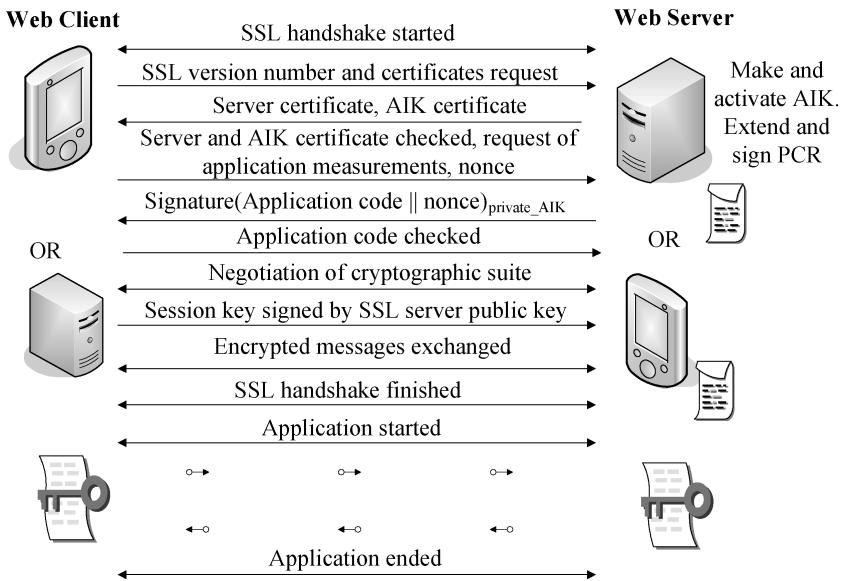

图 5：可信 Web 浏览方案——在传统 SSL 握手流程中插入 AIK 证书交换与应用完整性证明，只有验证通过后才进入 SSL Record 协议传输数据

读数据：这个场景的对比最刺眼。PDA 当服务端时，RSA 需要 38.707 s 完成握手（用户早跑了），ECC 只要 3.387 s，快了 11.4 倍。PDA 当客户端时，RSA 1.175 s vs ECC 0.124 s，快了 9.5 倍。

六、热点剖析：99.5% 的时间花在一个函数上

到这里，ECC 已经比 RSA 快了 6 倍多。但作者没有停——他们问：ECC-SW-TPM 的时间又花在哪了？

6.1 调用图给出的答案

在 Xtensa 嵌入式处理器上跑 profile，TPM_CreateWrapKey 命令的调用图给出了一个近乎荒谬的结论：

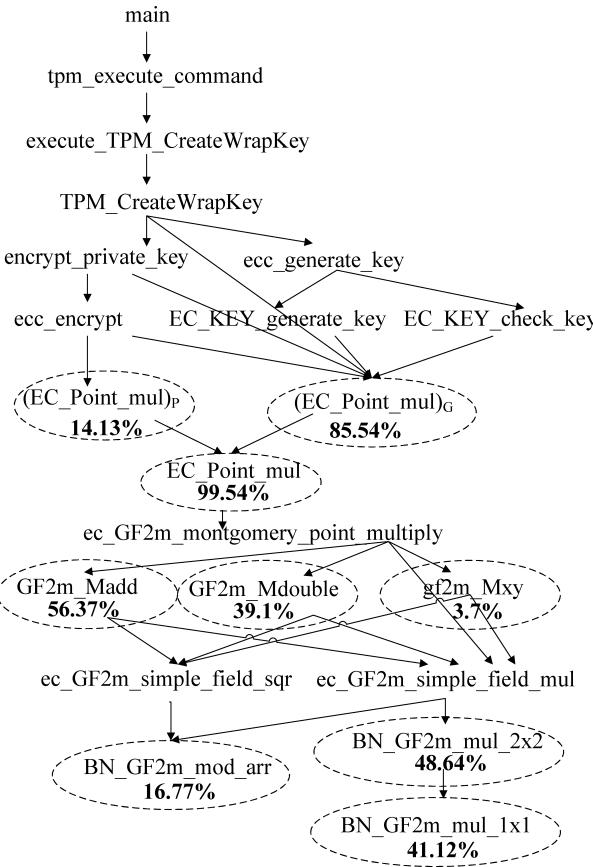

图 6：TPM_CreateWrapKey 命令的调用图——EC_Point_mul 独占 99.54% 的执行时间，其下层是 Montgomery 点乘、GF2m_Madd、GF2m_Mdouble、二元域乘法 BN_GF2m_mul_2x2（占 48.64%）与取模 BN_GF2m_mod_arr

99.54% 的时间在函数 EC_Point_mul 里。 其他 TPM 命令的 profile 结果类似。

这意味着一个极其明确的优化目标：只要把点乘加速 N 倍，整条命令就几乎加速 N 倍。这就是所谓的 Amdahl 定律在实践中的最好情况——热点占比高到几乎不需要考虑串行部分的限制。

6.2 点乘是什么

ECC 里最核心、也最耗时的运算就是 Point Multiplication（点乘，也叫标量乘）：

$$K\times P=\sum _{i=1}^{K}P\text{\hspace{1em}(1)}$$

其中 $P$ 是椭圆曲线 $E$ 上的一个随机点，$K$ 是 $\mathrm{GF}(2^m)$ 中的一个 $n$ 位标量（$n\le m$）。

点乘建立在两个基本操作之上：

• Point Adding（点加）：求 $P(x,y)=P_1(x_1,y_1)+P_2(x_2,y_2)$；
• Point Doubling（点倍）：求 $P(x,y)=2\times P_1(x_1,y_1)$。

一个直觉类比

如果椭圆曲线上的”点加”相当于普通算术里的”加法”，那”点乘”就相当于”乘法”——即用重复的加法实现。RSA 的模幂 $M^e\mathrm{mod}n$ 也是同样的思想（重复平方+乘）。非对称密码的性能瓶颈永远是这个”重复的标量运算”，区别只在于底层的”加法”有多贵。

6.3 Montgomery 点乘算法

论文用的是 López-Dahab 优化的 Montgomery 点乘（对应图中的 ec_GF2m_montgomery_point_multiply）。算法 1 给出伪代码：

算法 1：优化的 Montgomery 点乘
输入：椭圆曲线 E(GF(2^m))，参数 a, b ∈ GF(2^m)，K ≥ 0，点 P(x, y)
输出：Q(x, y) = K × P(x, y)

if K = 0 或 x = 0 then return Q(0, 0)
K = (k_{n-1} k_{n-2} ... k_{0})_2
X_1 = x,  Z_1 = 1,  X_2 = x^4 + b,  Z_2 = x^2

Loop: for i from n-2 downto 0
    if k_i = 1 then
        P_1(X_1, Z_1) = GF2m_Madd(P_1(X_1, Z_1), P_2(X_2, Z_2))
        P_2(X_2, Z_2) = GF2m_Mdouble(P_2(X_2, Z_2))
    else
        P_2(X_2, Z_2) = GF2m_Madd(P_2(X_2, Z_2), P_1(X_1, Z_1))
        P_1(X_1, Z_1) = GF2m_Mdouble(P_1(X_1, Z_1))

return Q(x, y) = gf2m_Mxy(X_1, Z_1, X_2, Z_2)

这里有两个精妙的设计值得初学者细品：

第一，投影坐标（Projective Coordinates）避免求逆。 输入输出的点坐标用仿射坐标系（affine），但中间步骤全部在投影坐标系里做。为什么？因为在有限域里，求逆（inversion）比乘法贵几十倍。投影坐标把点表示成 $(X,Z)$ 对（对应仿射坐标的 $x=X/Z$），把整个计算过程中需要的除法全部推迟、最后只做一次。

第二，Montgomery 的”差为常数”技巧。 在算法 1 的第 $L-1$ 次迭代结束时，同时有 $P_1=L\times P$ 和 $P_2=(L+1)\times P$，也就是说两者的差恒为常数点 $P$。这个恒定差值让点加（算法 2）和点倍（算法 3）可以用只用 $(X,Z)$ 坐标对（仿射系下只用 $x$ 坐标）的高效实现——$y$ 坐标干脆不算了，最后在 $(K-1)$ 次迭代后才用 gf2m_Mxy 恢复出来。

算法 2：GF(2^m) 上的点加
输入：曲线参数 a, b ∈ GF(2^m)，P_2(X_2, Z_2) - P_1(X_1, Z_1) = P(x, 1)
输出：Q(X, Z) = P_1(X_1, Z_1) + P_2(X_2, Z_2)

T_1 = x,          X_1 = X_1 × Z_2
Z_1 = Z_1 × X_2,  T_2 = X_1 × Z_1
Z_1 = Z_1 + X_1,  Z_1 = (Z_1)^2
X_1 = Z_1 × T_1,  X_1 = X_1 + T_2
X = X_1,  Z = Z_1
return Q(X, Z)

算法 3：GF(2^m) 上的点倍
输入：曲线参数 a, b ∈ GF(2^m)，P_1(X_1, Z_1)，c = b^2
输出：Q(X, Z) = 2 × P_1(X_1, Z_1)

T_1 = c,          X_1 = (X_1)^2
Z_1 = (Z_1)^2,    T_1 = Z_1 × T_1
Z_1 = Z_1 × X_1,  T_1 = (T_1)^2
X_1 = (X_1)^2,    X_1 = X_1 + T_1
X = X_1,  Z = Z_1
return Q(X, Z)

注意算法 2 和算法 3 里的运算：在 $\mathrm{GF}(2^m)$ 上，“加法”就是按位 XOR（没有进位！），乘法则是二元多项式乘法后再模上本原多项式 $f(x)$。这就是二元域 ECC 相对于素数域 ECC 的一大优势——没有进位传播，硬件实现极其简洁。

6.4 再往下一层：Karatsuba 乘法

算法 2、3 里的每一次”乘法”，落到软件里是 ec_GF2m_simple_field_mul，它调用 BN_GF2m_mul_2x2（64 位 × 64 位乘法）和 BN_GF2m_mod_arr（取模）。而 BN_GF2m_mul_2x2 用的是 Karatsuba 算法：

把两个次数为 $2W$（本文 $W=32$）的二元多项式分别写成 $A(x)=A[1]x^W+A[0]$ 和 $B(x)=B[1]x^W+B[0]$，则：

$$C(x)=D_1{x}^{2W}+(D_{0,1}\oplus D_0\oplus D_1)x^W+D_0\text{\hspace{1em}(2)}$$
