这一章在干嘛？
本章讲绘制导线：放置导线的方法、快捷键、绘制中的操作技巧，以及用 TAB 键给网络命名。
导线的本质：网络（Net）
官方定义：导线是在设计原理图时，用于来连接各个器件之间具有电气属性的网络。
这句话的重点是”网络”。请理解下面这件事：
你画的那条绿色线本身不重要，重要的是它把哪些引脚”归为一组”。
一组被导线连在一起的引脚，就构成一个网络。同一个网络里的所有引脚，在 PCB 上最终要用铜箔连起来。
网络的三个重要性质
- 同名即同网：两个网络只要名字相同（比如都叫
VCC），即使图纸上没有线连它们，也是电气连通的；- 网络有名字：每个网络都有名字，可以是自动生成的（如
NetR1_2），也可以是你手动指定的（如SDA、VBUS）；- 网络是转 PCB 的桥梁：原理图转 PCB 时，传递过去的就是这一堆网络——“哪些引脚要连在一起”。 所以：导线 = 定义网络；网络 = PCB 布线的任务清单。
第一步：启动导线命令
点击顶部菜单栏的 放置 → 导线。
快捷键：
- 专业版主题配置：
Alt+W - 标准版主题配置：
W

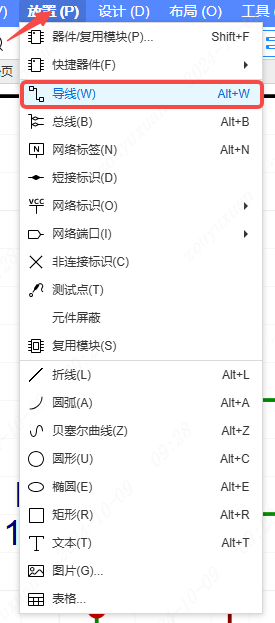

图 11-1 顶部菜单 放置 → 导线，以及快捷键提示
快捷键按了没反应？
先确认你的主题配置。专业版是
Alt+W，标准版是W。如果你发现W没用而是输入了字符，说明你用的是专业版——按Alt+W试试。 另外，快捷键可以在「设置 → 快捷键」里自定义 ，如果你习惯别的组合，改成自己顺手的即可。
第二步：绘制
绘制过程中：
- 鼠标左键：确定线段（点击一次，固定一段）；
- 鼠标右键：取消操作；
- 未确定部分：显示为半透明线段。

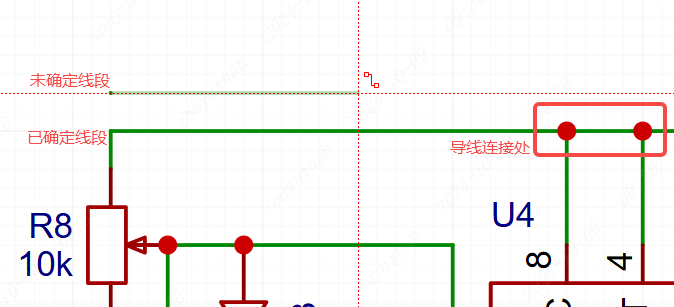

图 11-2 绘制导线：已确定部分为实线，未确定部分为半透明
半透明线是你的"预览"
当你点下第一个点后，移动鼠标时跟着的那段半透明线，就是”如果现在点击，它会连成什么样”。 善用这个预览 ：在点击之前先移动鼠标看看走向，确认无误再点，能少走很多弯路。
一定要连到引脚的"端点"上
导线必须真正连到引脚末端的 电气连接点 （引脚末端的小十字/圆点）才算连通。 只是”看起来挨着”是不算的！ 判断连上的标志：
- 引脚端点出现一个实心连接点（小圆点）；
- 或者该引脚在系统里高亮。 “看着连上了实际没连上”是原理图第一大错误来源，主要靠两个办法避免：①开栅格吸附（第 8 章）；②放大检查连接点。
第三步：用 TAB 键给网络命名
在进入导线绘制状态时，可以按 TAB 键设置导线的名称。

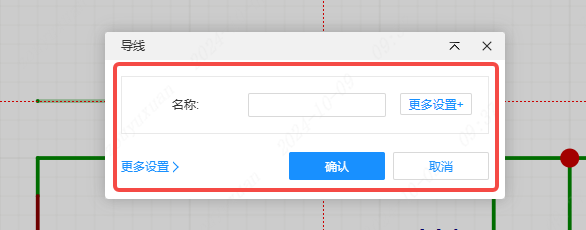

图 11-3 绘制状态下按 TAB 键，为导线/网络设置名称
为什么要给网络命名？
好处非常多：
- 看图更清楚：
SDA、SCL、MOSI比NetR3_1直观一百倍；- DRC 报告可读：报错时显示”
SDA短路”比显示”NetR3_1短路”好查多了；- PCB 布线有依据：布重要信号（差分对、高速线）时按网络名找线；
- 跨页连接靠名字：多页原理图之间，就是靠同名网络连通的。 建议命名的重要网络：所有电源（
VCC、3V3、5V、VBAT）、地（GND、AGND）、所有通信线（SDA、SCL、TX、RX、MOSI、MISO、SCK、CS）、所有关键模拟信号。
绘制技巧
| 场景 | 技巧 |
|---|---|
| 画直角折线 | 直接点击拐点即可，不用刻意求直 |
| 取消正在画的这根 | 右键，或 Esc |
| 连续画多根 | 画完一根后不要退出，直接开始下一根 |
| 连到已有线上 | 点在那条线上，会自动生成连接点 |
| 让两条线不连（交叉跨越） | 直接画过去即可，交叉默认不连通（除非有连接点） |
| 用网络标签代替长线 | 放网络标签（Net Label），同名即连通，图面更干净 |
用网络标签代替长距离连线
想连接相距很远的两个引脚时，不要在图纸上拉一根横跨整页的长线（又乱又难看）。正确做法是： 在两个引脚各放一个同名的网络标签 （比如都叫
SDA），它们就自动连通了。这是专业原理图的标准画法。 同理，电源和地几乎从不用长线，都是放VCC、GND符号——它们本质上就是网络标签。
连线好习惯
- 先连电源和地：把
VCC、GND网络先理清，后面连信号就顺畅； - 横平竖直：不要用斜线，原理图里斜线极难看懂；
- 避免四线交叉点：三条以上线交于一点时，要用连接点明确表示，否则容易误读；
- 连线完立刻 DRC：第 13 章讲，这一步不能省。
下一章
线连上了，但元件参数（位号、阻值、封装）可能还没改。第 12 章讲修改元件属性。
导线的本质是什么？
导线本身不重要，重要的是它把哪些引脚归为一组——这一组就是一个「网络」。同一个网络内的所有引脚在 PCB 上最终要用铜箔连起来。
专业版和标准版的导线快捷键分别是什么？
专业版是 Alt + W，标准版是 W。快捷键可在「设置 → 快捷键」中自定义。
怎么判断导线真正连上了引脚？
必须连到引脚末端的电气连接点。连上后引脚端点会出现实心连接点（小圆点）。只是「看起来挨着」不算连通。
为什么建议给重要网络命名？
①看图更直观；②DRC 报错信息可读，便于排查；③PCB 布线时有依据；④多页原理图之间靠同名网络连通。
连接相距很远的两个引脚，正确做法是什么？
不要拉横跨整页的长线，而是在两个引脚各放一个同名的网络标签（Net Label），同名即连通。电源和地用的 VCC/GND 符号本质上就是网络标签。
