🛠️ PLL 实战：把板载 50MHz 晶振变成 100MHz 系统时钟

这一篇在干嘛？

上一篇我们讲了 PLL 的原理：M、N、C 三个系数怎么算、四种反馈模式有什么区别。但原理看得再懂，不如真刀真枪配一次。这一篇就用开发板上的真实电路——一颗 50MHz 有源晶振——当例子，从电路图讲到 TD 软件里的 IP Generator 四步向导，把 50MHz 一路变成 100MHz，每一步的参数都解释清楚为什么这么填。看完你就能照着配出自己想要的任何频率。

先看电路：50MHz 时钟是怎么进 FPGA 的

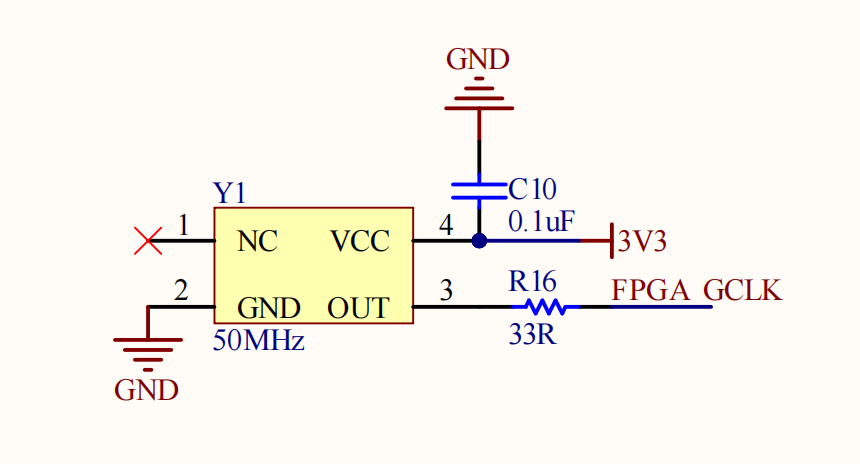

动手配 PLL 之前，先搞清楚时钟的「源头」。板上给 FPGA 供时钟的是一颗有源晶振（型号丝印 Y1），电路长这样：

别看就四个管脚，每一处都有讲究：

• 1 脚 NC：悬空不接，图上打了个叉。有源晶振（振荡器）只要供电就有输出，这个脚通常内部不连；
• 2 脚 GND：电源地；
• 4 脚 VCC：接 3.3V 电源，旁边挂了一颗 0.1uF 的去耦电容 C10 到地。它的作用是给晶振「续杯」——晶振翻转瞬间电流突变，这颗小电容就近提供电荷，防止电源轨被拉出毛刺。去耦电容要紧贴晶振电源脚放置，走线越短越好；
• 3 脚 OUT：50MHz 方波输出，串了一颗 33Ω 电阻 R16 再进 FPGA 的 GCLK（全局时钟）专用管脚。

为什么中间要串 33Ω？

晶振输出边沿很陡，而 PCB 走线有阻抗不匹配的地方，信号会在线上来回反射，在时钟上打出「振铃」（波形像铃铛一样抖）。串一个小电阻和走线阻抗构成分压，把反射能量吸收掉，波形立刻干净很多。这是时钟走线上的标准操作，阻值一般 22~50Ω，按实际波形调。另外注意时钟一定要进 GCLK 专用管脚——全局时钟网络是为时钟量身定做的低偏斜走线，上一篇讲的「普通模式补偿 GCLK 网络延迟」，补偿的就是这段网络。

有源晶振和学校实验里常见的无源晶振（两脚的晶体）不一样：无源晶体需要芯片内部的振荡电路配合才能起振，有源晶振通电就直接输出方波。FPGA 侧不用再做任何振荡电路，直接把 OUT 脚接进 GCLK 当参考时钟用。

目标：把 50MHz 变成 100MHz

这块板子的晶振只有 50MHz 一路，但假设我们的设计需要跑 100MHz 的逻辑。用上一篇的公式走一遍心算：

$$f_{out}=f_{in}\times \frac{倍频系数}{分频系数}=50\text{MHz}\times \frac{2}{1}=100\text{MHz}$$

倍频取 2、分频取 1 即可。VCO 的事不用我们操心——TD 会自动把内部 VCO 安排到合法区间（下面会看到它选了 1000MHz，正好在 300~1200MHz 之内）。

打开 IP Generator：四步向导逐页走

在 TD 里点击 Tools → IP Generator → Creat a new IP core，选 PLL 后就进入配置向导。整个过程就四页，我们一页一页过。

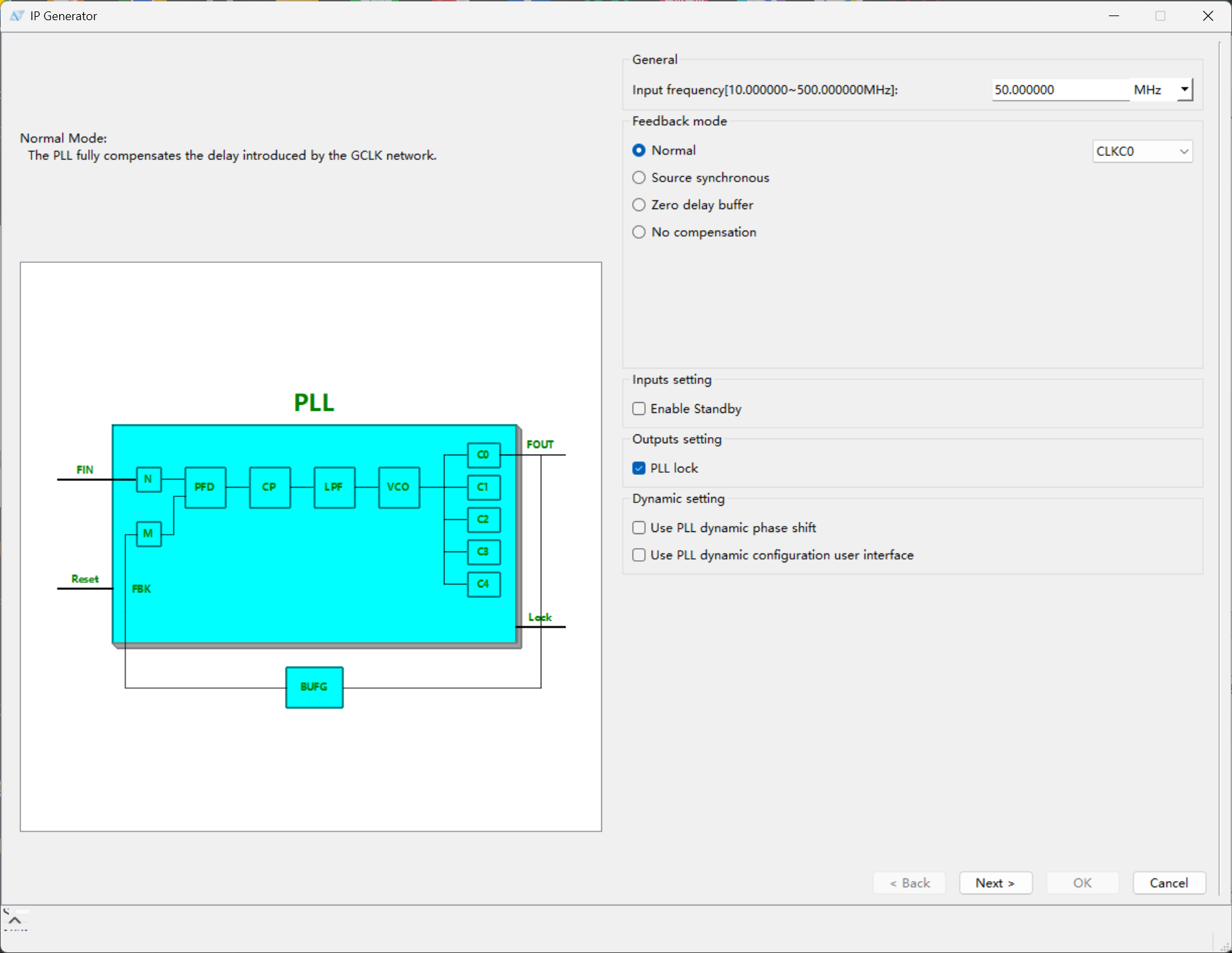

第 1 页：输入频率与反馈模式

这一页要填的：

• Input frequency：填 50MHz（向导标了合法范围 10.0~500.0MHz，上一篇讲过的硬杠杠之一）。这里填的值必须和实际电路一致——就是我们上面那颗晶振的 50MHz；
• Feedback mode：选 Normal。下拉框旁边的说明文字写着「The PLL fully compensates the delay introduced by the GCLK network」——普通模式会补偿 GCLK 时钟网络的延迟，让内部寄存器看到的时钟相位和管脚上一致。右边还能选哪一路输出参与反馈，默认 CLKC0 就行；
• Inputs setting → Enable Standby：不勾。standby 是低功耗暂停功能，日常用不到；
• Outputs setting → PLL lock：勾上。勾了以后生成的模块会带出 extlock（锁定指示）端口，上一篇强调过这个信号必须接出来用；
• Dynamic setting：两个动态功能（动态相移、动态参数配置接口）都先不勾——第一次配置保持最简，等真需要跑起来移相再加。

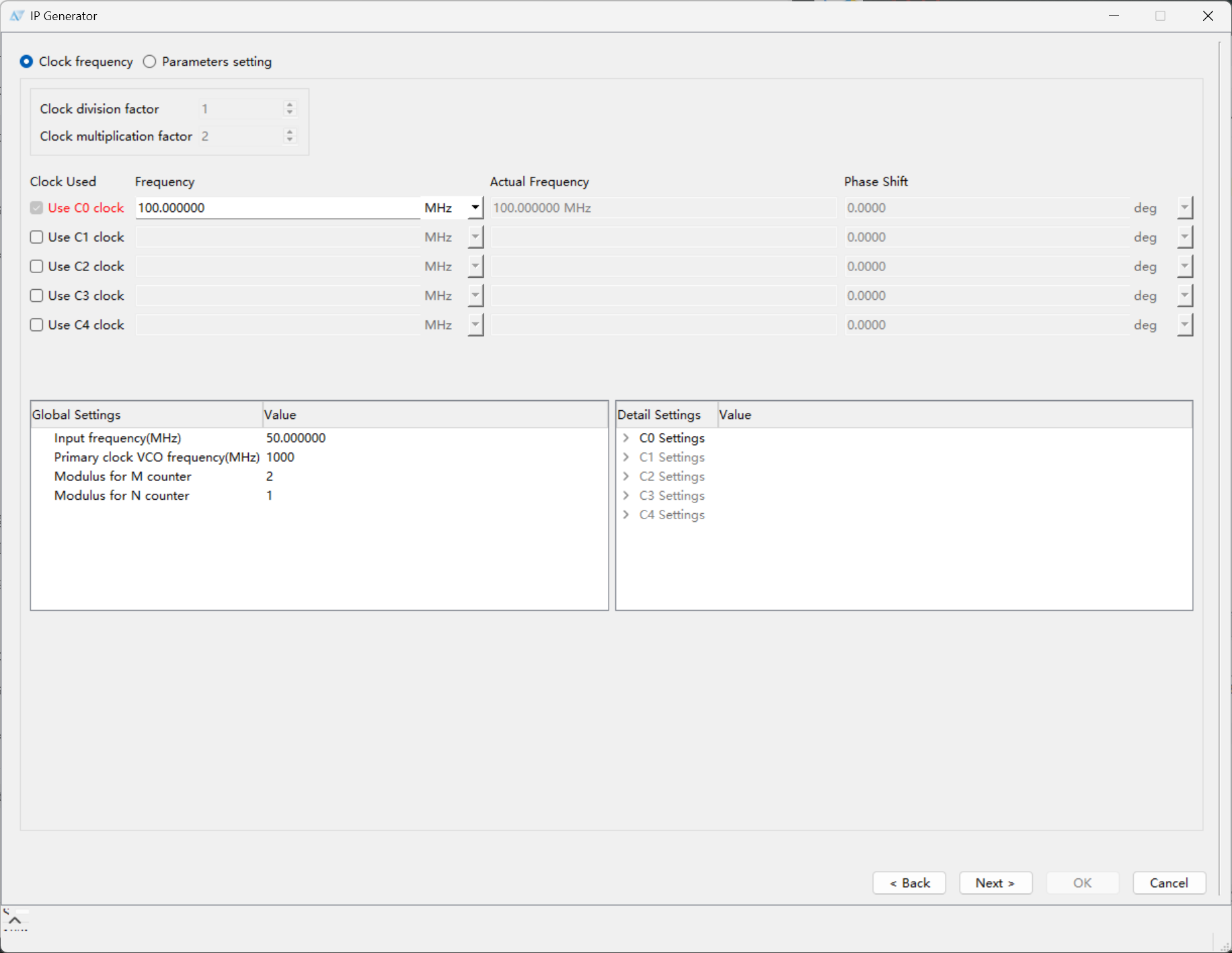

第 2 页：输出频率——向导帮你算好了 M 和 C

这一页有两种填法：Clock frequency（直接填想要的输出频率）或 Parameters setting（手动填倍/分频系数）。向导默认前者，我们勾选 Use C0 clock 后填 100MHz，它自动算出：

• Clock multiplication factor（倍频系数）：2
• Clock division factor（分频系数）：1

下方 Global Settings 表格是向导的「演算纸」，值得逐行看懂：

Global Settings	值	含义
Input frequency(MHz)	50.0	我们填的晶振频率
Primary clock VCO frequency(MHz)	1000	向导选定的 VCO 工作点
Modulus for M counter	2	倍频计数器模值
Modulus for N counter	1	分频计数器模值

几个要点：

• VCO 被安排在 1000MHz。输出只要 100MHz，向导却让 VCO 跑到 1000MHz（在 300~1200MHz 合法区间内），再由 C0 计数器分下来——VCO 频率尽量取高，输出分频比大一些，输出时钟的抖动和占空比都更好，这是工具自动做的优化；
• 你可以直接展开右侧 Detail Settings 里的 C0 Settings 看各路输出的分频与相位细节，本例 C0 分频后正好 100MHz、相位 0°；
• C1~C4 都没勾选，保持空闲。同一个 PLL 最多能带 5 路不同频率输出，以后要 25MHz、200MHz 也不用再占一个 PLL，回来把 C1、C2 勾上就行。

别把两套 M/N 搞混

上一篇原理部分说「M 是参考分频、N 是反馈倍频」，而 TD 向导这里显示的 M counter 是倍频、N counter 是分频——两套叫法正好相反，是文档和工具的历史习惯问题。配置时不用纠结字母，盯住 multiplication（倍频）和 division（分频）这两个英文单词就不会错：50MHz × 2 ÷ 1 = 100MHz。

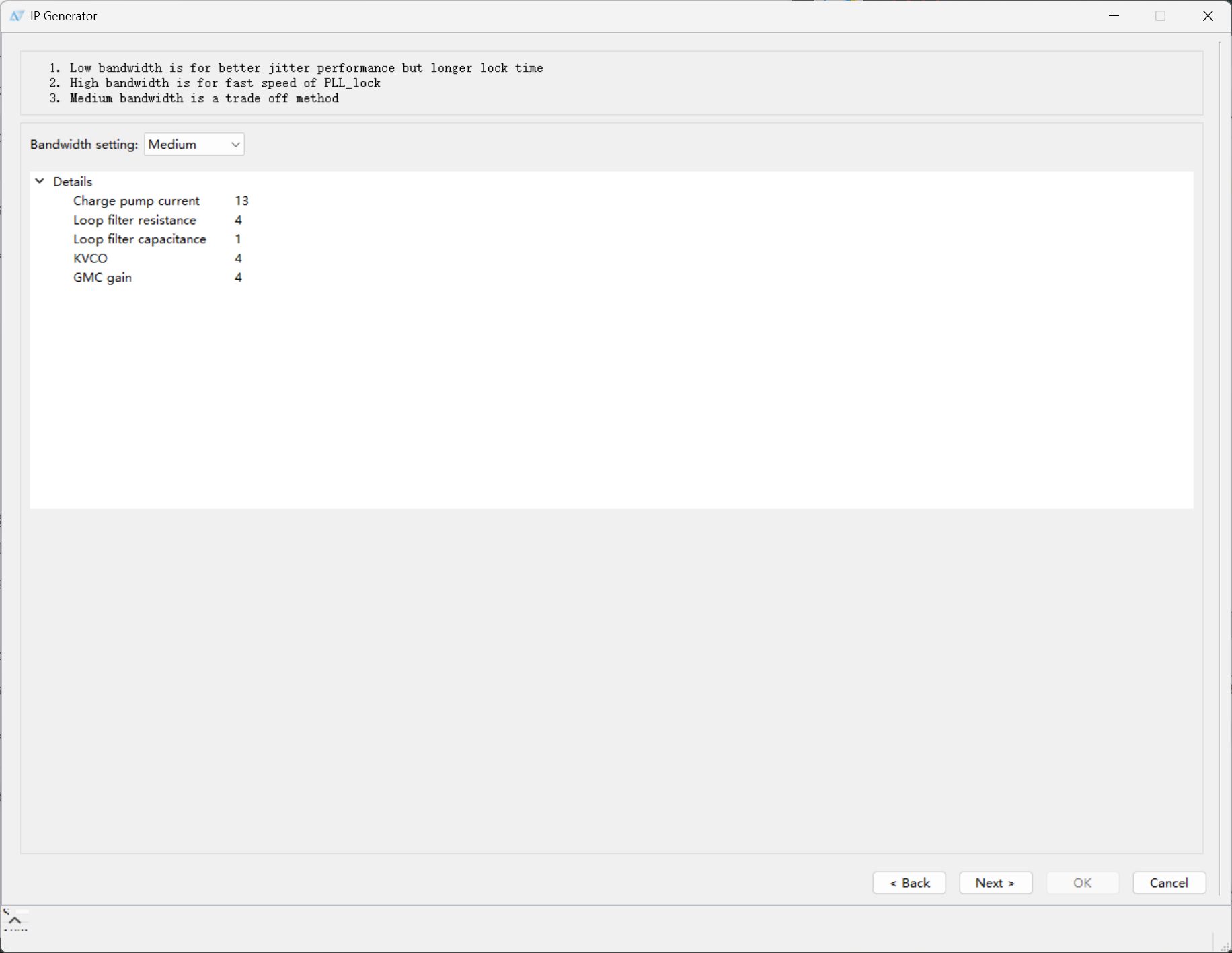

第 3 页：带宽设置——保持 Medium 就对了

这一页只有一个下拉框 Bandwidth setting，页顶把三种选择讲得明明白白：

1. Low bandwidth：抖动性能更好，但锁定时间更长；
2. High bandwidth：锁定快，但抖动滤波能力弱；
3. Medium bandwidth：两者的折中。

我们保持默认的 Medium。展开 Details 能看到向导根据带宽自动算好的模拟参数：电荷泵电流（Charge pump current）13、环路滤波电阻 4、环路滤波电容 1、KVCO 4、GMC 增益 4。这些是 PLL 内部电荷泵和环路滤波器的配置，不需要也不应该手动改——它们决定的是 PLL 环路对噪声的过滤能力和锁定速度的平衡，向导已经按 Medium 折中好了。

什么时候动带宽？

只有两种情况值得改：一是输入时钟本身质量很差、抖动大，且你的应用对输出抖动极其敏感（比如给高速 ADC 供时钟），可以考虑 Low；二是上电后需要极快锁定（比如时钟要热切换），可以考虑 High。除此之外，Medium 一路用到底。

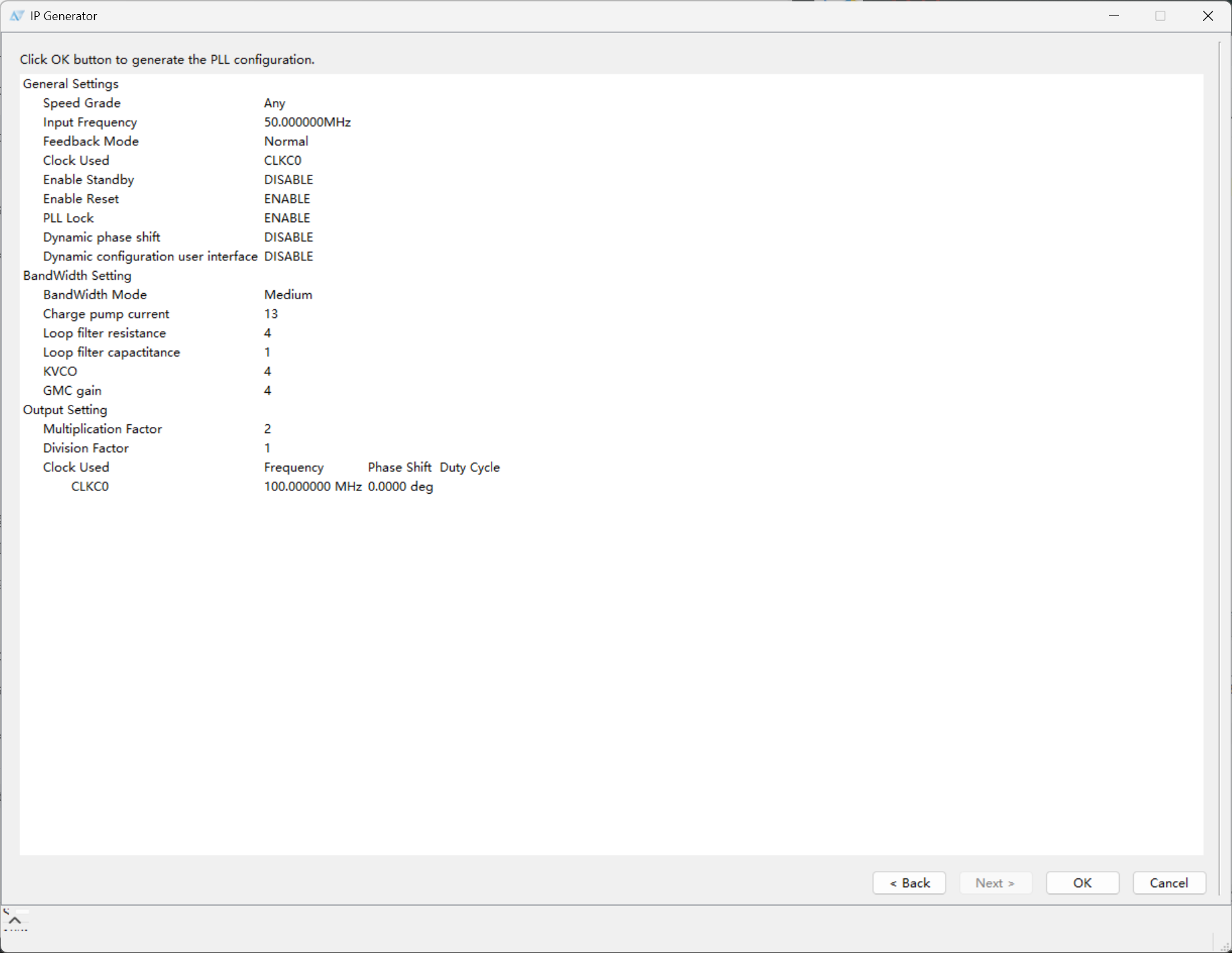

第 4 页：汇总确认，点 OK 生成

最后一页是整张「体检报告」，把前三页的所有选择列在一起，点 OK 前快速扫一遍：

• General Settings：Speed Grade Any、输入 50MHz、反馈模式 Normal、使用 CLKC0、Standby DISABLE、Reset ENABLE（生成的模块带复位端口）、PLL Lock ENABLE（带 extlock 端口）、两个动态功能 DISABLE；
• BandWidth Setting：Medium 及那五个模拟参数；
• Output Setting：倍频 2、分频 1，输出表里 CLKC0 一行——100.000000 MHz、相位 0°。

点 OK，TD 会生成 PLL 模块文件（.v / .vhd），加进工程后就能例化了。

例化调用：把时钟接进你的设计

生成的模块端口和上一篇的端口表一一对应。典型接法长这样：

// 顶层：50MHz 晶振 → PLL → 100MHz 系统时钟
pll_100m u_pll (
    .refclk  (clk_50m),     // 来自 GCLK 管脚的晶振时钟
    .reset   (~sys_rst_n),  // 复位，高有效，注意取反
    .extlock (pll_locked),  // 锁定指示，高 = 输出可信
    .clkc    (clk_c0)       // C0 输出 100MHz（多路输出时位宽相应加宽）
);

// 用 extlock 门控下游逻辑的复位释放
reg [3:0] rst_sync;
always @(posedge clk_100m or negedge pll_locked) begin
    if (!pll_locked) rst_sync <= 4'b0000;       // 未锁定：保持复位
    else             rst_sync <= {rst_sync[2:0], 1'b1}; // 锁定后同步释放
end
assign rst_100m_n = rst_sync[3];

复位释放要等锁定

PLL 上电到 extlock 拉高需要一小段时间（带宽越低越久），这期间 100MHz 输出的频率和相位都不可信。所以下游逻辑的复位必须等 extlock 有效后再同步释放——上面 rst_sync 那段就是标准写法，抄走就能用。另外 reset 是高有效，如果你板子的复位键按下是低电平，别忘了取反。

小结：从石头到时钟的完整链路

回顾这一篇走过的路：晶振 Y1 通 3.3V（C10 就近去耦）输出 50MHz 方波 → R16 33Ω 压住振铃 → 进 FPGA GCLK 专用管脚 → TD IP Generator 四步向导（填输入频率选 Normal → 填 100MHz 让工具算出 ×2÷1、VCO 1000MHz → 带宽 Medium → 汇总 OK）→ 例化生成的模块，盯住 extlock 再放行下游逻辑。50MHz 进，100MHz 出，整条链路上每一环你都知道它在干嘛——下次想把时钟变成 25MHz、120MHz 或者一口气要五路，无非是换几个系数的事。

自测

自测

1. 晶振输出脚上串的 33Ω 电阻是干嘛的？去掉会怎样？VCC 脚上的 0.1uF 电容又起什么作用？
2. 想从 50MHz 得到 25MHz 输出，倍频/分频系数各填多少？如果想要 120MHz 呢（提示：先想 VCO）？
3. 向导第 2 页里 VCO 是 1000MHz，但输出只要 100MHz——为什么工具故意让 VCO 跑这么高？VCO 的合法区间是多少？
4. TD 界面里的「Modulus for M counter」和上一篇手册里的 M（参考分频）是一回事吗？配置时应该盯住哪两个英文单词才不会错？
5. 例化 PLL 后，为什么下游逻辑的复位释放必须等 extlock？如果直接不等锁定就开始跑，最坏会发生什么？
