这一篇在干嘛？
这是安路官方 APUG092 应用笔记的精讲版，讲的是官方给出的 HDMI 1.4b 发送器（Transmitter）参考设计。我们会从”HDMI 到底是怎么传画面和声音”讲起，然后逐节拆解这个 IP 的架构、时钟、参数、接口时序，最后带你走一遍上板验证流程。全文以官方手册内容为准，信号名、参数、数值都可以直接对照原文使用。
先补课：HDMI 是怎么传画面和声音的
HDMI（High Definition Multimedia Interface，高清多媒体接口）是一种全数字化的影像和声音收发接口，可以收发未压缩的音频及视频信号。机顶盒、DVD 播放机、个人电脑、投影仪、电视机上都能见到它。它最大的好处是：音频和视频走同一条线材，大大简化了系统布线。
那一条线里到底传了什么？HDMI 的视频数据用的是 TMDS（Transition Minimized Differential Signaling，最小化传输差分信号）编码方式。简单理解：把并行数据编码成 10Bit 的串行码流，再用差分线高速发送出去。整个链路里有三条数据通道（分别承载音视频数据）加一条时钟通道，这也是为什么后面会看到 ch0/ch1/ch2 三组数据加一组时钟的接口。
一个容易忽略的细节
HDMI 里除了音视频数据本身，还有很多”辅助数据”——比如告诉显示器”我是什么分辨率”的 VIC 视频识别码、帮接收端恢复音频时钟的 ACR 数据包。发送器 IP 的一个核心工作就是把这些辅助包按时序插进数据流里。
还有两个常被一起提到的概念，本文都和它们有关：
- EDID / DDC：显示器（接收端）内部存有一块 128 字节的”自我介绍”数据，叫 EDID，里面写着它支持哪些分辨率、音频格式等。FPGA 想知道”对面是谁、能吃多高的分辨率”，就要通过 HDMI 的 DDC 通道（本质上是一条 IIC 总线）把 EDID 读回来。本设计就内置了 EDID 读取功能。
至于 HDCP 内容保护，这份手册并未涉及，这里不多展开。
这个发送器能干什么：特性与规格
这套 HDMI 1.4b Transmitter 参考设计在安路 AP106_V2.0 开发板上开发验证，支持的功能清单如下：
- 符合 HDMI 1.4b 协议标准；
- 最高支持 1080p60 显示分辨率；
- 支持两路音频（左、右声道）；
- 支持 RGB 和 YUV444 两种视频颜色空间（均仅支持 8Bit）；
- 支持内部视频测试源，不接外部视频也能输出测试画面；
- 支持 EDID 读取。
它的设计目标是”以较少的资源实现音频和视频数据的高速传输”——资源消耗后面有具体数字。
整体架构：协议层 + 物理层

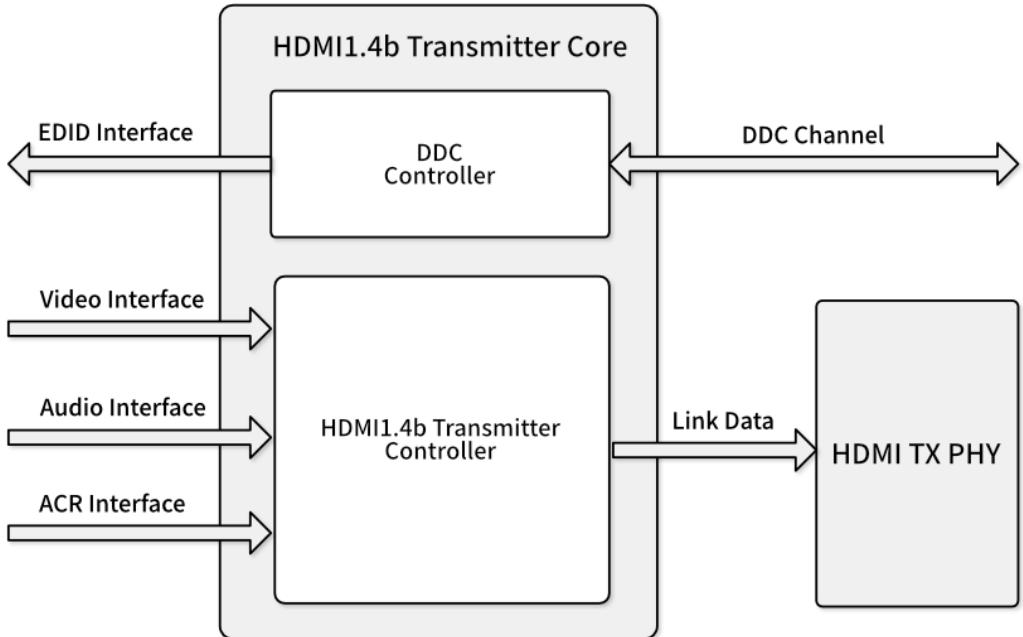

官方把整个设计分成两层，先看框架图：
- 协议层：HDMI 1.4b Transmitter Core。负责所有”讲协议”的部分，对外提供 EDID Interface、Video Interface、Audio Interface、ACR Interface、DDC Channel、Link Data 等接口。
- 物理层：HDMI TX PHY。负责把编码后的 10Bit 数据串行发送出去。手册特别说明：物理层不限定实现方式，只要线速率满足要求、能实现 10Bit 数据串行发送、外部电路能满足 HDMI 电平要求，都可以拿来当物理层。这种解耦让你可以按所用的器件灵活选择串化方案。
为什么要分层？
协议层和物理层相互分离（这是 v1.0 版本特意修改的整体架构），好处是：协议逻辑可以跨器件复用（参数里的 DEVICE 选项覆盖了 EF2/EF3/EF4、SF1/SF2、EG、PH1A/PH1P/PH2A、DR1 等多系列），物理层则可以按器件的 IO 能力单独适配。
时钟架构：两个时钟、五倍关系

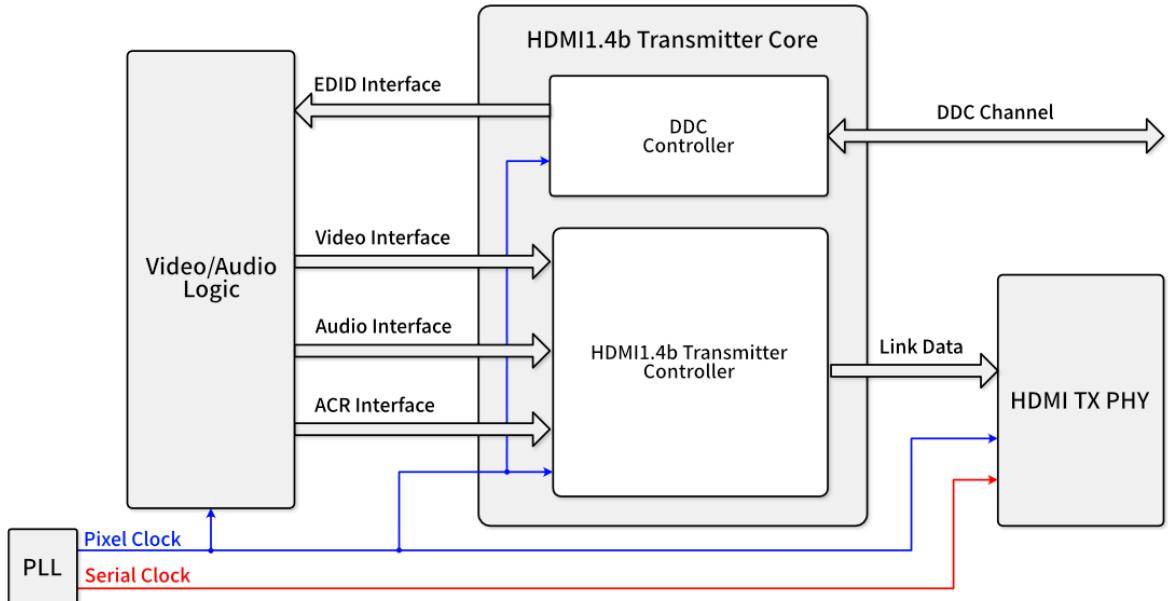

用这个 IP，第一件要搞懂的就是时钟。看官方时钟架构图：
IP 工作需要两个时钟，都由 PLL 生成：
- 像素时钟 Pixel Clock：Core 的四个接口（EDID、Video、Audio、ACR）全部工作在这个时钟域下；
- 串行发送时钟 Serial Clock：频率是像素时钟的 5 倍（因为 1 个像素要串行发出 10Bit 数据，三条数据通道各分摊，时序上对应 5 倍过采样关系）。
频率怎么算
像素时钟不是拍脑袋定的，要根据分辨率算。以 1080p60 为例：有效分辨率是 1920×1080，但计算频率时必须加上消隐区，图像总长宽是 2200×1125，每秒 60 帧：
串行时钟再乘 5：
时钟算错，画面就废
像素时钟忘记加消隐区（比如用 1920×1080 而不是 2200×1125 去算），或 PLL 没按 5 倍关系生成 Serial Clock，都会导致接收端无法正确同步。换分辨率时，两个时钟都要重新计算配置。
参数怎么配：一张表定分辨率和格式
HDMI 1.4b Transmitter Core 通过一组参数来定制行为，官方参数表如下（表 2-1）：
| 参数 | 可选值 | 默认值 | 说明 |
|---|---|---|---|
| DEVICE | ”EF2”, “EF3”, “EF4”, “SF1”, “SF2”, “EG”, “PH1A”, “PH1P”, “PH2A”, “DR1" | "EG” | 器件类型选择 |
| HTOTAL | 1~16383 | 2200 | 一行总长度，包括行消隐和行有效，单位为时钟个数 |
| HSA | 1~16383 | 44 | 行同步脉冲宽度，单位为时钟个数 |
| HFP | 1~16383 | 88 | 行显示前沿，单位为时钟个数 |
| HBP | 1~16383 | 148 | 行显示后沿，单位为时钟个数 |
| HACTIVE | 1~16383 | 1920 | 一行有效显示长度，单位为时钟个数 |
| VTOTAL | 1~16383 | 1125 | 总列数，包括场消隐和场有效部分，单位为图像行数 |
| VSA | 1~16383 | 5 | 场同步脉冲宽度，单位为图像行数 |
| VFP | 1~16383 | 4 | 场显示前沿，单位为图像行数 |
| VBP | 1~16383 | 36 | 场显示后沿，单位为图像行数 |
| VACTIVE | 1~16383 | 1080 | 有效列数，单位为图像行数 |
| VIDEO_VIC | - | 16 | 视频识别码 |
| VIDEO_TPG | ”Enable” / “Disable" | "Enable” | 测试视频源使能：“Enable” 时使能测试视频源、外部视频输入无效；“Disable” 时禁用测试视频源 |
| VIDEO_FORMAT | ”RGB” / “YUV444" | "RGB” | 视频格式：外部输入视频为 RGB 或 YUV444 |
| AUDIO_SAMPLE_RATE | ”32K” / “44.1K” / “48K” / “88.2K” / “96K” / “176.4K” / “192K" | "48K” | 音频采样率 |
| IIC_SCL_DIV | 1~65535 | 125 | EDID IIC 时钟分频系数 |
注意默认值这一列：HTOTAL=2200、HACTIVE=1920、VTOTAL=1125、VACTIVE=1080——默认参数就是按 1080p60 配的，和上一节的频率计算完全对应。
视频分辨率参数与时序

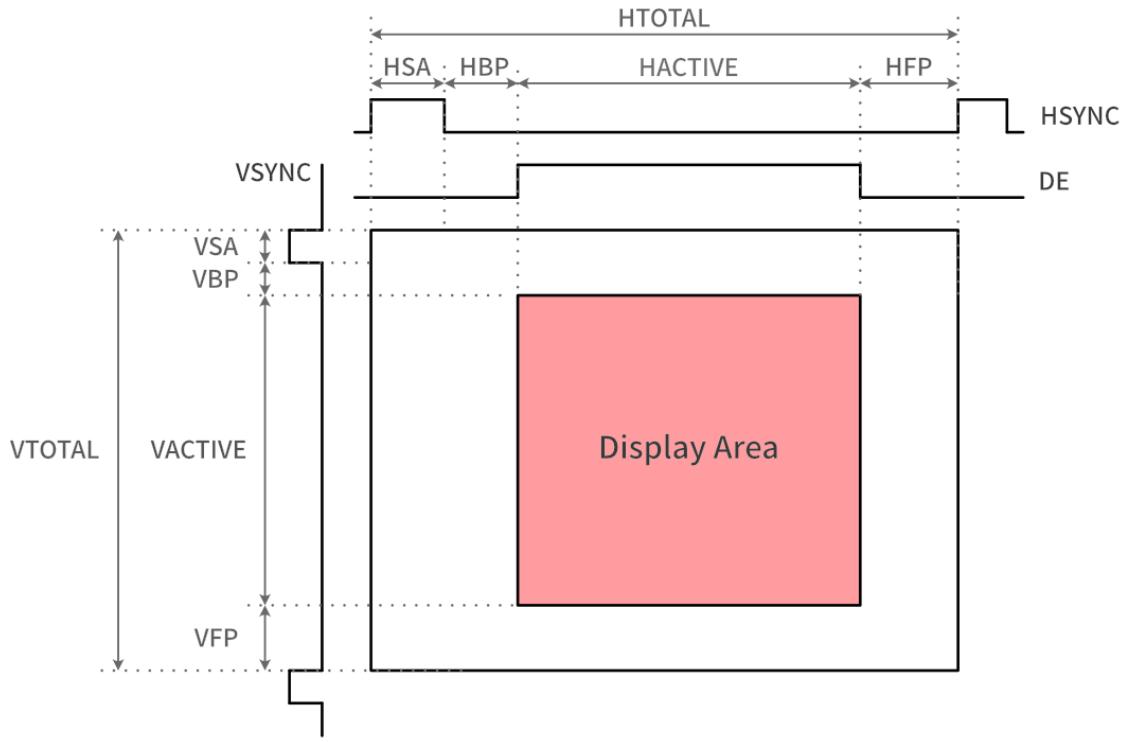

HTOTAL、HSA、HFP、HBP、HACTIVE、VTOTAL、VSA、VFP、VBP、VACTIVE 这十个参数共同决定显示分辨率。它们对应的标准视频时序长这样：
- 行方向：一行 = HSA（同步脉冲）+ HBP（后沿）+ HACTIVE（有效 1920 像素）+ HFP（前沿）= 2200 个像素时钟；
- 场方向：一帧 = VSA + VBP + VACTIVE（有效 1080 行）+ VFP = 1125 行。
想换分辨率，就按目标分辨率的标准时序改这十个数，同时别忘了同步改时钟。
VIDEO_VIC：告诉对面”我是什么格式”
VIC 是视频识别码，写进 HDMI 辅助视频信息包里，不同的视频格式有唯一的识别码（比如默认的 16 就对应 1080p60）。具体码表可以在《ANSI/CTA-861-H》标准里查。分辨率换了，VIC 也要跟着换，否则接收端可能按错误的方式解析画面。
VIDEO_TPG：内置测试画面

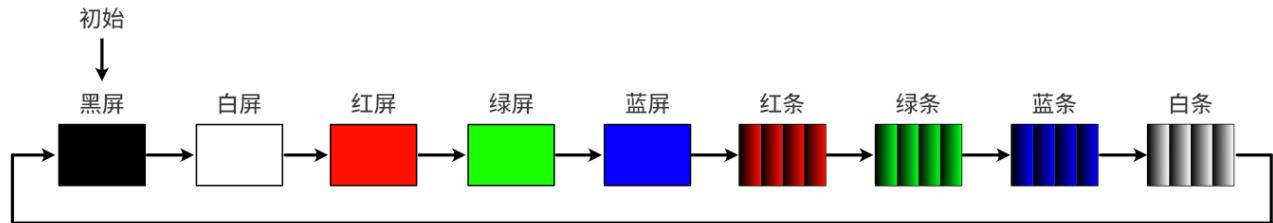

Core 内置了测试视频源。VIDEO_TPG 设为 “Enable”（默认）时，会按固定顺序循环播放测试画面，此时外部输入的视频无效；设为 “Disable” 才轮到外部视频上场。测试画面顺序如下：
测试源只认 RGB
内部测试视频源只支持 RGB。所以 VIDEO_TPG=“Enable” 时，VIDEO_FORMAT 必须同时设为 “RGB”，否则显示的颜色会异常。上电先开 TPG 看彩条、再切外部源，是很好的验证顺序。
VIDEO_FORMAT：声明颜色空间
VIDEO_FORMAT 用来告知 HDMI 接收端图像数据的颜色空间：外部视频是 RGB 就设 “RGB”，是 YUV444 就设 “YUV444”。目前 RGB 和 YUV444 仅支持 8Bit。
AUDIO_SAMPLE_RATE：音频采样率
可选项有 “32K”、“44.1K”、“48K”、“88.2K”、“96K”、“176.4K”、“192K”，需要按实际的音频采样率来设定，默认 “48K”。
IIC_SCL_DIV：EDID 读取的 IIC 时钟
这个参数设定 EDID IIC 时钟的分频系数，计算公式为：
例如像素时钟 150M、IIC_SCL_DIV=125 时，IIC 时钟 = 150M/(2×125) = 600kHz。
接口信号一览：Core 的”面板”

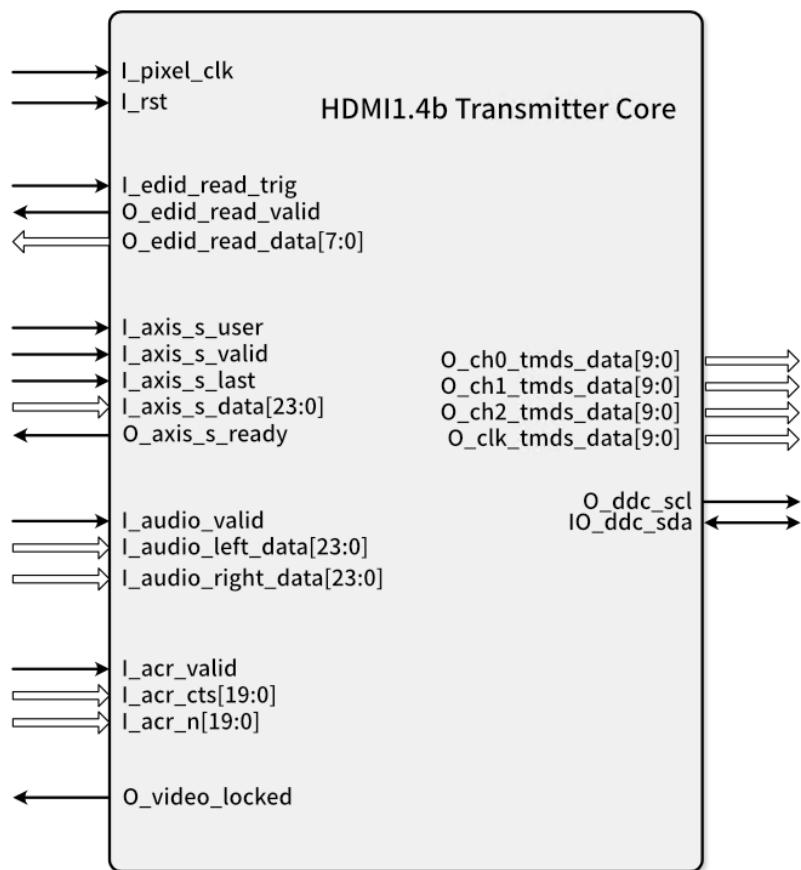

参数配好后，就要接线了。先看 Core 的接口全景图：
Core 的接口包括：工作所需的时钟和复位信号、EDID 读取接口、视频数据输入接口、音频数据输入接口、音频时钟再生辅助数据包（ACR）输入接口、TMDS 编码输出接口和 DDC 信号。完整信号表（表 2-2）如下：
| 接口名称 | 信号名称 | 方向 | 时钟域 | 描述 |
|---|---|---|---|---|
| clock and reset | I_pixel_clk | in | NA | 像素时钟 |
| clock and reset | I_rst | in | NA | 异步复位信号，高电平有效 |
| EDID Interface | I_edid_read_trig | in | I_pixel_clk | EDID 读触发信号 |
| EDID Interface | O_edid_read_valid | out | I_pixel_clk | EDID 读有效信号 |
| EDID Interface | O_edid_read_data[7:0] | out | I_pixel_clk | EDID 读数据 |
| Video Interface | I_axis_s_user | in | I_pixel_clk | 视频输入帧起始信号 |
| Video Interface | I_axis_s_valid | in | I_pixel_clk | 视频输入有效信号 |
| Video Interface | I_axis_s_data[23:0] | in | I_pixel_clk | 视频输入数据 |
| Video Interface | I_axis_s_last | in | I_pixel_clk | 视频输入行结束信号 |
| Video Interface | O_axis_s_ready | out | I_pixel_clk | 视频输入 ready 信号 |
| ACR Interface | I_acr_valid | in | I_pixel_clk | ACR 有效信号 |
| ACR Interface | I_acr_cts[19:0] | in | I_pixel_clk | ACR CTS |
| ACR Interface | I_acr_n[19:0] | in | I_pixel_clk | ACR N |
| Audio Interface | I_audio_valid | in | I_pixel_clk | 音频输入有效信号 |
| Audio Interface | I_audio_left_data[23:0] | in | I_pixel_clk | 音频左声道数据 |
| Audio Interface | I_audio_right_data[23:0] | in | I_pixel_clk | 音频右声道数据 |
| Status Signal | O_video_locked | out | I_pixel_clk | 输入视频接口锁定信号 |
| HDMI DDC Interface | O_ddc_scl | out | I_pixel_clk | DDC 通道时钟 |
| HDMI DDC Interface | IO_ddc_sda | inout | I_pixel_clk | DDC 通道数据 |
| Link Data | O_ch0_tmds_data[9:0] | out | I_pixel_clk | 通道 0 编码数据输出 |
| Link Data | O_ch1_tmds_data[9:0] | out | I_pixel_clk | 通道 1 编码数据输出 |
| Link Data | O_ch2_tmds_data[9:0] | out | I_pixel_clk | 通道 2 编码数据输出 |
| Link Data | O_clk_tmds_data[9:0] | out | I_pixel_clk | 时钟通道编码数据输出 |
几个关键接口的读法：
- Video Interface：这是一个类 AXI-Stream 风格的握手接口——
user标一帧开始、valid/ready握手传数据、last标一行结束，24Bit 数据正好装下一个 RGB（或 YUV444）8Bit 像素； - Link Data：三组 10Bit 数据 + 一组 10Bit 时钟通道编码，这就是要交给物理层做串行发送的东西；
- O_video_locked：状态信号，视频时序锁定后拉高，后面细讲。
复位是高电平有效
I_rst是异步复位、高电平有效。接到自己的设计时注意极性，别用低电平有效的复位直接怼上去。
接口时序逐个看

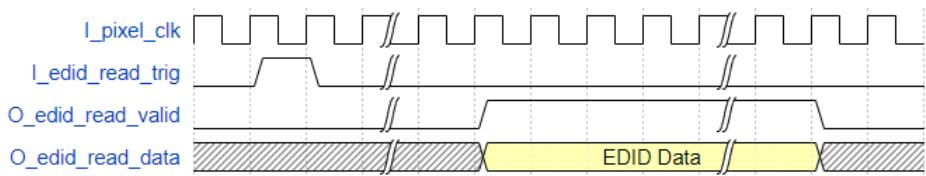

EDID Interface：一拍脉冲，读回 128 字节
用法非常简单：I_edid_read_trig 是一个单时钟周期的脉冲，拉高一次就触发一次 EDID 读操作，Core 会通过 DDC 通道读出 128 字节 EDID 数据；在 O_edid_read_valid 为高期间，O_edid_read_data[7:0] 上的数据有效。你在自己的逻辑里数好字节、攒成完整 EDID 即可。

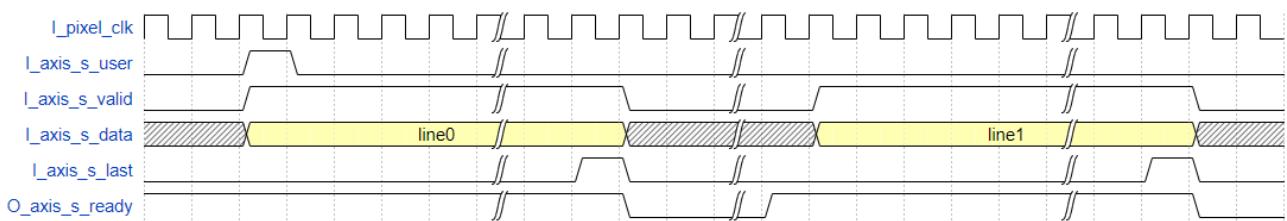

Video Interface：握手规整，但一行不能断
时序要点：
I_axis_s_user：帧起始信号，单时钟周期，在第一行第一个有效数据处拉高；I_axis_s_valid：数据有效；I_axis_s_last：行结束信号，在一行数据结尾拉高；O_axis_s_ready：接收端准备信号，为高表示可以写入数据。
最容易踩的坑：数据不能断流
O_axis_s_ready只会在I_axis_s_last（行结束）之后拉低，再次拉高表示能继续写入。因此 Video Interface 不支持断续的数据输入——一行数据必须连续发完。如果你的视频源做不到行内连续，就得自己加 FIFO/缓存来保证。
相位匹配与锁定：O_video_locked 为什么重要
在 HDMI 协议中，视频和辅助数据的发送要遵循严格的视频时序。为了保证发送时序稳定，Core 内置了一个 Video Source，用来生成不同分辨率的视频控制信号，然后视频数据和辅助数据先后映射到传输路径上。
问题来了：视频数据量太大，不可能把一整帧缓存下来，所以外部视频数据映射到 HDMI 数据路径时必须考虑相位问题——内部 Video Source 生成的时序和外部输入的数据之间有偏移，若外部数据超前或滞后，映射时就会数据错位。
Core 内部为此设计了相位匹配机制，对内、外视频时序做相位校准。当两者对准并锁定后，O_video_locked 信号拉高，表明视频输入数据被正确捕捉。上板调试时，这个信号就是你判断”视频链路对没对上”的第一观测点。
外部输入的三个关键参数

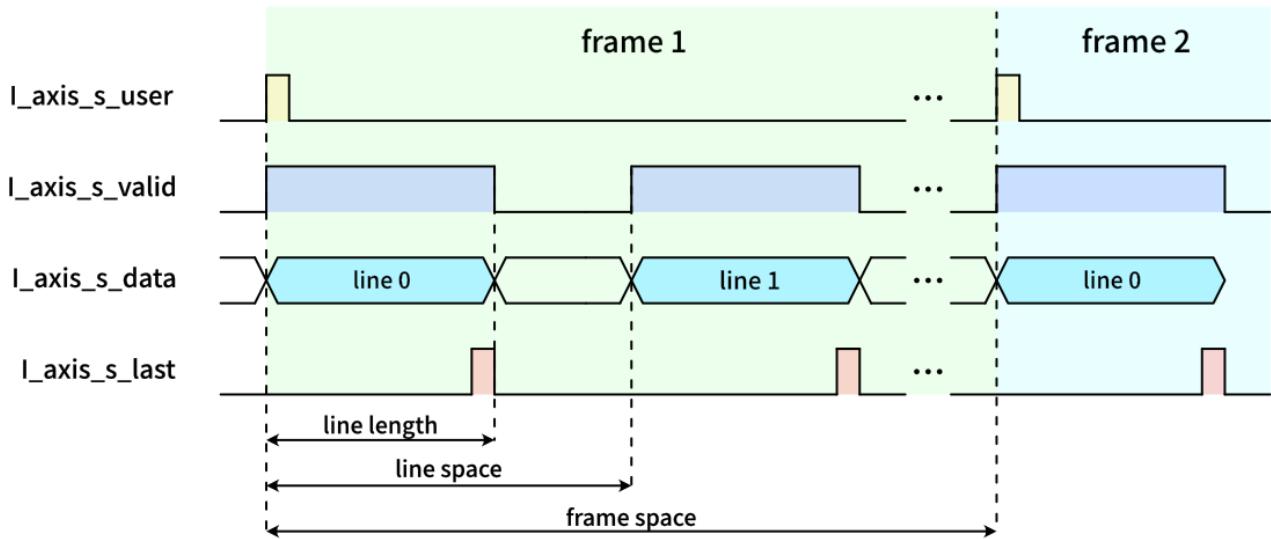

要把外部视频正确映射进传输路径，需要注意行长度、行间距、帧间距三个参数：
对照图中定义和前面的分辨率参数：
- 行长度 line_length = HACTIVE（一行实际长度，1920）；
- 行间距 line_space = HTOTAL（图像一行总长度，2200）；
- 帧间距 frame_space = VTOTAL（图像总行数，1125）。
也就是说，外部源必须严格按照与 Core 参数一致的总长/有效长度来产生行场时序。
像素在 24Bit 数据里怎么排

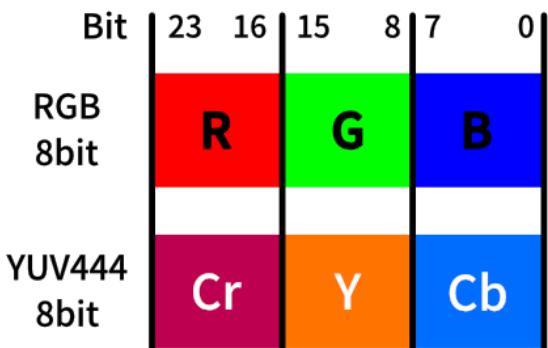

24Bit 视频数据的像素位分布如下：
接 RGB888 视频源时，按图上的位对应关系连线即可，别把高低位接反了。

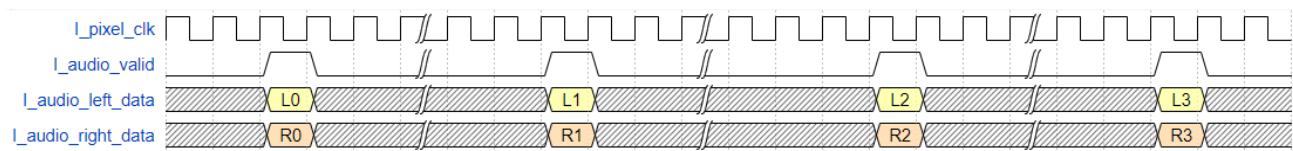

Audio Interface：速率必须等于采样率
音频输入数据的速率需要等于音频采样率。例如采样率为 48K，那么 1 秒内必须发送 48000 次音频数据。数据分左右声道各 24Bit（I_audio_left_data / I_audio_right_data），由 I_audio_valid 标记有效。
音频快了慢了都会出问题
音频发送速率不等于 AUDIO_SAMPLE_RATE 设定的采样率，接收端解出的声音就会变速、变调或断续。用板上 I2S 音频源时，务必确认采样率与参数一致。
ACR Interface：帮接收端恢复音频时钟

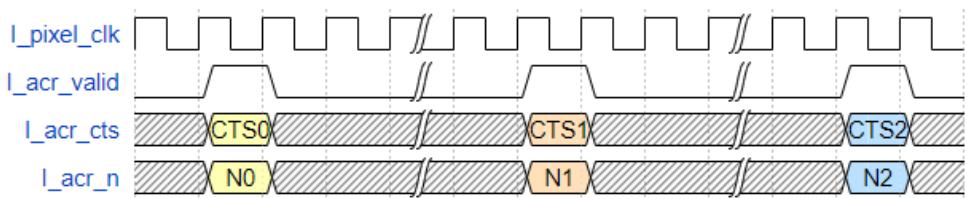

HDMI 里没有专门的音频时钟线，接收端要从 TMDS 时钟里再生音频时钟，靠的就是发送端周期性插入的音频时钟再生（ACR）辅助数据包，里面有 CTS 和 N 两个值。用法：I_acr_valid 为高时，Core 从 ACR 接口读取 CTS（I_acr_cts[19:0]）和 N（I_acr_n[19:0]）的值，然后发送 ACR 数据包。更多细节参见 HDMI 1.4b 规范第 7 章。
上板验证：开发环境怎么搭

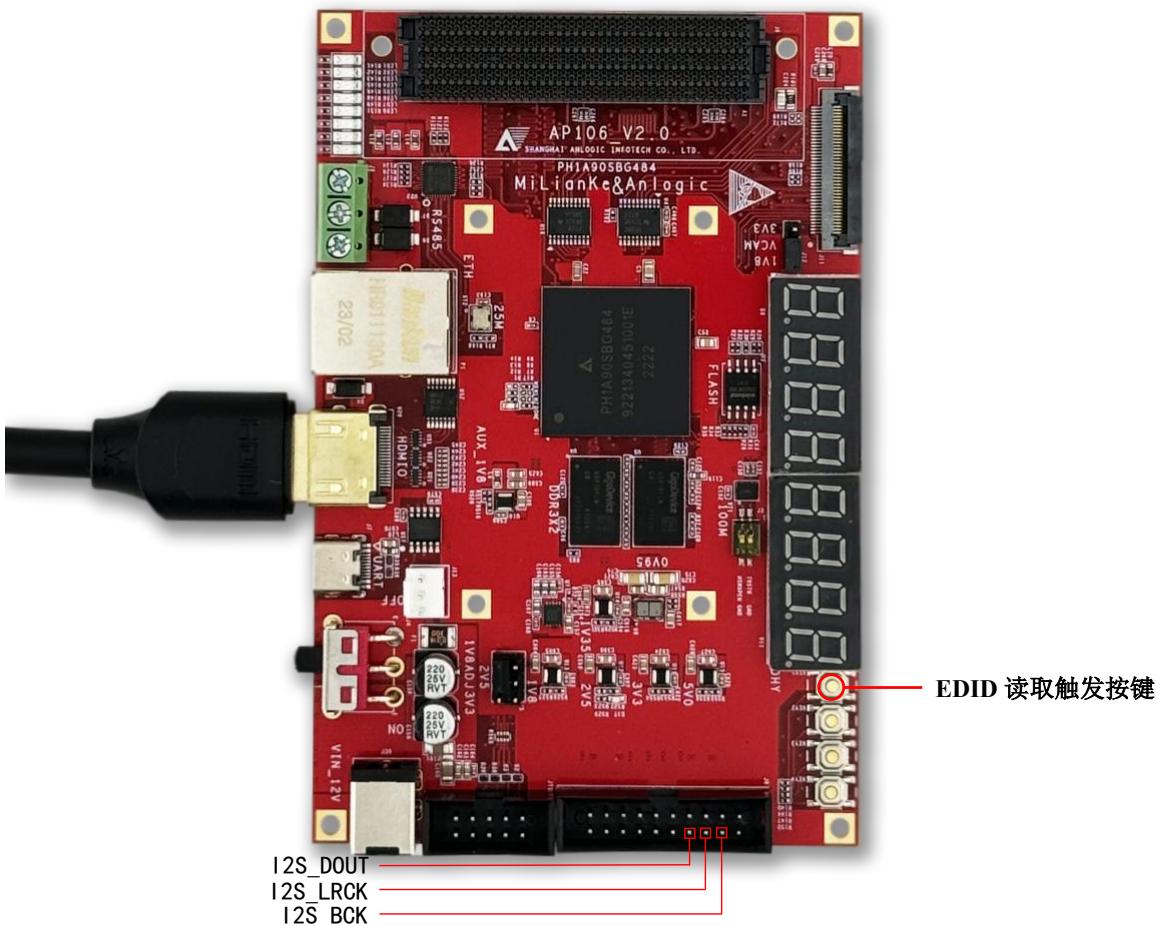

这套设计在 AP106_V2.0 开发板上验证，官方给出的开发环境如下：
测试工程的玩法：
- 默认分辨率 720P60；
- 通过按键触发读取 EDID 数据，用 CWC（安路 TD 软件的综合/观测工具）观测读回的数据；
- 板内设置了 I2S 接收器，用于接收 I2S 音频数据来测试音频功能。输入音频采样率需要固定为 48K，I2S 信号通过板上的 J8 座子输入（信号位置见图中标识）。
把这套 IP 用到自己设计里的典型流程就是：按目标分辨率配置分辨率参数和时钟 → 接好像素时钟/复位 → 视频源按 Video Interface 时序接上（先开 TPG 验证链路）→ 音频按采样率接上并配好 ACR → 需要时触发 EDID 读取。
建议的调试顺序
- 先用默认 TPG（记得 VIDEO_FORMAT 配 RGB）点亮显示器，验证时钟和物理层链路；
- 看
O_video_locked是否拉高，确认相位匹配；- 再切外部视频源，排查像素位序和行连续性；
- 最后调音频和 EDID。花屏先查时钟频率和分辨率参数是否匹配，再看颜色异常是不是 RGB/YUV 格式设错。
资源消耗与工程文件
Core 的资源占用（表 4-1）：
| 器件 | LUT | REG | ERAM |
|---|---|---|---|
| PH1A 系列 | 838 | 1875 | 9 |
| EG4 系列 | 1734 | 1925 | 17 |
示例工程文件信息（表 5-1）：
| 参数 | 说明 |
|---|---|
| Reference Design | Yes |
| RTL Language | Verilog |
| Test bench | N/A |
| Test bench Format | N/A |
| Simulation | N/A |
| C | N/A |
| IP Model | N/A |
| Project Platform | Yes |
| TD Soft Version | TD5.6.88061 |
也就是说，官方给的是 Verilog 编写的参考设计 + 工程平台（基于 TD 5.6.88061 版本），没有附带仿真 testbench 和 IP 模型，验证以实际上板为主。
通关标准
- 能独立算出任意分辨率的像素时钟和串行时钟，并说出”为什么是 5 倍”；
- 看着表 2-1 能配出一套 1080p60 的完整参数，并知道 TPG、FORMAT、VIC 之间的联动关系；
- 能按 Video Interface 时序接上外部视频源，并用 O_video_locked 判断链路是否锁定。
自测 1：为什么 1080p60 的像素时钟是 148.5MHz，而不是直接用 1920×1080×60？
因为计算像素时钟必须把消隐区算进去：图像总尺寸是 2200×1125（含行消隐 280 个时钟和场消隐 45 行），所以 F_pixel = 2200×1125×60 = 148.5MHz。若漏掉消隐区，时钟偏低，接收端无法同步。
自测 2：外部视频接上后画面错位/无显示，O_video_locked 一直不拉高，最可能是什么原因？
相位匹配机制要求外部视频时序与 Core 内部 Video Source 对准。应检查：① 外部源的行长度/行间距/帧间距是否与 HTOTAL/HACTIVE/VTOTAL 等参数一致；② 数据是否满足”一行必须连续”的要求（ready 只在行结束 last 后才会拉低再拉高，不支持行内断流）；③ 像素时钟是否与参数计算的频率一致。
参考文档：[1] HDMI Specification Version 1.4b；[2] VESA E-EDID Standard 1.4；[3] ANSI/CTA-861-H。原文档为上海安路信息科技股份有限公司 APUG092（v1.0，2024 年 9 月）。
