这一篇在干嘛？
做视频缓存、数据缓冲时，经常发现 FPGA 片内的 ERAM 只有几百 Kbit，根本不够装。安路这篇 APUG011 给了一个聪明的办法：把 EG4S 芯片里自带的 64Mb SDRAM 包一层壳，对外提供一个”长得和 ERAM 一模一样”的读写接口。你按普通 RAM 的方式读写，背后它帮你搞定 SDRAM 那些繁琐的初始化、刷新、时序。本文带你把这份参考设计从头到尾读明白。
先认识 ERAM：FPGA 里的”小仓库”
ERAM 是 FPGA 内部的嵌入式存储资源，在安路器件上通常一个大约 500Kbit 上下，不同系列会有差别。按读写口的方式，ERAM 分三种：

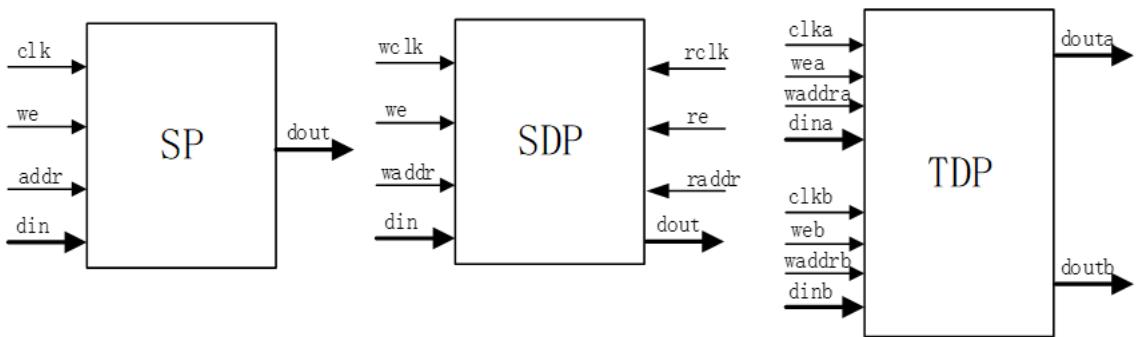

- 单口 RAM：只有一套地址总线，读和写共用一个口；
- 简单双口 RAM：两个地址总线，一个专门写、一个专门读，读写时钟可以独立；
- 真双口 RAM：两个地址总线，两个口都能读能写，读写时钟同样可以独立。
这三种形态决定了你平时怎么用片内 RAM。但不管哪种，容量都是硬伤——几幅高清图像就把它塞满了。容量不够时，常规思路是换更大规模的 FPGA，或者外挂 SDRAM/DDR。可外挂存储需要存储器控制器 IP 支持，对于小型器件或没有存储器硬 IP 的器件来说，开发难度、成本、产品面市时间都是挑战。
方案核心：把 SDRAM 包成”虚拟 ERAM”
APUG011 的思路很直接：利用 Anlogic EG4S 器件内部集成的 64Mb SDRAM（SIP 封装，芯片里自带，不用外挂），在它上面包一层控制器，对用户提供一套和 ERAM 操作方式一致的接口。这样用户只管像操作普通 RAM 那样发地址、发数据，完全不用碰 SDRAM 底层的读写调试。文档里把这个扩展出来的大存储简称为虚拟 ERAM。
性能指标先看一眼：
- 读写时钟可支持 200MHz；
- 32bit 位宽下，理论有效带宽 6.4Gbps，持续读或持续写时实际带宽与理论一致；读写有停顿时也能到 6Gbps 以上，利用率 95% 以上；
- 全部参数化实现，支持任意大小容量、不同位宽的 SDRAM 器件。

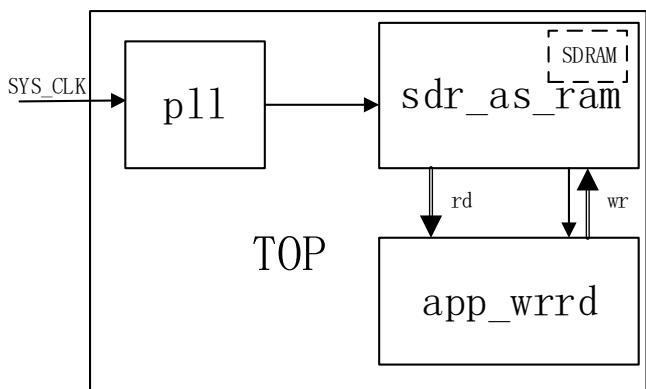

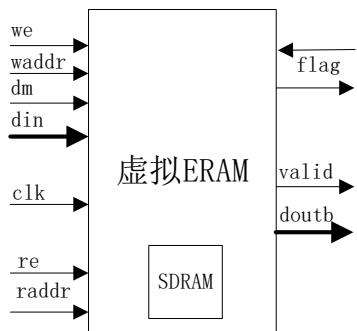

从框图看，整个方案中间是一个 SDRAM 控制器，向上暴露用户读写通道（写使能/写地址/写数据/掩码，读使能/读地址/读数据），向下驱动 EG4S 内置的 SDRAM。你拿到的就是上层那几个简单的 RAM 式信号。
最重要的一个限制
因为硬件机制的原因，这套方案不支持读写同时进行，读通道和写通道必须独立排斥运行——要么在写，要么在读，不能一边写一边读。
另外，方案提供两种刷新机制：一种是 IP 自刷新，用户不用参与，只需在读写前判断当前是否正在刷新；另一种由用户通过刷新标志自行控制。正常读写时你不需要操心刷新，但操作前如果用了方案自带的刷新机制，请先判断虚拟 ERAM 是否忙——如果忙，等 Sdr_init_ref_vld 信号变低后再做读写。
怎么写：写通道时序
写通道信号很简单：写使能、写地址、写数据，外加掩码信号（做字节级覆盖写）。每次写的长度没有限制，可以持续写入，甚至一次写完整片 SDRAM。唯一要注意：如果连续写入，SDRAM 时钟要工作在 64MHz 以上。

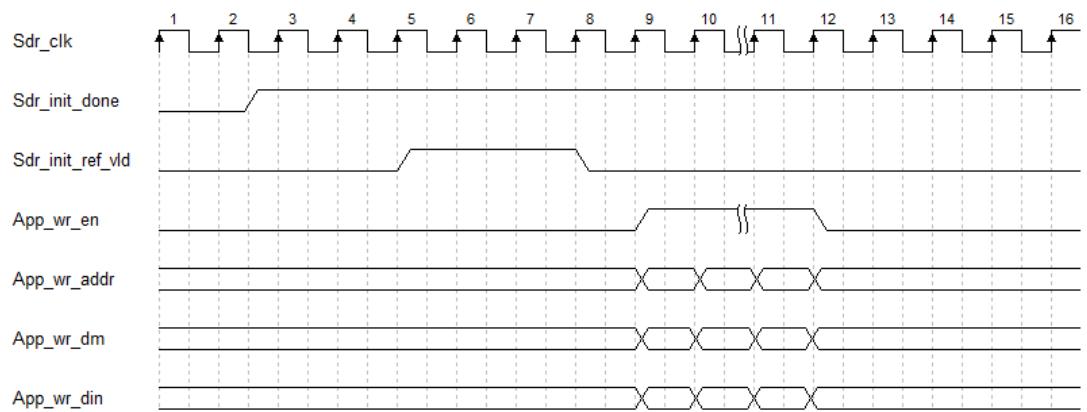

从时序图看，拉高 app_wr_en、给出地址和数据即可连续写入，和操作一块普通 RAM 没有区别。
怎么读：读通道时序

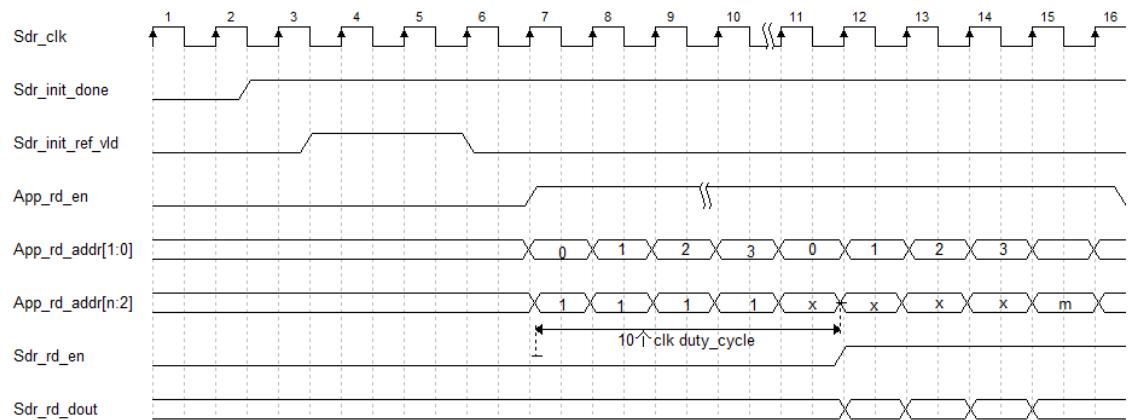

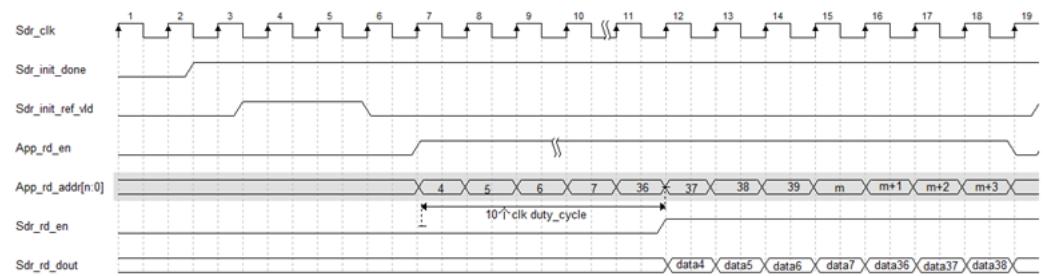

读更简单：给出读使能和读地址，然后等。拉高读使能后约 10 个时钟，控制器开始输出有效的数据输出使能（Sdr_rd_en）和有效数据（Sdr_rd_dout）。这 10 拍是 SDRAM 内部取数的固有延迟，你的下游逻辑要按这个延迟来对齐数据。
数据掩码：只想改其中几个字节怎么办
掩码的作用是”这次写操作里，哪些字节要真正写入，哪些保持原样”。如果每个时钟传输的数据宽度是 32bit，掩码就是 app_wr_dm[3:0]，对应关系是：
| 掩码位 | 控制的字节 |
|---|---|
| app_wr_dm[0] | app_wr_din[7:0] |
| app_wr_dm[1] | app_wr_din[15:8] |
| app_wr_dm[2] | app_wr_din[23:16] |
| app_wr_dm[3] | app_wr_din[31:24] |
想把整个 32bit 全部屏蔽（不写入）时，把 app_wr_dm 设为 4'b1111 即可。

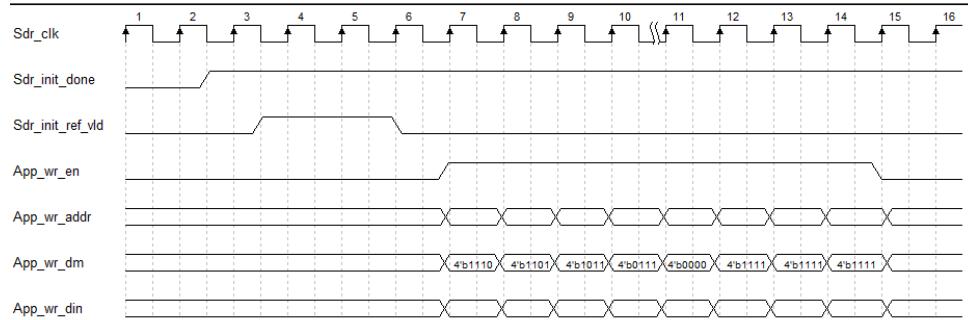

掩码还有个实用场景：当写入长度不是 4 的倍数时（比如写 5 个数据），第 5 个数据正常写入，第 6~8 个位置是凑数的无效数据，这时把这几个数据的 app_wr_dm[3:0] 设成 4'b1111 屏蔽掉，就不会污染存储内容。
跳跃地址读写：地址怎么跳才合法

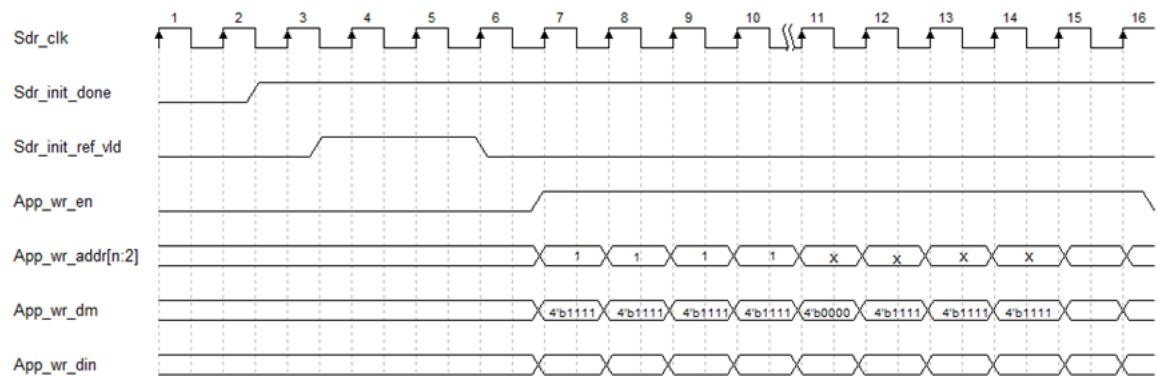

FPGA 内的 ERAM 支持任意地址跳跃，本方案理论上也支持，但有个前提：数据是以 128bit 为一组（本方案标准位宽 32bit，即 4 个 32bit = 128bit）来组织的。所以：
app_wr_addr[1:0]必须固定为2'b00；- 任意更改的是
app_wr_addr[22:2]； - 简单理解：每 4 个时钟可以任意跳跃 1 次地址，4 个数据内部的地址只能连续累加。
时序图中的 x 代表任意地址，即组与组之间随便跳。
效率怎么拉满：突发与对齐规则
这套方案”高性能”的秘诀就在对齐规则上。每次写入或读出以 4 个数据为单位，每 4 个中第 1 个地址是首地址，第 2~4 个地址按首地址自动累加：
配合前面说的 SDRAM 200MHz、32bit 位宽，就能算出 6.4Gbps 的理论带宽。要想实际带宽不打折，记住两条：
- 每次读写的持续长度尽量是 4 的倍数；
- 长度实在不是 4 的倍数时，用掩码把凑数的无效数据屏蔽掉。
带宽心得
“持续写”或”持续读”时实际带宽等于理论带宽 6.4Gbps；写读交替且有停顿时也有 6Gbps 以上。所以尽量把应用组织成大块连续读写，而不是零散的单拍访问。
刷新：数据不丢的生命线
和所有 SDRAM 一样，数据必须定期刷新，否则会丢失。方案支持两种刷新方式，默认开启自刷新：
- 自刷新（默认）：控制器自己对时钟计数，到点自动刷新。用户需要在
global_def.v里明确当前控制器时钟频率，用于计算周期——例如工作在 150MHz，时钟周期就是1000000000/150000000。一般 SDRAM 是 64ms 内对所有行全部刷新一次，最终把SELF_REFRESH_INTERVAL的计算结果代入代码即可。 - 手动刷新：把
sdr_init_ref模块里的self_refresh_open参数传 0，然后用户自行控制app_ref_req信号（至少拉高 1 个时钟周期）发起刷新，收到sdr_ref_ack表示本次刷新有效。
文档还给了刷新的判断原则：
- 数据内容在部分 SDRAM 里如 64ms 内不断被重复读写（比如图像数据），可以选用户自刷新场景，用户不用额外做刷新；
- 不刷新，数据内容就会丢失——这是硬性要求。
刷新期间别碰存储
使用方案自带的刷新机制时，操作前先看
Sdr_init_ref_vld：它为高说明正在刷新，等它变低再做读写，否则操作会和刷新冲突。
模块接口一览
顶层只提供用户读写通道信号；SDRAM 器件用的是 EG4S 内部自带的 SIP。若要换到其他 Anlogic 器件，把 SDRAM 部分的接口引出到工程顶层、分配 IO 即可。
| 信号 | 方向 | 功能说明 |
|---|---|---|
| Sdr_clk | in | 应用方案 SDRAM 工作时钟 |
| Sdr_clk_sft | in | 同频可能不同相位的 SDRAM 时钟 |
| Rst | in | 高有效 |
| 用户读写接口 | ||
| App_wr_en | in | 写使能，高有效 |
| App_wr_addr[20:0] | in | 写地址 |
| App_wr_din[31:0] | in | 写数据 |
| App_wr_dm[3:0] | in | 写入数据掩码 |
| App_rd_en | in | 读使能 |
| App_rd_addr[20:0] | in | 读地址 |
| Sdr_rd_en | out | 有效读数据输出使能 |
| Sdr_rd_dout[31:0] | out | 有效读出数据 |
| 控制信号 | ||
| Sdr_init_done | out | SDRAM 初始化完成 |
| Sdr_init_ref_vld | out | SDRAM 刷新有效标志 |
| Sdr_busy | out | SDRAM 忙状态（暂不使用） |
| App_ref_req | in | 用户自行请求刷新操作 |
| SDRAM 信号 | ||
| SDR_CLK | in | SDRAM 时钟 |
| SDR_CKE | in | SDRAM 的 CKE 时钟使能 |
| SDR_RAS | in | SDRAM 行有效 |
| SDR_CAS | in | SDRAM 片选 |
| SDR_WE | in | SDRAM 写使能 |
| SDR_BA[1:0] | in | SDRAM Bank |
| SDR_ADDR[10:0] | in | SDRAM 的操作地址 |
| SDR_DM[3:0] | in | SDRAM 的数据掩码 |
| SDR_DQ[31:0] | inout | SDRAM 数据总线 |
使用顺序记住三步：先等 Sdr_init_done（初始化完成）→ 再判断是否在刷新 → 然后才能任意长度读写。
资源占用：便宜得惊人
在 TD 软件版本 TD5.6.2_71036、EG4S-MINI-DEV3 Demo 板上验证的结果：
| 资源 | 类型 | 数值 |
|---|---|---|
| 最大频率 | c0 | 219MHz |
| 使用资源 | LUT | 447 |
| REG | 96 | |
| PLL | 1 | |
| IO | 2 | |
| BRAM | N/A | |
| DSP | N/A | |
| SERDES | N/A | |
| 适用器件 | — | Anlogic 全系器件（除 EG4S 外，其余器件需外挂 SDRAM） |
只用了 447 个 LUT 和 96 个寄存器，几乎不占资源，这就是”包一层壳”方案的好处。
调试与仿真
参考设计自带调试和仿真支持：
- 调试：工程里的

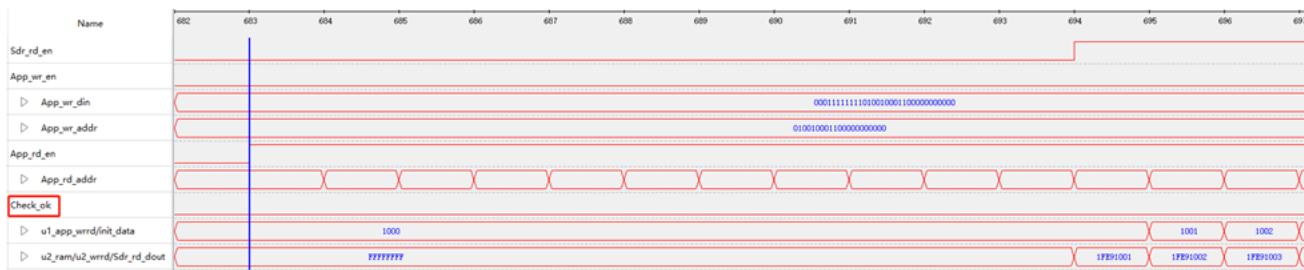

app_wrrd模块会产生递增的写入数据，读出来后再与递增数比对——数据正确则Check_OK信号为低电平，错误则为高电平。看这个信号就能快速确认读写链路是否可靠。
- 仿真：Test bench 支持 Modelsim 仿真，顶层仿真文件提供 25MHz 时钟让系统跑起来，出错会给出错误提示。指定好库后运行
sim.do文件即可一键仿真。
工程交付的关键信息：提供 Verilog/VHDL 参考设计、Test bench、IP Model，目标平台为 EG4S20-MINI-DEV3。
移植到自己的工程：10 条清单
- 上电后先等 SDRAM 初始化完成再开始工作；
- 地址跳跃和掩码严格按第二章的规则来（低 2 位补 0、按 128bit 组跳）；
- 每次读写操作前判断
Sdr_busy是否忙； - 读写长度可以任意，但尽量是 4 的倍数；
- 地址可以任意跳跃，但以 4 为单位——倍数内不支持跳，倍数间可以任意跳；
- 读数据时，不同硬件使用不同的频率和相位，可能出现时钟和数据错一拍的情形，根据实际情况在应用中调整；
- 方案可支持 Anlogic 其他系列 FPGA；
- 默认使用 64Mb、32bit 宽的 SDRAM，更换器件时改
global_def.v里的全局宏：
`define DATA_WIDTH 32
`define ADDR_WIDTH 21
`define DM_WIDTH 4
`define ROW_WIDTH 11
`define BA_WIDTH 2
`define SDR_CLK_PERIOD 1000000000/150000000
`define SELF_REFRESH_INTERVAL 64000000/`SDR_CLK_PERIOD/2**`ROW_WIDTH- 确认使用哪种刷新方式，保证数据长期没有操作时不发生变化；
- SDRAM 地址位宽在
global_def文件中更改，因此必须把这个文件 include 进目标工程。
最佳实践总结
- 接口顺序：等初始化 → 避开刷新 → 检查忙 → 再读写；
- 数据组织：以 4 个数据为一组、长度取 4 的倍数、不足用掩码补齐屏蔽；
- 连续写入时 SDRAM 时钟不低于 64MHz，想跑满带宽就往 200MHz 上靠。
自测
- 为什么写 5 个数据时要把第 6~8 个数据的
app_wr_dm[3:0]设成4'b1111？不设会怎样？- 换了一颗行数不同的 SDRAM，需要改哪些宏？
SELF_REFRESH_INTERVAL是怎么算出来的？
