这一篇在干嘛？
数据手册（datasheet）是芯片的”身份证+说明书”，选型、画板子、写约束之前都得翻它。这篇笔记把 EG4S20 的官方手册从头到尾串一遍，用大白话讲清楚：这颗芯片有多大、里面藏了什么、引脚怎么命名的、Bank 电压有哪些坑、上电怎么加载程序。读完你不需要记住每个数字，但要能在需要时快速翻到对应章节。
先认识一下：EG4S20 是颗什么芯片
EG4S20 全名 SALEAGLE®4S20，出自上海安路科技的 EAGLE（鹰）系列，主打低成本、低功耗，采用 55nm 工艺，静态功耗低至 5mA。
它最特别的一点：EG4S20 是在成熟的 EG4X20 基础上，用 3D 合封技术把一片 2M×32bit 的 SDRAM（型号 EM638325）和 FPGA 封装在了一起。相当于”买一颗芯片送一片内存”，片内有 64Mb（即 2M×32bit）的 SDRAM 存储空间，特别适合大容量、高速数据的采集、传输和变换这类应用——这也是它在国内开源硬件圈（比如全志平台的入门 FPGA 方案）里人气很高的原因。
封装上有三种选择：
| 封装 | 尺寸 | 引脚间距 | 用户可用 IO / LVDS 差分对 |
|---|---|---|---|
| QFN88（NG88） | 10mm × 10mm | 0.4mm | 71 / 17 |
| FBGA256（BG256） | 17mm × 17mm | 1.0mm | 193 / 91 |
| CSG324（CG324） | 15mm × 15mm | 0.8mm | 215 / 104 |
三种封装、同样的芯片核心，区别就是”引脚数”：QFN 最小最简单，BGA/CSG 引出更多 IO。手册还强调引脚排布经过优化，两层 PCB 就能用上所有 IO，这对学生党做板子非常友好。
怎么区分这三种封装？
看型号中间的字母：NG = QFN 封装、BG = FBGA 封装、CG = CSG 封装，后面的数字就是引脚数（88、256、324）。
资源规模：一张表看懂这颗芯片有多大
新手最常问”FPGA 多大”，指的就是 LUT（查找表）和 FF（触发器）的数量。EG4S20 三种封装的核心资源完全一样：
| 资源 | NG88 | BG256 | CG324 |
|---|---|---|---|
| LUT4 数量 | 19,600 | 19,600 | 19,600 |
| FF 数量 | 19,600 | 19,600 | 19,600 |
| 分布式 RAM（bit） | 156,800 | 156,800 | 156,800 |
| ERAM9K 块数 | 64 | 64 | 64 |
| 32Kb ERAM 块数 | 16 | 16 | 16 |
| ERAM 总容量 | 1,088Kb | 1,088Kb | 1,088Kb |
| 18×18 硬件乘法器 | 29 | 29 | 29 |
| PLL | 4 | 4 | 4 |
| 全局时钟（GCLK） | 16 | 16 | 16 |
| 合封 SDRAM | 2M×32bit | 2M×32bit | 2M×32bit |
| 用户 IO Bank | 8 | 4 | 4 |
| 最大用户 IO | 71 | 193 | 215 |
给个直观感受：19,600 个 LUT4 属于”小而精”的规模，跑一个软核 CPU 加一堆外设接口没问题，但别指望塞下复杂的图像处理算法。配置 SRAM 的总位数约 4,988,928 bit（约 4.99Mbit），这决定了配置位流的大小，后面讲配置时会用到。
架构细节（PLB 可配置逻辑模块、进位链等）手册写明”同 EG4X20”，要深入了解请参考《EG4 系列 FPGA 数据手册》。
片内存储：三套体系各管一摊
EG4S20 的存储资源分三层，各有用途：
1. 嵌入式块 RAM（ERAM）——大块头，两规格：
- 64 块 ERAM9K：每块 9Kb，可配置成真双口、简单双口、单口 RAM 和 FIFO，位宽可选 512×18、1K×9、2K×4、4K×2、8K×1，最高 220MHz
- 16 块 32Kb RAM：可配置为单口/双口 RAM，独立配置成 2K×16 或 4K×8
- 合计约 1,088Kb，做行缓存、FIFO、帧缓存都靠它们
2. 分布式 RAM——156.8Kb，散落在逻辑单元里，适合存小规模数据、做查找表。
3. 合封 SDRAM——64Mb（2M×32bit），是 EG4S20 的招牌。最高 200MHz 工作频率、32 位总线，最大读写带宽 800MB/s。因为它和 FPGA “深度整合”，用起来非常简单：在 IP generate 里例化、或者直接在顶层例化这个 IP 模块即可：
EG_PHY_SDRAM_2M_32 U_EG_PHY_SDRAM_2M_32(
.clk (SD_CLK), // SDRAM 时钟
.ras_n (SD_RAS_N), // 行选通
.cas_n (SD_CAN_N), // 列选通
.we_n (SD_WE_N), // 写使能
.addr (SD_SA), // 地址，11bit
.ba (SD_BA), // BANK 地址，2bit
.dq (SD_DQ), // 数据，32bit
.cke (SD_CKE), // 时钟使能
.dm (4'b0) // 数据屏蔽，4bit
);SDRAM 的引脚（DQ0DQ31、SA0SA10 等）在芯片内部已经和这个 IP 固定连接，你不需要（也不能）在外部引脚上分配它们。
最佳实践
大容量缓存优先用 SDRAM，中等规模的跨时钟域缓冲用 ERAM9K 的 FIFO 模式，几十字节的小存储用分布式 RAM。按”数据量”选存储层级，资源利用率最高。
时钟、PLL 和硬件乘法器
时钟资源：16 个全局时钟（GCLK，低抖动时钟网络），负责把时钟均匀送到全片。
PLL：4 个，用于频率综合——从外部晶振频率”变”出你需要的任何时钟频率。特性包括：5 路时钟输出、分频系数 1~128、支持 5 路时钟输出级联、动态相位选择。
硬件乘法器：29 个 18×18 乘法器，最高 350MHz，还支持拆成 9×9 模式用（一个 18×18 可以当两个 9×9 用）。做 FIR 滤波、FFT 这类运算时它们比用 LUT 搭快得多、省得多。
嵌入式硬核：还有一个 12bit SAR 型 ADC，最多 8 个模拟输入通道，采样速率 1MSPS；外加电压监控模块（可监控指定 Bank 的电压）和内置环形振荡器（可当看门狗时钟/低速时钟源用）。
引脚命名与 Bank 电压：最容易踩坑的地方
IO 命名怎么读

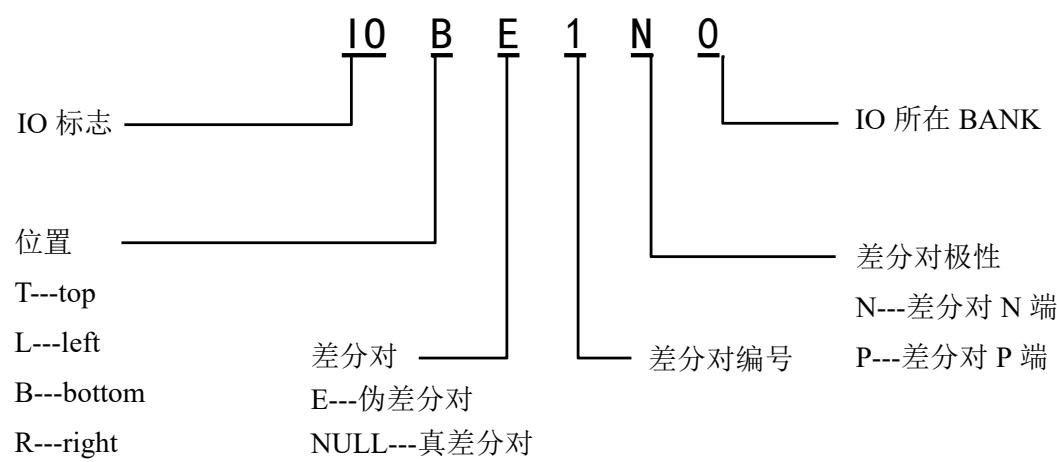

引脚名形如 IO_L1P_1，规则如下图：IO 表示通用 IO，L1 是逻辑位置编号，P/N 表示差分对的正/负端，最后一位数字是所属 Bank 编号。名字里带 GCLKIOL_2 之类的，说明这个脚还可以复用为全局时钟输入；带 DONE、TDO、MOSI 的则是配置/JTAG 复用脚。
Bank 电压规则（重点！）
FPGA 的 IO 按 Bank 分组供电，每个 Bank 的 VCCIO 决定了这一组 IO 的电平标准。EG4S20 不同封装的规则不一样，画原理图前必须核对：
- NG88（QFN88）：BANK1~BANK7 必须用 3.3V；只有 BANK8 支持1.2V、1.5V、1.8V、2.5V、3.3V 多种电平。
- BG256 / CG324：因为内部 BANK1 和 BANK3 的 VCCIO 直接连到了合封 SDRAM 的电源，VCCO1、VCCO3 只能接 3.3V。而且 VCCIO3、VCCAUX、VCCIO1 在芯片内部相互短路——也就是说这三个电源网络必须接同一个 3.3V。
最大的坑：Bank 电平混接
如果一个 Bank 接了 3.3V，你就不能把 2.5V 电平的信号直接接到这个 Bank 的 IO 上。BG256/CG324 尤其要注意：BANK1、BANK3 被内部”焊死”在 3.3V，想用 2.5V 的 LVDS 或其他低压电平，只能分配到其他 Bank。同样，VCCIO3/VCCAUX/VCCIO1 内部短路这一点，意味着供电设计上别指望给它们分别接不同电压，否则轻则功能异常，重则损坏芯片。
未用引脚怎么办？
手册的配置状态表指出：进入用户模式后，未使用的管脚默认是弱上拉状态。也就是说悬空的 IO 不会浮空乱跳，但如果你对外围电路有特殊要求（比如需要下拉），要在代码或约束里显式处理。
另外别忘了电源引脚的分类：VCC（内核电源）、VCCIOx（各 Bank 的 IO 电源）、VCCAUX（辅助电源）、VCC_PLLx/GND_PLLx（PLL 专用电源地）。PLL 有独立电源引脚，PCB 上要做滤波隔离，这对时钟质量影响很大。
特殊功能引脚速记
| 引脚 | 方向 | 作用 |
|---|---|---|
| TCK / TDI / TDO / TMS | 输入/输出 | JTAG 边界扫描四件套，下载调试全靠它 |
| PROGRAMN | 输入 | 全局复位输入，低有效 |
| MSEL[2:0] | 输入 | 配置（下载）模式选择 |
| CCLK | I/O | 专用配置时钟 |
| DONE | I/O | 配置完成标志，配置完成后输出高 |
| INITN | I/O | 输出高表示 FPGA 准备好配置 |
| CSN | 输入 | 并行下载模式片选，低有效 |
上电配置：程序是怎么”灌”进去的
FPGA 的逻辑是存在 SRAM 里的，断电即失，所以每次上电都要从外部 FLASH 加载位流（bitstream），这个过程叫配置。
五种配置模式
| 模式 | 全称 | MSEL[1:0] | 特点 |
|---|---|---|---|
| SS | 从动串行 | 11 | 数据由外部主控提供，串行输入 |
| SP | 从动并行 | 10 | 外部主控提供数据，8 位并行 |
| MSPI | 主模式 SPI | 01 | FPGA 主动从 SPI FLASH 读，最常用 |
| MP | 主动并行 ×8 | 00 | FPGA 主动从并行 FLASH 读 |
| JTAG | — | 无关 | 在线下载调试，IEEE-1532 |
实际项目里 99% 的量产方案用 MSPI：接一片 SPI FLASH（如 M25Pxx、SST25LFxxx、S25FLxxx），上电自动加载。手册特别提醒：只支持读命令为 0x03 的 SPI FLASH，买 FLASH 芯片时注意看数据手册。还支持双启动和多启动模式——可以在 FLASH 里放两份位流，主份坏了自动切换备份，产品化时很有用。
位流多大？FLASH 要买多大？
EG4S20 的配置位流长度为 4.8M~6Mbit（和 ERAM 初始化数据长度有关）。所以手册要求：配置芯片容量必须大于等于 6Mbit（即至少 8Mbit 的 FLASH，比如 M25P80 这个量级）。
配置阶段引脚的状态
上电到程序加载完成之间，普通用户 IO 处于三态；加载过程中由 HSWAPEN 决定它们是”弱上拉”还是”保持三态”。配置专用引脚（MSEL、PROGRAMN、DONE、CCLK 等）在配置前内部有固定的上拉/下拉（大多数上拉到 VCCIO，CSN 类是下拉到地），配置完成后交给软件设置或变回用户 IO。
板级设计注意
既然配置阶段大多数引脚是弱上拉，那么如果外围电路有”低电平有效”的器件挂在这些 IO 上（比如某芯片的使能脚是低有效），上电瞬间它们可能被短暂拉高或保持三态，要注意外围电路不会被误触发。MSEL 引脚的电平在配置前就会被采样，别让别的电路干扰它。
订购信息：型号后缀怎么读

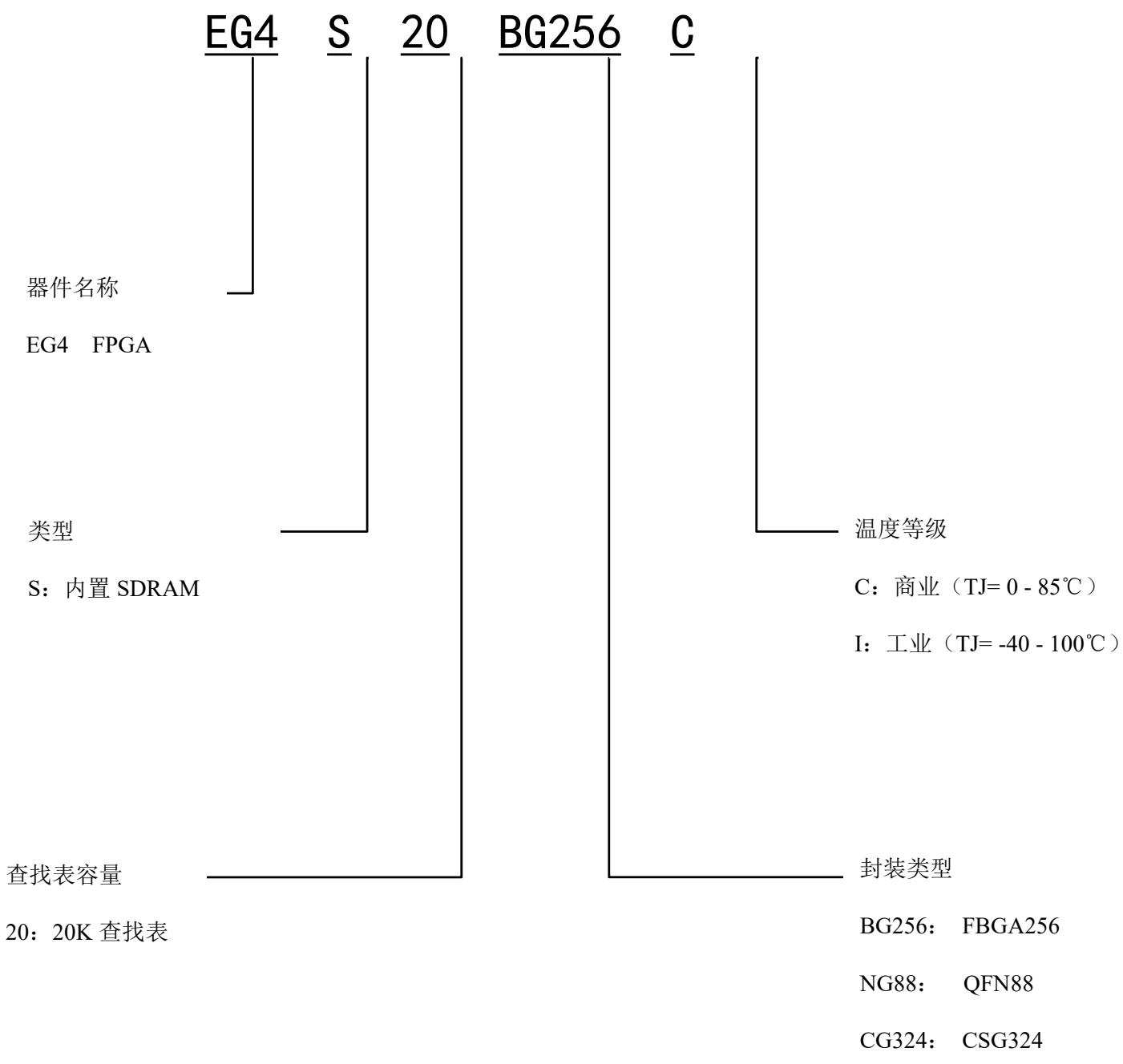

最后一章讲的是器件号命名，搞懂了它，看一眼型号就知道这颗芯片的基本盘：
| 字段 | 示例取值 | 含义 |
|---|---|---|
| 产品系列 | EG4 | EAGLE 系列 |
| 类别 | S | 内置 SDRAM |
| 查找表容量 | 20 | 20K 查找表 |
| 封装类型 | BG / NG / CG | FBGA / QFN / CSG |
| 引脚数 | 256 / 88 / 324 | 封装引脚数 |
| 温度等级 | C / I | 商业级 TJ 0 |
比如 EG4S20BG256I7 = EAGLE 系列 + 内置 SDRAM + 20K LUT + FBGA256 封装 + 工业级温度。
工业级的温度细节
带 SDRAM 的工业级器件（如 EG4S20BG256I7、NG88I7、CG324I7）：内嵌 SDRAM 只支持 -40℃~85℃ 的表面温度，其余逻辑资源才支持 -40℃~100℃ 结温。极端温度环境下别把 SDRAM 也当成全温区资源来设计。
封装尺寸速览
做 PCB 封装库时直接查手册对应章节：QFN88 本体约 10mm×10mm（9.924~10.076mm 公差范围）；FBGA256 本体 17mm×17mm、焊球间距 1.0mm；CSG324 本体 15mm×15mm、焊球间距 0.8mm、18×18 焊球矩阵。
电气参数去哪查？
这份数据手册的”交直流特性”章节写明与 EG4X20 相同，具体的电压范围、IO 电平参数要参考《EG4 系列 FPGA 数据手册》。做严格设计（比如确认 1.2V Bank 的 VIH/VIL）时记得去翻那份手册，别想当然。
版本信息
| 日期 | 版本 | 主要修订 |
|---|---|---|
| 2019/3/13 | 1.7 | 调整格式，添加新引脚命名规则并修改全部引脚命名 |
| 2019/4/28 | 2.0 | 统一 ERAM 表述，采用 LUT4/LUT5 物理数目表示 |
| 2019/6/4 | 2.1 | 添加 CG324 器件资源、封装信息及封装尺寸规格 |
| 2020/3/2 | 2.6 | 校对 NG88 差分对数，差分统计不再含配置复用 IO |
| 2021/3/3 | 2.7 | 更新嵌入式乘法器速度（350MHz） |
| 2021/6/15 | 2.7.1 | 修正配置模式表中加载相关信息（本笔记依据的版本） |
自测
- EG4S20BG256I7 这个型号里，“S”、“20”、“BG256”、“I” 分别代表什么？
答案：S = 内置 SDRAM 类别；20 = 20K 查找表容量；BG256 = FBGA 封装、256 引脚；I = 工业级温度（TJ -40100℃，但内嵌 SDRAM 仅支持 -4085℃ 表面温度）。- 用 BG256 封装时，为什么 BANK1 和 BANK3 只能接 3.3V？想把某个 IO 配成 2.5V 电平该怎么办？
答案：因为这两组 Bank 的 VCCIO 在芯片内部与合封 SDRAM 的电源相连（且 VCCIO3、VCCAUX、VCCIO1 内部相互短路），必须统一接 3.3V。需要 2.5V 电平的信号应分配到没有此限制的其他 Bank 上。
小结
EG4S20 = 19600 LUT4/FF 的”小钢炮” + 1Mb 级 ERAM + 一片合封的 64Mb SDRAM + 4 个 PLL + 29 个硬件乘法器 + 12bit ADC。它的定位非常清晰：成本敏感、需要片上大缓存的中小型逻辑设计。读懂数据手册只是第一步，下一步就可以打开 TD（安路开发工具），试着点亮第一盏 LED 了。
