这一篇在干嘛？

仿真通过了，上板却不对——这时候你需要”透视”芯片内部。ChipWatcher 是 TD 软件内置的在线逻辑分析工具，相当于把一块逻辑分析仪做进了 FPGA 里：把想看的信号接进探针（Probe），设置好触发条件，下载 bit 文件后就能在软件里实时抓内部波形。本文是 08 · 在线调试工具 分类的主笔记，覆盖 SWUG111 手册全部内容：四种探针插入方式、Net View/Instance View 配置、Watch 界面触发采样、上电触发与离线调试。

ChipWatcher 是什么

四种插入方式怎么选

方式一：源码例化 ChipWatcher IP

方式二与方式三：Mark Debug 标记

方式四：Optimize Gate 后插入网表信号

ChipWatcher 全局设置

下载与波形观测：Watch 界面

触发条件设置与采样实战

进阶：上电触发与离线调试

ChipWatcher 是什么：芯片里的”逻辑分析仪”

写 Verilog 时你可以随时加 $display 看仿真波形，但综合后这些代码就没了，上板之后芯片内部信号完全是黑盒。传统办法是把内部信号引到管脚上用示波器看——但引脚数量有限，而且引线本身还会影响时序。

ChipWatcher 的思路是：在芯片内部借用空闲的 RAM 和逻辑资源，搭一个微型逻辑分析仪。待测信号经过探针（Probe）接入，满足触发条件时把波形存进片内 RAM，再通过 JTAG 回传到 TD 软件的波形窗口显示。整个过程不需要任何外部设备。

它有几个关键能力：

  • 同时观察多个信号：一个 ChipWatcher IP 最多 256 个探针，位宽单个最大 1024 bit。
  • 支持多个时钟域：不同时钟的信号自动分配到不同的 ChipWatcher Instance，每个 Instance 独立设置采样深度、触发条件、触发位置。
  • 监测对象灵活：既能监测源代码里的信号（寄存器级），也能监测综合优化后的网表信号。
  • 最多支持 64 个 ChipWatcher IP。

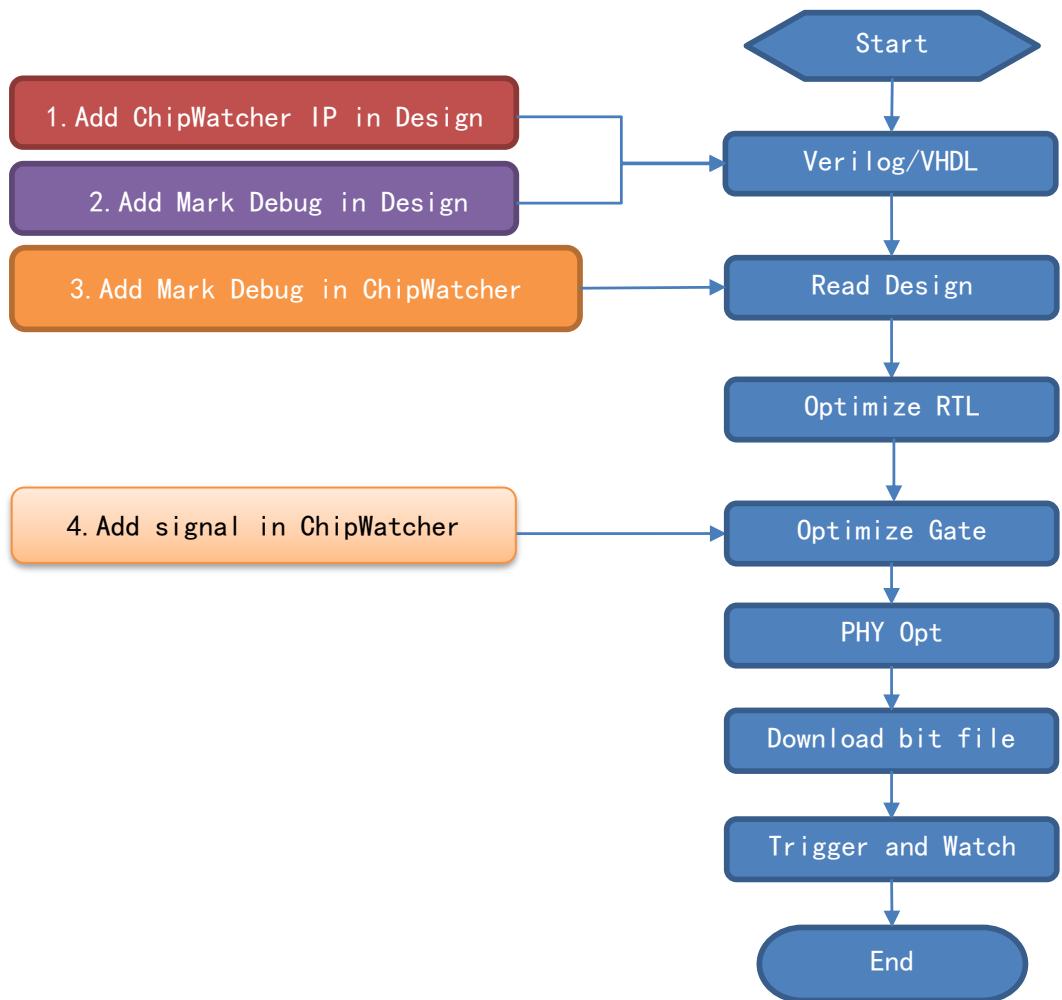

ChipWatcher 工作流程图：源码插探针 → Flow 编译 → 下载 bit → 触发采样 → 波形观测

常见坑：时序未收敛时上板抓波形，采集到的数据可能不准确。也就是说 ChipWatcher 抓出来的波形前提是"设计本身时序是过的"，它是调试功能问题的工具，不是调试时序问题的工具。

四种插入方式怎么选

ChipWatcher 支持四种把信号接入监测的方式，对应设计流程的不同阶段：

方式操作阶段特点适合场景
例化 ChipWatcher IP写源码时手动接探针，参数完全可控明确知道要测什么，长期保留观测点
源码 Mark Debug 命令写源码时在信号定义处加注释标记，零硬件改动源码级快速标记
Read Design 后界面 Mark Debug编译中途不改源码，界面勾选，可一键批量临时加测点，不想动代码
Optimize Gate 后插入编译后段直接选网表信号，能看到优化后的真实连线排查被优化/重命名的信号

四个方向的编译节奏是相通的：前三种方式标记完信号后，Flow 都可以从 Read Design 一路跑到 Generate Bitstream，中途无需干预；第四种需要在 Optimize Gate 停下来加信号再继续。编译完成后打开 Watch 界面下载、观测即可。

常见坑：和 IO Logic Model 相接的输入/输出 Port 不能被 Mark Debug，否则 IO Logic 无法 Mapping，Opt Gate 阶段直接报错。测输入管脚信号时，先在内部打一拍再测打拍后的信号。

方式一：源码例化 ChipWatcher IP

生成 IP

打开工程后，菜单栏 Tools -> IP Catalog，在 Debug 分类下找到 ChipWatcher。双击弹出 Setup Exporting Options 窗口，自定义 IP 保存路径和 IP Name（默认生成 ip_cwc）。

确认后进入 IP 设置界面，先配置 General Options：

参数含义范围 / 默认值
Number of Probes探针个数1~256，默认 1
Sample Data Depth采样数据深度128~65536，默认 1024；深度越大耗 RAM 越多
Input Pipe Stages探针输入寄存器打拍级数0~6，默认 0
Output Pipe Stages数据进 RAM 前寄存器打拍级数0~6，默认 0

两个 Pipe Stages 是时序急救药：如果插入 ChipWatcher 后时序不收敛，增大打拍级数可以优化时序，代价是多用寄存器。注意 Output Pipe Stages 只对”作为数据采样信号”的 Probe 有效（纯触发条件时打拍无效），且与 Input Pipe Stages 的级数是叠加关系。

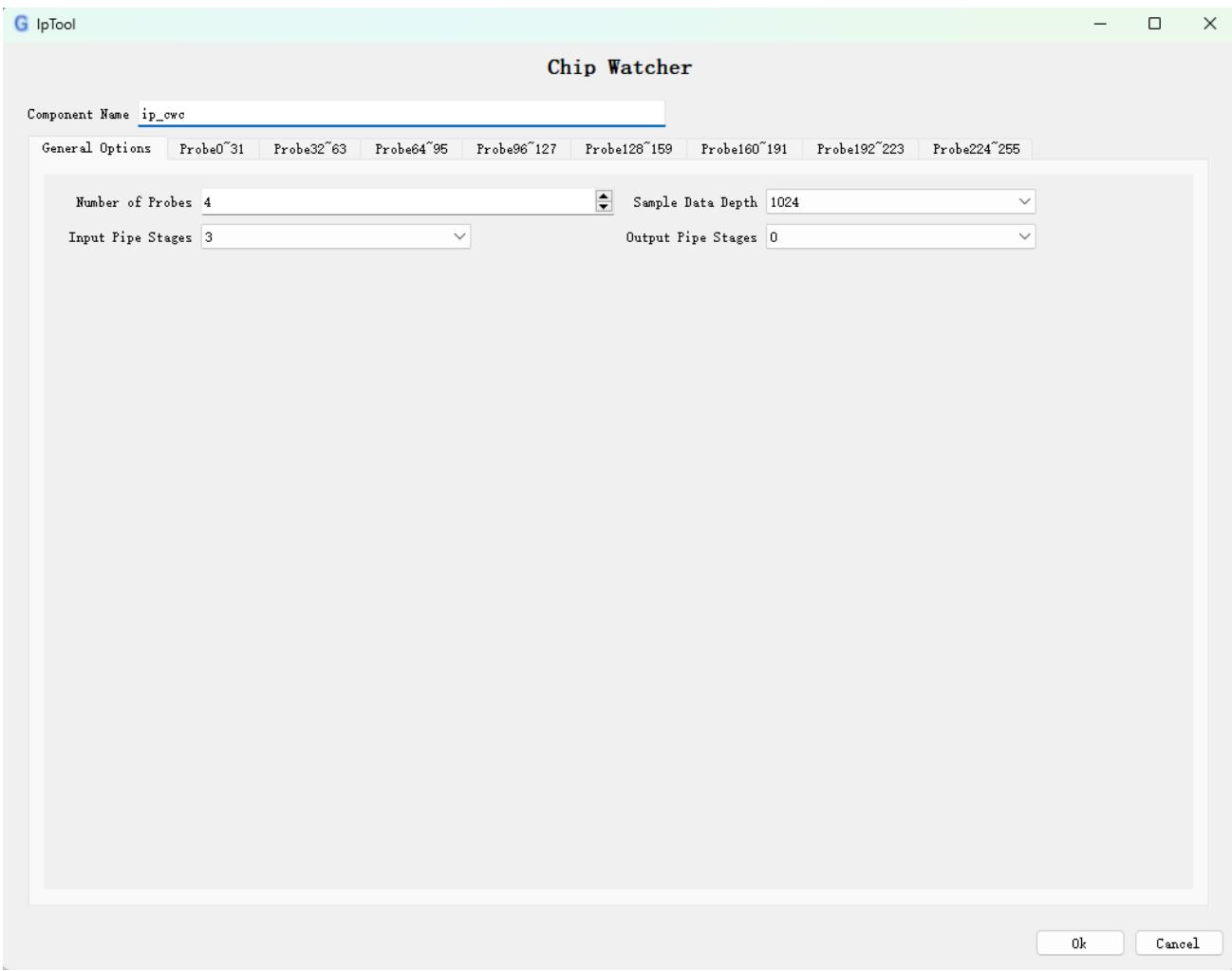

IP 设置界面 General Options：探针数、采样深度、打拍级数

切到 Probe 页面设置每个探针（界面分 8 页共 256 个探针位，实际可用数量由 Number of Probes 决定）：

  • Probe Width：探针位宽，1~1024，默认 1。
  • Data Enable：数据采集使能。勾上才能看波形；不勾省 RAM。
  • Trigger Enable：触发使能。勾上才能当触发条件；不勾省逻辑资源。

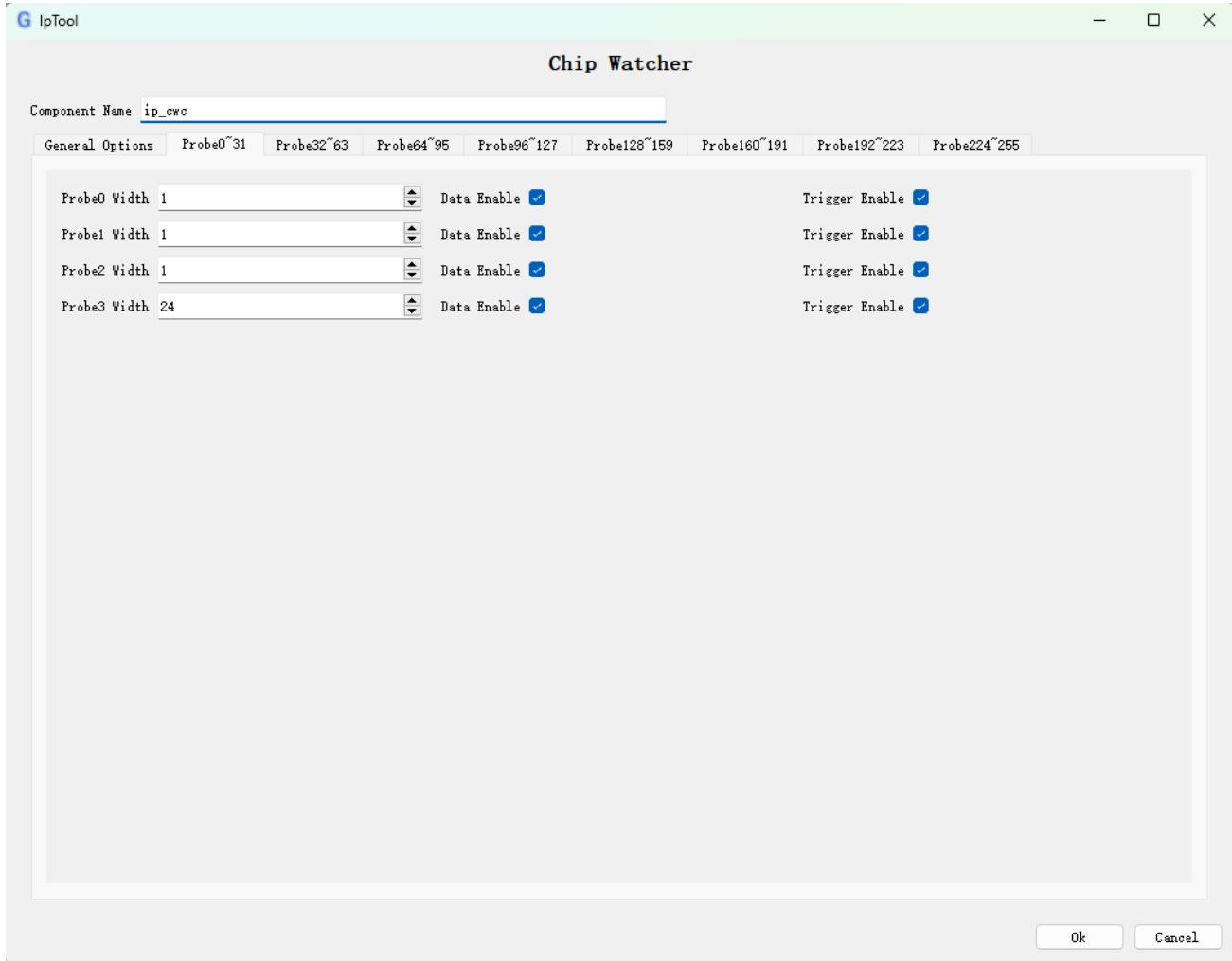

IP 设置界面 Probe 页：位宽、采集使能、触发使能

例化到源码

点 OK 后 IP 生成完毕。在顶层模块里例化，把待测信号接到对应 Probe 端口，例如：

ip_cwc u_cwc (
    .clk      (sys_clk),      // 采样触发时钟
    .probe0   (clk_div_cnt),  // 待测信号 0
    .probe1   (led_data)      // 待测信号 1
);

保存后直接跑 Flow（Read Design → Generate Bitstream），跑完即可打开 Watch 界面下载观测。例化的 ChipWatcher IP 的 Instance 不能被重命名，除上电触发外的参数也不能再修改——所有设置都在生成 IP 时定死了。

方式二与方式三：Mark Debug 标记

Mark Debug 方式不用手动接探针：给信号打上标记后，软件自动识别该信号的驱动时钟源作为触发时钟，并按时钟分配到相应 ChipWatcher Instance 的探针上。

方式二：源码加 Mark Debug 命令

只能在信号定义处标记，命令不区分大小写。Verilog 对信号 test 有以下等价写法：

(* MARK_DEBUG = "TRUE" *) reg test;
reg test; // synthesis MARK_DEBUG = TRUE
reg test; // synthesis MARK_DEBUG = 1
reg test; // synthesis MARK_DEBUG
reg test; /* synthesis MARK_DEBUG = TRUE */
reg test; /* synthesis MARK_DEBUG = 1 */
reg test; /* synthesis MARK_DEBUG */

推荐使用第一种属性写法；注释式写法必须放在被标注信号后面才能精准定位。VHDL 的写法用 attribute：

signal test : std_logic;
attribute MARK_DEBUG : BOOLEAN;
attribute MARK_DEBUG of test : signal is TRUE;

加完标记保存，直接跑 Flow 到 Generate Bitstream。软件自动按驱动时钟把信号分到不同 Instance，均为默认配置：采样深度 1024、勾选 Data Enable 和 Trigger Enable、不勾 Power On Trigger、两级 Pipe Stage 都是 0。要改配置，可在 Opt Gate 后打开 ChipWatcher 界面改（见下文方式四）。

方式三：Read Design 后在界面标记

这是最灵活的方式：不改一行源码，Flow 跑完 Read Design 后停下来，在界面上勾选要测的信号。

打开 ChipWatcher 有三个入口：工具栏上的 ChipWatcher 图标；双击 Hierarchy 里的 ChipWatcher；菜单 Tools -> Debug Tools -> ChipWatcher。

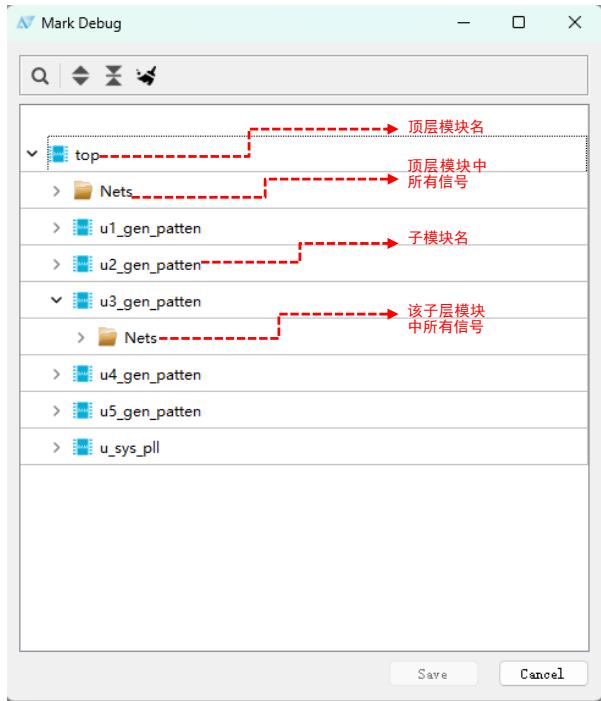

Mark Debug 主界面：按层级显示各模块信号

主界面按工程层级显示各模块（module）的 Nets 和子模块，常用操作：

  • 工具栏 Filter：按 Instance name / Net name 过滤，支持模糊匹配、大小写、全词、正则表达式；勾选 Hierarchy 会向下搜索所有子模块（全局查找）。
  • Expand ALL / Collapse ALL：展开/折叠全部信号树。
  • 右键 Mark Debug：选中一个或多个信号（Shift/Ctrl 多选）打标记；选中整个 module 则把模块内信号全部标记。被标记的信号前出现蓝色”昆虫”图标。
  • 右键 Unmark Debug / Unmark Debug ALL：去标记。界面加的标记去除后”昆虫”图标消失；源码加的标记去除后变灰色”昆虫”图标（源码本身不变）。
  • Clear：清除界面上所有 Mark Debug/Unmark Debug 操作记录，但不影响源码里写的标记。
  • 右键 Find Net In Instance：选定模块后直接打开 Filter 窗口，Instance name 已自动填好，只输 Net name 即可。

操作完点 Save（界面有改动时才可点）保存，继续跑 Flow 到 Generate Bitstream 即可。

常见坑：已在源码接入 ChipWatcher IP 的信号、源码已加 Mark Debug 标记的信号，不能在 Mark Debug 界面重复标记。另外界面标记属于编译数据库里的"临时"改动，源码重新编译后会丢失，需要重新勾选。

方式四：Optimize Gate 后插入网表信号

前三种方式测的都是源码信号，但综合器可能重命名、合并甚至优化掉你的信号。Optimize Gate 后插入方式让你直接从网表里挑信号观测——看到的就是芯片里真实存在的连线。

操作节奏：Flow 跑完 Optimize Gate（或跑过了一部分 Phy Opt 时，在 Flow Runs 窗口右键 phy(active) -> Reset Runs 回退）并 Open Run 后，打开 ChipWatcher 界面。界面分菜单栏、Net View、Instance View 三个区域。

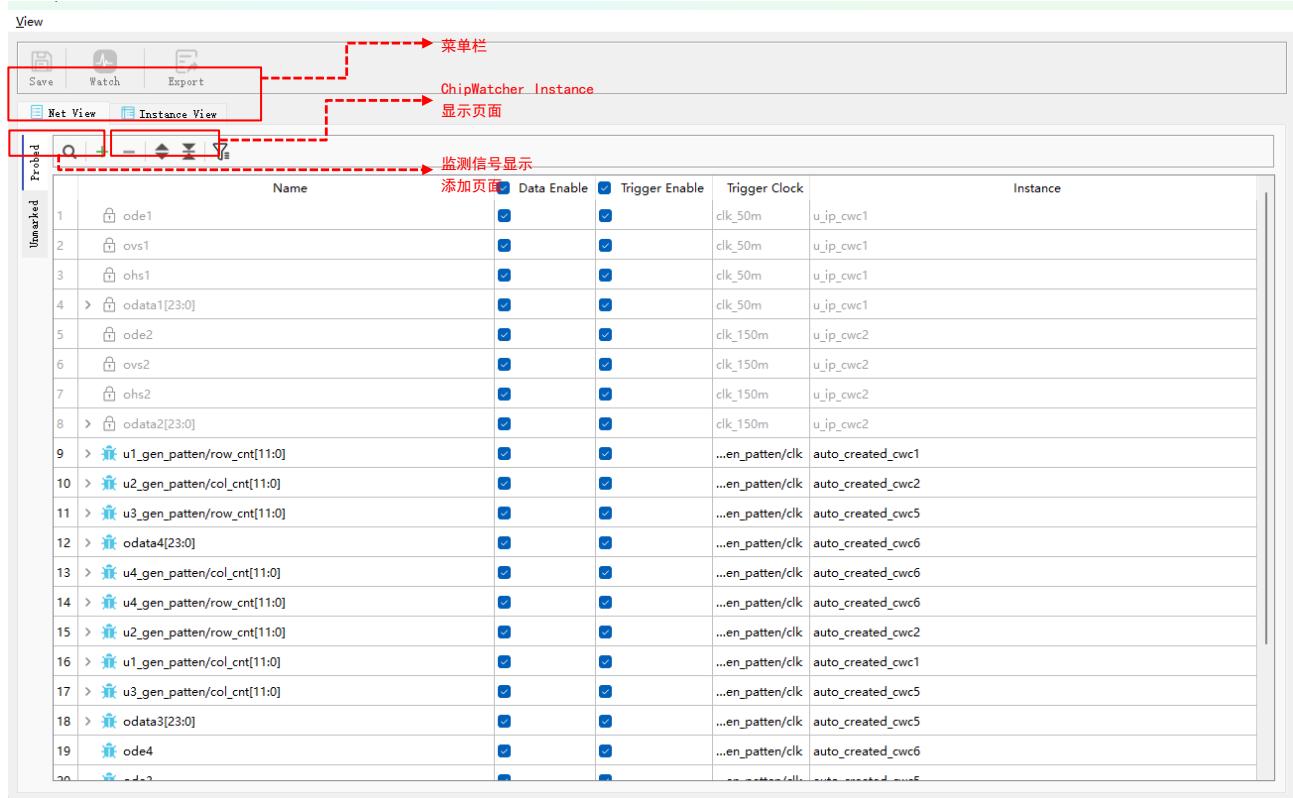

ChipWatcher 设置主界面：菜单栏 + Net View + Instance View

菜单栏

  • Save：保存设置，有改动才可点（快捷键 Ctrl + S）。
  • Watch：启动 Watch 界面做下载和波形监测；Flow 生成 bit 后或勾了 Power On Trigger 时才可点。工程存在时序违例时图标带黄色叹号，此时抓的数据可能失真或触发失败。
  • Export：导出离线调试文件（.bit / .cwc / .data），详见文末离线调试一节。

Net View 页面：选信号

Net View 是监测信号总列表，同时显示已接入 IP 的信号（“锁”图标）和 Mark Debug 信号（“昆虫”图标）。工具栏提供 Find（Ctrl + F 查找）、Add Nodes（”+“号添加网表信号，支持模糊搜索、多选、Select All 全加）、Delete Selected Nodes（删除所选，带锁/带虫的不可删）、Expand all / Collapse all、Filter（按时钟名、Instance 名、使能状态过滤）。

信号列表分 Probed（可监测列表）和 Unmarked（被 Unmark 的源码标记信号）两页。Probed 页五栏：Name、Data Enable、Trigger Enable、Trigger Clock、Instance。常用右键功能：

  • Set Clock：更改触发时钟。软件会自动推导每个信号的驱动时钟作为触发时钟，个别无时钟驱动的信号（输入管脚、常数信号等）会显示 No Trigger Clock，必须手动 Set Clock，否则不会被接入任何 Instance、无法监测。
  • Enable / Disable：暂时不想监测又不想删的信号，Disable 置灰释放监测，Enable 恢复。
  • Sort Bus：Bus 内 bit 排序，Ascending（a→z 低位到高位）/ Descending（z→a 高位到低位，默认）。
  • View In Instance View：跳转到该信号所在的 Instance（双击 Instance 栏等效）。
  • Delete：仅支持删除 Optimize Gate 后添加的网表信号。

Instance View 页面：调参数

信号按触发时钟自动分配到不同 ChipWatcher Instance（同一时钟下信号超过 256 个探针上限会自动加一个 Instance）。Instance View 以 Instance 为单位分三块：Instance 窗口、监测信号列表窗口、参数设置窗口。

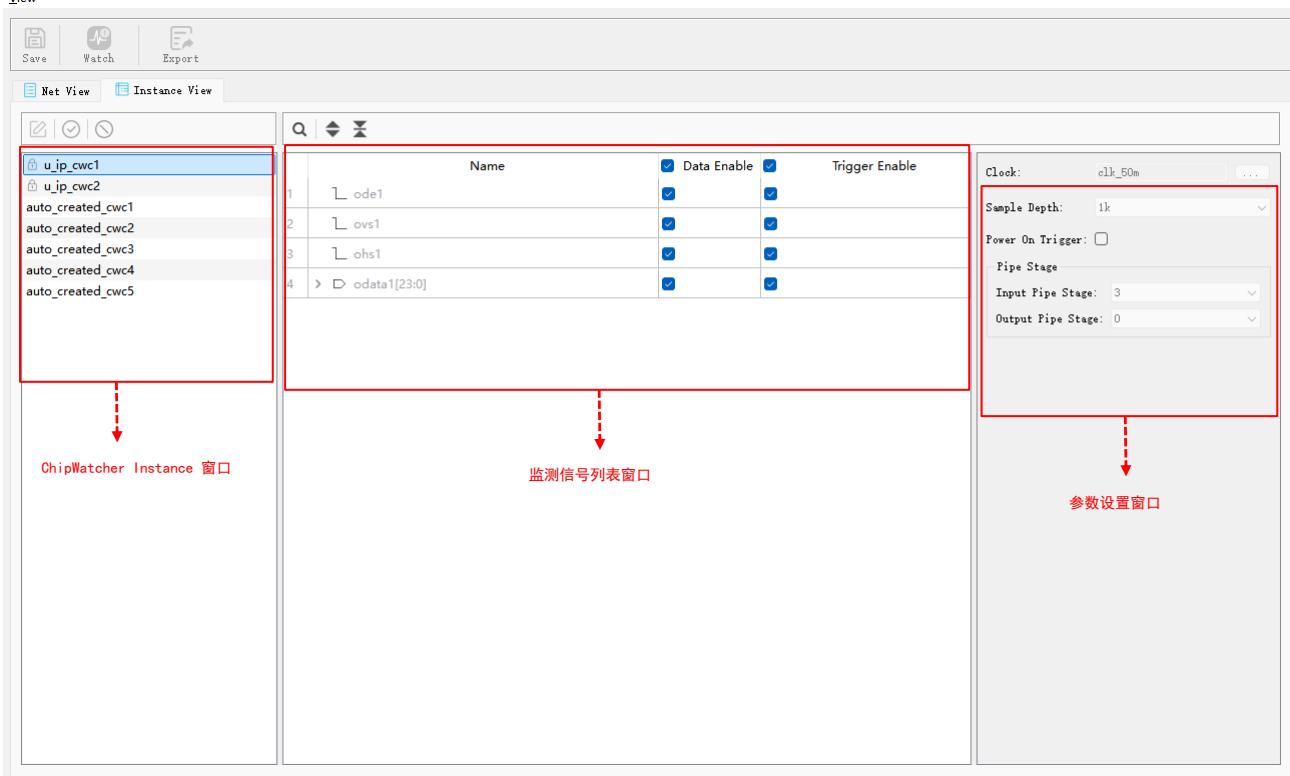

Instance View 页面：Instance 管理、信号列表与参数设置

  • Instance 窗口：右键 Rename（自定义名，IP 例化的除外）、Enable、Disable。Disable 整个 Instance 后其所有信号不被监测且资源被释放。
  • 信号列表窗口：右键 Sort Bus、Move to Instance（把信号挪到别的 Instance，等效于换时钟域）、Find / Expand / Collapse。
  • 参数设置窗口：每个 Instance 独立设置——Clock（建议用自动识别的驱动时钟）、Sample Depth（12864K，默认 1K）、Power On Trigger（上电触发，默认不勾）、Input Pipe Stages 与 Output Pipe Stages（06，时序不收敛时增大）。

设置完 Save。若存在没设触发时钟的信号，保存会弹 CRITICAL 提示，按提示 Set Clock、Disable 或删除即可。之后继续跑 Flow 到 Generate Bitstream。

常见坑：编译前要确认 Hierarchy 下的 ChipWatcher 处于 黑色字体（Enable 状态），灰色则插桩无效，编译出的 bit 里根本没有调试逻辑。

ChipWatcher 全局设置

在 Hierarchy 里右键 ChipWatcher 有三个全局操作：

操作效果
Enable ChipWatcher使能（默认状态），ChipWatcher 黑色字体，可正常编译插桩
Disable ChipWatcher失效，灰色字体；Opt Gate 后插入的调试逻辑不生成、资源释放（源码 IP 和 Mark Debug 插入的除外）；打开界面会弹 Warning
Clear Up ChipWatcher清除界面加的所有 Mark Debug 标记、Opt Gate 后加的所有信号和配置；源码 IP 和源码 Mark Debug 不受影响

注意：Disable 或 Clear Up 之后 Flow 编译状态不会自动变化，要重新走一遍 Opt Phy 之后的编译，改动才生效。工程暂时不用调试又想保留信号记录时，用 Disable 释放资源是好办法。

下载与波形观测：Watch 界面

编译完成 Generate Bitstream 后，打开 ChipWatcher 界面点上方 Watch 按钮，进入 Watch 主界面：上半部分是下载窗口，下半部分是波形观察窗口。

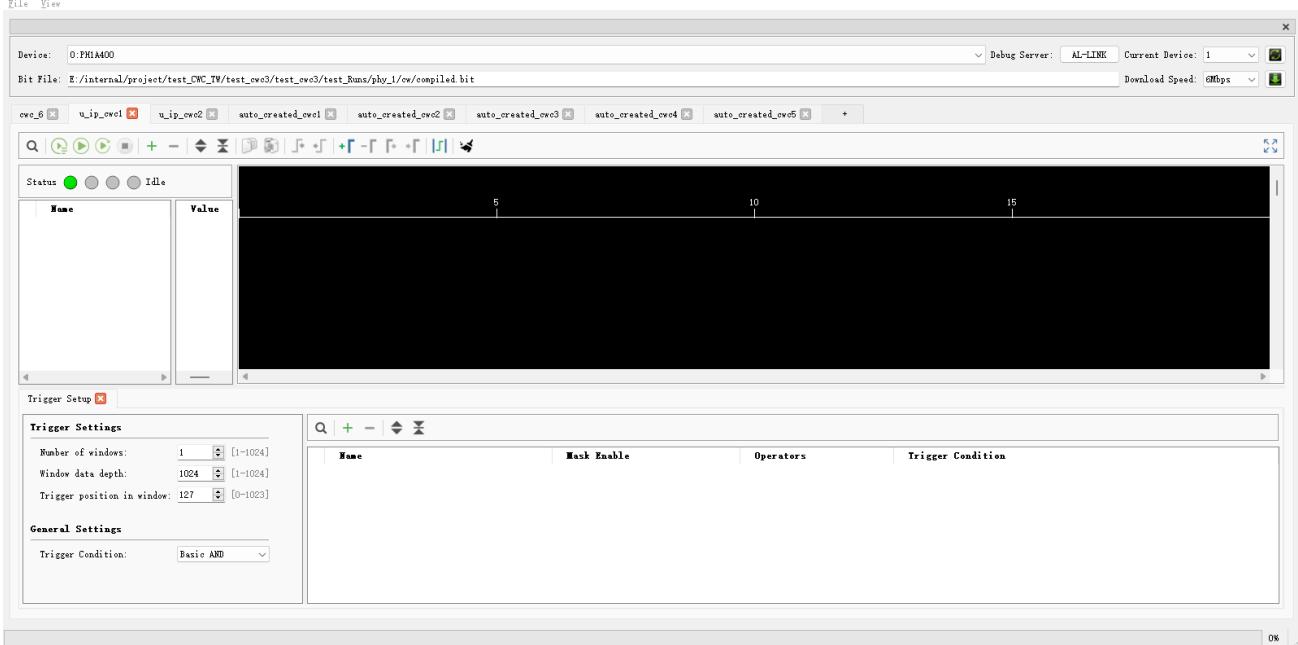

Watch 主界面：上为 bit 下载窗口，下为波形观测窗口

bit 文件下载

下载窗口默认打开（关了可通过菜单 View 勾选 Jtag Configuration 找回）。连好硬件平台后点下载按钮开始下载，底部进度条到 100% 即成功。窗口参数：Device（自动识别器件，没显示就查硬件连接）、Bit File（自动识别不可改）、Download Speed（默认 6Mbps 可调）、Current Device（级联下载选芯片）。

务必保证下载进芯片的 bit 就是当前含 ChipWatcher 的版本，否则无法触发并报错。

波形窗口布局与工具栏

波形窗口含标题区、工具栏、数据波形观察区、触发条件设置区。标题区按 Instance 分页，点页签切换时钟域，”+“号下拉可隐藏/显示对应页。工具栏重点按钮：

按钮作用
Instant Trigger忽略触发条件，立即采样刷波形
Single Trigger按触发条件采样一次
Continue Trigger连续触发采样，直到点 Stop
Stop停止触发
Add Signals / Delete向观察列表添加/删除信号
Previous/Next edge把黄色 Value bar 跳到上/下一个跳变沿
Add/Delete time bar、Previous/Next time bar灰色时间标记线的增删跳转
Show edge statistic bar一对测量 bar，统计区间内单 bit 信号上升/下降沿个数
Clear Graphs / Fit for View清除波形 / 波形最大化显示

观察区默认是空的：右键 Add Signals（或点工具栏同按钮）从信号库勾选信号加入。信号库里只有勾了 Data Enable 的探针信号；支持同一信号多次添加、Group/Ungroup 组合、Rename、Set Bus/Group Radix（BIN/HEX/Signed DEC/Unsigned DEC/OCT）、Find Value（按值查找并统计出现次数）、拖拽排序。

触发条件设置与采样实战

触发条件设置区左窗是全局触发设置，右窗是触发信号列表（右键或工具栏 Add Triggers 从库中添加，库里只有勾了 Trigger Enable 的信号）。

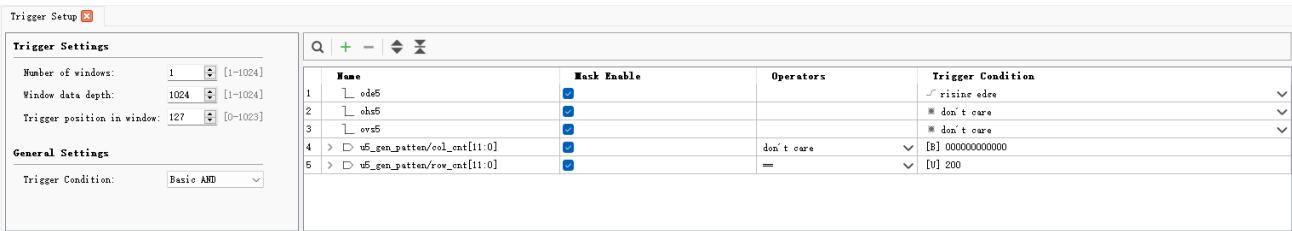

触发条件设置区：窗口数、采样深度、触发位置、逻辑运算

全局参数：

  • Number of windows：触发窗口个数，默认 1，最大到 Sample Depth。设多个窗口时按条件多次触发采样，一屏分多窗显示。
  • Window of depth：每窗采样深度，最大为 Sample Depth / Number of windows。
  • Trigger Position in window：触发位置，0 ~ Sample Depth-1。设为最大值即”触发前”模式——抓触发发生前的波形，对排查”出错前的最后几拍”极其有用。
  • Trigger Condition：多条件逻辑运算，Basic AND（全满足才触发）/ Basic OR（满足任一即触发）。

单 bit 信号触发条件下拉可选：don’t care / high / low / rising edge / falling edge / edge（默认 don’t care）。Bus 信号用 Operators 栏设比较运算（==、!=、<、>、>=、<=，或选 edge 对 Bus 内每个 bit 单独设上下沿），Trigger Condition 栏填比较值（格式跟 Radix 一致，如 20u 表示无符号 20）；不关心的 bit 取消 Mask Enable 勾选。一个触发信号都不加 = 所有条件 don’t care，等效立即触发。

手册给的完整示例：单 bit 信号 ode5 设 rising edge，Bus 信号 row_cnt 设 == 200，窗口数 1、采样深度 1024、触发位置 127、Basic AND——点 Single Trigger 后波形区出现结果：红色竖线 Trigger bar 是触发点，信号旁 Value 显示的是黄色 Value bar 所在位置的值。窗口状态栏 Status 依次显示 Idle → Wait for trigger → Reading data → Finished。

抓到波形后还可做后处理：Set Bus/Group Radix 换进制显示、Find Value 定位特定数值、Group 把相关信号打包、拖拽调整顺序、沿统计工具数脉冲个数、File -> Export Wave Data 把采样数据导出成 .csv（Sample 列为采样点、Trigger 列 1 表示触发点，其余为探针值），方便离线分析。

常见坑：触发条件永远等不到时，先确认三件事——芯片里的 bit 是不是最新编译的版本、触发信号是不是勾了 Trigger Enable、驱动该信号的时钟是否真的在跑。连续触发模式会一直覆盖采样，点 Stop 才停。

进阶：上电触发与离线调试

上电触发（Power On Trigger）

问题发生在上电瞬间怎么办？普通触发要等你在软件里点按钮，而信号可能一闪而过。上电触发让芯片加载 bit 后自动按预设条件触发采样，四步完成：

  1. 在 ChipWatcher 设置界面给目标 Instance 勾选 Power On Trigger（IP 方式和 Gate 后插入方式都要勾；勾选后 Watch 按钮点亮）。
  2. 点 Watch 进入 Watch 界面，给该 Instance 添加信号、设好触发条件（如 lock 信号 rising edge），保存并关闭 Watch 界面。未勾 Power On Trigger 的 Instance 在此模式下置灰不可操作。
  3. Flow 继续跑完 Phy Opt 生成 bit 文件。
  4. 打开 Watch 界面执行下载，bit 加载完成后自动触发，直接查看上电后的波形。

离线调试

离线调试 = 不开工程上板看波形，适合把调试任务交给产线或同事。流程：

  1. 导出：Flow 完成后，ChipWatcher 设置界面点 Export，导出 compiled.bit、compiled.cwc、compiled.data 三个文件。.bit 和 .cwc 是必需的；.data 是波形配置文件（非必需，需在 Watch 里保存过波形配置才有），有上电触发或已保存触发条件时必须带上。多个 Run 时导出的是当前 Active Run 的文件。
  2. 导入：不打开工程直接开 ChipWatcher 界面，弹窗中选择 .cwc 文件导入（.bit 必须和 .cwc 在同一文件夹，否则点 Watch 会报 bit 文件不存在）。导入后所有设置为只读。
  3. 观测：点 Watch 进入 Watch 界面，正常下载和观测，操作与在线调试一致。

通关标准：

  • 用任意一种方式（推荐 Mark Debug）把 2 个以上不同时钟域的信号加进监测列表并完成一次完整编译。
  • 在 Watch 界面设置”单 bit 上升沿 + Bus 等于某值 + Basic AND”的触发条件，用 Single Trigger 抓到波形，并完成一次 Find Value 定位。
  • 走通一遍上电触发或离线调试（Export → 换环境导入 → Watch 观测）。
