这一篇在干嘛？

这一篇带你把 FPGA 工程从「接到一个想法」到「板上跑起来」的完整九步流程走一遍。我们以移远 FPGA 大赛实际使用的安路 EG4S20 器件和安路 TD（Tang Dynasty）开发工具为参照，把每一步「做什么、为什么、跳过会怎样、在工具里点什么」都讲透。第一次做完整工程的同学，建议先通读本篇建立全局观，再动手开工。

九步总览

① 需求分析

② 器件选型、系统框架划分

③ 设计文本输入

④ 功能仿真

⑤ 分析综合

⑥ 布局布线

⑦ 时序仿真

⑧ 时序分析、时序约束

⑨ 板级验证

九步总览

先看一眼全景。FPGA 开发和写单片机程序最大的不同，在于它不只是「写代码」，而是一条从抽象到物理的流水线：你写的 Verilog 代码只是起点，最终要变成 FPGA 芯片内部成千上万个查找表（LUT，Look-Up Table）、触发器（Flip-Flop）和金属连线的真实配置。这条流水线共九步：

FPGA 设计与开发的工程设计流程——本篇主题

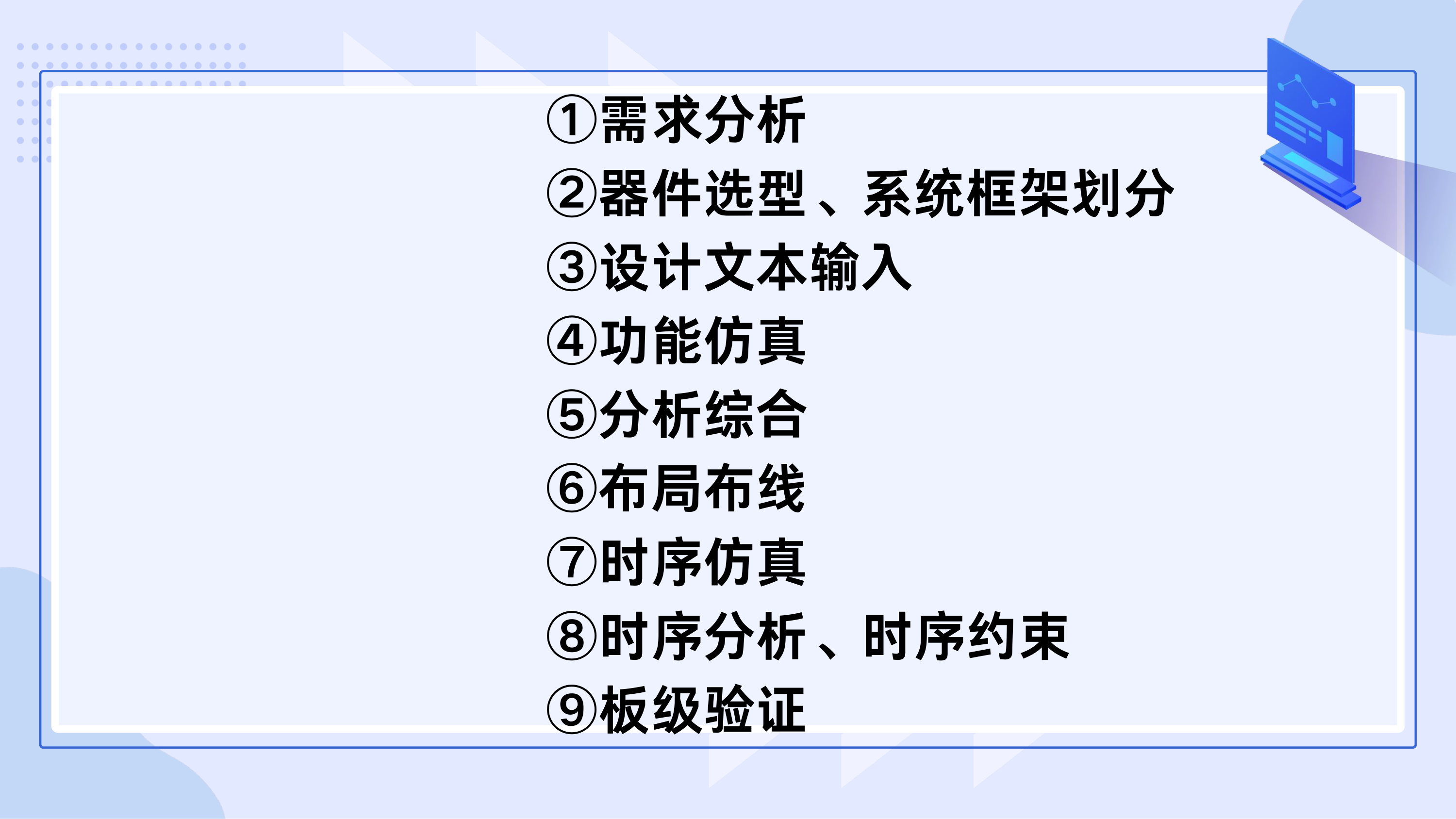

九步流程总览：从需求分析到板级验证

步骤干什么输入 → 输出对应 TD 操作不做会怎样
① 需求分析想清楚要做什么想法 → 需求清单纸面工作做到一半发现功能/资源对不上，推倒重来
② 器件选型、框架划分选芯片、搭模块框图需求清单 → 方案框图新建工程时选定器件资源不够或严重浪费；模块写成一锅粥
③ 设计文本输入写 Verilog / 画框图 / 用 IP框图 → RTL 代码添加设计文件（.v）没有输入，一切免谈
④ 功能仿真验证逻辑对不对RTL + Testbench → 波形借助 ModelSim 等仿真器逻辑错误带进硬件，浪费下板调试时间
⑤ 分析综合语法检查 + RTL→门级RTL → 门级网表Synthesize（综合）无法进行后续流程
⑥ 布局布线网表落到芯片资源上网表 → 物理布局 + 时序报告Place & Route（布局布线）生成不了比特流
⑦ 时序仿真带真实延时的再验证网表 + 延时 + Testbench → 波形布局布线后仿真高速设计中「仿真对、上板错」
⑧ 时序分析、约束告诉工具速度目标并检查SDC 约束 → 时序报告添加 .sdc 时序约束工具盲目布线，时序违例悄悄埋雷
⑨ 板级验证下载到真板子实测.bit 比特流 → 实测结果Programmer 下载永远不知道设计到底行不行

几点初学者常见疑问，先在这里说清：

  • 这九步必须严格按顺序走吗？ 大方向是的——综合必须在仿真之后、布局布线必须在综合之后，这是工具链的数据依赖。但它是循环迭代的：板级验证发现问题，往往要回到③改代码，甚至回到①重新审视需求。真实工程就是在「③→④→⑤→⑥→⑨」这条主循环里转好几圈。
  • 每一步都要做吗？ ①②③⑤⑥⑨ 是必做的骨架；④强烈建议做；⑦⑧在大规模、高速度的项目里才严格要求，入门阶段的小设计可以简化（第⑧步会详细说）。
  • TD 工具包办哪些？ 安路 TD 负责综合、布局布线、生成和下载比特流这条「实现链路」；功能仿真和时序仿真通常搭配第三方仿真器（如 ModelSim）完成。所以你会看到，九步里有一半是在 TD 里点按钮，另一半在纸面和仿真器里完成。

常见坑：把 FPGA 开发当成「写完代码直接下板」

很多初学者从单片机转过来，习惯改一行代码就烧录实测。在 FPGA 里这样做效率极低：编译一次（综合+布局布线）可能要几分钟到几十分钟，而板上的问题你根本看不到内部信号。正确的姿势是：先仿真后下板，让问题在波形里暴露，而不是在杜邦线上猜。

① 需求分析

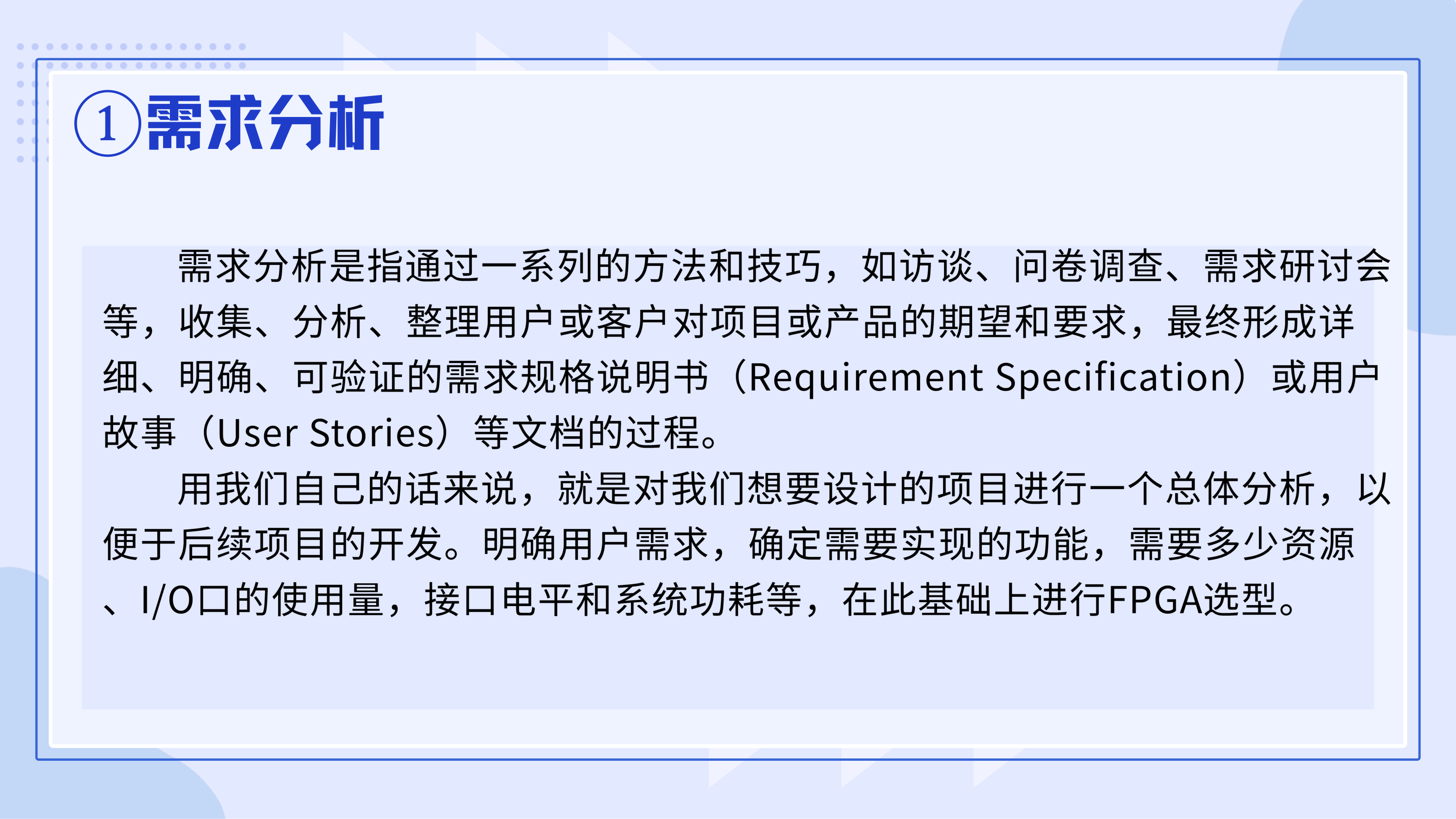

①需求分析：明确功能、资源与接口需求

做什么。 幻灯片给出的正式定义是：通过访谈、问卷调查、需求研讨会等方法，收集、分析、整理用户对项目的期望和要求，最终形成详细、明确、可验证的需求规格说明书（Requirement Specification）或用户故事（User Stories）。翻译成学生竞赛的话：把「我要做一个 XXX」写成一份清单——实现哪些功能、输入输出是什么、性能指标是多少。

为什么需要。 幻灯片里那句「用我们自己的话来说」非常实在：对想设计的项目做总体分析，明确用户需求，确定要实现的功能、需要多少资源、I/O 口的使用量、接口电平和系统功耗等，在此基础上才能进行 FPGA 选型。需求分析是后面所有步骤的输入——第②步靠它选芯片，第③步靠它划模块，第⑨步靠它定测试标准。它同时还是在为「验收」立法： later 板级验证时，判断你做没做成的依据就是当初写下的这份清单。

具体要写清哪些东西？ 给参赛者的最小模板：

  1. 功能列表：例如「 HDMI 输出 720p 测试图案 + 按键切换图案」；
  2. 接口清单：每个外设用什么协议接（HDMI、UART、SPI、按键 GPIO），速率多少、电平多少（3.3V 还是 2.5V？这直接决定 IO Bank 的电平约束）；
  3. 性能指标：系统时钟多少 MHz、像素时钟多少、响应延迟要求；
  4. 资源估算：大概多少 LUT、多少 BRAM（块存储器）、要不要 DSP 乘法单元——不必精确，量级对即可。

跳过会发生什么。 典型惨案：代码写了一半才发现 EG4S20 的 BRAM 不够放两帧图像缓存；或者画完原理图才发现按键接的引脚和原计划的 LED 复用了。这些事故的根源都是第①步没数清楚 I/O 和资源。需求分析阶段返工的成本是「改一段话」，到了板级验证阶段再返工，成本就是「改一个工程」。

在 TD 工具里对应什么操作？ 这一步是纯纸面工作，TD 里没有按钮。但它的产出会直接决定你在 TD「新建工程」对话框里选哪个器件、建多少引脚约束——可以说这一步的输出，就是第②步的输入。

组队参赛的补充建议： 需求分析也是分工的依据。把功能清单逐项排优先级（必须实现/争取实现/锦上添花），时间不够时先保「必须项」。一个只实现了核心功能但稳定运行的作品，在评审台上远比一个功能全开但频频死机的作品更有说服力。清单写完贴在工位上，每次改动需求都更新版本号——需求漂移（Requirement Creep）是竞赛项目烂尾的头号原因。

常见坑：需求写成「愿望」而不是「规格」

「做一个炫酷的显示系统」不是需求，「720p@60Hz、按键切换 3 种测试图案、UART 可调颜色」才是。不可验证的需求等于没有需求——你到了板级验证阶段会发现根本没法判断「炫酷」达没达标。

② 器件选型、系统框架划分

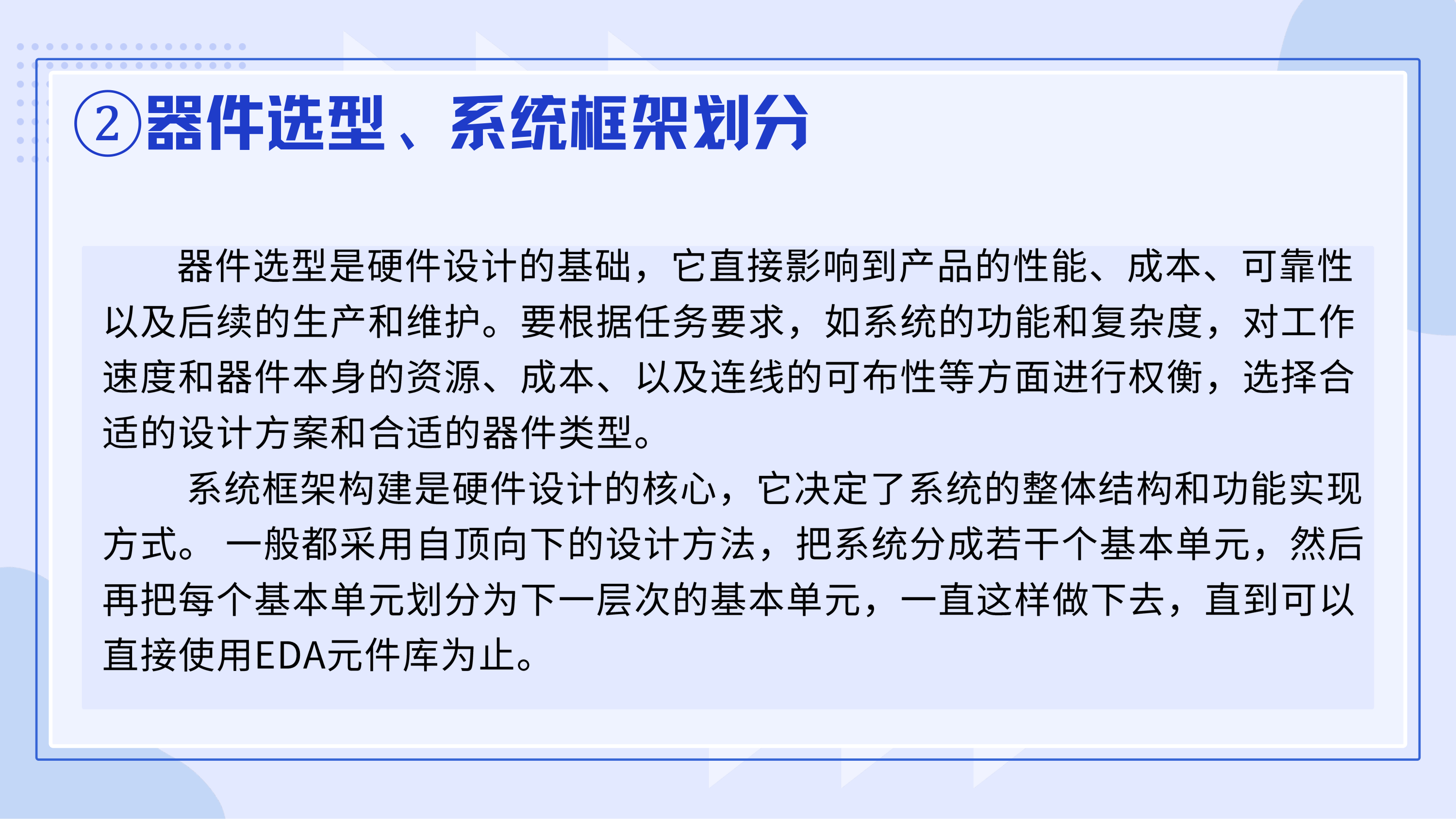

②器件选型与系统框架划分：自顶向下逐层分解

这一步其实是两件事，幻灯片也是分开讲的。

器件选型：硬件设计的基础。 幻灯片指出，选型直接影响产品的性能、成本、可靠性以及后续的生产维护，要根据系统的功能和复杂度，在工作速度、器件资源、成本、连线可布性之间权衡。对大赛选手来说，这步常常已经被「钦定」——比赛统一提供基于安路 EG4S20（约 20K 级 LUT4、内置 BRAM 和 DSP、支持 LVDS 等多种电平标准的国产 FPGA）的开发板，配安路 TD 工具链开发。但「被钦定」不等于「不用分析」：你仍然要在 EG4S20 的资源预算内审视自己的需求——它跑不跑得动你要的时钟频率、BRAM 装不装得下你的缓冲、引脚够不够接你的外设。如果估算下来明显超资源，就该在第①步砍功能，而不是硬着头皮写到一半发现放不下。

系统框架划分：硬件设计的核心。 幻灯片说得很准：框架决定了系统的整体结构和功能实现方式，一般采用**自顶向下（Top-Down）**的设计方法——把系统分成若干基本单元，再把每个基本单元划分为下一层次的基本单元，一直分到可以直接使用 EDA 元件库为止。

展开讲就是一棵模块树：

顶层 top.sv（负责连线与对外接口）
├── 时钟/复位管理（PLL 生成像素时钟等）
├── 显示驱动模块（HDMI 时序产生）
├── 图案生成模块（测试图形逻辑）
├── 按键消抖模块
└── UART 命令解析模块

每划出一个模块，就明确了它的输入输出端口和职责边界。分到最底层时，每个小模块应该简单到「一眼能写出、单独能仿真」。这也是后面写 Testbench 的基础——每个底层模块都能独立验证。

跳过会发生什么。 不做框架划分的工程，通常长成这样：一个几千行的 top.v，所有逻辑揉在一起，改一处崩全身，仿真没法分层做，组队时两人没法分工。框架划分本质上是把「一个大难题」换成「一堆小难题」，这是工程能力和「堆代码」的分水岭。

在 TD 工具里对应什么操作？ 选型对应 TD 新建工程向导中的器件选择页（Family 选 EG4S20、Package 选具体封装如 BG256、Speed Grade 按板卡手册填）。框架划分本身在纸上或画图工具里完成，产出模块框图和端口约定，供第③步逐个实现。

③ 设计文本输入

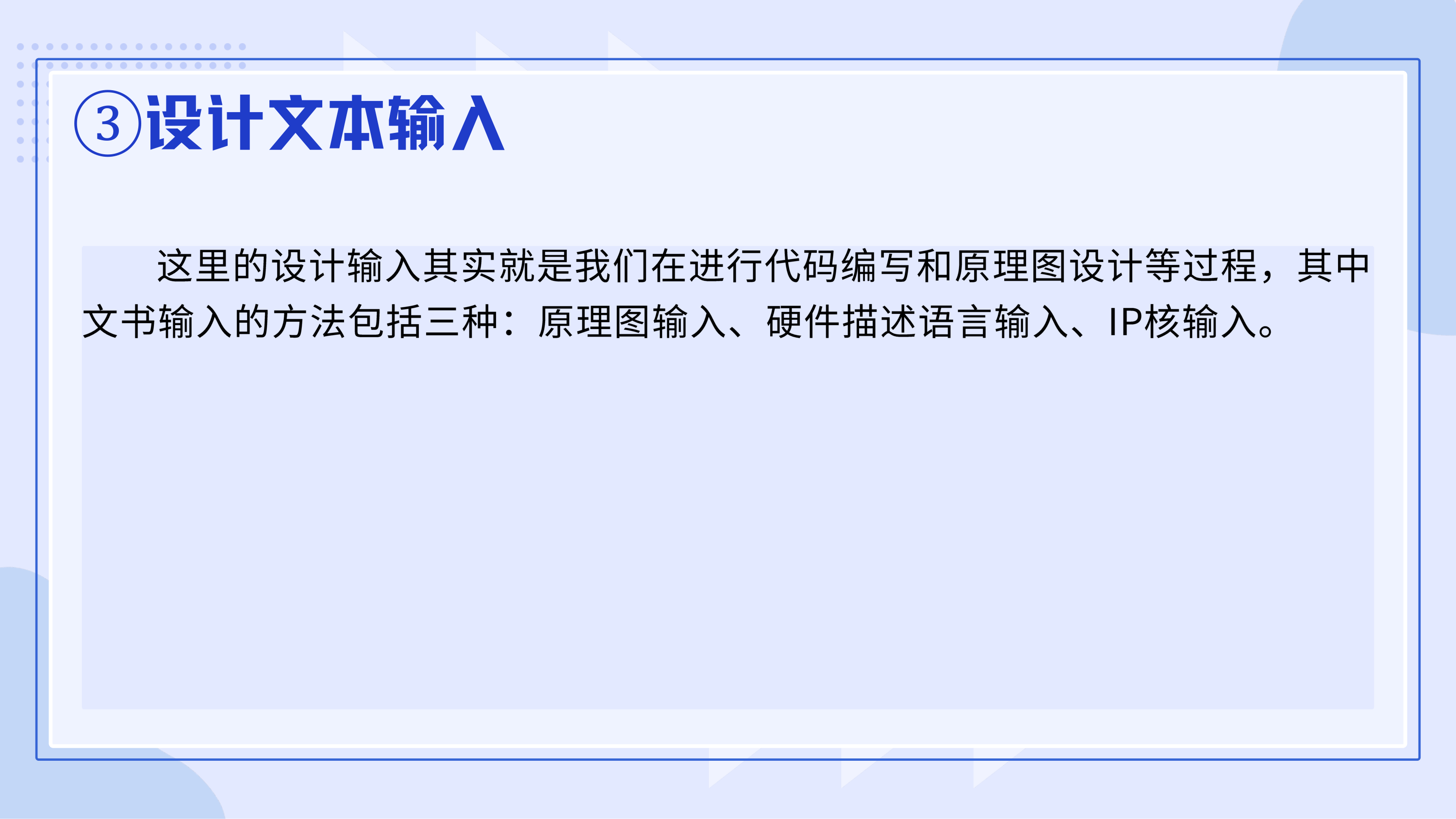

③设计文本输入：原理图、硬件描述语言与 IP 核三种方式

做什么。 幻灯片说，设计输入就是代码编写和原理图设计的过程，方法有三种：原理图输入、硬件描述语言输入、IP 核输入。这三种方式今天的主次地位要讲清楚：

  1. 硬件描述语言（HDL，Hardware Description Language）输入——绝对主力。用 Verilog 或 VHDL 以文本方式描述电路行为和结构。本篇后续教程都以 Verilog 为例。你写的 always @(posedge clk) 不是「程序」，而是对一组触发器和组合逻辑的描述，这个心智转换是初学者的第一道坎。
  2. 原理图（Schematic）输入——把与门、或门、模块符号像画电路图一样连起来。直观但难以维护、难以版本管理，现在只适合顶层把几个大模块「连线」的场合，或教学演示。
  3. IP 核（IP Core）输入——使用厂商或第三方封装好的成熟模块，如 PLL 时钟管理、FIFO、RAM 等。TD 里集成了 IP 生成器，配置几个参数就能生成一个 PLL 模块，比自己手搓可靠得多。原则是：通用且关键的基础模块用 IP，业务逻辑用 HDL 自己写。

为什么需要。 这一步产出 RTL（Register Transfer Level，寄存器传输级）代码，是整条工具链的原料。第②步框图里的每一个底层模块，在这里变成一个 .v 文件。

给初学者的三条工程建议：

  • 模块化：按第②步的框图一模块一文件，文件名=模块名，别偷懒全塞一个文件；
  • 可综合意识：你写的每一行都要问「这会综合成什么电路」。assign 出组合逻辑，always @(posedge clk) 出触发器；而 #10 延时、初始大数组这类东西是给仿真用的，别写进可综合代码；
  • 同步设计：全工程尽量使用统一时钟沿，复位策略想清楚（EG4S20 常用异步低有效复位，按板卡原理图来），这会让后面第⑧步的时序分析干净很多。

跳过会发生什么。 这步没法跳过——没有设计输入，综合器无米下锅。真正会发生的「事故」是输入质量差：不可综合的语句、悬空端口、位宽不匹配，这些都会在下一步综合时以 error 或 warning 的形式还给你。

在 TD 工具里对应什么操作？ 在 TD 的工程管理器中右键添加设计文件（Add Design File），把 .v 文件逐个加入工程，并把顶层模块设置为 Top。注意 TD 对文件编码敏感，建议源码用 UTF-8 或 GBK 之一并保持全工程统一，注释乱码 often 从这里开始。

④ 功能仿真

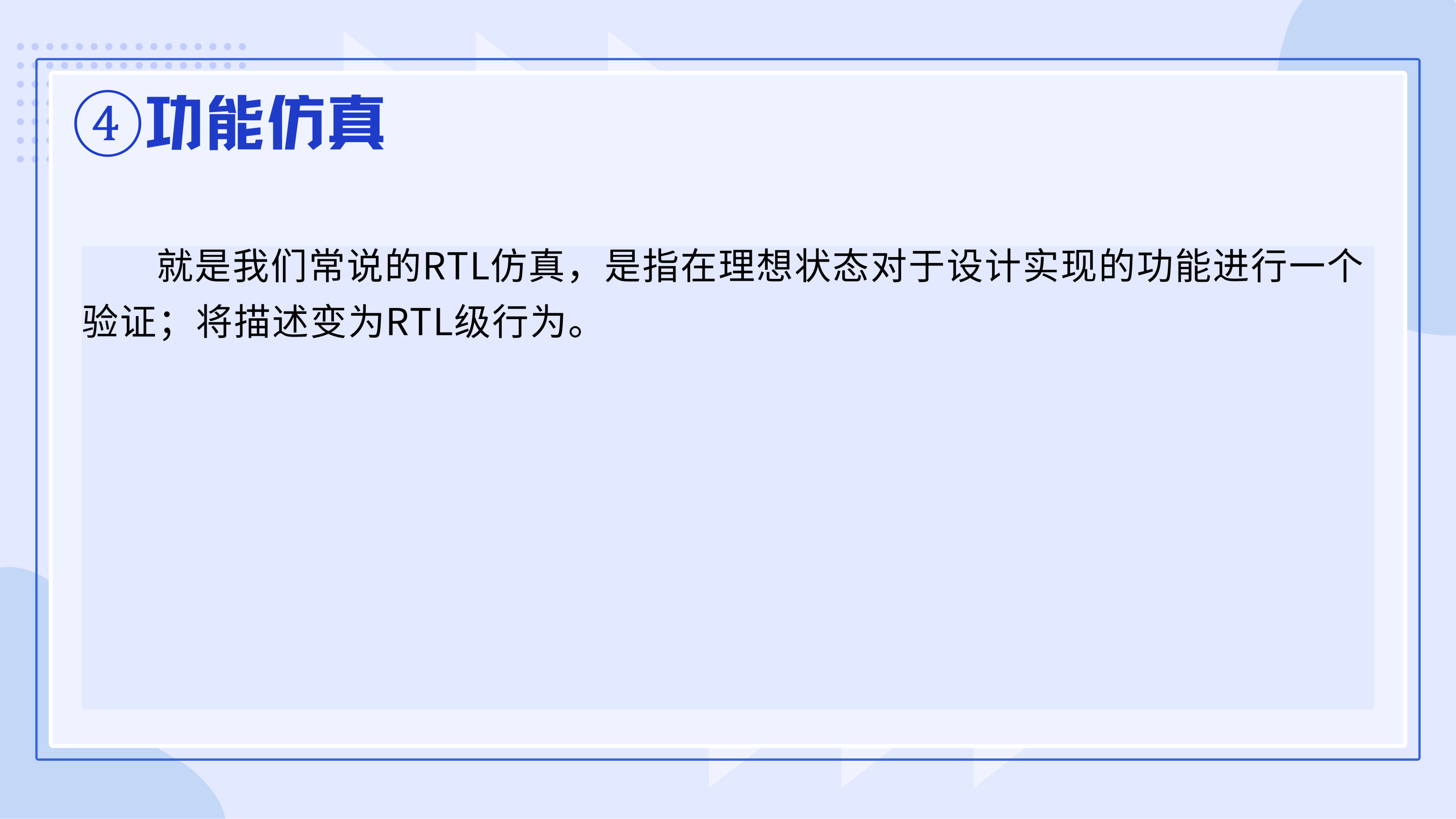

④功能仿真：理想状态下验证 RTL 逻辑功能

做什么。 幻灯片说，功能仿真就是常说的 RTL 仿真，是在理想状态下对设计实现的功能进行验证，把描述变为 RTL 级行为。展开讲：功能仿真不加载任何真实延时，假设导线零延时、寄存器零延时，只回答一个问题——你的逻辑功能对不对？

怎么仿真？ 关键概念是 Testbench（测试平台）：一个「不打算综合、只用来给被测模块喂激励」的 Verilog 文件。它实例化你的被测模块（DUT，Design Under Test），产生时钟和复位，按协议打出一串输入，再用 $monitor/波形窗口观察输出。初学者模板：

module tb_counter;
  reg clk, rst_n;
  wire [7:0] cnt;
  counter u_dut(.clk(clk), .rst_n(rst_n), .cnt(cnt));
  always #5 clk = ~clk;          // 100MHz 时钟
  initial begin
    clk = 0; rst_n = 0;
    #20 rst_n = 1;               // 复位 20ns 后释放
    #500 $finish;
  end
endmodule

跑完仿真，在波形里逐项核对：复位后计数值清零了吗？计数到 255 会正确回绕吗？每个使能信号到来的下一拍行为符合设计吗？

为什么需要。 仿真是 FPGA 开发里性价比最高的一步：波形里每个信号的每一拍都看得见，改一次仿真只要几秒钟。同样的错误，仿真里 3 秒定位；带到板子上，你可能拿着示波器查一下午——而且板上你根本看不到内部信号（除非加 ILA 之类的调试核，那是后话）。

跳过会发生什么。 逻辑错误流进综合和下板环节。最难受的是那种「十个模块对了一个」的系统——板上表现为时好时坏、毫无规律，而你没有任何内部可见性。竞赛时间紧，省下的半小时仿真往往要在板级调试中加倍还回去。

在工具链里对应什么操作？ TD 本身不带仿真器，搭配第三方仿真器使用：常用 ModelSim（或其入门版）、开源的 iverilog+GTKWave 等。流程是：写好 Testbench → 在仿真器里编译 RTL 与 Testbench → 运行仿真 → 看波形。TD 与 ModelSim 可以联动配置，也可以完全独立操作。对初学者，先用 iverilog 这类轻量工具把 counter、状态机这些小模块仿明白，性价比极高。

仿真要看到什么程度才算过关？ 给一个可操作的标准：Testbench 覆盖需求清单里的每一条功能项，并额外加上 3 类边界激励——复位在运行中途打入、计数/缓存到达最大值后的回绕、快速连续的输入切换。每一条在波形里亲眼确认过，这个模块才有资格进入综合。坚持这个标准，你会发现板级调试的时间大幅缩短。

常见坑：Testbench「自欺式验证」

只验证「正常路径」的 Testbench 是最常见的假验证：从不测复位中途打进来、计数器溢出回绕、异步输入抖动这些边角。写 Testbench 时请刻意「使坏」——你的任务是找到设计的错，而不是证明它对。

⑤ 分析综合

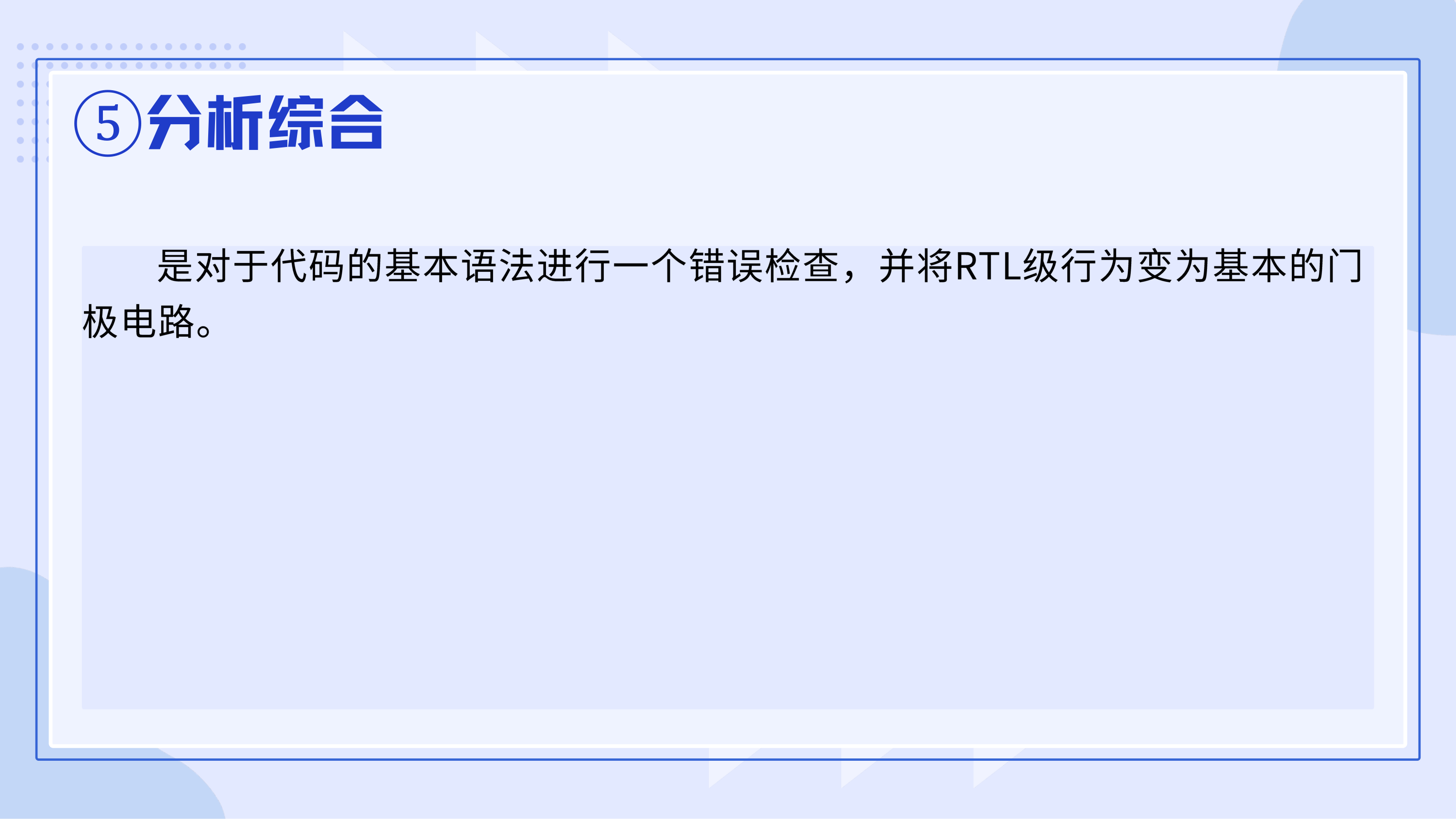

⑤分析综合：语法检查并将 RTL 转换为门级电路

做什么。 幻灯片说，分析综合是对代码的基本语法进行错误检查，并将 RTL 级行为变为基本的门级电路。这两件事分别是：

  • 分析（Elaboration/语法检查）：编译你的 Verilog，揪出语法错误、端口连接不匹配、位宽问题。这一步过的代码才谈得上「是个电路」。
  • 综合（Synthesis）：把 RTL 描述翻译成由目标器件基本单元组成的门级网表（Netlist）。对安路 EG4S20 来说，基本单元是 LUT4（4 输入查找表）、触发器、BRAM、DSP 等。例如你写 c = a & b | d;，综合器会把它映射进某个 LUT4 的真值表；你写一个 8×8 乘法，它可能被安排到 DSP 单元里。

为什么需要。 综合是从「人类语言」到「电路语言」的翻译器，没有它，你的代码对 FPGA 而言只是一段文本。综合还有一个重要副产物：资源利用率报告——用了多少 LUT、多少 FF、多少 BRAM。这份报告是第②步资源估算的「事后对账」，如果利用率超过 80%，就要警惕布线困难了。

看懂综合结果的两个要点：

  1. Warning 不要无视。 综合器的 warning 常常预告着板上的诡异行为：「信号 xx 被优化掉了」往往意味着你忘了接输出；「检测到组合环」（combinational loop）则几乎一定是设计错误。
  2. 综合不保证时序。 综合只保证「逻辑功能等价」，不考虑连线延时。你 100MHz 的设计能不能跑，要等第⑥步布完线才知道——这也是为什么仿真和综合都通过还不够。

跳过会发生什么。 无可跳过，它是实现链路的第一环。但初学者常犯的错是「综合通过就当万事大吉」——语法正确和逻辑正确是两回事，和时序正确更是三回事。

在 TD 工具里对应什么操作？ 在 TD 中点击 Synthesize（综合）按钮（或在流程栏双击对应步骤）。综合完成后在 Message 窗口查看 error/warning，在报告里查看资源占用。注意：修改任何源文件后都要重新综合，TD 的增量编译会只重跑受影响的部分。

⑥ 布局布线

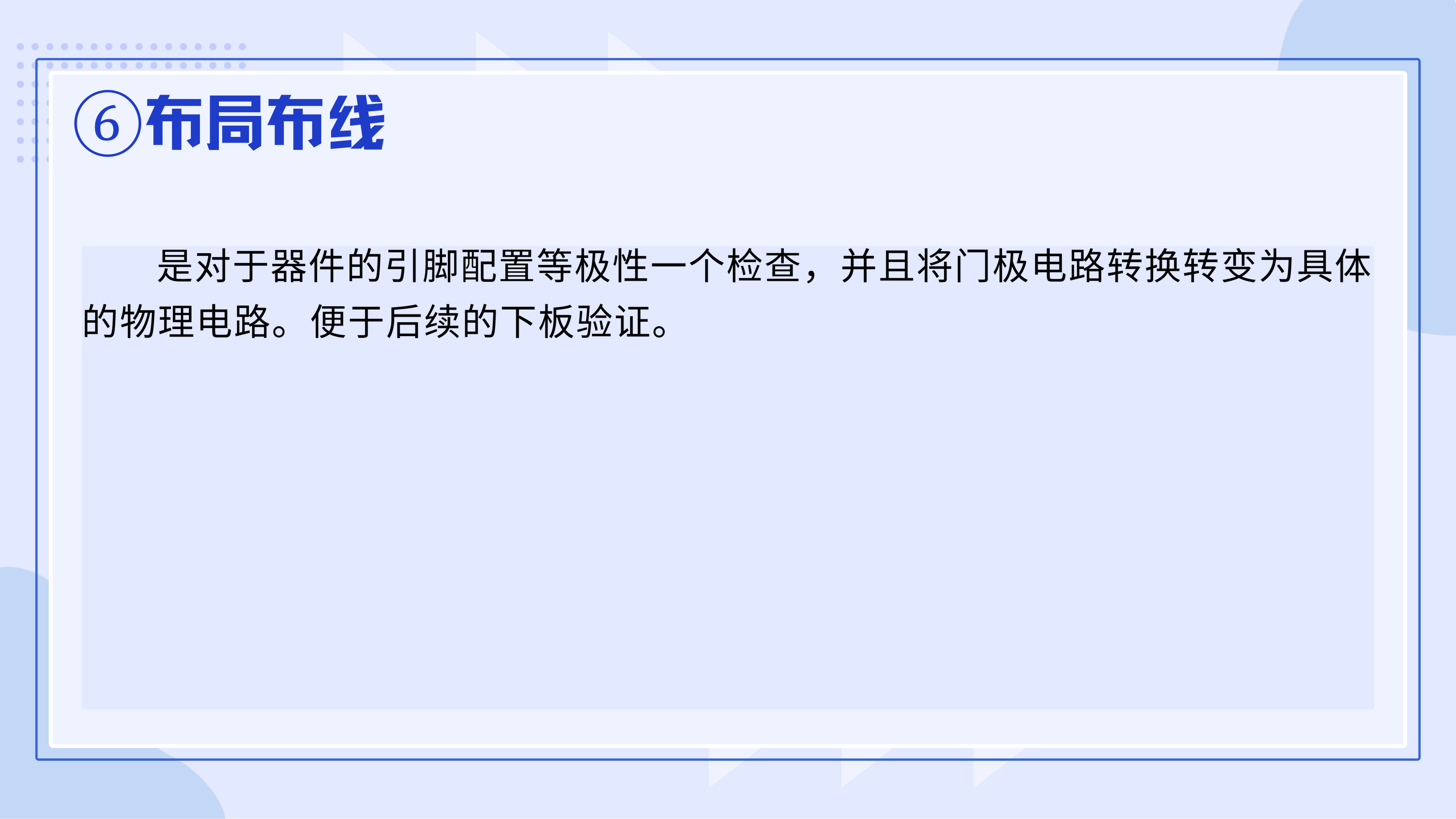

⑥布局布线：将门级网表落实为器件内的物理电路

做什么。 幻灯片说，布局布线是对器件的引脚配置等极性进行检查，并且将门级电路转变为具体的物理电路，便于后续的下板验证。术语拆开看：

  • 布局（Placement）：把网表里的成千上万个 LUT4、触发器，分配到 EG4S20 芯片内部具体物理位置——哪个 LUT 坐落在哪一格、那个 BRAM 放哪个位置。布局好坏直接影响连线长度，进而影响速度。
  • 布线（Routing）：用芯片内部的金属连线资源把摆好的单元连接起来。FPGA 内部连线是分层的开关矩阵，布线器要在此中找到既通又不至于太慢的路径。
  • 引脚配置检查：你在约束文件里指定的引脚（哪个信号从芯片哪个引脚进出、电平标准是什么）会在这里被核对——引脚写错、电平不匹配、违反 Bank 规则，都会在这一步报错。

为什么需要。 这是「抽象电路」变成「芯片里的真实配置」的一步。第⑨步要下载的比特流文件，就是布局布线结果的最终打包——布局布线不做，.bit 就无从谈起。布线完成后，工具还掌握了一个关键信息：每条连线的真实延时。这既是第⑦步时序仿真的输入，也是第⑧步时序分析的输入。

跳过会发生什么。 流程直接断链：没有布局布线就没有比特流，没有比特流就下不了板。此外，引脚约束错误也只有在布局布线时才被彻底检查出来——这是把「LED 接在非保留引脚」这类事故拦在上板前的最后一道闸。

在 TD 工具里对应什么操作？ 在 TD 中点击 Place & Route（布局布线）按钮。此前需要完成引脚约束：TD 提供 Floorplan/IO 约束界面（图形化分配引脚、设置电平标准，存为物理约束文件），也可以手写约束。完成后查看时序摘要报告（第⑧步细讲），确认没有未收敛（不满足）的时序路径。布局布线耗时通常远超综合，大工程可能要等几分钟，改一次代码就重跑一次是常态——再次说明第④步仿真的重要性：能不出板的错，就别出。

常见坑：引脚约束照抄别人的

网上教程的引脚分配是「对应作者那块板」的。你手上的板子（如大赛统一的 EG4S20 开发板）原理图才是唯一权威：晶振接哪个脚、LED 接哪个脚、复位是高有效还是低有效，都必须从板卡原理图上逐个核对。抄错一个引脚，轻则功能不动，重则电源引脚冲突。

⑦ 时序仿真

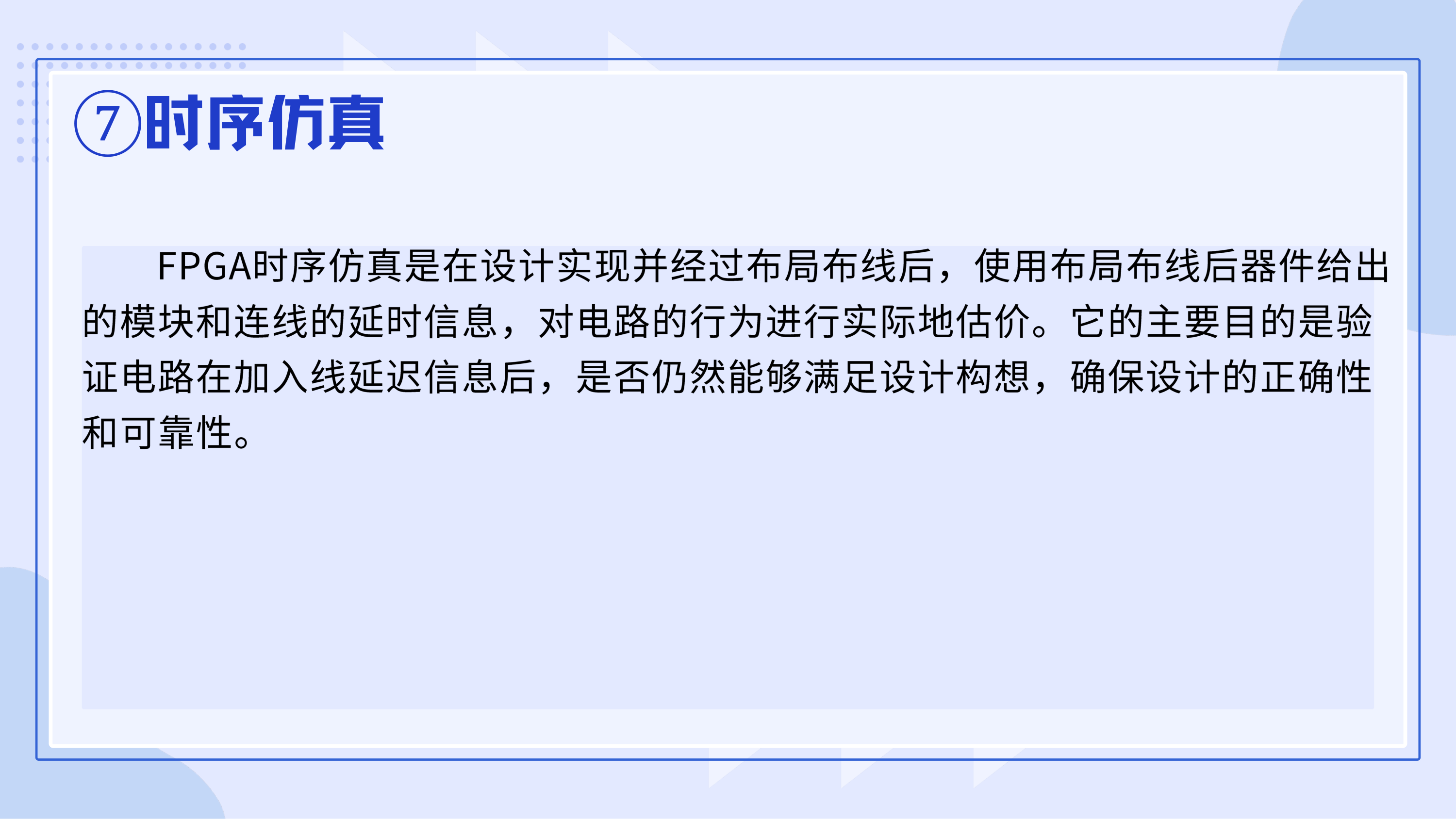

⑦时序仿真：加入真实延时后验证时序是否仍满足设计

做什么。 幻灯片讲得很完整：FPGA 时序仿真是在设计实现并经过布局布线后，使用布局布线后器件给出的模块和连线的延时信息，对电路的行为进行实际估价，验证电路在加入线延迟信息后是否仍然满足设计构想，确保设计的正确性和可靠性。

和第④步功能仿真对比着理解最清楚：

功能仿真（④）时序仿真（⑦）
时机综合/布局布线之前布局布线之后
输入RTL 代码门级网表 + 延时文件（SDF）
延时零延时（理想）真实布线延时
回答的问题功能对不对时序够不够快
速度快慢得多

打个比方：功能仿真证明「菜谱是对的」，时序仿真验证「按这家厨房的炉灶火力，菜能在开席前出锅」。逻辑对但跑不到目标频率的电路，同样是废品。

为什么需要。 组合逻辑的传输延时 + 长连线的延时，可能让你的信号在时钟沿到来之前没来得及稳定，触发器锁到错误数据——功能仿真完全看不到这类问题，因为它假设所有延时为零。时序仿真把布局布线后每条路径的真实延时（工具会输出 SDF 标准延时文件）反标到仿真里，是「上板前最后一次全真演练」。

跳过会发生什么。 对低频小设计，往往真能侥幸跳过（工具的静态时序分析也覆盖了大部分风险，见第⑧步）。但对高速接口、多时钟域交错的设计，「仿真通过、上板跑飞」的经典事故就来自跳过时序仿真又没做时序分析。表现通常是：同样一份 bit 文件，这块板正常那块板花屏，或温度一高就出错——典型的边界时序问题。

在工具链里对应什么操作？ 流程是：TD 完成布局布线后输出网表与延时信息 → 在仿真器（ModelSim 等）中用同一个 Testbench 重新仿真，只是这次编译的是布线后网表 + SDF 延时。Testbench 复用正是它设计良好的回报：同一份激励，既验过功能又验过时序。

⑧ 时序分析、时序约束

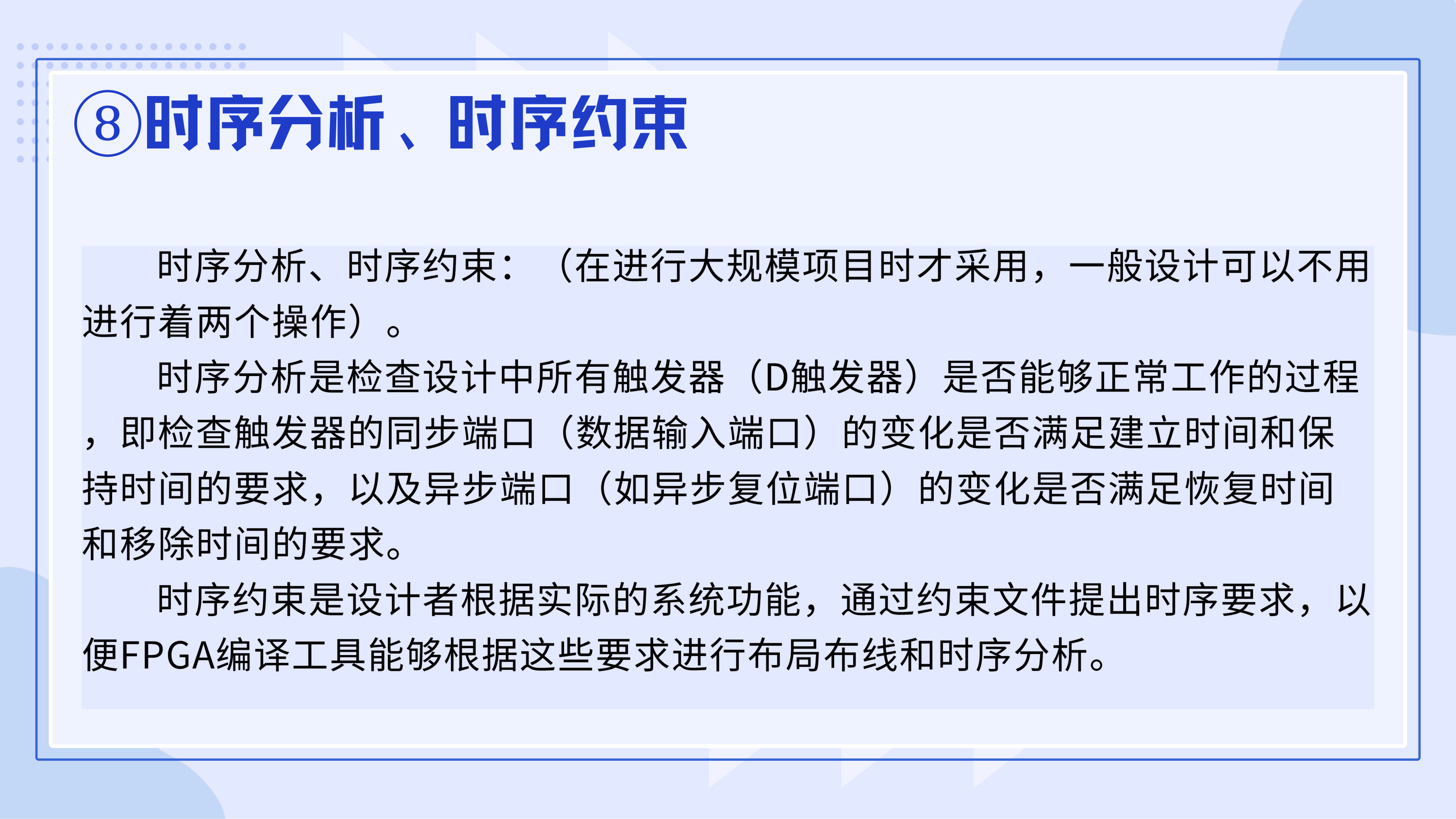

⑧时序分析与约束：检查建立/保持时间，用 SDC 提出时序要求

幻灯片开头就给了定位：时序分析、时序约束在进行大规模项目时才采用，一般设计可以不用进行这两个操作。这句话要正确理解——不是「永远不用学」，而是入门小设计可以简化；一旦你的设计上了规模（比如大赛里做完整的数据采集显示系统），这两步就从「选修」变「必修」。

时序分析（STA，Static Timing Analysis，静态时序分析）是检查什么？ 幻灯片说，它检查设计中所有触发器（D 触发器）能否正常工作：同步端口（数据输入端口）的变化是否满足**建立时间（Setup Time）和保持时间（Hold Time）的要求；异步端口（如异步复位端口）的变化是否满足恢复时间（Recovery Time）和移除时间（Removal Time）**的要求。

翻译一下这几个词。触发器像一扇按节拍开关的门：数据必须在关门之前一段最小时间就位（建立时间），并在关门之后一段最小时间内保持不动（保持时间），否则锁存到亚稳态。工具会沿每一条「触发器→组合逻辑→触发器」的路径累加延时，和数据到达时刻比一比，得出时序余量（Slack）：Slack 为正是通过，为负就是时序违例（Timing Violation）——意味着这条路径在目标频率下真的会出错。

时序约束是什么？ 幻灯片说，它是设计者根据实际系统功能，通过约束文件提出时序要求，以便 FPGA 编译工具据此进行布局布线和时序分析。这里有个初学者最容易懵的点：工具不会读心术。你的晶振是 50MHz、你的 HDMI 像素时钟是 74.25MHz，工具并不知道——除非你在约束文件里告诉它。没有约束，工具按默认（甚至无目标频率）去布线，时序报告自然无从谈起「满不满足」。

约束文件通常写成 SDC（Synopsys Design Constraints）格式，最核心的一句是：

create_clock -name sys_clk -period 20.000 [get_ports {clk}]  ;# 50MHz → 周期 20ns

再加派生时钟（PLL 输出）、伪路径（set_false_path）、多周期路径等高级约束。请养成习惯：综合之前就写好 SDC，让约束全程参与综合与布局布线，而不是布完线再补——补写的约束无法改变已经发生的布线决策。

两个操作合起来是一条闭环：约束定义「要多快」→ 布局布线朝这个目标努力 → 时序分析报告「达到了没有」。看报告只需盯一个结论：所有 clock 摘要里 Setup/Hold 的 Slack 是否全部为正（Worst Slack ≥ 0）。全正，安心下板；有负数，回头改设计（流水线切级、减少扇出、降频）或改约束。

跳过会发生什么。 小设计不做约束，工具默认目标宽松，多数情况能跑——这正是幻灯片说「一般设计可以不用」的原因。但风险是静默的：你不知道余量是多少，换批次芯片、温度变化后可能突然翻车。竞赛建议：至少写一行 create_clock，让 TD 给你一份正经的时序报告，成本十分钟，买一个「时序达标」的确定结论。

在 TD 工具里对应什么操作？ 在工程中添加 SDC 约束文件并加入工程；布局布线完成后查看 TD 的时序分析报告（Timing Analysis），逐项核对 Setup/Hold Slack。若需更细致的路径分析，可使用 TD 内的时序报告界面按路径排查最差的若干条。

⑨ 板级验证

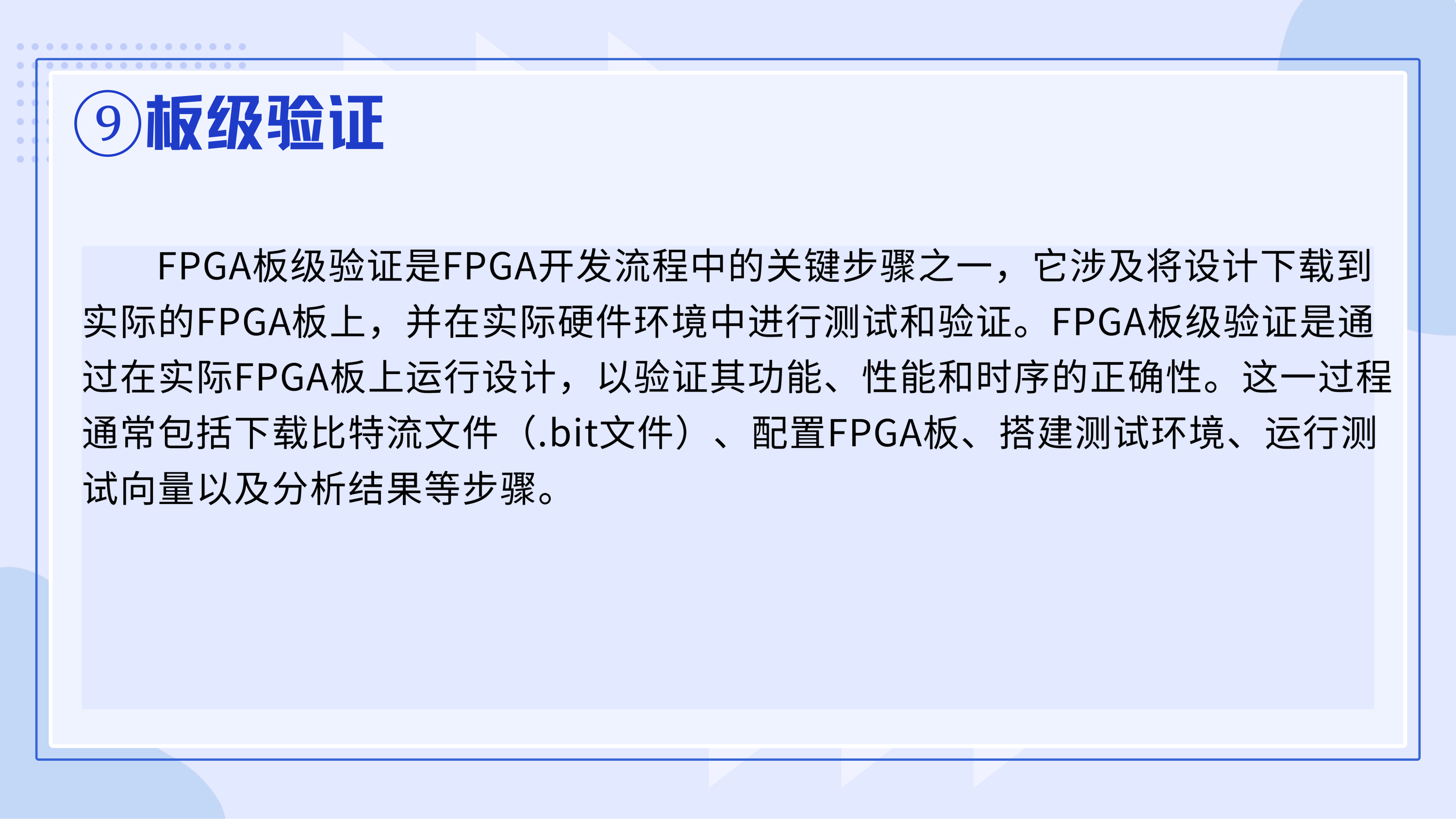

⑨板级验证：下载比特流到真实 FPGA 板上实测

做什么。 幻灯片说，板级验证是 FPGA 开发流程的关键步骤之一：将设计下载到实际的 FPGA 板上，在实际硬件环境中测试和验证，检验功能、性能和时序的正确性；过程通常包括下载比特流文件（.bit 文件）、配置 FPGA 板、搭建测试环境、运行测试向量以及分析结果等步骤。

按大赛的实际环境展开：

  1. 生成比特流：布局布线通过、时序达标后，在 TD 中生成 EG4S20 的比特流文件（.bit）；
  2. 连接下载：用 USB 线连接板卡的 JTAG/下载口，打开 TD 的 Programmer 下载工具，识别到芯片；
  3. 下载配置：EG4S20 是 SRAM 工艺 FPGA，断电即失配。两种下载方式——JTAG 在线下载（立即生效、断电丢失，调试首选）和固化到板载 Flash（上电自动加载，演示交付用）；
  4. 搭建测试环境并实测：对照第①步的需求清单逐项验证——HDMI 出不出图？按键切换灵不灵？UART 命令回不回包？边界条件（长按、快速连按、非法命令）过不过？
  5. 分析结果：功能不符就回到对应环节排查——逻辑问题回④改代码重仿，时序问题查⑧的 Slack 报告，电气问题查引脚约束和电平配置。

为什么需要。 前面八步再完善，本质上都在「模型」里打转——仿真是理想模型，时序分析是数学模型。只有板级验证把设计放进真实世界：真实的电源纹波、真实的晶振偏差、真实的外设时序、真实的长导线串扰。它是整个流程的最终裁判，也是唯一能验证「板卡和设计协同是否正确」的步骤。

跳过会发生什么。 不做板级验证的工程等于没做完——需求清单上每一项都还是「理论上成立」。反过来，板级验证也不是终点：发现问题时，你会沿着「⑨→⑧→⑦→④→③」的链条逐层回溯，改完再走一轮。FPGA 开发的真实形态，就是这条九步流水线上的循环往复，直到板上的表现与需求清单完全吻合。

在 TD 工具里对应什么操作？ 打开 TD 的 Programmer：扫描设备 → 加载 .bit 文件 → 选择 JTAG 下载（调试）或写 Flash（固化）→ 执行。下载成功后 FPGA 立即开始运行你的设计。板上调试进阶手段是添加嵌入式逻辑分析仪（类似 SignalProbe/ILA 的调试核），把内部信号抓到电脑看波形——相当于给板内装了行车记录仪，后续教程再展开。

常见坑：一板不灵就狂改代码

板上现象异常时，先按「⑨→⑧→⑦→④→③」的顺序定位问题在哪一层：时序报告正不正常？约束对不对？仿真复现得出来吗？没有证据链的盲目改码，只会把一个 bug 改成三个。

本篇通关标准：

  1. 能不看资料，按顺序默写九步流程，并说出每步的「输入→输出」各是什么；
  2. 能向同学解释清：功能仿真和时序仿真的区别（何时做、输入什么、回答什么问题）；
  3. 能在 TD 里独立走完一遍「建工程→综合→布局布线→下载 .bit」并知道 SDC 约束文件该在哪个阶段加入。
