这一篇在干嘛？
FPGA 只能输出 0 和 1，怎么让它产生一条平滑的正弦波？答案是 DAC（数模转换器）。本实验在 FPGA 内部用 ROM 预先存好一个周期的正弦表，地址计数器不断递增、逐点读出数据，送给板上的 12 位 DA902 转换芯片还原成模拟电压——接上示波器，就能看到一条连续的正弦曲线。这是「DDS 直接数字频率合成」最朴素的雏形。
实验目标与原理
实验目的
制定 ROM 数据，通过 12bit DA 产生正弦信号发生器。
数字量如何变成模拟量
DAC 的任务很单纯：输入一个 N 位二进制数，输出一个和它成正比的电压。以 12 位 DAC 为例，输入范围是 0～4095，对应输出电压的 0～满量程，每变化 1 个码值，输出电压跳变「满量程 ÷ 4096」。只要输入码值变化得足够快、足够规律，经过外围的平滑，输出的阶梯波看上去就是连续曲线。
于是产生正弦波的思路就清晰了：正弦函数 y = sin(x) 的值是连续的，但我们可以把一个周期均分成很多份「采样点」，把每个点的幅值预先算好、量化成 12 位整数，存进 FPGA 的 ROM（查找表）里。运行时让地址计数器一遍遍从 0 扫到表尾，ROM 就源源不断地把正弦幅值送出去——地址扫得越快，输出正弦波的频率就越高。这就是 DDS（直接数字频率合成）的基本思想。
本设计的实现结构

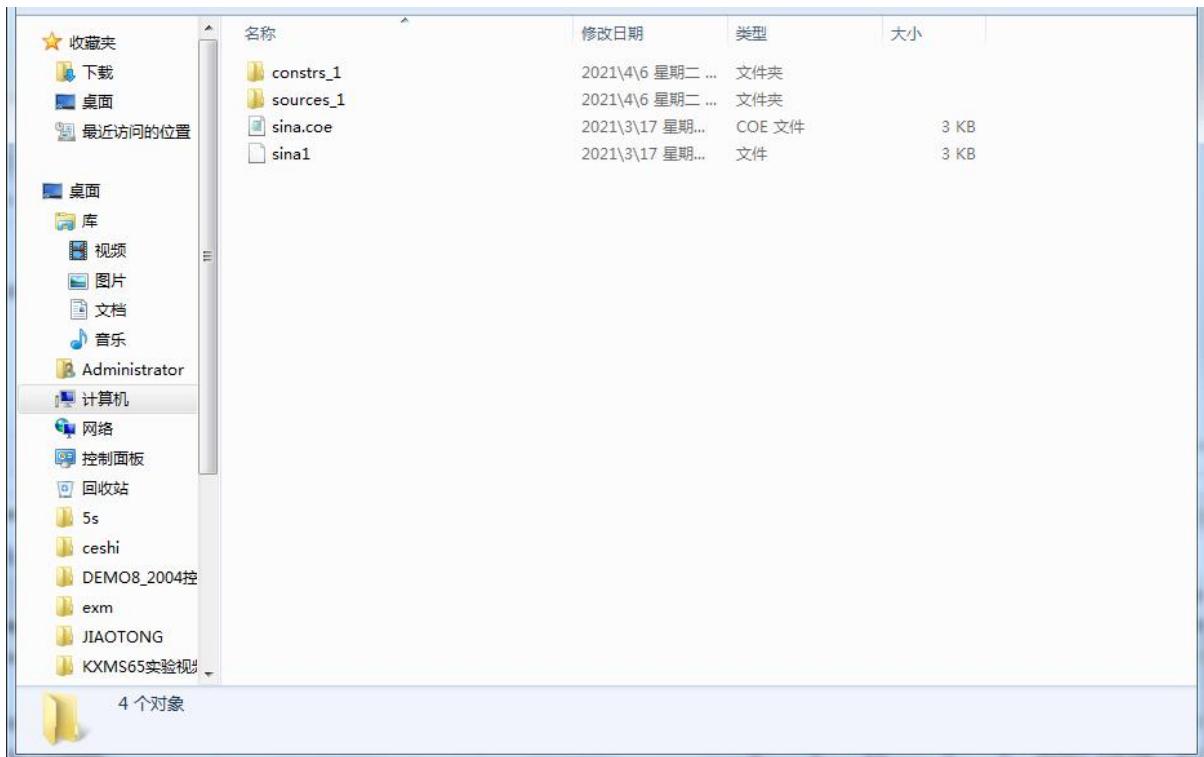

在 FPGA 内部定制一个正弦信号发生的数据，详见此例 SIN.COE 图 24.1，再送给 DA 转换成模拟信号，通过示波器观察。
24.1 生成的 coe 正弦波文件。

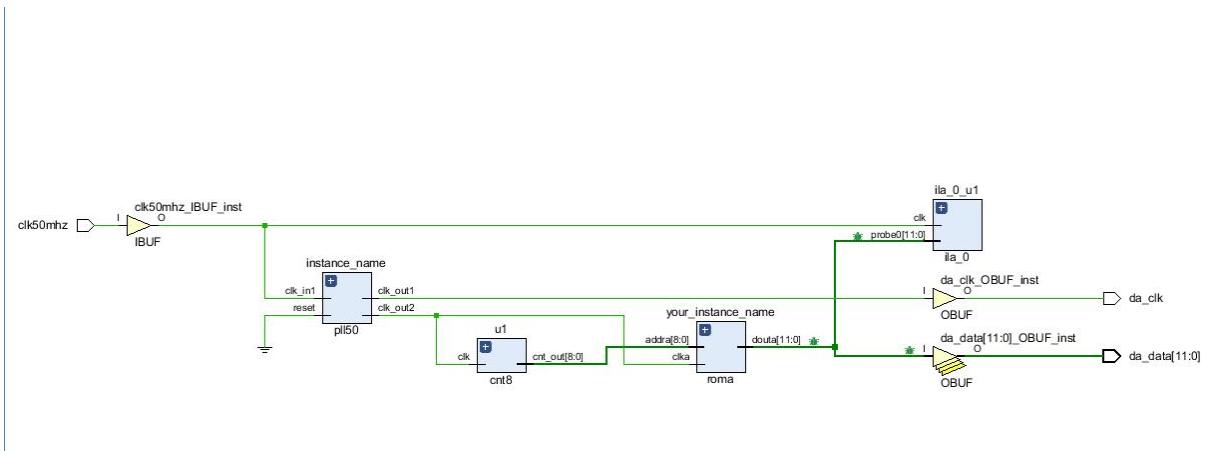

- RTL 图文件如下 24.2：
24.2 RTL 原理图
数据通路可以概括为三步：
- 时钟生成：板载 50M 时钟经过锁相环，分别输出两路信号——一路倍频 100M，作为 DA 的输入时钟；一路分频输出 1MHz 和读取 ROM 地址控制器信号。
- 查表：ROM 定制输入端是 9 位地址输入，内部嵌入定制好的 sina.coe 文件。9 位地址对应 512 个点，正好把一个正弦周期均分成 512 份。根据每个地址的输入，读取 sina 里对应的数据。
- 转换：数据通过 12 位输出口输出，输出口接外围的 DA902，转换成模拟信号输出，接示波器观察波形。
细算一下输出频率：地址计数器按 1MHz 节拍递增，扫完 512 个地址输出一个完整周期，输出正弦波频率约为 1MHz ÷ 512 ≈ 1.95kHz；而 DA 芯片本身用 100MHz 时钟驱动，保证每个新数据都能被及时转换，波形阶梯更细密。想改输出频率，只需要改地址递增的节拍或步进——这正是 DDS「频率控制字」的作用。
COE 文件是什么？
COE（coefficient）是 FPGA 工具定制 ROM 时常用的初始化文件格式，里面按行列出每个地址对应的初值。本实验的 sina.coe / SIN.COE 就是把一个周期正弦波量化成 12 位整数后的 512 行数据。生成方法很简单：用 MATLAB 或 Python 算出 round(2047.5 × sin(2πn/512)) + 偏置，逐行写进文件即可。ROM 内容错了，示波器上看到的波形会「缺一块」或畸变，这是本实验最常见的故障点。
输出幅度与量化误差
两个在调板上很有用的数量关系：
- 幅度分辨率：12 位 DA 把满量程分成 4096 级。示波器上若量出波形峰峰值为 Vpp，则每个码值对应的电压约 Vpp/4096。ROM 里数据的最大值与最小值之差，直接决定输出波形的峰峰值。
- 直流偏置：DA 输出通常单极性，ROM 数据一般带一个中点偏置（如 2048 附近为 0 电平），让正弦波以满量程中点为中心摆动。如果偏置取错，波形会被「顶」到满量程一端削平，示波器上表现为正弦波上半周削顶。
量化带来的台阶在示波器低时基下可能看得见毛刺，外围的滤波/示波器带宽限制会把它平滑掉；采样点越多（ROM 越长）、DA 位数越高，台阶越小，波形越接近理想正弦。
从 COE 到波形：一整套参数链
把整个系统的参数串起来推一遍，能帮你建立「数字合成模拟波形」的量感：
- ROM 地址 9 位 → 一个周期 512 个采样点；
- 地址节拍 1MHz → 每秒扫 1MHz ÷ 512 ≈ 1953 个周期，即输出正弦约 1.95kHz；
- DA 时钟 100MHz → 每个正弦周期内 DA 转换 100MHz × (1/1.95kHz) ≈ 51200 次，远远细于 512 点的查表步进，输出非常平滑；
- 12 位幅度分辨率 → 满量程 4096 级，正弦波每个台阶的电压变化只有满量程的约万分之二点四。
想改变输出频率有三条路：改地址计数器的分频节拍（最直接）、让地址每次递增不止 1（ DDS 的频率控制字，精度最高）、或改变 ROM 点数。这三条路都不需要动 DAC 和外围电路——这正是 DDS 优于模拟振荡器的地方：频率切换是纯数字的、瞬时且相位连续的。
da 逻辑分析仪波形

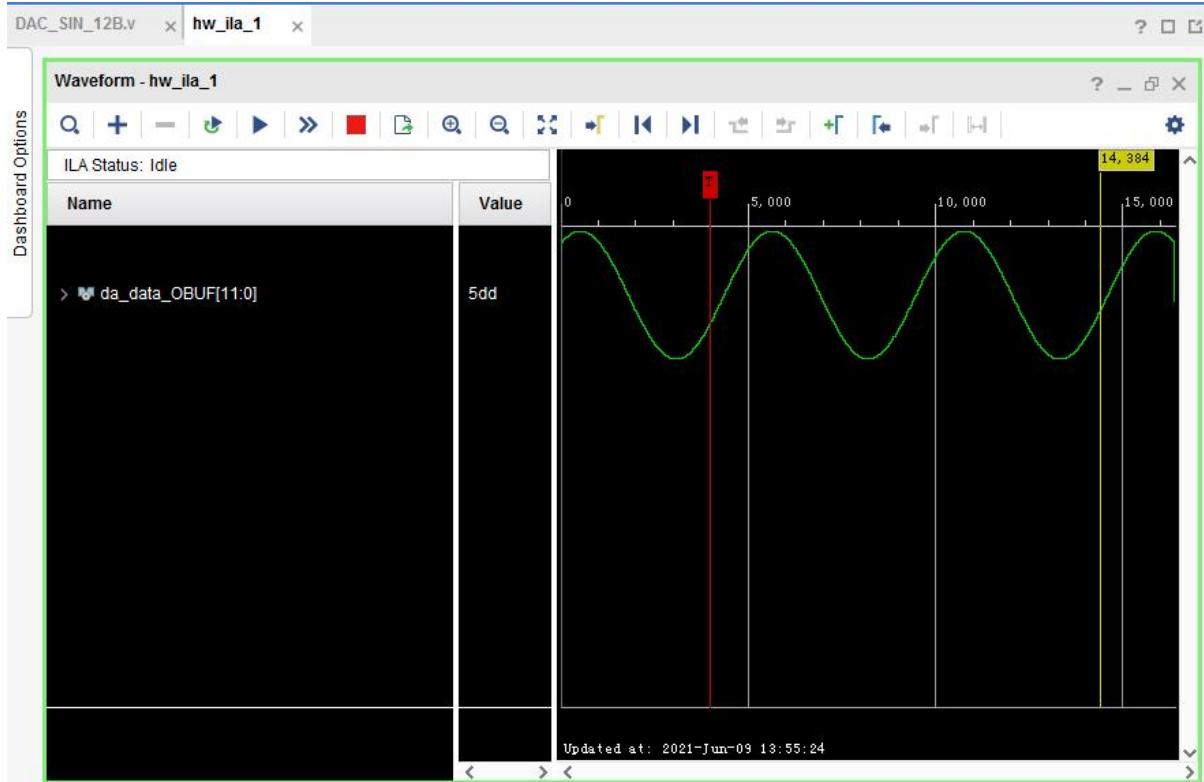

图 24-3 是逻辑分析仪抓到的实时波形，可以看到地址计数器递增、ROM 数据按正弦规律起伏的过程：
24-3 逻辑分析仪实时波形
常见问题排查
上板看到波形不对时，按信号流向从前往后查最省时间：
- 没有输出：先量 da_clk 有没有时钟（K15），再查扩展板是否插紧 J1 口——时钟和数据都没到 DA 芯片，示波器自然是平线；
- 波形畸变、缺块：多半是 ROM 内容与地址位数不符，检查 COE 文件深度是否为 512 点、位宽是否为 12 位；
- 波形上下削顶：ROM 数据的偏置或最大幅值越界，超出了 DA 满量程，重新生成 COE 即可；
- 频率不对：核对地址计数器的分频系数是否与设计一致，别忘了锁相环两路输出各司其职。
硬件准备

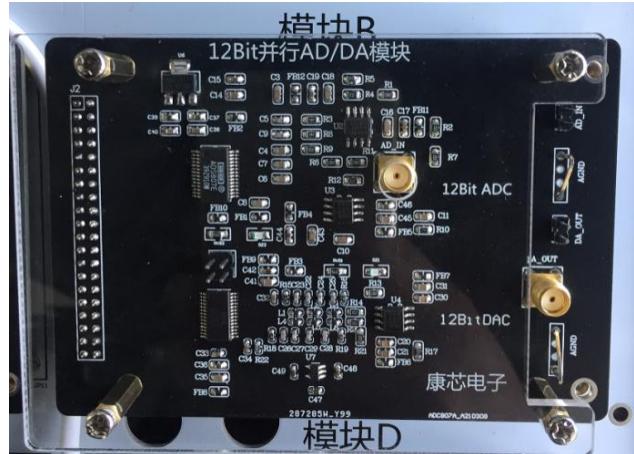

先认识一下 AD/DA 扩展板。图 24.4 上端是并行采样速率 50MHz 的 12 位 AD807 处理芯片，红色皮套是专用模拟信号采用端口，标有 AD_IN 是针式采用端口，AGND 是接地；图下端是并行转换速率 165MHz 的 12 位 DA902 处理芯片，红色皮套是专用模拟信号输出端口，标有 DA_IN 是针式输出端口，AGND 是接地。
图 24.4 是 AD807 芯片的引脚图，图 24.5 是 DA902 芯片的引脚图，图 24.6、24.7 分别是 AD807 和 DA902 40 芯接口原理图。AD_D0～AD_D11、AD_CLK 和 DA_D0～DA_D11、DA_CLK 分别是 AD807 和 DA902 数据脚和时钟输入脚。
24-4

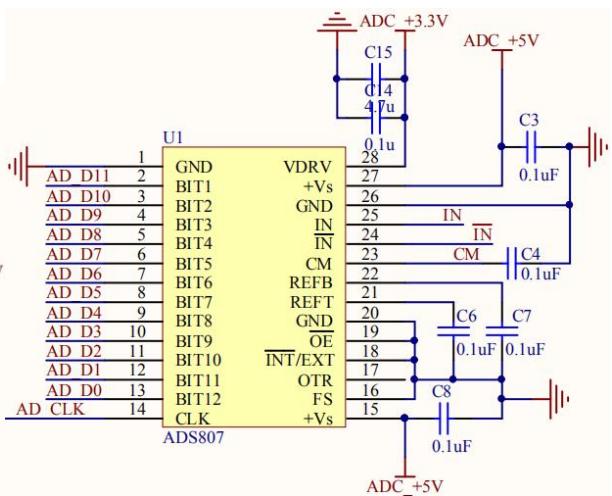

图 24-5 AD807 芯片原理图

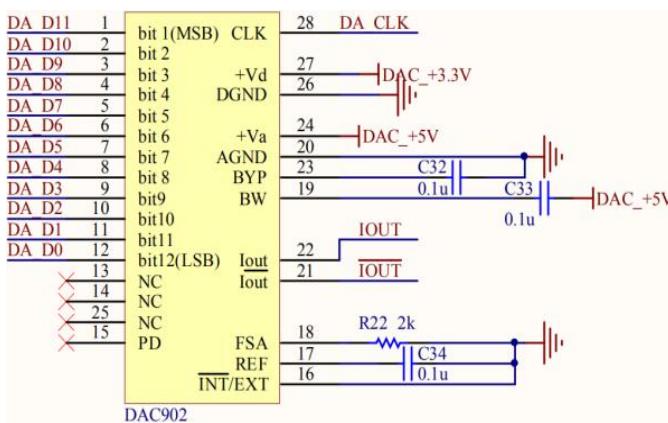

图 24-6 DA902 芯片原理图

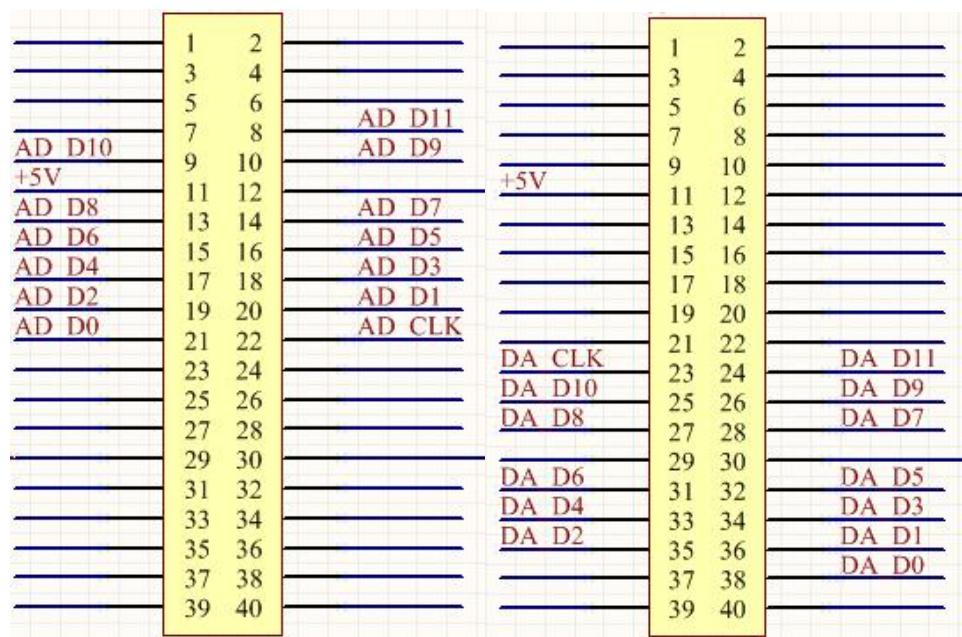

图 24-7 AD807 40 芯接口引脚原理图 图 24-8 DA902 40 芯接口引脚原理图
本实验只用到 DA 侧：FPGA 输出 12 位数据线 da_data[11:0] 和时钟线 da_clk 接到 DA902；DA902 的并行转换速率高达 165MHz，远高于本设计 100MHz 的驱动时钟，余量充足。
引脚分配
IO 管脚约束：
set_pin_assignment { clk50mhz } { LOCATION = R7; IOSTANDARD = LVCMOS33; PULLTYPE = PULLUP; }
set_pin_assignment { da_clk } { LOCATION = K15; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[0] } { LOCATION = R15; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[10] } { LOCATION = H15; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[11] } { LOCATION = J16; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[1] } { LOCATION = P15; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[2] } { LOCATION = P16; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[3] } { LOCATION = N14; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[4] } { LOCATION = N16; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[5] } { LOCATION = L16; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[6] } { LOCATION = M15; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[7] } { LOCATION = M16; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[8] } { LOCATION = K16; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { da_data[9] } { LOCATION = H16; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }信号含义：clk50mhz（R7）是 50MHz 板载时钟；da_data[11:0] 是 12 位并行数据；da_clk（K15）是送给 DA902 的转换时钟。

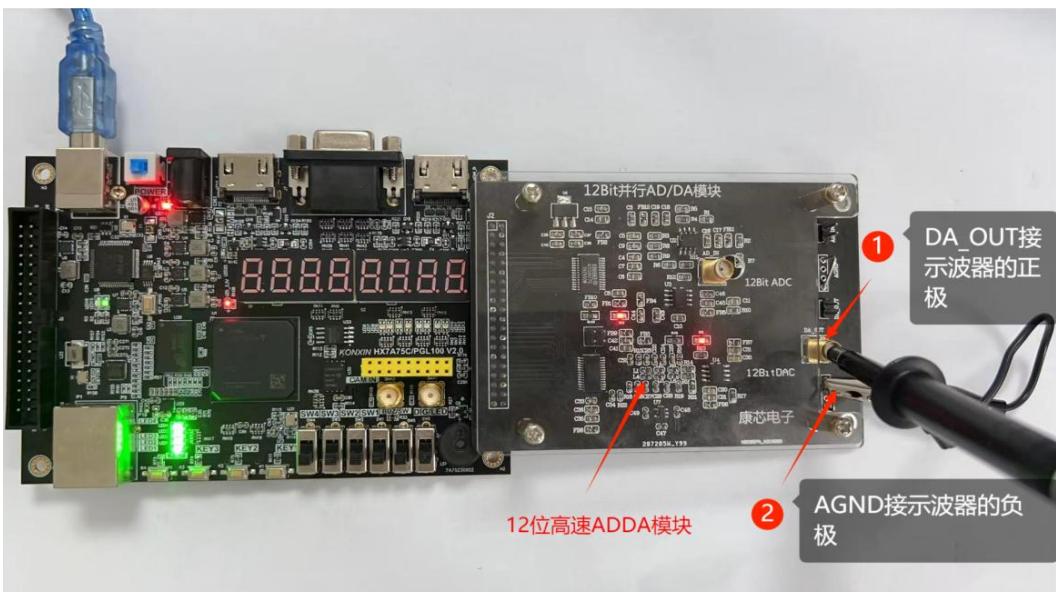

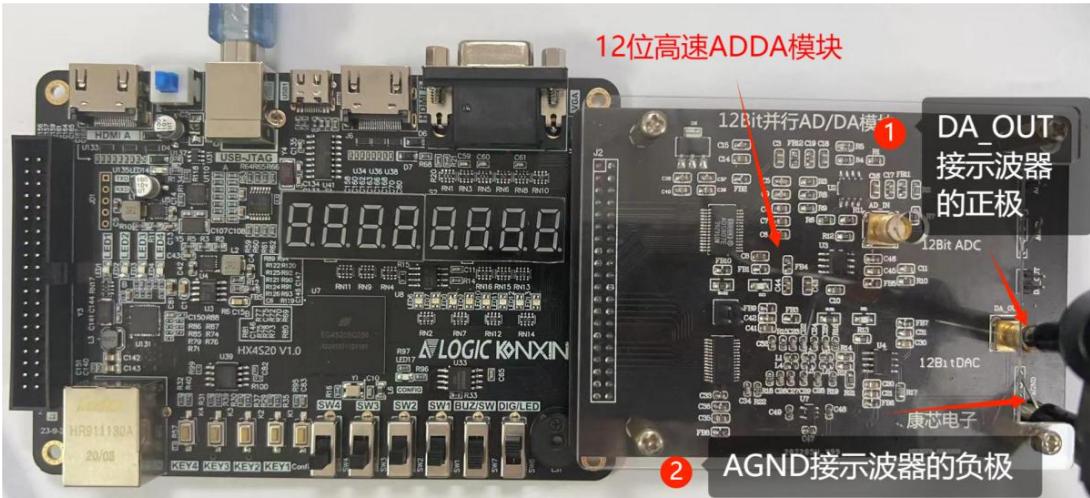

硬件连接
实验结果

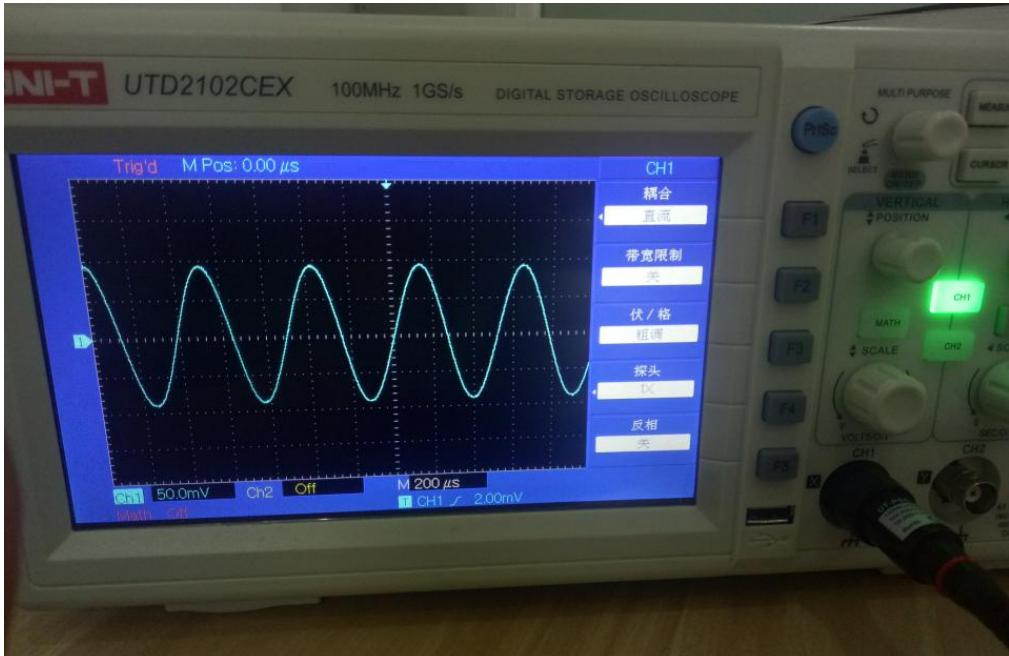

内部 ROM 描点产生的正弦信号如下，示波器上可以看到 DA902 输出的完整正弦波形：
24-7 示波器显示 DA902 芯片显示的内容
回顾整个链路：COE 文件提供「波形基因」→ 锁相环提供两路时钟 → 地址计数器扫表输出 12 位数据 → DA902 以 100MHz 时钟并行转换 → 示波器还原出正弦波。把正弦表换成三角波、方波、锯齿波的 COE 文件，输出波形就随之改变——这也是下一篇双通道波形发生器的思想基础。
自测
自测
- 本设计中 ROM 的地址是多少位？对应一个正弦周期被均分成多少个采样点？
- 锁相环输出了哪两路信号？各自的频率和用途分别是什么？
- DA902 的并行转换速率是多少？本设计用多高的时钟驱动它？
- 若把地址计数器的递增节拍从 1MHz 改成 2MHz，输出正弦波的频率会怎么变化？
- COE 文件在本实验中扮演什么角色？如果 ROM 内容有错，示波器上会出现什么现象？
