这一篇在干嘛？
板子只给了你一个 50MHz 晶振时钟，但实际系统常常需要 25MHz、70MHz 甚至多路不同频率、不同相位的时钟。这一篇学习用开发工具的 IP 生成器配置锁相环（PLL），从一个输入时钟「变」出多路输出时钟，并烧板后用示波器逐一验证。这是第一次接触 FPGA 的专用时钟资源，也是从「写逻辑」迈向「用硬核资源」的门槛实验。
实验目的与原理
实验目的
了解 PLL 设计流程及方法。
PLL 是什么，为什么重要
PLL（phase-locked loop），即锁相环，是 FPGA 中的重要资源。由于一个复杂的 FPGA 系统往往需要多个不同频率、相位的时钟信号，所以一个 FPGA 芯片中 PLL 的数量是衡量 FPGA 芯片能力的重要指标。FPGA 的设计中，时钟系统对 FPGA 高速的设计极其重要，一个低抖动、低延时的系统时钟会增加 FPGA 设计的成功率。
为什么不能靠计数器分频得到所有时钟？因为逻辑分频有几个硬伤：
- 只能变慢不能变快：计数器分频只能得到低于输入频率的时钟，想要 70MHz 就无能为力了；
- 抖动与偏斜大：普通逻辑产生的时钟走的是通用布线，到达各触发器的时间差（偏斜）大，高频下时序很难收敛；
- 占用逻辑资源：用通用逻辑当「时钟发生器」浪费资源还容易出问题。
PLL 是 FPGA 内部的专用硬件电路，它通过压控振荡器（VCO）把输入时钟「倍频」到一个很高的内部频率，再由一组分频器把 VCO 频率分给各路输出——所以既能倍频也能分频，而且走专用时钟网络，抖动低、偏斜小。
数字锁相环（PLL）

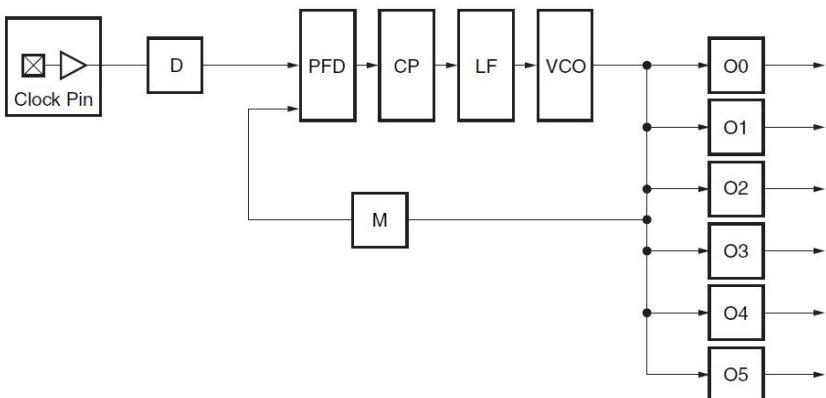

锁相环（PLL）主要用于频率综合。使用一个 PLL 可以从一个输入时钟信号生成多个时钟信号。PLL 内部的功能框图如下图所示：
从框图理解它的工作闭环：输入参考时钟与反馈回来的时钟做相位比较，误差信号控制 VCO 调整振荡频率，直到两者相位锁定——「锁相环」因此得名。锁定之后，输出时钟与输入时钟保持固定的倍频/分频比例关系，频率精准、相位可控。
混合模式时钟管理器（MMCM）

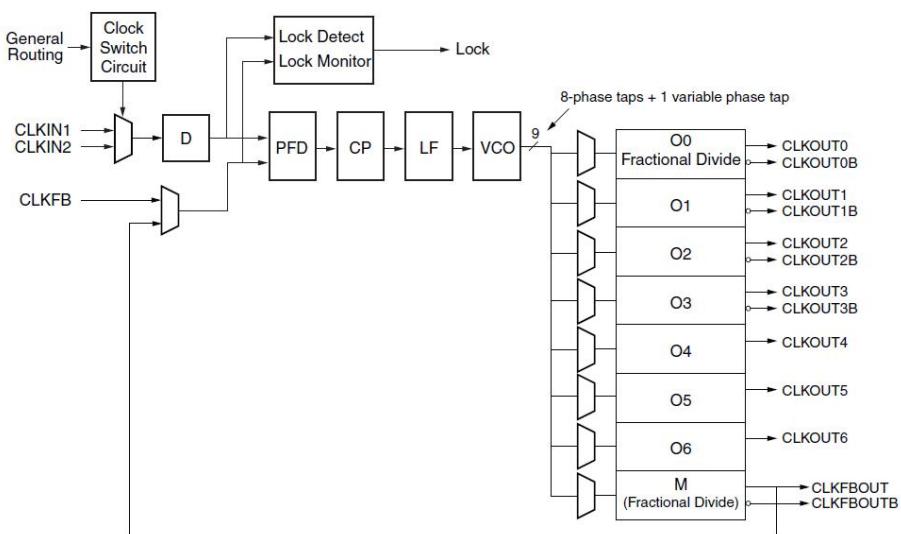

MMCM 用于在不给定输入时钟有设定的相位和频率关系的情况下，生成不同的时钟信号。MMCM 提供了广泛而强大的时钟管理功能，MMCM 内部的功能框图如下图所示：
PLL 与 MMCM 怎么选？
简单记：只是要几路固定频率、固定相位的时钟，用 PLL 就够了，结构简单、抖动低；需要动态调频、精细移相、更多输出路数这类高级玩法，就轮到 MMCM 出场。本实验用的是最典型的 PLL 场景——一个 50MHz 输入，三路不同频率输出。
实验流程
整个实验的关键不在写代码，而在用 TD 工具配置 IP。跟着下面步骤走一遍：
- 新建一个

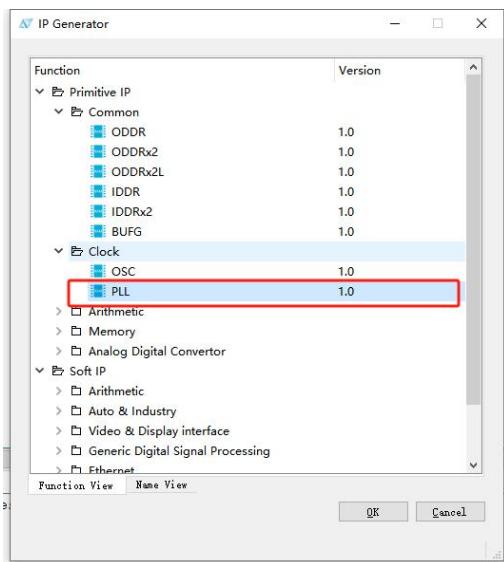

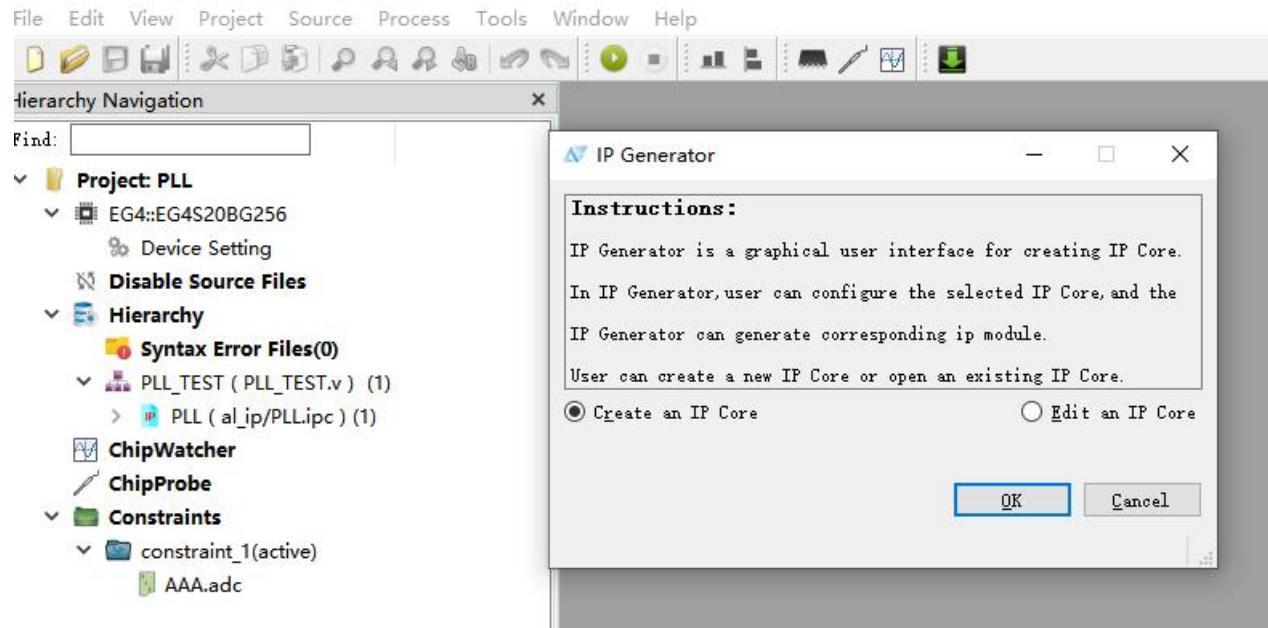

pll_test的工程，点击 tools 界面下的 IP Generator。

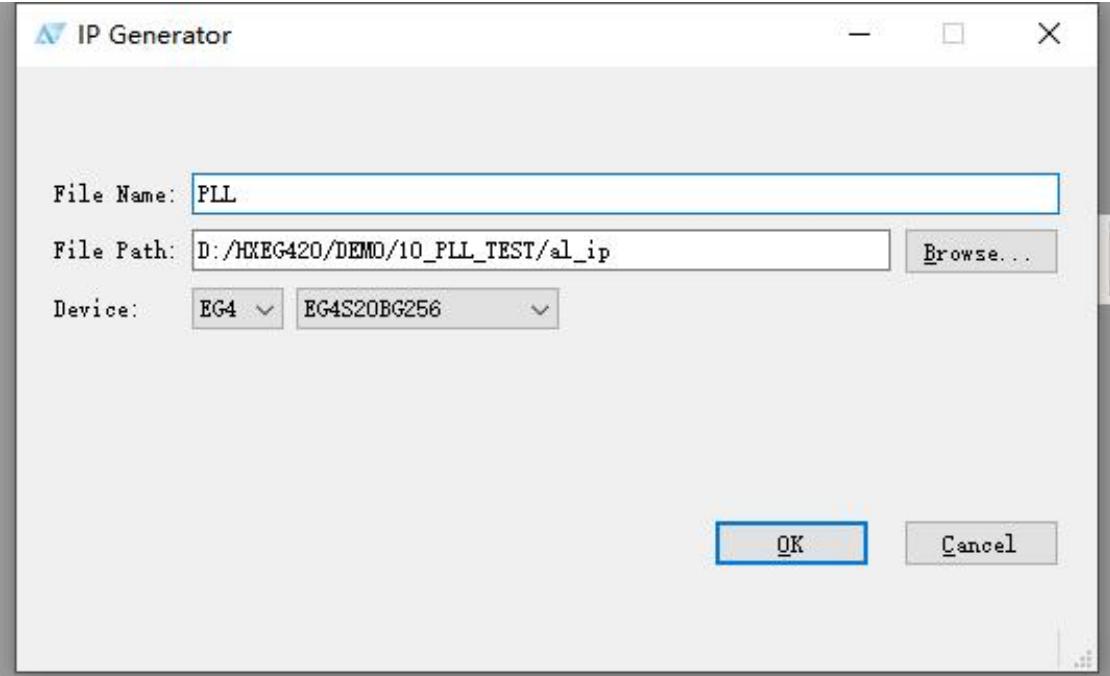

- 再 File Name 一栏输入 PLL。

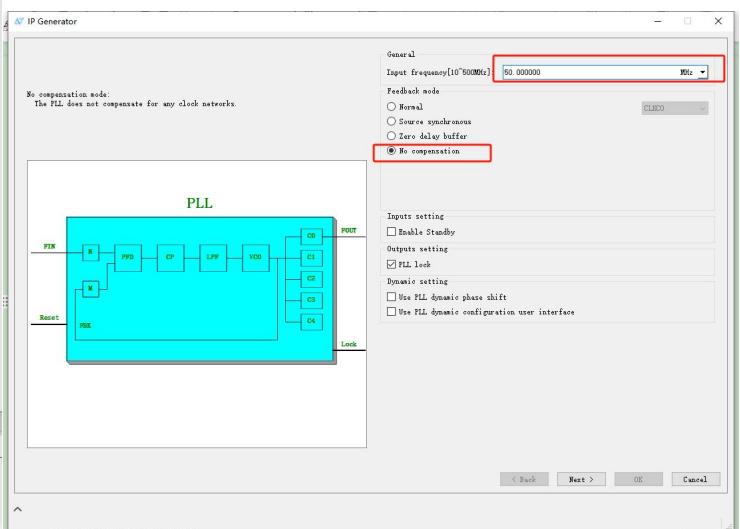

- 在界面里，我们选择 PLL 资源，输入时钟频率为 50Mhz。

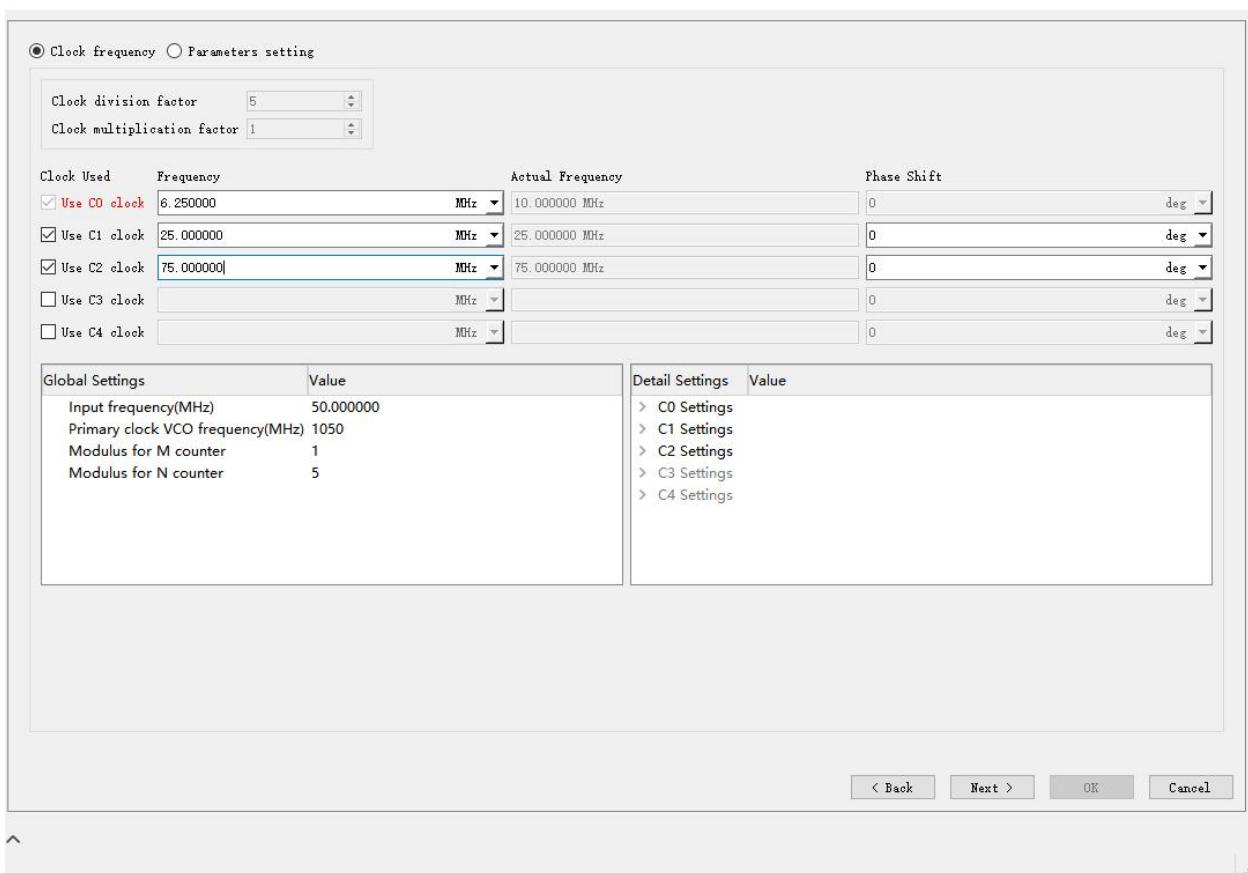

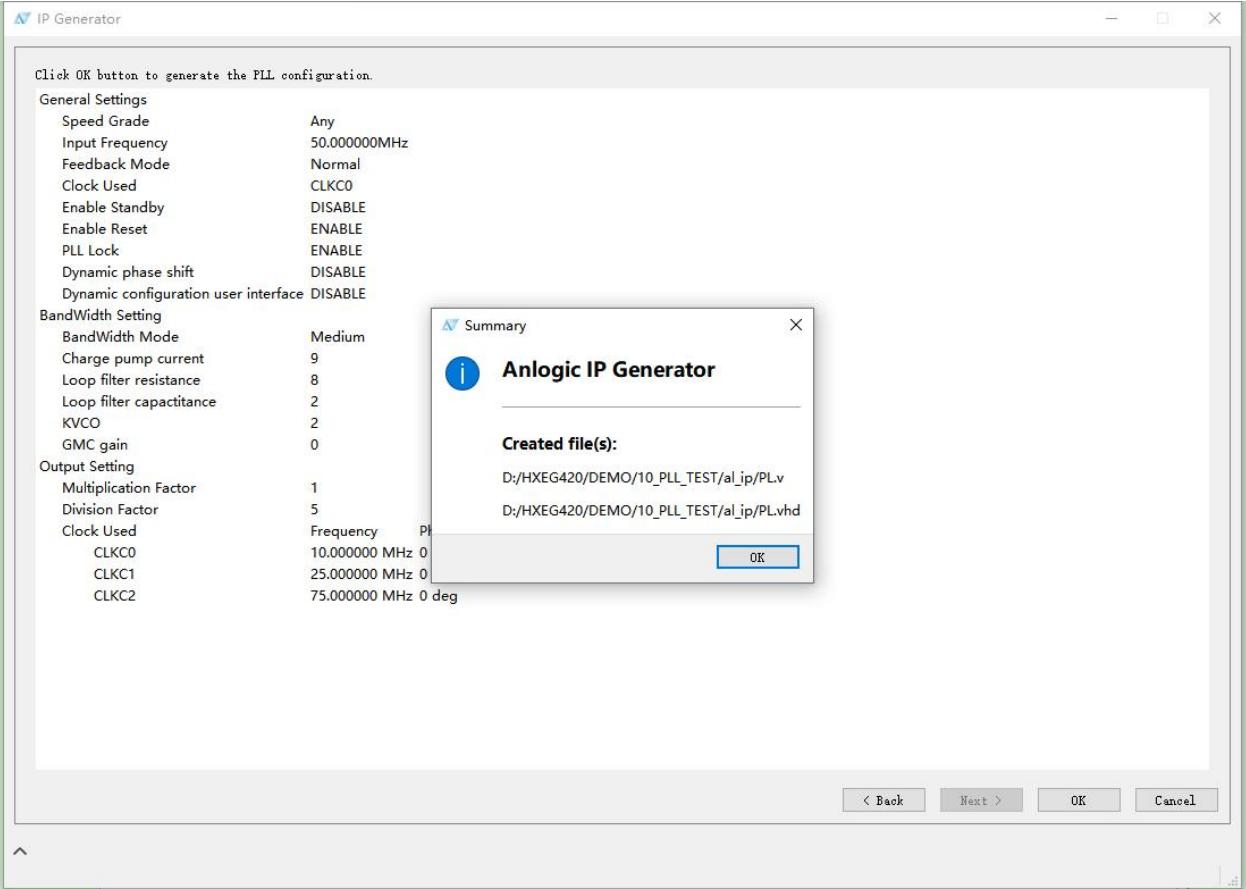

- 在 Output Clocks 界面里选择 clk_out1~clk_out3 三个时钟的输出，频率分别为 6.25Mhz、25Mhz、70Mhz。这里还可以设置时钟输出的相位，保留默认相位。
- 点击 OK 完成，在弹出的对话框中点击 OK 按钮生成 PLL IP 的设计文件。
-
这时一个
pll.ipc的 IP 会自动添加到我们的pll_test项目中，用户可以双击它来修改这个 IP 的配置。 -
保存工程后，
pll_test自动成为了 top 文件，pll_wiz_0成为pll_test文件的子模块。
工具自动生成的 IP 设计文件开头注释里写明了时钟配置信息（按原文保留）：
// Input frequency: 50.000MHz
// Clock multiplication factor: 14
// Clock division factor: 1
// Clock information:
// Clock name | Frequency | Phase shift
// C0 | 6.481481 MHz | 0 DEG
// C1 | 25.000000 MHz | 0 DEG
// C2 | 70.000000 MHz | 0 DEG
// timescale 1 ns / 100 fs
module PLL (
refclk,
reset,
extlock,
clk0_out,
clk1_out,
clk2_out
);
input refclk;
input reset;
output extlock;
output clk0_out;
output clk1_out;
output clk2_out;
EG PHY_PLL #(
.DPHASE_SOURCE("DISABLE"),
.DYNCFG("DISABLE"),
.FIN("50.000"),读一读 IP 生成的「账本」
这段注释就是 PLL 的频率计算账本：VCO 频率 = 输入 50MHz × 倍频系数 14 ÷ 分频系数 1 = 700MHz，三路输出再各自从 VCO 分频得到。C2 = 700 ÷ 10 = 70MHz、C1 = 700 ÷ 28 = 25MHz 与配置吻合；C0 注释写的是 6.481481MHz（700 ÷ 108），与界面目标值 6.25MHz 略有出入——最终以 IP 文件注释和示波器实测为准。学会看这个注释，以后配置任何 PLL 都心里有数。
生成的 PLL 模块端口也值得记一下：refclk 是参考时钟输入，reset 复位，extlock 是「锁定完成」指示输出（上电后 PLL 需要一小段时间才能锁定，严谨的设计要等 extlock 有效再让下游逻辑开工），clk0_out~clk2_out 就是三路输出时钟。
引脚锁定
再为工程添加 xdc 管脚约束文件 pll_test.xdc：
set_pin_assignment { clk25mhz } { LOCATION = G11; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { clk50mhz } { LOCATION = R7; IOSTANDARD = LVCMOS33; PULLTYPE = PULLUP; }
set_pin_assignment { clk6mhz } { LOCATION = D14; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { clk70mhz } { LOCATION = G12; IOSTANDARD = LVCMOS33; DRIVESTRENGTH = 8; PULLTYPE = NONE; }
set_pin_assignment { rst } { LOCATION = A2; IOSTANDARD = LVCMOS33; PULLTYPE = PULLUP; }PLL 输出必须走专用时钟引脚
注意三路输出时钟约束到了 G11、D14、G12 这几个引脚——它们不是随便挑的普通 IO，而是芯片上支持时钟输出的专用引脚。PLL 输出接到不支持的普通引脚会导致布线失败或波形异常。做 PLL 类实验时，输出引脚要对照芯片数据手册的时钟专用引脚表来分配。
输入时钟 clk50mhz 仍然是熟悉的老位置 R7，与前面所有实验一致；rst 仍是键 1（A2，低有效）。
下载测试
编译工程并生成 pll_test.bit 文件，再把 bit 文件下载到 FPGA 中，接下去我们就可以用示波器来测量 J1 接口上的 PIN3 输出时钟波形了。

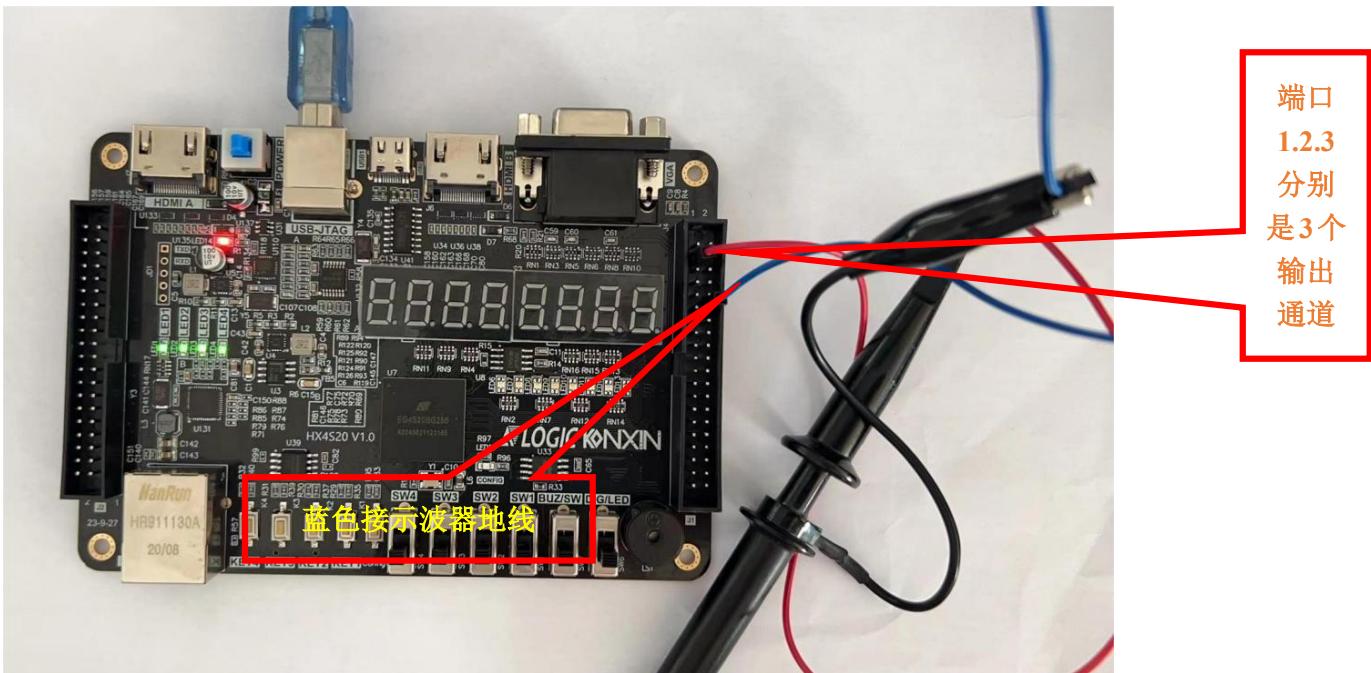

用示波器探头的地线接到开发板上的地（J1 的 Pin12），再用示波器探头点中 J1 的 PIN1、2、3 脚（测量的时候需要注意，避免示波器表头碰到其它管脚而导致电源和地短路），测试如下图所示：

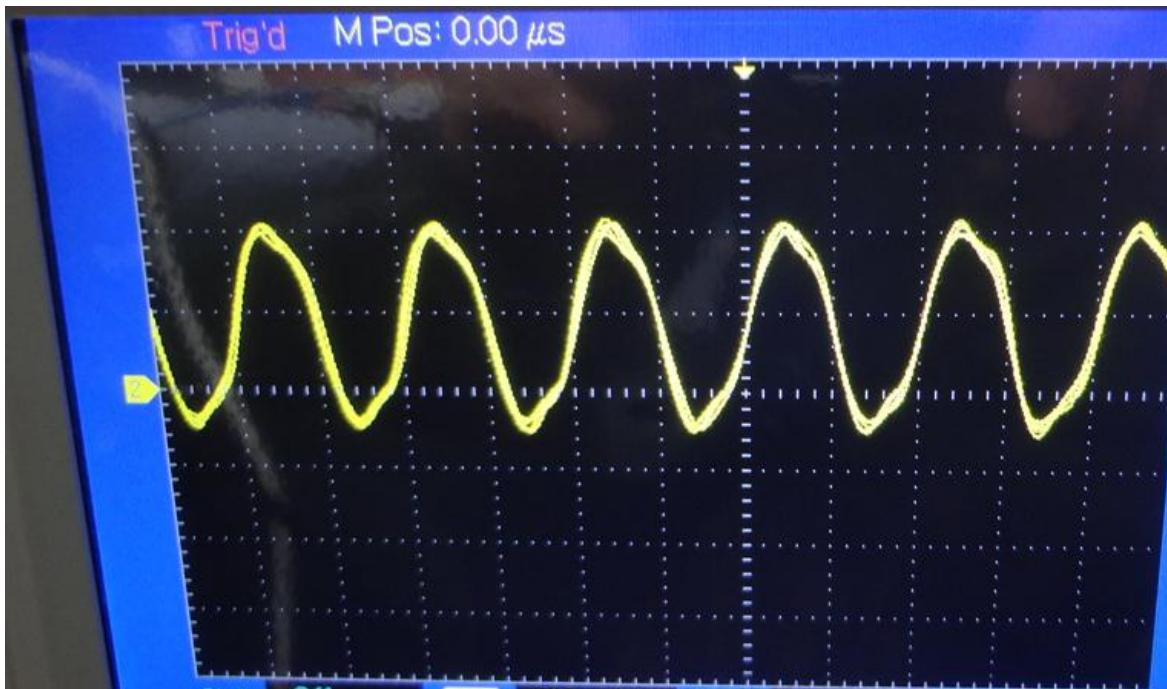

6.5Mhz 通道输出的波形：

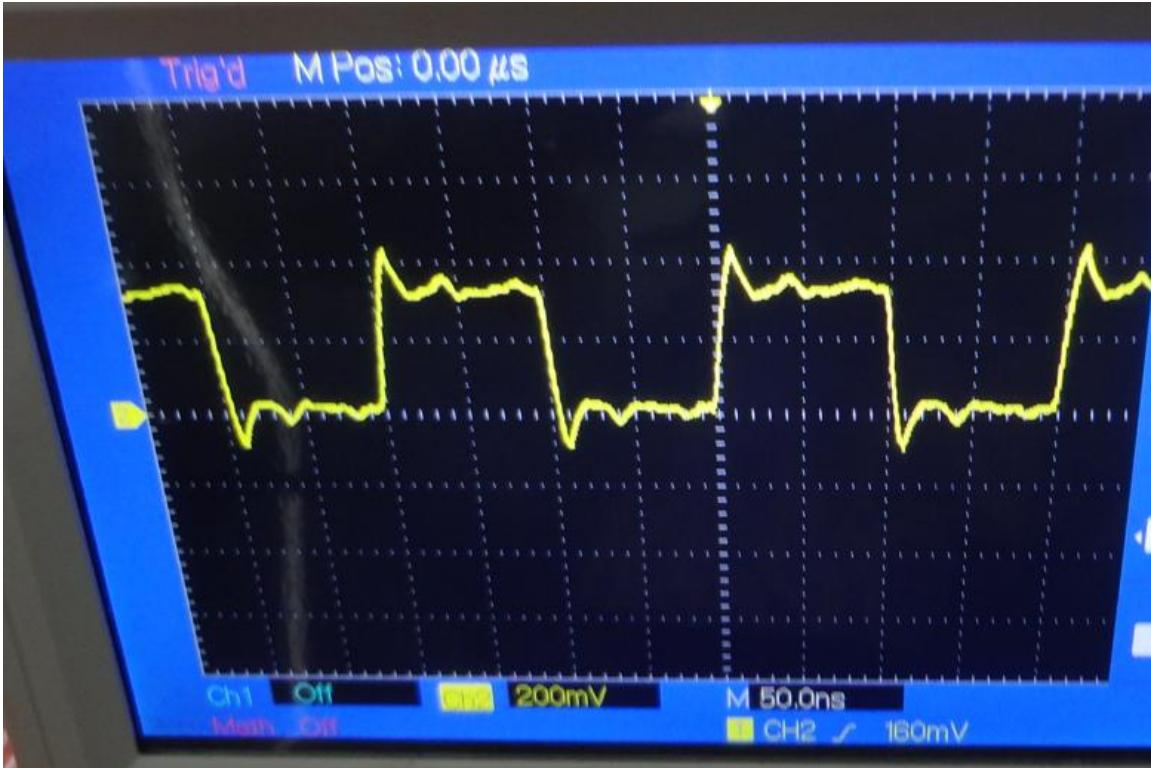

25Mhz 通道输出的波形：

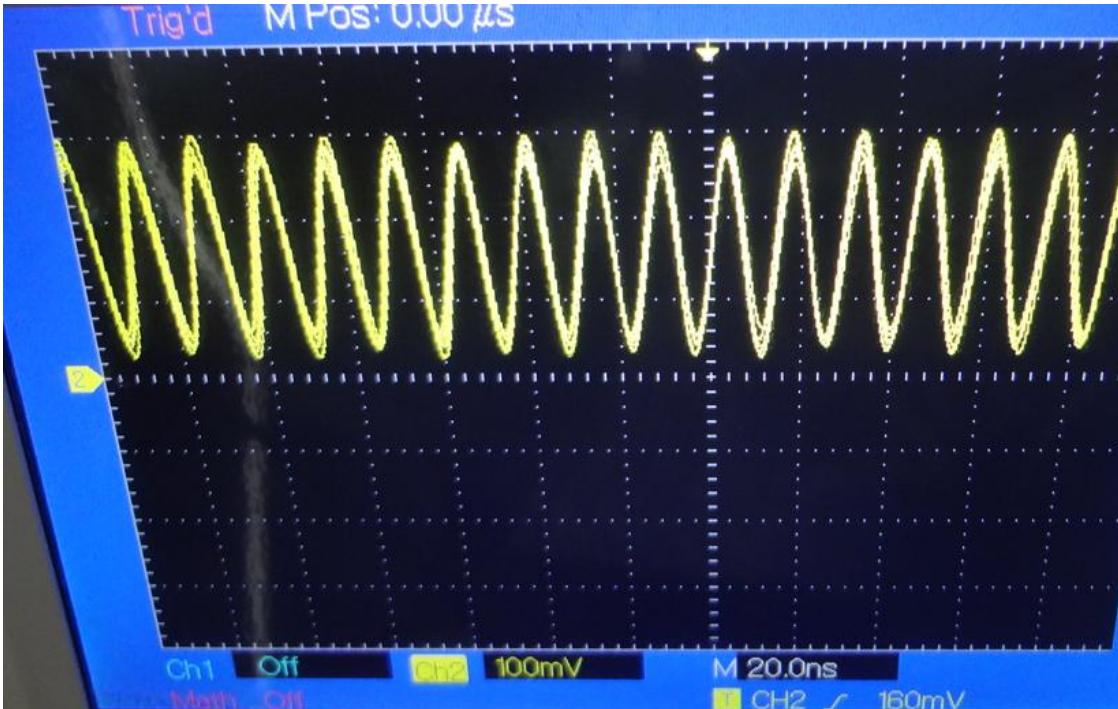

70Mhz 通道输出的波形
验收要点：
- 三路波形都应是稳定的方波，周期分别约为 160ns（6.25/6.5MHz）、40ns（25MHz）和 14.3ns（70MHz）；
- 频率越高波形边沿相对越慢、幅度可能略降，这是正常的物理现象；
- 若某一路无输出或频率不对，优先检查 IP 配置里对应输出通道是否使能、频率是否填对，再检查该路引脚约束。
现象与总结
这个实验的代码量几乎为零，但学会了一套完整的「时钟工程」流程：
- IP Generator 配置 PLL：输入频率 → 选择输出通道和目标频率 → 生成 IP；
- 读懂生成文件：端口定义 + 头部注释里的倍频/分频系数与各路实际频率；
- 约束与实测：输出走专用时钟引脚，示波器逐一验证。
从此以后，工程里需要任何频率的时钟（比如后面乐曲演奏器要的 2kHz、1MHz），都不再需要拿逻辑分频硬凑——先想想 PLL 能不能直接给。这也是本实验出现在 DEMO 序列中段的用意：它是很多后续实验的「水电煤」。
自测
自测
- 为什么不能用计数器分频得到 70MHz 时钟？PLL 相比逻辑分频有哪三个优势？
- 按 IP 文件注释：倍频系数 14、分频系数 1，VCO 频率是多少？25MHz 输出是从 VCO 几分频得到的？
extlock信号起什么作用？如果要设计一个「等 PLL 锁定后才开始计数」的电路，应该怎么用它？- PLL 的三路输出引脚 G11、D14、G12 为什么不能随意换成普通 IO 引脚？
- 用示波器测量 J1 接口时钟时，接地夹为什么必须接 J1 的 Pin12？测量时最大的操作风险是什么？
