📘 原语库（二）：IO、DSP 与存储族原语

这一篇在干嘛？

承接 📘 原语库（一）：时钟与 PLL 族原语，本篇把 UG1110 剩下的三大块讲完：IO 族（从最简单的 IBUF 到 HP Bank 的 SERDES，共 18 个原语按四组讲）、专用功能族（多重启动 MBOOT、芯片指纹 DNA、配置存储 ECC 校验）、运算与存储族（DSP 的五个子单元和两种 ERAM）。目录页在 20 · 原语库：PH2A（UG1110）。读完你应当能独立判断”这个需求要不要例化原语、例化哪个”。

IO 缓冲基础：IBUF / OBUF / IBUFDIFF / IOTRIBUF

HD Bank DDR 采样：HD_IDDR 与 HD_ODDR

HD Bank 串并转换：IDDRx2 与 ODDRx2 家族

HD Bank 动态延迟：DYNAMIC_HD_IDELAY / ODELAY

HP Bank 高性能 IO：IDDR / ODDR / ISERDES / OSERDES

专用功能：MBOOT 多重启动、DNA 芯片指纹、ECC 校验

DSP 家族：五个子单元与 DSPSIOU 的控制字

ERAM：20K 与 144K 两种片上存储

IO 缓冲基础：IBUF / OBUF / IBUFDIFF / IOTRIBUF

这四个是 IO 族里最”薄”的原语，平时综合器会自动推断插入，但做引脚级精细控制或 Schematic 级设计时需要手动例化。

原语	功能	端口要点
PH2_LOGIC_IBUF	从输入引脚驱动到逻辑阵列的 IO 缓冲器	i 输入、o 输出，各 1bit
PH2_LOGIC_OBUF	从逻辑阵列驱动到输出引脚的 IO 缓冲器	i 输入、o 输出，各 1bit
PH2_LOGIC_IBUFDIFF	差分输入转两路单端输出到 ISERDES	i 输入、o（电平同 lvds_p 端）、ob（电平同 lvds_n 端）
PH2_LOGIC_IOTRIBUF	三态 IO 控制模块	i 数据、t 三态控制、o 回读输出、io 双向引脚

IOTRIBUF 的行为要背下来：t=1'b0 时 o 输出 i 信号、io 对外输出 i；t=1'b1 时 o 输出高阻态（用于回读引脚实际电平）、io 呈高阻。注意 t 是高有效的高阻，和许多平台的低有效约定相反。

PH2_LOGIC_IOTRIBUF u_PH2_LOGIC_IOTRIBUF (
    .i (i),
    .t (t),
    .o (o),
    .io(io)
);

IBUFDIFF 的两路输出 o/ob 分别跟随差分对的 p/n 端电平，专为把 LVDS 差分数据送进 ISERDES 做准备——如果你只是要一个普通的单端信号，不需要它。

HD Bank DDR 采样：HD_IDDR 与 HD_ODDR

PH2A 的 IO 分 HD Bank（High Density，高密度）与 HP Bank（High Performance，高性能）两族，DDR 类原语成对出现。先看 HD Bank。

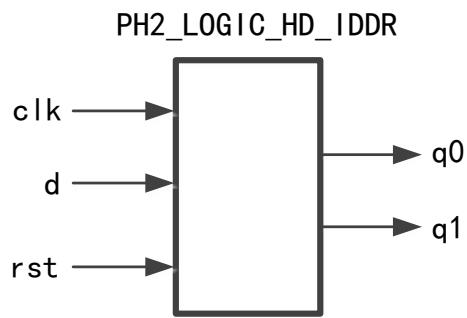

PH2_LOGIC_HD_IDDR 是 HD Bank IO 上的”双沿采样转单沿”单元：引脚上跑的是 DDR 数据（时钟上下沿都有数据），内部逻辑只吃单沿时钟。IDDR 内部是数据对齐的双速率 D 触发器，把输入 DDR 数据转成 2 位数据同步到内部时钟网络——q0 是上升沿数据、q1 是下降沿数据。

参数	可选值	默认值	描述
ASYNCRST	”ENABLE”, “DISABLE"	"ENABLE”	异步复位使能，控制 rst 是否生效
MODE1	”SAME_EDGE”, “SAME_EDGE_PIPE”, “OPPOSITE_EDGE"	"OPPOSITE_EDGE”	数据对齐模式

PH2_LOGIC_HD_IDDR #(
    .ASYNCRST("ENABLE"),
    .MODE    ("OPPOSITE_EDGE")
) u_PH2_LOGIC_HD_IDDR (
    .q1 (q1),
    .q0 (q0),
    .clk(clk),
    .d  (d),
    .rst(rst)
);

三种对齐模式的差别在 q0/q1 相对时钟沿的输出时机（具体时序图见《UG1111 PH2A 系列 FPGA IO 用户手册》）：OPPOSITE_EDGE 两路各自在对应沿输出；SAME_EDGE 把两路对齐到同一个沿；SAME_EDGE_PIPE 再加一级流水。初学者建议从 OPPOSITE_EDGE 起步，需要单沿统一处理时再换 SAME_EDGE 系。

PH2_LOGIC_HD_ODDR 反向操作：内部单沿数据 d0（上升沿值）/d1（下降沿值）合成为 1 位 DDR 数据 q 输出到引脚，实现数据双倍率输出。参数只有 ASYNCRST 一个。典型用途：往 DDR 存储器、LVDS 屏发数据，或用 ODDR 把内部单沿时钟”镜像”成 DDR 时钟送出引脚。

HD Bank 串并转换：IDDRx2 与 ODDRx2 家族

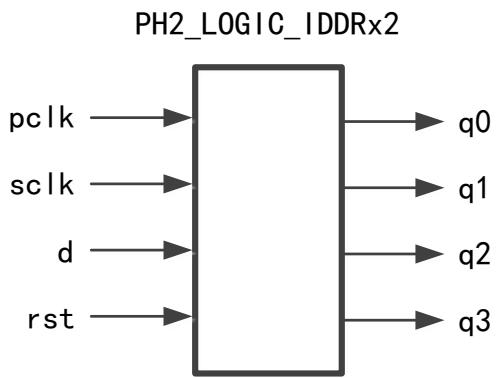

当接口速率更高、单沿采样来不及处理时，需要”串转并”降速。PH2_LOGIC_HD_IDDRx2 是 HD Bank IO 上的 1:4 串转并单元：引脚串行数据 d 按 DDR 采样，输出 4 位并行数据 q0~q3。

端口	方向	位宽	描述
sclk	input	1	1/2 数据速率的时钟输入
pclk	input	1	时钟输入，频率为 sclk 的 1/2
d	input	1	串行数据输入
q0~q3	output	各1	并行输出的第 0~3 bit
rst	input	1	复位信号，高有效

时序关系要捋清楚：引脚数据率 = 2×sclk，sclk = 2×pclk，所以 4bit 并行数据的更新率是 pclk。IDDRx2 需要外部同时给 sclk 和 pclk 两路时钟（通常来自 PLL 的两路同源输出）；而 PH2_LOGIC_HD_IDDRx2L 是省事版本——直接使用内部 sclk 的 2 分频作为 pclk，节省 1 个 clk 资源，端口里就不再有 pclk。两者参数都只有 ASYNCRST。

输出侧对称：PH2_LOGIC_HD_ODDRx2 是 4:1 并转串单元，输入 d0~d3，输出 q，手册注明”先输出低 bit 数据”（d0 最先上引脚）；PH2_LOGIC_HD_ODDRx2L 同样省掉 pclk 输入。这一家四口覆盖了 HD Bank 上绝大多数中速源同步接口的需求。

常见坑：x2 与 x2L 的选择不只是"少接一根线"——x2L 内部分频后的 pclk 相位是固定的，如果你的并行逻辑时钟必须与芯片内其他模块同源同相，用 x2 并从 PLL 显式引出 pclk 更可控。另外手册例化示例里 ODDRx2L 的实例名写作 u_LOGIC_ODDRx2l（小写 l），例化时原语名务必保持官方大小写。

HD Bank 动态延迟：DYNAMIC_HD_IDELAY / ODELAY

源同步接口的 setup/hold 裕量不足时，第一招不是调频而是调延迟。PH2_LOGIC_DYNAMIC_HD_IDELAY 是 HD Bank IO 输入端口上的动态延迟调节模块：

端口	方向	位宽	描述
i	input	1	动态调节信号输入
in_dly_en	input	1	动态调节使能，高有效
in_dly	input	7	动态延迟设置，可设置范围 0~95
o	output	1	延迟调节输出

PH2_LOGIC_DYNAMIC_HD_IDELAY u_PH2_LOGIC_DYNAMIC_HD_IDELAY (
    .i        (i),
    .in_dly_en(in_dly_en),
    .in_dly   (in_dly),
    .o        (o)
);

7bit 的 in_dly 值得注意：范围 095，说明底层有 96 级延迟链（SDL96），每级的具体延迟单位见《UG1111 IO 用户手册》。PH2_LOGIC_DYNAMIC_HD_ODELAY 是输出侧的对称版本（端口 out_dly_en/out_dly，同样 095），可以用来对齐多路输出信号间的 skews。

HP Bank 高性能 IO：IDDR / ODDR / ISERDES / OSERDES

HP Bank 的原语命名与 HD Bank 平行，但能力更强、控制更细，代价是端口更多。

PH2_LOGIC_HP_IDDR 与 HD 版本功能相同（DDR 转两路单沿），但复位体系不同：复位端口叫 sr，参数有三个——RSTMODE（“SYNC_REMOVE” 同步复位 / “ASYNC” 异步，默认 ASYNC）、MODE（SAME_EDGE / SAME_EDGE_PIPE / OPPOSITE_EDGE）、ACTMODE（复位有效电平，“HIGH”/“LOW”，默认 “LOW”，即低电平复位）。

PH2_LOGIC_HP_ODDR 比 HD 版多两个参数：SRMODE（复位有效时 q 端输出 “RESET” 低电平 / “SET” 高电平）和 ACTMODE。把输出复位电平做成可配置，是因为有些协议（如 JESD204B）对上电初始电平有要求。

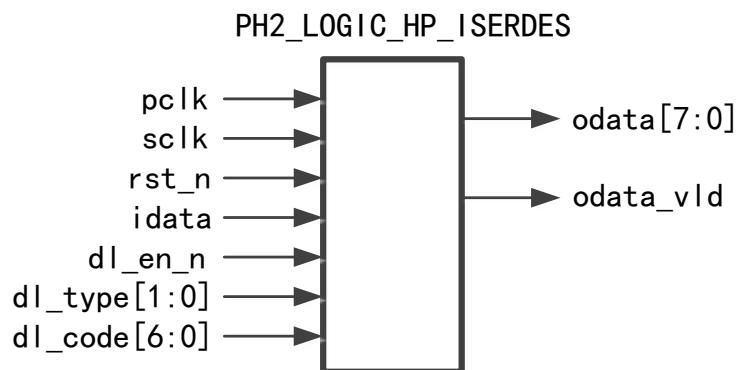

PH2_LOGIC_HP_ISERDES 把外部串行数据转成多路并行数据，比 IDDRx2 更专业：

端口	方向	位宽	描述
sclk / pclk	input	1/1	串行时钟 / 并行时钟输入
rst_n	input	1	复位信号，低电平复位
idata	input	1	串行数据输入
dl_en_n	input	1	数据延迟输入使能
dl_type	input	2	延迟类型：2’b10 选 SDL64，2’b11 选 SDL32
dl_code	input	7	延迟值：dl_type=2’b10 时 dl_code[5:0] 有效；2’b11 时 [6:2] 有效
odata	output	8	并行数据输出
odata_vld	output	1	并行输出有效信号

参数 MODE1 选 “DDR14”（1:4）或 “DDR18”（1:8，默认），DLY_MODE 打开/关闭数据延迟。带 odata_vld 有效指示意味着可以异步对接下游 FIFO，不用自己数节拍。

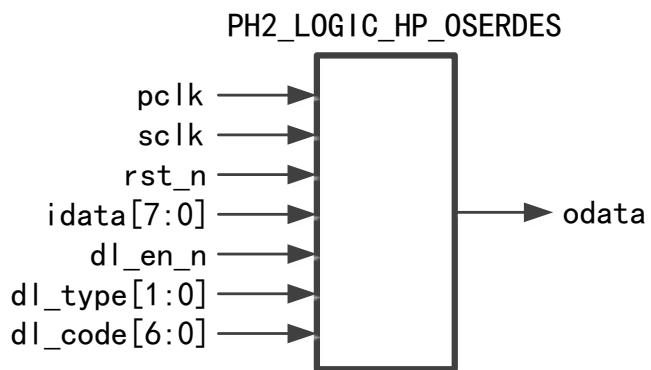

PH2_LOGIC_HP_OSERDES 是输出侧镜像：8bit idata 并行输入转 1bit odata 串行输出，MODE 选 “DDR41”（4:1）或 “DDR81”（8:1，默认），dl_type 的取值与 ISERDES 不同——2’b00 选 SDL96、2’b01 选 SDL32，且 SDL96 时 dl_code[6:0] 全部有效。PH2_LOGIC_DYNAMIC_HP_IDELAY/ODELAY 是 HP 版动态延迟模块，端口风格变为 dl_en_n/dl_type/dl_code，手册明确要求它们必须配合 HP_IDDR/HP_ODDR 使用（模块输出接 IDDR/ODDR 输入）。

常见坑：HD 与 HP 两族的延迟端口约定不一致——HD 族用 in_dly_en/in_dly（高有效使能），HP 族用 dl_en_n/dl_type/dl_code（低有效使能 + 类型/数值分离），SDL 类型映射也不同（HP_ISERDES 的 2'b10 是 SDL64，HP_OSERDES 的 2'b00 是 SDL96）。抄代码时最容易踩这组差异。

专用功能：MBOOT 多重启动、DNA 芯片指纹、ECC 校验

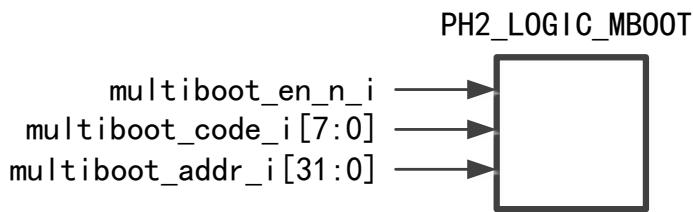

PH2_LOGIC_MBOOT 实现多启动：可以在 SPI FLASH 里放两套或多套位流，上电先加载 Primary 位流，运行中由用户逻辑触发跳转到指定地址重新加载。端口三个：multiboot_en_n_i（控制，低有效）、multiboot_code_i[7:0]（必须等于 8’hA5 多重启动才生效，防误触发）、multiboot_addr_i[31:0]（重启地址）。参数 MULTBOOT_ADDRSRC_SEL 选 “STATIC”（地址由参数 MULTBOOT_STATIC_ADDR 给出，默认 32’h0200_0000）或 “DYNAMIC”（地址从端口输入）。

PH2_LOGIC_MBOOT #(
    .MULTBOOT_ADDRSRC_SEL("STATIC"),
    .MULTBOOT_STATIC_ADDR(32'h0200_0000)
) u_PH2_LOGIC_MBOOT (
    .multiboot_en_n_i (multiboot_en_n_i),
    .multiboot_code_i (multiboot_code_i),
    .multiboot_addr_i (multiboot_addr_i)
);

PH2_LOGIC_DNA 让你读取 64 位芯片唯一 DNA——每颗芯片出厂固化、全球唯一的身份码。端口是典型的移位寄存器接口：dna_clk_i 时钟、dna_shift_n_i（低有效使能）、dna_din_i 用户数据入、dna_do_o 数据出，逐 bit 移出。典型用法：产品序列号绑定、加密授权（把 DNA 做散列参与解密，实现”一机一密”）。读写时序见《UG1105 PH2A 配置用户手册》。

PH2_LOGIC_ECC 监视配置帧的完整性：不断回读配置数据，每一帧算出一个校验值，能检测单 bit 和双 bit 错误。端口核心是 ecc_info_o[38:0] 输出：[37:15] 配置帧地址、[14:8] 帧内 DWORD 地址（0~90，每帧 91 个 DWORD）、[7:3] DWORD 内 bit 地址、[2] Sbit_Error、[1] Dbit_error、[0] gcrc_error。三个关键参数：ECC_PROTECT（“ENABLE” 时检测到单 bit 错误做二次校验）、SEC_OPTION（四档策略：“CONTINUE” 不管错误继续、“HOLD” 停止等重启、“CORRECT_AND_CONTINUE” 修复后继续、“CORRECT_AND_HOLD” 修复后停止）、ECCERR_REPORT_EN（“ENABLE” 时错误会把 INITN 引脚拉低）。注意握手细节：拉低 ecc_enable_n_i 启动后要等 ecc_stop_o 变低才真正运行；主动停止后必须等 ecc_stop_o 回高才能重新发起。

DSP 家族：五个子单元与 DSPSIOU 的控制字

PH2A 的 DSP 模块被拆成五个原语：PH2_PHY_DSPADD（AU，27bit 两输入预加器）、PH2_PHY_DSPMULT（MU，27×18bit 乘法器，输出 45bit）、PH2_PHY_DSPLOGIC（LU，48bit 三输入逻辑运算单元，含 2bit 宽位异或输出 wxor）、PH2_PHY_DSPTADD（TU，四输入 48bit 加减器，带 ci/co/overflow/underflow）和 PH2_PHY_DSPSIOU（总线与流水线管理单元）。

关键认知是：AU/MU/LU/TU 四个单元都与 SIOU 互联，用户使用 DSP 原语时无需单独配置它们，SIOU 会根据配置自动分配数据和控制信号——手册在四个子单元的”简介”里都重复了这句话，且都标注”建议用户使用 IP 例化实现”。也就是说 DSPADD/DSPMULT/DSPLOGIC/DSPTADD 这四个原语基本是给软件工具用的”内部接口”，你手写乘法 a*b、加法 a+b+c+d 时综合器会自动映射进 DSP。

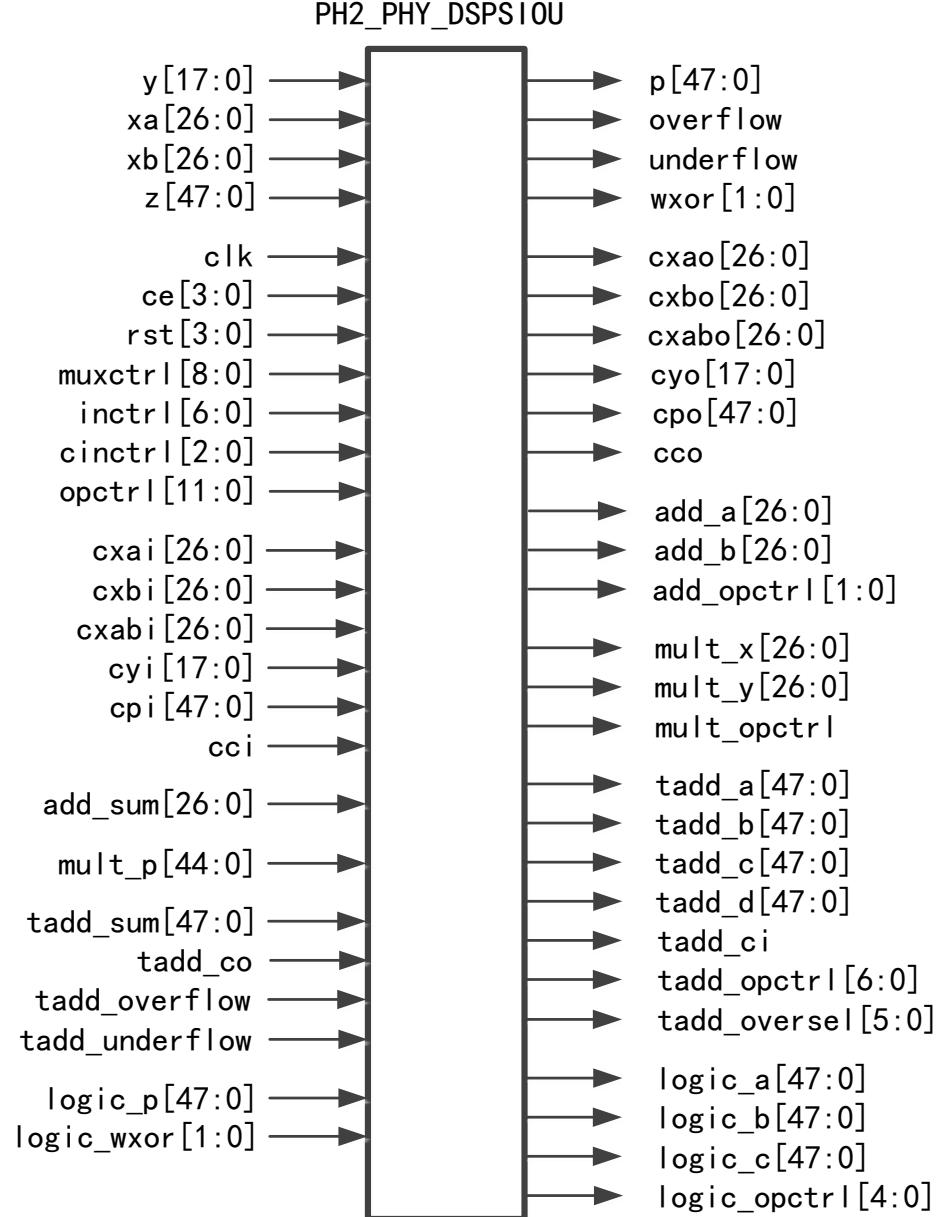

真正值得读懂的是 PH2_PHY_DSPSIOU 的架构：它包含 AU、MU、TU、LU 和流水线管理五大单元，数据端口有 y[17:0]、xa[26:0]（可作 AU/MU 输入，还能与 xb 拼接 xa[20:0],xb 作为 TU 输入）、xb[26:0]、z[47:0]，控制端口是四组控制字：muxctrl[8:0]（TU 四个输入各自的数据源选择）、inctrl[6:0]（AU/MU 输入与寄存器级数选择）、cinctrl[2:0]（TU 进位来源，8 选 1）、opctrl[11:0]（运算模式总控）。

几个控制字的代表性含义（完整表格见原书）：

控制字	作用	示例
opctrl[0]	AU 运算模式	0: add_sum=add_a+add_b；1: add_a-add_b
opctrl[2]	MU 运算模式	0: mult_sum=mult_xmult_x[17:0]；1: mult_xmult_y
opctrl[3]	输出 p 选择	0: p=mult_sum；1: p=tadd_sum 或 logic_p
muxctrl[1:0]	tadd_a 数据源	2’b10: 取 mult_sum 符号扩展；2’b11: 取 p_reg
cinctrl[2:0]	tadd_ci 来源	3’b001: 取级联 cci；3’b110: 取 mult_sum[44]

opctrl[8:4] 编码 TU/LU 的运算模式，覆盖 a±b±c±d 的全部 16 种组合，还支持 24bit 高低半段独立加减（如 5’b00001 时 sum[23:0] 与 sum[47:24] 分别按各自符号相加）——做 SIMD 式双 24bit 并行加法就靠这个编码。

参数体系围绕流水线寄存器：XAREG/XBREG/YREG/CXAREG/CXBREG/CYREG（“0”/“1”/“2” 级）、ZREG/MREG/POUWREG/CCOREG 等（“0”/“1” 级），SR0MODE~SR3MODE 对应 rst[3:0] 各组的同步/异步复位，CLKMUX/CEMUX/RSTMUX 控制时钟/使能/复位极性，XA_INPUT/XB_INPUT/Y_INPUT 决定各输入取端口还是级联端口。级联端口（cxai/cxbi/cxabi/cyi/cpi/cci 及对应输出）必须与前一级 DSP 直连，不能接外部信号、不能添加寄存器、不能用 ChipWatcher 抓取——做 FIR 滤波器级联多颗 DSP 时这条是硬约束。

常见坑：想用 p_reg 回灌做累加时，手册明确 POUWREG 必须配为 1（输出经一级寄存）；用 cco_reg 做进位回灌同理要求 CCOREG=1。竞赛里实现乘累加（MAC），除非有极致的流水线需求，否则直接用 IP Generator 生成 DSP IP 更稳妥。

ERAM：20K 与 144K 两种片上存储

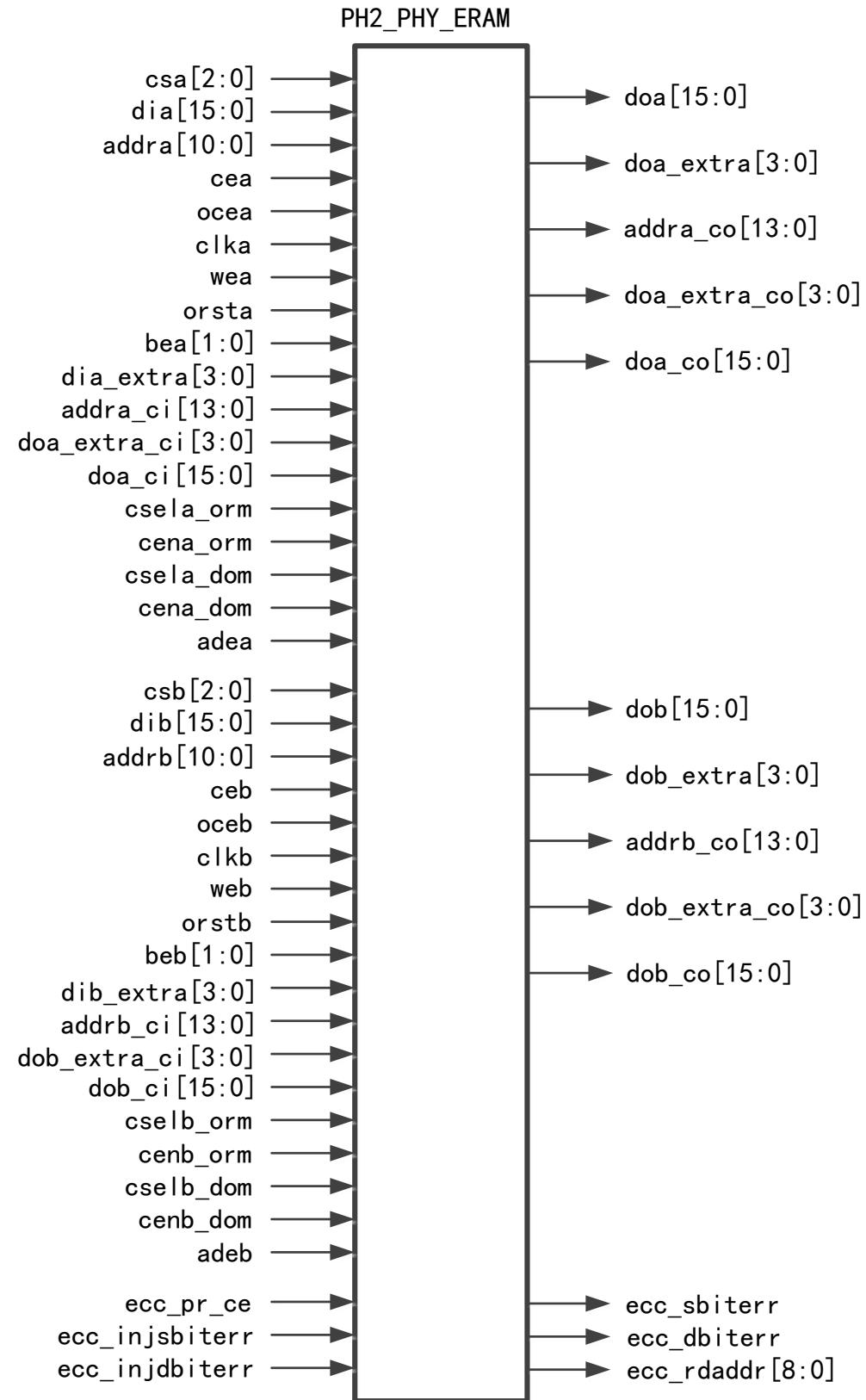

PH2_PHY_ERAM 对应片内 ERAM20K 资源，可实现单口 RAM、双口 RAM、简单双口 RAM，内嵌硬件 FIFO 控制器，支持实时深度指示和 Read Ahead 模式。它的端口极多（A/B 两个对称端口，每个含数据 dia/doa 16bit、地址 addra 11bit（16K 深度）、时钟/使能/字节使能 bea[1:0]，以及成对的硬件级联端口 addra_ci/co、doa_ci/co 等），但核心参数可以归成五组：

参数组	关键参数	说明
容量形态	MODE：“FIFO20K”/“RAM”（默认 RAM）	选 FIFO 模式时硬件控制器接管读写指针
位宽	DATA_WIDTH_A/B：1,2,5,10,20,40（默认 20）	位宽换深度，20Kbit 总量不变
输出寄存	REGMODE_A/B：“NOREG”/“OUTREG”	OUTREG 增加一级输出寄存，时序更优、延迟 +1 拍
写模式	WRITEMODE_A/B：“WRITE_DISABLE_READ”/“READ_BEFORE_WRITE”/“WRITE_BEFORE_READ”	冲突时的读写次序
ECC	ECC_ENCODE/ECC_DECODE/ECC_PIPELINE：“DISABLE”/“ENABLE”	编解码与流水线使能

此外 RESETMODE_A/B 支持 “ASYNC_RESET”/“SYNC_RESET”/“ASYNC_RESET_SYNC_RELEASE” 三种复位模式（默认 SYNC_RESET），CSA_MASK/CSB_MASK（0-7）用于多颗 ERAM 级联时的地址扩展。字节使能 bea[1:0] 支持 9bit 符号位场景（位宽 5/10/20/40 时带校验位）。

PH2_PHY_ERAM #(
    .READBACK   ("DISABLE"),
    .MODE       ("RAM"),
    .DATA_WIDTH_A(20),
    .DATA_WIDTH_B(20),
    .REGMODE_A  ("NOREG"),
    .REGMODE_B  ("NOREG"),
    .WRITEMODE_A("WRITE_DISABLE_READ"),
    .WRITEMODE_B("WRITE_DISABLE_READ"),
    .RESETMODE_A("SYNC_RESET"),
    .RESETMODE_B("SYNC_RESET")
) u_PH2_PHY_ERAM (
    .dia  (dia),  .addra(addra), .clka(clka),
    .cea  (cea),  .wea  (wea),   .bea (bea),
    .doa  (doa),
    .dib  (dib),  .addrb(addrb), .clkb(clkb),
    .ceb  (ceb),  .web  (web),   .beb (beb),
    .dob  (dob)
);

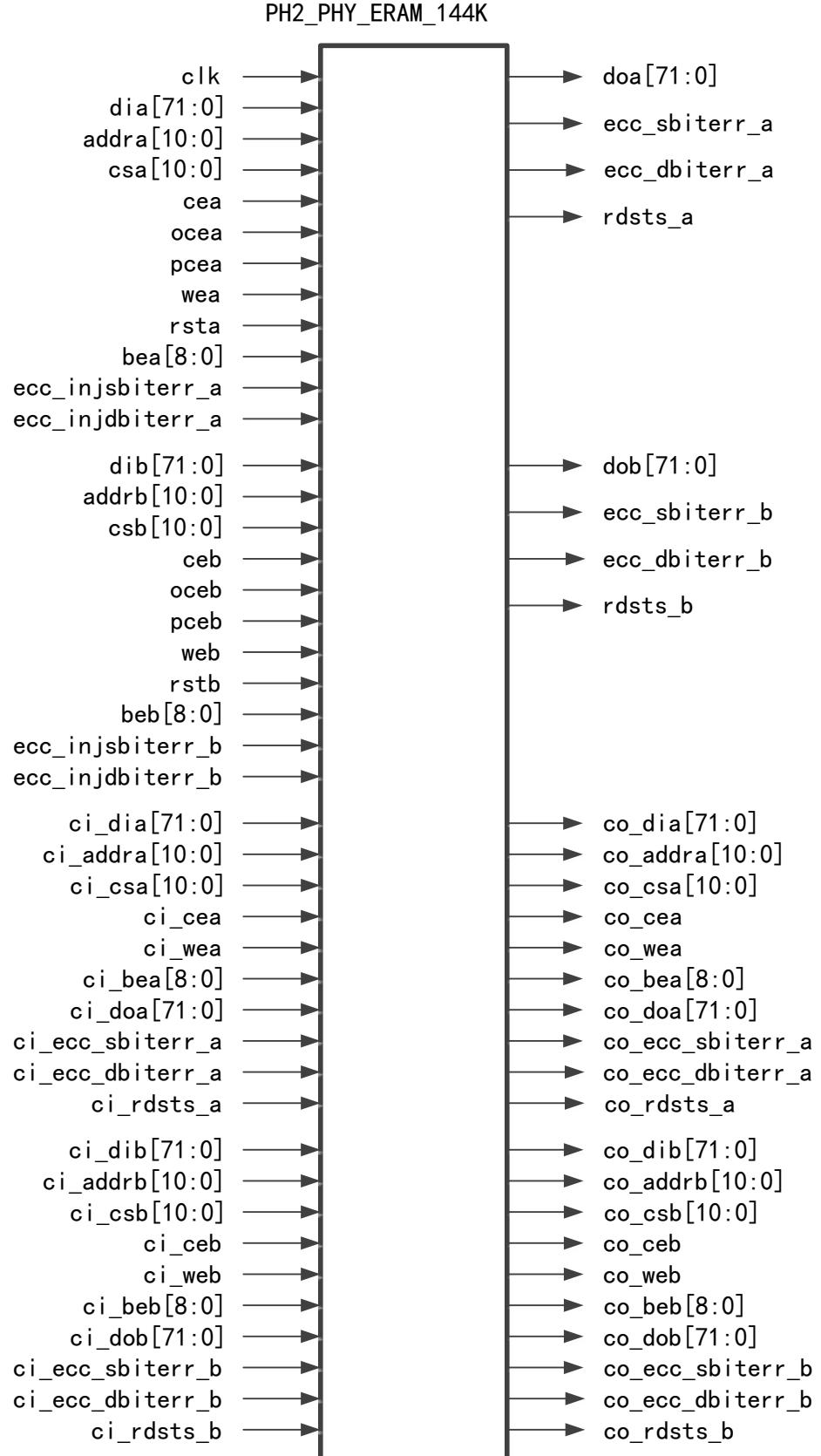

PH2_PHY_ERAM_144K 对应片内 144K 大块存储，同样支持单口/双口/简单双口 RAM。与 20K 版本的关键差异：数据端口宽达 72bit（dia/dib[71:0]）、字节使能 9bit（bea/beb[8:0]）、时钟只有单一 clk（两端口共用）而非每端口独立时钟；级联体系更完整（ci_* / co_* 成对端口覆盖数据、地址、控制、ECC 标志），参数 CASMODE_A/B 用 “NONE”/“FIRST”/“MIDDLE”/“LAST” 显式声明本块在级联链中的位置。ECC 同样按端口独立使能（ECC_ENCODE_A/B、ECC_DECODE_A/B），且带错误注入端口 ecc_injsbiterr/ecc_injdbiterr 供仿真验证。

常见坑：两种 ERAM 都支持 IP Generator，且 ERAM 端口数量是原语库之最（几十个级联端口），手写例化极易漏接。竞赛中直接用 IP Generator 生成所需位宽/深度的 RAM 或 FIFO，把级联（如 2 片拼 32bit 位宽）交给工具处理；原语例化留给确实需要硬件级联超深 FIFO 的高级场景。

通关标准：

1. 能画出 HD_IDDRx2 的时钟树（数据率 = 2×sclk = 4×pclk），并说出 x2L 版本省掉了什么。
2. 能写出 MBOOT 的触发条件（en_n_i 拉低 + code_i=8’hA5）并解释静态/动态地址的区别。
3. 能说出 ERAM20K 与 ERAM144K 的三点差异（容量/端口位宽/时钟结构）并据此选型。

自测：IOTRIBUF 的 t 端口为 1'b1 时，o 和 io 各输出什么？

t=1’b1 表示三态：io 引脚呈高阻态（释放总线），o 输出高阻态值供内部回读引脚实际电平。t=1’b0 时 io 对外输出 i 信号，o 同样输出 i。注意 t 是高有效的高阻控制，与某些平台的低有效约定相反。

自测：HD Bank 的 IDDRx2 与 IDDRx2L 如何选择？

IDDRx2 需要外部同时提供 sclk（1/2 数据率）和 pclk（sclk 的 1/2）两路同源时钟，pclk 相相由 PLL 精确控制，适合与片内其他逻辑严格同相的场景；IDDRx2L 直接使用内部 sclk 的 2 分频作为 pclk，节省一个时钟资源，端口更简，但 pclk 相位固定。对齐要求高选 x2，省资源选 x2L。

自测：HP_OSERDES 的 dl_type 取值 2'b00 和 2'b01 分别对应什么延迟链？与 HP_ISERDES 的映射一样吗？

HP_OSERDES：2’b00 选 SDL96（dl_code[6:0] 有效），2’b01 选 SDL32（dl_code[6:2] 有效）。HP_ISERDES 则是 2’b10 选 SDL64、2’b11 选 SDL32。两者映射不同，抄写延迟控制代码时必须区分输入/输出侧。

自测：DSPSIOU 的级联端口为什么不能经过寄存器或 ChipWatcher？

级联端口（cxai/cxbi/cxabi/cyi/cpi/cci）是相邻 DSP 之间的专用硬布线通道，保证级联延迟最小且确定。若中间插入寄存器或可观测逻辑，就走通用布线了，时序模型失效、级联流水被打断，因此手册要求直连、不加寄存器、不用 ChipWatcher 抓取。

自测：需要 1 个 2048×32bit 的异步双口 RAM，用 ERAM20K 还是 ERAM144K？位宽怎么配？

用 ERAM20K：总量 20Kbit，2048×32bit 需 64Kbit，单颗放不下，需两颗或改用 ERAM144K（144Kbit 单颗可容纳）。ERAM144K 的 DATA 宽度 72bit 天然支持 72bit 位宽配置，且支持双口；但注意其 A/B 端口共用单一时钟，若要求两个端口异步时钟域，应选每端口独立时钟的 ERAM20K 方案（拆两颗级联）。
