第24章 时序逻辑

Note

组合逻辑只看”现在”，时序逻辑（sequential logic）则记得”过去”——输出不仅取决于当前输入，还取决于到达当前状态所经历的那串输入。这种记忆能力是寄存器、计数器乃至整个计算机的根基。本章以多谐振荡器为纲，讲透锁存器与触发器的演进、单稳/无稳电路，最后落到寄存器与计数器两大应用。

24.1 引言：三类多谐振荡器

时序逻辑的积木通常是一类叫多谐振荡器（multivibrator）的电路。它们都有两个互为反相的输出 Q 与 $\bar{Q}$，因此只有两个可能的输出状态（$Q=1$ 或 $Q=0$）。按两个状态的”稳定度”分类：

类型	状态数	行为	别名
双稳态（bistable）	两个都稳定	停在当前状态直到输入触发翻转	锁存器/触发器
单稳态（monostable）	一稳 + 一亚稳	触发后进入亚稳态，定时后自动返回	一次触发（one-shot）
无稳态（astable）	两个都亚稳	在两态间往复振荡	数字振荡器

双稳态最重要、用途最广，我们先从它讲起。

24.2 双稳态（Bistables）

24.2.1 S–R 锁存器

把两个反相器接成环（图 24.1），若 $Q=1$ 则第二个反相器输出 0、又反馈回来维持 $Q=1$——两个稳定状态，即”再生开关”（regenerative switching）。但它无法被控制，实用价值有限。把反相器换成两输入 NOR 门就得到可控版本：NOR 门一个输入接 0 时相当于反相器，于是 S–R 都为 0 时电路处于记忆模式，保持原状态：

• R（Reset）置 1（S 保持 0）：$Q$ 被复位为 0，$\bar{Q}$ 变 1；R 回 0 后继续记忆；
• S（Set）置 1（R 保持 0）：$Q$ 被置位为 1；
• S = R = 1 禁止：两输出同时为 0，不再互为反相，双稳态失效。

这就是 S–R 锁存器（S–R latch）。用两个 NAND 门也能构成，但 NAND 是”一个输入接 1 时相当于反相器”，因此其记忆模式对应两输入都为 1，置位/复位是低电平有效——输入记作 $\bar{S}$、$\bar{R}$。信号名上有横线（或符号上有小圆圈）即表示低电平有效（active low），反之为高电平有效（active high）。

以高电平有效的 NOR 版为例，把功能整理成表：

S	R	动作	Q
0	0	记忆（保持原态）	不变
0	1	复位	0
1	0	置位	1
1	1	禁止	（两输出同 0）

低电平有效的 NAND 版把上表的 0/1 全部反过来读即可：$\bar{S}\bar{R}=11$ 记忆、$\bar{S}=0$ 置位、$\bar{R}=0$ 复位。

Note

从”环”的角度看，S–R 锁存器就是第 22 章正反馈思想的直接产物：两个门的输出互相反馈、互相加强，使电路被”锁”进某个稳定态。需要时用输入打破平衡，不需要时输入归零，电路靠正反馈自己记住状态——这就是记忆的本质。

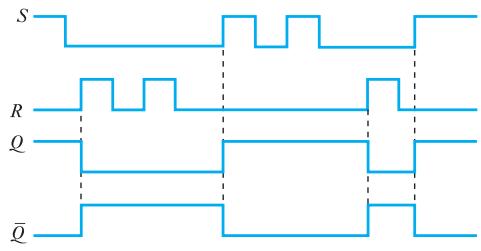

看波形图有个技巧：S 已经为 1 时再动 S 无效果（Q 已是 1）；R 已为 1 时同理。只有能引起翻转的那次跳变才重要。S–R 锁存器本质上是最简单的电子存储器——记住”哪个输入最后有效”，计算机存储器的基石就在这里。

应用一：开关消抖（debouncing）。机械开关闭合时触点会弹跳几毫秒，逻辑门看到的是一串 0/1 交替，计数器会把一次闭合计成三次。解法：改用单刀双掷（changeover）开关接低电平有效 S–R 锁存器——触点弹跳时电路只在”置位模式”与”记忆模式”之间来回，输出 Q 纹丝不动。

应用二：防盗报警器。门窗传感器开关串联后把 S 输入短接到地（全关闭时），复位开关平时把 R 短接到地。布防时先按一下复位（Q=0，警铃关）；任一门窗打开→S 抬高→Q 置 1 报警；即便门窗随后关上，电路锁存在报警态，直到再次打开复位开关才解除——这正是”记忆”的价值。

24.2.2 门控 S–R 锁存器

常需要”只在某些时刻才允许输入生效”。在锁存器前加两个 NAND 门作闸门，第三个输入使能（EN）：EN 为低时 ${\bar{S}}^{\prime }$、${\bar{R}}^{\prime }$ 恒为高，锁存器被迫处于记忆模式，无视 S、R；EN 为高时电路恢复为普通高电平有效 S–R 锁存器。

24.2.3 D 锁存器（transparent D latch）

把门控 S–R 锁存器的 S、R 换成单个数据输入 D 及其反相，就得到 D 锁存器：

• EN 高：Q 跟随 D（透明，transparent）；
• EN 低：Q 保持 EN 变低瞬间的 D 值（记忆）。

它就是模拟采样保持门的数字等价物。注意 D 锁存器彻底消灭了”禁止输入”：D 与 $\bar{D}$ 永远互补，不可能出现 S、R 同时有效的情况，真值表也简化为只有两行。D 锁存器常成组封装成 4 位（四锁存器）或 8 位（八锁存器）器件，用于存储一个字——这也解释了为何”用 D 型器件存数据”是主流：一个数据输入 + 一个使能/时钟，语义最简单。

24.2.4 边沿触发与 D 触发器

要精确控制状态改变的时刻，可以让器件只在时钟（clock）信号的上升沿或下降沿动作——这叫边沿触发（edge-triggered），此类器件习惯称触发器（flip-flop）。上升沿触发的叫正边沿触发，下降沿的叫负边沿触发。S–R 触发器、D 触发器就是对应锁存器的边沿触发版：符号上用三角形表示时钟输入，再加小圆圈表示负边沿触发。

24.2.5 J–K 触发器

J–K 触发器是最常用的双稳态。J、K 两个输入类似 S、R：J=1（K=0）置位、K=1（J=0）复位、都不激活时记忆。区别在于两者同时激活时——S–R 中这是被禁止的模糊态，J–K 中却定义为翻转（toggle）：每个触发沿到来时 Q 取反。这一改动让 J–K 无禁止输入、功能最全。功能表（在时钟触发沿采样）：

J	K	触发沿后的动作
0	0	保持（记忆）
0	1	复位 Q=0
1	0	置位 Q=1
1	1	翻转

由于是边沿触发器件，J、K 的取值只在触发沿瞬间有意义——看波形图时要沿着每个时钟沿画虚线、标注该时刻 J、K 的状态和对应动作。

J–K 的万能性还体现在能扮演其他触发器（图 24.13）：直接当 S–R 用；J 接 D、K 接 $\bar{D}$ 变成 D 触发器；J、K 并接成一个 T 输入就得到 T（翻转）触发器——T=0 时保持，T=1 时每个时钟翻转。

24.2.6 异步输入

J、K 这类只在时钟沿起作用的输入叫同步输入。许多器件另配异步输入：PRESET（预置）与 CLEAR（清除），可无视时钟直接置 1 或清 0，通常低电平有效。各家厂商命名不一（DC SET/DIRECT SET 等），看数据手册时要留心。它们最常见的用途有三处：系统上电时把计数器/寄存器初始化为已知状态；像 24.8.2 那样做模 N 计数器的提前归零；以及秒表、报警器里由按键直接清零或复位整个电路。注意异步输入”不讲理”——它随时能改写触发器状态，与同步逻辑的节拍无关，用多了会破坏电路的时序设计纪律，应仅用于初始化和复位类场合。

24.2.7 传播延迟与竞争

双稳态由门构成，同样有传播延迟 $t_{PD}$。考虑两个边沿触发器件共用同一时钟、且前者的输出是后者的输入：时钟沿到来时两者同时响应，若后者足够快，它会在前者输出变化之前锁定旧值；否则锁到新值——结果取决于两者”赛跑”，输出不确定。这就是竞争条件（race condition）。与第 23 章组合逻辑的竞争冒险不同，时序电路里的竞争会污染存储的状态本身，后果更严重。边沿触发器件的设计对策是规定建立/保持时间（setup/hold time）：时钟事件前后输入必须各稳定一段时间，把”赛跑窗口”关死在数据手册的时序参数里。

24.2.8 主从（脉冲触发）触发器

另一对策是主从（master/slave）触发器：两个双稳态串联，时钟为高时主锁存器接收输入、从锁存器保持；时钟变低时主锁存、从锁存器把主的状态搬到输出。整个器件”时钟高电平期间采样、时钟下降沿更新输出”。主从版本的 S–R、D、J–K 都有，符号上标 $\mathrm{A}/\mathrm{S}$ 并省略时钟三角。电路设计保证主锁存器的延迟大于时钟反相器的延迟，使从锁存器恰在主锁存器使能之前被禁用——彻底避免竞争。

对照三种双稳的符号语言：锁存器的使能端没有三角；边沿触发器在时钟端加三角（负沿再加圈）；主从器则不画三角、改标 $\mathrm{A}/\mathrm{S}$。看懂符号就能立刻区分器件的响应类型。

Success

三类双稳态一句话：锁存器（latch）电平敏感、边沿触发器（flip-flop）只认时钟沿、主从（master/slave）高电平采样低电平输出。J–K 的杀手锏是 J=K=1 时翻转——没有禁止态。

Warning

别把”锁存器”与”触发器”混为一谈：电平敏感的 D 锁存器在使能期间是透明的，输入抖动会一路穿透到输出；边沿触发 D 触发器只在时钟沿采一次样。要求严格同步的场合（如计数器、移位寄存器）必须用触发器。

24.3 单稳态（Monostables）

在图 24.1 的双稳态上，给其中一个门加上 RC 定时网络，就把一个稳定态变成了亚稳态：触发脉冲 T 到来时 $\bar{Q}$ 拉低，因电容电压不能突变，$V_1$ 被拉低使 Q 置 1；此后 $Q=1$ 维持 $\bar{Q}=0$，同时电容经 R 充电，$V_1$ 指数上升，达到门的开关电压时电路自动翻回稳态。输出脉冲宽度 $\tau$ 由 R、C 和门阈值决定——这就是单稳态触发器（monostable / one-shot）：每触发一次输出一个定宽脉冲。

实用中多用专用 IC。按对再次触发的响应分两类：

• 不可重触发（non-retriggerable）：输出脉冲期间忽略新的触发；
• 可重触发（retriggerable）：脉冲期间再触发会延长输出脉冲。

想象一连串密集的触发脉冲：不可重触发型只在第一个脉冲处输出一个定宽脉冲，其余全部忽略，输出是”一进一出”的等宽脉冲；可重触发型则每次触发都重新计时，只要触发间隔短于脉宽，输出就一直保持高——相当于一个”信号在吗”的看门狗。选用哪一种取决于应用：定时/延时用不可重触发，检测信号丢失/按键超时用可重触发更方便。脉宽 $\tau$ 通常由外接 R、C 设定，数据手册给出对应公式。

24.4 无稳态（Astable）与定时器

给两个门各加一个 RC 网络（图 24.22），两个状态都成了亚稳态：$C_1$ 充电到阈值→门 2 翻转→$C_2$ 开始充电→门 1 翻转→循环往复。无需任何输入，电路在两态间持续振荡，Q 与 $\bar{Q}$ 输出周期性脉冲——数字振荡器。若两边的 $C_1{R}_1=C_2{R}_2$，输出即方波。振荡周期由 RC 值与门阈值共同决定。

无稳态也可用两个单稳态接成环构成：第一个的脉冲后沿触发第二个，第二个的后沿又触发第一个。更通用的器件是集成定时器（如经典的 555），外接一两个无源元件即可配置成单稳或无稳，内部结构不必关心，数据手册即说明书。

24.5/24.6 寄存器（Registers）

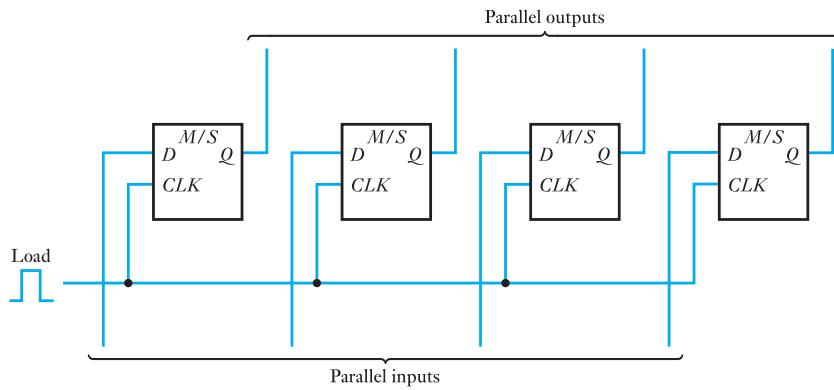

存储寄存器：把若干 D 主从触发器并排、共用时钟，就构成一个字长的寄存器。图 24.25 用 4 个 D 触发器做 4 位寄存器；实际产品常是单片 8 位寄存器，可级联加长。位编号从 0（LSB）开始、最高位画在左边，与书写数字的习惯一致。

寄存器承载着计算机里两类完全不同的任务：一类是参与运算的工作区——处理器的累加器（accumulator）就是典型的寄存器，数据读进、运算、写回都经它；另一类是海量存储——现代计算机用成千上万个寄存器阵列保存程序与数据。两类电路的共同点都是”时钟到来时把输入字锁进 D 触发器阵列”。

24.7 移位寄存器（Shift registers）

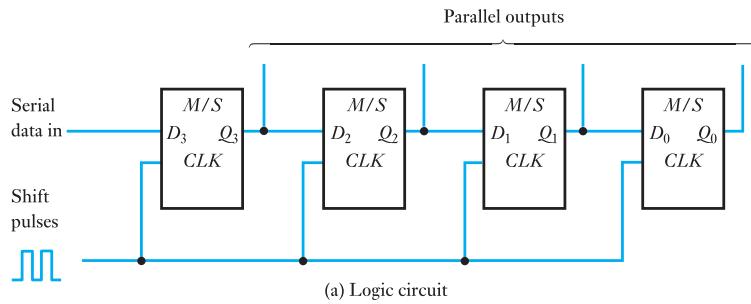

把 D 触发器串联、共用移位脉冲（时钟），每个时钟脉冲把整个寄存器内容右移一位，串行输入端的比特依次”涟漪”进来（图 24.28）。4 个移位脉冲后，4 位串行数据就以并行字的形式出现在 $Q_3$–$Q_0$ 上——串并转换。数据从一端进、另一端出，加并联载入逻辑即可做并串转换。

具体做法是给每一级加一个数据选择器（二选一，控制信号记作 $\mathrm{A}/\overline{\mathrm{B}}$，高选 A 低选 B）：控制线（移位/载入，shift/load）为高时各级 D 接上一级的 Q（移位模式）；为低时接并行输入线（载入模式）。再用类似选择器让每级可从左邻或右邻取数，还能做出双向移位寄存器。注意一个细节：移位时数据从一端进、另一端”漏出”——若只做并串转换而不在乎寄存器旧内容，这些溢出位自然丢弃；若要连续传输，就把最后一级的串行输出接回下一片寄存器的串行输入，级联加长。

应用：串行通信。发送端移位寄存器并行载入数据、按本地时钟串行移出；接收端另一个移位寄存器接收串行流并还原成并行字。优点是长距离传输只需两根线（数据 + 时钟），而不是每位一根；接收端自行恢复时钟的方案甚至只需一根线（第 26 章详述）。

Success

移位寄存器记法：串联移位 = 串进并出（串并转换）；加载数选 = 并进串出（并串转换）。判断移位方向就看每一级的 D 从左邻还是右邻取数。

24.8 计数器（Counters）

计数器既可数事件，也可数时钟”节拍”来计量时间——从石英表到计算机，一切定时与排序应用的底座。

24.8.1 纹波计数器（Ripple counter）

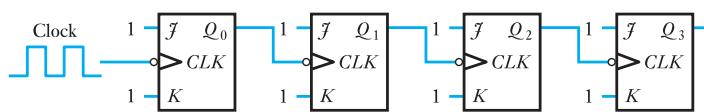

把若干负边沿触发 J–K 触发器的 J、K 都接 1（变成 T 触发器），每级的 Q 接下一级的时钟（图 24.30）：每个时钟下降沿 $Q_0$ 翻转一次，输出频率是时钟的一半；$Q_1$ 在 $Q_0$ 的下降沿翻转，又是 $Q_0$ 的一半……所以它同时也是分频器（每级二分频）。

前几个时钟脉冲下各输出的状态一目了然（记 $Q_3{Q}_2{Q}_1{Q}_0$）：

脉冲数	$Q_3$	$Q_2$	$Q_1$	$Q_0$
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1

到第 16 个脉冲回到 0000，完成一个模 16 循环——输出位权恰好是 8、4、2、1，与二进制计数完全一致。

把各输出的 0/1 排列起来看：$Q_3{Q}_2{Q}_1{Q}_0$ 恰好是所收脉冲数的二进制编码——计数器！由于信号沿触发器链逐级传播、各位依次变化，这种结构叫纹波计数器，也属异步计数器（asynchronous）。4 级电路从 0 数到 15 再归零，即模 16（modulo-16）计数器；n 级即模 $2^n$。

读纹波计数器的波形图有个诀窍：沿着每个下降沿从左往右看——时钟的下降沿让 $Q_0$ 翻转；$Q_0$ 的下降沿让 $Q_1$ 翻转；以此类推。各位翻转时刻并不对齐（这正是”纹波”这个名字的来历），但只要等到最后一级翻完，整个 4 位输出就是正确的二进制计数值。这也解释了为什么读数必须避开”传播中”的时段（见 24.8.5）。

经典应用：数字手表用 32,768 Hz 的晶体振荡器（$=2^{15}$，正是为了方便分频），接 15 级二分频得到 1 Hz 驱动显示。

24.8.2 模 N 计数器（Modulo-N counters）

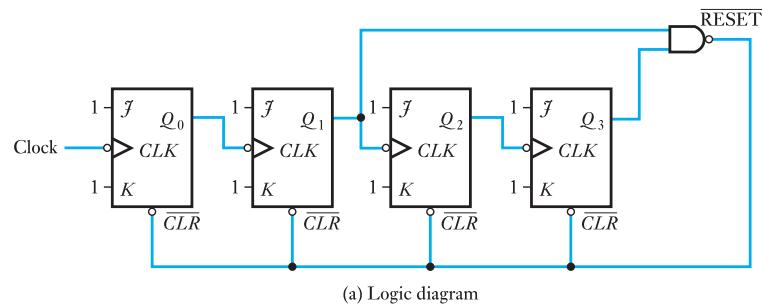

级数只能给出 $2^n$ 的模，想数到任意 N 就要提前归零：做一个 $n$ 级计数器（$2^n>N$），再加检测电路，数到 N 时把所有触发器清零。模 10 的叫十进制计数器（decade counter），输出 0000–1001 的 BCD 计数器叫 BCD 计数器。检测”数到 10”（二进制 1010）只需一个两输入 NAND 门检测位 1 和位 3 同时为高（注意位从 0 数起）——NAND 输出变低、触发各触发器的 CLEAR、计数器归零、RESET 随即恢复。

Warning

模 N 计数器有个隐蔽细节：检测到 N 后要先短暂进入 N 状态再归零（如十进制计数器会在 1010 上停留纳秒级时间）。若下游电路直接接各级输出，这个毛刺可能被误读；对毛刺敏感的场合应改用同步设计或提前译码（检测 N−1）。

24.8.3/24.8.4 减法与可逆计数器

把后续各级的时钟改从 $\bar{Q}$（而不是 Q）取，同样的电路就变成减法计数器（down counter）：数到 0 后回到 15。再借鉴 24.7 的数据选择器，用 up/down 控制线选择每级时钟取自 Q 还是 $\bar{Q}$，即得可逆（up/down）计数器。

应用实例：光电鼠标的增量编码器输出两路相位相差 90° 的方波。左移时信号 1 超前信号 2，右移时相反。把信号 1 接计数器时钟、信号 2 接 up/down 端：观察信号 1 的下降沿上信号 2 的电平即可判别方向——左移计数、右移减数，计数器读数就是绝对位置。

24.8.5 纹波计数器的传播延迟问题

级联触发器的延迟是累加的：n 级纹波计数器要 $n\times t_{PD}$ 才能稳定。若在此期间读数，各位新旧混杂、读出乱码；若时钟脉冲快到上一轮还没传完，计数器任何时刻都读不对——这是纹波计数器速度的根本上限。

24.8.6 同步计数器（Synchronous counters）

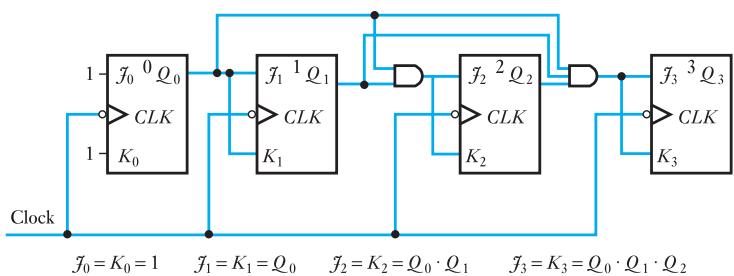

解法：所有触发器共用同一个时钟，同时翻转。那谁该翻谁不该翻？观察二进制加 1 的规律：

• $Q_0$：每个时钟都翻 → J=K=1；
• $Q_1$：当 $Q_0$ 为高时翻 → J=K=$Q_0$；
• $Q_2$：当 $Q_0$、$Q_1$ 都高时翻 → J=K=$Q_0{Q}_1$；
• $Q_3$：当前三级都高时翻 → J=K=$Q_0{Q}_1{Q}_2$。

由于各触发器在时钟沿同时响应，而门控信号由前级输出产生、有天然延迟，恰好保证 J、K 输入在翻转瞬间是稳定的。级数多了与门输入数会爆炸，可改用级联式接法：本级的门控信号 = 上一级门控信号 AND 上一级输出（图 24.39），每级结构相同、可无限扩展。同步计数器同样能做加减、可逆、模 N；代价是电路复杂，换来的是高得多的时钟频率和”时钟后稍等即可安全读数”。

Success

同步计数器规则口诀：第 k 位翻不翻，看低 k 位是否全 1（$J_k=K_k=Q_0\cdot Q_1\cdots Q_{k-1}$，$Q_0$ 恒翻）。异步 vs 同步：纹波省门但逐级延迟累加，同步费门但全体同时翻转。

24.8.7 集成计数器

实际设计直接选用集成计数器：二进制/十进制/BCD、加/减/可逆、4–14 位等规格齐全，多数支持清零与预置，并可级联——纹波式的把最高位当下一级时钟；同步式提供专用级联信号。数字秒表就是典型综合应用：晶振分频出 1 Hz，个位（模 10）+ 十位（模 6）计秒、再计分，各接 BCD→七段译码器；启停用一个 S–R 双稳态门控振荡信号，清零按钮接各计数器的直接复位端。

回看秒表方案里的两个工程细节：其一，用 S–R 锁存器（而非直接按键）产生启/停信号，既消除了开关抖动又让启停状态被”记住”；其二，门控晶振信号带来的最多半周期误差，经 32,768 分频后仅约 30 μs，相对 1 秒的显示分辨率完全可忽略——先估算误差量级，再决定要不要用复杂方案，是工程判断的典型示范。

关键要点

• 时序逻辑有记忆：输出取决于当前输入与历史次序。
• 多谐振荡器三类：双稳（两稳态）、单稳（一稳一亚稳，one-shot）、无稳（两亚稳，数字振荡器）。
• 双稳态分：锁存器（电平敏感）、边沿触发器、脉冲触发（主从）触发器；按功能又分 S–R、D、J–K、T 型。
• S–R 锁存器 S=R=1 禁止；J–K 用”翻转”化解了这一模糊态。
• 异步输入（PRESET/CLEAR）不受时钟约束。
• 传播延迟会引起竞争；边沿触发器件用保持时间、主从结构应对。
• 寄存器 = 触发器阵列，存储一个字；移位寄存器实现串并/并串转换。
• 纹波（异步）计数器逐级延迟累加，速度受限；同步计数器共时钟、按”低 k 位全 1 则第 k 位翻转”规则动作。
• 模 N 计数器 = $2^n$ 计数器 + 数到 N 检测归零。

Warning

三个易错点：把 D 锁存器当 D 触发器用在同步系统里（透明期会漏数据）；纹波计数器在翻转过程中读数得到乱码（要等 $n\times t_{PD}$ 或改用同步计数器）；模 N 检测用多位 AND/NAND 时忘了位编号从 0 开始（10 = 1010，检测的是位 1 和位 3）。

自测五题

1. 双稳、单稳、无稳的区别是什么？ 双稳两个状态都稳定，停在任一态直到输入触发；单稳一个稳定一个亚稳，触发后进入亚稳态、定时后自动返回（单脉冲发生器）；无稳两个都是亚稳，在两态间往复振荡（数字振荡器）。

2. NOR 门 S–R 锁存器与 NAND 门 S–R 锁存器的有效电平有何不同？S=R=1（NOR 版）会怎样？ NOR 版：记忆模式为 S=R=0，输入高电平有效；NAND 版：记忆模式为两输入均 1，输入低电平有效（记作 $\bar{S}$、$\bar{R}$）。NOR 版 S=R=1 时两输出同为 0、失去互补关系，属禁止输入。

3. J–K 触发器如何回避 S–R 的模糊输入？如何把它变成 D 触发器和 T 触发器？ J=K=1 时每个触发沿翻转（toggle），没有禁止态。J 接 D、K 接 $\bar{D}$ 即 D 触发器；J、K 并接成单一 T 输入即 T 触发器（T=1 时每个时钟翻转）。

4. 为什么纹波计数器速度受限？同步计数器如何解决？第 2 位（$Q_2$）的 J、K 应接什么？ 纹波计数器各级时钟来自前级输出，延迟逐级累加为 $n\times t_{PD}$，期间读数乱码，限制了最高时钟频率。同步计数器全体共时钟同时翻转，用组合逻辑（$J_k=K_k=Q_0\cdots Q_{k-1}$）决定谁翻转。$Q_2$ 的 J=K=$Q_0\cdot Q_1$（经与门）。

5. 设计模 5 纹波计数器的思路是什么？ 用 3 个负边沿 J–K 触发器（$2^3=8>5$，J=K=1 接成 T 型、Q 串接下级时钟），加检测电路在计数到 5（二进制 101，即位 0 和位 2 同时为高）时用 NAND 输出低电平去清零所有触发器，使计数序列为 0→4 后归零。
