📘 第 6 章：组合逻辑功能

Note

本章讨论组合逻辑电路：输出只由当前输入决定，不依赖过去状态。学习主线是“功能定义 → 真值表 → 布尔表达式 → 门电路/标准 IC → 实际应用与时序问题”。文中保留教材全部 Worked Example（例题）及原图，并将图题改为中文。

本章导航

• 6.1 半加器与全加器
• 6.2 并行二进制加法器
• 6.3 逐位进位与超前进位
• 6.4 比较器
• 6.5 译码器
• 6.6 编码器
• 6.7 代码转换器
• 6.8 多路复用器（数据选择器）
• 6.9 解复用器（数据分配器）
• 6.10 奇偶校验发生器/检查器
• 6.11 译码器毛刺与排障
• 交通信号控制器综合案例
• 自测题

Success

先记住三条主线：加法器处理“数值运算”；译码器/编码器处理“代码与符号”；MUX/DEMUX 处理“数据路由”。比较器判断关系，奇偶校验检测传输错误。

6.1 半加器与全加器

半加器：两个位相加

半加器（Half-Adder，HA）只有两个输入 A、B，输出和位 Σ 与进位 $C_{out}$。二进制加法规则是：

A	B	和 Σ	进位 $C_{out}$
0	0	0	0
0	1	1	0
1	0	1	0
1	1	0	1

因此：

$\Sigma =A\oplus B,C_{out}=AB$

也就是说，XOR 负责“不同则 1”的和位，AND 负责“同时为 1”的进位。半加器不能接收来自低位的输入进位。

图 6-2：半加器由 XOR 产生和位、AND 产生输出进位。

全加器：把输入进位也加进去

全加器（Full-Adder，FA）有 A、B、$C_{in}$ 三个输入，输出 Σ 和 $C_{out}$。它相当于“两个半加器 + 一个 OR 门”：

$\Sigma =(A\oplus B)\oplus C_{in}$

$C_{out}=AB+(A\oplus B)C_{in}$

A	B	$C_{in}$	Σ	$C_{out}$
0	0	0	0	0
0	0	1	1	0
0	1	0	1	0
0	1	1	0	1
1	0	0	1	0
1	0	1	0	1
1	1	0	0	1
1	1	1	1	1

图 6-3：全加器逻辑符号。

图 6-4(a)：两个 XOR 串联形成三位相加的和位。

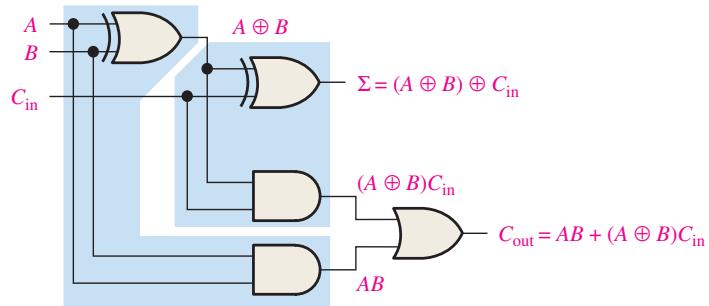

图 6-4(b)：全加器完整逻辑（阴影区域分别是半加器）。

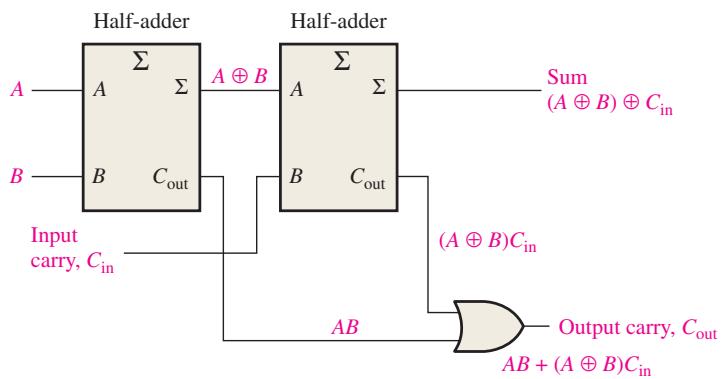

图 6-5：两个半加器的级联结构。

Worked Example 6-1：判断三个全加器的输出

• (a) A=1，B=0，$C_{in}=0$：$1+0+0=1$，所以 Σ=1，$C_{out}=0$。
• (b) A=1，B=1，$C_{in}=0$：$1+1=10_2$，所以 Σ=0，$C_{out}=1$。
• (c) A=1，B=0，$C_{in}=1$：$1+0+1=10_2$，所以 Σ=0，$C_{out}=1$。

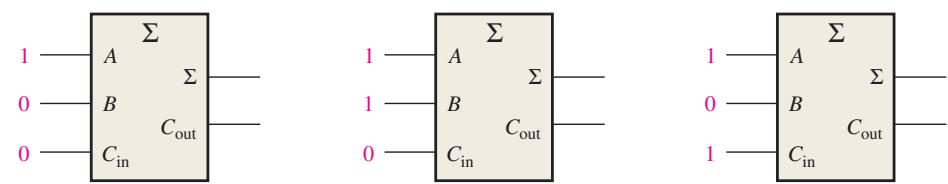

图 6-6：例 6-1 的三个全加器输入。

Warning

常见误区：把全加器的 Σ 当成 OR。Σ 是三个输入的奇偶和（XOR），而 $C_{out}$ 才表示“至少两项为 1”。

6.2 并行二进制加法器

要相加 n 位二进制数，需要 n 个全加器。最低位没有外部进位，可使用半加器，或将最低位全加器的 $C_0$ 接地。每一级的 $C_{out}$ 接到左侧更高位级的 $C_{in}$，形成并行加法器。

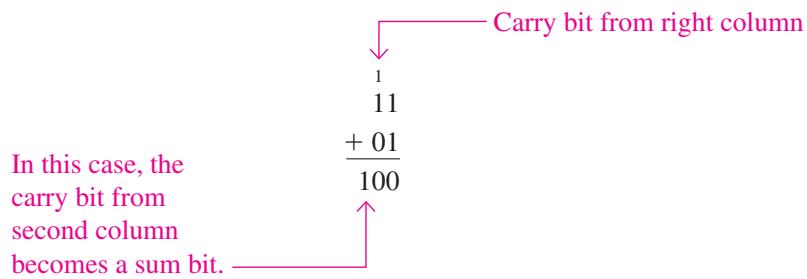

图 6-7 前置说明：处理器对操作数执行加法。

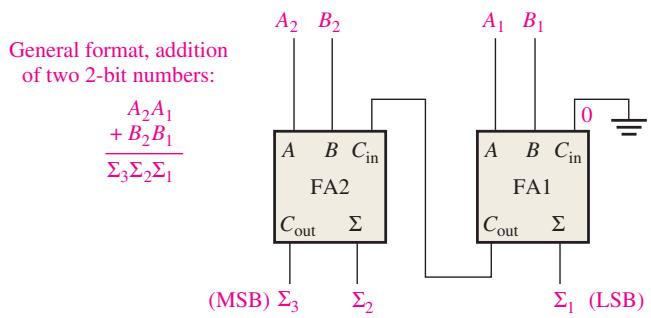

图 6-7：由两个全加器组成的 2 位并行加法器。

Worked Example 6-2：3 位并行加法器

计算 $101_2+011_2$：从最低位开始，依次得到：

1. $1+1=0$，向高位进 1；
2. $0+1+1=0$，继续进 1；
3. $1+0+1=0$，最高位产生进 1。

因此结果为 $1000_2$。

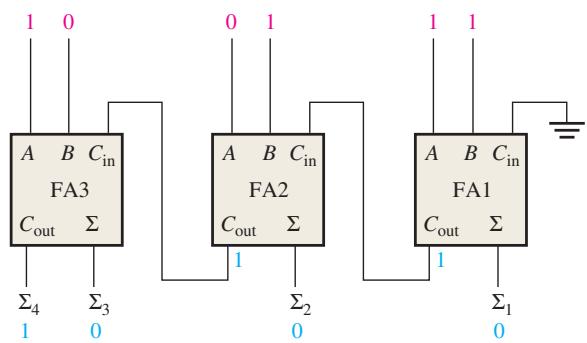

图 6-8：例 6-2 的 3 位并行加法及中间进位。

4 位加法器与级联

4 位加法器常用芯片 74HC283/74LS283。符号中的 $C_0$ 是最低位输入进位，$C_4$ 是最高位输出进位，Σ1～Σ4 是和输出。两个 4 位加法器级联即可得到 8 位加法器，四个则可得到 16 位加法器。

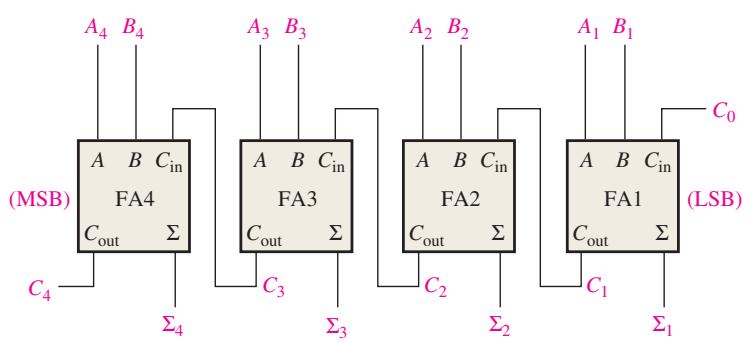

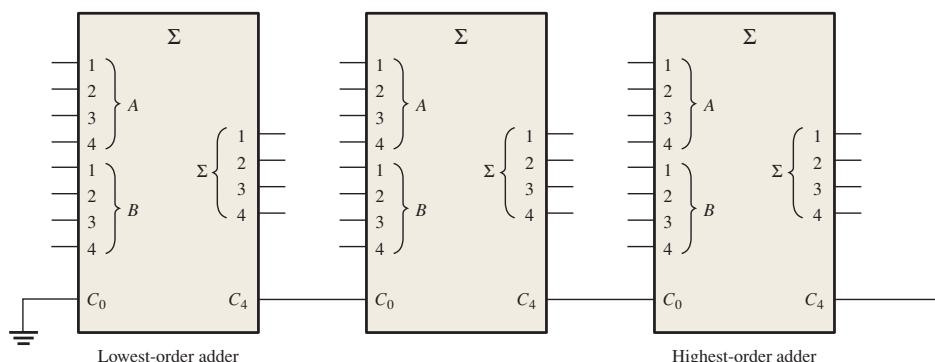

图 6-9(a)：4 位并行加法器框图。

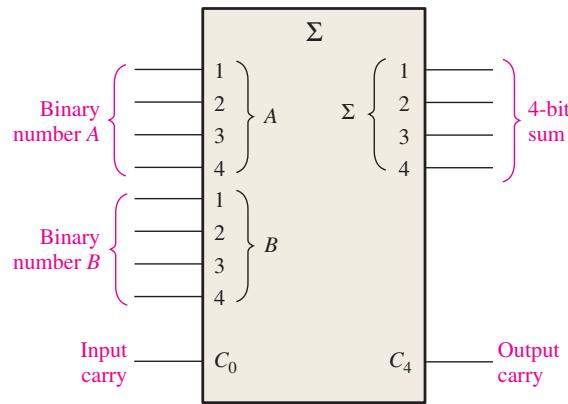

图 6-9(b)：4 位并行加法器逻辑符号。

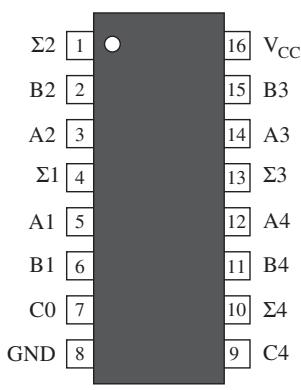

图 6-10(a)：74HC283/74LS283 引脚图。

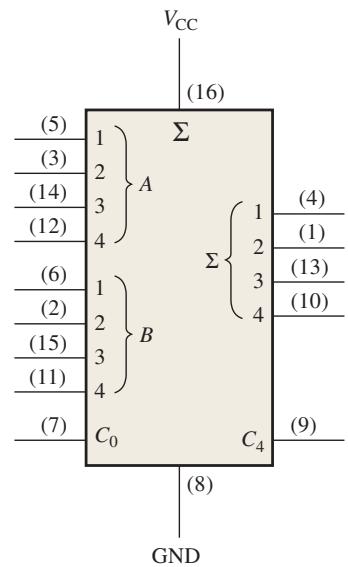

图 6-10(b)：74HC283/74LS283 逻辑符号。

Worked Example 6-3：用真值表相加 1100 与 1100

最低两位先得到 Σ1=0、Σ2=0，第三位 $1+1+0$ 得 Σ3=0 且 $C_3=1$，第四位 $1+1+1$ 得 Σ4=1 且 $C_4=1$。所以：

$1100_2+1100_2=11000_2$

Worked Example 6-4：两个 74HC283 构成 8 位加法器

低位芯片处理 A1～A4 与 B1～B4，高位芯片处理 A5～A8 与 B5～B8；低位芯片的进位输出连接高位芯片的进位输入，低位 $C_0$ 接地。题给：

$A=10111001_2,B=10011110_2$

逐位相加得到：

${\Sigma }_9\cdots {\Sigma }_1=101010111_2$

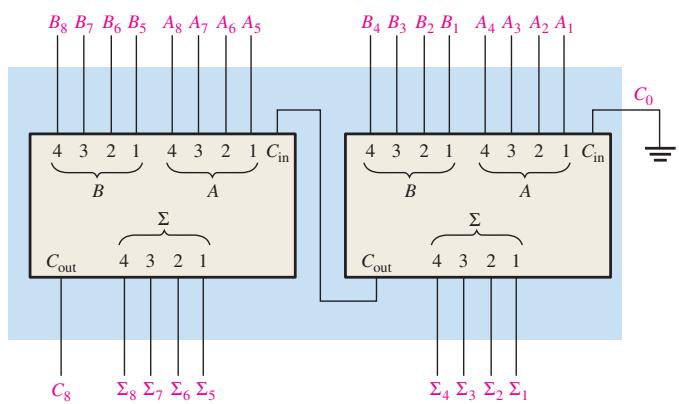

图 6-11：两片 4 位加法器级联成 8 位加法器。

图 6-12：例 6-4 的两片 74HC283 连接与引脚号。

应用：投票计数器

每个全加器把最多三张“赞成/反对”票相加，再将 Σ 与进位送入并行加法器，最后通过 BCD—七段译码器显示票数。

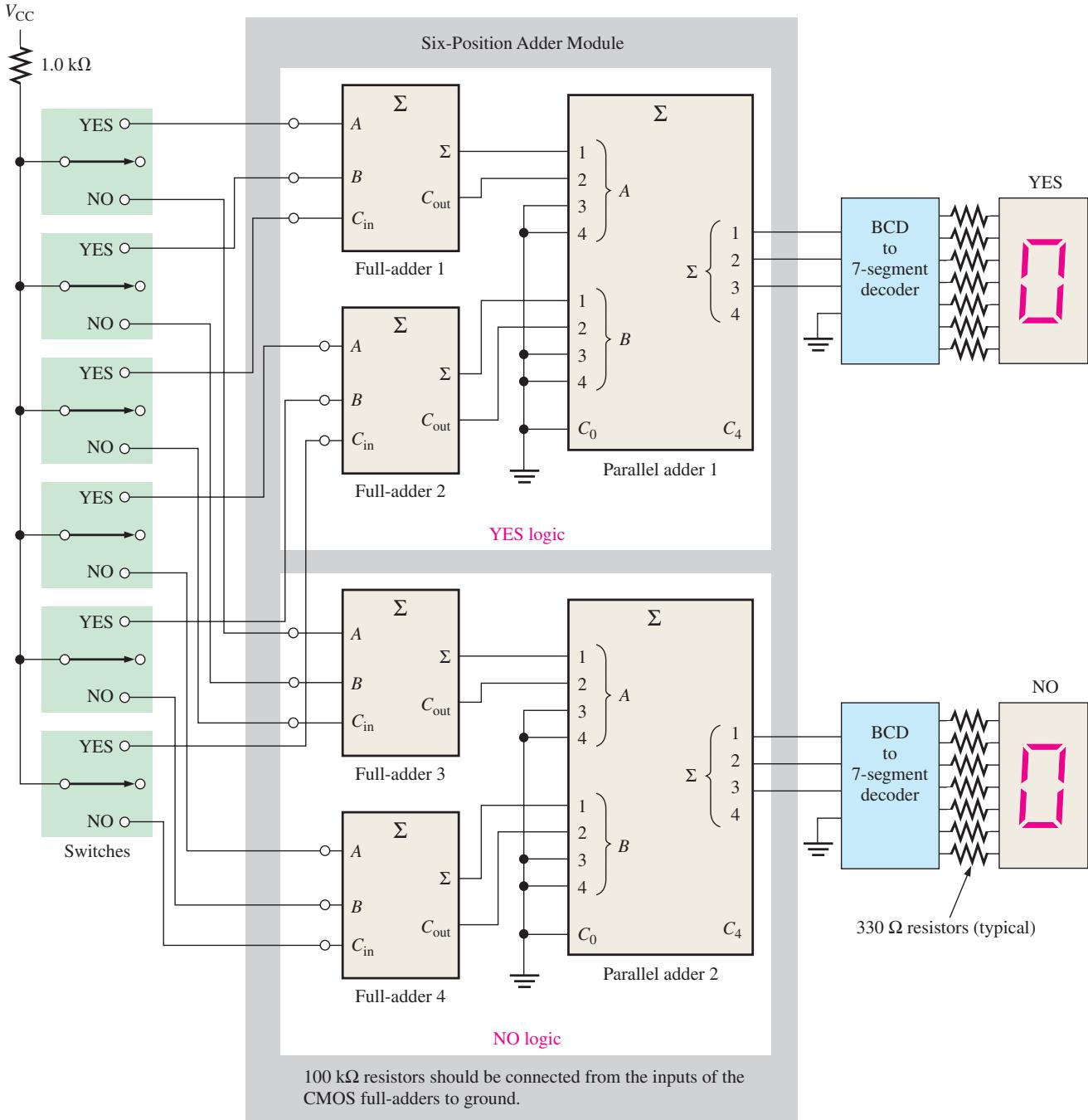

图 6-13：用全加器和并行加法器实现投票计数。

6.3 逐位进位与超前进位

逐位进位（Ripple Carry）

逐位进位加法器把前一级 $C_{out}$ 直接接到后一级 $C_{in}$。最坏情况下，最低位进位必须依次穿过全部级，延迟约为各级进位传播延迟之和。

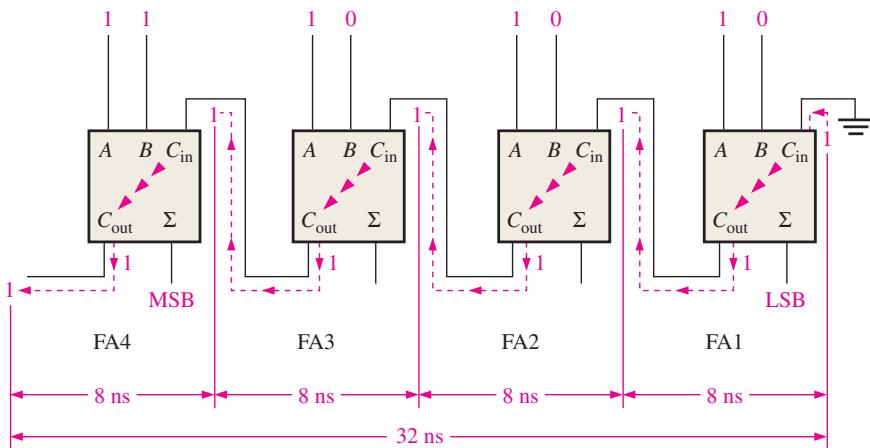

图 6-14：4 位逐位进位加法器的最坏传播延迟。

超前进位（Look-Ahead Carry）

定义：

$C_g=AB\text{（本级产生进位）}$

$C_p=A+B\text{（本级传播进位）}$

$C_{out}=C_g+C_p{C}_{in}$

由此可直接展开各级进位，例如：

$C_1=C_{g1}+C_{p1}{C}_0$

$C_2=C_{g2}+C_{p2}{C}_{g1}+C_{p2}{C}_{p1}{C}_0$

$C_3=C_{g3}+C_{p3}{C}_{g2}+C_{p3}{C}_{p2}{C}_{g1}+C_{p3}{C}_{p2}{C}_{p1}{C}_0$

超前进位用更多门电路换取更短延迟。74HC283 内部采用超前进位；多片级联时，芯片内部是超前进位，而芯片之间仍表现为逐位进位。

图 6-15：进位产生与进位传播条件。

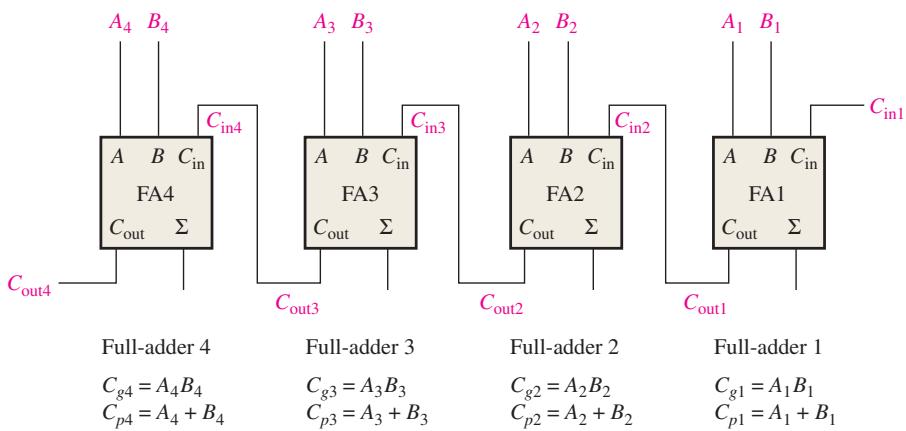

图 6-16：4 位加法器中各级的进位产生和传播。

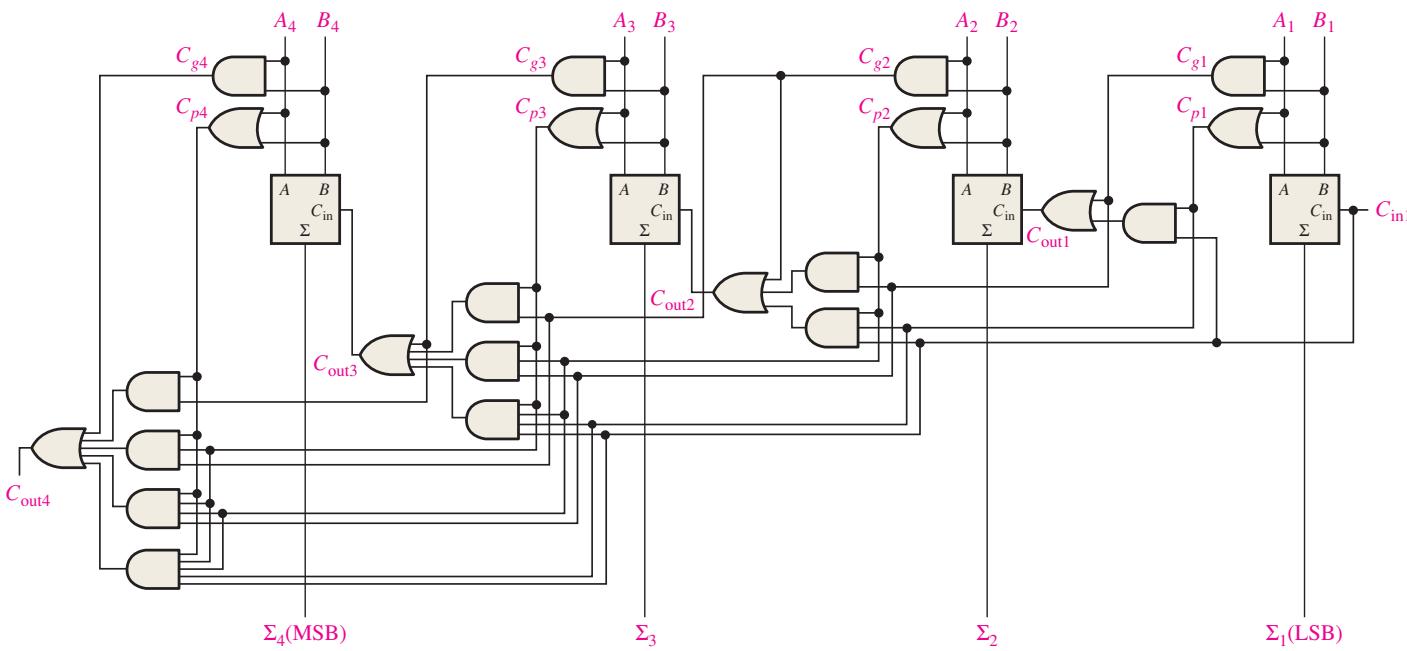

图 6-17：4 级超前进位加法器逻辑图。

6.4 比较器

相等比较

XNOR 在输入相等时输出 1，因此可比较一位。比较多位数时，每一位使用一个 XNOR，所有 XNOR 输出再送入 AND：

$A=B=(A_3\odot B_3)(A_2\odot B_2)\cdots (A_0\odot B_0)$

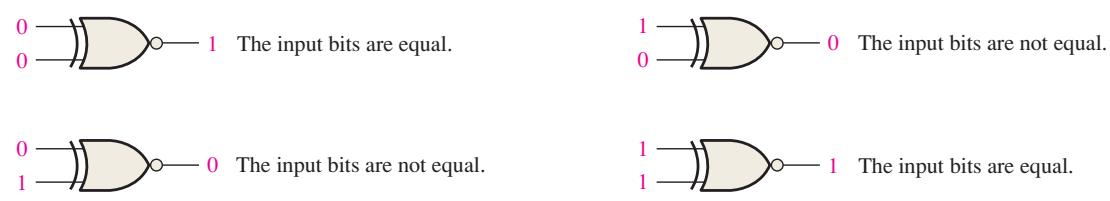

图 6-18：XNOR 实现一位相等比较。

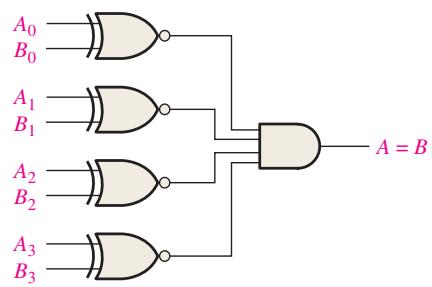

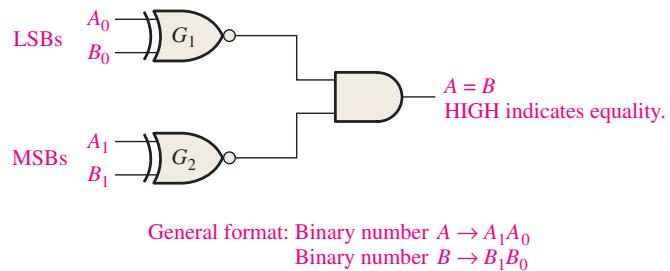

图 6-19：两位数相等比较逻辑。

Worked Example 6-5

(a) 输入 10 与 10：每一位 XNOR 都为 1，AND 输出为 1，表示相等。

(b) 输入 11 与 10：最低位不等，至少一个 XNOR 为 0，AND 输出为 0。

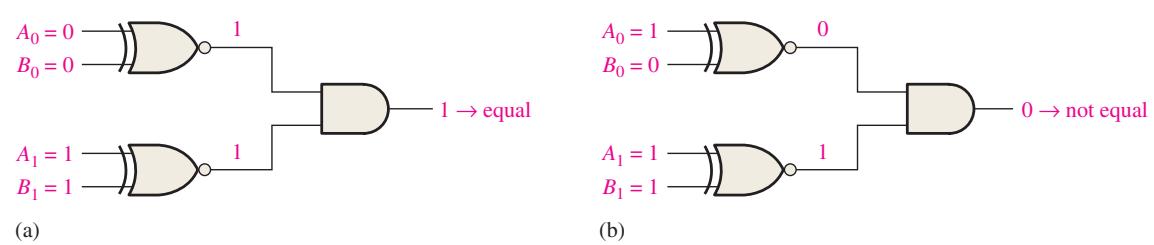

图 6-20：例 6-5 的比较过程。

大小比较

比较大小必须从最高有效位（MSB）开始：首个不相等的位决定整体大小；低位差异在高位已确定关系后应被忽略。4 位比较器输出 $A=B$、$A>B$、$A<B$。

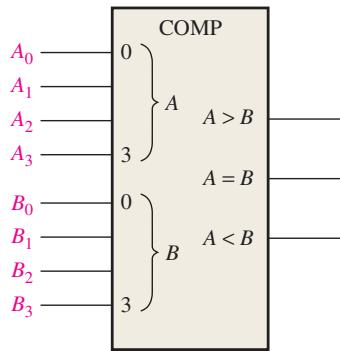

图 6-21：带大小指示的 4 位比较器。

Worked Example 6-6

A=0110，B=0011。最高位开始比较，在第二位发现 A=1、B=0，因此 A>B 输出为高，A=B 与 A<B 输出为低。

图 6-22：例 6-6 的比较器输入。

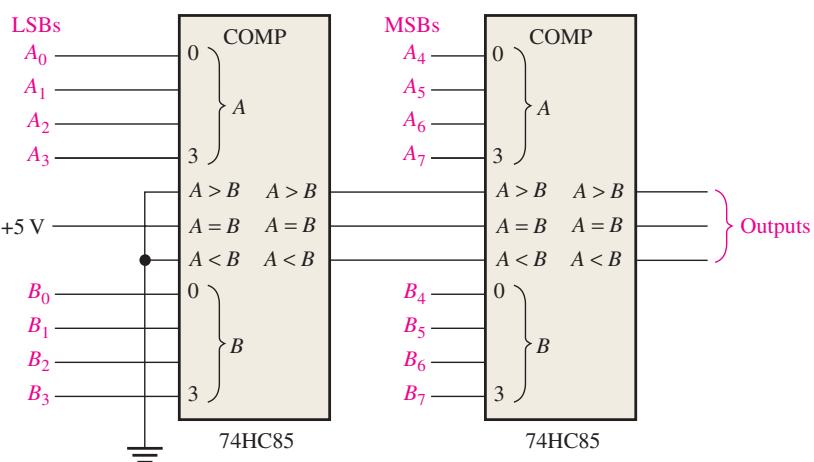

74HC85/74LS85 支持 4 位比较，并有级联输入 $A<B$、$A=B$、$A>B$。扩展到 8 位时，低 4 位比较器输出接到高 4 位比较器对应的级联输入，最低级联输入设为 $A=B=1$、其余为 0。

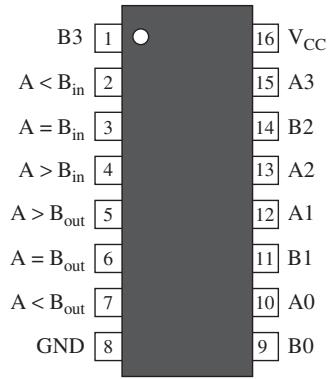

图 6-23(a)：74HC85 引脚图。

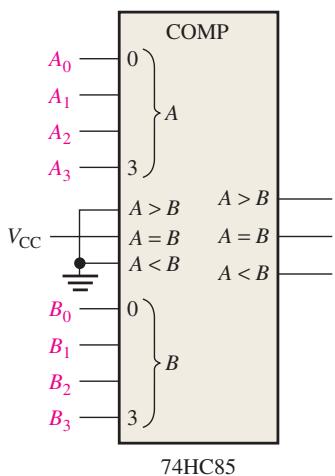

图 6-23(b)：74HC85 逻辑符号。

6.5 译码器

译码器把 n 位输入代码转换成一个或多个有效输出，典型形式是 n 线—$2^n$ 线。若输出有效高，目标代码中为 0 的输入先反相后送 AND；若输出有效低，常用 NAND。

Worked Example 6-8：检测 1011

要在输入为 1011 时输出高：

$X=A_3\overline{A_2}{A}_1{A}_0$

只有 A2 需要反相，其余变量直接送入 AND。

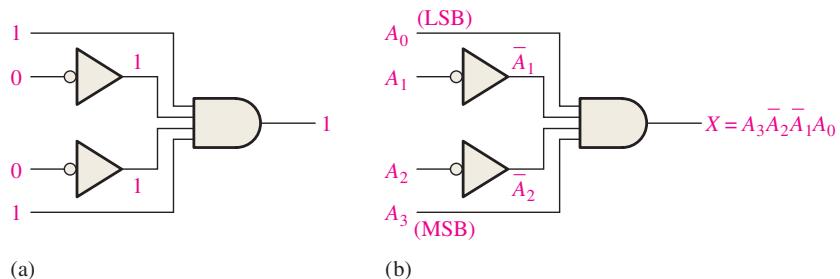

图 6-26：检测代码 1001 的有效高译码逻辑。

图 6-27：检测代码 1011 的译码逻辑。

1-of-16 与 74HC154

4 位有 16 种组合，需要 16 个译码门。74HC154 是带两个低有效片选端的 1-of-16 译码器，输出低有效；只有两个片选同时为低时芯片工作，否则所有输出保持高。

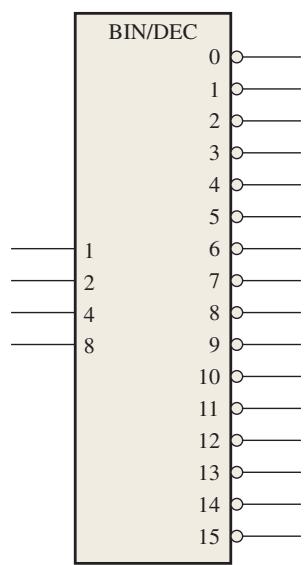

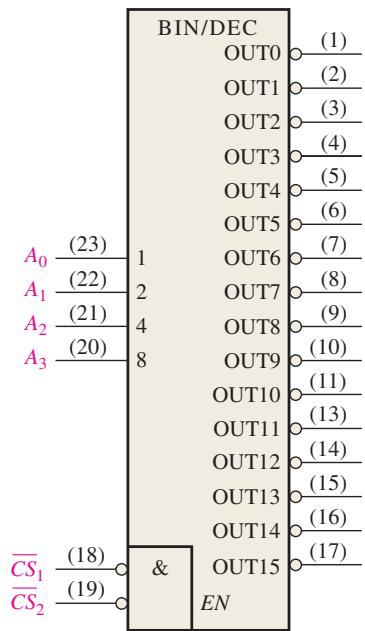

图 6-28：4 线—16 线（1-of-16）译码器逻辑符号。

图 6-29(a)：74HC154 内部实现示意。

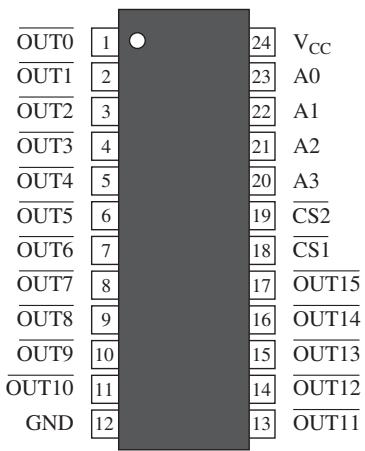

图 6-29(b)：74HC154 引脚图。

Worked Example 6-9：5 位译码

74HC154 只能译 4 位，因此用两片实现 5 位。最高位 A4 控制一片的片选，反相后的 A4 控制另一片片选：A4=0 时启用低段，A4=1 时启用高段。

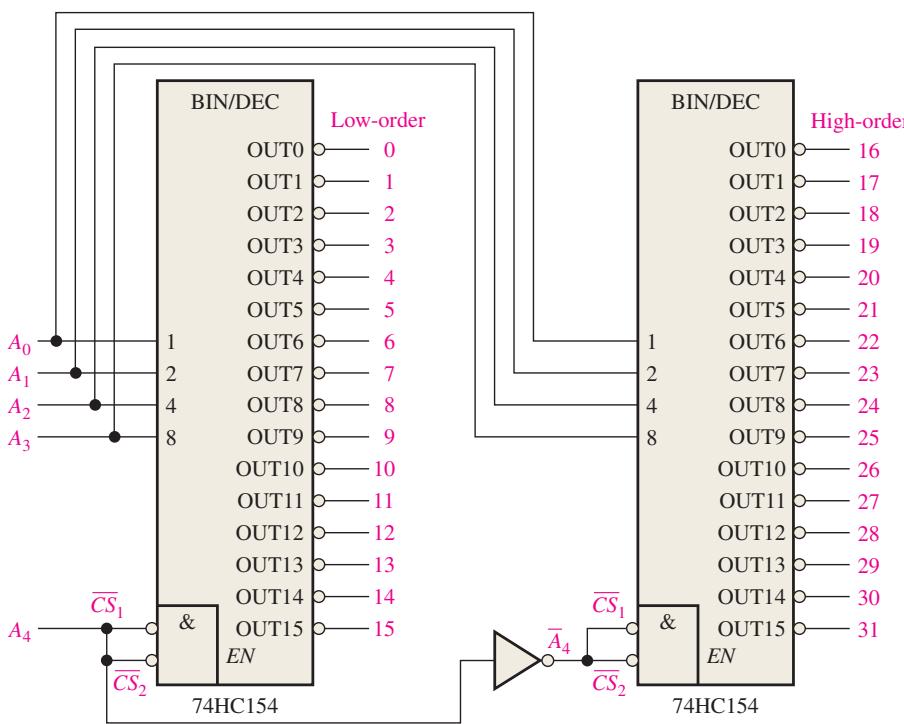

图 6-30：用两片 74HC154 实现 5 位译码。

BCD—十进制与 BCD—七段

BCD—十进制译码器只对 0000～1001 十个合法 BCD 码产生有效输出。74HC42 提供十个低有效输出。

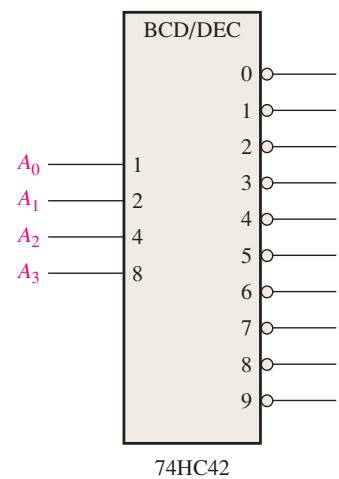

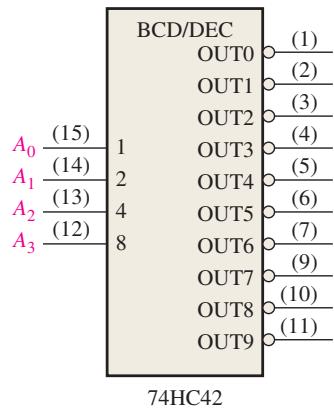

图 6-31：74HC42 BCD—十进制译码器。

Worked Example 6-10： 当 BCD 输入按 0～9 顺序变化时，74HC42 的十个输出依次产生低脉冲；时序图可直接按“某一时刻只有对应数字输出有效”绘制。

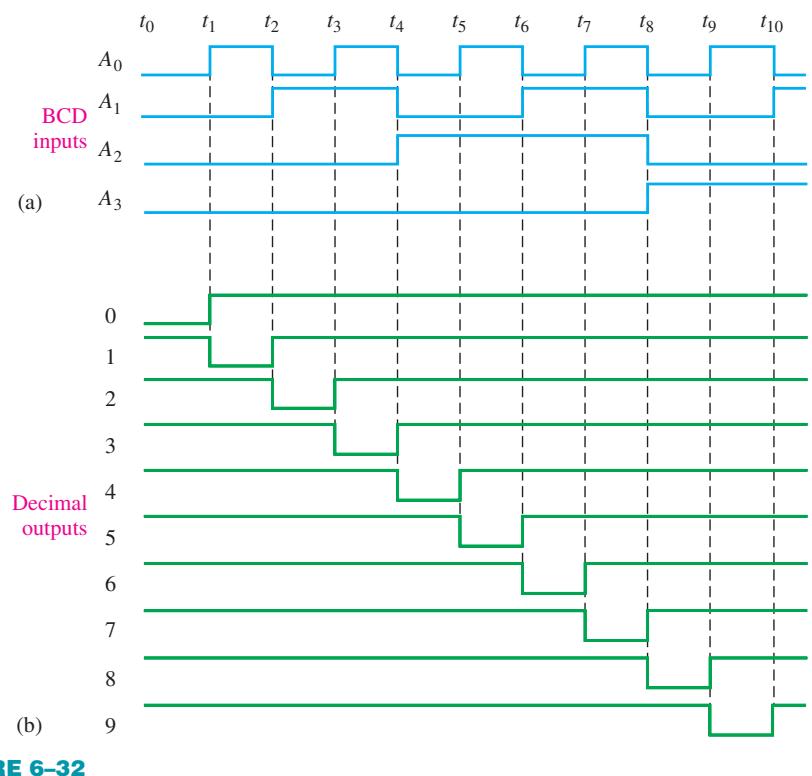

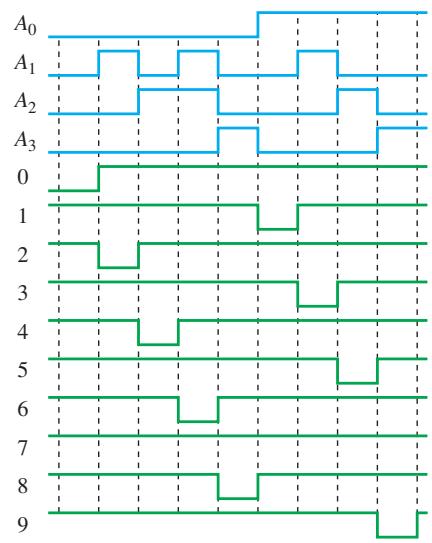

图 6-32：74HC42 输入与输出波形。

BCD—七段译码器把 BCD 码转换为 a～g 七段控制信号。74HC47 输出低有效，直接驱动共阳极数码管，并提供灯测试 LT、消隐 BI、波纹消隐 RBI/RBO。

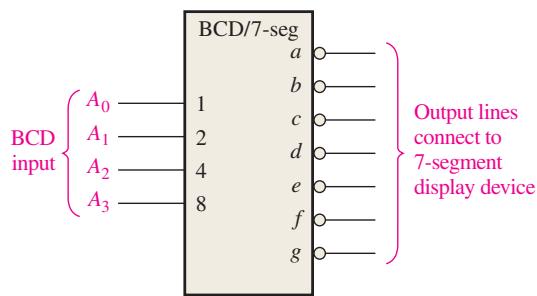

图 6-33：BCD—七段译码/驱动器符号。

图 6-34(a)：74HC47 功能示意。

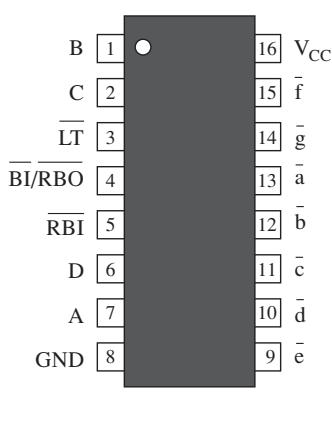

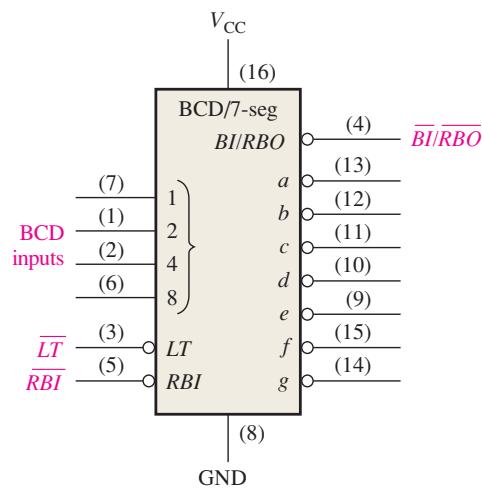

图 6-34(b)：74HC47 引脚与逻辑符号。

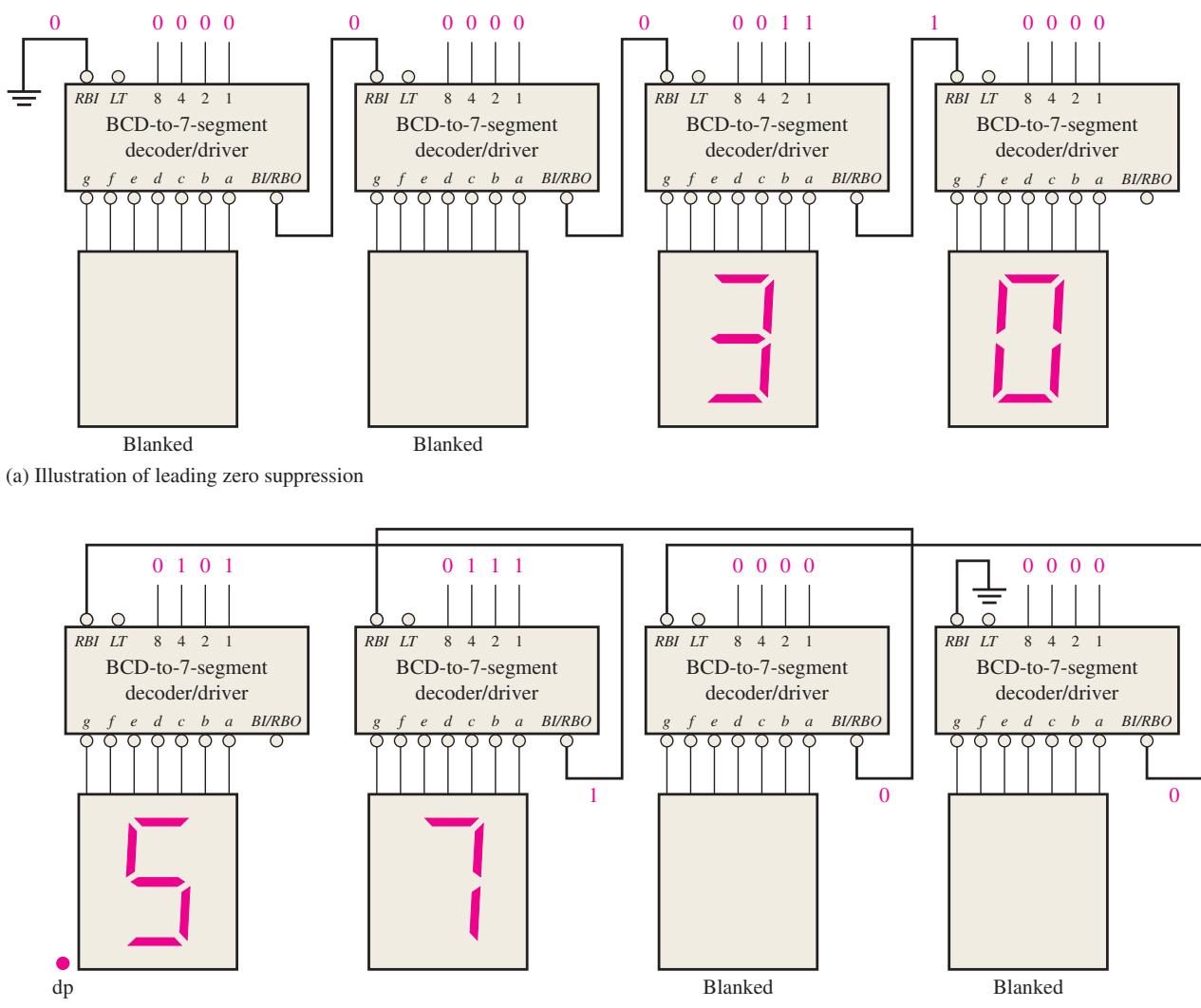

零消隐用于多位显示：前导零消隐删除整数左侧无意义的 0，尾随零消隐删除小数右侧无意义的 0；必要的 0 保留。RBI 为低且输入为 0000 时，该位全灭并从 RBO 输出低，驱动下一位继续消隐。

6.6 编码器

编码器执行译码器的反向功能，把某一条有效输入线转换成 BCD/二进制代码。10 线—4 线十进制—BCD 编码器的逻辑为：

$A_3=8+9$

$A_2=4+5+6+7$

$A_1=2+3+6+7$

$A_0=1+3+5+7+9$

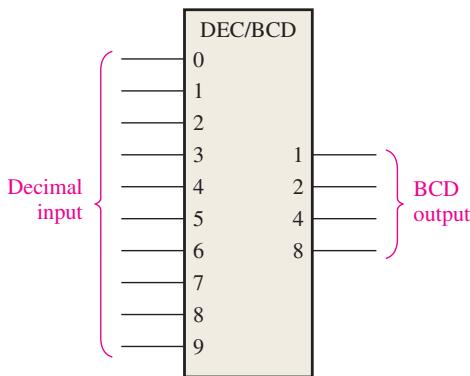

图 6-36：十进制—BCD 编码器符号。

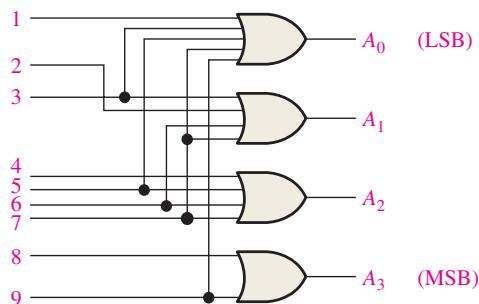

图 6-37：用 OR 门构成十进制—BCD 编码器。

Warning

基本编码器假定任意时刻只有一条输入有效。若多条输入同时有效，简单 OR 逻辑可能产生非法 BCD 码；需要优先编码器解决冲突。

优先编码器只编码最高优先级的有效输入，忽略其他低优先级输入。74HC147 是输入、输出均低有效的十进制—BCD 优先编码器，数字 9 优先级最高。

图 6-38(a)：74HC147 优先编码器示意。

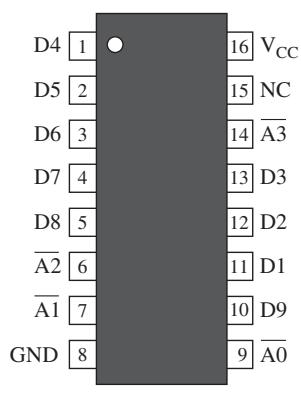

图 6-38(b)：74HC147 引脚图。

Worked Example 6-11

74HC147 的引脚 1、4、13 为低，其他输入为高。引脚 4 对应十进制 7，且 7 是三个有效输入中的最高优先级，因此输出为“7”的低有效 BCD 码：低有效输出按器件定义读取。

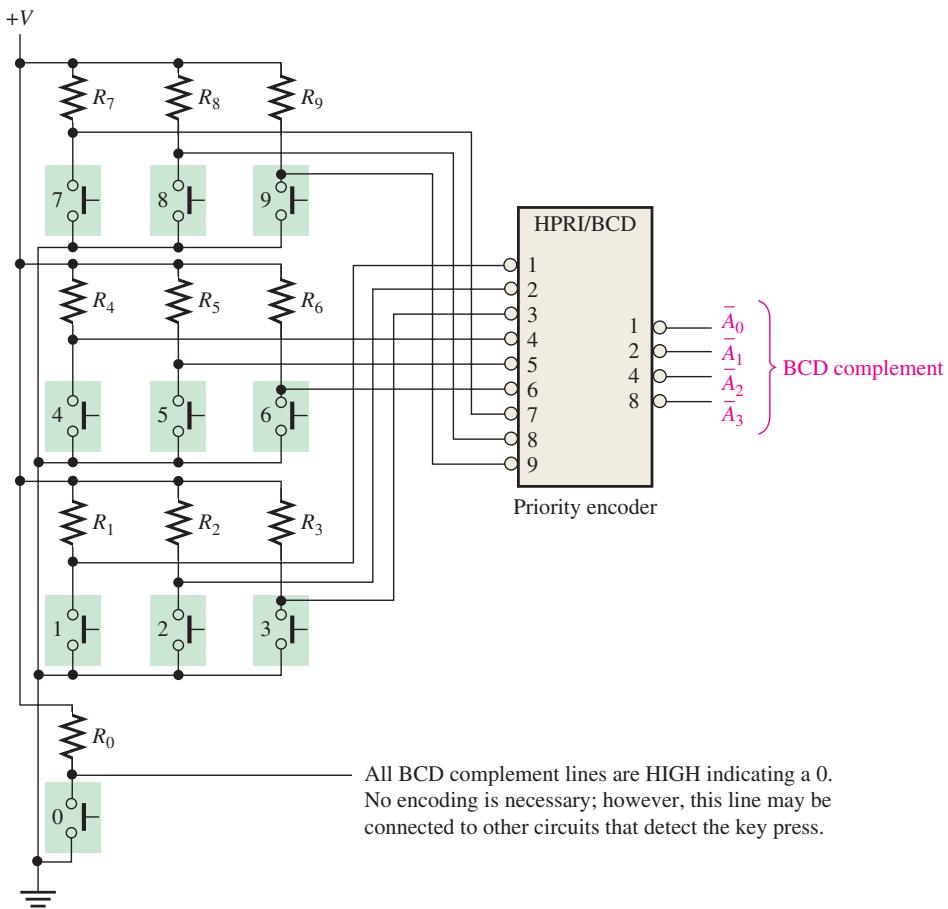

键盘应用中，每个按键通过上拉电阻保持高，按下后接地变低；优先编码器将按键转换为 BCD，再送入存储器。

图 6-39：简化的键盘优先编码器。

6.7 代码转换器

BCD 转二进制

方法：把 BCD 中每个 1 对应的十进制权值写成二进制，再将这些二进制权值相加。例如十进制 87 的 BCD 是 1000 0111，权值分别为 80、4、2、1，相加得 87，再写成二进制 1010111。

Worked Example 6-12

• BCD 0010 0111 表示十进制 27，$27_{10}=11011_2$。
• BCD 1001 1000 表示十进制 98，$98_{10}=1100010_2$。

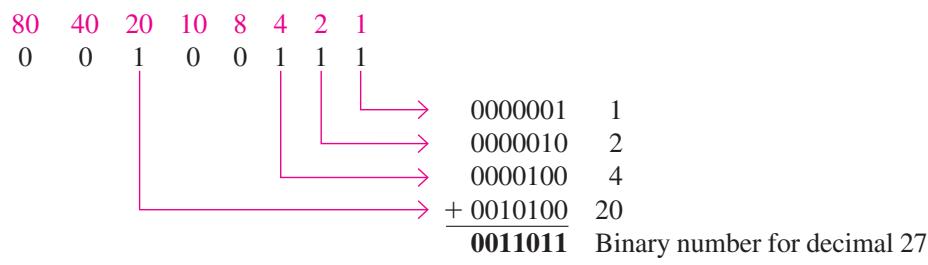

图 6-12(a)：BCD 27 转二进制。

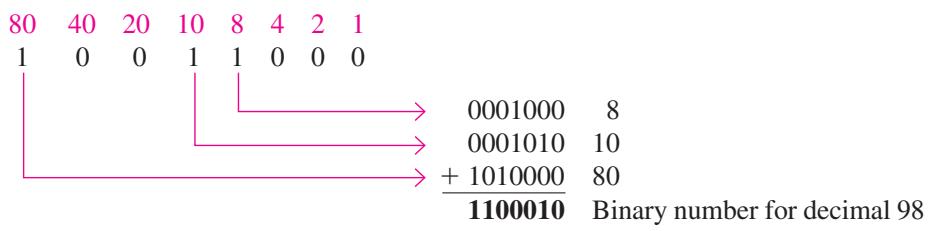

图 6-12(b)：BCD 98 转二进制。

二进制与 Gray 码

二进制转 Gray：最高位原样，后续各位为相邻二进制位 XOR。Gray 转二进制：最高位原样，后续二进制位为“前一位二进制 XOR 当前 Gray 位”。

Worked Example 6-13

(a) $0101_2$ 转 Gray：$0111_G$。

(b) $1011_G$ 转二进制：$1101_2$。

图 6-40：4 位二进制—Gray 转换器。

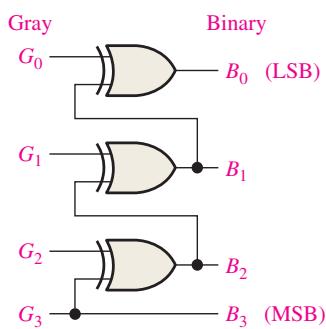

图 6-41：4 位 Gray—二进制转换器。

图 6-42(a)：二进制 0101 转 Gray。

图 6-42(b)：Gray 1011 转二进制。

6.8 多路复用器（数据选择器）

MUX 从多条数据输入中选择一条送到单一输出。4 输入 MUX 需要两条选择线：00 选 D0，01 选 D1，10 选 D2，11 选 D3。

$Y=D_0{\overline{S}}_1{\overline{S}}_0+D_1{\overline{S}}_1{S}_0+D_2{S}_1{\overline{S}}_0+D_3{S}_1{S}_0$

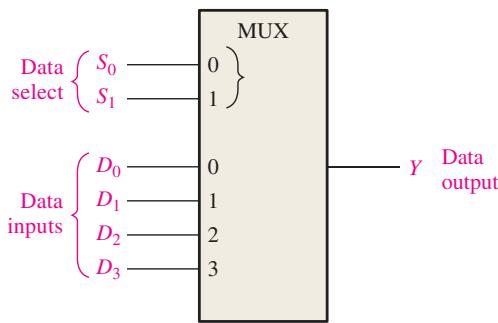

图 6-43：1-of-4 数据选择器符号。

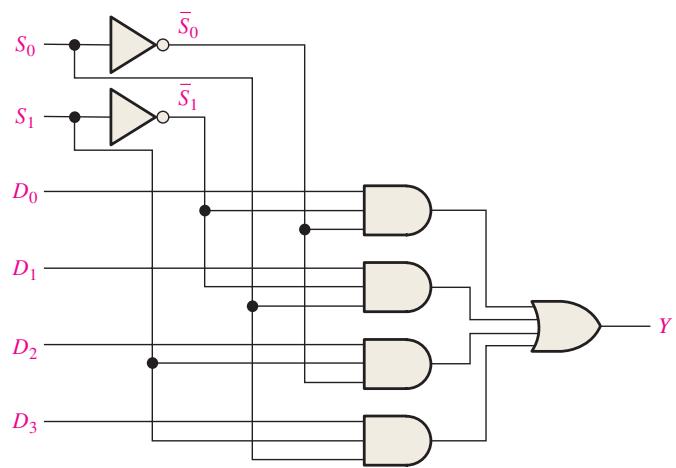

图 6-44：4 输入 MUX 门级实现。

Worked Example 6-14

在每个时间区间读取选择线 $S_1{S}_0$ 的二进制值，再把对应 D 输入的电平抄到 Y，即可得到输出波形。选择线按 00、01、10、11 循环时，Y 依次跟随 D0、D1、D2、D3。

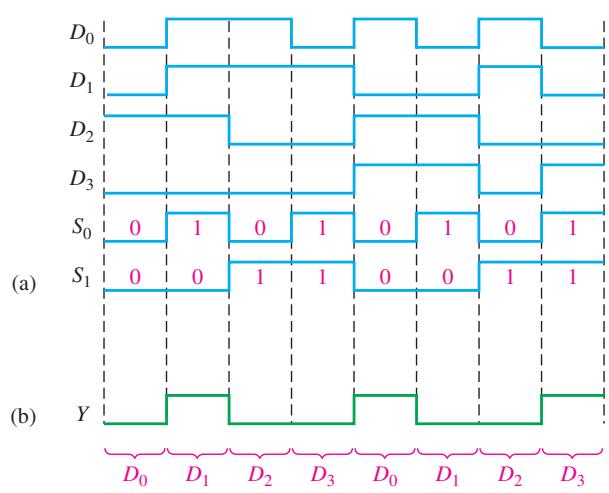

图 6-45：例 6-14 的数据与选择波形。

74HC153 是双四输入 MUX，74HC151 是八输入 MUX，具有三条选择线和互补输出。两片 74HC151 可扩展为 16 输入 MUX；使能端可作为最高位选择位。

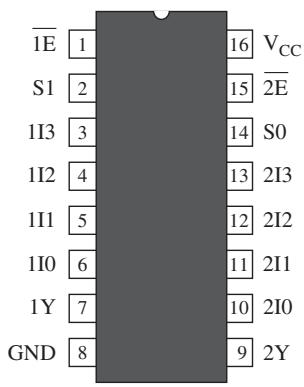

图 6-46(a)：74HC153 功能示意。

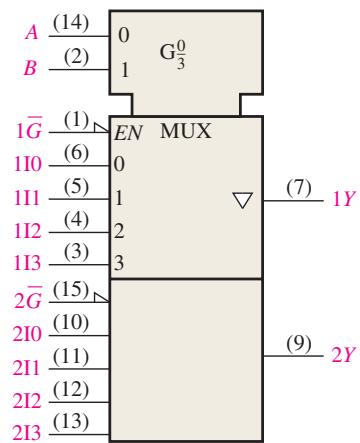

图 6-46(b)：74HC153 逻辑符号。

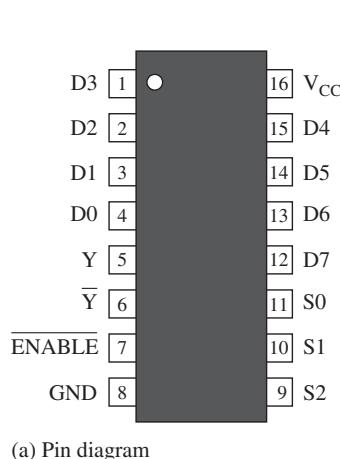

图 6-47(a)：74HC151 引脚图。

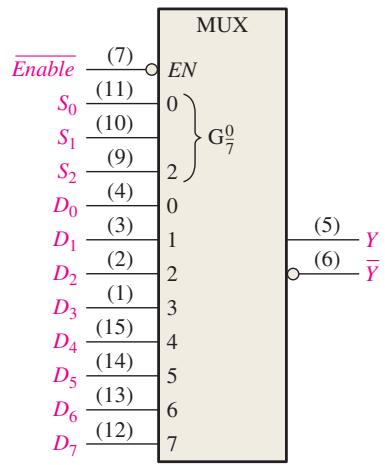

图 6-47(b)：74HC151 逻辑符号。

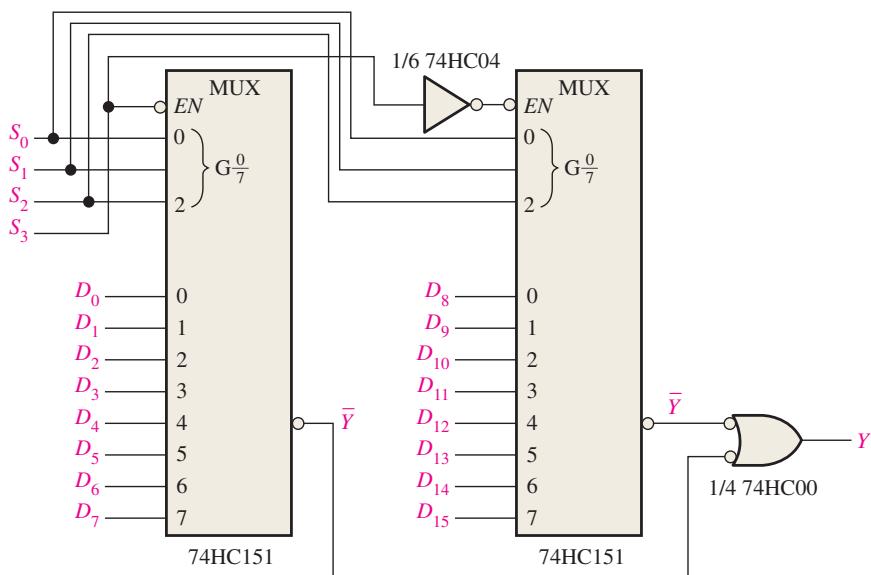

Worked Example 6-15：16 输入 MUX

两片 74HC151 共用低三位选择线，最高位选择哪一片芯片；两片输出经负 OR 合并到同一输出线。

图 6-48：两片 74HC151 构成 16 输入 MUX。

MUX 作为逻辑函数发生器

把变量接到选择端，把真值表中对应输出为 1 的数据端接高电平、输出为 0 的数据端接地，就能用一个 MUX 实现三变量逻辑函数。四变量函数可将一位变量接到数据端（直接接 A0 或反相后的 A0）。

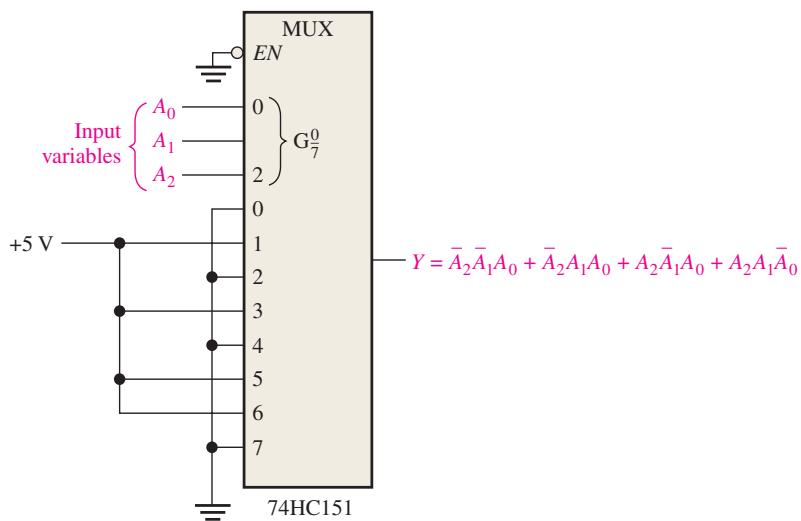

Worked Example 6-16

表中 Y=1 的组合为 001、011、101、110，因此将 D1、D3、D5、D6 接高，其余接低。

图 6-50：74HC151 实现三变量函数。

Worked Example 6-17

对四变量真值表，选择端取 A3、A2、A1；逐组比较 A0=0 与 A0=1 时 Y 的关系：恒 0 接地，恒 1 接高，等于 A0 接 A0，等于反相 A0 则接 $\overline{A_0}$。

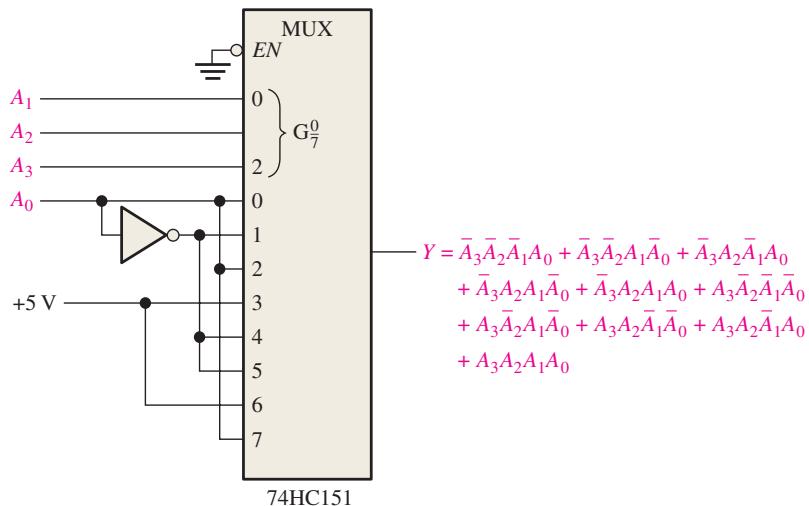

图 6-51：74HC151 实现四变量函数。

应用：数码管动态扫描

74HC157 选择两组 BCD 数，74HC47 驱动段码，74HC139 选择当前点亮的数码管。选择线高速切换，利用视觉暂留显示多位数字；频率太低会闪烁。

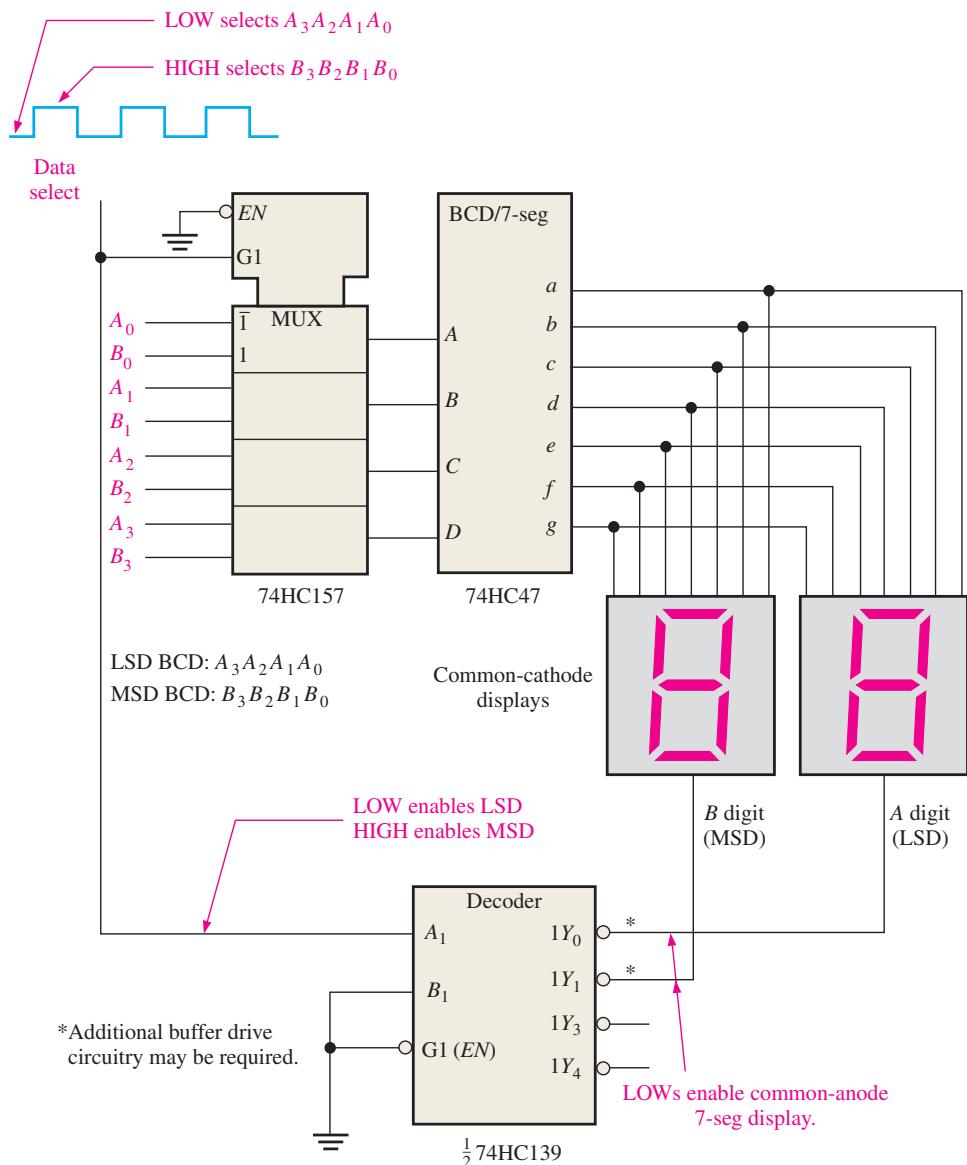

图 6-49：用 MUX 和译码器实现两位数码管动态扫描。

6.9 解复用器（数据分配器）

DEMUX 把一条数据线分配到多条输出线。选择线决定哪一个 AND 门打开，输入数据原样出现在被选通道。

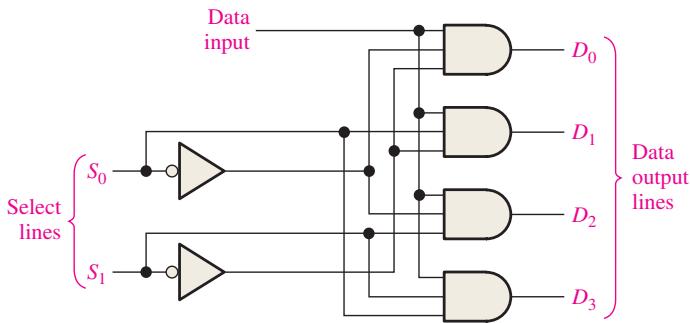

图 6-52：1 线—4 线解复用器。

Worked Example 6-18

选择线按二进制顺序变化时，输入串行数据依次被送到 D0、D1、D2、D3；构造时序图的关键是：每一段只观察被选中的输出，其余输出保持无效。

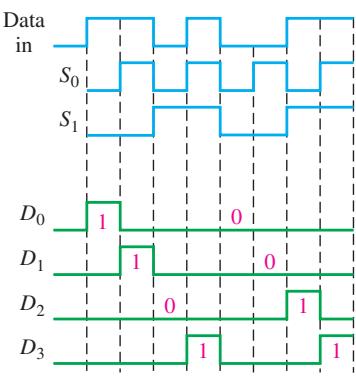

图 6-53：DEMUX 输入、选择与输出波形。

译码器也可作 DEMUX：数据输入接片选端之一，另一片选端保持有效，译码输入作为数据选择线。

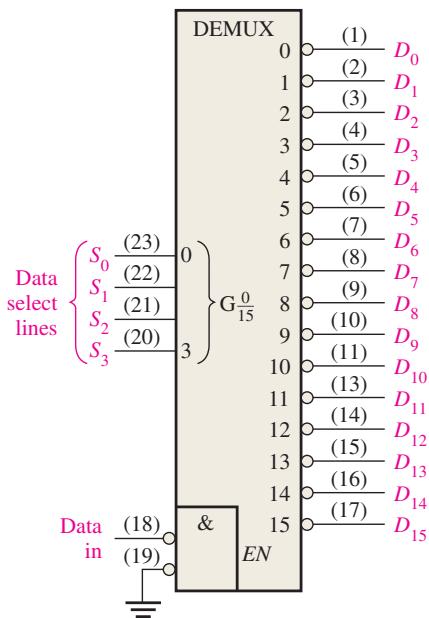

图 6-54：把 4 线—16 线译码器用作 DEMUX。

6.10 奇偶校验发生器/检查器

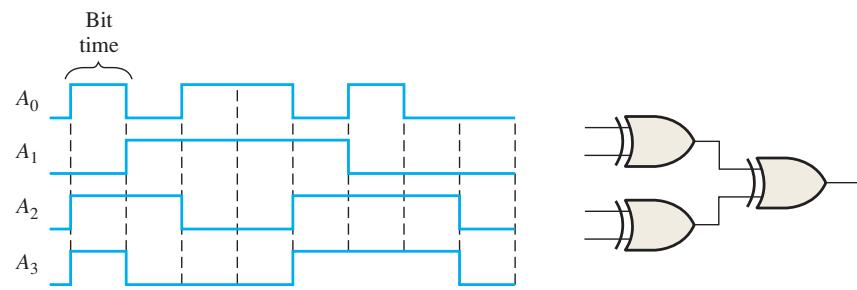

偶校验要求“数据位 + 校验位”中 1 的总数为偶数；奇校验要求总数为奇数。XOR 的级联实现模 2 加法：输入 1 的个数为奇数时输出 1，为偶数时输出 0。

图 6-55(a)：两位模 2 加法。

图 6-55(b)：四位模 2 加法。

74HC280 可处理 9 位输入。输入 1 的个数为偶数时 Even 输出高、Odd 输出低；为奇数时相反。

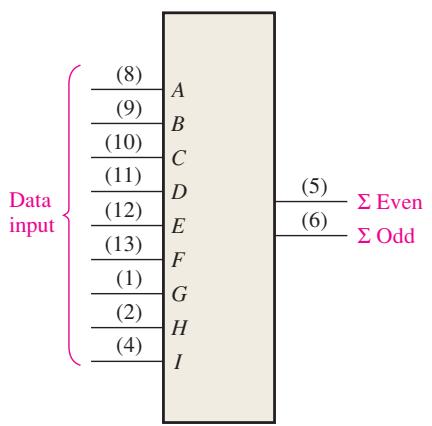

图 6-56(a)：74HC280 逻辑符号。

图 6-56(b)：74HC280 奇偶功能表。

作为偶校验发生器时取 Odd 输出作为校验位；作为奇校验发生器时取 Even 输出。作为检查器时，正确的校验使相应输出保持有效，错误则产生错误指示。

数据传输应用

发送端用 MUX 串行发送 D0～D6，同时由 74HC280 生成 D7 校验位；接收端用 DEMUX 恢复各位并暂存，最后用奇偶检查器验证。只有接收齐全部位后才使能错误门。

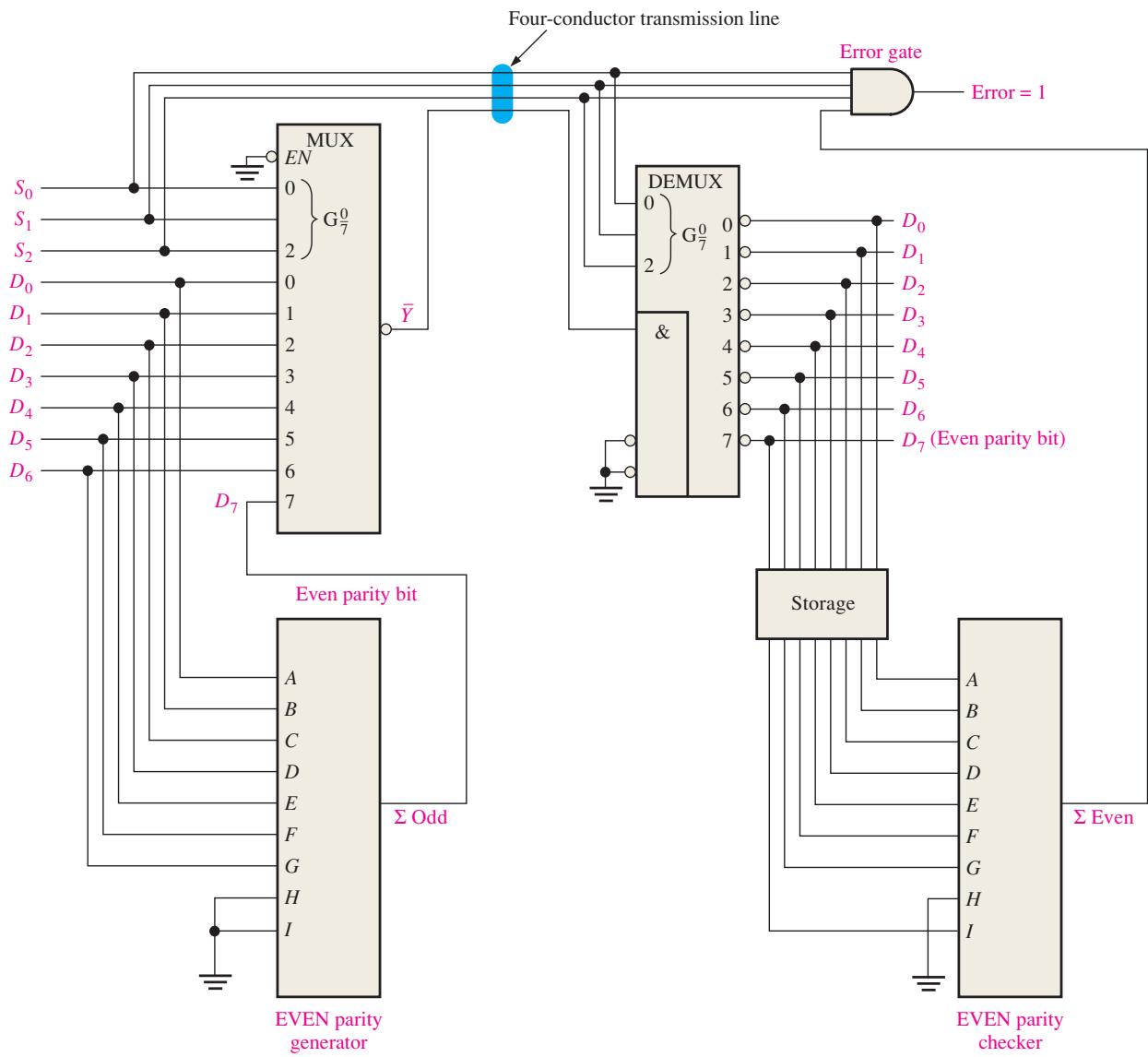

图 6-58：含奇偶校验的数据传输系统。

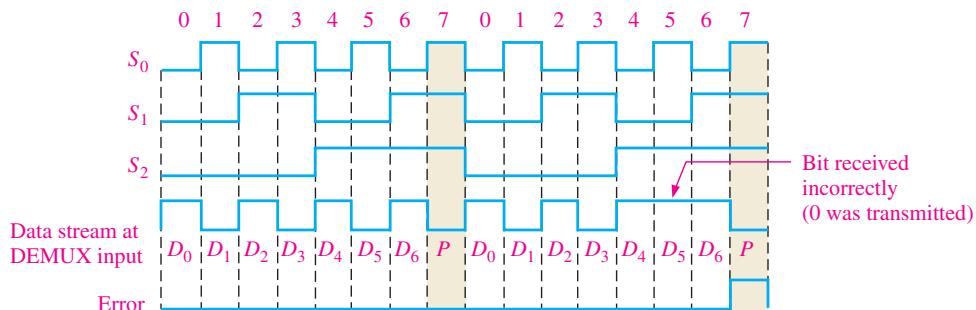

图 6-59：正确数据与出错数据的传输时序。

6.11 译码器毛刺与排障

毛刺（glitch）是持续时间很短的非期望电压/电流脉冲。组合逻辑各输入因传播延迟不同，不会严格同时翻转；译码器可能暂时看到一个错误代码，从而短暂激活错误输出。

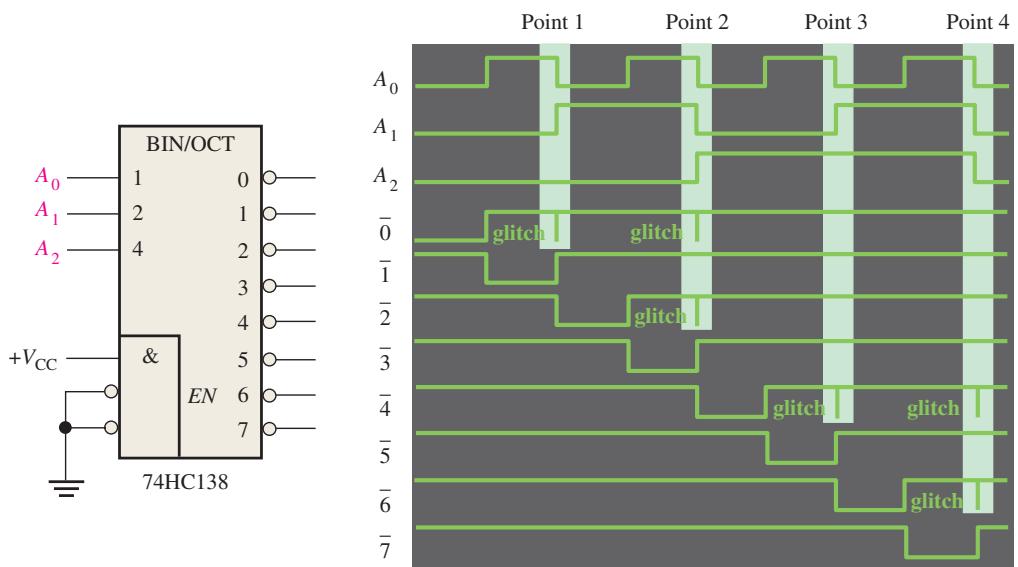

图 6-60：译码器输出毛刺。

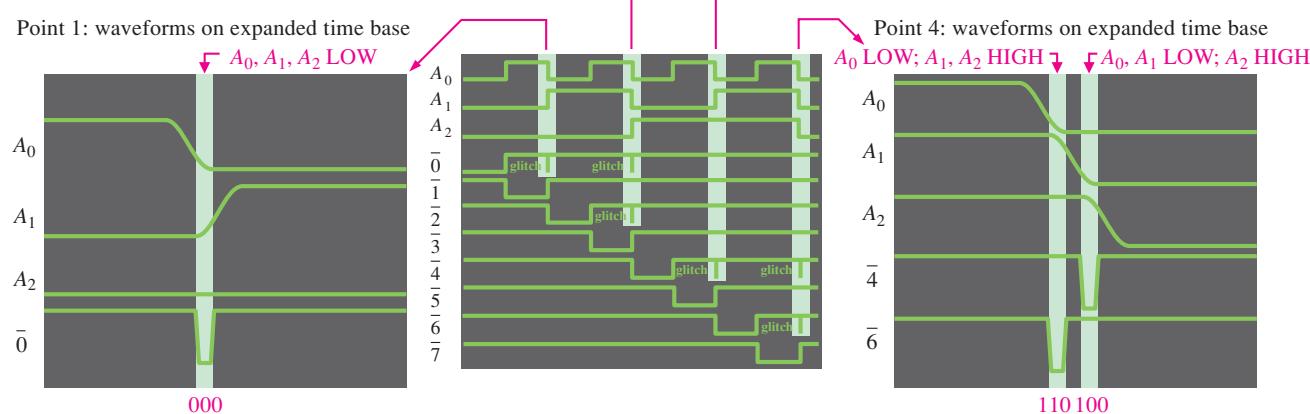

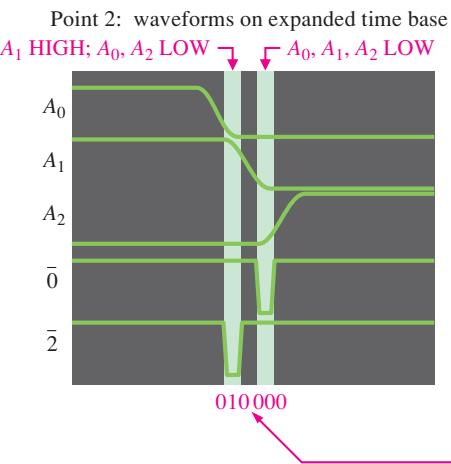

图 6-61(a)：输入过渡状态造成毛刺。

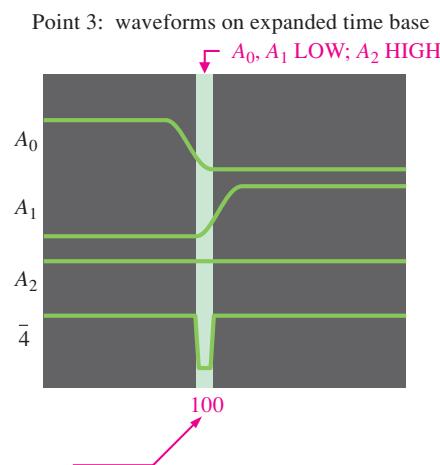

图 6-61(b)：不同传播延迟下的中间代码。

图 6-61(c)：错误译码输出脉冲。

消除毛刺：输出选通（Strobing）

仅在输入稳定、非转换期间用选通脉冲使能译码器；输入正在转换时关闭输出，从源头阻止过渡代码造成误触发。高速切换还会带来电源/地弹噪声，PCB 上应就近放置去耦电容（常见 0.022～0.1 μF，配合较大的储能电容）。

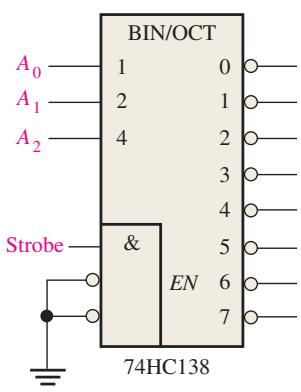

图 6-62(a)：用选通脉冲屏蔽毛刺。

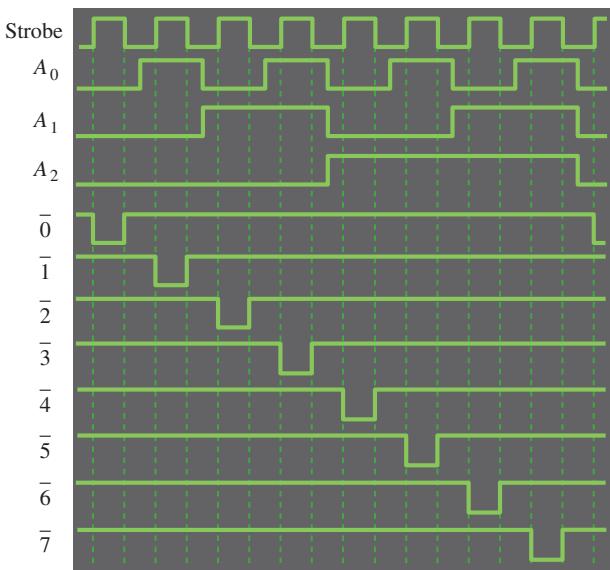

图 6-62(b)：输入、选通和输出关系。

图 6-62(c)：电源去耦示意。

交通信号控制器综合案例

组合逻辑单元可用于交通信号控制。系统包含四个状态，并用 2 位 Gray 码 00、01、11、10 表示：

1. 状态 1（00）：主路绿、支路红，长计时器有效或支路无车时保持。
2. 状态 2（01）：主路黄、支路红，短计时器有效时保持。
3. 状态 3（11）：主路红、支路绿，长计时器有效且支路有车时保持。
4. 状态 4（10）：主路红、支路黄，短计时器有效时保持。

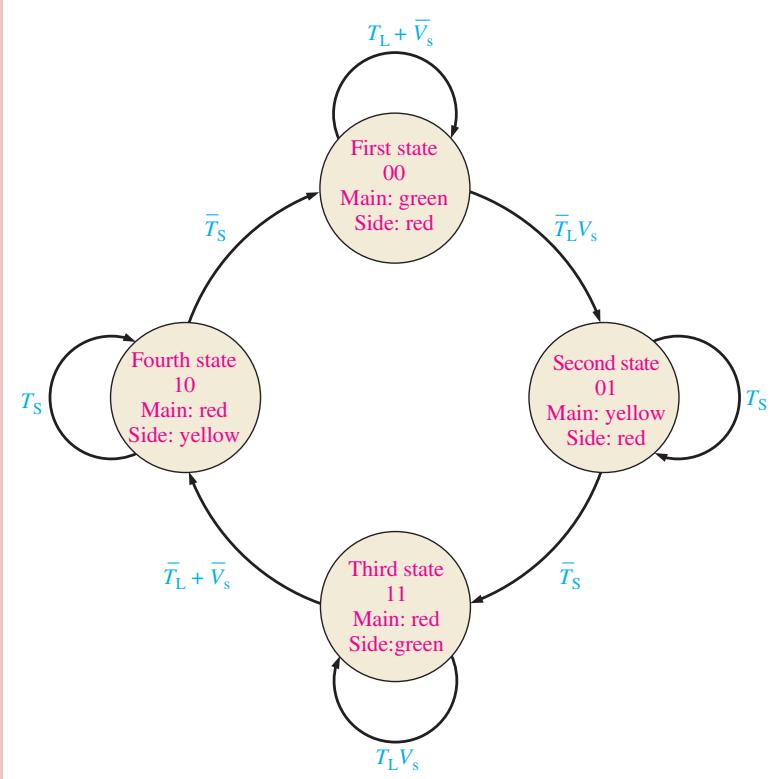

图 6-63：交通信号控制状态图。

状态译码器：

$S_1={\overline{G}}_1{\overline{G}}_0,S_2={\overline{G}}_1{G}_0,S_3=G_1{G}_0,S_4=G_1{\overline{G}}_0$

灯光输出：

$MR=L_3+L_4,MY=L_2,MG=L_1$

$SR=L_1+L_2,SY=L_4,SG=L_3$

触发输出：

$LongTrig=T_1+T_3,ShortTrig=T_2+T_4$

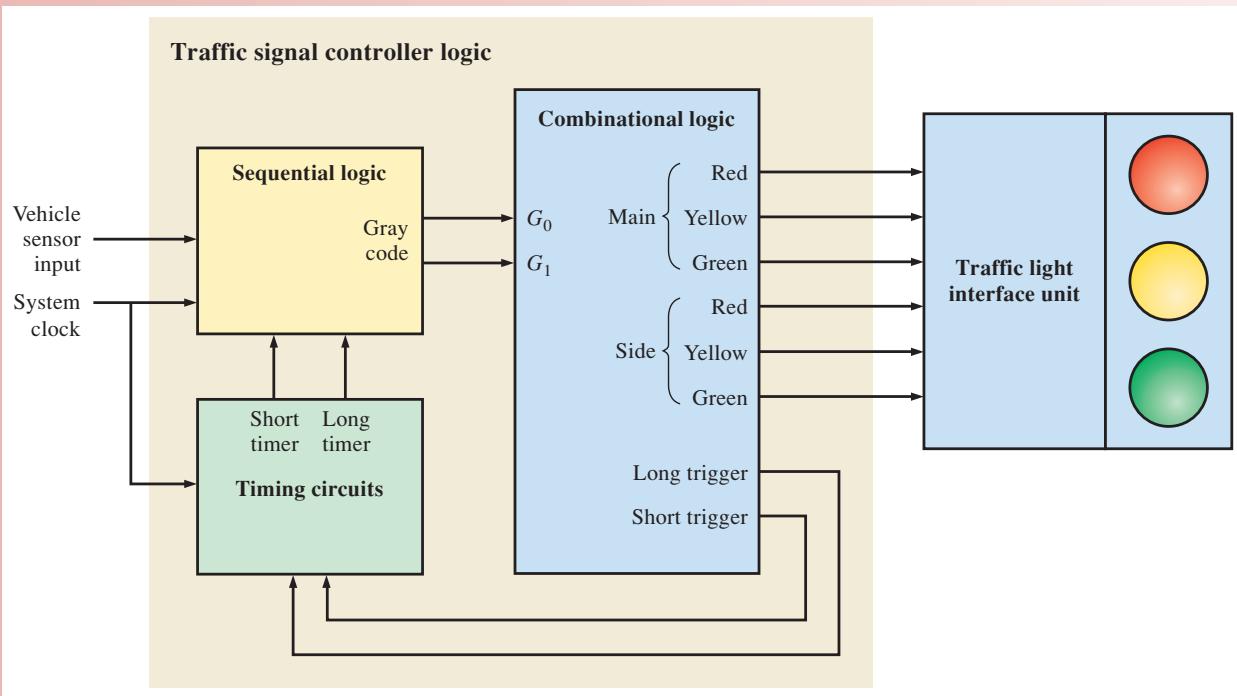

图 6-64：交通信号控制器三单元框图。

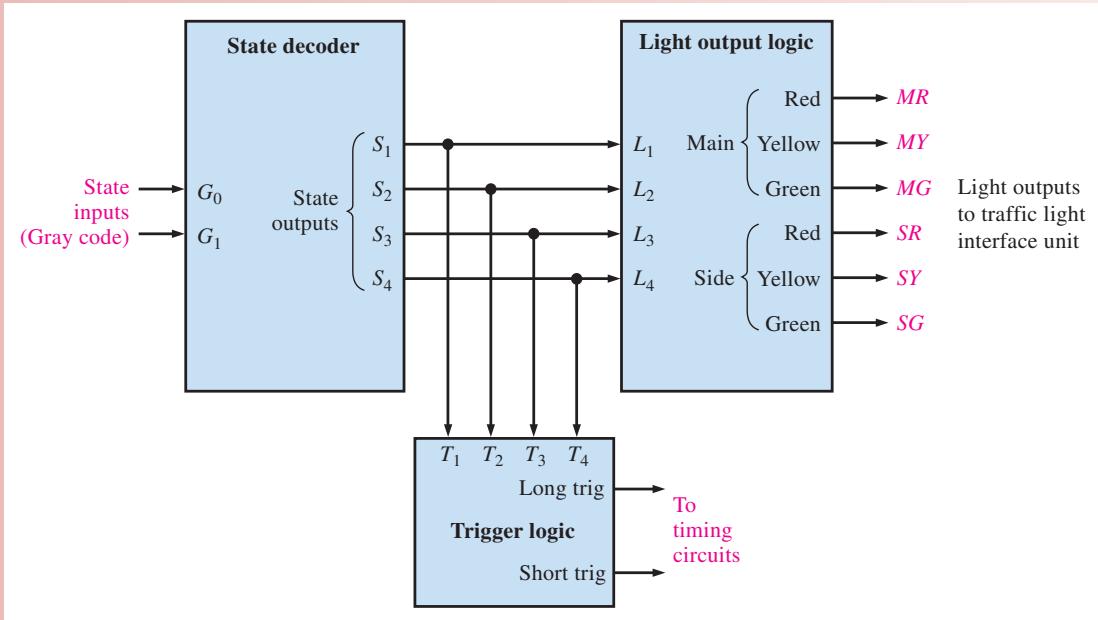

图 6-65：组合逻辑单元的三个功能块。

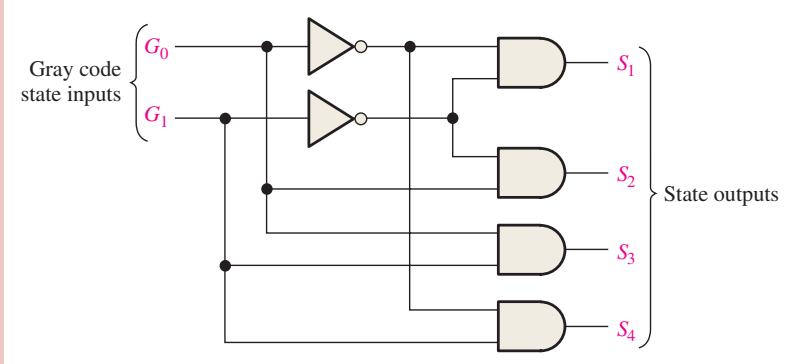

图 6-66：状态译码器逻辑。

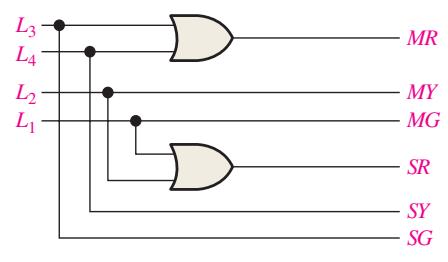

图 6-67：灯光输出逻辑。

图 6-68：长、短计时器触发逻辑。

图 6-69：交通控制器组合逻辑综合图。

本章总结

• 半加器：$\Sigma =A\oplus B$，$C_{out}=AB$；全加器再加入 $C_{in}$。
• 并行加法器由多个全加器级联；74HC283 是典型 4 位加法器。
• Ripple Carry 简单但慢；Look-Ahead Carry 用额外逻辑提前求进位。
• 比较器从 MSB 开始判断，74HC85 可级联扩展位数。
• 译码器把代码变成独热输出；编码器执行反向转换，优先编码器解决多输入冲突。
• MUX 负责多到一，DEMUX 负责一到多；MUX 还能直接实现逻辑函数。
• 奇偶校验能检测单个位错误，但不能定位或纠正错误。
• 组合逻辑存在传播延迟，译码器可能出现毛刺；选通和去耦可改善系统可靠性。

自测题

1. 半加器的两个输出分别由什么门产生？
2. A=1、B=1、$C_{in}=1$ 的全加器输出 Σ 与 $C_{out}$ 是多少？
3. 8 位 Ripple Carry 加法器为什么最坏延迟随位数增加？
4. $C_g$ 与 $C_p$ 各表示什么？
5. 比较 A=1001、B=1010 时，74HC85 的三个大小输出是什么？
6. 用 74HC154 译码 5 位代码需要几片？最高位如何连接？
7. 为什么基本十进制—BCD 编码器不允许多条输入同时有效？
8. 4 输入 MUX 的选择码 10 选中哪一条数据线？
9. 偶校验中，数据 1011001 应附加什么校验位？
10. 译码器毛刺的根本原因是什么？如何用 strobe 抑制？

Success

建议自测时先写真值表，再写布尔表达式，最后检查器件的有效电平（active-HIGH/active-LOW）和使能端。组合逻辑题最容易丢分的地方通常不是公式，而是位序、有效电平和进位方向。

本章补充图版

以下图版来自教材原始章节，保留用于对照原电路、引脚、波形和习题图；图题统一采用中文说明。

中文图题：第六章组合逻辑功能教材原图（补充图版 1）。

中文图题：第六章组合逻辑功能教材原图（补充图版 2）。

中文图题：第六章组合逻辑功能教材原图（补充图版 3）。

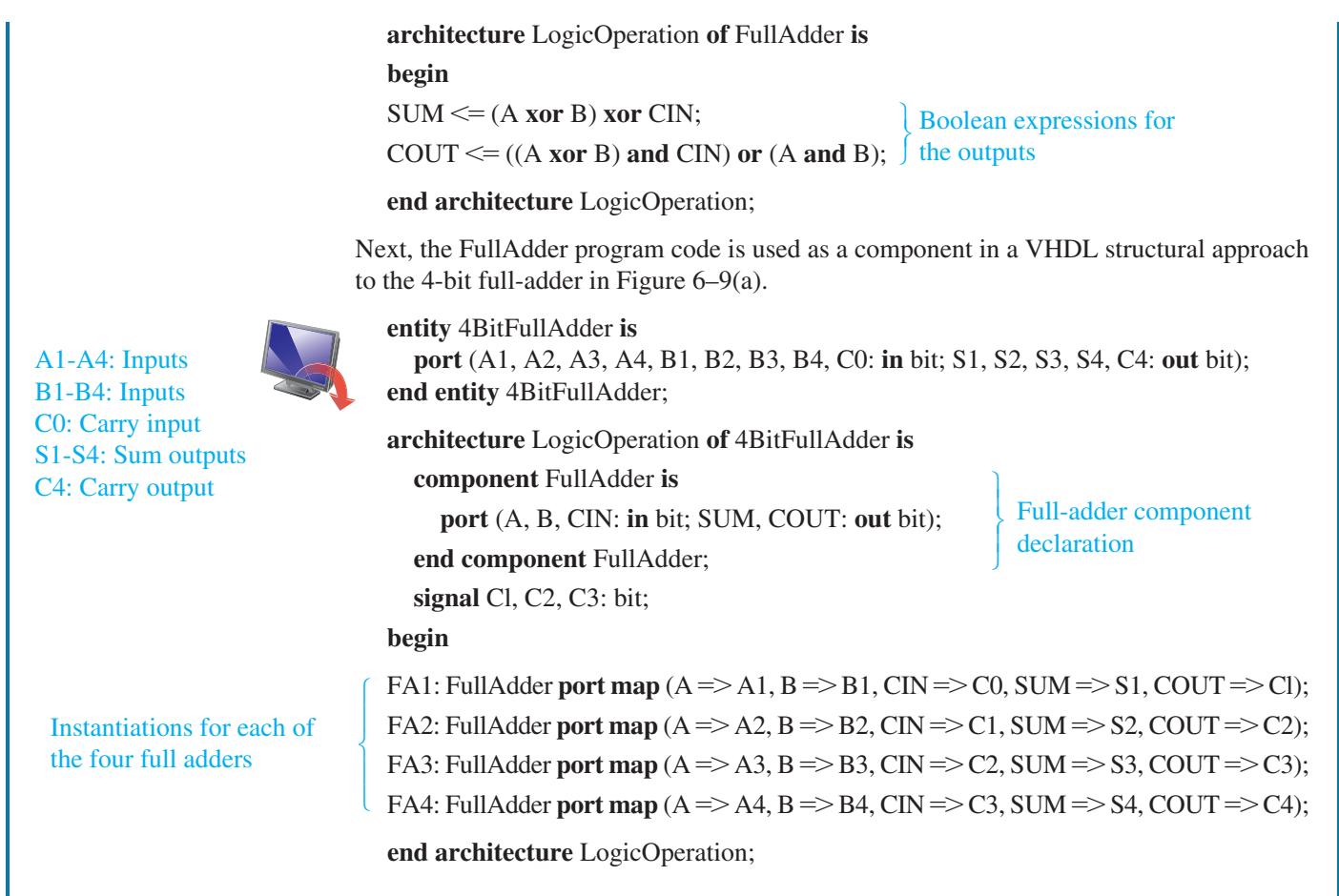

中文图题：第六章组合逻辑功能教材原图（补充图版 4）。

中文图题：第六章组合逻辑功能教材原图（补充图版 5）。

中文图题：第六章组合逻辑功能教材原图（补充图版 6）。

中文图题：第六章组合逻辑功能教材原图（补充图版 7）。

中文图题：第六章组合逻辑功能教材原图（补充图版 8）。

中文图题：第六章组合逻辑功能教材原图（补充图版 9）。

中文图题：第六章组合逻辑功能教材原图（补充图版 10）。

中文图题：第六章组合逻辑功能教材原图（补充图版 11）。

中文图题：第六章组合逻辑功能教材原图（补充图版 12）。

中文图题：第六章组合逻辑功能教材原图（补充图版 13）。

中文图题：第六章组合逻辑功能教材原图（补充图版 14）。

中文图题：第六章组合逻辑功能教材原图（补充图版 15）。

中文图题：第六章组合逻辑功能教材原图（补充图版 16）。

中文图题：第六章组合逻辑功能教材原图（补充图版 17）。

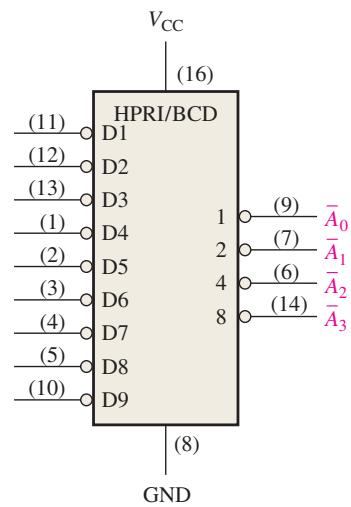

中文图题：第六章组合逻辑功能教材原图（补充图版 18）。

中文图题：第六章组合逻辑功能教材原图（补充图版 19）。

中文图题：第六章组合逻辑功能教材原图（补充图版 20）。

中文图题：第六章组合逻辑功能教材原图（补充图版 21）。

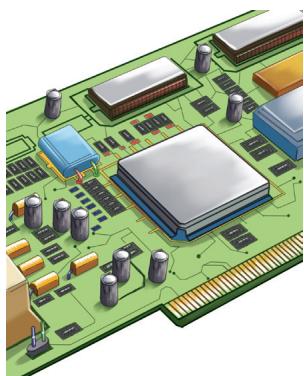

中文图题：第六章组合逻辑功能教材原图（补充图版 22）。

中文图题：第六章组合逻辑功能教材原图（补充图版 23）。

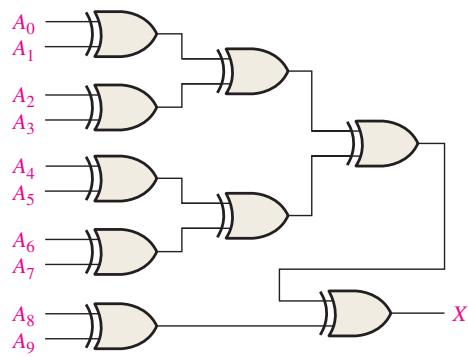

中文图题：第六章组合逻辑功能教材原图（补充图版 24）。

中文图题：第六章组合逻辑功能教材原图（补充图版 25）。

中文图题：第六章组合逻辑功能教材原图（补充图版 26）。

中文图题：第六章组合逻辑功能教材原图（补充图版 27）。

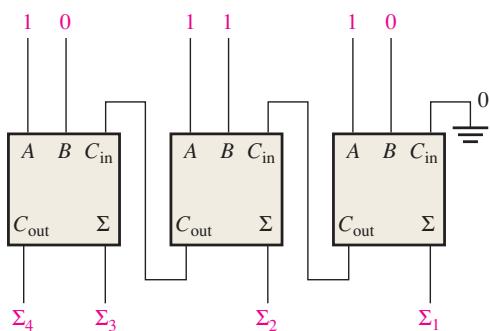

中文图题：第六章组合逻辑功能教材原图（补充图版 28）。

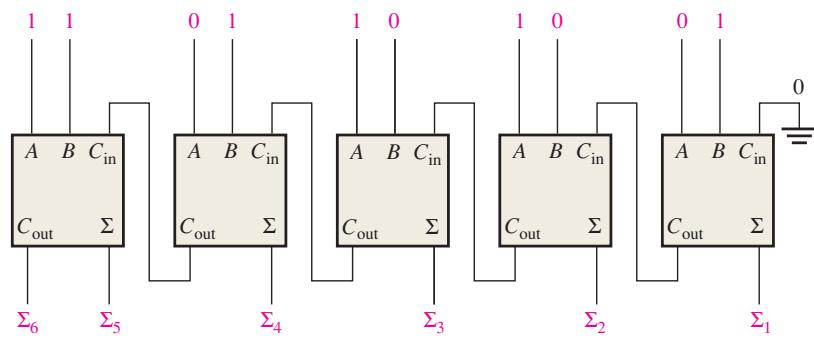

中文图题：第六章组合逻辑功能教材原图（补充图版 29）。

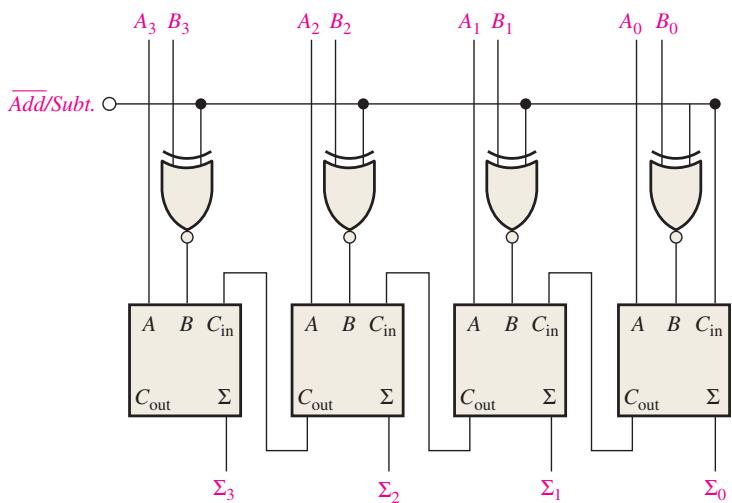

中文图题：第六章组合逻辑功能教材原图（补充图版 30）。

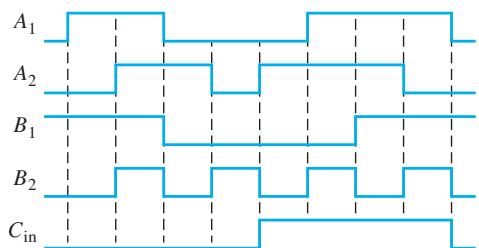

中文图题：第六章组合逻辑功能教材原图（补充图版 31）。

中文图题：第六章组合逻辑功能教材原图（补充图版 32）。

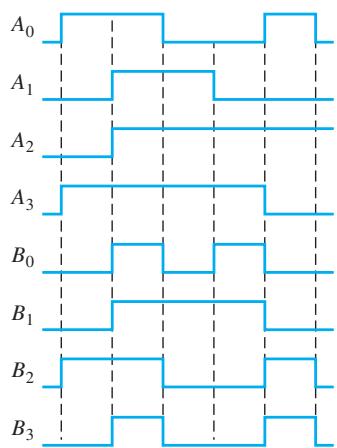

中文图题：第六章组合逻辑功能教材原图（补充图版 33）。

中文图题：第六章组合逻辑功能教材原图（补充图版 34）。

中文图题：第六章组合逻辑功能教材原图（补充图版 35）。

中文图题：第六章组合逻辑功能教材原图（补充图版 36）。

中文图题：第六章组合逻辑功能教材原图（补充图版 37）。

中文图题：第六章组合逻辑功能教材原图（补充图版 38）。

中文图题：第六章组合逻辑功能教材原图（补充图版 39）。

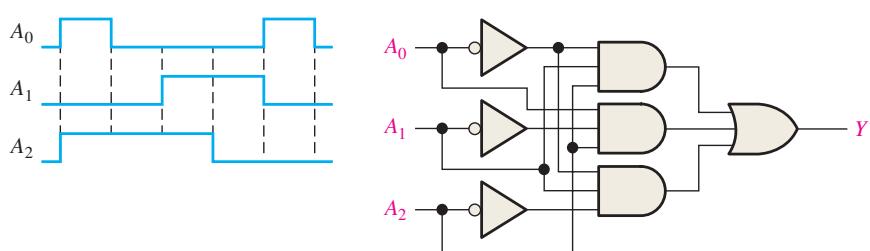

中文图题：第六章组合逻辑功能教材原图（补充图版 40）。

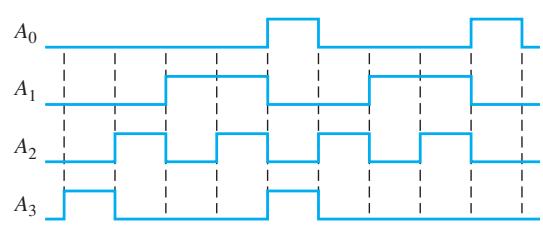

中文图题：第六章组合逻辑功能教材原图（补充图版 41）。

中文图题：第六章组合逻辑功能教材原图（补充图版 42）。

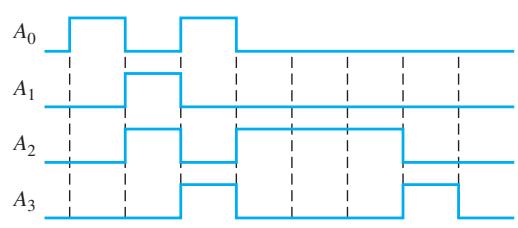

中文图题：第六章组合逻辑功能教材原图（补充图版 43）。

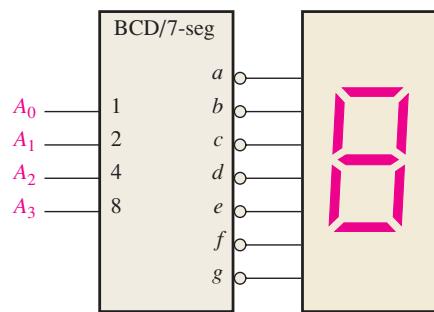

中文图题：第六章组合逻辑功能教材原图（补充图版 44）。

中文图题：第六章组合逻辑功能教材原图（补充图版 45）。

中文图题：第六章组合逻辑功能教材原图（补充图版 46）。

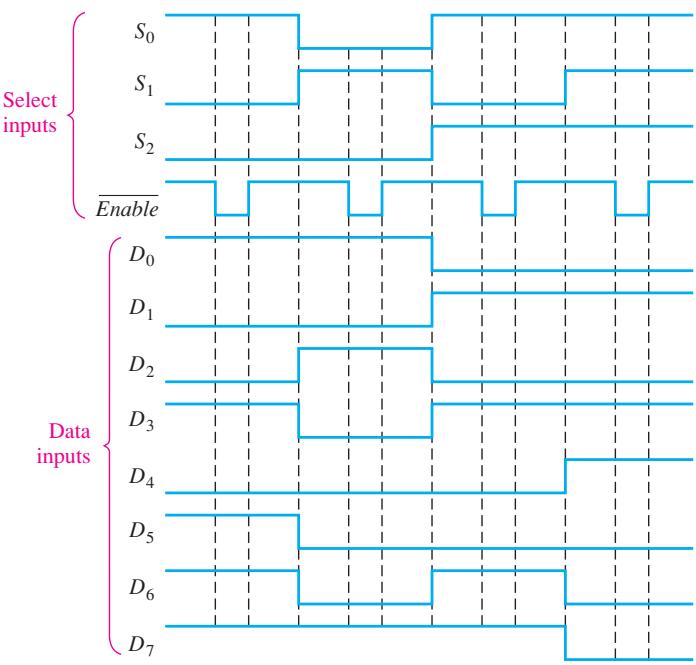

中文图题：第六章组合逻辑功能教材原图（补充图版 47）。

中文图题：第六章组合逻辑功能教材原图（补充图版 48）。

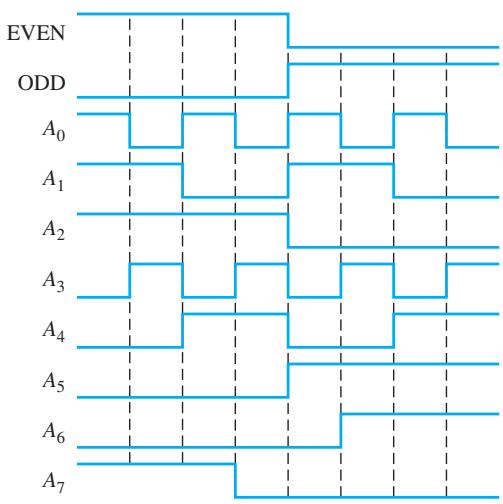

中文图题：第六章组合逻辑功能教材原图（补充图版 49）。

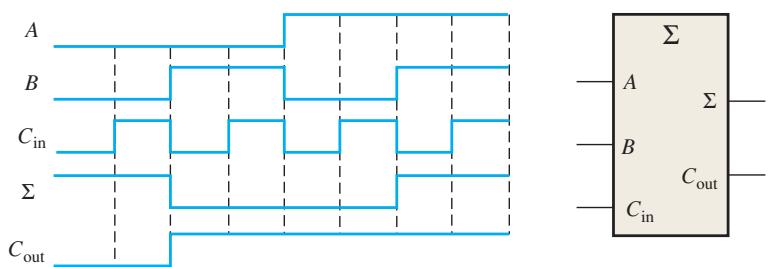

中文图题：第六章组合逻辑功能教材原图（补充图版 50）。

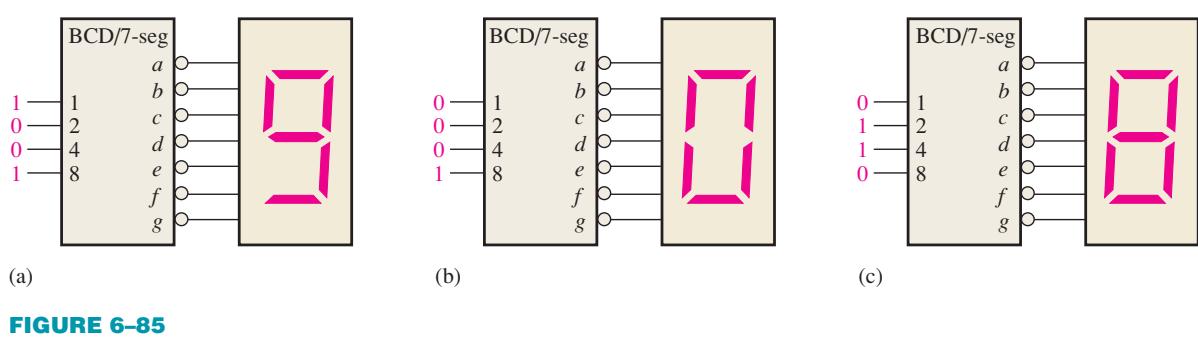

中文图题：第六章组合逻辑功能教材原图（补充图版 51）。

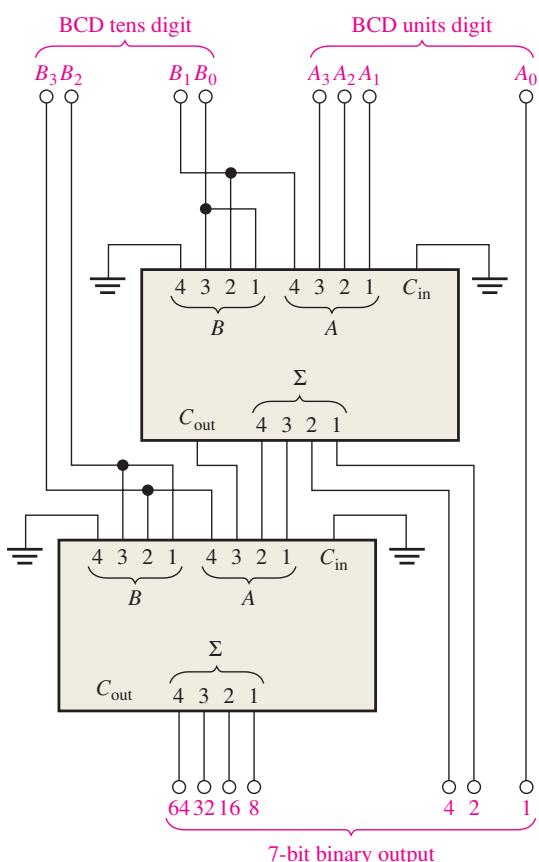

中文图题：第六章组合逻辑功能教材原图（补充图版 52）。

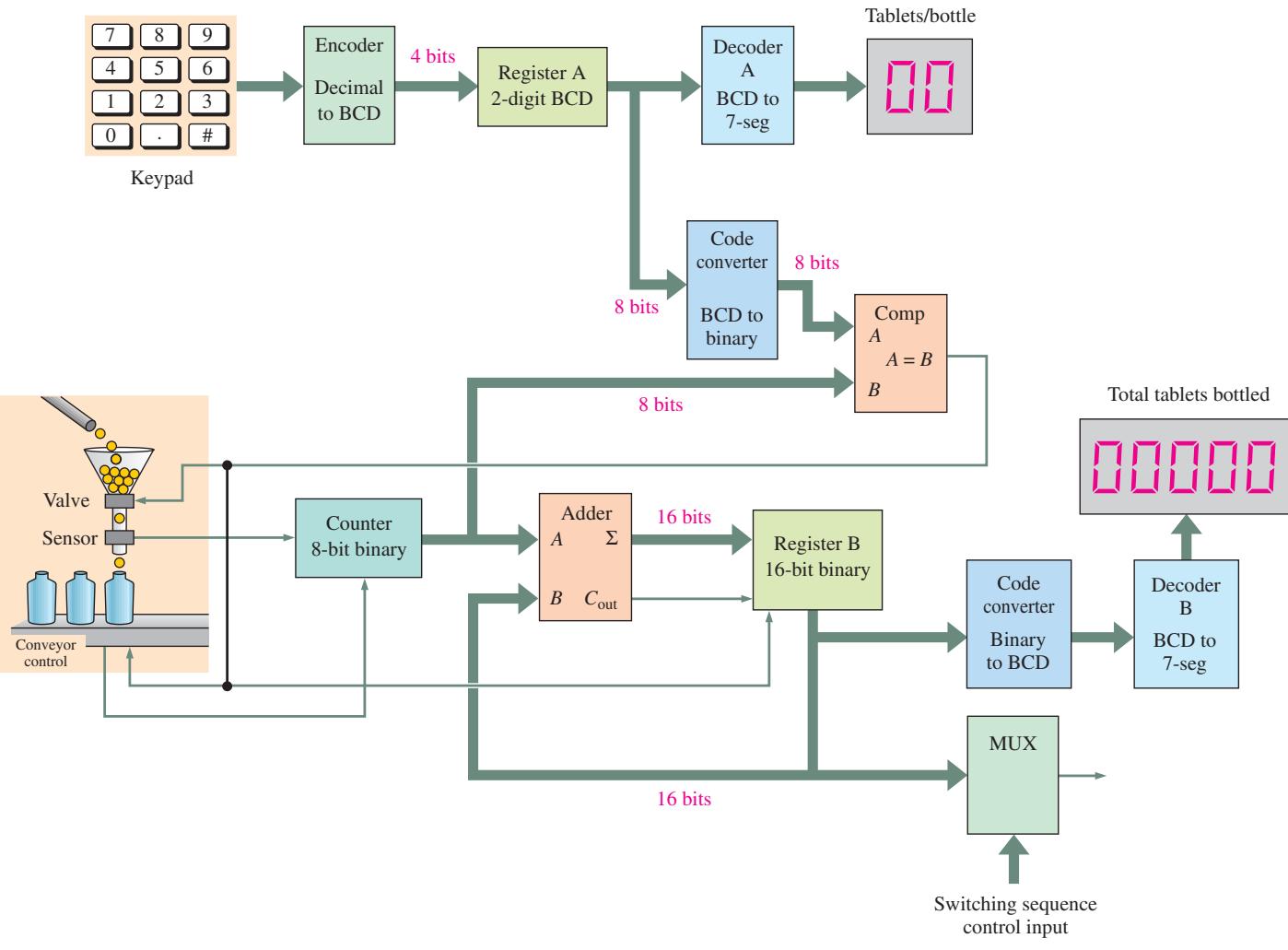

中文图题：第六章组合逻辑功能教材原图（补充图版 53）。

中文图题：第六章组合逻辑功能教材原图（补充图版 54）。

中文图题：第六章组合逻辑功能教材原图（补充图版 55）。

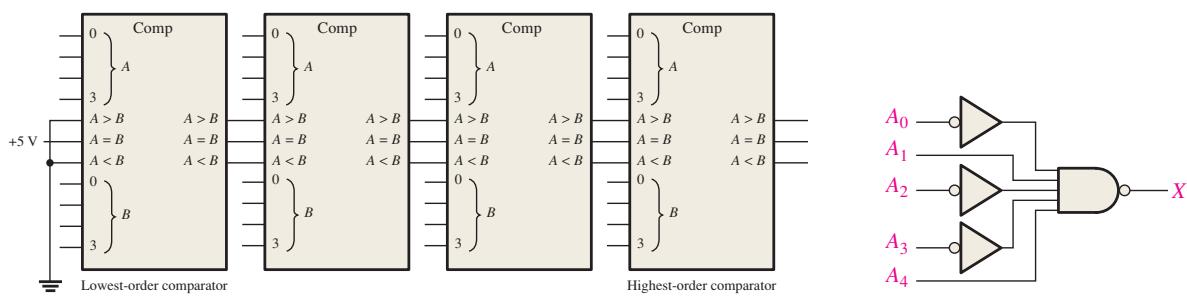

中文图题：第六章组合逻辑功能教材原图（补充图版 56）。

中文图题：第六章组合逻辑功能教材原图（补充图版 57）。

中文图题：第六章组合逻辑功能教材原图（补充图版 58）。

中文图题：第六章组合逻辑功能教材原图（补充图版 59）。

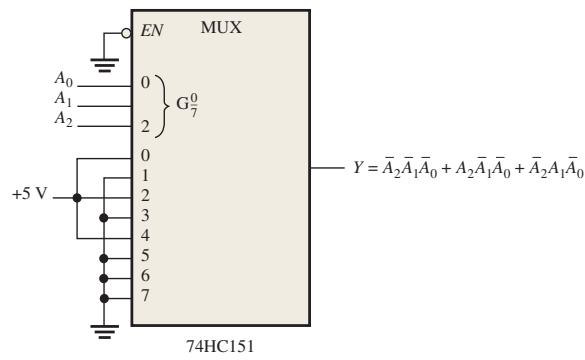

中文图题：第六章组合逻辑功能教材原图（补充图版 60）。

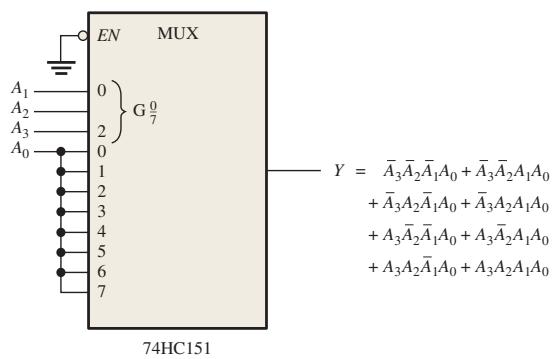

中文图题：第六章组合逻辑功能教材原图（补充图版 61）。

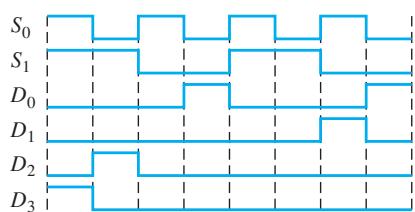

中文图题：第六章组合逻辑功能教材原图（补充图版 62）。

自测一下

半加器和全加器分别解决什么问题？输出表达式有何不同？

参考答案：半加器把两个 1 位二进制数相加，(\Sigma=A\oplus B)、(C_{out}=AB)，由 XOR 产生和位、AND 产生进位，但不能接收低位的进位；全加器增加输入进位 (C_{in})，(\Sigma=(A\oplus B)\oplus C_{in})、(C_{out}=AB+(A\oplus B)C_{in})，相当于”两个半加器 + 一个 OR 门”，因此可以逐级级联实现多位加法（6.1 节）。

逐位进位加法器为什么慢？超前进位如何改善？

参考答案：逐位进位把前一级 (C_{out}) 直接接到后一级 (C_{in})，最坏情况下最低位进位要依次穿过全部级，延迟约为各级传播延迟之和。超前进位定义 (C_g=AB)（本级产生）、(C_p=A+B)（本级传播），由 (C_{out}=C_g+C_pC_{in}) 展开直接求出各级进位，用更多门电路换取更短延迟。74HC283 内部采用超前进位，但多片级联时芯片之间仍表现为逐位进位（6.3 节）。

比较器如何判断两个二进制数的大小？

参考答案：判断相等时，每一位用一个 XNOR 比较（相同输出 1），所有位的 XNOR 输出再 AND 起来，结果为 1 即两数相等。判断大小必须从最高有效位（MSB）开始，首个不相等的位决定整体大小，低位差异应被忽略。74HC85 提供 (A>B)、(A=B)、(A<B) 三个输出，并可通过级联输入扩展位数（6.4 节）。

多路复用器如何根据选择线选通数据？怎样用 MUX 实现逻辑函数？

参考答案：MUX 从多条数据输入中选择一条送到单一输出：4 输入 MUX 需要两条选择线，00 选 D0、01 选 D1、10 选 D2、11 选 D3。实现逻辑函数时，把变量接到选择端，真值表中输出为 1 的组合对应的数据端接高电平、为 0 的接地，一片 MUX 即可实现三变量函数（Worked example 6-16）；四变量函数可把一位变量接到数据端（6.8 节）。

译码器毛刺是怎样产生的？如何消除？

参考答案：毛刺是持续时间很短的非期望脉冲：译码器各输入因传播延迟不同、不会严格同时翻转，过渡期间可能暂时出现一个错误代码，短暂激活错误的输出。消除方法是输出选通（strobing）：只在输入稳定、非转换期间用选通脉冲使能译码器，输入转换期间关闭输出；PCB 上还应就近放置去耦电容抑制高速切换带来的电源噪声（6.11 节）。
