第10章 实用 EMI 线滤波器设计

这一篇在干嘛？

EMI 滤波器不只是”滤波”：它同时被安全规范、热设计和环路稳定性牵制。这一章以单相离线电源为主线，讲清滤波器的 CM/DM 双级结构、共模电感的绕法与漏感妙用、X/Y 电容的安规选型和 Y 电容总容量的漏电流限制——每一条都直接决定你的产品能不能卖。

安规先于滤波：能卖的前提

设计 EMI 滤波器之前必须先过安全关——设备性能差也许能混，但产品安全是法律要求，离线应用（高电压可致人身伤害）尤甚。核心原则：

• 任何外露金属（机壳、输出线缆）都可能让用户触电，必须接地和/或与高压部分隔离；
• 任何单点失效都不能让用户触电——需要两级保护，坏了一级还剩一级。

三种”等效”的保护级别：

1. 外露金属表面接地；
2. 外露金属与高压电路之间保持物理间距（典型 4 mm）；
3. 外露金属与高压之间加一层认证绝缘层，耐压至少 1500 VAC（2121 VDC）。

由此推出常见的绝缘组合：

• 基本绝缘（basic）：一层绝缘。例如高压 MOSFET 装在（接地的）机壳上散热——没法靠间距保护，就得在管子和机壳之间垫一层认证绝缘片；
• 双重绝缘（double）= 基本 + 附加（supplementary）：两层各自满足耐压要求；
• 加强绝缘（reinforced）：单层但等效于双重（3000 VAC / 4242 VDC）。两线（无地线）电源插头设备从初级到外露金属必须用双重或加强绝缘。

为什么要用接地金属机壳？ 主要不是为了安全，而是屏蔽：没有金属机壳，典型离线开关电源（开关边沿只有几十纳秒）几乎不可能通过辐射（甚至传导）限值。但机壳会被功率器件的漏电流（阻性/容性漏电路径）充上不确定的电位并开始辐射电场——所以机壳必须接地，既是安全也是 EMI 需要。

矛盾随之而来：机壳接地给共模噪声修了一条”多车道高速”直通建筑电网。所以必须加共模滤波。 反过来，无地线（两线插头）设备通常也没有金属机壳，共模噪声因”没有大地回路”而无从定义，可以不加 CM 滤波级——但 DM 滤波级无论如何都需要（传导限值包含共模和差模两种噪声）。

典型线滤波器结构

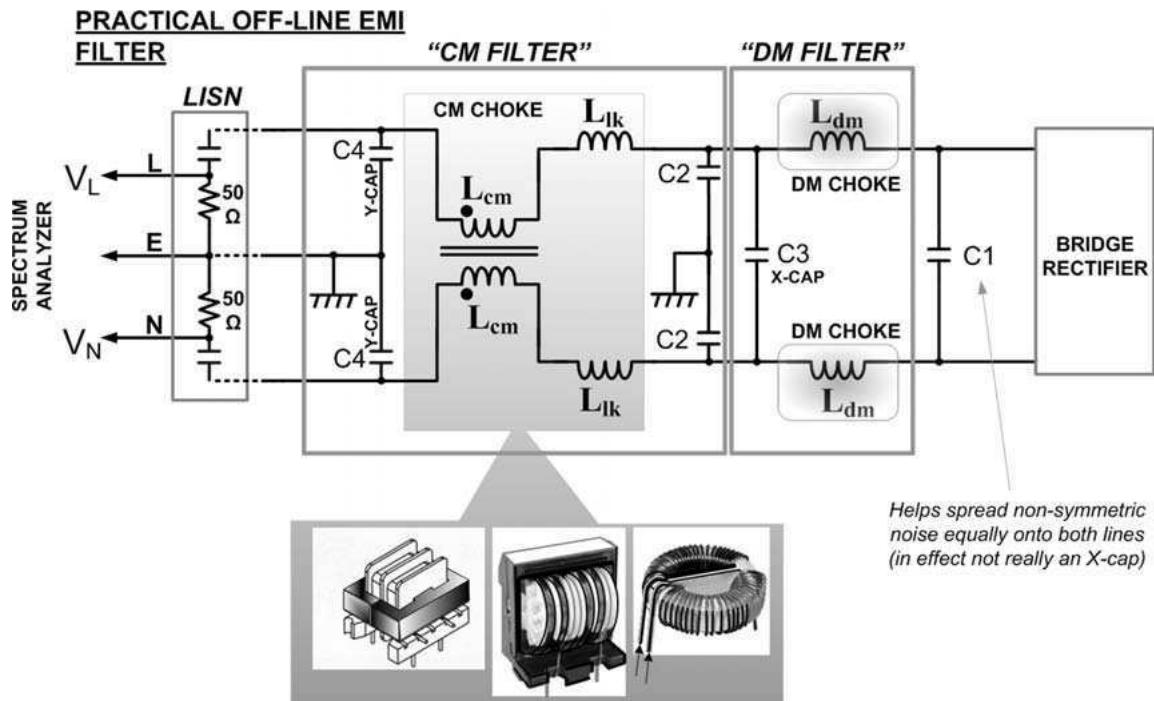

图 10-1 的关键观察：

• CM、DM 两级都做成对称（平衡）结构。从桥式整流器流向 LISN 的噪声看，无论 CM 还是 DM 都经过两级级联 LC——高频衰减（滚降）效果好；
• 滤波器一般放在输入桥之前（靠近交流进线）——顺带压制桥式整流二极管产生的中高频噪声（二极管关断瞬间噪声明显），桥上每个二极管常并小 RC 吸收电路；
• 超快恢复整流桥”降 EMI”的卖点基本不成立——二极管越快，关断/开通时的反向电流和正向电压尖峰反而越大，更快的桥可能测出更差的 EMI；
• 偶尔允许非平衡滤波（如只在一条线上放一个 DM 电感）；调谐式滤波级在严酷线瞬变/浪涌下可能产生意外振荡，商用设计一般避免调谐滤波器。

典型取值：

• CM 扼流圈（中功率变换器）：10–50 mH（每腿）；
• DM 扼流圈：500 µH–1 mH（电感量小得多，但体积未必小——见下文磁芯饱和）。

共模电感：绕法、漏感与磁芯

CM 扼流圈的绕法是灵魂：两条线绕在同一个磁环上、方向按图 10-1 所示相反配置。这样：

• 对 DM 噪声，两绕组在磁芯内产生的磁通完全抵消——呈感性阻抗；
• 对工频工作电流（也是差模性质），磁通同样抵消；
• 只对 CM 噪声呈现高阻抗。

常见坑：符号五花八门，绕向不能错

不同文献里 CM 扼流圈的电路符号画法混乱，但物理本质只有一个：按图 10-1 那样的反相绕向。自己绕样机时务必核对绕向。

如果换一个绕向（一条线的电流方向反过来），它就变成对两条线起作用的 DM 扼流圈——但此时工频电流的磁通不再抵消，磁芯要承受全部线电流，必须做饱和校验。

DM 电感为什么”电感小、体积大”

DM 扼流圈电感量虽小，却要扛住全部线电流不饱和，磁芯往往不小。CM 扼流圈大则是另一个原因：为了用最小铜损做出大电感，追求高 $A_L$ 值——通常意味着”大磁芯”；同时还要防止两绕组微小失衡导致磁芯”翻倒”饱和，往往要进一步放大。

要不要气隙？

理论上 CM 扼流圈不需要气隙（线电流磁通本应抵消），但实际绕组总有些差异，磁芯会被单向直流偏置，轻则两线电感失衡劣化 EMI，重则饱和。滤波器磁芯饱和不是灾难性事件（不像主功率变压器），但 EMI 抑制能力会急剧恶化。所以像正激变压器一样，CM 扼流圈通常也留一个小气隙（分体磁芯的物理气隙，或压粉铁芯的分布气隙）：$A_L$ 略降，但量产一致性和长期稳定性好得多。气隙的本质：磁芯开始”分占”空气的特性——空气永不饱和，所以带气隙磁芯饱和特性软得多。想再进一步，可用非晶或 Kool Mu® 等材料，在更小体积内获得更高电感与更高饱和磁密。

环形 CM 扼流圈的安规细节

离线应用的环形 CM 扼流圈（两绕组同芯）必须满足绕组间距（爬电/电气间隙）要求：不能随意重叠绕、不能用裸磁芯——需要认证涂层和/或合适骨架。裸铁氧体（尤其常用的锰锌配方）导电性可能相当好——用欧姆表压在表面两点就能验证；漆包线的漆膜只算”功能绝缘”，连基本绝缘都算不上。

漏感：CM 扼流圈的”免费 DM 电感”

$L_{cm}$ 定义为每腿电感（另一绕组开路时测得）。若把另一绕组短路再测，得到的就是漏感 $L_k$。漏感本质上不经过磁芯（所以拆掉磁芯漏感几乎不变），是”空气电感”——永不饱和，即使母 CM 扼流圈彻底饱和，它的 DM 抑制能力依然有效。

漏感占 $L_{cm}$ 的约 1%–3%（取决于结构），这个”隐藏电感”对 DM 噪声天然呈感性阻抗——滤波设计的高手常利用它当”白捡的 DM 扼流圈”。所以低功率变换器里往往看不到独立的 DM 电感，只有 CM 扼流圈。

绕组间电容：高频杀手

扼流圈的匝间/端到端电容给高频噪声提供了”绕过线圈”的捷径，会显著破坏高频性能。对策：环形绕组尽量单层绕；用带分段的骨架（图 10-1 中中间那个样品绕法优于左边那个）——分段还顺带增大漏感，一举两得（多分段骨架也有售，价格更高）。

X 电容与 Y 电容：安规双雄

• X 电容：跨接在 L-N 之间（线对线）。桥前的 X 电容必须过安规认证（典型脉冲测试 2.5 kV 峰值）；桥后（整流侧）从安规角度无所谓。老式 X 电容是金属化薄膜/纸介结构，现代也有陶瓷的。
• Y 电容：跨接在线-地之间（线对地）。因为失效会直接导致触电，认证要求更严（典型脉冲测试 5 kV 峰值）；初级侧任何位置的 Y 电容都必须过安规认证，视位置可能需要两个 Y 电容串联（对应双重绝缘）。次级地与地/机壳之间放的 Y 电容（纯 EMI 用途）通常普通 500 VAC 陶瓷即可（不必认证）。

“Y 严于 X”的推论：Y 电容可以放在 X 位置，反之不行。 实用技巧：在薄膜 X 电容上并联一颗陶瓷 Y 电容，改善 DM 滤波带宽。

传统搭配是”X 用薄膜、Y 用瓷片”，但薄膜的稳定性（温度/电压/时间）远好于大多数陶瓷，且金属化薄膜有自愈特性；陶瓷没有自愈能力，但安规 Y 电容专门设计成任何条件下都不短路失效（短路即安全事故）。选陶瓷做 Y 电容时必须把容值公差、温漂、压漂、老化全部算进去——总漏电流不能超标。

常见坑：陶瓷电容标称容值是"照骗"

数据手册上的容值可能是在 0 V 附近测的！高介电常数（high-k）材料（Z5U、Y5V 等）在真实工作电压下容值可能大幅缩水。陶瓷还会老化（COG/NP0 除外）：X7R 每十倍小时约老化 1%，Z5U 可达 4%–6%/decade——你的滤波级会随时间悄悄变弱，设计初期就要留出这个余量。

自谐振频率：大电容未必更好

实际电容有 ESR 和 ESL，超过自谐振频率后它就不再是电容而变成电感。容值越小，自谐振频率越高（见表 10-1）。所以大 Y 电容压制不住的高频段，换一颗小 Y 电容反而有效；也可以大小两颗并联，兼顾低频容值与高频性能。

表 10-1 EMI 滤波元件与材料的实际局限

X 电容 (pF)	自谐振频率 (MHz)	Y 电容 (µF)	自谐振频率 (MHz)
1000	53	0.01	13
1500	42	0.022	9
2200	35	0.047	6.5
3300	29	0.1	4.5
4700	21	0.22	2.7
6800	19	0.47	1.9

磁性材料	初始磁导率	带宽 (MHz)
压粉铁	60	10
压粉铁	33	50
压粉铁	22	100
压粉铁	10	>100
铁氧体	15000	0.17
铁氧体	10000	0.3
铁氧体	5000	1.0
铁氧体	3000	1.2
铁氧体	2500	1.5
铁氧体	1500	3.0

（带宽定义为磁导率跌落 6 dB 的频率。）

命名须知：X1/Y1 与 X2/Y2

传统说的 X、Y 电容如今更准确叫 X2、Y2；X1/Y1 在安规上等效于两个 X2/Y2 串联（Y1 脉冲测试到 8 kV）。近期文献里”X/Y 电容”一词反而默认指更少用的高压 X1/Y1。北欧和瑞士因历史上接地条件差（连挪威 NEMKO 总部会议室插座都没地线！），常要求每个 Y 电容用两个 Y2 串联或一个 Y1。实践中”无地”在世界上很多地方不算故障条件而是常态（包括约三分之一的美国住宅），所以很多设备即使设计为接地使用，也按加强绝缘设计，接地只是帮 EMI 的忙。 另外 X1 基本只用于三相设备——单相 L-N 之间没有那么高的安规需求。

从整流直流轨到地的 Y 电容（初级地-次级地、或 HVDC-次级地）需要 Y1 或两个 Y2 串联。

Y 电容总量的天花板：漏电流

Y 电容不只旁路高频噪声，还把一部分工频线电流导入机壳/大地。为防触电，安规限制流入大地的总 RMS 电流，典型上限为 0.25 / 0.5 / 0.75 / 3.5 mA（取决于设备类型与安装类别）。行业默认常按 0.5 mA 设计（即使法规允许更高）。这个数字直接决定 CM 扼流圈的尺寸和成本——务必先搞清楚你能用多少。

例题：0.5 mA 限值下 Y 电容最多能并多大？

每 nF 在 250 VAC/50 Hz 下的漏电流为：

$$I=2\pi fCV=2\pi \times 50\times 1\text{nF}\times 250=79\mu \text{A/nF}$$

白话：先算单颗 1 nF 的漏电流——50 Hz 工频在 250 V 下，每 nF 电容漏 79 µA。于是：

$$C_{\max }=\frac{0.5\text{mA}}{79\mu \text{A/nF}}\approx 6.4\text{nF}(0.5\text{mA 限值})$$

按 3.5 mA 限值可达约 44.6 nF。典型配置：四颗 Y 电容各 1/1.2/1.5 nF，或两颗各 2.2 nF。注意还要算上其他寄生电容，一起计入总漏电流。例外：接在整流直流轨到地（或输出轨到地）的 Y 电容，原则上没有工频漏电流流过——容值不受此限制。

CM/DM 等效电路与滤波级设计要点

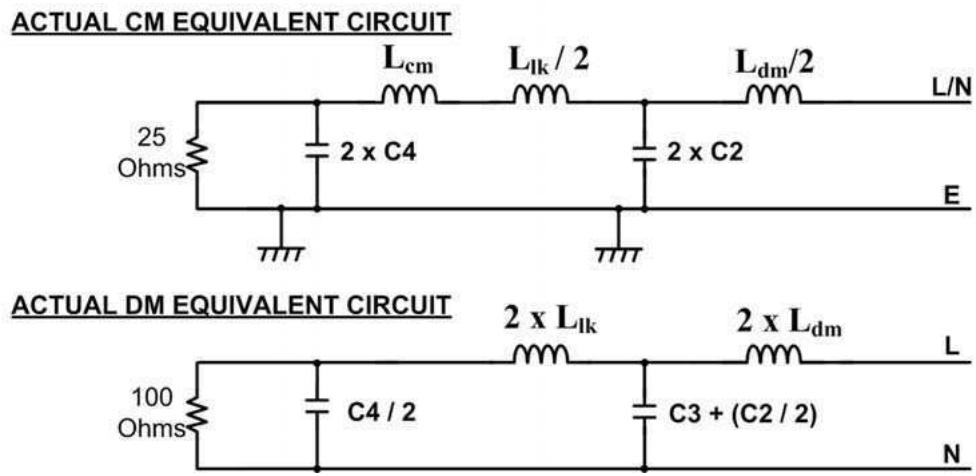

图 10-1 下半部分的等效电路给出两条黄金观察：

• DM 电感同时充当 CM 滤波元件；
• CM 电感的漏感同时充当 DM 滤波元件；
• 两个 Y 电容也出现在 DM 等效电路中（虽然相对大 X 电容贡献不大）。

由于 X 电容可以做得大（漏电流限制只管 Y 电容），DM 滤波所需的 $L_{dm}$ 可以很小——有漏感兜底时甚至不需要”有意”的 DM 扼流圈。

CM 滤波要”高带宽 + 低 Q”

DM 源像电压源，LC 阻抗墙就能挡住。CM 源像电流源，光砌墙没用——还得给它一条替代回路，把能量耗散掉。所以 CM 扼流圈不但要高带宽，还要在高频段主动降低品质因数 Q。加大 DCR 能降 Q，但会拖累线电流和整机效率。更好的办法：在正常 CM 滤波级之外加一颗”损耗型”扼流圈——比如镍锌（Ni-Zn）损耗铁氧体的小磁珠/磁环/套管，让 L、N 双线一起穿过。锰锌（Mn-Zn）铁氧体适合做功率变压器（初始磁导率高），但镍锌损耗大、专治高频 CM 噪声；只是镍锌磁导率太低撑不起低频高电感，所以只能作为补充级。

为什么”损耗型 DM 电感”也灵？

理论上 DM 是”低频发射”，用低磁导率压粉铁或损耗铁氧体做 DM 扼流圈按说不该有帮助，实际却常常有效。解释：电源里的 CM 噪声在产生之初其实是”非对称模式”（两线分布不相等），经交叉耦合才逐渐均分到两线——而非对称模式= CM+DM 混合，所以实践中也有可观的高频 DM 成分。这就是高带宽/低磁导率/损耗型材料对 DM 也有效的原因。

滤波级顺序：CM 级放最后？

直觉上，噪声从电源流向电网的最后一站应该是 CM 级——否则 DM 级对 CM 滤波输出的噪声不平衡，会把 CM 变成 DM。但既然有 DM 级兜底，很多成功的商用设计反过来把 DM 级放在靠近进线处。结论：没有死规矩，两种顺序都有成功案例。

布局与工程细节

• 在进线插座插脚上直接放一颗 X 电容是”最后的手段”——此位置上电瞬间要吃巨大浪涌电流，容值要小（0.047–0.1 µF）或用认证陶瓷；
• 前端 Y 电容（图 10-1 的 C4）也可以直接放在进线插座插脚上——当 PCB 到插座的引线本身在拾取杂散场时特别有效（因为主滤波级在噪声注入点之前的 PCB 上，救不了这段线）；
• 成品密封机壳安装式线滤波器（常集成 IEC 320 插座，如 Corcom、Schaffner）性能出色，但后期调整不灵活且贵得多；
• 商用滤波器数据手册的性能是在两端都是 50 Ω 的条件下标定的——装进真实电源后表现可能完全不同，别照单全收；
• PCB 滤波段走线要厚而宽（低电感）；CM 抑制需要与机壳非常好的高频连接——尽量用多个金属支撑柱连接，不行就用多股细绝缘线编织的粗辫子；IEC 插座地脚与机壳之间也要好连接（现成带金属支架的 IEC 320 插座可直接买）；
• X 电容要放在浪涌保护元件（NTC 热敏电阻、绕线电阻，甚至前端扼流圈）之后——金属化薄膜虽能自愈，但每次浪涌都缓慢损耗容值，放在进线第一位的 X 电容迟早损坏。

行业轶事：磁件是有”极性”的

• 作者遇到过的最顽固的传导 EMI 失败案例，最后竟是把 CM 扼流圈在 PCB 上旋转 180° 解决的——磁芯漏感被附近走线拾取，耦合相位成了干扰源。可惜多数电感对称且无极性标记，量产难以复制。如今此类”方向敏感”案例频发（连主功率电感都有），一些电感厂家已开始在产品上打极性标记；
• 另一家大厂的案例更狠：CM 扼流圈必须旋转 90° 才能通过——如果已经量产，意味着 PCB 重新布板甚至重新认证。

通关标准：

• 会背三种等效保护级别（接地 / 4 mm 间距 / 1500 VAC 认证绝缘），分清基本、双重、加强绝缘（3000 VAC）；
• 记住 CM 扼流圈 10–50 mH/腿、DM 扼流圈 500 µH–1 mH，理解”DM 电感小但体积不小”（饱和）与”CM 电感大”（高 $A_L$ 防铜损）的不同原因；
• 说得出 CM 扼流圈反相绕向的原理（DM 与工频磁通抵消）、漏感 1%–3% 可当免费 DM 电感且永不饱和；
• 分清 X/Y 电容：位置、认证要求（X 2.5 kV、Y 5 kV）、“Y 可代 X 不可反代”；
• 会算 Y 电容漏电流：79 µA/nF @250 VAC/50 Hz，0.5 mA 限值 → 总并容约 6.4 nF；整流轨到地的 Y 电容不受限；
• 理解 CM 滤波需要高带宽 + 低 Q（损耗型镍锌磁珠辅助），以及为什么损耗型材料对 DM 也有效；
• 知道陶瓷电容标称值不可全信（压漂、老化），大 Y 电容高频失效时试试小 Y 或大小并联。

自测：为什么 CM 扼流圈对差模电流和工作电流几乎不呈阻抗？

因为两绕组反相绕在同一磁芯上，差模电流（包括工频工作电流）在两条线中方向相反，各自产生的磁通在磁芯内完全抵消，磁芯里没有净磁通，也就没有对应的感性阻抗；只有同向流动的共模电流才能建立磁通。

自测：CM 扼流圈的漏感为什么"永不饱和"？

漏感本质是不经过磁芯的”空气电感”（把另一绕组短路测得；把磁芯拆掉读数几乎不变）。空气的磁导率不会饱和，所以即使母 CM 扼流圈完全饱和，漏感的 DM 抑制能力依然有效。

自测：0.75 mA 漏电流限值下，Y 电容总共最多能并多大？

79 µA/nF @250 VAC/50 Hz，所以 $750/79\approx 9.5$ nF。但注意行业默认常按 0.5 mA（约 6.4 nF）设计，且要把其他寄生电容一并计入总漏电流。

自测：为什么大容值 Y 电容压不住的高频段，换小容值反而有效？

实际电容有 ESL，超过自谐振频率后呈感性。容值越小自谐振频率越高（表 10-1：0.47 µF 约 1.9 MHz，0.01 µF 约 13 MHz），所以在高频段小电容仍是”电容”，大电容已经变成”电感”。也可以大小两颗并联兼顾两端。

自测：为什么 CM 滤波级光"砌阻抗墙"不够，还要降低 Q？

CM 噪声源像电流源，会抬升电压强行维持电流流过阻抗墙。对策是除了墙，再给电流一条替代回路并用损耗把能量耗散掉——这就要求 CM 扼流圈在高频段呈”损耗性”（低 Q）。加大 DCR 可降 Q 但损效率，更好的办法是加镍锌损耗铁氧体磁珠作辅助级。
